ТОПОСЪЕМКА В ПЕЩЕРАХ Топографическая съёмка совокупность

ТОПОСЪЕМКА В ПЕЩЕРАХ

Топографическая съёмка — совокупность работ по созданию топографических карт или планов местности посредством измерений расстояний, высот, углов и т. п. с помощью различных инструментов Каковы задачи топосьемки пещер? 1). Создание документа – нет карты – нет пещеры! 2). Изучение пещеры - понимание закономерности и логики образования, планирование дальнейших работ 3). Привязка к местности - прогнозы мест разгрузки, оценка перспектив соединения известных пещер и поиска новых 4). Ориентирование в пещере – мама, где я? 5). Составление схемы навески - длина требуемой веревки, кол-во перестежек => кол-во спитов, карабинов, ушей и т. д. 6). Определение глубины/длины пещеры – вечное соревнование - какая же пещера “самая”? 7). Приоритет первопрохождения - кто “оттопосъемил”, тот и первопроходец

Что взять с собой в пещеру, чтобы сделать топосъемку? 1). Горный компас – меряем азимут, определяем углы падения 2). Клинометр – меряем угол (обычно встроен в горный компас) 3). Мерный шнур – меряем длину хода между двумя точками. Чаще всего используется рулетка длиной 20 -30 метров. 4). Пикетажка – пишем туда то, что замеряли, увидели. 5). Карандаш – лучше два! обычно привязывается к пикеташке. 6). Пикеты – пронумерованные листочки бумаги, картона. После завершения топосъемки, все пикеты убрать!

Горный компас/ клинометр С помощью компаса мы измеряем азимут - угол между направлением на север и направлением на предмет. Азимут наблюдаемого объекта определяем по северной стрелке. Для этого север(0 °) компаса направляем на объект, и смотрим значение, на которое она указывает. Это и будет азимут! С помощью клинометра измеряем угол наклона. Отсчет идет относительно середины шкалы (принимается за 00, что соответствует горизонтальному положению). На спуске угол будет отрицательным, а на подъеме– положительным. Цена одного деления = 1°

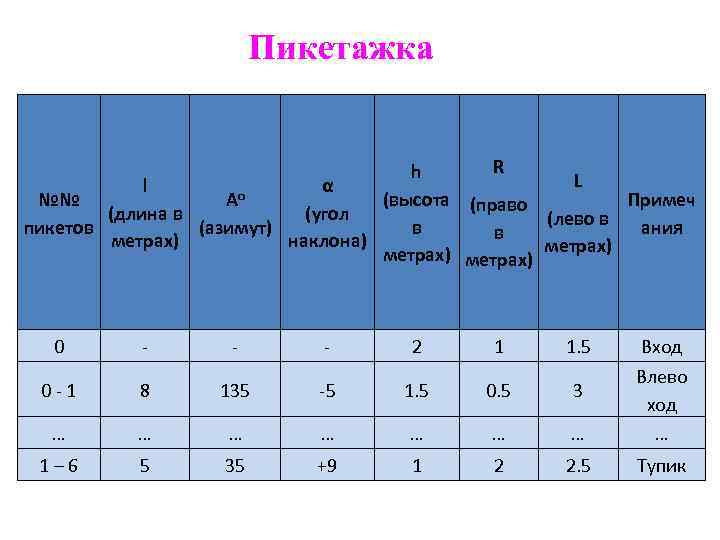

Пикетажка R h L l α o №№ A (высота (право Примеч (длина в (угол (лево в пикетов (азимут) в ания в метрах) наклона) метрах) 0 - - - 2 1 1. 5 0 - 1 8 135 -5 1. 5 0. 5 3 … … … … Вход Влево ход … 1 – 6 5 35 +9 1 2 2. 5 Тупик

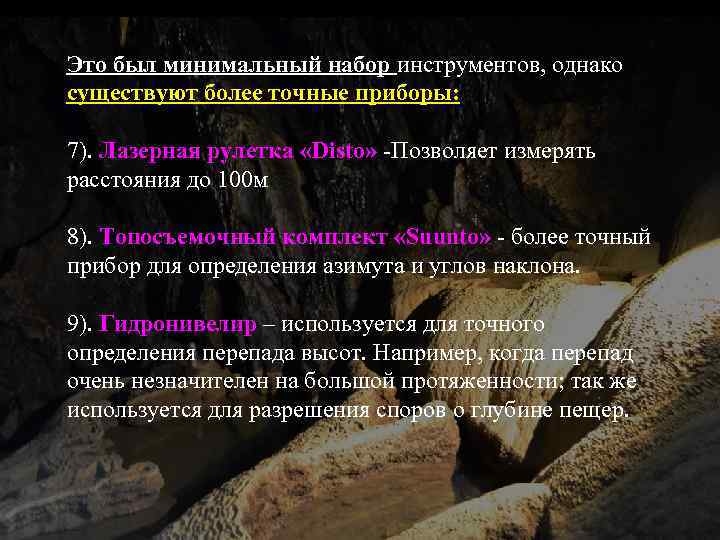

Это был минимальный набор инструментов, однако существуют более точные приборы: 7). Лазерная рулетка «Disto» -Позволяет измерять расстояния до 100 м 8). Топосъемочный комплект «Suunto» - более точный прибор для определения азимута и углов наклона. 9). Гидронивелир – используется для точного определения перепада высот. Например, когда перепад очень незначителен на большой протяженности; так же используется для разрешения споров о глубине пещер.

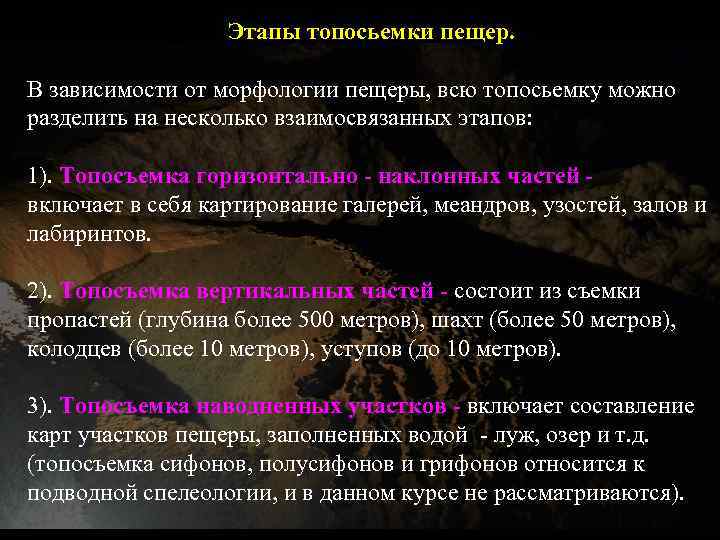

Этапы топосьемки пещер. В зависимости от морфологии пещеры, всю топосьемку можно разделить на несколько взаимосвязанных этапов: 1). Топосъемка горизонтально - наклонных частей - включает в себя картирование галерей, меандров, узостей, залов и лабиринтов. 2). Топосъемка вертикальных частей - состоит из съемки пропастей (глубина более 500 метров), шахт (более 50 метров), колодцев (более 10 метров), уступов (до 10 метров). 3). Топосъемка наводненных участков - включает составление карт участков пещеры, заполненных водой - луж, озер и т. д. (топосъемка сифонов, полусифонов и грифонов относится к подводной спелеологии, и в данном курсе не рассматриваются).

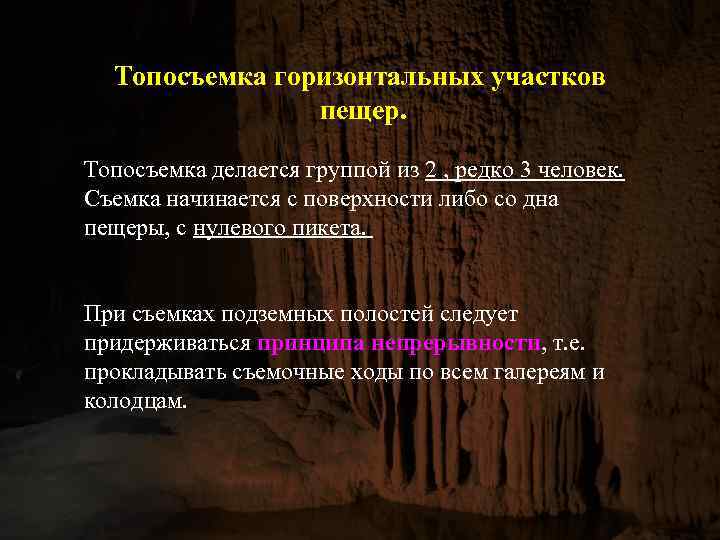

Топосъемка горизонтальных участков пещер. Топосъемка делается группой из 2 , редко 3 человек. Съемка начинается с поверхности либо со дна пещеры, с нулевого пикета. При съемках подземных полостей следует придерживаться принципа непрерывности, т. е. прокладывать съемочные ходы по всем галереям и колодцам.

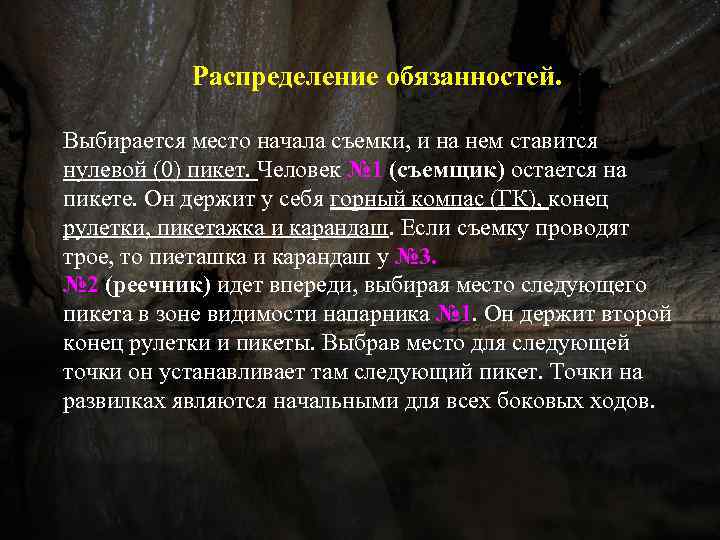

Распределение обязанностей. Выбирается место начала съемки, и на нем ставится нулевой (0) пикет. Человек № 1 (съемщик) остается на пикете. Он держит у себя горный компас (ГК), конец рулетки, пикетажка и карандаш. Если съемку проводят трое, то пиеташка и карандаш у № 3. № 2 (реечник) идет впереди, выбирая место следующего пикета в зоне видимости напарника № 1. Он держит второй конец рулетки и пикеты. Выбрав место для следующей точки он устанавливает там следующий пикет. Точки на развилках являются начальными для всех боковых ходов.

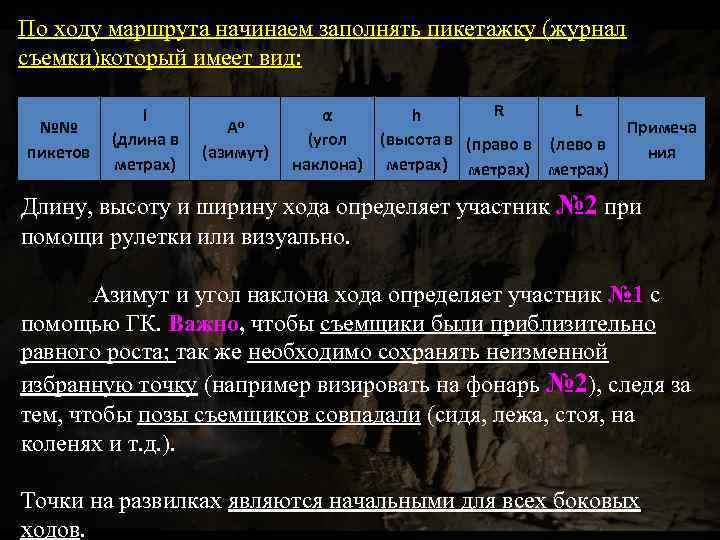

По ходу маршрута начинаем заполнять пикетажку (журнал съемки)который имеет вид: №№ пикетов l (длина в метрах) Ao (азимут) R L α h Примеча (угол (высота в (право в (лево в ния наклона) метрах) Длину, высоту и ширину хода определяет участник № 2 при помощи рулетки или визуально. Азимут и угол наклона хода определяет участник № 1 с помощью ГК. Важно, чтобы съемщики были приблизительно равного роста; так же необходимо сохранять неизменной избранную точку (например визировать на фонарь № 2), следя за тем, чтобы позы съемщиков совпадали (сидя, лежа, стоя, на коленях и т. д. ). Точки на развилках являются начальными для всех боковых ходов.

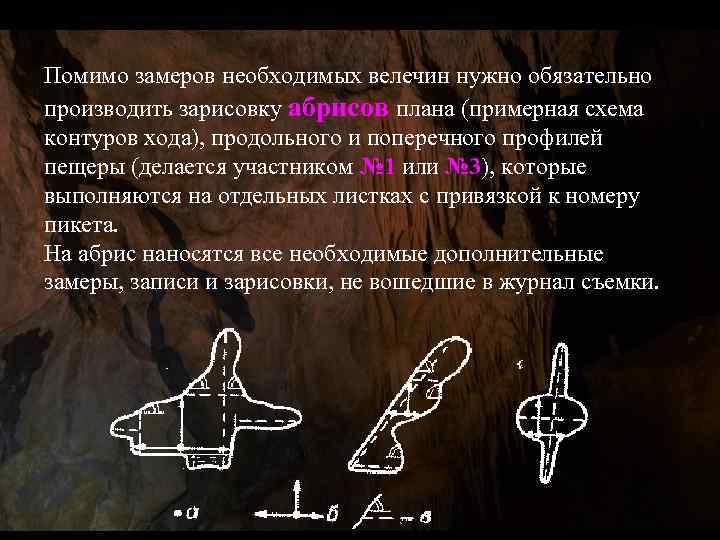

Помимо замеров необходимых велечин нужно обязательно производить зарисовку абрисов плана (примерная схема контуров хода), продольного и поперечного профилей пещеры (делается участником № 1 или № 3), которые выполняются на отдельных листках с привязкой к номеру пикета. На абрис наносятся все необходимые дополнительные замеры, записи и зарисовки, не вошедшие в журнал съемки.

По завершению съемки все пикеты должны быть сняты! После выхода на поверхность, либо прибытия в ПБЛ все данные переносятся в блокнот (тетрадь, журнал выходов…), и пикетажка стирается. Крайне желательно, чтобы перенос данных осуществлял тот же спелеолог, что и вел записи!!!

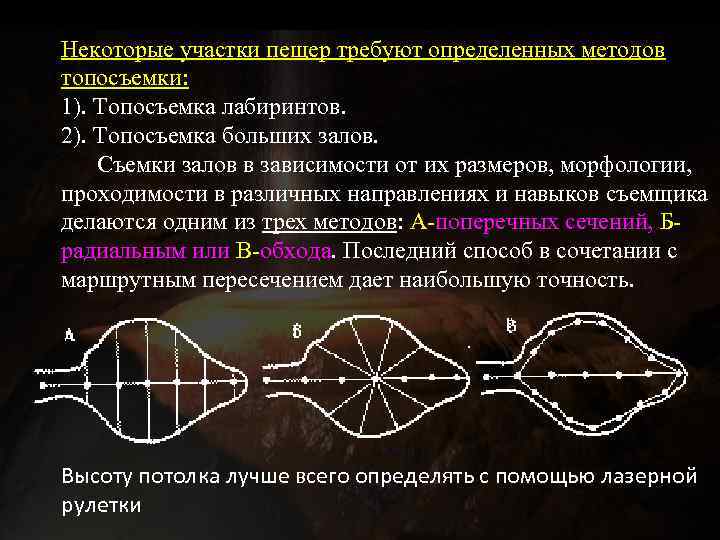

Некоторые участки пещер требуют определенных методов топосъемки: 1). Топосъемка лабиринтов. 2). Топосъемка больших залов. Съемки залов в зависимости от их размеров, морфологии, проходимости в различных направлениях и навыков съемщика делаются одним из трех методов: А-поперечных сечений, Брадиальным или В-обхода. Последний способ в сочетании с маршрутным пересечением дает наибольшую точность. Высоту потолка лучше всего определять с помощью лазерной рулетки

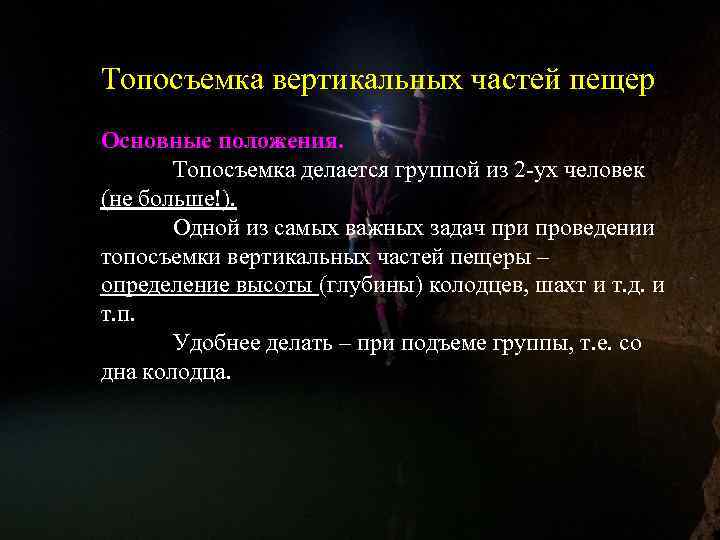

Топосъемка вертикальных частей пещер Основные положения. Топосъемка делается группой из 2 -ух человек (не больше!). Одной из самых важных задач при проведении топосъемки вертикальных частей пещеры – определение высоты (глубины) колодцев, шахт и т. д. и т. п. Удобнее делать – при подъеме группы, т. е. со дна колодца.

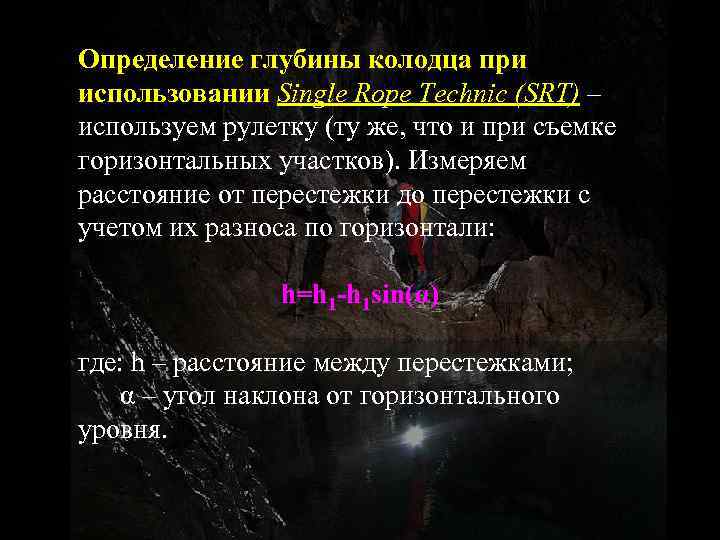

Определение глубины колодца при использовании Single Rope Technic (SRT) – используем рулетку (ту же, что и при съемке горизонтальных участков). Измеряем расстояние от перестежки до перестежки с учетом их разноса по горизонтали: h=h 1 -h 1 sin(α) где: h – расстояние между перестежками; α – угол наклона от горизонтального уровня.

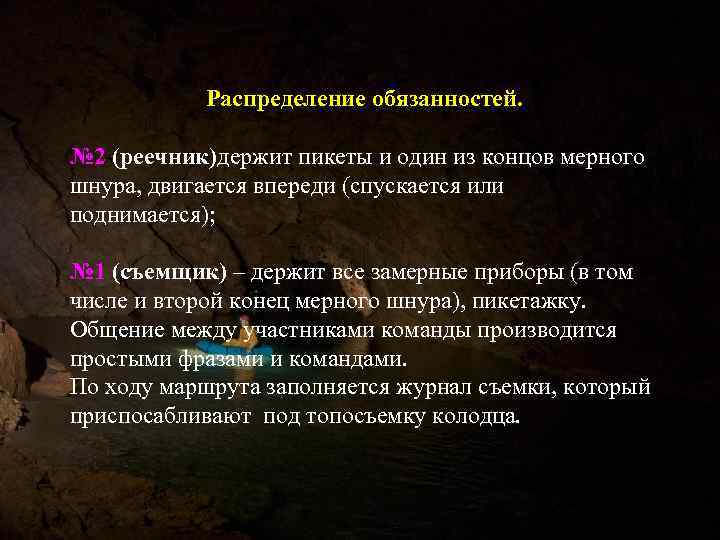

Распределение обязанностей. № 2 (реечник)держит пикеты и один из концов мерного шнура, двигается впереди (спускается или поднимается); № 1 (съемщик) – держит все замерные приборы (в том числе и второй конец мерного шнура), пикетажку. Общение между участниками команды производится простыми фразами и командами. По ходу маршрута заполняется журнал съемки, который приспосабливают под топосъемку колодца.

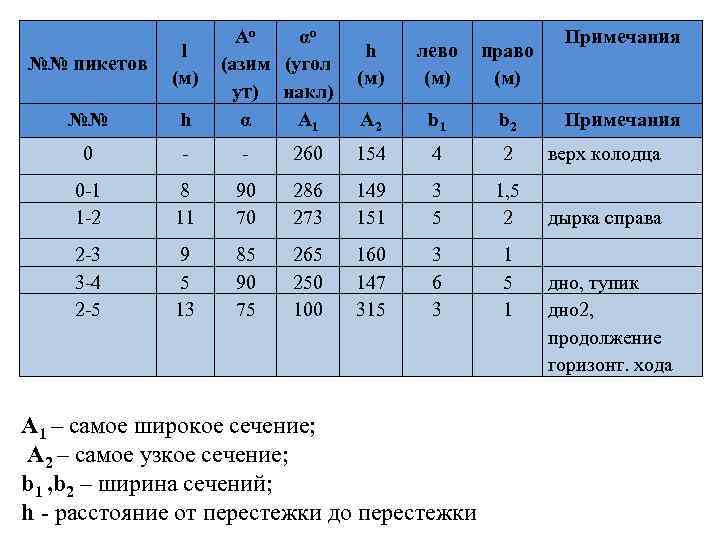

Ao αo (азим (угол ут) накл) α А 1 №№ пикетов l (м) №№ h 0 - - 0 -1 1 -2 8 11 2 -3 3 -4 2 -5 9 5 13 Примечания h (м) лево (м) право (м) A 2 b 1 b 2 260 154 4 2 верх колодца 90 70 286 273 149 151 3 5 1, 5 2 дырка справа 85 90 75 265 250 100 160 147 315 3 6 3 1 5 1 дно, тупик дно 2, продолжение горизонт. хода A 1 – самое широкое сечение; A 2 – самое узкое сечение; b 1 , b 2 – ширина сечений; h - расстояние от перестежки до перестежки Примечания

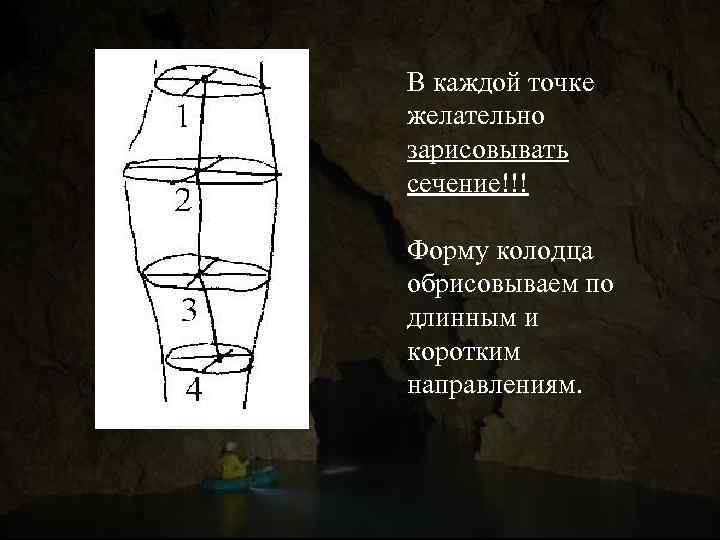

В каждой точке желательно зарисовывать сечение!!! Форму колодца обрисовываем по длинным и коротким направлениям.

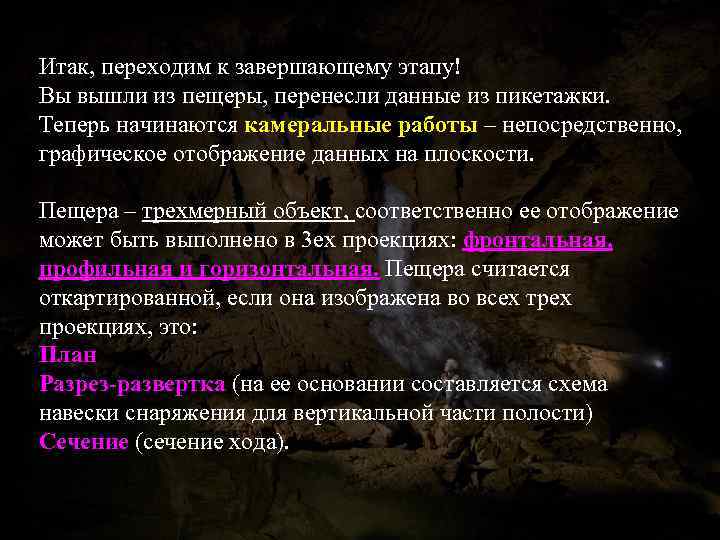

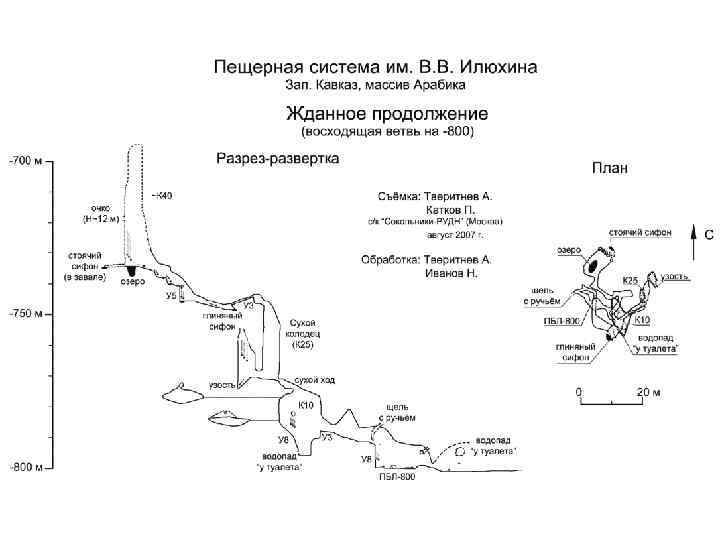

Итак, переходим к завершающему этапу! Вы вышли из пещеры, перенесли данные из пикетажки. Теперь начинаются камеральные работы – непосредственно, графическое отображение данных на плоскости. Пещера – трехмерный объект, соответственно ее отображение может быть выполнено в 3 ех проекциях: фронтальная, профильная и горизонтальная. Пещера считается откартированной, если она изображена во всех трех проекциях, это: План Разрез-развертка (на ее основании составляется схема навески снаряжения для вертикальной части полости) Сечение (сечение хода).

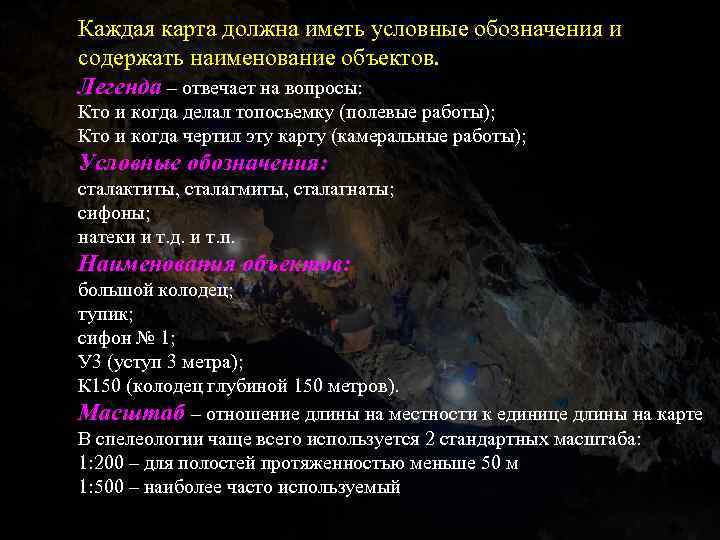

Каждая карта должна иметь условные обозначения и содержать наименование объектов. Легенда – отвечает на вопросы: Кто и когда делал топосьемку (полевые работы); Кто и когда чертил эту карту (камеральные работы); Условные обозначения: сталактиты, сталагмиты, сталагнаты; сифоны; натеки и т. д. и т. п. Наименования объектов: большой колодец; тупик; сифон № 1; У 3 (уступ 3 метра); К 150 (колодец глубиной 150 метров). Масштаб – отношение длины на местности к единице длины на карте В спелеологии чаще всего используется 2 стандартных масштаба: 1: 200 – для полостей протяженностью меньше 50 м 1: 500 – наиболее часто используемый

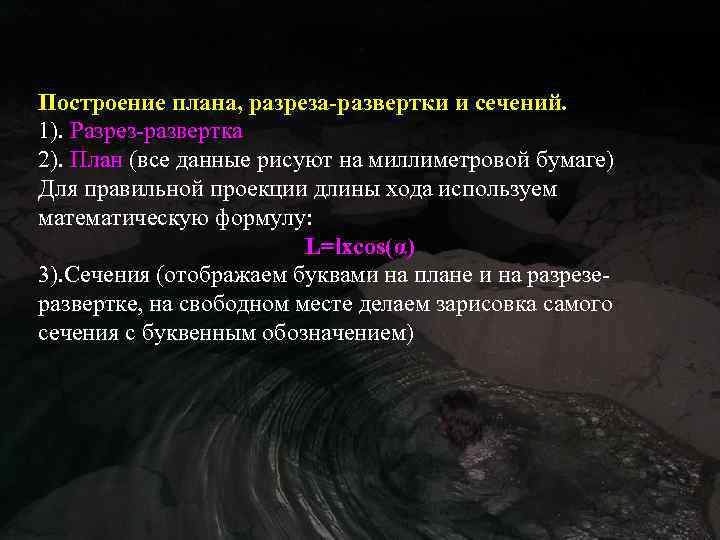

Построение плана, разреза-развертки и сечений. 1). Разрез-развертка 2). План (все данные рисуют на миллиметровой бумаге) Для правильной проекции длины хода используем математическую формулу: L=lxcos(α) 3). Сечения (отображаем буквами на плане и на разрезеразвертке, на свободном месте делаем зарисовка самого сечения с буквенным обозначением)

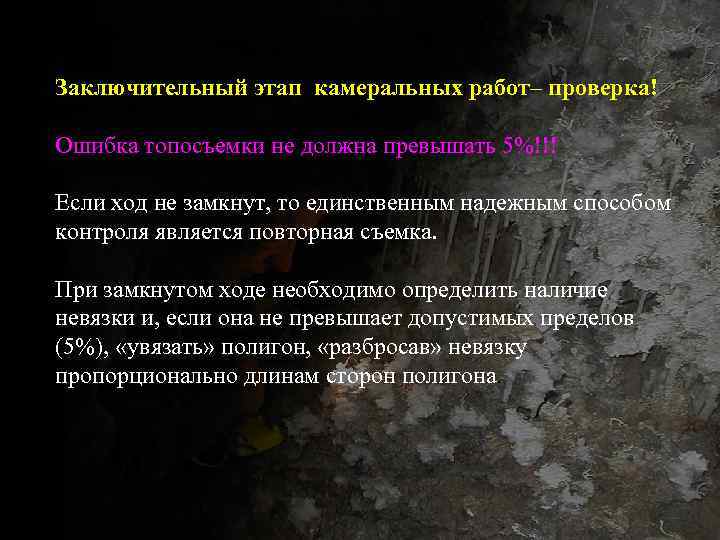

Заключительный этап камеральных работ– проверка! Ошибка топосъемки не должна превышать 5%!!! Если ход не замкнут, то единственным надежным способом контроля является повторная съемка. При замкнутом ходе необходимо определить наличие невязки и, если она не превышает допустимых пределов (5%), «увязать» полигон, «разбросав» невязку пропорционально длинам сторон полигона.

Спасибо!

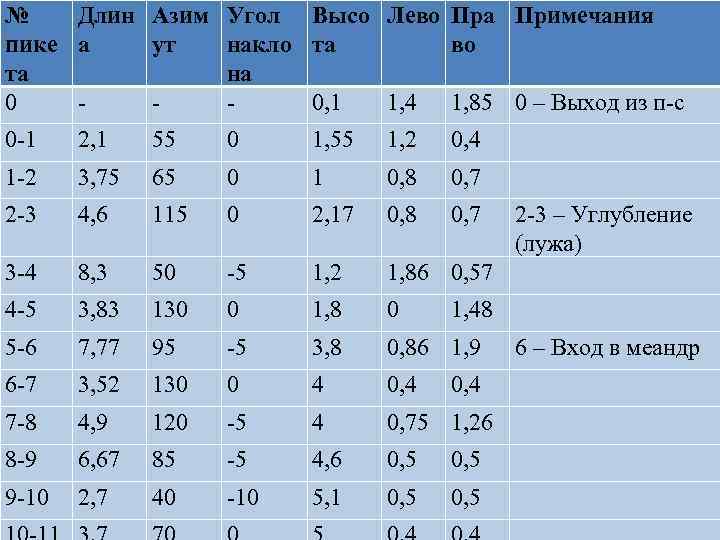

№ Длин Азим пике а ут та 0 - Угол Высо Лево Пра Примечания накло та во на 0, 1 1, 4 1, 85 0 – Выход из п-с 0 -1 2, 1 55 0 1, 55 1, 2 0, 4 1 -2 3, 75 65 0 1 0, 8 0, 7 2 -3 4, 6 115 0 2, 17 0, 8 0, 7 3 -4 8, 3 50 -5 1, 2 2 -3 – Углубление (лужа) 1, 86 0, 57 4 -5 3, 83 130 0 1, 8 0 1, 48 5 -6 7, 77 95 -5 3, 8 0, 86 1, 9 6 – Вход в меандр 6 -7 3, 52 130 0 4 0, 4 7 -8 4, 9 120 -5 4 0, 75 1, 26 8 -9 6, 67 85 -5 4, 6 0, 5 9 -10 2, 7 40 -10 5, 1 0, 5 0, 4
