Топология компьютерных сетей Топология сети

Топология компьютерных сетей

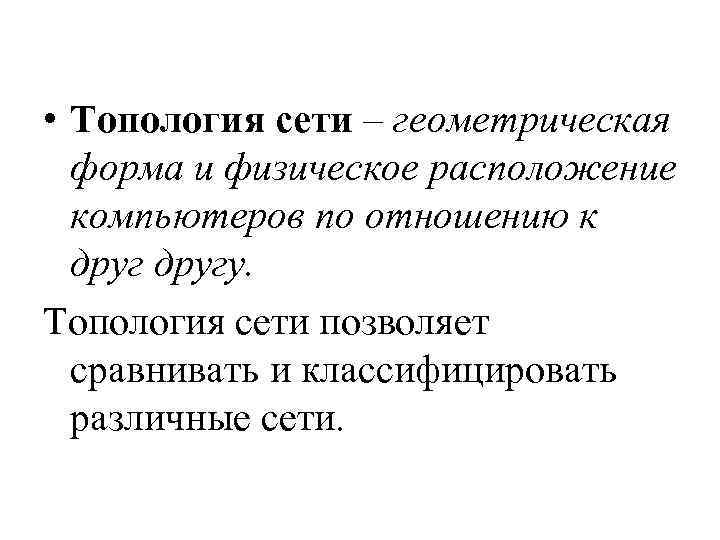

• Топология сети – геометрическая форма и физическое расположение компьютеров по отношению к другу. Топология сети позволяет сравнивать и классифицировать различные сети.

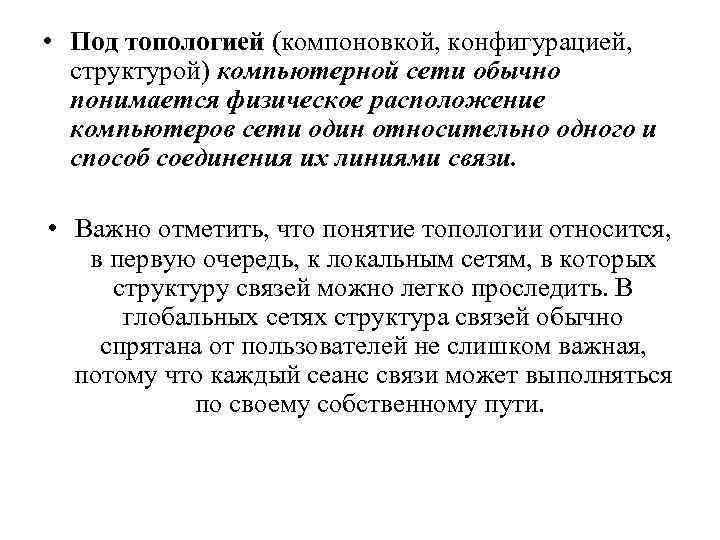

• Под топологией (компоновкой, конфигурацией, структурой) компьютерной сети обычно понимается физическое расположение компьютеров сети один относительно одного и способ соединения их линиями связи. • Важно отметить, что понятие топологии относится, в первую очередь, к локальным сетям, в которых структуру связей можно легко проследить. В глобальных сетях структура связей обычно спрятана от пользователей не слишком важная, потому что каждый сеанс связи может выполняться по своему собственному пути.

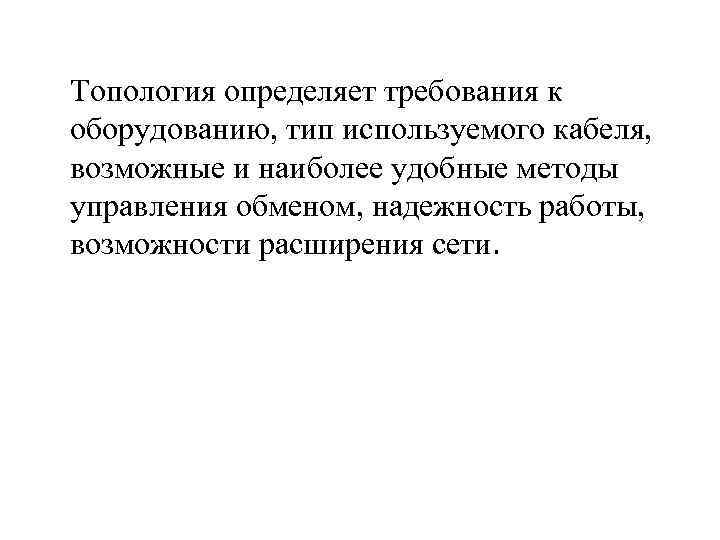

Топология определяет требования к оборудованию, тип используемого кабеля, возможные и наиболее удобные методы управления обменом, надежность работы, возможности расширения сети.

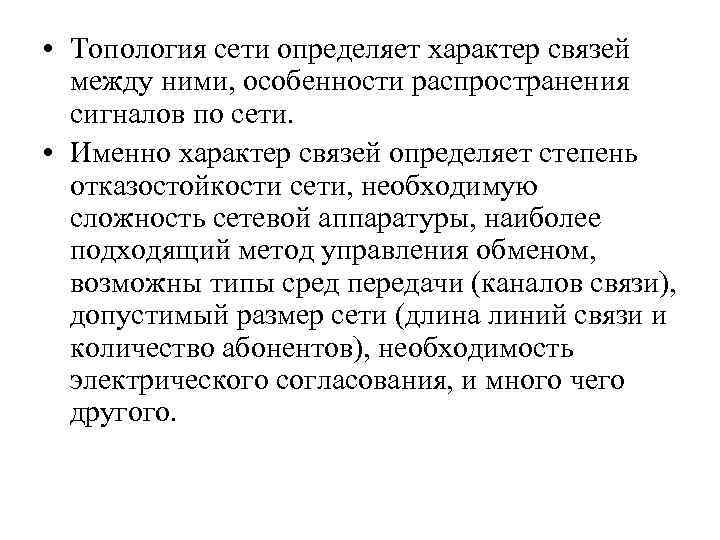

• Топология сети определяет характер связей между ними, особенности распространения сигналов по сети. • Именно характер связей определяет степень отказостойкости сети, необходимую сложность сетевой аппаратуры, наиболее подходящий метод управления обменом, возможны типы сред передачи (каналов связи), допустимый размер сети (длина линий связи и количество абонентов), необходимость электрического согласования, и много чего другого.

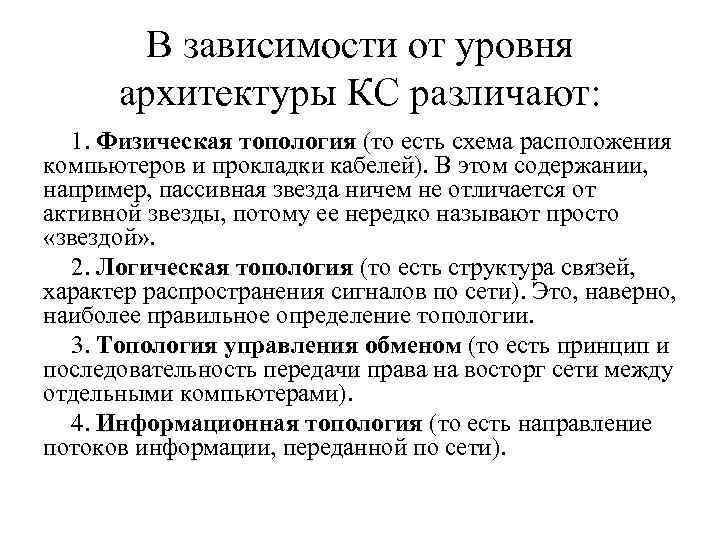

В зависимости от уровня архитектуры КС различают: 1. Физическая топология (то есть схема расположения компьютеров и прокладки кабелей). В этом содержании, например, пассивная звезда ничем не отличается от активной звезды, потому ее нередко называют просто «звездой» . 2. Логическая топология (то есть структура связей, характер распространения сигналов по сети). Это, наверно, наиболее правильное определение топологии. 3. Топология управления обменом (то есть принцип и последовательность передачи права на восторг сети между отдельными компьютерами). 4. Информационная топология (то есть направление потоков информации, переданной по сети).

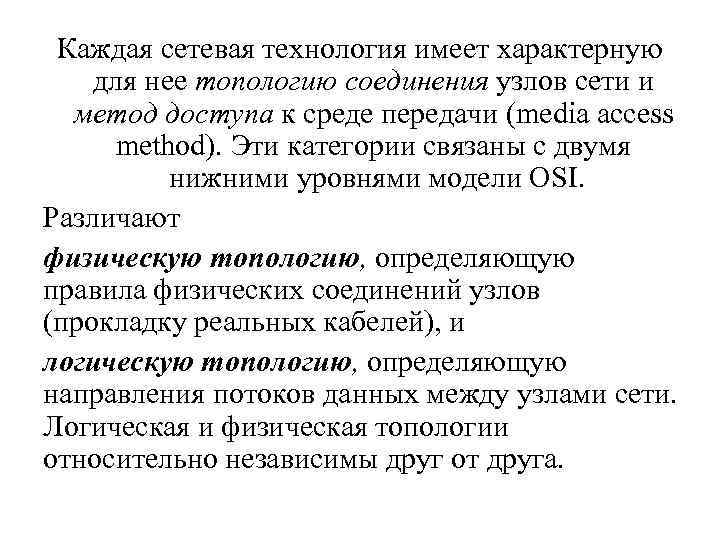

Каждая сетевая технология имеет характерную для нее топологию соединения узлов сети и метод доступа к среде передачи (media access method). Эти категории связаны с двумя нижними уровнями модели OSI. Различают физическую топологию, определяющую правила физических соединений узлов (прокладку реальных кабелей), и логическую топологию, определяющую направления потоков данных между узлами сети. Логическая и физическая топологии относительно независимы друг от друга.

Физические топологии • • • шина (bus), звезда (star), кольцо (ring), дерево (tree), сетка (mesh)

Рис. Виды физической топологии: а — шина, б — звезда, в — кольцо, г — дерево, д — сетка

• Сетевая топология шина (bus), при которой все компьютеры параллельно подключаются к одной линии связи и информация от каждого компьютера одновременно передается всем другим компьютерам (рис. 1); Шина проводит сигнал из одного конца сети к другому, при этом каждая рабочая станция проверяет адрес послания, и, если он совпадает с адресом рабочей станции, она его принимает. Если же адрес не совпадает, сигнал уходит по линии дальше. Если одна из подключённых машин не работает, это не сказывается на работе сети в целом, однако если соединения любой из подключенных машин м нарушается из-за повреждения контакта в разъёме или обрыва кабеля, неисправности терминатора, то весь сегмент сети (участок кабеля между двумя терминаторами) теряет целостность, что приводит к нарушению функционирования всей сети.

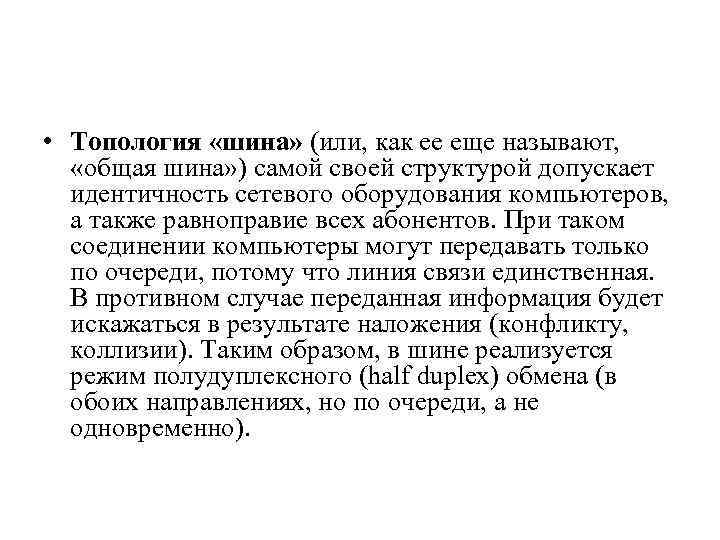

• Топология «шина» (или, как ее еще называют, «общая шина» ) самой своей структурой допускает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов. При таком соединении компьютеры могут передавать только по очереди, потому что линия связи единственная. В противном случае переданная информация будет искажаться в результате наложения (конфликту, коллизии). Таким образом, в шине реализуется режим полудуплексного (half duplex) обмена (в обоих направлениях, но по очереди, а не одновременно).

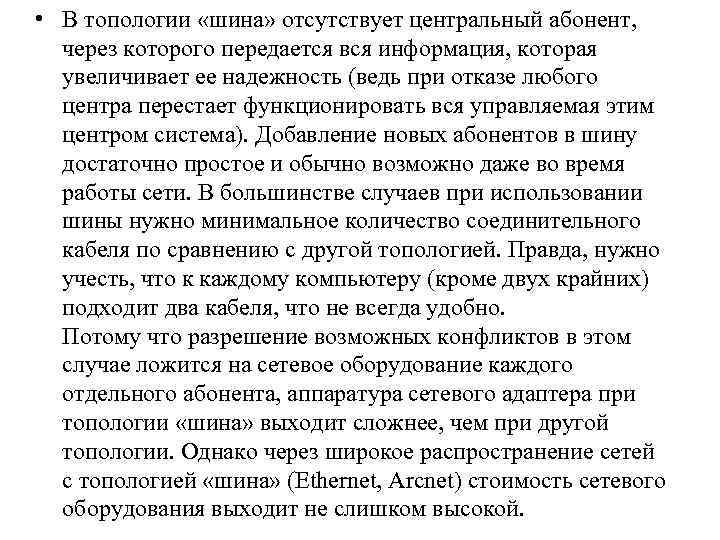

• В топологии «шина» отсутствует центральный абонент, через которого передается вся информация, которая увеличивает ее надежность (ведь при отказе любого центра перестает функционировать вся управляемая этим центром система). Добавление новых абонентов в шину достаточно простое и обычно возможно даже во время работы сети. В большинстве случаев при использовании шины нужно минимальное количество соединительного кабеля по сравнению с другой топологией. Правда, нужно учесть, что к каждому компьютеру (кроме двух крайних) подходит два кабеля, что не всегда удобно. Потому что разрешение возможных конфликтов в этом случае ложится на сетевое оборудование каждого отдельного абонента, аппаратура сетевого адаптера при топологии «шина» выходит сложнее, чем при другой топологии. Однако через широкое распространение сетей с топологией «шина» (Ethernet, Arcnet) стоимость сетевого оборудования выходит не слишком высокой.

• Шине не страшные отказы отдельных компьютеров, потому что все другие компьютеры сети могут нормально продолжать обмен. Может показаться, что шине не страшный и обрыл кабелю, поскольку в этом случае содержимо две полностью работоспособных шины. Однако через особенности распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных устройств – терминаторов. Без включения терминаторов сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. Так что при разрыве или повреждении кабеля нарушается согласование линии связи, и прекращается обмен даже между теми компьютерами, которые остались соединенными между собой. Короткое замыкание в любой точке кабеля шины выводит из строя всю сеть. Любой отказ сетевого оборудования в шине очень трудно локализовать, потому что все адаптеры включены параллельно, и понять, который из них вышел из строя, не так-то просто.

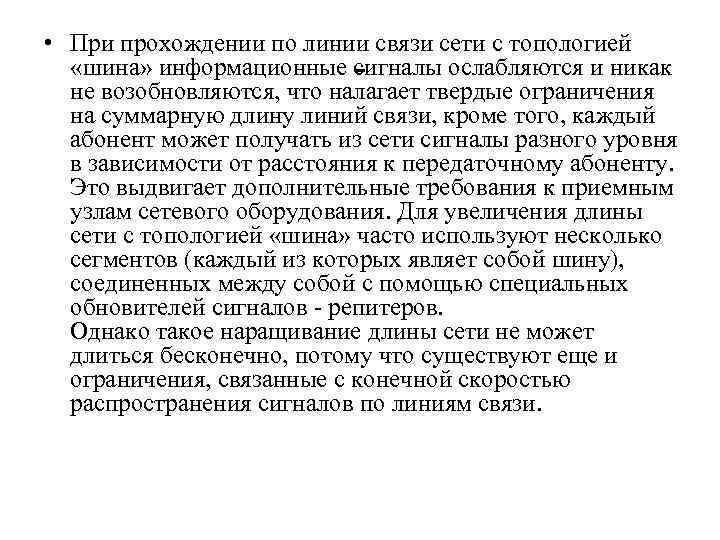

• При прохождении по линии связи сети с топологией «шина» информационные сигналы ослабляются и никак не возобновляются, что налагает твердые ограничения на суммарную длину линий связи, кроме того, каждый абонент может получать из сети сигналы разного уровня в зависимости от расстояния к передаточному абоненту. Это выдвигает дополнительные требования к приемным узлам сетевого оборудования. Для увеличения длины сети с топологией «шина» часто используют несколько сегментов (каждый из которых являет собой шину), соединенных между собой с помощью специальных обновителей сигналов - репитеров. Однако такое наращивание длины сети не может длиться бесконечно, потому что существуют еще и ограничения, связанные с конечной скоростью распространения сигналов по линиям связи. -

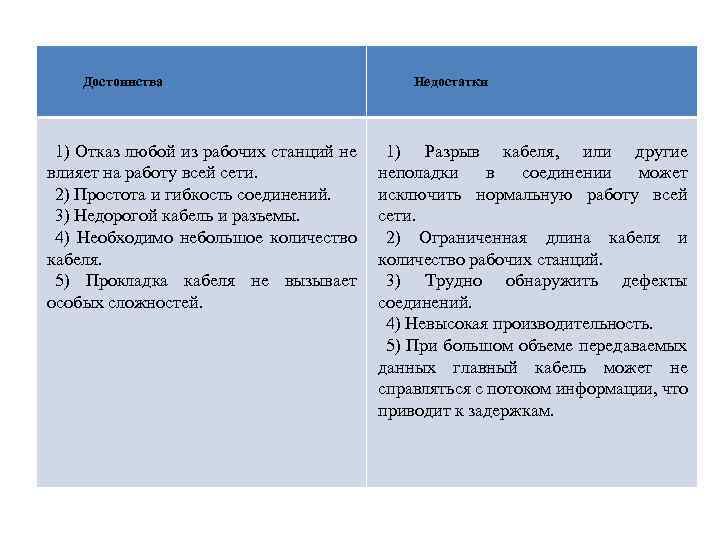

Достоинства 1) Отказ любой из рабочих станций не влияет на работу всей сети. 2) Простота и гибкость соединений. 3) Недорогой кабель и разъемы. 4) Необходимо небольшое количество кабеля. 5) Прокладка кабеля не вызывает особых сложностей. Недостатки 1) Разрыв кабеля, или другие неполадки в соединении может исключить нормальную работу всей сети. 2) Ограниченная длина кабеля и количество рабочих станций. 3) Трудно обнаружить дефекты соединений. 4) Невысокая производительность. 5) При большом объеме передаваемых данных главный кабель может не справляться с потоком информации, что приводит к задержкам.

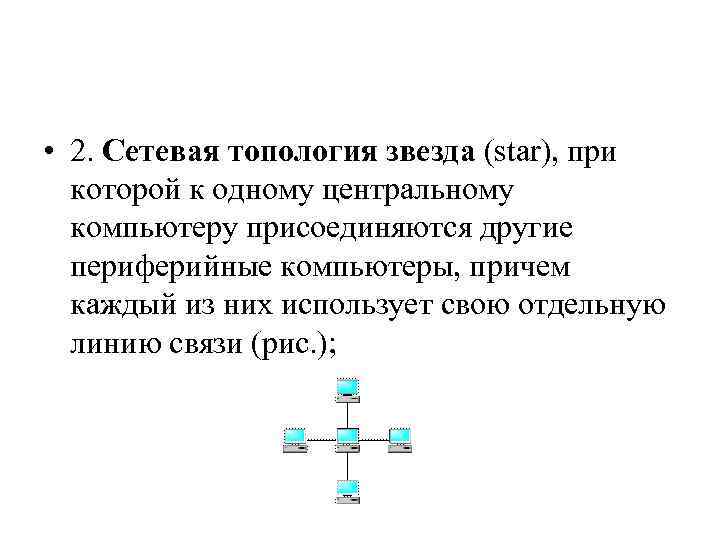

• 2. Cетевая топология звезда (star), при которой к одному центральному компьютеру присоединяются другие периферийные компьютеры, причем каждый из них использует свою отдельную линию связи (рис. );

• Топология «Звезда» - схема соединения, при которой каждый компьютер подсоединяется к сети при помощи отдельного соединительного кабеля. Один конец кабеля соединяется с гнездом сетевого адаптера, другой подсоединяется к центральному устройству, называемому концентратором (hub).

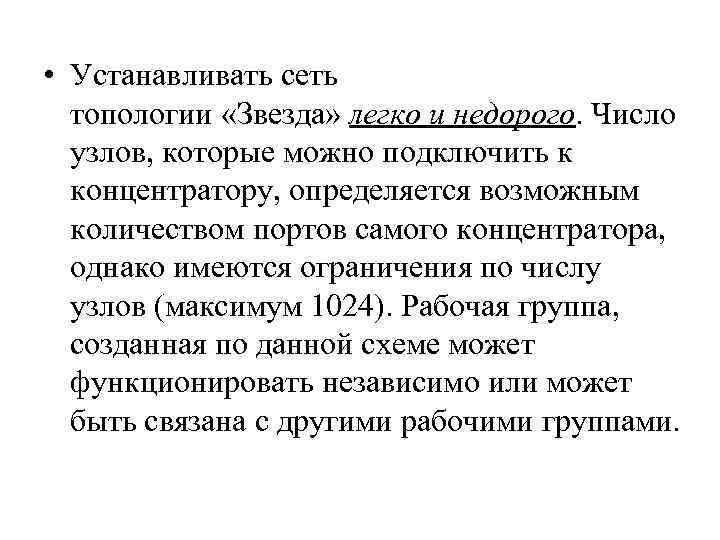

• Устанавливать сеть топологии «Звезда» легко и недорого. Число узлов, которые можно подключить к концентратору, определяется возможным количеством портов самого концентратора, однако имеются ограничения по числу узлов (максимум 1024). Рабочая группа, созданная по данной схеме может функционировать независимо или может быть связана с другими рабочими группами.

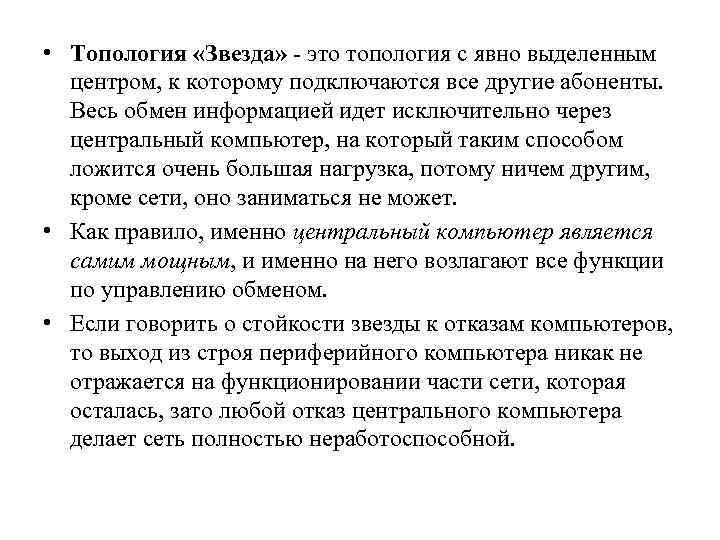

• Топология «Звезда» - это топология с явно выделенным центром, к которому подключаются все другие абоненты. Весь обмен информацией идет исключительно через центральный компьютер, на который таким способом ложится очень большая нагрузка, потому ничем другим, кроме сети, оно заниматься не может. • Как правило, именно центральный компьютер является самим мощным, и именно на него возлагают все функции по управлению обменом. • Если говорить о стойкости звезды к отказам компьютеров, то выход из строя периферийного компьютера никак не отражается на функционировании части сети, которая осталась, зато любой отказ центрального компьютера делает сеть полностью неработоспособной.

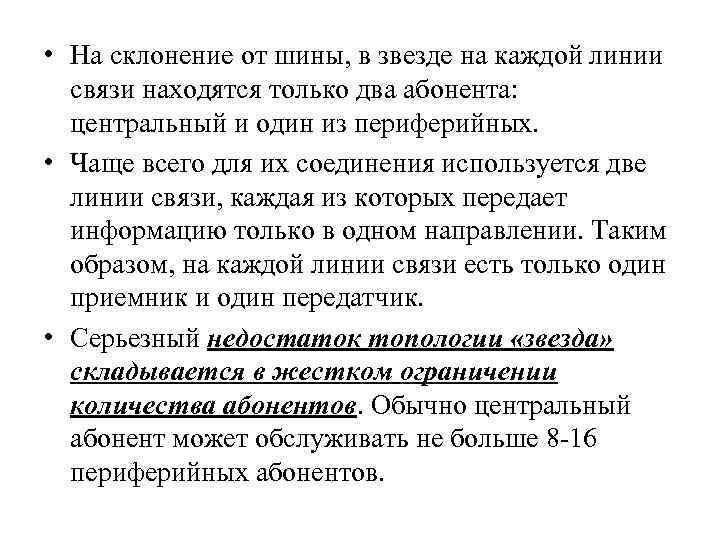

• На склонение от шины, в звезде на каждой линии связи находятся только два абонента: центральный и один из периферийных. • Чаще всего для их соединения используется две линии связи, каждая из которых передает информацию только в одном направлении. Таким образом, на каждой линии связи есть только один приемник и один передатчик. • Серьезный недостаток топологии «звезда» складывается в жестком ограничении количества абонентов. Обычно центральный абонент может обслуживать не больше 8 -16 периферийных абонентов.

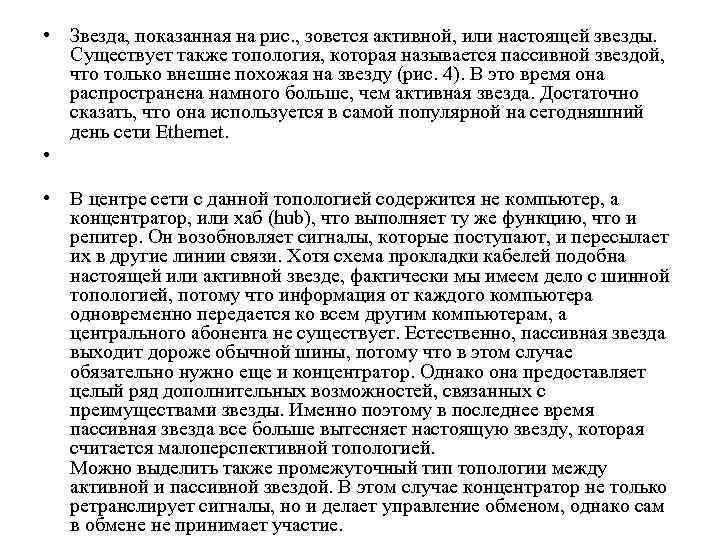

• Звезда, показанная на рис. , зовется активной, или настоящей звезды. Существует также топология, которая называется пассивной звездой, что только внешне похожая на звезду (рис. 4). В это время она распространена намного больше, чем активная звезда. Достаточно сказать, что она используется в самой популярной на сегодняшний день сети Ethernet. • • В центре сети с данной топологией содержится не компьютер, а концентратор, или хаб (hub), что выполняет ту же функцию, что и репитер. Он возобновляет сигналы, которые поступают, и пересылает их в другие линии связи. Хотя схема прокладки кабелей подобна настоящей или активной звезде, фактически мы имеем дело с шинной топологией, потому что информация от каждого компьютера одновременно передается ко всем другим компьютерам, а центрального абонента не существует. Естественно, пассивная звезда выходит дороже обычной шины, потому что в этом случае обязательно нужно еще и концентратор. Однако она предоставляет целый ряд дополнительных возможностей, связанных с преимуществами звезды. Именно поэтому в последнее время пассивная звезда все больше вытесняет настоящую звезду, которая считается малоперспективной топологией. Можно выделить также промежуточный тип топологии между активной и пассивной звездой. В этом случае концентратор не только ретранслирует сигналы, но и делает управление обменом, однако сам в обмене не принимает участие.

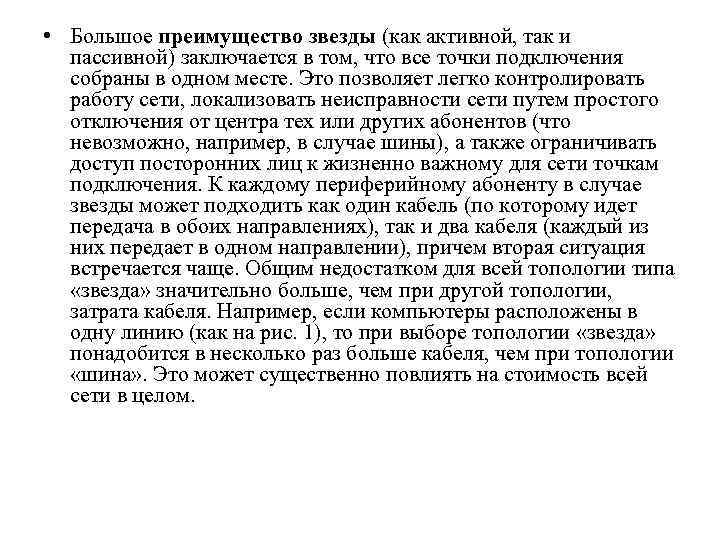

• Большое преимущество звезды (как активной, так и пассивной) заключается в том, что все точки подключения собраны в одном месте. Это позволяет легко контролировать работу сети, локализовать неисправности сети путем простого отключения от центра тех или других абонентов (что невозможно, например, в случае шины), а также ограничивать доступ посторонних лиц к жизненно важному для сети точкам подключения. К каждому периферийному абоненту в случае звезды может подходить как один кабель (по которому идет передача в обоих направлениях), так и два кабеля (каждый из них передает в одном направлении), причем вторая ситуация встречается чаще. Общим недостатком для всей топологии типа «звезда» значительно больше, чем при другой топологии, затрата кабеля. Например, если компьютеры расположены в одну линию (как на рис. 1), то при выборе топологии «звезда» понадобится в несколько раз больше кабеля, чем при топологии «шина» . Это может существенно повлиять на стоимость всей сети в целом.

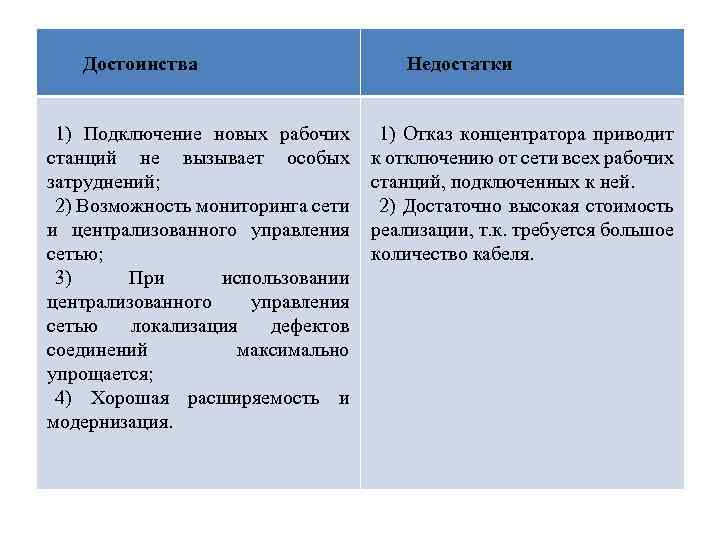

Достоинства 1) Подключение новых рабочих станций не вызывает особых затруднений; 2) Возможность мониторинга сети и централизованного управления сетью; 3) При использовании централизованного управления сетью локализация дефектов соединений максимально упрощается; 4) Хорошая расширяемость и модернизация. Недостатки 1) Отказ концентратора приводит к отключению от сети всех рабочих станций, подключенных к ней. 2) Достаточно высокая стоимость реализации, т. к. требуется большое количество кабеля.

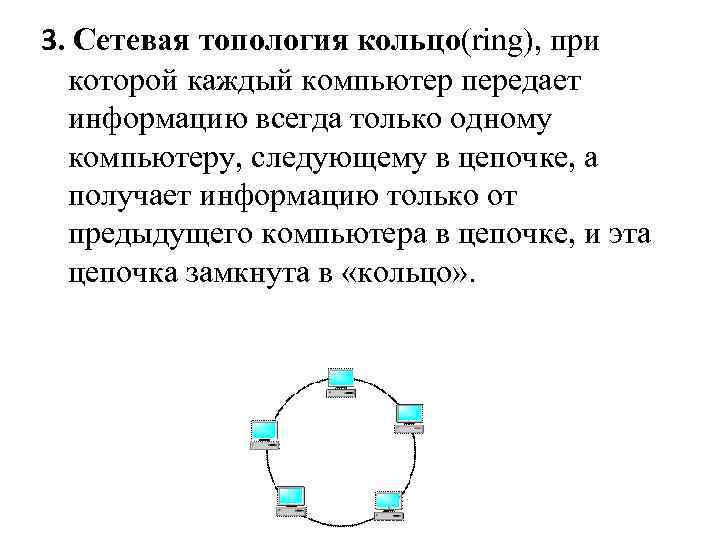

3. Сетевая топология кольцо(ring), при которой каждый компьютер передает информацию всегда только одному компьютеру, следующему в цепочке, а получает информацию только от предыдущего компьютера в цепочке, и эта цепочка замкнута в «кольцо» .

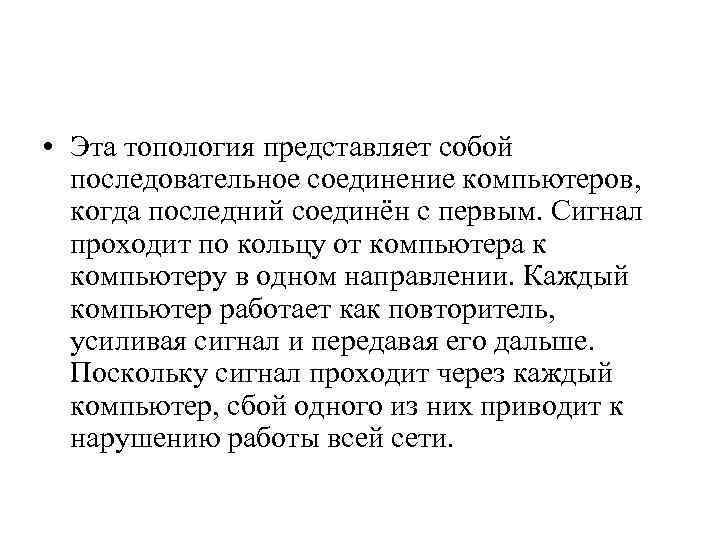

• Эта топология представляет собой последовательное соединение компьютеров, когда последний соединён с первым. Сигнал проходит по кольцу от компьютера к компьютеру в одном направлении. Каждый компьютер работает как повторитель, усиливая сигнал и передавая его дальше. Поскольку сигнал проходит через каждый компьютер, сбой одного из них приводит к нарушению работы всей сети.

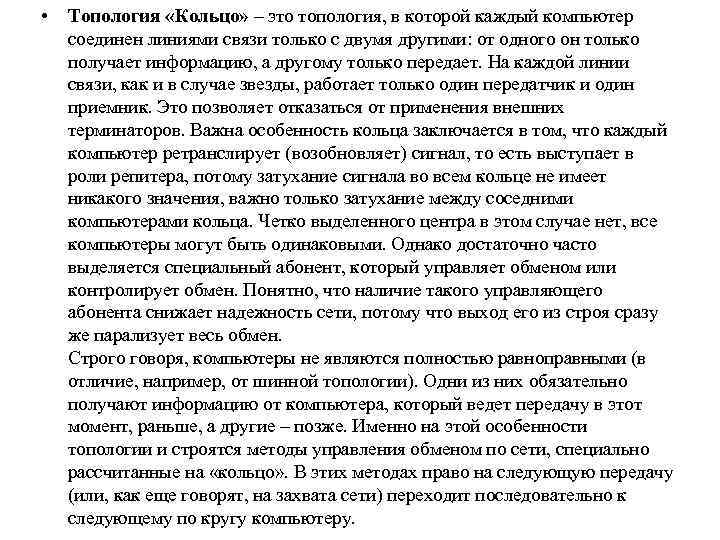

• Топология «Кольцо» – это топология, в которой каждый компьютер соединен линиями связи только с двумя другими: от одного он только получает информацию, а другому только передает. На каждой линии связи, как и в случае звезды, работает только один передатчик и один приемник. Это позволяет отказаться от применения внешних терминаторов. Важна особенность кольца заключается в том, что каждый компьютер ретранслирует (возобновляет) сигнал, то есть выступает в роли репитера, потому затухание сигнала во всем кольце не имеет никакого значения, важно только затухание между соседними компьютерами кольца. Четко выделенного центра в этом случае нет, все компьютеры могут быть одинаковыми. Однако достаточно часто выделяется специальный абонент, который управляет обменом или контролирует обмен. Понятно, что наличие такого управляющего абонента снижает надежность сети, потому что выход его из строя сразу же парализует весь обмен. Строго говоря, компьютеры не являются полностью равноправными (в отличие, например, от шинной топологии). Одни из них обязательно получают информацию от компьютера, который ведет передачу в этот момент, раньше, а другие – позже. Именно на этой особенности топологии и строятся методы управления обменом по сети, специально рассчитанные на «кольцо» . В этих методах право на следующую передачу (или, как еще говорят, на захвата сети) переходит последовательно к следующему по кругу компьютеру.

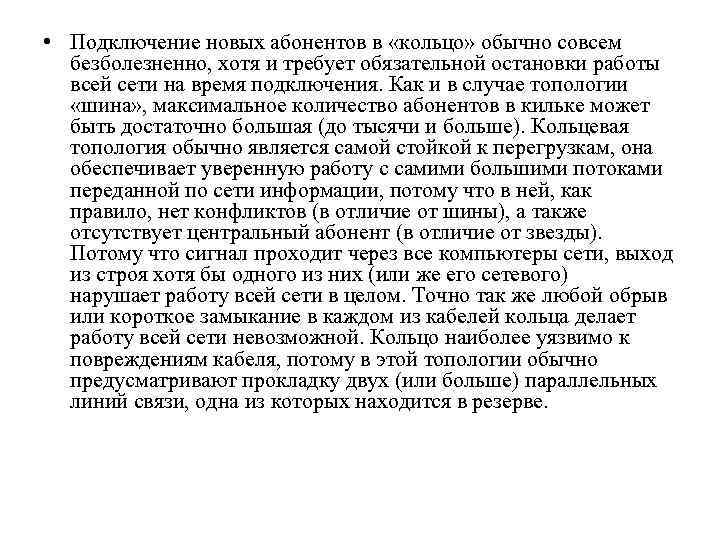

• Подключение новых абонентов в «кольцо» обычно совсем безболезненно, хотя и требует обязательной остановки работы всей сети на время подключения. Как и в случае топологии «шина» , максимальное количество абонентов в кильке может быть достаточно большая (до тысячи и больше). Кольцевая топология обычно является самой стойкой к перегрузкам, она обеспечивает уверенную работу с самими большими потоками переданной по сети информации, потому что в ней, как правило, нет конфликтов (в отличие от шины), а также отсутствует центральный абонент (в отличие от звезды). Потому что сигнал проходит через все компьютеры сети, выход из строя хотя бы одного из них (или же его сетевого) нарушает работу всей сети в целом. Точно так же любой обрыв или короткое замыкание в каждом из кабелей кольца делает работу всей сети невозможной. Кольцо наиболее уязвимо к повреждениям кабеля, потому в этой топологии обычно предусматривают прокладку двух (или больше) параллельных линий связи, одна из которых находится в резерве.

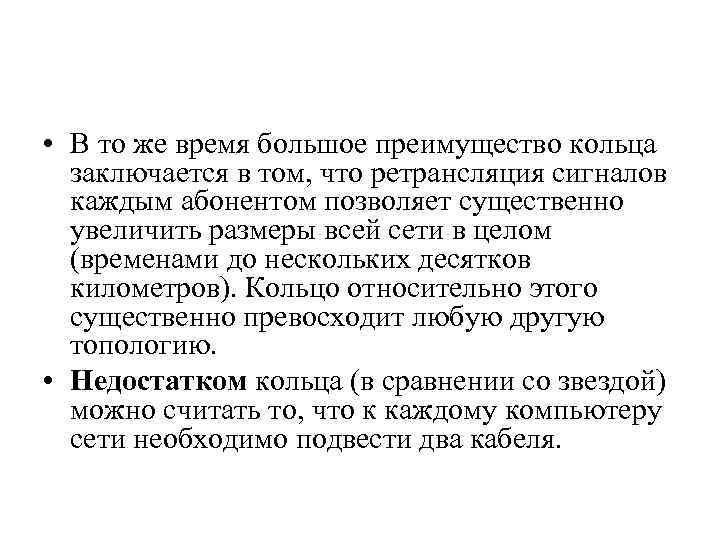

• В то же время большое преимущество кольца заключается в том, что ретрансляция сигналов каждым абонентом позволяет существенно увеличить размеры всей сети в целом (временами до нескольких десятков километров). Кольцо относительно этого существенно превосходит любую другую топологию. • Недостатком кольца (в сравнении со звездой) можно считать то, что к каждому компьютеру сети необходимо подвести два кабеля.

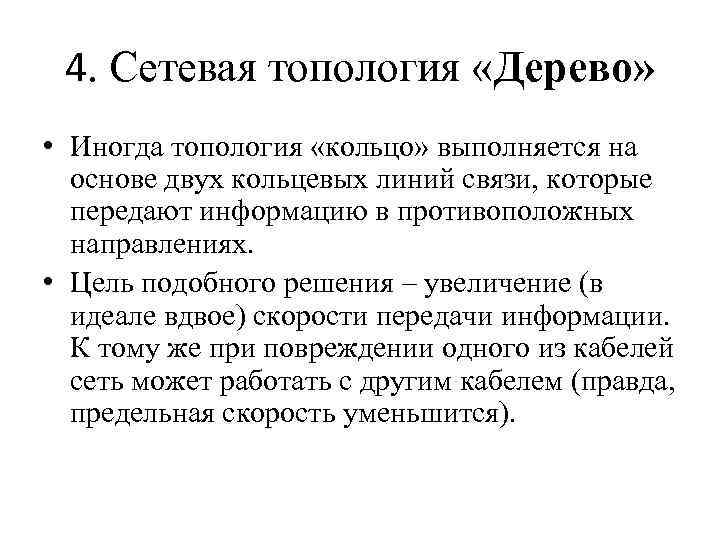

4. Сетевая топология «Дерево» • Иногда топология «кольцо» выполняется на основе двух кольцевых линий связи, которые передают информацию в противоположных направлениях. • Цель подобного решения – увеличение (в идеале вдвое) скорости передачи информации. К тому же при повреждении одного из кабелей сеть может работать с другим кабелем (правда, предельная скорость уменьшится).

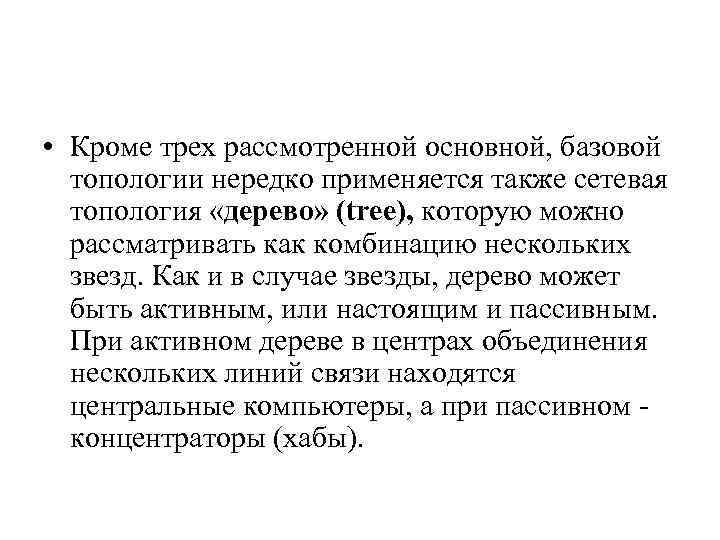

• Кроме трех рассмотренной основной, базовой топологии нередко применяется также сетевая топология «дерево» (tree), которую можно рассматривать как комбинацию нескольких звезд. Как и в случае звезды, дерево может быть активным, или настоящим и пассивным. При активном дереве в центрах объединения нескольких линий связи находятся центральные компьютеры, а при пассивном - концентраторы (хабы).

Топология «активное дерево» Топология «пассивное дерево» . К - концентраторы

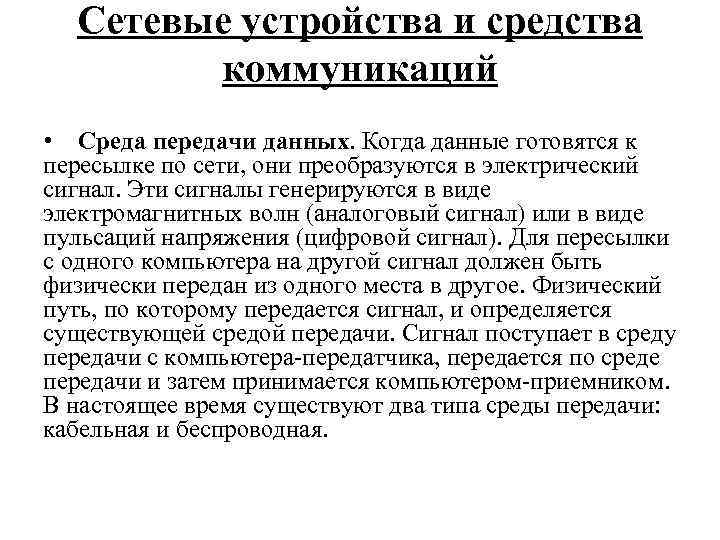

Сетевые устройства и средства коммуникаций • Среда передачи данных. Когда данные готовятся к пересылке по сети, они преобразуются в электрический сигнал. Эти сигналы генерируются в виде электромагнитных волн (аналоговый сигнал) или в виде пульсаций напряжения (цифровой сигнал). Для пересылки с одного компьютера на другой сигнал должен быть физически передан из одного места в другое. Физический путь, по которому передается сигнал, и определяется существующей средой передачи. Сигнал поступает в среду передачи с компьютера-передатчика, передается по среде передачи и затем принимается компьютером-приемником. В настоящее время существуют два типа среды передачи: кабельная и беспроводная.

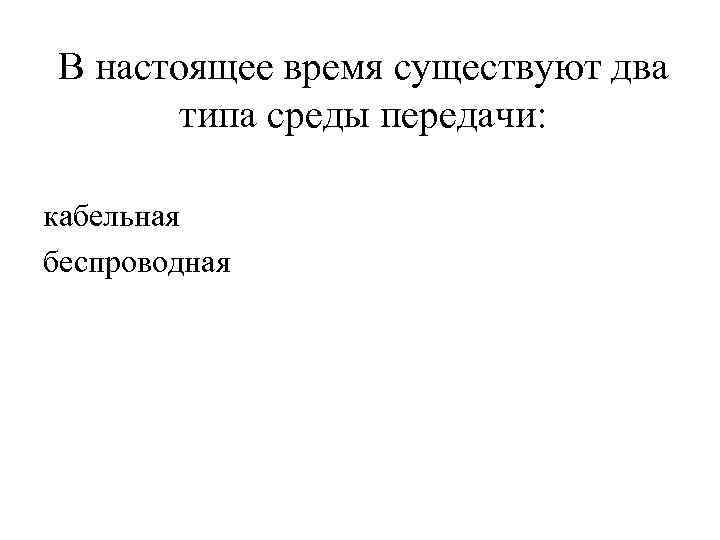

В настоящее время существуют два типа среды передачи: кабельная беспроводная

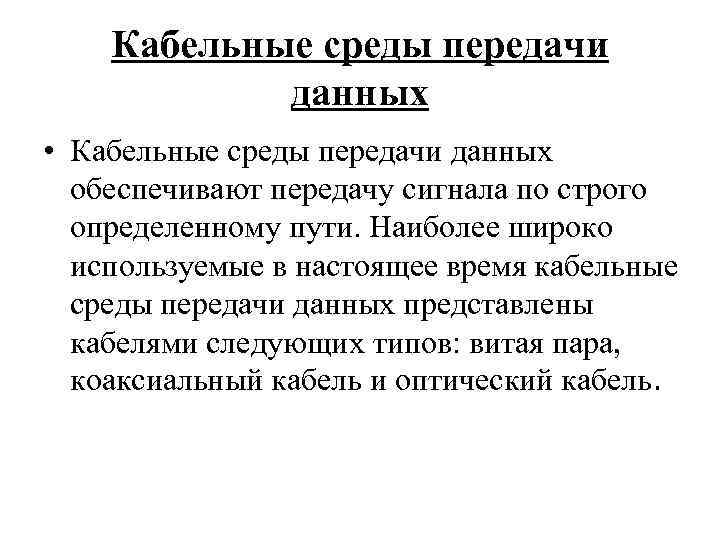

Кабельные среды передачи данных • Кабельные среды передачи данных обеспечивают передачу сигнала по строго определенному пути. Наиболее широко используемые в настоящее время кабельные среды передачи данных представлены кабелями следующих типов: витая пара, коаксиальный кабель и оптический кабель.

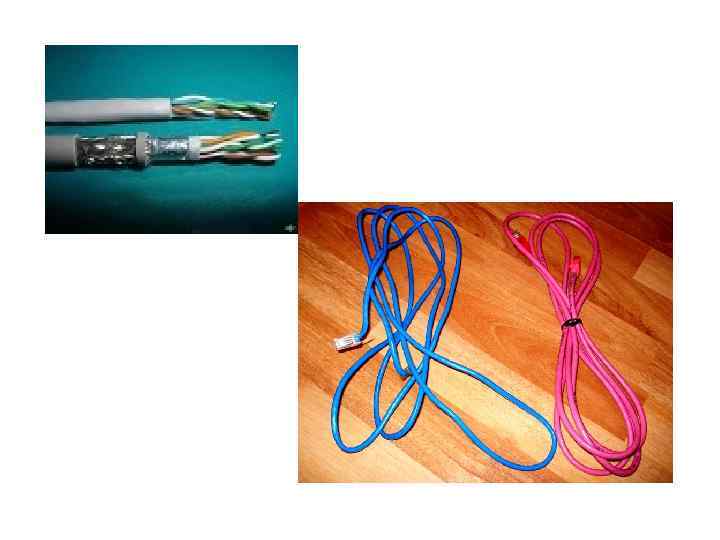

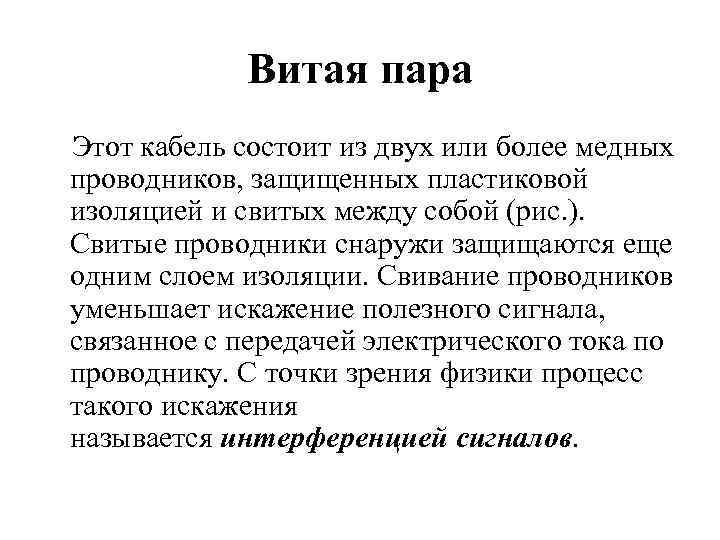

Витая пара Этот кабель состоит из двух или более медных проводников, защищенных пластиковой изоляцией и свитых между собой (рис. ). Свитые проводники снаружи защищаются еще одним слоем изоляции. Свивание проводников уменьшает искажение полезного сигнала, связанное с передачей электрического тока по проводнику. С точки зрения физики процесс такого искажения называется интерференцией сигналов.

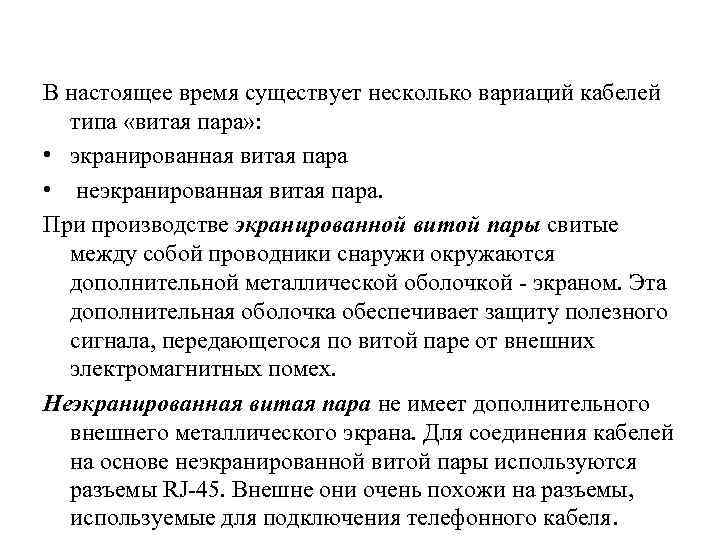

В настоящее время существует несколько вариаций кабелей типа «витая пара» : • экранированная витая пара • неэкранированная витая пара. При производстве экранированной витой пары свитые между собой проводники снаружи окружаются дополнительной металлической оболочкой - экраном. Эта дополнительная оболочка обеспечивает защиту полезного сигнала, передающегося по витой паре от внешних электромагнитных помех. Неэкранированная витая пара не имеет дополнительного внешнего металлического экрана. Для соединения кабелей на основе неэкранированной витой пары используются разъемы RJ-45. Внешне они очень похожи на разъемы, используемые для подключения телефонного кабеля.

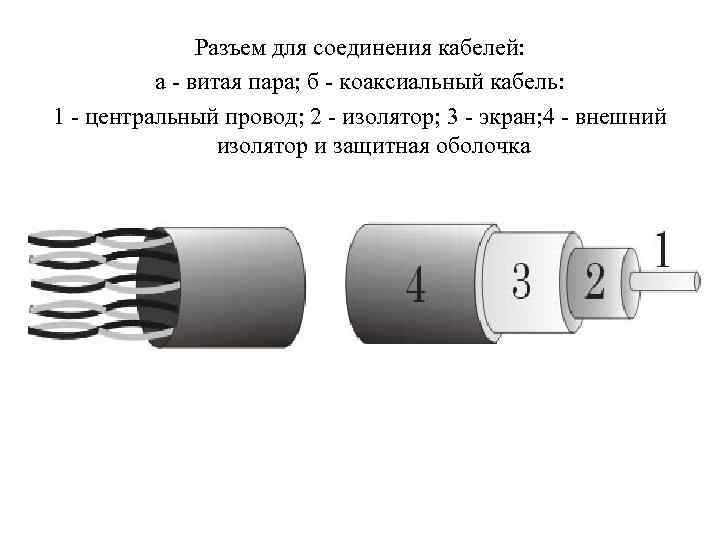

Разъем для соединения кабелей: а - витая пара; б - коаксиальный кабель: 1 - центральный провод; 2 - изолятор; 3 - экран; 4 - внешний изолятор и защитная оболочка

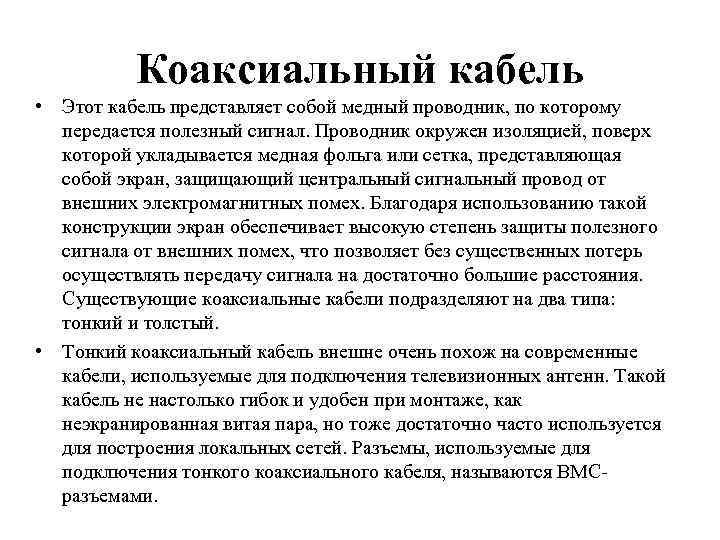

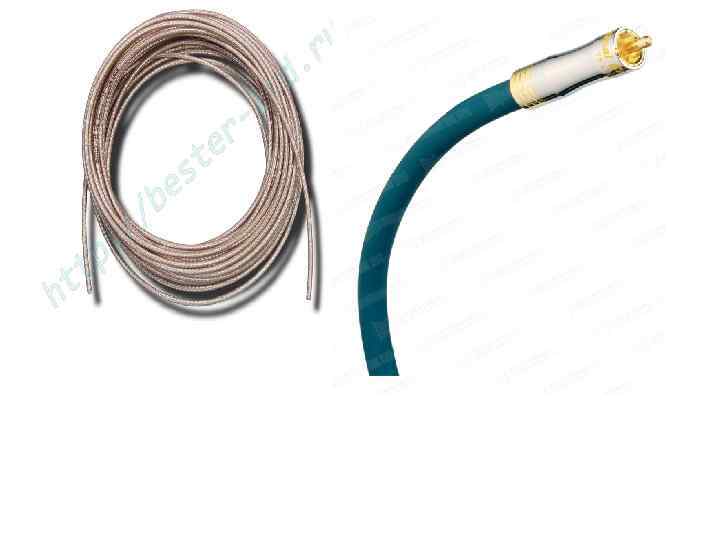

Коаксиальный кабель • Этот кабель представляет собой медный проводник, по которому передается полезный сигнал. Проводник окружен изоляцией, поверх которой укладывается медная фольга или сетка, представляющая собой экран, защищающий центральный сигнальный провод от внешних электромагнитных помех. Благодаря использованию такой конструкции экран обеспечивает высокую степень защиты полезного сигнала от внешних помех, что позволяет без существенных потерь осуществлять передачу сигнала на достаточно большие расстояния. Существующие коаксиальные кабели подразделяют на два типа: тонкий и толстый. • Тонкий коаксиальный кабель внешне очень похож на современные кабели, используемые для подключения телевизионных антенн. Такой кабель не настолько гибок и удобен при монтаже, как неэкранированная витая пара, но тоже достаточно часто используется для построения локальных сетей. Разъемы, используемые для подключения тонкого коаксиального кабеля, называются ВМСразъемами.

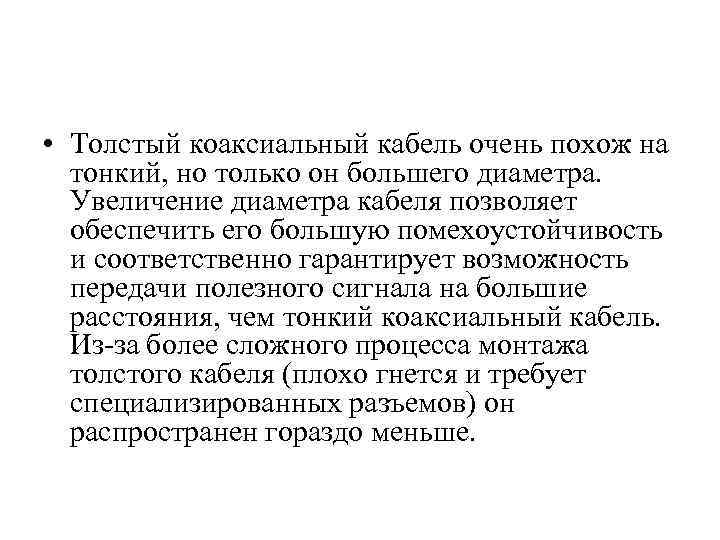

• Толстый коаксиальный кабель очень похож на тонкий, но только он большего диаметра. Увеличение диаметра кабеля позволяет обеспечить его большую помехоустойчивость и соответственно гарантирует возможность передачи полезного сигнала на большие расстояния, чем тонкий коаксиальный кабель. Из-за более сложного процесса монтажа толстого кабеля (плохо гнется и требует специализированных разъемов) он распространен гораздо меньше.

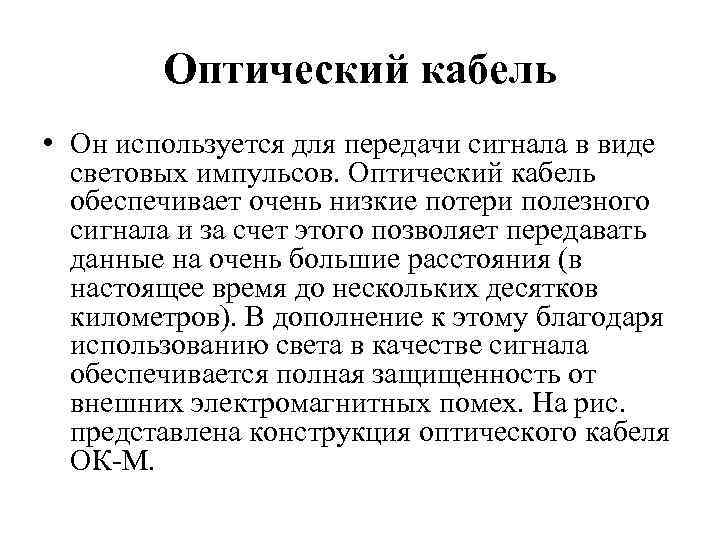

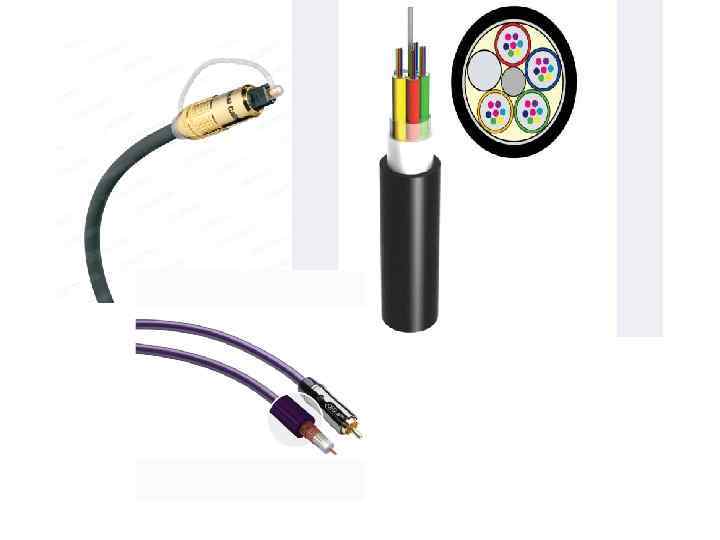

Оптический кабель • Он используется для передачи сигнала в виде световых импульсов. Оптический кабель обеспечивает очень низкие потери полезного сигнала и за счет этого позволяет передавать данные на очень большие расстояния (в настоящее время до нескольких десятков километров). В дополнение к этому благодаря использованию света в качестве сигнала обеспечивается полная защищенность от внешних электромагнитных помех. На рис. представлена конструкция оптического кабеля ОК-М.

Конструкция оптического кабеля: 1 - оптическое волокно; 2, 4 - заполнитель; 3 - центральный силовой элемент (стальной трос); 5 - защитная оболочка

• В качестве проводника в таких кабелях используется стеклянное или пластиковое волокно, защищенное снаружи изоляцией для обеспечения физической сохранности. Оптическое волокно является относительно дорогой средой передачи (по сравнению с витой парой и коаксиальным кабелем), но в настоящее время активно используется для построения высокоскоростных и протяженных линий связи.

Беспроводные среды передачи данных • В беспроводных средах передачи сигналы могут передаваться с использованием различного рода излучений, например, радиоволны, микроволновое излучение, инфракрасное излучение и т. п. В сети полезный сигнал всегда передается в виде волн с использованием той или иной среды передачи. Например, при использовании кабельных сред передачи сигнал передается в форме электромагнитных волн определенной частоты. В случае использования оптического кабеля сигнал передается в виде световых волн (это те же электромагнитные волны, но только гораздо большей частоты). При передаче сигналов с использованием атмосферы используются электромагнитные волны, передающиеся на частоте радиоволн, СВЧ - или инфракрасного излучения.

• Устройства приема/передачи данных подключаются к среде передачи, формируют сигнал в среде при его передаче отправляющим компьютером и принимают его из среды передачи на принимающей стороне. Все устройства приема/передачи характеризуются по типу используемой среды передачи и отличаются скоростью передачи данных и выполняемыми ими дополнительными функциями. • Примерами таких устройств могут служить: сетевые карты, повторители, концентраторы, коммутаторы, радиоприемники/передатчики, приемники/передатчики инфракрасного излучения и т. п.

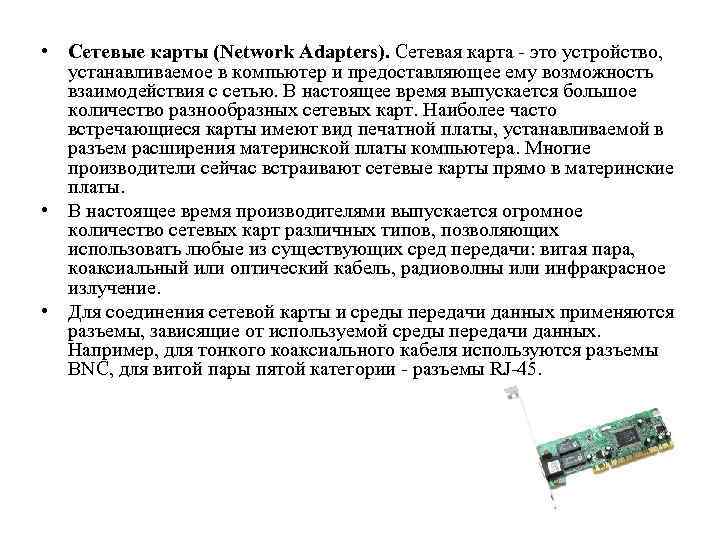

• Сетевые карты (Network Adapters). Сетевая карта - это устройство, устанавливаемое в компьютер и предоставляющее ему возможность взаимодействия с сетью. В настоящее время выпускается большое количество разнообразных сетевых карт. Наиболее часто встречающиеся карты имеют вид печатной платы, устанавливаемой в разъем расширения материнской платы компьютера. Многие производители сейчас встраивают сетевые карты прямо в материнские платы. • В настоящее время производителями выпускается огромное количество сетевых карт различных типов, позволяющих использовать любые из существующих сред передачи: витая пара, коаксиальный или оптический кабель, радиоволны или инфракрасное излучение. • Для соединения сетевой карты и среды передачи данных применяются разъемы, зависящие от используемой среды передачи данных. Например, для тонкого коаксиального кабеля используются разъемы BNC, для витой пары пятой категории - разъемы RJ-45.

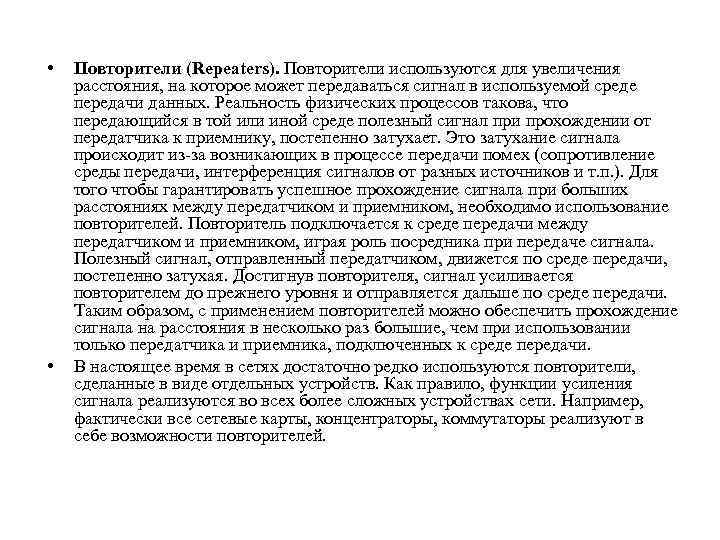

• • Повторители (Repeaters). Повторители используются для увеличения расстояния, на которое может передаваться сигнал в используемой среде передачи данных. Реальность физических процессов такова, что передающийся в той или иной среде полезный сигнал при прохождении от передатчика к приемнику, постепенно затухает. Это затухание сигнала происходит из-за возникающих в процессе передачи помех (сопротивление среды передачи, интерференция сигналов от разных источников и т. п. ). Для того чтобы гарантировать успешное прохождение сигнала при больших расстояниях между передатчиком и приемником, необходимо использование повторителей. Повторитель подключается к среде передачи между передатчиком и приемником, играя роль посредника при передаче сигнала. Полезный сигнал, отправленный передатчиком, движется по среде передачи, постепенно затухая. Достигнув повторителя, сигнал усиливается повторителем до прежнего уровня и отправляется дальше по среде передачи. Таким образом, с применением повторителей можно обеспечить прохождение сигнала на расстояния в несколько раз большие, чем при использовании только передатчика и приемника, подключенных к среде передачи. В настоящее время в сетях достаточно редко используются повторители, сделанные в виде отдельных устройств. Как правило, функции усиления сигнала реализуются во всех более сложных устройствах сети. Например, фактически все сетевые карты, концентраторы, коммутаторы реализуют в себе возможности повторителей.

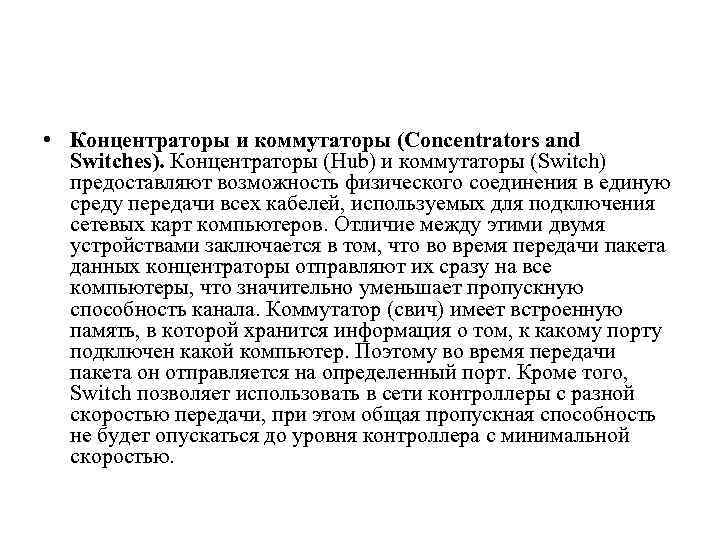

• Концентраторы и коммутаторы (Concentrators and Switches). Концентраторы (Hub) и коммутаторы (Switch) предоставляют возможность физического соединения в единую среду передачи всех кабелей, используемых для подключения сетевых карт компьютеров. Отличие между этими двумя устройствами заключается в том, что во время передачи пакета данных концентраторы отправляют их сразу на все компьютеры, что значительно уменьшает пропускную способность канала. Коммутатор (свич) имеет встроенную память, в которой хранится информация о том, к какому порту подключен какой компьютер. Поэтому во время передачи пакета он отправляется на определенный порт. Кроме того, Switch позволяет использовать в сети контроллеры с разной скоростью передачи, при этом общая пропускная способность не будет опускаться до уровня контроллера с минимальной скоростью.

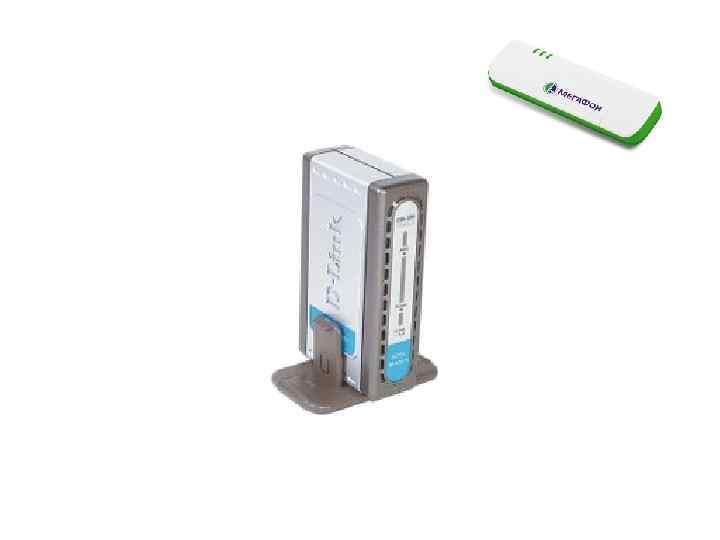

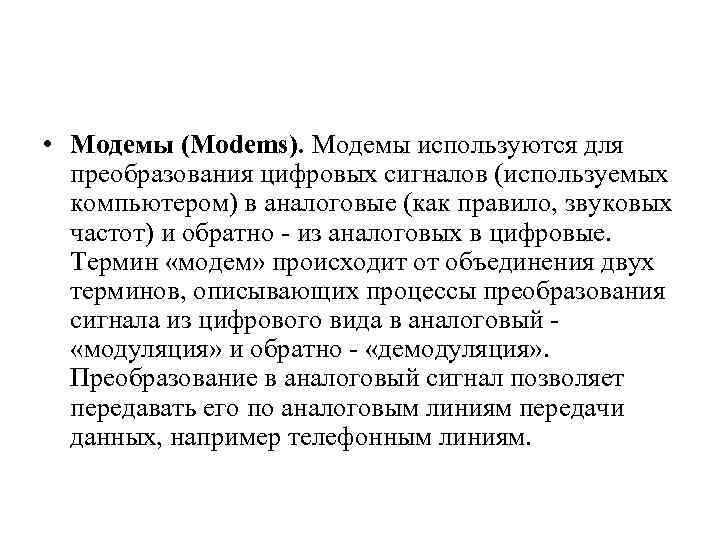

• Модемы (Modems). Модемы используются для преобразования цифровых сигналов (используемых компьютером) в аналоговые (как правило, звуковых частот) и обратно - из аналоговых в цифровые. Термин «модем» происходит от объединения двух терминов, описывающих процессы преобразования сигнала из цифрового вида в аналоговый - «модуляция» и обратно - «демодуляция» . Преобразование в аналоговый сигнал позволяет передавать его по аналоговым линиям передачи данных, например телефонным линиям.

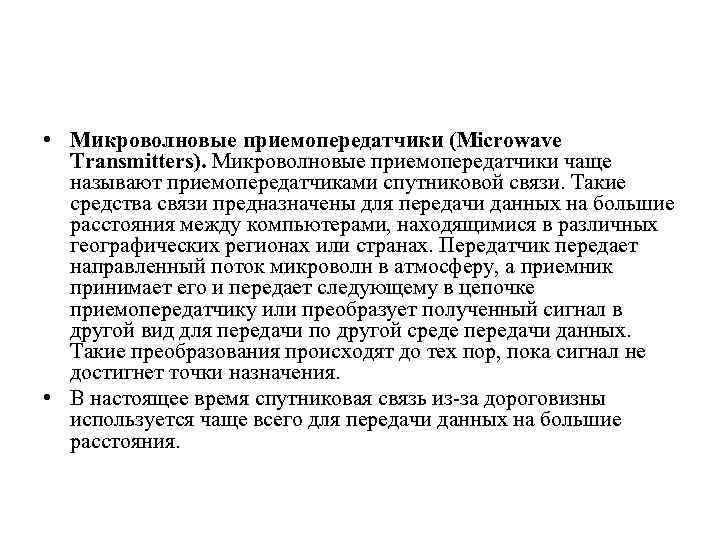

• Микроволновые приемопередатчики (Microwave Transmitters). Микроволновые приемопередатчики чаще называют приемопередатчиками спутниковой связи. Такие средства связи предназначены для передачи данных на большие расстояния между компьютерами, находящимися в различных географических регионах или странах. Передатчик передает направленный поток микроволн в атмосферу, а приемник принимает его и передает следующему в цепочке приемопередатчику или преобразует полученный сигнал в другой вид для передачи по другой среде передачи данных. Такие преобразования происходят до тех пор, пока сигнал не достигнет точки назначения. • В настоящее время спутниковая связь из-за дороговизны используется чаще всего для передачи данных на большие расстояния.

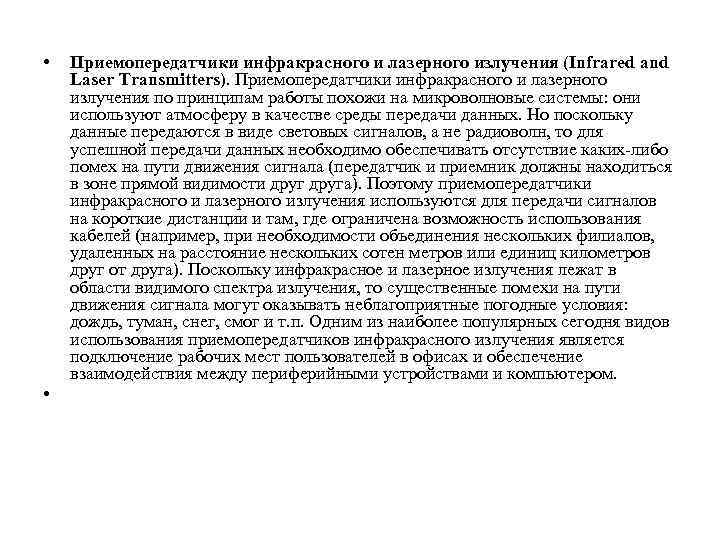

• • Приемопередатчики инфракрасного и лазерного излучения (Infrared and Laser Transmitters). Приемопередатчики инфракрасного и лазерного излучения по принципам работы похожи на микроволновые системы: они используют атмосферу в качестве среды передачи данных. Но поскольку данные передаются в виде световых сигналов, а не радиоволн, то для успешной передачи данных необходимо обеспечивать отсутствие каких-либо помех на пути движения сигнала (передатчик и приемник должны находиться в зоне прямой видимости друга). Поэтому приемопередатчики инфракрасного и лазерного излучения используются для передачи сигналов на короткие дистанции и там, где ограничена возможность использования кабелей (например, при необходимости объединения нескольких филиалов, удаленных на расстояние нескольких сотен метров или единиц километров друг от друга). Поскольку инфракрасное и лазерное излучения лежат в области видимого спектра излучения, то существенные помехи на пути движения сигнала могут оказывать неблагоприятные погодные условия: дождь, туман, снег, смог и т. п. Одним из наиболее популярных сегодня видов использования приемопередатчиков инфракрасного излучения является подключение рабочих мест пользователей в офисах и обеспечение взаимодействия между периферийными устройствами и компьютером.
