Топологии беспроводных сетей

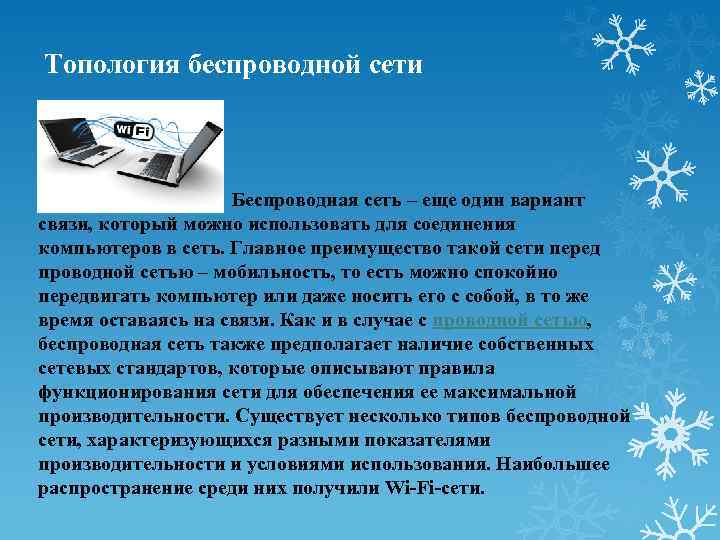

Топология беспроводной сети Беспроводная сеть – еще один вариант связи, который можно использовать для соединения компьютеров в сеть. Главное преимущество такой сети перед проводной сетью – мобильность, то есть можно спокойно передвигать компьютер или даже носить его с собой, в то же время оставаясь на связи. Как и в случае с проводной сетью, беспроводная сеть также предполагает наличие собственных сетевых стандартов, которые описывают правила функционирования сети для обеспечения ее максимальной производительности. Существует несколько типов беспроводной сети, характеризующихся разными показателями производительности и условиями использования. Наибольшее распространение среди них получили Wi-Fi-сети.

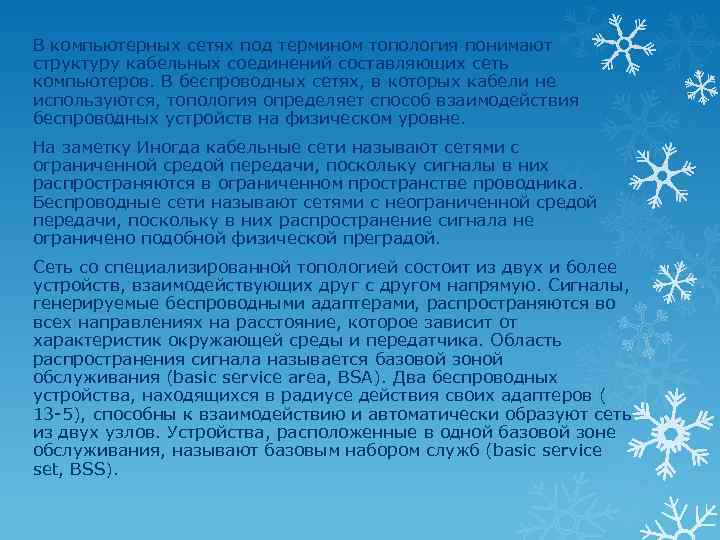

В компьютерных сетях под термином топология понимают структуру кабельных соединений составляющих сеть компьютеров. В беспроводных сетях, в которых кабели не используются, топология определяет способ взаимодействия беспроводных устройств на физическом уровне. На заметку Иногда кабельные сети называют сетями с ограниченной средой передачи, поскольку сигналы в них распространяются в ограниченном пространстве проводника. Беспроводные сети называют сетями с неограниченной средой передачи, поскольку в них распространение сигнала не ограничено подобной физической преградой. Сеть со специализированной топологией состоит из двух и более устройств, взаимодействующих друг с другом напрямую. Сигналы, генерируемые беспроводными адаптерами, распространяются во всех направлениях на расстояние, которое зависит от характеристик окружающей среды и передатчика. Область распространения сигнала называется базовой зоной обслуживания (basic service area, BSA). Два беспроводных устройства, находящихся в радиусе действия своих адаптеров ( 13 -5), способны к взаимодействию и автоматически образуют сеть из двух узлов. Устройства, расположенные в одной базовой зоне обслуживания, называют базовым набором служб (basic service set, BSS).

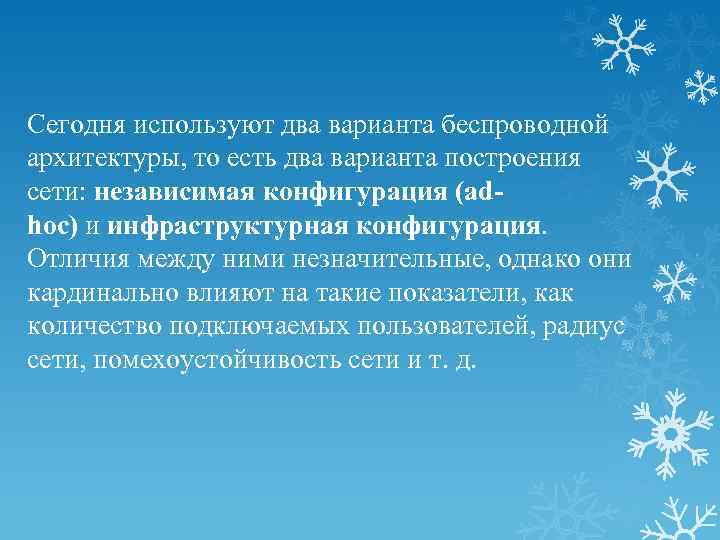

Сегодня используют два варианта беспроводной архитектуры, то есть два варианта построения сети: независимая конфигурация (adhoc) и инфраструктурная конфигурация. Отличия между ними незначительные, однако они кардинально влияют на такие показатели, как количество подключаемых пользователей, радиус сети, помехоустойчивость сети и т. д.

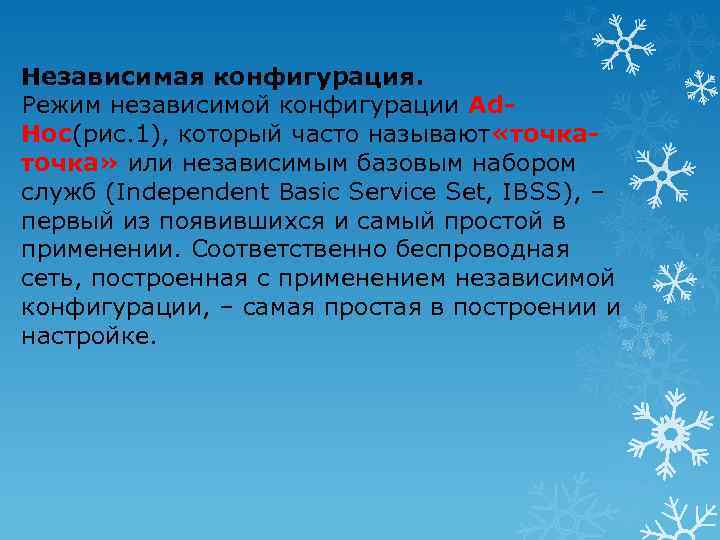

Независимая конфигурация. Режим независимой конфигурации Ad. Hoc(рис. 1), который часто называют «точка» или независимым базовым набором служб (Independent Basic Service Set, IBSS), – первый из появившихся и самый простой в применении. Соответственно беспроводная сеть, построенная с применением независимой конфигурации, – самая простая в построении и настройке.

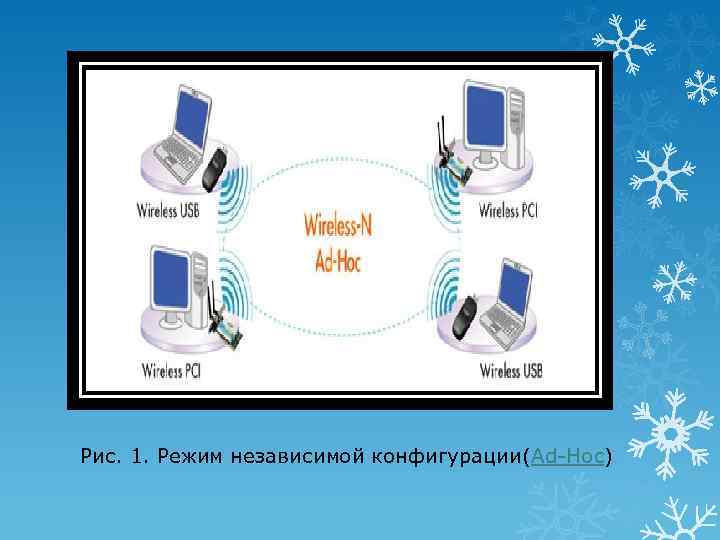

Рис. 1. Режим независимой конфигурации(Ad-Hoc)

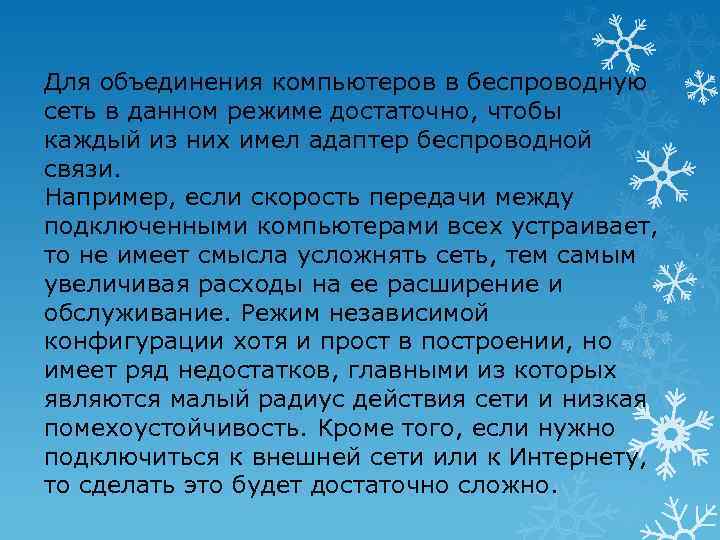

Для объединения компьютеров в беспроводную сеть в данном режиме достаточно, чтобы каждый из них имел адаптер беспроводной связи. Например, если скорость передачи между подключенными компьютерами всех устраивает, то не имеет смысла усложнять сеть, тем самым увеличивая расходы на ее расширение и обслуживание. Режим независимой конфигурации хотя и прост в построении, но имеет ряд недостатков, главными из которых являются малый радиус действия сети и низкая помехоустойчивость. Кроме того, если нужно подключиться к внешней сети или к Интернету, то сделать это будет достаточно сложно.

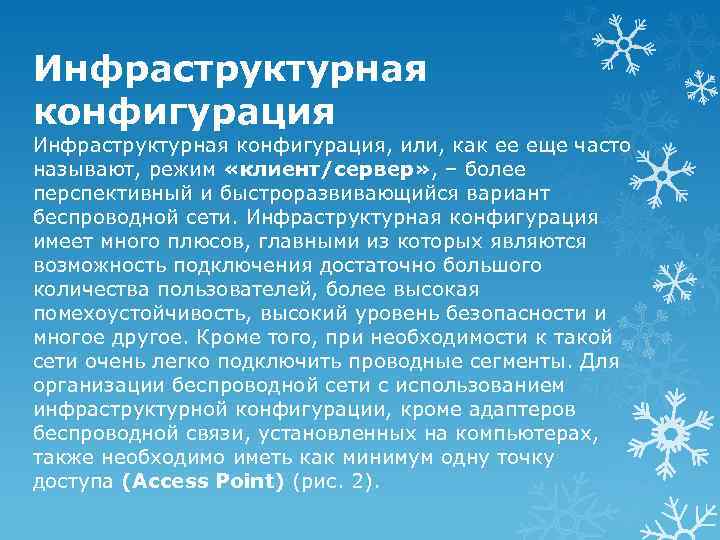

Инфраструктурная конфигурация, или, как ее еще часто называют, режим «клиент/сервер» , – более перспективный и быстроразвивающийся вариант беспроводной сети. Инфраструктурная конфигурация имеет много плюсов, главными из которых являются возможность подключения достаточно большого количества пользователей, более высокая помехоустойчивость, высокий уровень безопасности и многое другое. Кроме того, при необходимости к такой сети очень легко подключить проводные сегменты. Для организации беспроводной сети с использованием инфраструктурной конфигурации, кроме адаптеров беспроводной связи, установленных на компьютерах, также необходимо иметь как минимум одну точку доступа (Access Point) (рис. 2).
Рис. 2. Точка доступа (Access Point)
В этом случае конфигурация носит название базового набора служб (Basic Service Set, BSS). Точка доступа может работать как по прямому назначению, так и в составе проводной сети и служить в качестве моста между проводным и беспроводным сегментами сети. При такой конфигурации компьютеры «общаются» только с точкой доступа, которая и руководит передачей данных между ними (рис. 3. 3) (в проводной сети аналогом является концентратор).

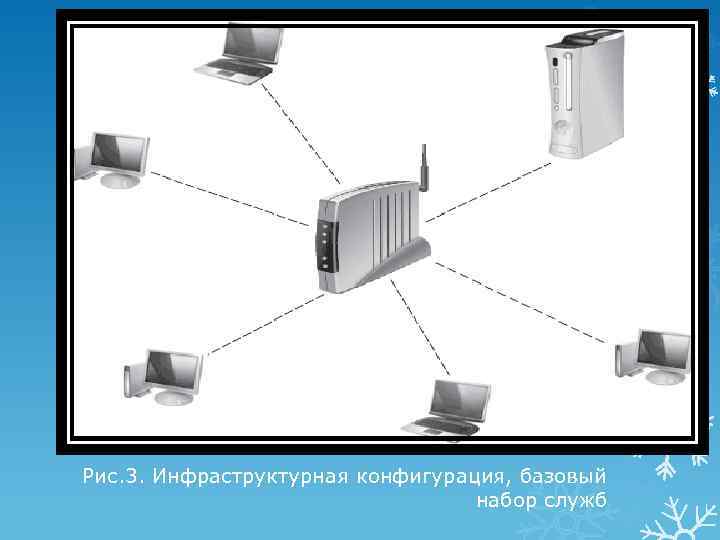

Рис. 3. Инфраструктурная конфигурация, базовый набор служб

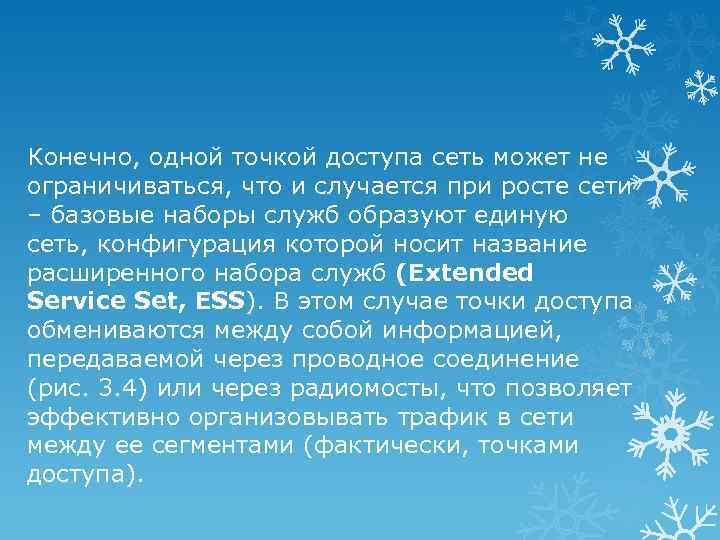

Конечно, одной точкой доступа сеть может не ограничиваться, что и случается при росте сети – базовые наборы служб образуют единую сеть, конфигурация которой носит название расширенного набора служб (Extended Service Set, ESS). В этом случае точки доступа обмениваются между собой информацией, передаваемой через проводное соединение (рис. 3. 4) или через радиомосты, что позволяет эффективно организовывать трафик в сети между ее сегментами (фактически, точками доступа).

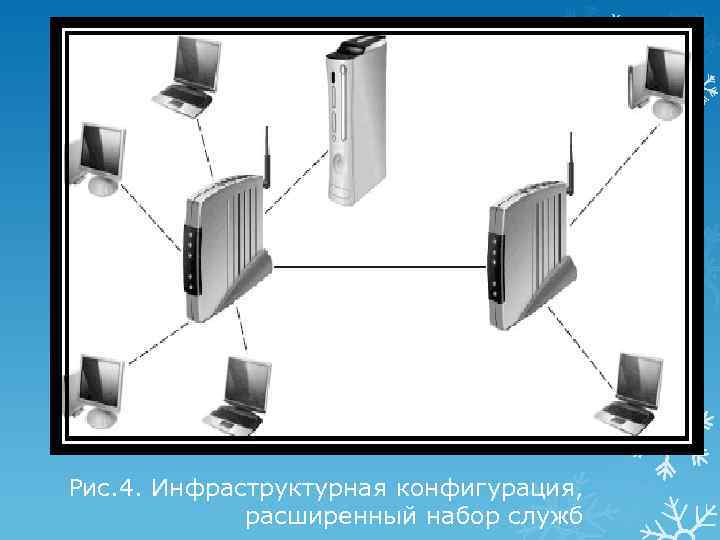

Рис. 4. Инфраструктурная конфигурация, расширенный набор служб

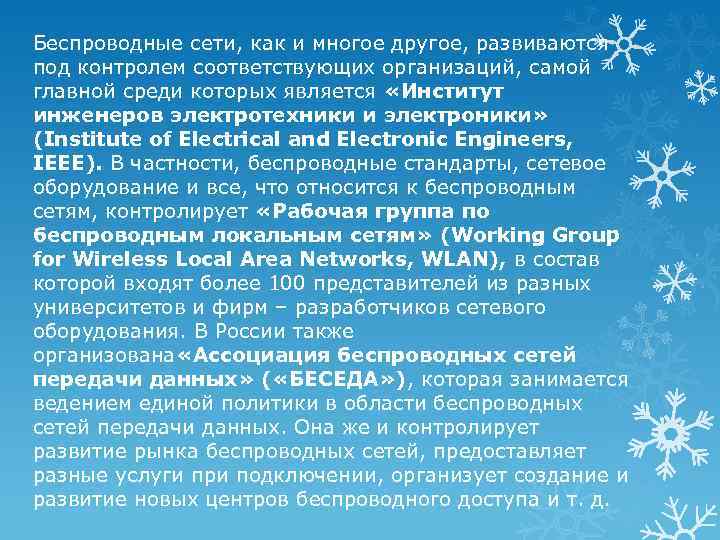

Беспроводные сети, как и многое другое, развиваются под контролем соответствующих организаций, самой главной среди которых является «Институт инженеров электротехники и электроники» (Institute of Electrical and Electronic Engineers, IEEE). В частности, беспроводные стандарты, сетевое оборудование и все, что относится к беспроводным сетям, контролирует «Рабочая группа по беспроводным локальным сетям» (Working Group for Wireless Local Area Networks, WLAN), в состав которой входят более 100 представителей из разных университетов и фирм – разработчиков сетевого оборудования. В России также организована «Ассоциация беспроводных сетей передачи данных» ( «БЕСЕДА» ), которая занимается ведением единой политики в области беспроводных сетей передачи данных. Она же и контролирует развитие рынка беспроводных сетей, предоставляет разные услуги при подключении, организует создание и развитие новых центров беспроводного доступа и т. д.

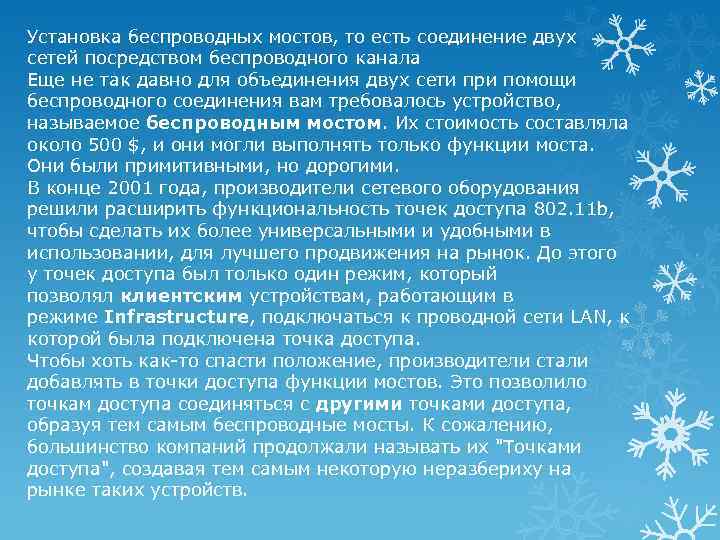

Установка беспроводных мостов, то есть соединение двух сетей посредством беспроводного канала Еще не так давно для объединения двух сети при помощи беспроводного соединения вам требовалось устройство, называемое беспроводным мостом. Их стоимость составляла около 500 $, и они могли выполнять только функции моста. Они были примитивными, но дорогими. В конце 2001 года, производители сетевого оборудования решили расширить функциональность точек доступа 802. 11 b, чтобы сделать их более универсальными и удобными в использовании, для лучшего продвижения на рынок. До этого у точек доступа был только один режим, который позволял клиентским устройствам, работающим в режиме Infrastructure, подключаться к проводной сети LAN, к которой была подключена точка доступа. Чтобы хоть как-то спасти положение, производители стали добавлять в точки доступа функции мостов. Это позволило точкам доступа соединяться с другими точками доступа, образуя тем самым беспроводные мосты. К сожалению, большинство компаний продолжали называть их "Точками доступа", создавая тем самым некоторую неразбериху на рынке таких устройств.

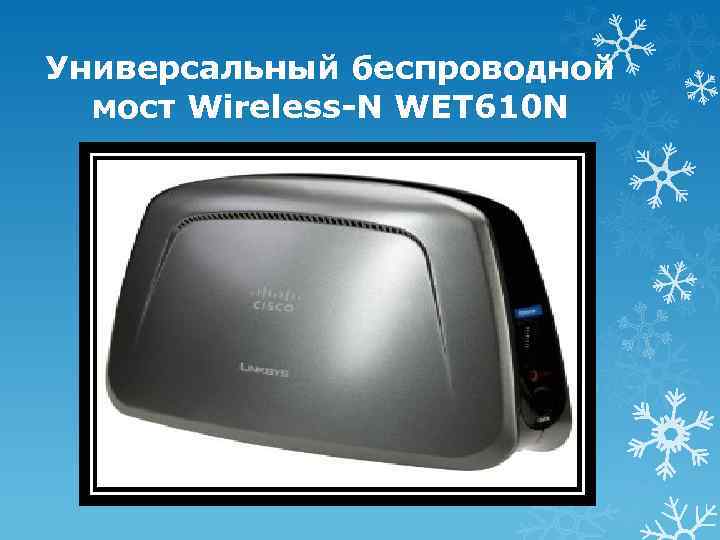

Универсальный беспроводной мост Wireless-N WET 610 N

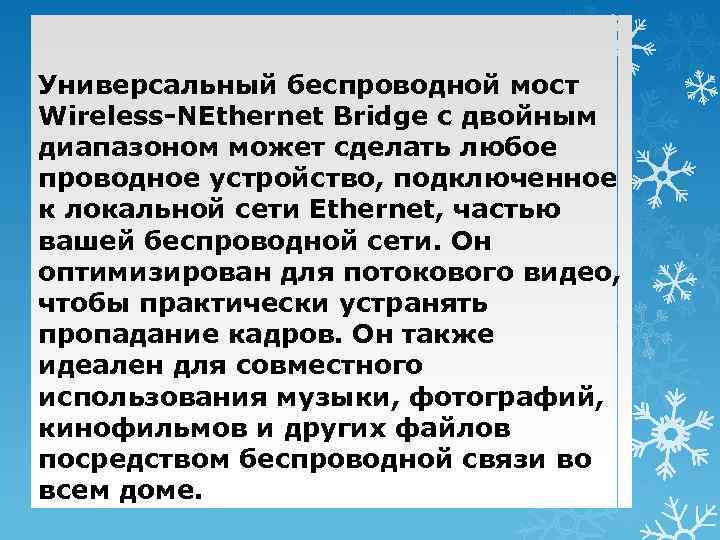

Универсальный беспроводной мост Wireless-NEthernet Bridge с двойным диапазоном может сделать любое проводное устройство, подключенное к локальной сети Ethernet, частью вашей беспроводной сети. Он оптимизирован для потокового видео, чтобы практически устранять пропадание кадров. Он также идеален для совместного использования музыки, фотографий, кинофильмов и других файлов посредством беспроводной связи во всем доме.

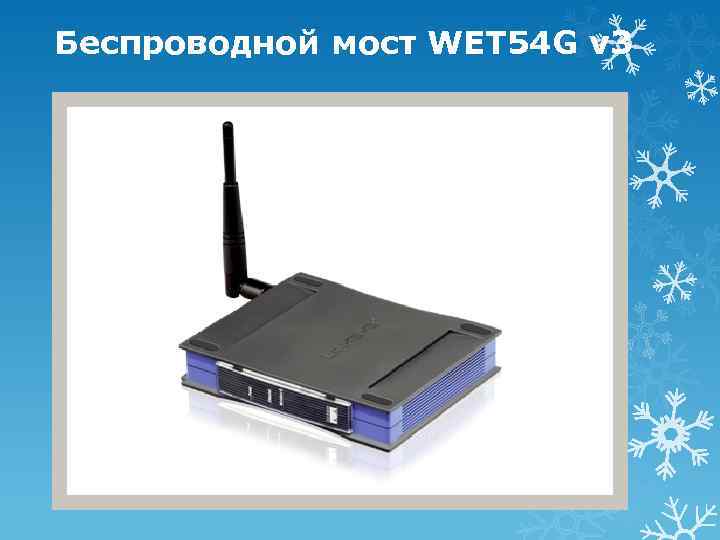

Беспроводной мост WET 54 G v 3

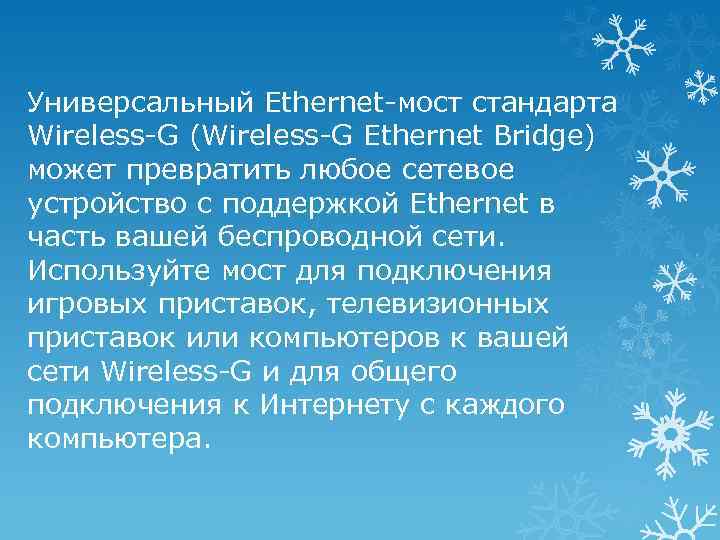

Универсальный Ethernet-мост стандарта Wireless-G (Wireless-G Ethernet Bridge) может превратить любое сетевое устройство с поддержкой Ethernet в часть вашей беспроводной сети. Используйте мост для подключения игровых приставок, телевизионных приставок или компьютеров к вашей сети Wireless-G и для общего подключения к Интернету с каждого компьютера.
