ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ

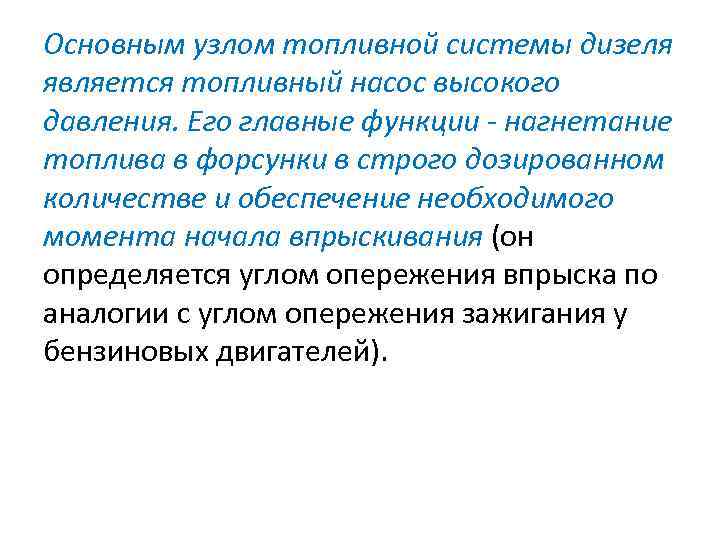

Основным узлом топливной системы дизеля является топливный насос высокого давления. Его главные функции - нагнетание топлива в форсунки в строго дозированном количестве и обеспечение необходимого момента начала впрыскивания (он определяется углом опережения впрыска по аналогии с углом опережения зажигания у бензиновых двигателей).

В зависимости от конструкции различают следующие виды топливных насосов высокого давления: рядный, распределительный и магистральный. В рядном насосе нагнетание топлива в цилиндр производится отдельной плунжерной парой. Распределительный насос имеет один или несколько плунжеров, которые обеспечивают нагнетание и распределение топлива по всем цилиндрам. Магистральные насосы осуществляют только нагнетание топлива в аккумулятор.

Рядный ТНВД имеет плунжерные пары по числу цилиндров. Плунжерные пары установлены в корпусе насоса, в котором выполнены каналы для подвода и отвода топлива. Движение плунжера осуществляется от кулачкового вала, который в свою очередь имеет привод от коленчатого вала двигателя. Плунжеры постоянно прижимаются к кулачкам с помощью пружин.

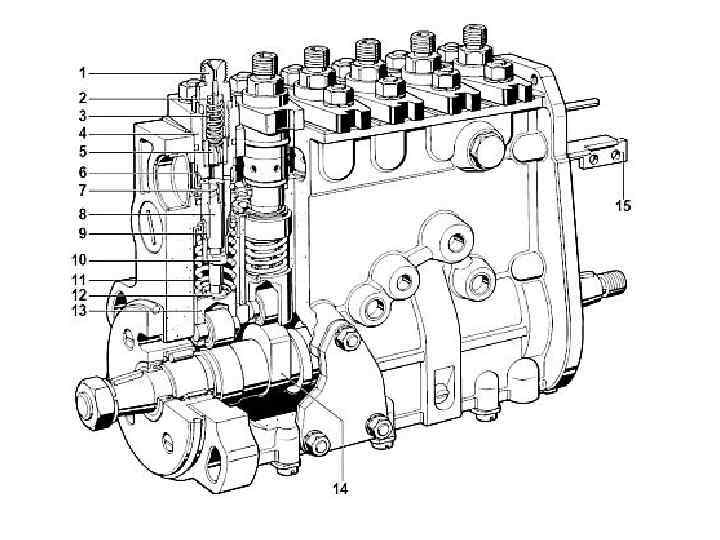

1. штуцер напорной магистрали; 2. седло клапана; 3. пружина клапана; 4. корпус насосной секции; 5. нагнетательный клапан; 6. впускное и выпускное отверстия; 7. наклонная поверхность плунжера; 8. плунжер; 9. втулка; 10. рычаг управления плунжером; 11. возвратная плунжерная пружина; 12. пружина толкателя; 13. роликовый толкатель; 14. кулачок; 15. зубчатая рейка.

При вращении кулачкового вала кулачок набегает на толкатель плунжера. Плунжер двигается вверх по втулке, при этом последовательно закрываются выпускное и впускное отверстие. Создается давление, при котором открывается нагнетательный клапан, и топливо по топливопроводу поступает к соответствующей форсунке.

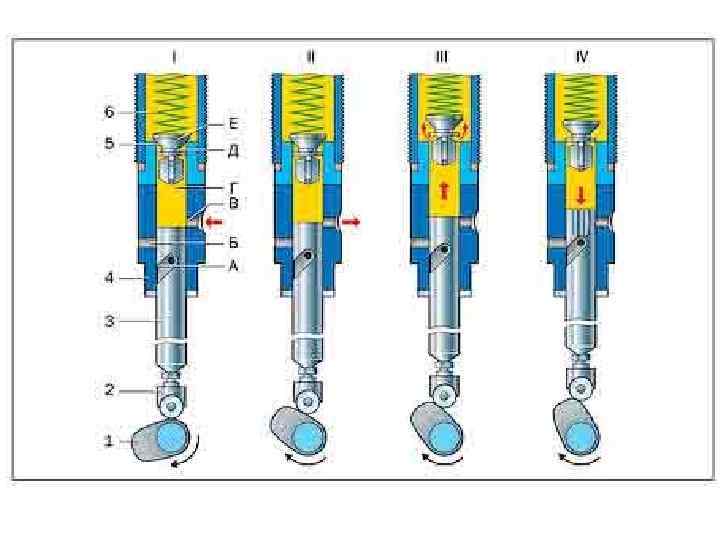

Порядок работы плунжерной пары: I — впуск топлива (наполнение); II — начало движения плунжера вверх; III — момент начала нагнетания; IV — момент отсечки подачи; А — отсечная кромка; Б — перепускное окно; В — впускное окно; Г — надплунжерное пространство; Д — разгрузочный поясок; Е — запорная часть клапана; 1 — кулачок; 2 — толкатель; 3 — плунжер; 4 — втулка плунжера; 5 — нагнетательный клапан; 6 — пружина клапана

Регулирование количества подаваемого топлива и момента его подачи может осуществляться механическим путем или с помощью электроники. Механическое регулирование количества подаваемого топлива осуществляется поворотом плунжера во втулке. Для поворота на плунжере выполнена шестерня, которая соединена с зубчатой рейкой. Рейка связана с педалью газа. Верхняя кромка плунжера имеет наклонную поверхность, поэтому при повороте отсечка топлива и соответственно его количество будет изменяться.
