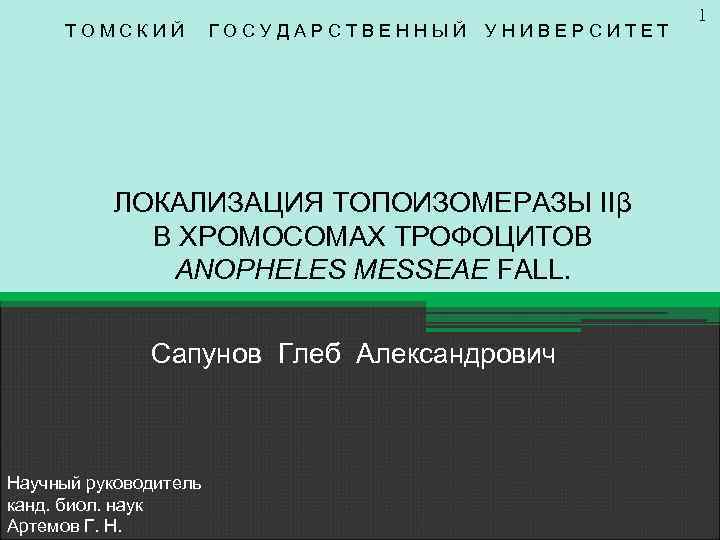

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ЛОКАЛИЗАЦИЯ ТОПОИЗОМЕРАЗЫ IIβ В ХРОМОСОМАХ ТРОФОЦИТОВ ANOPHELES MESSEAE FALL. Сапунов Глеб Александрович Научный руководитель канд. биол. наук Артемов Г. Н. 1
2 3 L 3 R а 2 XL Рисунок 1 - Районы прикрепления хромосом к ядерной оболочке у Anopheles messeae Рисунок 2 - Районы прикрепления хромосом к ядерной оболочке у Anopheles messeae (по Стегнию, 1979) Примечание: а - район прикрепления XL б- район прикрепления 3 L, 3 R

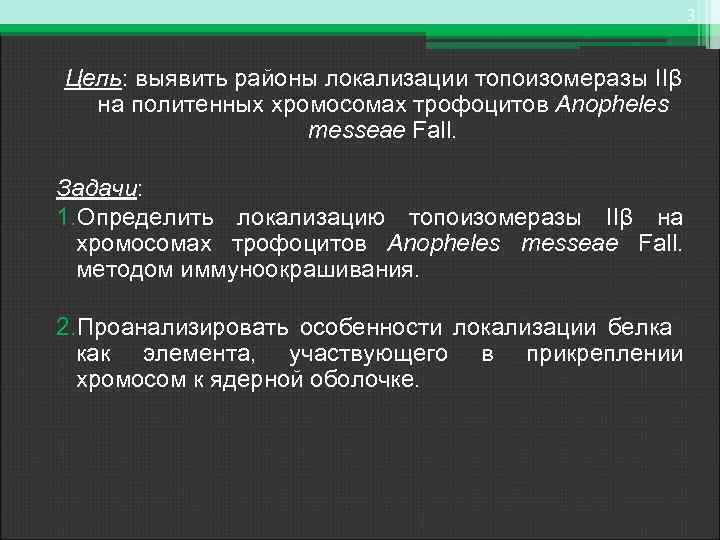

3 Цель: выявить районы локализации топоизомеразы IIβ на политенных хромосомах трофоцитов Anopheles messeae Fall. Задачи: 1. Определить локализацию топоизомеразы IIβ на хромосомах трофоцитов Anopheles messeae Fall. методом иммуноокрашивания. 2. Проанализировать особенности локализации белка как элемента, участвующего в прикреплении хромосом к ядерной оболочке.
4 б а Рисунок 3 – Локализация топоизомеразы IIβ на хромосомах Anopheles messeae Примечание: а – локализация на хромосомах XL, 2, 3 R б - локализация в прицентромерном районе хромосомы 3 R
5 а Рисунок 4 – Локализация топоизомеразы IIβ на хромосомах Anopheles messeae Примечание: а – локализация на хромосоме 3 R б - локализация на хромосоме 2 б
6 а Рисунок 5 – Локализация топоизомеразы IIβ на хромосомах Anopheles messeae Примечание: а, б – локализация на хромосомах XL, 2, 3 R, 3 L б

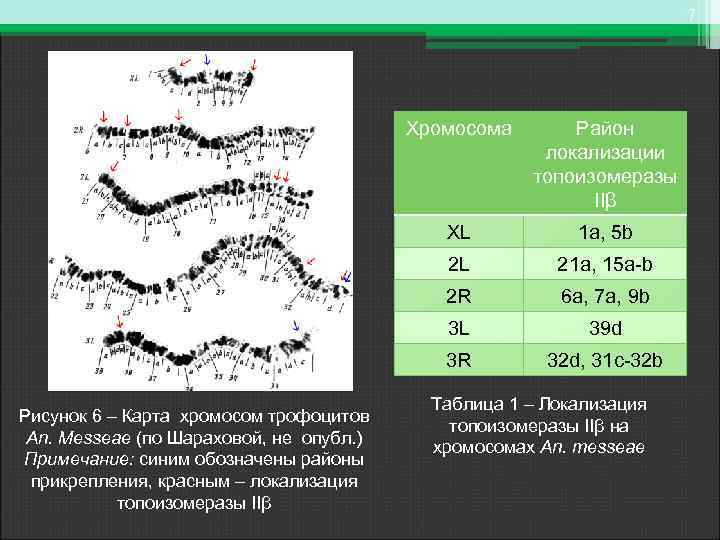

7 Хромосома XL 1 a, 5 b 2 L 21 a, 15 a-b 2 R 6 a, 7 a, 9 b 3 L 39 d 3 R Рисунок 6 – Карта хромосом трофоцитов An. Messeae (по Шараховой, не опубл. ) Примечание: синим обозначены районы прикрепления, красным – локализация топоизомеразы IIβ Район локализации топоизомеразы IIβ 32 d, 31 c-32 b Таблица 1 – Локализация топоизомеразы IIβ на хромосомах An. messeae

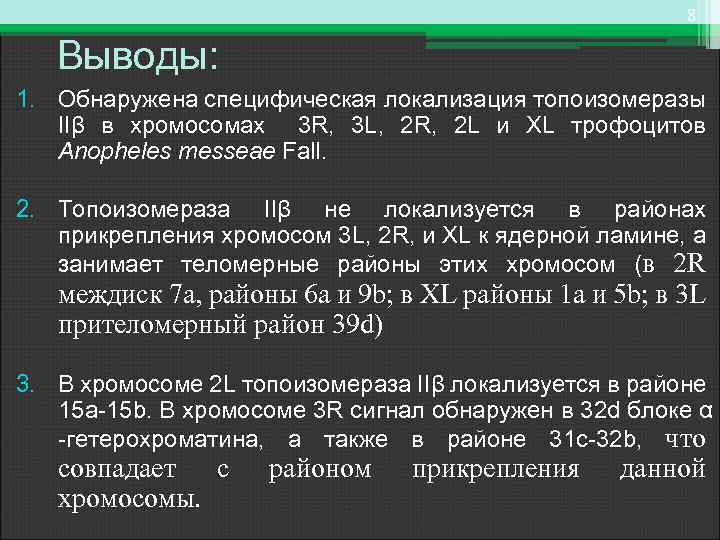

8 Выводы: 1. Обнаружена специфическая локализация топоизомеразы IIβ в хромосомах 3 R, 3 L, 2 R, 2 L и XL трофоцитов Anopheles messeae Fall. 2. Топоизомераза IIβ не локализуется в районах прикрепления хромосом 3 L, 2 R, и XL к ядерной ламине, а занимает теломерные районы этих хромосом (в 2 R междиск 7 а, районы 6 а и 9 b; в XL районы 1 а и 5 b; в 3 L прителомерный район 39 d) 3. В хромосоме 2 L топоизомераза IIβ локализуется в районе 15 а-15 b. В хромосоме 3 R сигнал обнаружен в 32 d блоке α -гетерохроматина, а также в районе 31 с-32 b, что совпадает с хромосомы. районом прикрепления данной
