Томский государственный университет Институт военного образования Военная кафедра Преподаватель: майор Скиба Д. А. Томск 2016 г.
Тема № 4: «Организация, вооружение и боевая техника подразделений мотострелкового отделения, взвода, роты» .

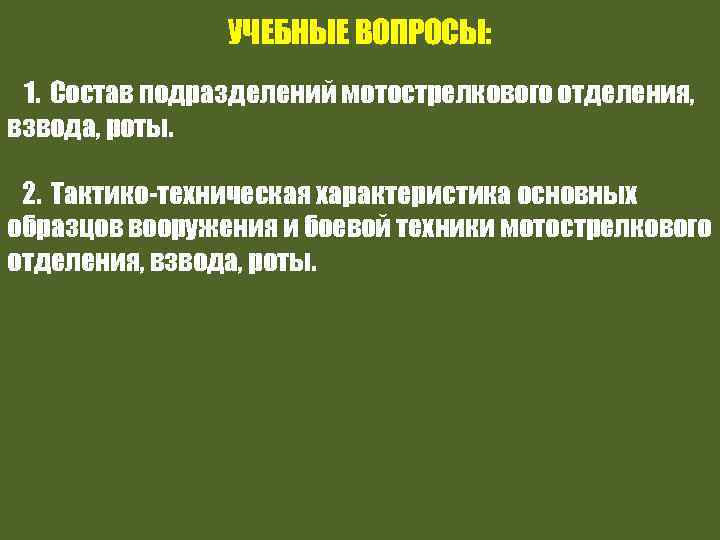

УЧЕБНЫЕ ВОПРОСЫ: 1. Состав подразделений мотострелкового отделения, взвода, роты. 2. Тактико-техническая характеристика основных образцов вооружения и боевой техники мотострелкового отделения, взвода, роты.

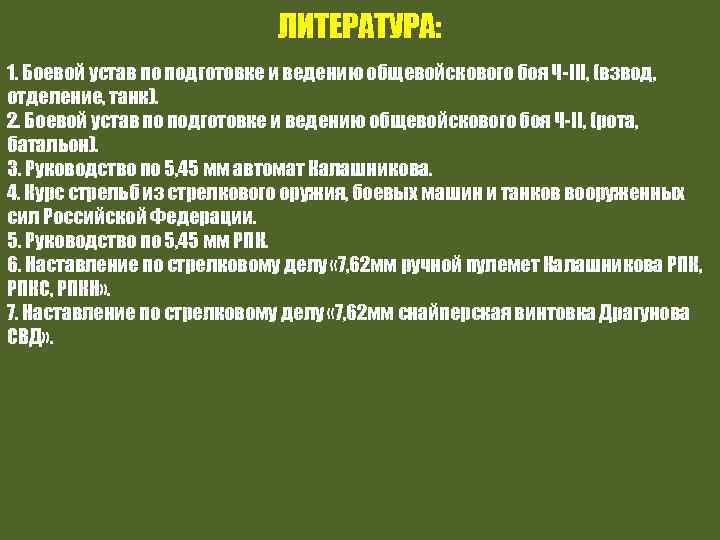

ЛИТЕРАТУРА: 1. Боевой устав по подготовке и ведению общевойскового боя Ч-III, (взвод, отделение, танк). 2. Боевой устав по подготовке и ведению общевойскового боя Ч-II, (рота, батальон). 3. Руководство по 5, 45 мм автомат Калашникова. 4. Курс стрельб из стрелкового оружия, боевых машин и танков вооруженных сил Российской Федерации. 5. Руководство по 5, 45 мм РПК. 6. Наставление по стрелковому делу « 7, 62 мм ручной пулемет Калашникова РПК, РПКС, РПКН» . 7. Наставление по стрелковому делу « 7, 62 мм снайперская винтовка Драгунова СВД» .
1 -й учебный вопрос Состав подразделений мотострелкового отделения, взвода, роты.

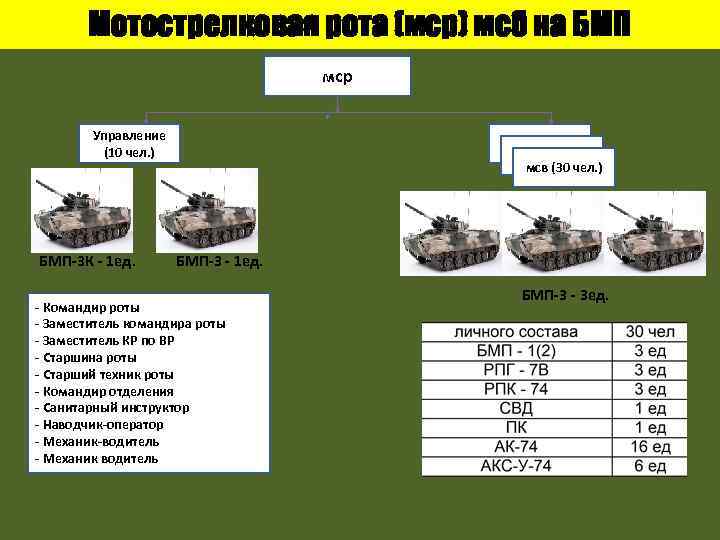

Мотострелковая рота (мср) мсб на БМП мср Управление (10 чел. ) БМП-3 К - 1 ед. мсв (30 чел. ) БМП-3 - 1 ед. - Командир роты - Заместитель командира роты - Заместитель КР по ВР - Старшина роты - Старший техник роты - Командир отделения - Санитарный инструктор - Наводчик-оператор - Механик-водитель - Механик водитель БМП-3 - 3 ед.

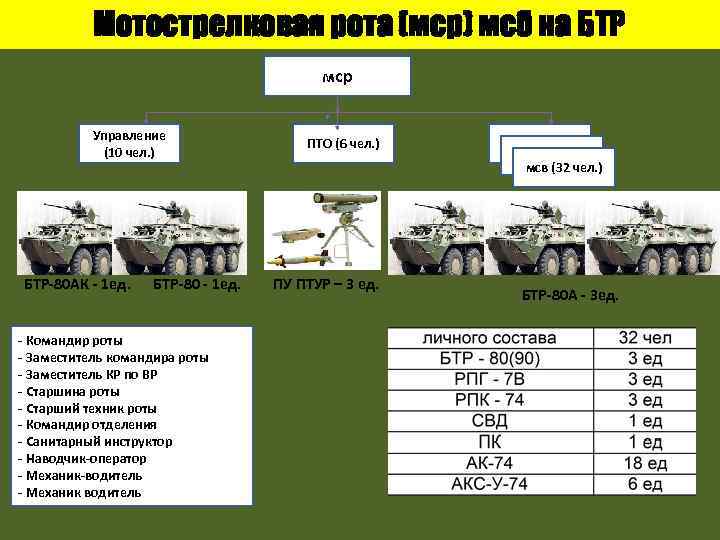

Мотострелковая рота (мср) мсб на БТР мср Управление (10 чел. ) БТР-80 АК - 1 ед. БТР-80 - 1 ед. - Командир роты - Заместитель командира роты - Заместитель КР по ВР - Старшина роты - Старший техник роты - Командир отделения - Санитарный инструктор - Наводчик-оператор - Механик-водитель - Механик водитель ПТО (6 чел. ) мсв (32 чел. ) ПУ ПТУР – 3 ед. БТР-80 А - 3 ед.
2 -й учебный вопрос Тактико-техническая характеристика основных образцов вооружения и боевой техники мотострелкового отделения, взвода, роты.

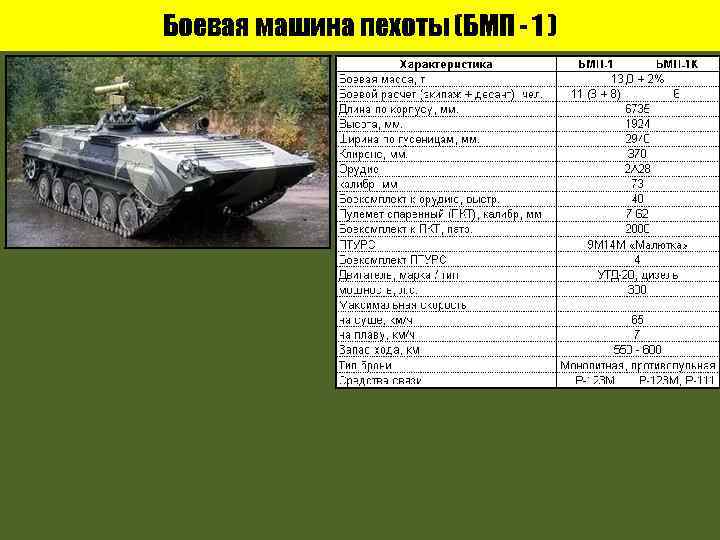

Боевая машина пехоты (БМП - 1 )

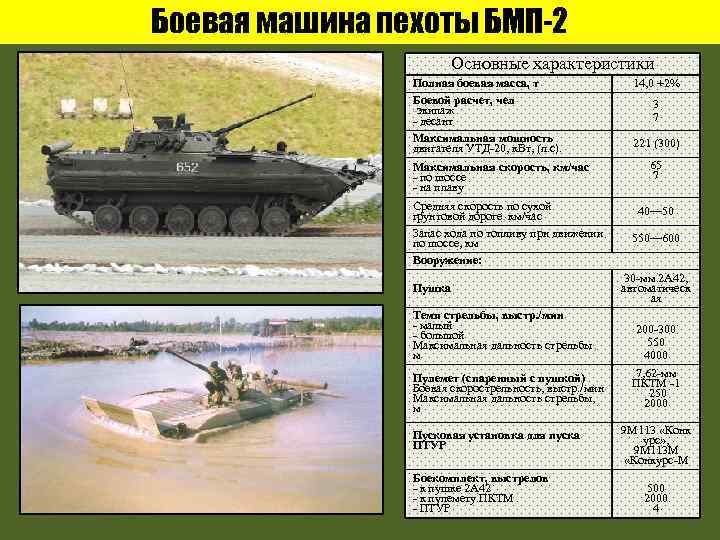

Боевая машина пехоты БМП-2 Основные характеристики Полная боевая масса, т Боевой расчет, чел -экипаж - десант Максимальная мощность двигателя УТД-20, к. Вт, (л. с). Максимальная скорость, км/час - по шоссе - на плаву Средняя скорость по сухой грунтовой дороге, км/час Запас хода по топливу при движении по шоссе, км Вооружение: Пушка 14, 0 +2% 3 7 221 (300) 65 7 40— 50 550— 600 30 -мм 2 А 42, автоматическ ая Темп стрельбы, выстр. /мин - малый - большой Максимальная дальность стрельбы, м 200 -300 550 4000 Пулемет (спаренный с пушкой) Боевая скорострельность, выстр. /мин Максимальная дальность стрельбы, м 7, 62 -мм ПКТМ -1 250 2000 Пусковая установка для пуска ПТУР Боекомплект, выстрелов - к пушке 2 А 42 - к пулемету ПКТМ - ПТУР 9 М 113 «Конк урс» , 9 М 113 М «Конкурс-М 500 2000 4

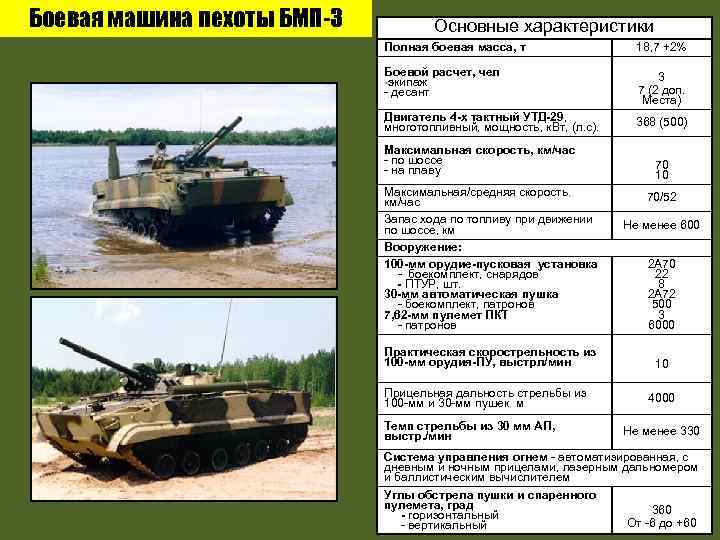

Боевая машина пехоты БМП-3 Основные характеристики Полная боевая масса, т 18, 7 +2% Боевой расчет, чел -экипаж - десант 3 7 (2 доп. Места) Двигатель 4 -х тактный УТД-29, многотопливный, мощность, к. Вт, (л. с). 368 (500) Максимальная скорость, км/час - по шоссе - на плаву Максимальная/средняя скорость, км/час Запас хода по топливу при движении по шоссе, км Вооружение: 100 -мм орудие-пусковая установка - боекомплект, снарядов - ПТУР, шт. 30 -мм автоматическая пушка - боекомплект, патронов 7, 62 -мм пулемет ПКТ - патронов Практическая скорострельность из 100 -мм орудия-ПУ, выстрл/мин Прицельная дальность стрельбы из 100 -мм и 30 -мм пушек, м Темп стрельбы из 30 мм АП, выстр. /мин 70 10 70/52 Не менее 600 2 А 70 22 8 2 А 72 500 3 6000 10 4000 Не менее 330 Система управления огнем - автоматизированная, с дневным и ночным прицелами, лазерным дальномером и баллистическим вычислителем Углы обстрела пушки и спаренного пулемета, град 360 - горизонтальный От -6 до +60 - вертикальный

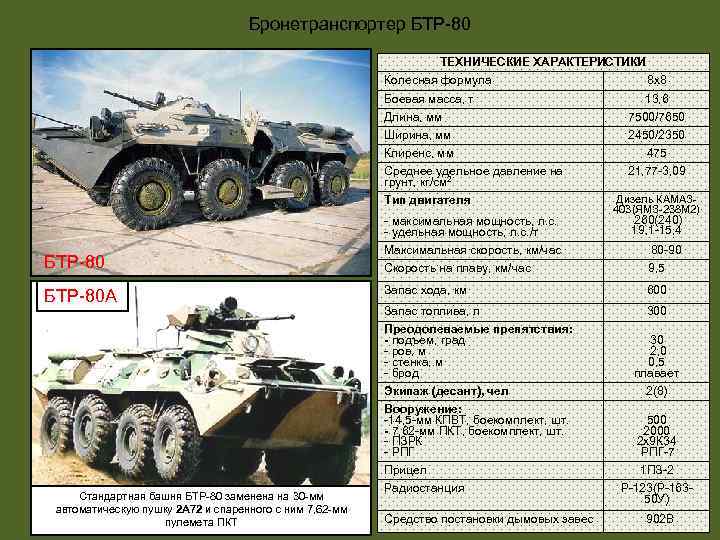

Бронетранспортер БТР-80 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Колесная формула 8 х8 Боевая масса, т Длина, мм 13, 6 7500/7650 Ширина, мм Клиренс, мм Среднее удельное давление на грунт, кг/см 2 2450/2350 475 21, 77 -3, 09 Тип двигателя БТР-80 А Дизель КАМАЗ 403(ЯМЗ-238 М 2) 260(240) - максимальная мощность, л. с. 19, 1 -15, 4 - удельная мощность, л. с. /т Максимальная скорость, км/час 80 -90 Скорость на плаву, км/час 9, 5 Запас хода, км 600 Запас топлива, л Преодолеваемые препятствия: - подъем, град - ров, м - стенка, м - брод 300 30 2, 0 0, 5 плавает Экипаж (десант), чел Вооружение: -14, 5 -мм КПВТ, боекомплект, шт. - 7, 62 -мм ПКТ, боекомплект, шт. - ПЗРК - РПГ Стандартная башня БТР-80 заменена на 30 -мм автоматическую пушку 2 А 72 и спаренного с ним 7, 62 -мм пулемета ПКТ Прицел Радиостанция 2(8) 500 2000 2 х9 К 34 РПГ-7 1 ПЗ-2 Р-123(Р-16350 У) Средство постановки дымовых завес 902 В

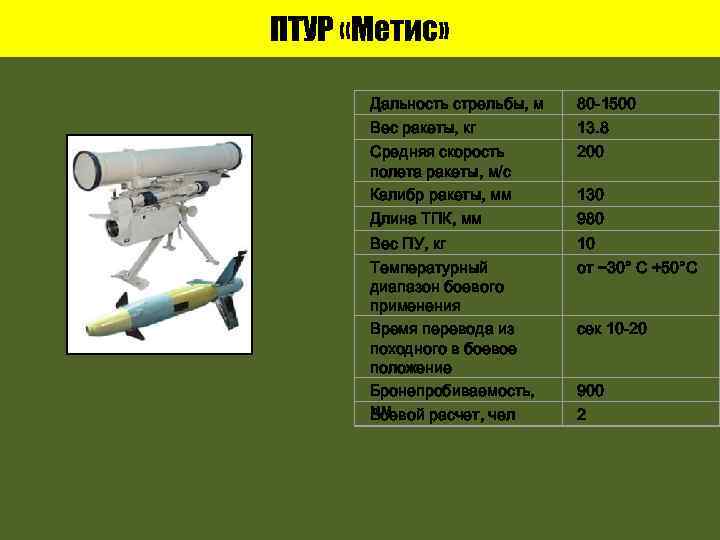

ПТУР «Метис» Дальность стрельбы, м 80 -1500 Вес ракеты, кг 13. 8 Средняя скорость полета ракеты, м/с Калибр ракеты, мм 200 Длина ТПК, мм 980 Вес ПУ, кг 10 Температурный диапазон боевого применения Время перевода из походного в боевое положение Бронепробиваемость, мм Боевой расчет, чел от − 30° С +50°С 130 сек 10 -20 900 2

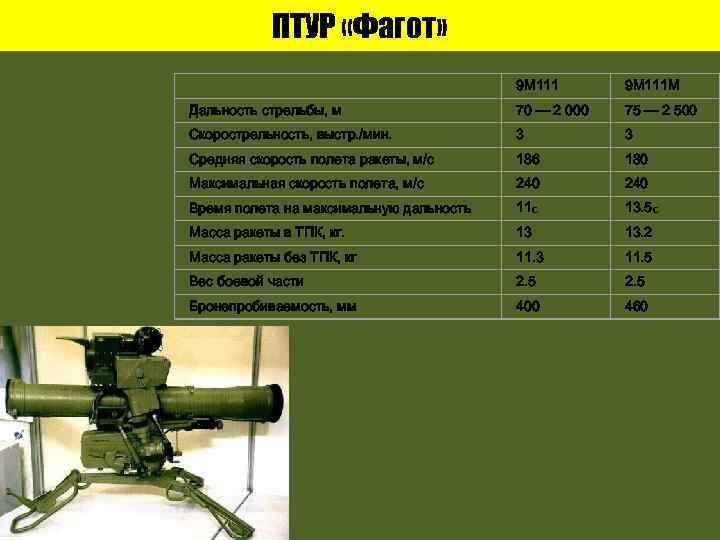

ПТУР «Фагот» 9 М 111 М Дальность стрельбы, м 70 — 2 000 75 — 2 500 Скорострельность, выстр. /мин. 3 3 Средняя скорость полета ракеты, м/с 186 180 Максимальная скорость полета, м/с 240 Время полета на максимальную дальность 11 с 13. 5 с Масса ракеты в ТПК, кг. 13 13. 2 Масса ракеты без ТПК, кг 11. 3 11. 5 Вес боевой части 2. 5 Бронепробиваемость, мм 400 460

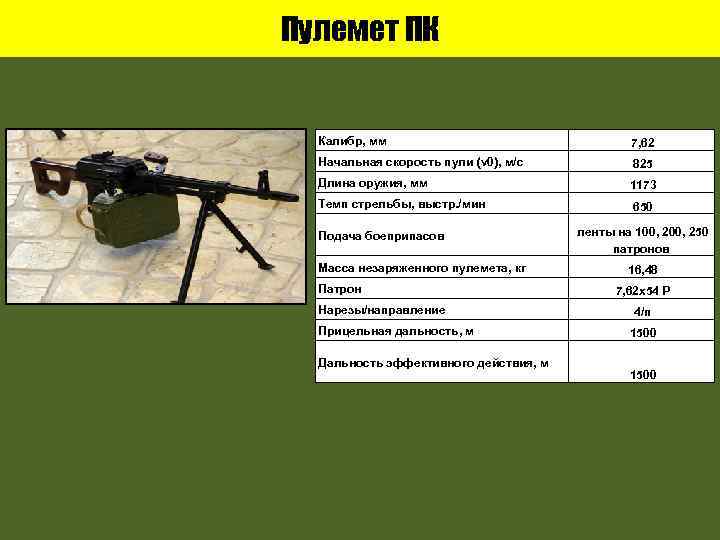

Пулемет ПК Калибр, мм 7, 62 Начальная скорость пули (v 0), м/с 825 Длина оружия, мм 1173 Темп стрельбы, выстр. /мин 650 Подача боеприпасов Масса незаряженного пулемета, кг Патрон Нарезы/направление Прицельная дальность, м Дальность эффективного действия, м ленты на 100, 250 патронов 16, 48 7, 62 x 54 Р 4/п 1500

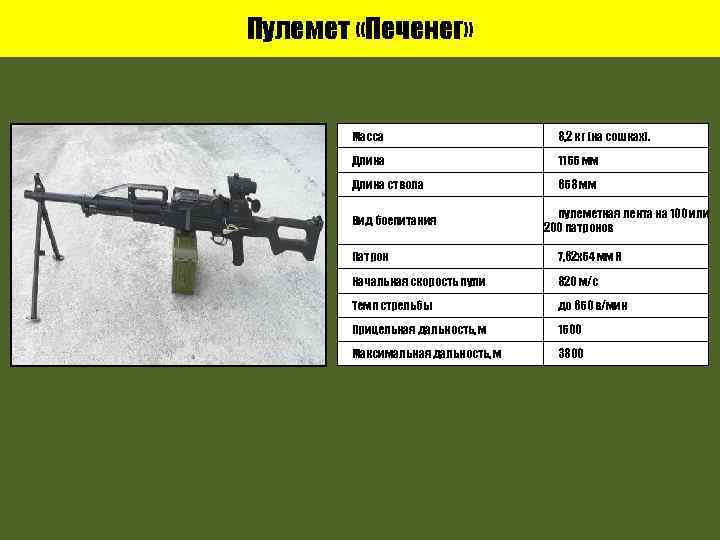

Пулемет «Печенег» Масса 8, 2 кг (на сошках). Длина 1155 мм Длина ствола 658 мм Вид боепитания пулеметная лента на 100 или 200 патронов Патрон 7, 62 x 54 мм R Начальная скорость пули 820 м/с Темп стрельбы до 650 в/мин Прицельная дальность, м 1500 Максимальная дальность, м 3800

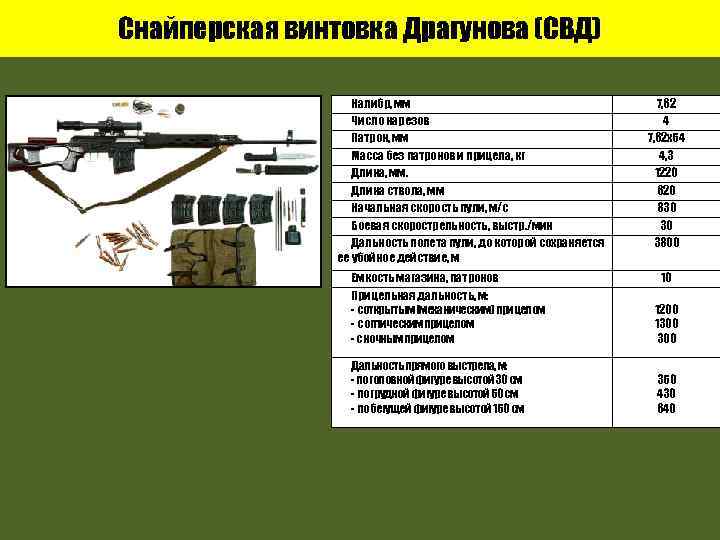

Снайперская винтовка Драгунова (СВД) Калибр, мм Число нарезов Патрон, мм Масса без патронов и прицела, кг Длина, мм. Длина ствола, мм Начальная скорость пули, м/с Боевая скорострельность, выстр. /мин Дальность полета пули, до которой сохраняется ее убойное действие, м 7, 62 4 7, 62 x 54 4, 3 1220 620 830 30 3800 Емкость магазина, патронов Прицельная дальность, м: - соткрытым (механическим) прицелом - с оптическим прицелом - с ночным прицелом 10 1200 1300 Дальность прямого выстрела, м: - по головной фигуре высотой 30 см - по грудной фигуре высотой 50 см - по бегущей фигуре высотой 150 см 350 430 640

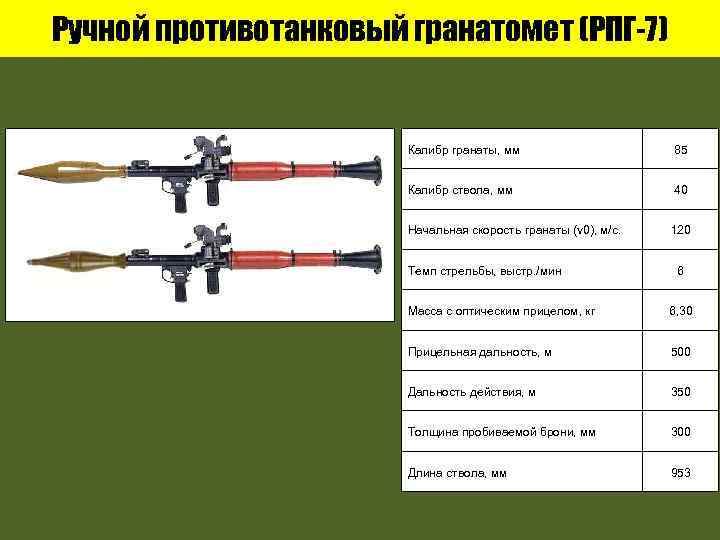

Ручной противотанковый гранатомет (РПГ-7) Калибр гранаты, мм 85 Калибр ствола, мм 40 Начальная скорость гранаты (v 0), м/с. 120 Темп стрельбы, выстр. /мин 6 Масса с оптическим прицелом, кг 6, 30 Прицельная дальность, м 500 Дальность действия, м 350 Толщина пробиваемой брони, мм 300 Длина ствола, мм 953

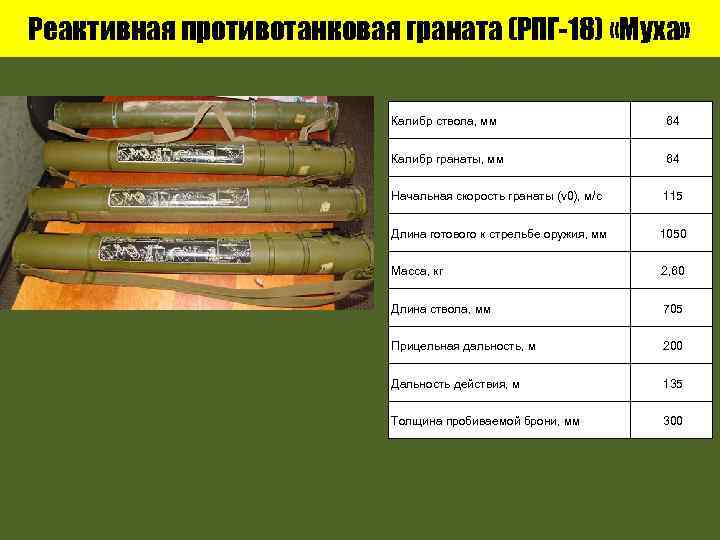

Реактивная противотанковая граната (РПГ-18) «Муха» Калибр ствола, мм 64 Калибр гранаты, мм 64 Начальная скорость гранаты (v 0), м/с 115 Длина готового к стрельбе оружия, мм 1050 Масса, кг 2, 60 Длина ствола, мм 705 Прицельная дальность, м 200 Дальность действия, м 135 Толщина пробиваемой брони, мм 300

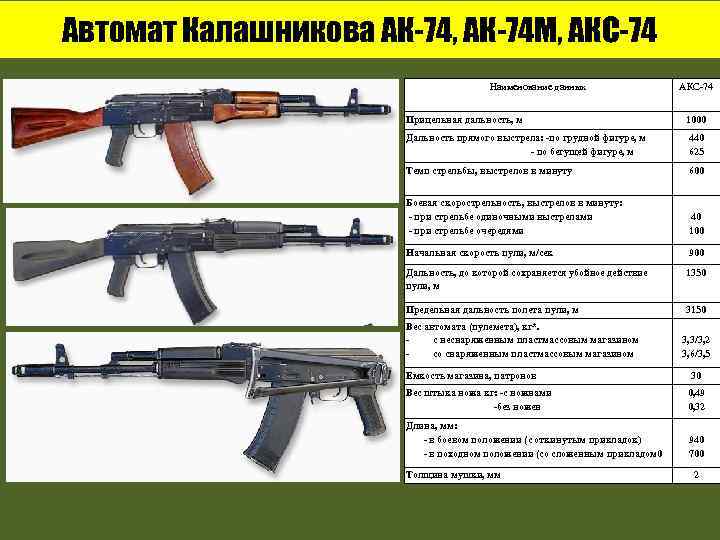

Автомат Калашникова АК-74, АК-74 М, АКС-74 Наименование данных АКС-74 Прицельная дальность, м 1000 Дальность прямого выстрела: -по грудной фигуре, м - по бегущей фигуре, м 440 625 Темп стрельбы, выстрелов в минуту 600 Боевая скорострельность, выстрелов в минуту: - при стрельбе одиночными выстрелами - при стрельбе очередями 40 100 Начальная скорость пули, м/сек 900 Дальность, до которой сохраняется убойное действие пули, м 1350 Предельная дальность полета пули, м 3150 Вес автомата (пулемета), кг*. с неснаряженным пластмассовым магазином со снаряженным пластмассовым магазином Емкость магазина, патронов 3, 3/3, 2 3, 6/3, 5 30 Вес штыка ножа кг: -с ножнами -без ножен 0, 49 0, 32 Длина, мм: - в боевом положении (с откинутым прикладок) - в походном положении (со сложенным прикладом 0 940 700 Толщина мушки, мм 2

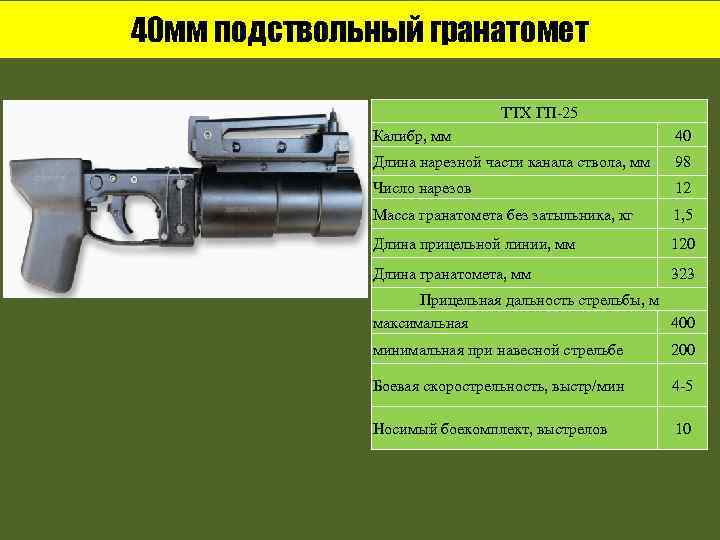

40 мм подствольный гранатомет ТТХ ГП-25 Калибр, мм 40 Длина нарезной части канала ствола, мм 98 Число нарезов 12 Масса гранатомета без затыльника, кг 1, 5 Длина прицельной линии, мм 120 Длина гранатомета, мм 323 Прицельная дальность стрельбы, м максимальная 400 минимальная при навесной стрельбе 200 Боевая скорострельность, выстр/мин 4 -5 Носимый боекомплект, выстрелов 10

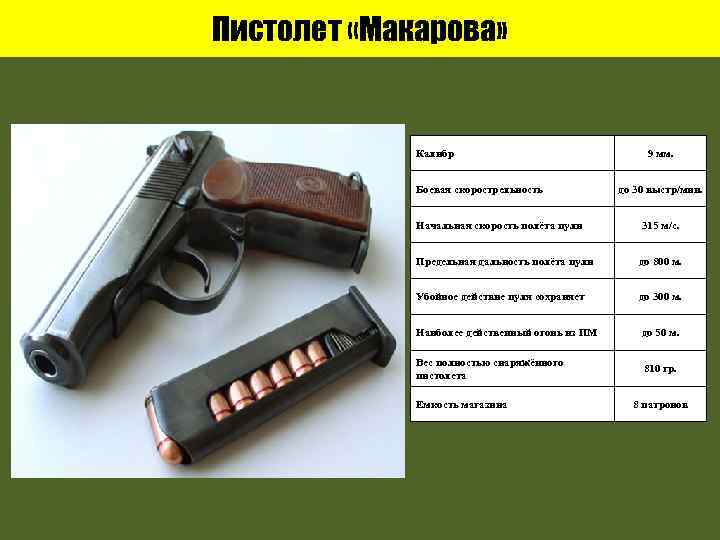

Пистолет «Макарова» Калибр Боевая скорострельность 9 мм. до 30 выстр/мин. Начальная скорость полёта пули 315 м/с. Предельная дальность полёта пули до 800 м. Убойное действие пуля сохраняет до 300 м. Наиболее действенный огонь из ПМ до 50 м. Вес полностью снаряжённого пистолета 810 гр. Емкость магазина 8 патронов

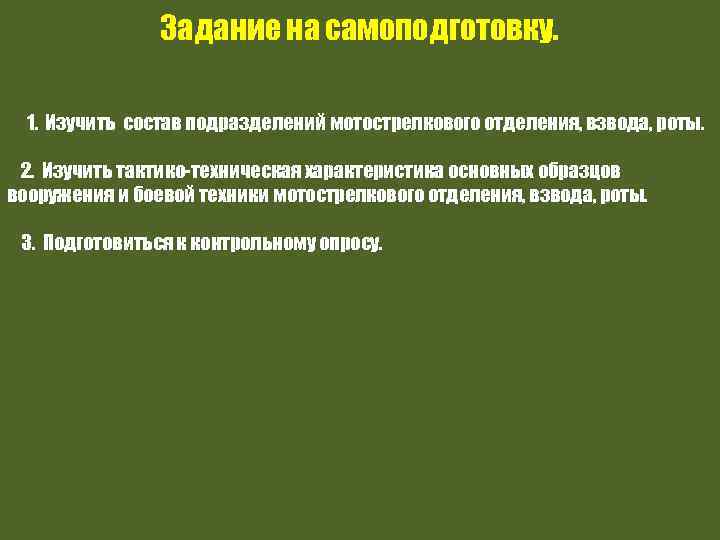

Задание на самоподготовку. 1. Изучить состав подразделений мотострелкового отделения, взвода, роты. 2. Изучить тактико-техническая характеристика основных образцов вооружения и боевой техники мотострелкового отделения, взвода, роты. 3. Подготовиться к контрольному опросу.

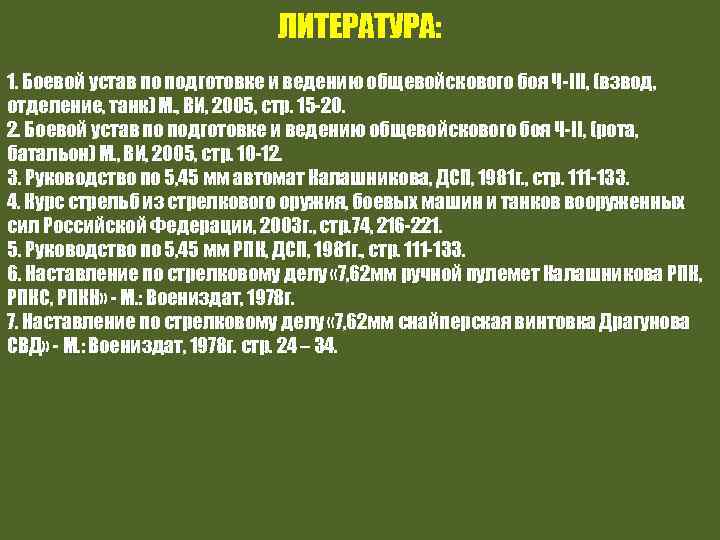

ЛИТЕРАТУРА: 1. Боевой устав по подготовке и ведению общевойскового боя Ч-III, (взвод, отделение, танк) М. , ВИ, 2005, стр. 15 -20. 2. Боевой устав по подготовке и ведению общевойскового боя Ч-II, (рота, батальон) М. , ВИ, 2005, стр. 10 -12. 3. Руководство по 5, 45 мм автомат Калашникова, ДСП, 1981 г. , стр. 111 -133. 4. Курс стрельб из стрелкового оружия, боевых машин и танков вооруженных сил Российской Федерации, 2003 г. , стр. 74, 216 -221. 5. Руководство по 5, 45 мм РПК, ДСП, 1981 г. , стр. 111 -133. 6. Наставление по стрелковому делу « 7, 62 мм ручной пулемет Калашникова РПК, РПКС, РПКН» - М. : Воениздат, 1978 г. 7. Наставление по стрелковому делу « 7, 62 мм снайперская винтовка Драгунова СВД» - М. : Воениздат, 1978 г. стр. 24 – 34.
