Токарный станок стд-120
Наибольший диаметр обрабатываемой заготовки, мм Расстояние между центрами, мм 190 500 Наибольшая длина точения, мм 500 Скорости вращения шпинделя, об/мин 980 и 2350 Высота центров над уровнем станины, мм 120 Габариты станка, мм 1250 х 575 х 550 Масса станка брутто, кг 120 Масса станка нетто, кг 100 Мощность электродвигателя, к. Вт Фазность и напряжение электропитания 0, 4 трёхфазное, 380 В
На станке можно выполнять следующие операции · точение цилиндрических, конических и фасонных поверхностей, · внутреннее точение и сверление · торцевание, отрезку и прорезание канавок · обработку плоских поверхностей на планшайбе

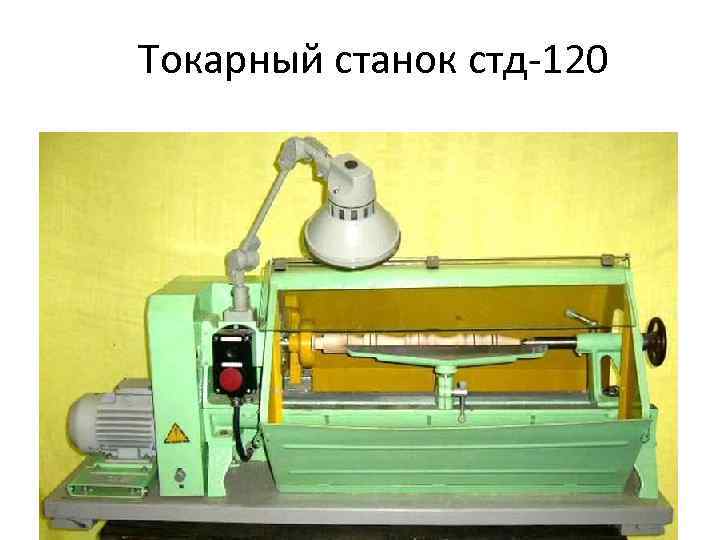

Станок токарный по дереву СТД-120 М: 1 — электродвигатель, 2— кнопочный выключатель, 3— клиноременная передача, 4 — шпиндель, 5— передняя бабка, б— кнопочный блок, 7 — светильник, 8 — корпус с центром-вилкой, 9 — подручник, 10 — защитный экран, 11 — рукоятка зажима, 12 — ограждение станка, 13 — задняя бабка, 14 — маховик, 15— станина с направляющими. 16 — опорная лапа, 17— закрепляющая гайка, 18— пиноль, 19— центр, 20 — рукоятка стопора, 21 — держатель (каретка), 22 — двухрожковая гайка, 23 — деревянная платформа, 24— опорные бруски, 25— щель для отсасывания отходов

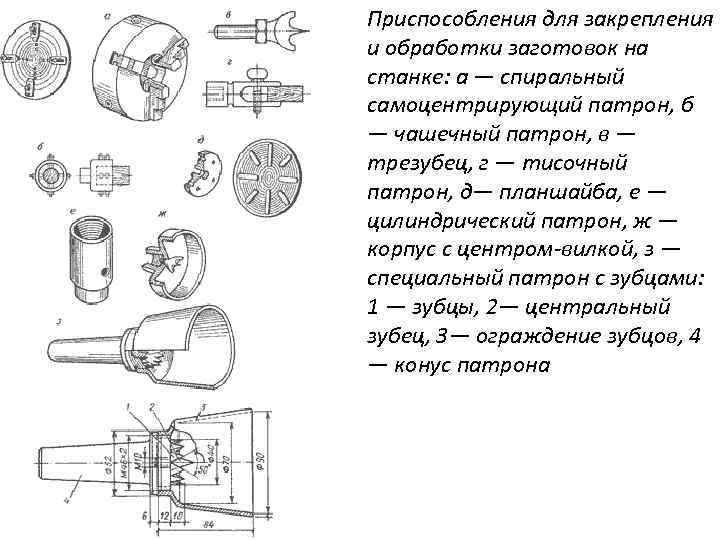

Приспособления для закрепления и обработки заготовок на станке: а — спиральный самоцентрирующий патрон, б — чашечный патрон, в — трезубец, г — тисочный патрон, д— планшайба, е — цилиндрический патрон, ж — корпус с центром-вилкой, з — специальный патрон с зубцами: 1 — зубцы, 2— центральный зубец, 3— ограждение зубцов, 4 — конус патрона
