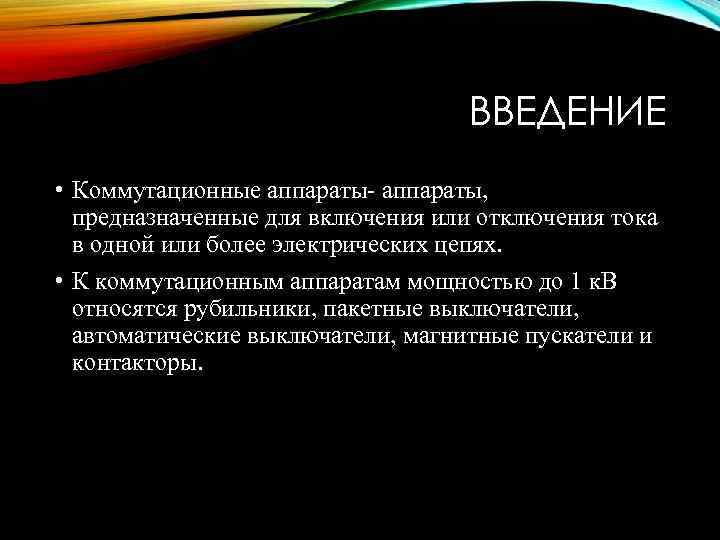

ВВЕДЕНИЕ • Коммутационные аппараты- аппараты, предназначенные для включения или отключения тока в одной или более электрических цепях. • К коммутационным аппаратам мощностью до 1 к. В относятся рубильники, пакетные выключатели, автоматические выключатели, магнитные пускатели и контакторы.

• Простейшими неавтоматическими выключателями с ручным приводом являются выключатели рубящего типа (рубильники). Токи отключения рубильников много меньше номинальных рабочих токов, за исключением тех, которые снабжены дугогасительными устройствами. Дугогогасительная камера состоит из обмедненных стальных пластин, установленных перпендикулярно дуге. Рубильники без дугогасительной камеры предназначены для включения и отключения сети без нагрузки. РУБИЛЬНИКИ

• Существует два типа рубильников: с центральной рукояткой и с боковой рукояткой. Указанные рукоятки могут соединяться с ножом рубильника непосредственно или через рычажный привод. Рубильники с центральной рукояткой без рычажного привода разрешается применять только для отключения цепи без тока. С помощью рубильников с боковой рукояткой или с рычажным приводом допускается отключать ток не более чем 0, 2 Iном, где Iном - номинальный ток рубильника.

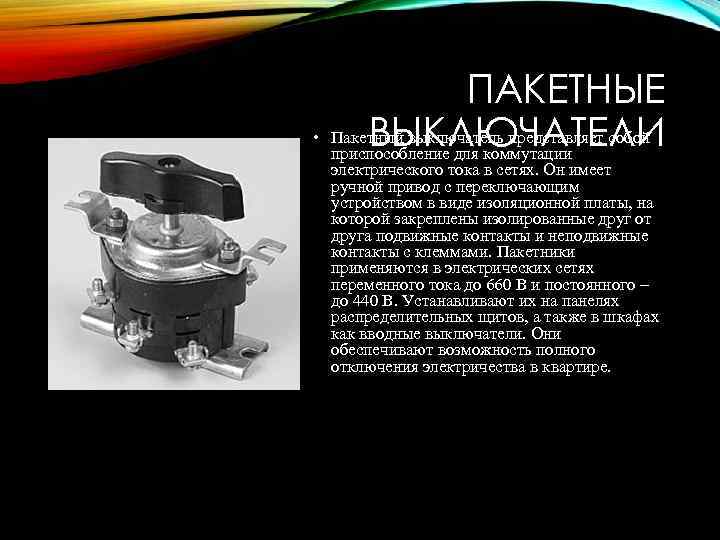

ПАКЕТНЫЕ • Пакетный выключатель представляет собой ВЫКЛЮЧАТЕЛИ приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В. Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели. Они обеспечивают возможность полного отключения электричества в квартире.

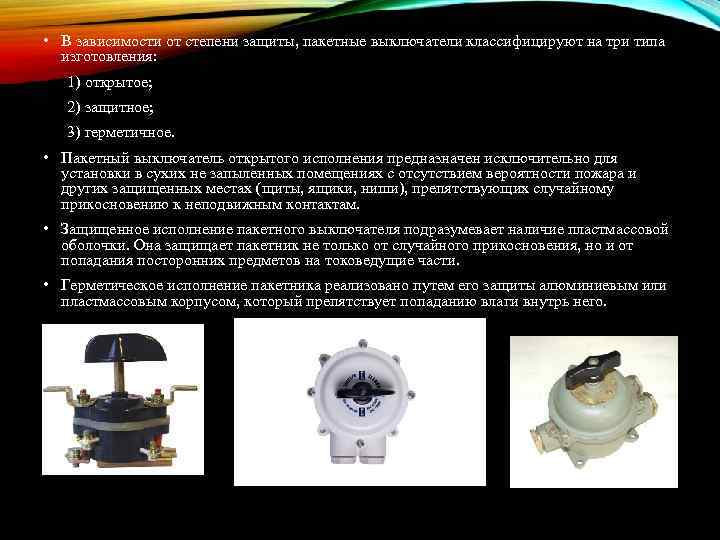

• В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления: 1) открытое; 2) защитное; 3) герметичное. • Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам. • Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части. • Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ Автоматический выключатель (автомат) - силовой выключатель напряжением до 1 к. В, снабженный встроенным в него устройством защиты (расцепителем). К автоматам предъявляют следующие требования. 1. Токоведущая цепь автомата должна выдерживать номинальный ток в течение всего срока службы, причем, нормальным состоянием автомата является включенное. 2. Автомат должен обеспечивать многократное отключение токов короткого замыкания. 3. Время отключения токов КЗ автоматом должно быть минимальным - с целью повышения электродинамической и термической стойкости электроустановок.

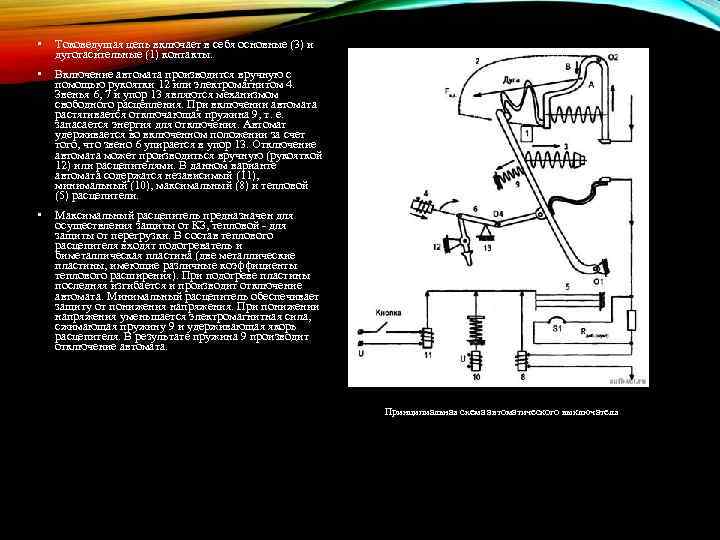

• Токоведущая цепь включает в себя основные (3) и дугогасительные (1) контакты. • Включение автомата производится вручную с помощью рукоятки 12 или электромагнитом 4. Звенья 6, 7 и упор 13 являются механизмом свободного расцепления. При включении автомата растягивается отключающая пружина 9, т. е. запасается энергия для отключения. Автомат удерживается во включенном положении за счет того, что звено 6 упирается в упор 13. Отключение автомата может производиться вручную (рукояткой 12) или расцепителями. В данном варианте автомата содержатся независимый (11), минимальный (10), максимальный (8) и тепловой (5) расцепители. • Максимальный расцепитель предназначен для осуществления защиты от КЗ, тепловой - для защиты от перегрузки. В состав теплового расцепителя входят подогреватель и биметаллическая пластина (две металлические пластины, имеющие различные коэффициенты теплового расширения). При подогреве пластины последняя изгибается и производит отключение автомата. Минимальный расцепитель обеспечивает защиту от понижения напряжения. При понижении напряжения уменьшается электромагнитная сила, сжимающая пружину 9 и удерживающая якорь расцепителя. В результате пружина 9 производит отключение автомата. Принципиальная схема автоматического выключателя

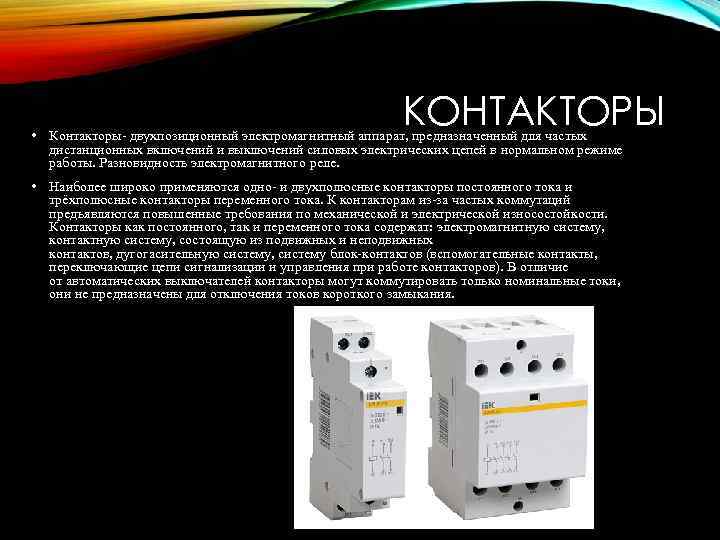

КОНТАКТОРЫ • Контакторы- двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле. • Наиболее широко применяются одно- и двухполюсные контакторы постоянного тока и трёхполюсные контакторы переменного тока. К контакторам из-за частых коммутаций предъявляются повышенные требования по механической и электрической износостойкости. Контакторы как постоянного, так и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов (вспомогательные контакты, переключающие цепи сигнализации и управления при работе контакторов). В отличие от автоматических выключателей контакторы могут коммутировать только номинальные токи, они не предназначены для отключения токов короткого замыкания.

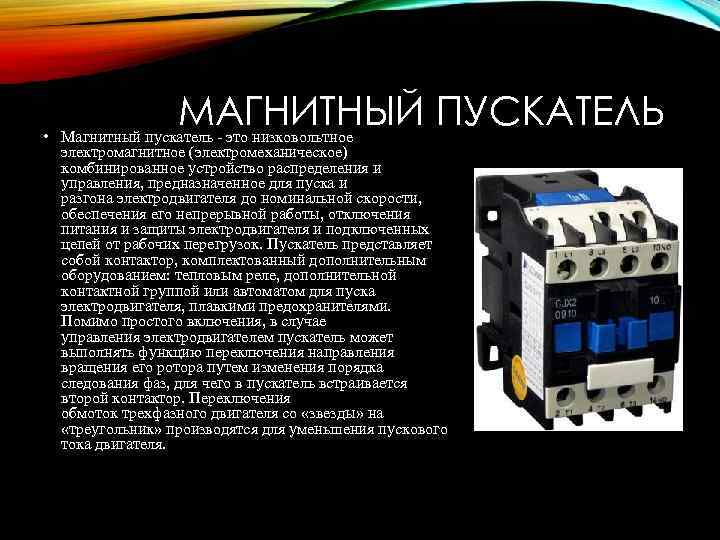

МАГНИТНЫЙ ПУСКАТЕЛЬ • Магнитный пускатель - это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной работы, отключения питания и защиты электродвигателя и подключенных цепей от рабочих перегрузок. Пускатель представляет собой контактор, комплектованный дополнительным оборудованием: тепловым реле, дополнительной контактной группой или автоматом для пуска электродвигателя, плавкими предохранителями. Помимо простого включения, в случае управления электродвигателем пускатель может выполнять функцию переключения направления вращения его ротора путем изменения порядка следования фаз, для чего в пускатель встраивается второй контактор. Переключения обмоток трехфазного двигателя со «звезды» на «треугольник» производятся для уменьшения пускового тока двигателя.
