Тит. Лист Лекция. Общий подход к проведению СИ

Зарегистрируйтесь, чтобы просмотреть полный документ!

Тит. Лист Лекция. Общий подход к проведению СИ по каналам НЧ АЭП Цель занятия: получить представление причинах возникновения ТКУИ НЧ АЭП и о порядке и особенностях проведения СИ по каналам АЭП 1. Физические основы возникновения ТКУИ в ВТСС 2. Порядок проведения специальных исследований ВТСС 3. Средства защиты

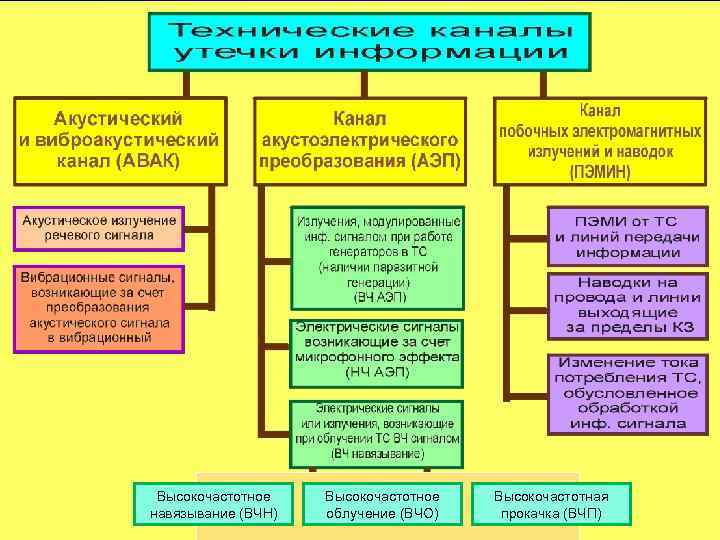

Тит. Лист Высокочастотное навязывание (ВЧН) Высокочастотное облучение (ВЧО) Высокочастотная прокачка (ВЧП)

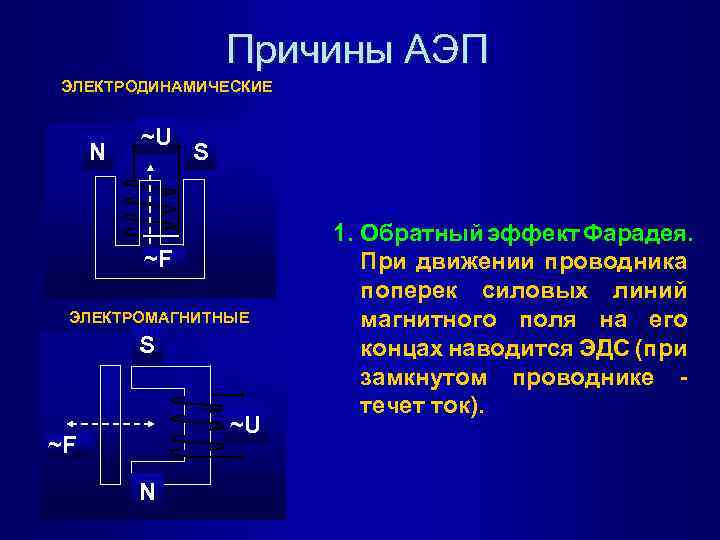

Причины АЭП ЭЛЕКТРОДИНАМИЧЕСКИЕ N ~U S ~F ЭЛЕКТРОМАГНИТНЫЕ S ~U ~F N 1. Обратный эффект Фарадея. При движении проводника поперек силовых линий магнитного поля на его концах наводится ЭДС (при замкнутом проводнике - течет ток).

Причины АЭП L 1. Обратный магнитострикционный эффект, ~F или эффект Веллари. Возникающая под воздействием акустических сигналов вибрация всякого рода сердечников вызывает (за счет волн сжатия в материале) изменение их магнитной проницаемости, что также вызывает появление сигнала в обмотке.

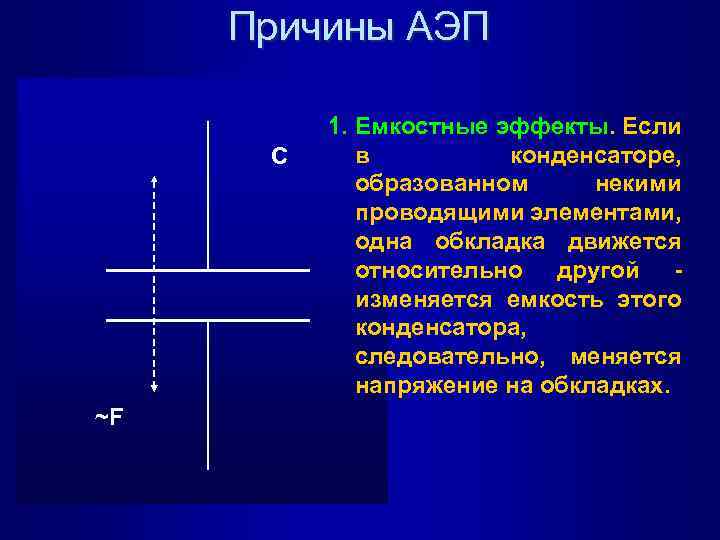

Причины АЭП C ~F 1. Емкостные эффекты. Если в конденсаторе, образованном некими проводящими элементами, одна обкладка движется относительно другой - изменяется емкость этого конденсатора, следовательно, меняется напряжение на обкладках.

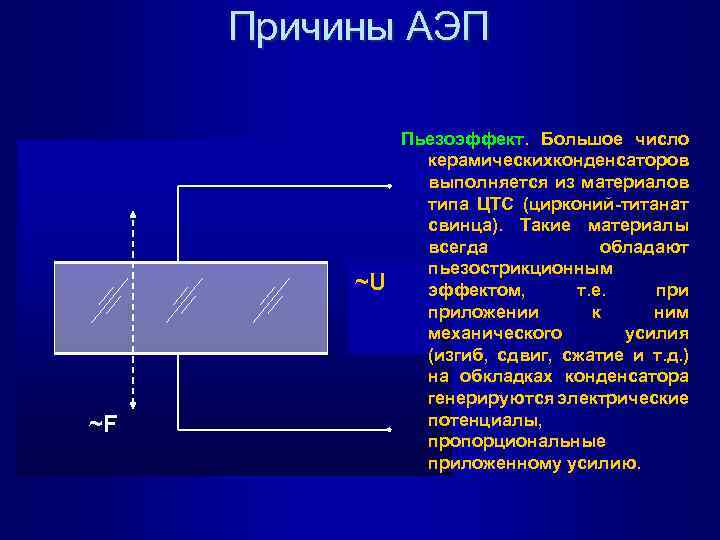

Причины АЭП ~U ~F Пьезоэффект. Большое число керамических онденсаторов к выполняется из материалов типа ЦТС (цирконий-титанат свинца). Такие материалы всегда обладают пьезострикционным эффектом, т. е. приложении к ним механического усилия (изгиб, сдвиг, сжатие и т. д. ) на обкладках конденсатора генерируются электрические потенциалы, пропорциональные приложенному усилию.

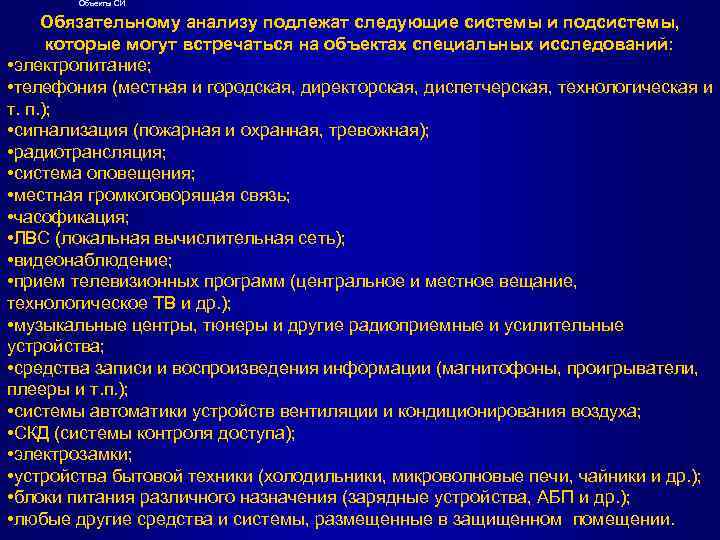

Объекты СИ Обязательному анализу подлежат следующие системы и подсистемы, которые могут встречаться на объектах специальных исследований: • электропитание; • телефония (местная и городская, директорская, диспетчерская, технологическая и т. п. ); • сигнализация (пожарная и охранная, тревожная); • радиотрансляция; • система оповещения; • местная громкоговорящая связь; • часофикация; • ЛВС (локальная вычислительная сеть); • видеонаблюдение; • прием телевизионных программ (центральное и местное вещание, технологическое ТВ и др. ); • музыкальные центры, тюнеры и другие радиоприемные и усилительные устройства; • средства записи и воспроизведения информации (магнитофоны, проигрыватели, плееры и т. п. ); • системы автоматики устройств вентиляции и кондиционирования воздуха; • СКД (системы контроля доступа); • электрозамки; • устройства бытовой техники (холодильники, микроволновые печи, чайники и др. ); • блоки питания различного назначения (зарядные устройства, АБП и др. ); • любые другие средства и системы, размещенные в защищенном помещении.

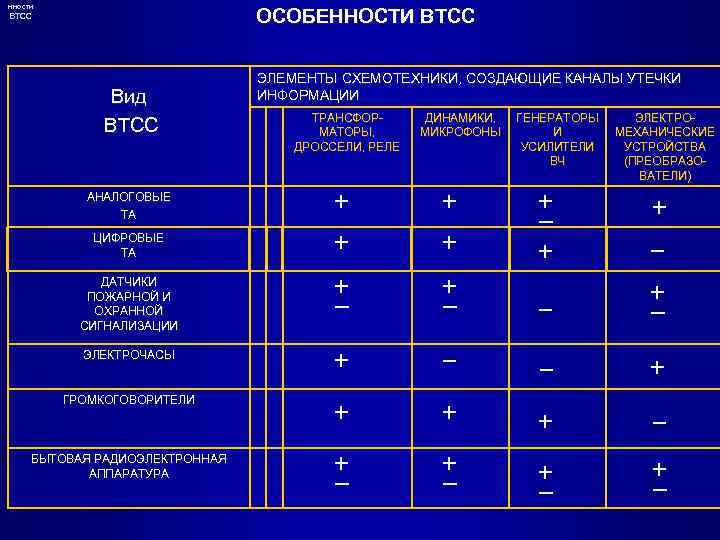

нности ВТСС ОСОБЕННОСТИ ВТСС Вид ВТСС ЭЛЕМЕНТЫ СХЕМОТЕХНИКИ, СОЗДАЮЩИЕ КАНАЛЫ УТЕЧКИ ИНФОРМАЦИИ ТРАНСФОРМАТОРЫ, ДРОССЕЛИ, РЕЛЕ ДИНАМИКИ, МИКРОФОНЫ ГЕНЕРАТОРЫ И УСИЛИТЕЛИ ВЧ + + ДАТЧИКИ ПОЖАРНОЙ И ОХРАННОЙ СИГНАЛИЗАЦИИ + + ¯ ¯ – ЭЛЕКТРОЧАСЫ + – – + ГРОМКОГОВОРИТЕЛИ + + + – + + ¯ ¯ + + АНАЛОГОВЫЕ ТА ЦИФРОВЫЕ ТА БЫТОВАЯ РАДИОЭЛЕКТРОННАЯ АППАРАТУРА + ЭЛЕКТРОМЕХАНИЧЕСКИЕ УСТРОЙСТВА (ПРЕОБРАЗОВАТЕЛИ) ¯ + – + ¯ ¯

Источники Реч_Инф ОСОБЕННОСТИ ИСТОЧНИКОВ РЕЧЕВОГО СИГНАЛА И 6 СОЗДАВАЕМЫХ ИМИ ИНФОРМАТИВНЫХ СИГНАЛОВ ЧЕЛОВЕК ДИАПАЗОН Макс. 0, 02… 20 к. Гц ЧАСТОТ Осн. 0, 3… 3, 4 к. Гц УРОВНИ УЗД = 64… 74 д. Б СИГНАЛОВ Нормир. (ВП) 70 д. Б ВСПОМОГАТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ СРЕДСТВА АЭП 0, 02… 20 к. Гц ВГ 20 к. Гц. . . дес. ГГц ПГ 20 к. Гц. . 1 ГГц U 0, 05 мк. В…дес. м. В E дес. мк. В/м. . дес. м. В/м Н до сотен м. А/м ОСНОВНЫЕ ТЕХНИЧЕСКИЕ СРЕДСТВА Осн. ПЭМИ 0, 02… 20 к. Гц ПГ 20 к. Гц… 1 ГГц АЭП 0, 02… 20 к. Гц U 0, 05 мк. В…дес. м. В Е сотни м. В/м Н сотни м. А/м СТАТИСТИЧЕСКАЯ СПЕКТРАЛЬНАЯ ХАРАКТЕРИСТИКА РУССКОЙ РЕЧИ Кi 1 2 1, 0 Sсл, % 0, 1 0, 05 Речевой диапазон 0, 07 0, 3 к. Гц 2, 5 3, 4 7 F, 1 – среднестатистиче -ская спектральная характеристика русской речи 2 - вклад отдельных участков спектра в суммарную словесную разборчивость речи

Требования к средствам измерения ТРЕБОВАНИЯ К СРЕДСТВАМ ИЗМЕРЕНИЙ Средства измерений должны иметь утвержденный тип и быть внесены в Государственный реестр средств измерений. Допускается применение только средств измерений, поверенных в органах государственной метрологической службы. Выбор аппаратуры (её параметров) осуществляется на основании Норм эффективности защиты речевой информации и методик контроля. Средства контроля (по чувствительности, диапазону частот и другим параметрам) должны позволять проводить комплекс измерений нормируемых (контролируемых) параметров информативного сигнала. В качестве основного измерительного прибора рекомендуется использовать: ♦ Селективные нановольтметры серии «UNIPAN» . ♦ Специализированные сертифицированные автоматизированные комплексы. В комплекте должен быть симметрирующий трансформатор (устройство). Требуется тщательная экранирование всех цепей измерительной установки. Требования к источнику тестового акустического сигнала: ♦ Создаваемое источником побочное магнитное поле должно иметь минимальную напряжённость. ♦ Интегральный уровень тестового акустического сигнала должен быть не менее 94 д. Б (до 104… 110 д. Б).

Методическая база Нормируемые показатели При проведении инструментального контроля нормируемым показателем (нормой противодействия) является Δiн - отношение сигнал/шум в каждой из пяти октавных частотных полос (i-номер октавы). Измерения проводятся во всех возможных вариантах подключения средств измерения к проводной линии (аналогично злоумышленнику). В том случае, если хотя в одной октаве норма противодействия не выполняется, то по результатам оценки Δi выполняется расчет словесной разборчивости речи W. Обычно нормы противодействия имеют следующие значения: Δiн =0, 3; Wн =0, 3.

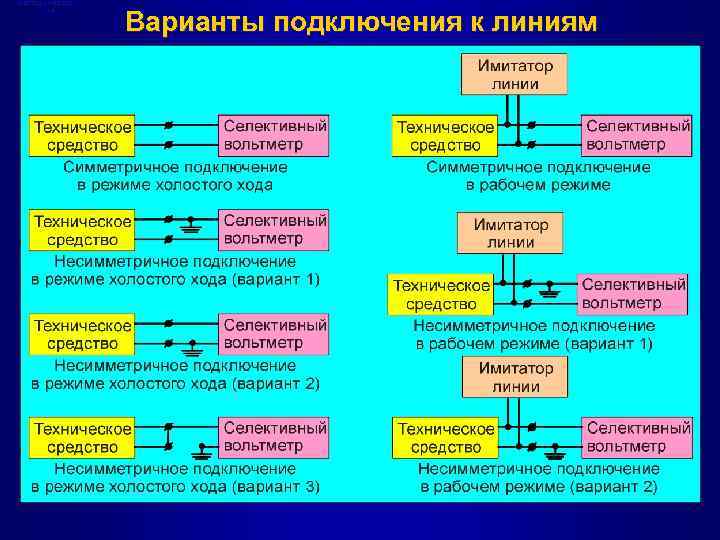

Методическая база Варианты подключения к линиям

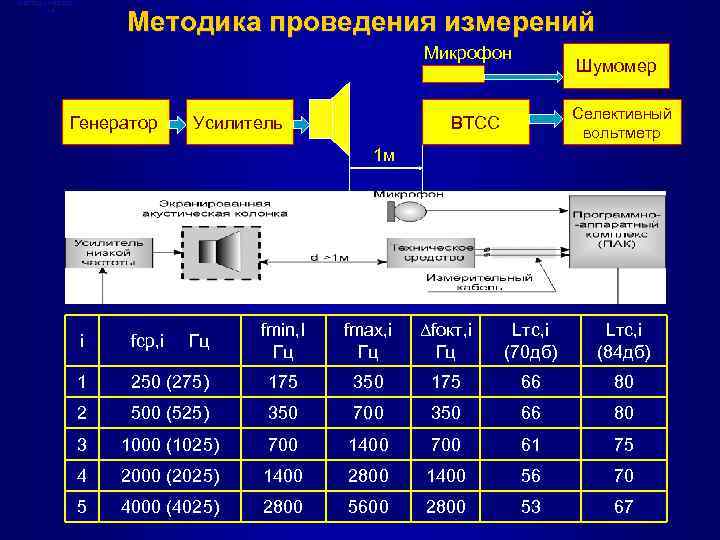

Методическая база Методика проведения измерений Микрофон Генератор Усилитель Шумомер Селективный вольтметр ВТСС 1 м fmin, I Гц fmax, i Δfокт, i Гц Гц Lтс, i (70 дб) Lтс, i (84 дб) 175 66 80 700 350 66 80 700 1400 700 61 75 2000 (2025) 1400 2800 1400 56 70 4000 (4025) 2800 5600 2800 53 67 i fcp, i Гц 1 250 (275) 175 350 2 500 (525) 350 3 1000 (1025) 4 5

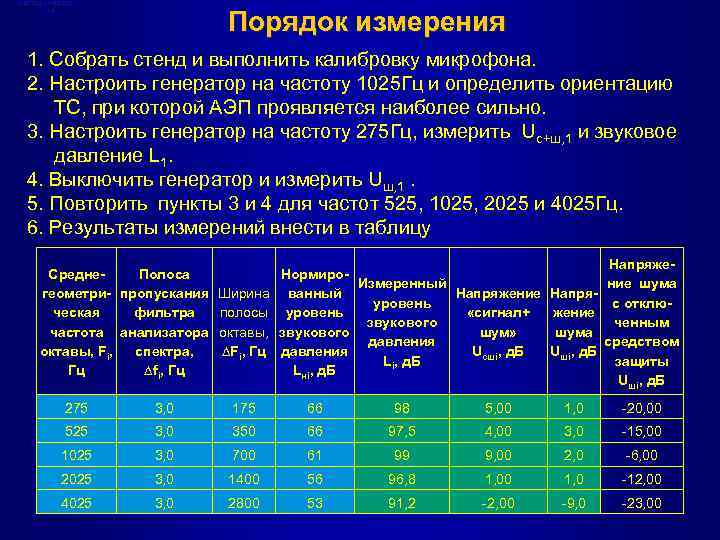

Методическая база Порядок измерения 1. Собрать стенд и выполнить калибровку микрофона. 2. Настроить генератор на частоту 1025 Гц и определить ориентацию ТС, при которой АЭП проявляется наиболее сильно. 3. Настроить генератор на частоту 275 Гц, измерить Uс+ш, 1 и звуковое давление L 1. 4. Выключить генератор и измерить Uш, 1. 5. Повторить пункты 3 и 4 для частот 525, 1025, 2025 и 4025 Гц. 6. Результаты измерений внести в таблицу Средне. Полоса геометри- пропускания ческая фильтра частота анализатора октавы, Fi, спектра, Гц ∆fi, Гц Ширина полосы октавы, ∆Fi, Гц Напряже. Нормироние шума Измеренный ванный Напряжение Напряс отклюуровень «сигнал+ жение ченным звукового шум» шума давления средством давления Uсшi, д. Б Uшi, д. Б защиты Li, д. Б Lнi, д. Б Uшi, д. Б 275 3, 0 175 66 98 5, 00 1, 0 -20, 00 525 3, 0 350 66 97, 5 4, 00 3, 0 -15, 00 1025 3, 0 700 61 99 9, 00 2, 0 -6, 00 2025 3, 0 1400 56 96, 8 1, 00 1, 0 -12, 00 4025 3, 0 2800 53 91, 2 -2, 00 -9, 0 -23, 00

, Методическая база Методика расчета 1. Рассчитать уровень информативного сигнала Для перевода значения напряжения из децибел в микровольты использовать выражение: В том случае, если в процессе измерений не удалось получить хорошего превышение сигнала над шумом, то можно использовать следующий прием, который включен в ряд методик: Если , , то. 2. Рассчитать степень превышения создаваемого акустического давления над нормированным звуковым давлением в i-ой октаве: 3. Рассчитать уровень информативного сигнала, приведенного к нормированному уровню акустического воздействия:

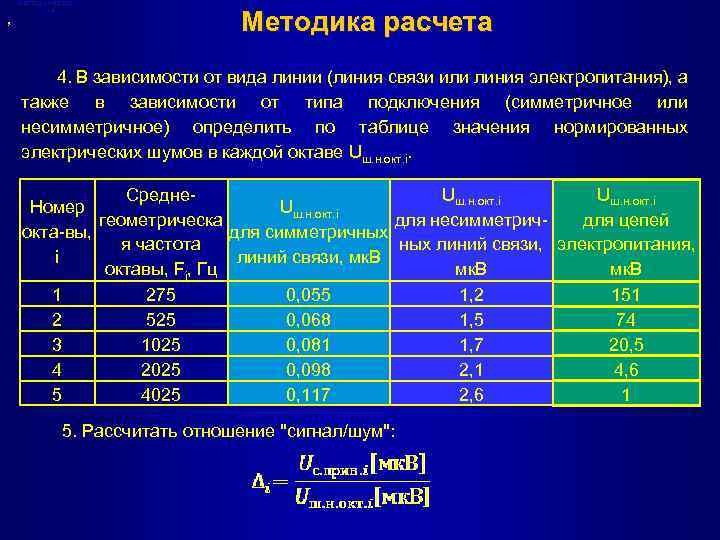

, Методическая база Методика расчета 4. В зависимости от вида линии (линия связи или линия электропитания), а также в зависимости от типа подключения (симметричное или несимметричное) определить по таблице значения нормированных электрических шумов в каждой октаве Uш. н. окт. i. Средне. Uш. н. окт. i Номер Uш. н. окт. i геометрическа для несимметричдля цепей окта-вы, для симметричных я частота ных линий связи, электропитания, i линий связи, мк. В октавы, Fi, Гц мк. В 1 275 0, 055 1, 2 151 2 525 0, 068 1, 5 74 3 1025 0, 081 1, 7 20, 5 4 2025 0, 098 2, 1 4, 6 5 4025 0, 117 2, 6 1 5. Рассчитать отношение "сигнал/шум":

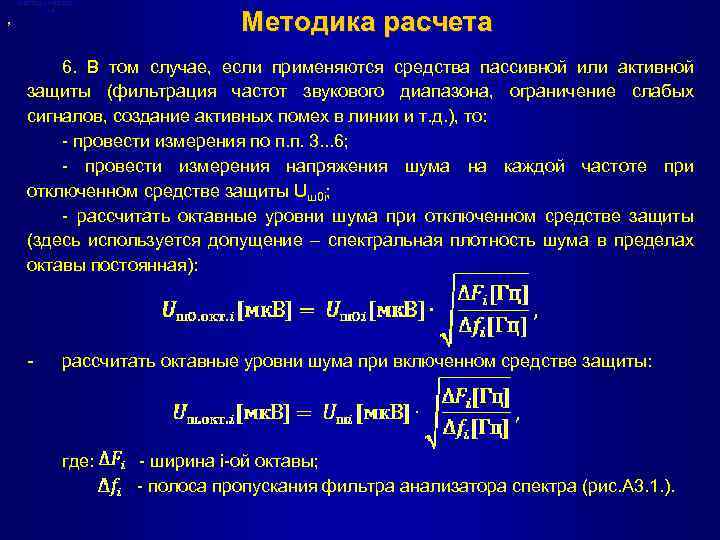

, Методическая база Методика расчета 6. В том случае, если применяются средства пассивной или активной защиты (фильтрация частот звукового диапазона, ограничение слабых сигналов, создание активных помех в линии и т. д. ), то: - провести измерения по п. п. 3. . . 6; - провести измерения напряжения шума на каждой частоте при отключенном средстве защиты Uш0 i; - рассчитать октавные уровни шума при отключенном средстве защиты (здесь используется допущение – спектральная плотность шума в пределах октавы постоянная): - рассчитать октавные уровни шума при включенном средстве защиты: где: - ширина i-ой октавы; - полоса пропускания фильтра анализатора спектра (рис. А 3. 1. ).

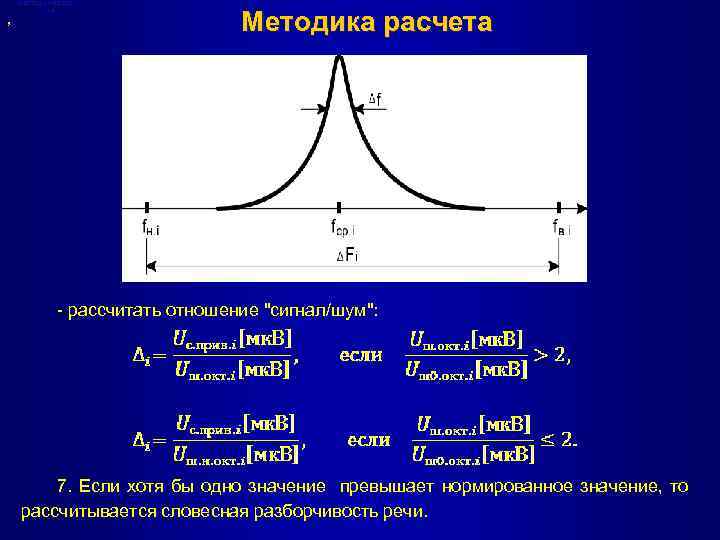

, Методическая база Методика расчета - рассчитать отношение "сигнал/шум": 7. Если хотя бы одно значение превышает нормированное значение, то рассчитывается словесная разборчивость речи.

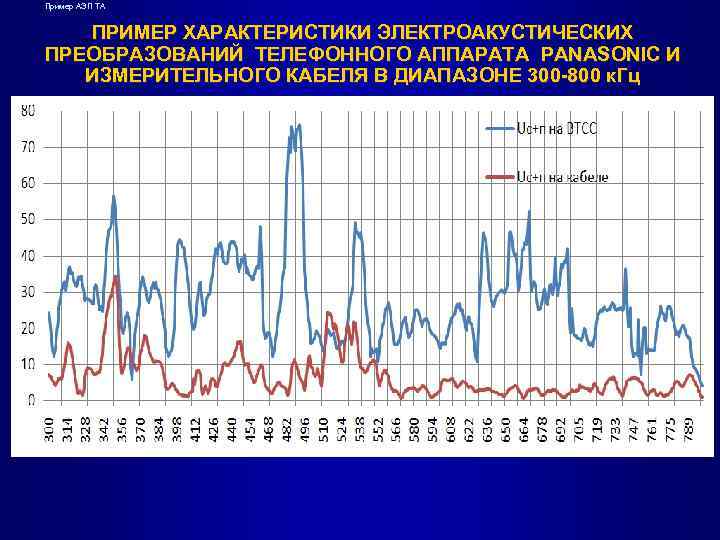

Пример АЭП ТА ПРИМЕР ХАРАКТЕРИСТИКИ ЭЛЕКТРОАКУСТИЧЕСКИХ ПРЕОБРАЗОВАНИЙ ТЕЛЕФОННОГО АППАРАТА PANASONIC И ИЗМЕРИТЕЛЬНОГО КАБЕЛЯ В ДИАПАЗОНЕ 300 -800 к. Гц

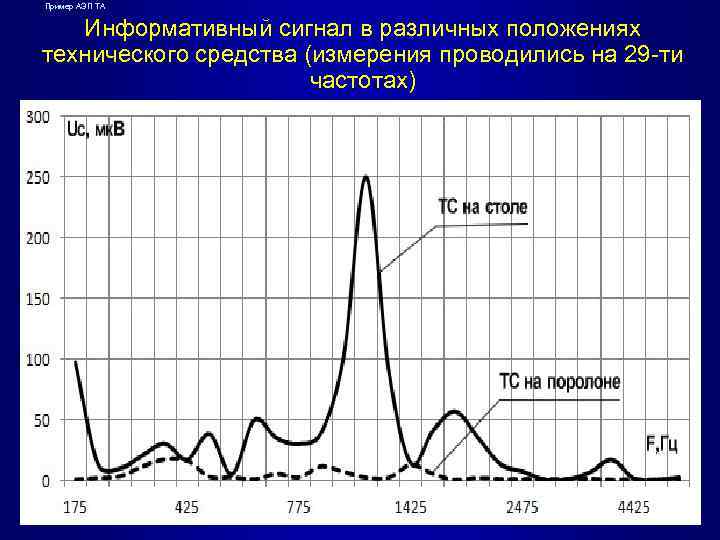

Пример АЭП ТА Информативный сигнал в различных положениях технического средства (измерения проводились на 29 -ти частотах)

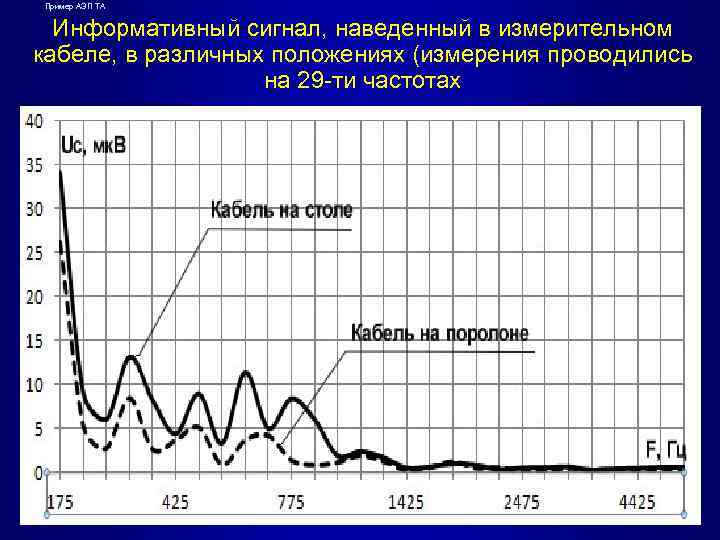

Пример АЭП ТА Информативный сигнал, наведенный в измерительном кабеле, в различных положениях (измерения проводились на 29 -ти частотах

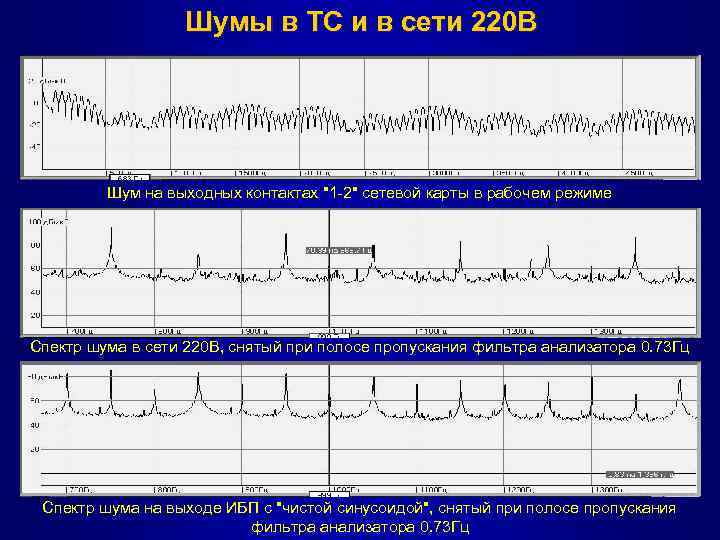

Шумы в ТС и в сети 220 В Шум на выходных контактах "1 -2" сетевой карты в рабочем режиме Спектр шума в сети 220 В, снятый при полосе пропускания фильтра анализатора 0. 73 Гц Спектр шума на выходе ИБП с "чистой синусоидой", снятый при полосе пропускания фильтра анализатора 0. 73 Гц

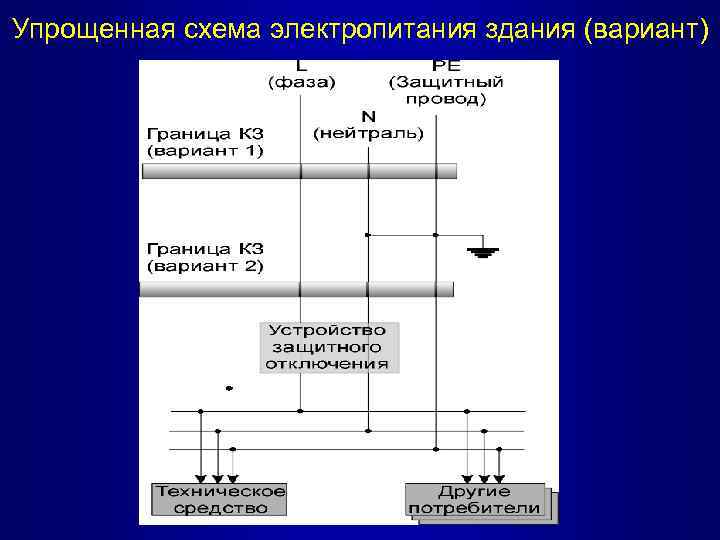

Упрощенная схема электропитания здания (вариант)

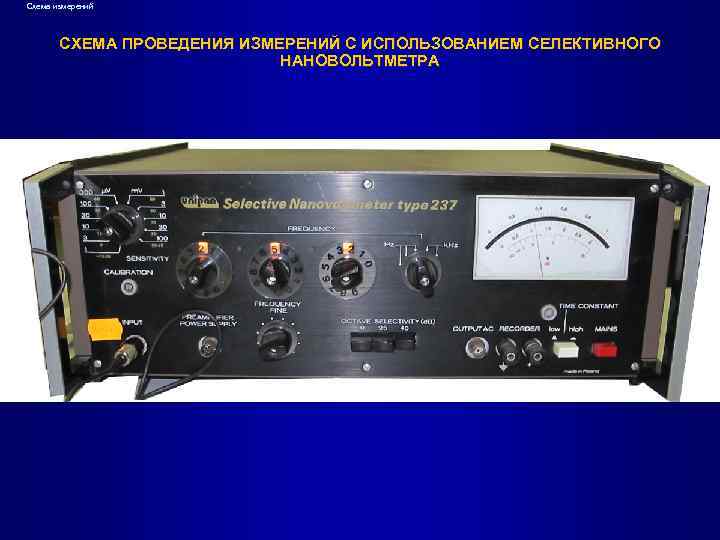

Схема измерений СХЕМА ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ С ИСПОЛЬЗОВАНИЕМ CЕЛЕКТИВНОГО НАНОВОЛЬТМЕТРА

Аист

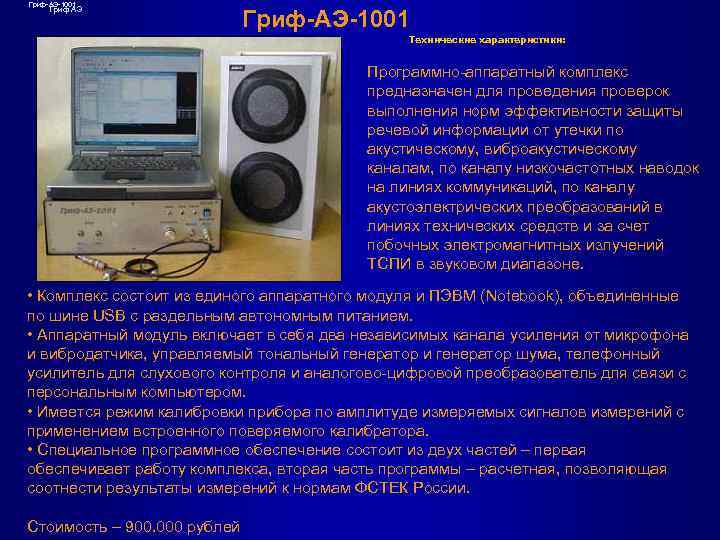

Гриф-АЭ-1001 Гриф АЭ Гриф-АЭ-1001 Технические характеристики: Программно-аппаратный комплекс предназначен для проведения проверок выполнения норм эффективности защиты речевой информации от утечки по акустическому, виброакустическому каналам, по каналу низкочастотных наводок на линиях коммуникаций, по каналу акустоэлектрических преобразований в линиях технических средств и за счет побочных электромагнитных излучений ТСПИ в звуковом диапазоне. • Комплекс состоит из единого аппаратного модуля и ПЭВМ (Notebook), объединенные по шине USB с раздельным автономным питанием. • Аппаратный модуль включает в себя два независимых канала усиления от микрофона и вибродатчика, управляемый тональный генератор и генератор шума, телефонный усилитель для слухового контроля и аналогово-цифровой преобразователь для связи с персональным компьютером. • Имеется режим калибровки прибора по амплитуде измеряемых сигналов измерений с применением встроенного поверяемого калибратора. • Специальное программное обеспечение состоит из двух частей – первая обеспечивает работу комплекса, вторая часть программы – расчетная, позволяющая соотнести результаты измерений к нормам ФСТЕК России. Стоимость – 900. 000 рублей

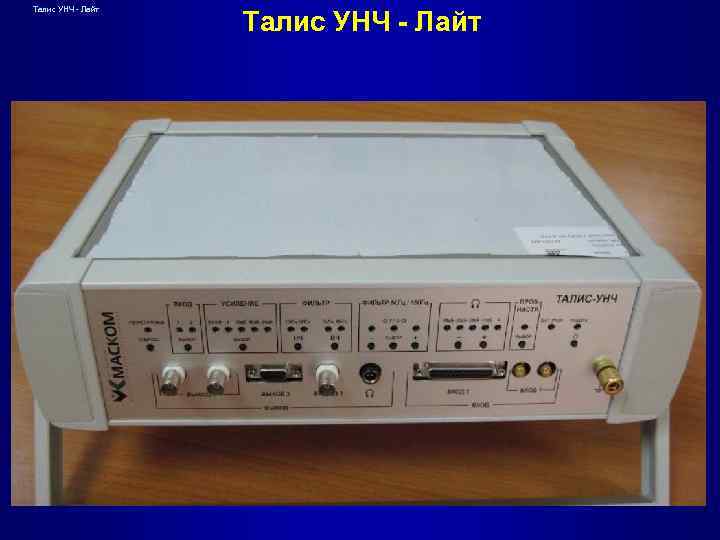

Талис УНЧ - Лайт

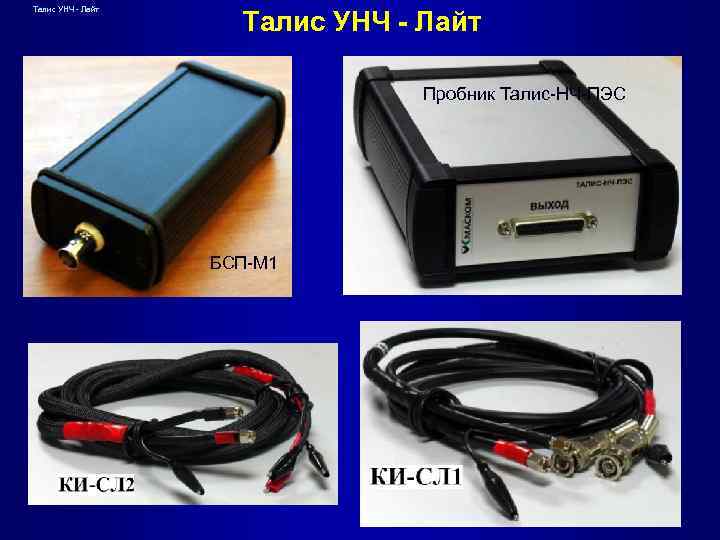

Талис УНЧ - Лайт Пробник Талис-НЧ-ПЭС БСП-М 1

Талис УНЧ - Лайт Талис НЧ в демонстрационном режиме

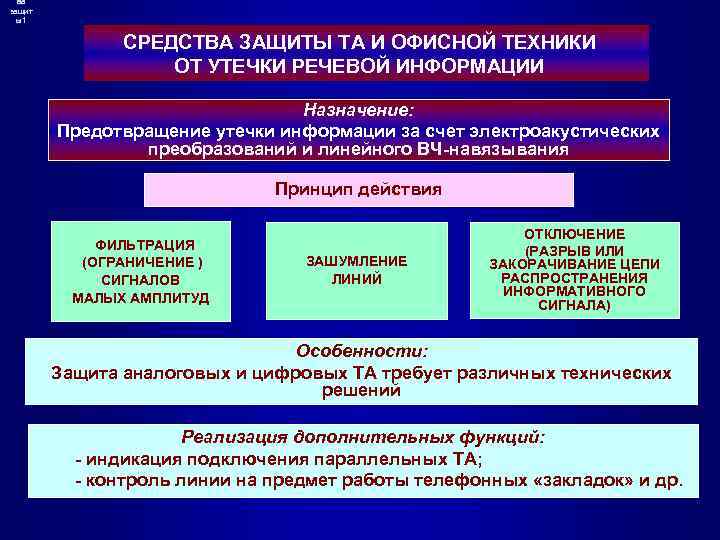

ва защит ы1 СРЕДСТВА ЗАЩИТЫ ТА И ОФИСНОЙ ТЕХНИКИ ОТ УТЕЧКИ РЕЧЕВОЙ ИНФОРМАЦИИ Назначение: Предотвращение утечки информации за счет электроакустических преобразований и линейного ВЧ-навязывания Принцип действия ФИЛЬТРАЦИЯ (ОГРАНИЧЕНИЕ ) СИГНАЛОВ МАЛЫХ АМПЛИТУД ЗАШУМЛЕНИЕ ЛИНИЙ ОТКЛЮЧЕНИЕ (РАЗРЫВ ИЛИ ЗАКОРАЧИВАНИЕ ЦЕПИ РАСПРОСТРАНЕНИЯ ИНФОРМАТИВНОГО СИГНАЛА) Особенности: Защита аналоговых и цифровых ТА требует различных технических решений Реализация дополнительных функций: - индикация подключения параллельных ТА; - контроль линии на предмет работы телефонных «закладок» и др.

Подавление слабых сигналов СПОСОБЫ ПОДАВЛЕНИЯ СИГНАЛОВ МАЛЫХ АМПЛИТУД Вольт-амперная характеристика диода Вольт-амперная характеристика динистора Цепочка из встречнопараллельно включенных диодов и динисторов

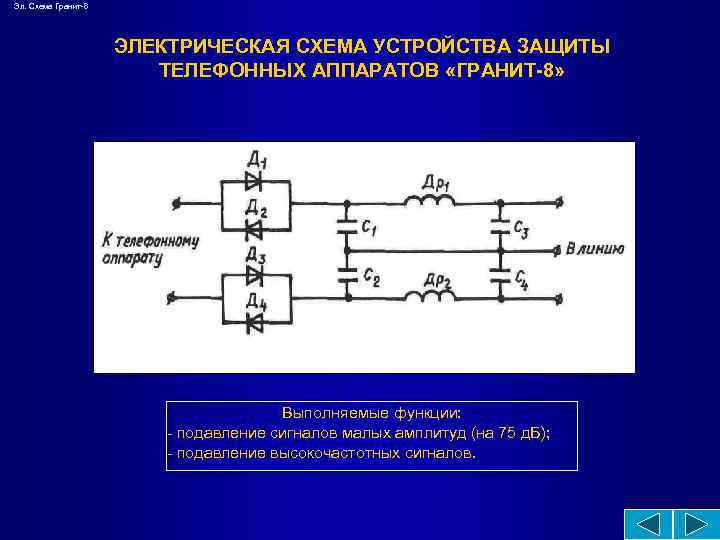

Эл. Схема Гранит-8 ЭЛЕКТРИЧЕСКАЯ СХЕМА УСТРОЙСТВА ЗАЩИТЫ ТЕЛЕФОННЫХ АППАРАТОВ «ГРАНИТ-8» Выполняемые функции: - подавление сигналов малых амплитуд (на 75 д. Б); - подавление высокочастотных сигналов.

Эл. Схема Гранит-7 ЭЛЕКТРИЧЕСКАЯ СХЕМА УСТРОЙСТВА ЗАЩИТЫ АБОНЕНТСКИХ ГРОМКОГОВОРИТЕЛЕЙ «ГРАНИТ-7» Выполняемые функции: - закорачивание и отключение источника информативного сигнала; - зашумление подводимой линии.

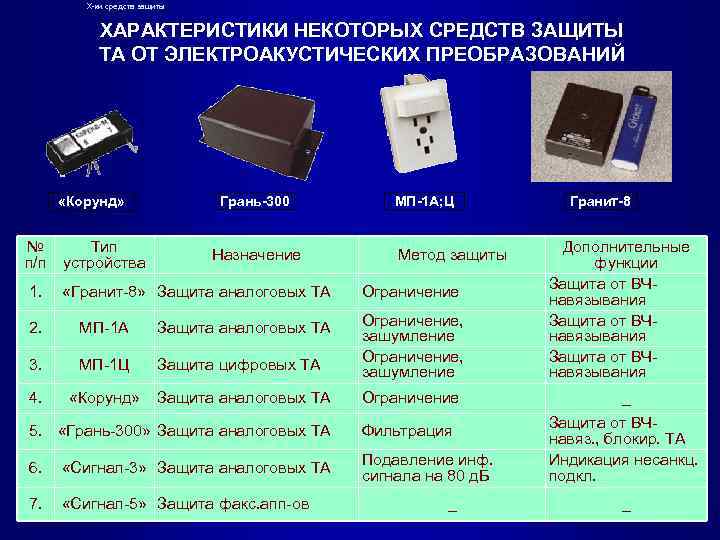

Х-ки средств защиты ХАРАКТЕРИСТИКИ НЕКОТОРЫХ СРЕДСТВ ЗАЩИТЫ ТА ОТ ЭЛЕКТРОАКУСТИЧЕСКИХ ПРЕОБРАЗОВАНИЙ «Корунд» № Тип п/п устройства Грань-300 МП-1 А; Ц Гранит-8 Защита цифровых ТА Ограничение, зашумление Дополнительные функции Защита от ВЧнавязывания Защита аналоговых ТА Ограничение _ 5. «Грань-300» Защита аналоговых ТА Фильтрация 6. «Сигнал-3» Защита аналоговых ТА Подавление инф. сигнала на 80 д. Б Защита от ВЧнавяз. , блокир. ТА Индикация несанкц. подкл. 7. «Сигнал-5» Защита факс. апп-ов 1. Назначение «Гранит-8» Защита аналоговых ТА 2. МП-1 А Защита аналоговых ТА 3. МП-1 Ц 4. «Корунд» Метод защиты Ограничение _ _

Х-ки средств защиты2 ХАРАКТЕРИСТИКИ НЕКОТОРЫХ СРЕДСТВ ЗАЩИТЫ ТС ОТ ЭЛЕКТРОАКУСТИЧЕСКИХ ПРЕОБРАЗОВАНИЙ МП-3 МП-2 МП-4; 5 № п/п Тип устройства 1. МП-4 Защита вторичных электрочасов 2. МП-2 Защита 3 -х программного Зашумление, приемника системы отключение радиотрансляции Защита от ВЧ-навязывания 3. МП-5 Защита громкоговорителей систем оповещения Отключение от линии Защита от ВЧ-навязывания 4. УЗГ Защита громкоговорителей Зашумление, отключение Защита от ВЧ-навязывания 5. МП-3 Защита ТС по цепи электропитания 220 В Отключение сети Защита от ВЧ-навязывания Назначение Метод защиты Зашумление Дополнительные функции Защита от ВЧ-навязывания

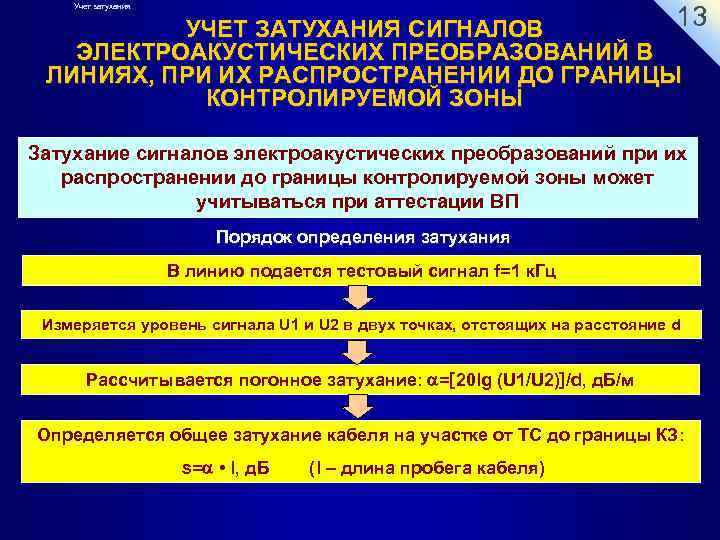

13 УЧЕТ ЗАТУХАНИЯ СИГНАЛОВ ЭЛЕКТРОАКУСТИЧЕСКИХ ПРЕОБРАЗОВАНИЙ В ЛИНИЯХ, ПРИ ИХ РАСПРОСТРАНЕНИИ ДО ГРАНИЦЫ КОНТРОЛИРУЕМОЙ ЗОНЫ Учет затухания Затухание сигналов электроакустических преобразований при их распространении до границы контролируемой зоны может учитываться при аттестации ВП Порядок определения затухания В линию подается тестовый сигнал f=1 к. Гц Измеряется уровень сигнала U 1 и U 2 в двух точках, отстоящих на расстояние d Рассчитывается погонное затухание: = 20 lg (U 1/U 2) /d, д. Б/м Определяется общее затухание кабеля на участке от ТС до границы КЗ: s= • l, д. Б (l – длина пробега кабеля)

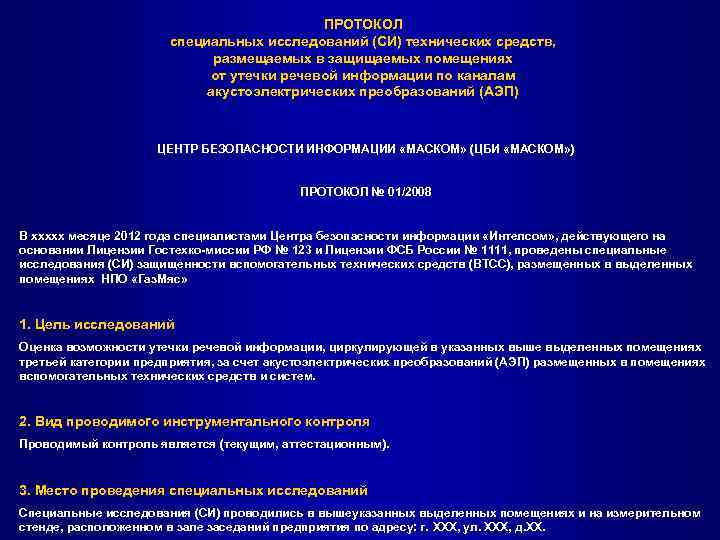

ПРОТОКОЛ специальных исследований (СИ) технических средств, размещаемых в защищаемых помещениях от утечки речевой информации по каналам акустоэлектрических преобразований (АЭП) ЦЕНТР БЕЗОПАСНОСТИ ИНФОРМАЦИИ «МАСКОМ» (ЦБИ «МАСКОМ» ) ПРОТОКОЛ № 01/2008 В ххххх месяце 2012 года специалистами Центра безопасности информации «Интелсом» , действующего на основании Лицензии Гостехко-миссии РФ № 123 и Лицензии ФСБ России № 1111, проведены специальные исследования (СИ) защищенности вспомогательных технических средств (ВТСС), размещенных в выделенных помещениях НПО «Газ. Мяс» 1. Цель исследований Оценка возможности утечки речевой информации, циркулирующей в указанных выше выделенных помещениях третьей категории предприятия, за счет акустоэлектрических преобразований (АЭП) размещенных в помещениях вспомогательных технических средств и систем. 2. Вид проводимого инструментального контроля Проводимый контроль является (текущим, аттестационным). 3. Место проведения специальных исследований Специальные исследования (СИ) проводились в вышеуказанных выделенных помещениях и на измерительном стенде, расположенном в зале заседаний предприятия по адресу: г. XXX, ул. XXX, д. ХХ.

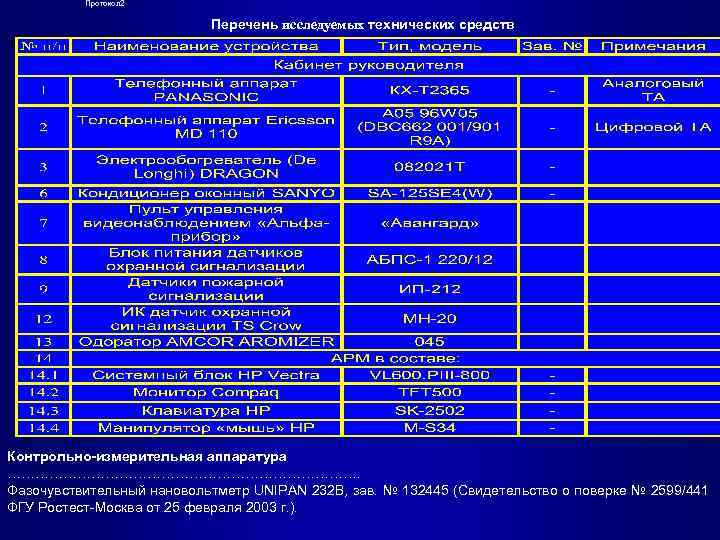

Протокол 2 Перечень исследуемых технических средств Контрольно-измерительная аппаратура …………………………………. Фазочувствительный нановольтметр UNIPAN 232 В, зав. № 132445 (Свидетельство о поверке № 2599/441 ФГУ Ростест-Москва от 25 февраля 2003 г. ).

Протокол 3 Анализ построения систем вспомогательных технических средств на объекте эксплуатации При подготовке к проведению специальных исследований размещенных в выделенных помещениях объекта технических средств специалистами ЦБИ «МАСКОМ» проведена оценка возможных каналов утечки циркулирующей в этих помещениях секретной речевой информации, исходя из реальных условий их эксплуатации. Исходя из состава эксплуатируемых в выделенных помещениях технических средств, приведенных в табл. 1, определены следующие каналы утечки, возникающие за счет: - акустоэлектрических преобразований технических средств (ТС), сигналы которых могут иметь выход за пределы установленной контролируемой зоны по различного рода проводам и кабелям, в том числе и сети электропитания переменного тока; - модуляции колебаний встроенных в них различного рода автогенераторов при воздействии на последние акустических сигналов секретной информации; - генерации усилительных устройств ТС. Для определения выходящих за пределы контролируемой зоны проводов и кабелей систем вспомогательных технических средств на объекте совместно со службами эксплуатации проведен анализ построения следующих систем: - системы электропитания; - систем пожарной и охранной сигнализации; - системы видеонаблюдения; - системы внутренней и городской телефонной связи; - средств приема центрального телевидения; - локальной вычислительной сети.

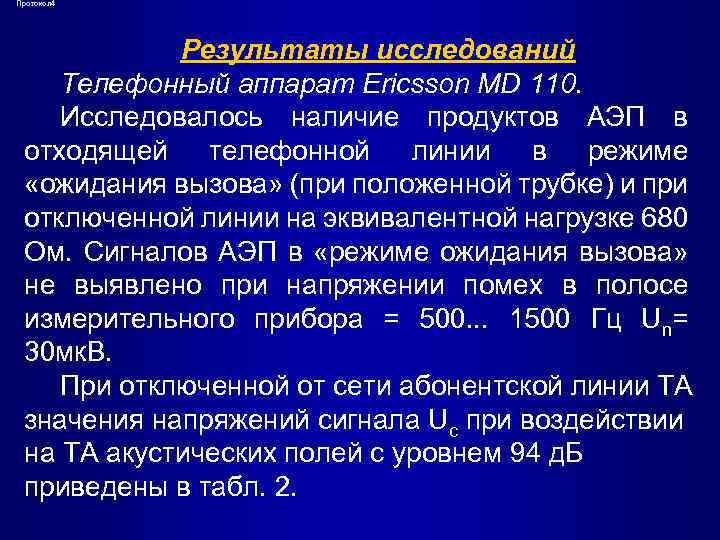

Протокол 4 Результаты исследований Телефонный аппарат Ericsson MD 110. Исследовалось наличие продуктов АЭП в отходящей телефонной линии в режиме «ожидания вызова» (при положенной трубке) и при отключенной линии на эквивалентной нагрузке 680 Ом. Сигналов АЭП в «режиме ожидания вызова» не выявлено при напряжении помех в полосе измерительного прибора = 500. . . 1500 Гц Un= 30 мк. В. При отключенной от сети абонентской линии ТА значения напряжений сигнала Uc при воздействии на ТА акустических полей с уровнем 94 д. Б приведены в табл. 2.
