Тиристоры Конструкция тиристоров Устройство и принцип

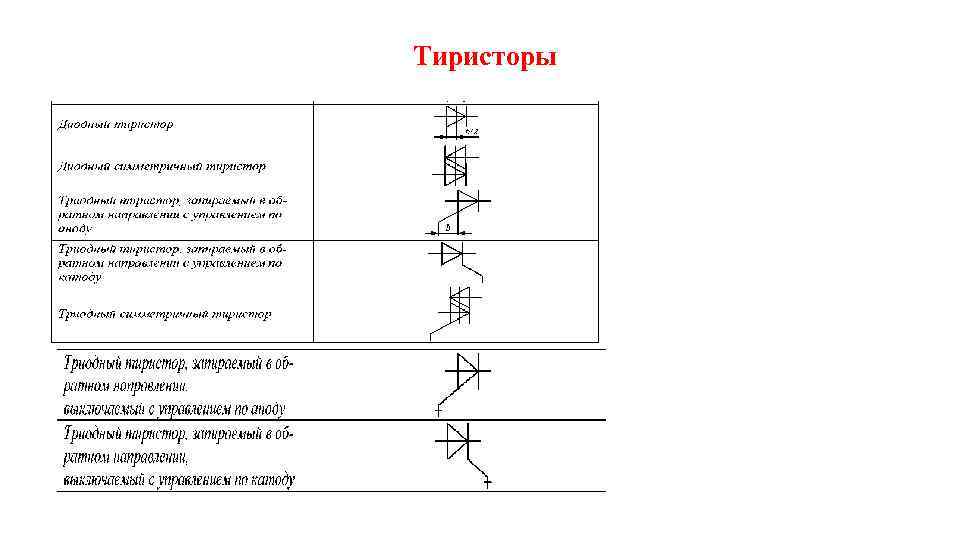

Тиристоры

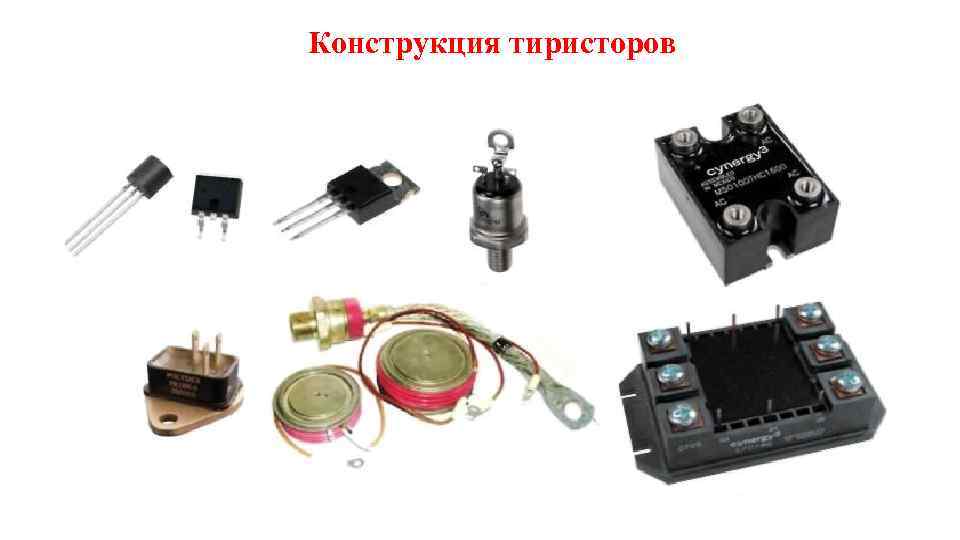

Конструкция тиристоров

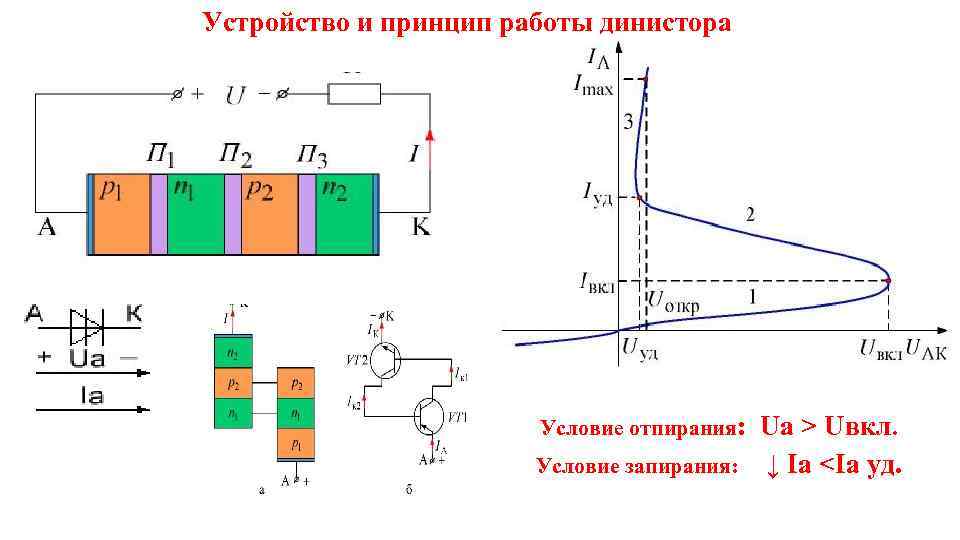

Устройство и принцип работы динистора Условие отпирания: Uа ˃ Uвкл. Условие запирания: ↓ Iа ˂Iа уд.

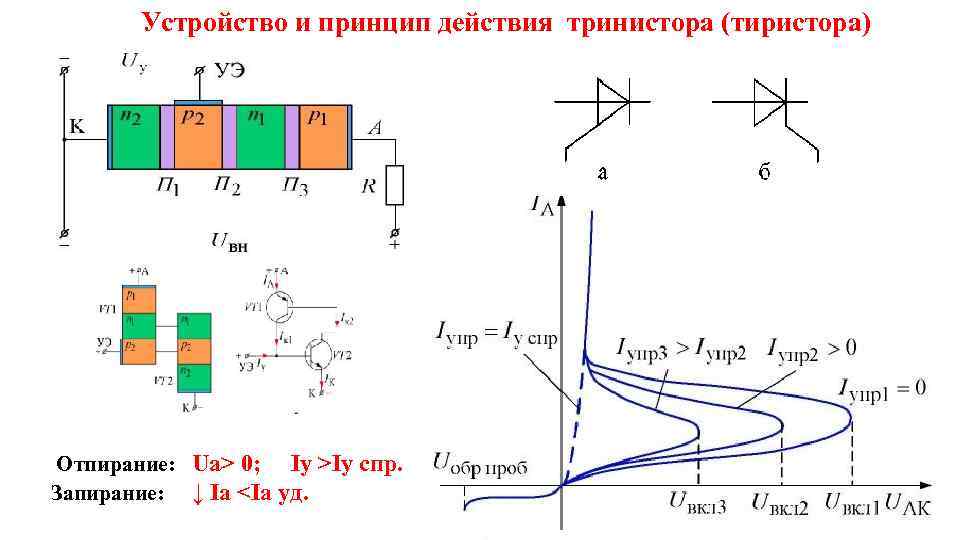

Устройство и принцип действия тринистора (тиристора) Отпирание: Uа˃ 0; Iу ˃Iу спр. Запирание: ↓ Iа ˂Iа уд.

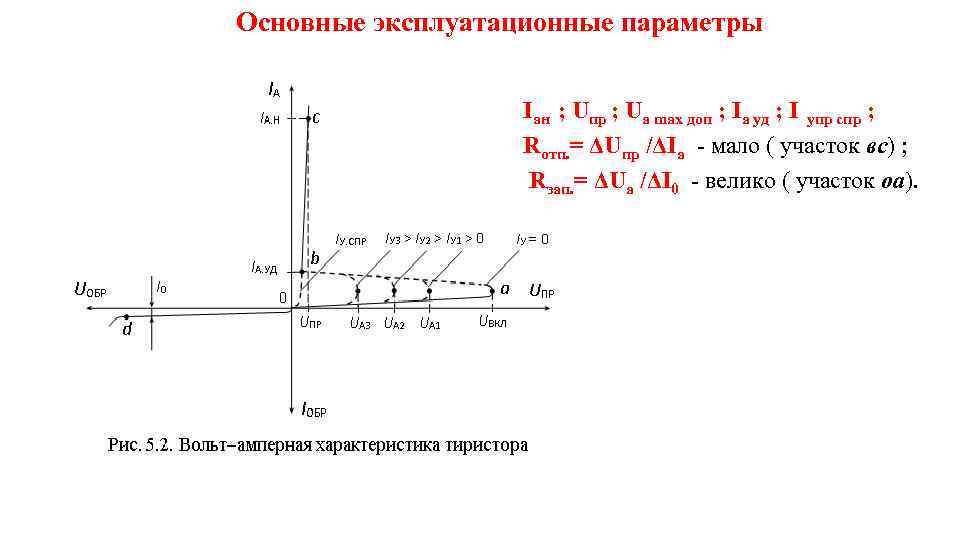

Основные эксплуатационные параметры Iан ; Uпр ; Uа max доп ; Iа уд ; I упр спр ; Rотп. = ΔUпр /ΔIа - мало ( участок вс) ; Rзап. = ΔUа /ΔI 0 - велико ( участок оа).

Работа тиристора в цепи переменного тока Отпирание: Uа˃ 0; Iу ˃Iу спр. Запирание: ↓ Iа ˂Iа уд. α 1 – интервал времени от 0 до t 1 α 2 – интервал времени от 2π до t 2 0 ˂ α ˃ π

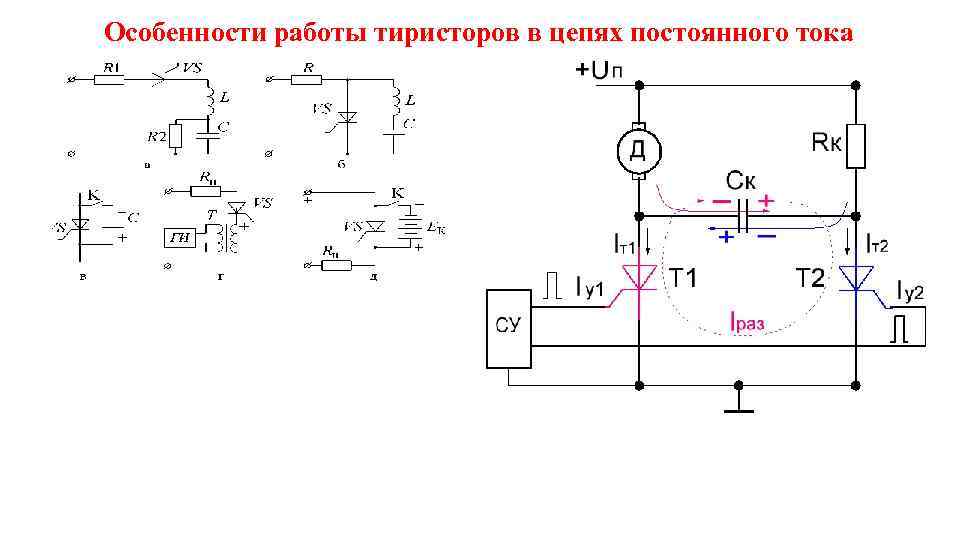

Особенности работы тиристоров в цепях постоянного тока

Управляемый выпрямитель 0 ˂ α ˃ π UН 0 ˂ UН ˃ 0

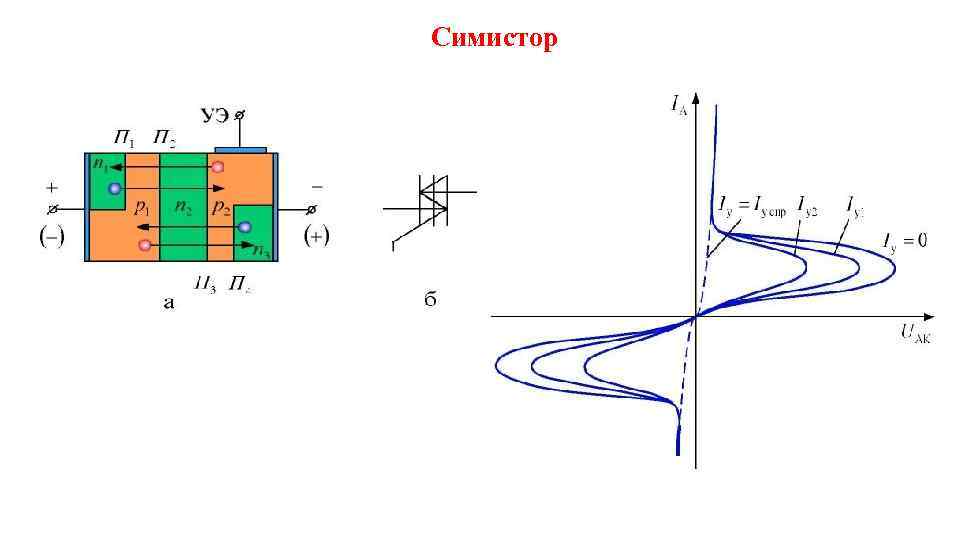

Симистор
