Скачать презентацию ТИПЫ ВОЗДУШНЫХ СУДОВ ПАССАЖИРСКИЕ ВОЗДУШНЫЕ СУДА
1. Типы ВС, багажники.ppt
- Количество слайдов: 65
ТИПЫ ВОЗДУШНЫХ СУДОВ

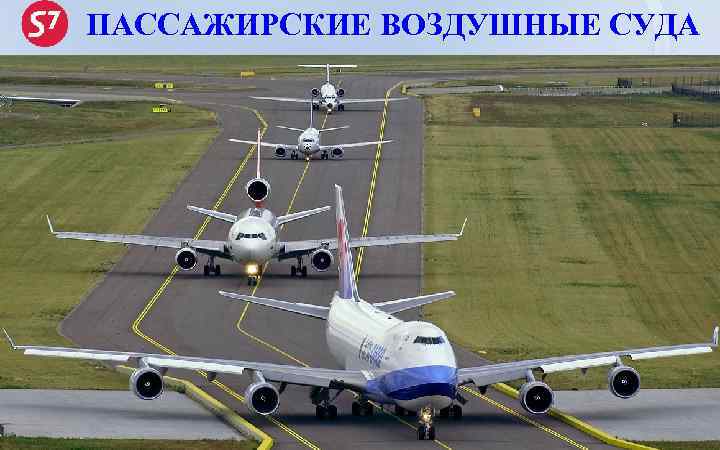

ПАССАЖИРСКИЕ ВОЗДУШНЫЕ СУДА

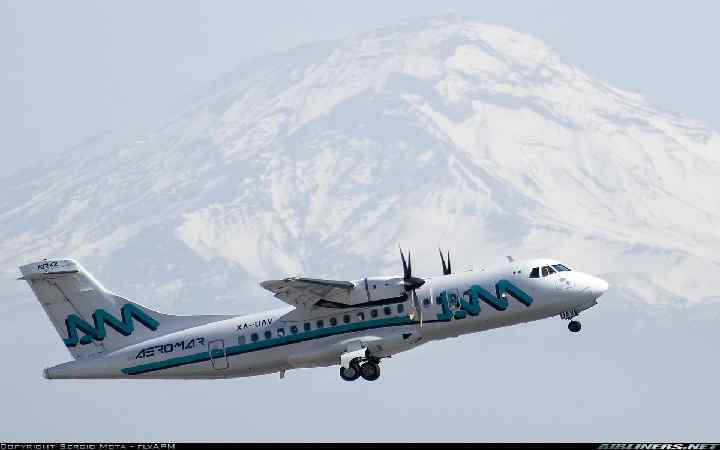

ATR-42

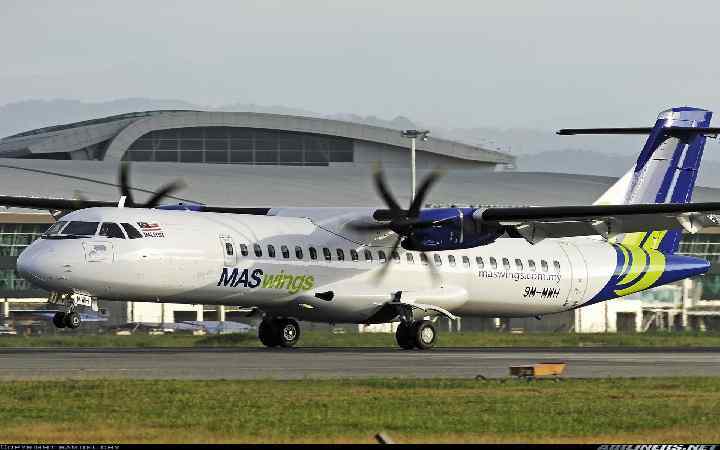

ATR-72

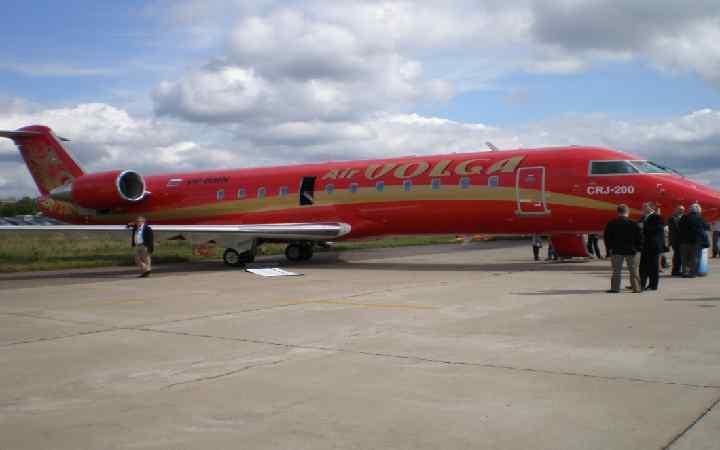

BOMBARDIER CRJ-200

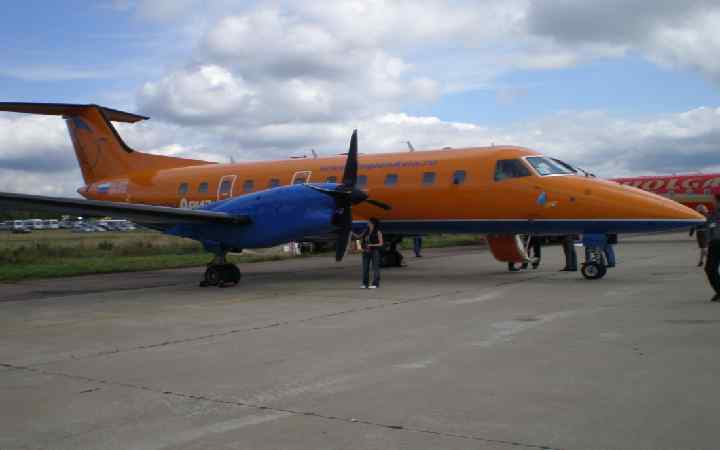

EMBRAER-120

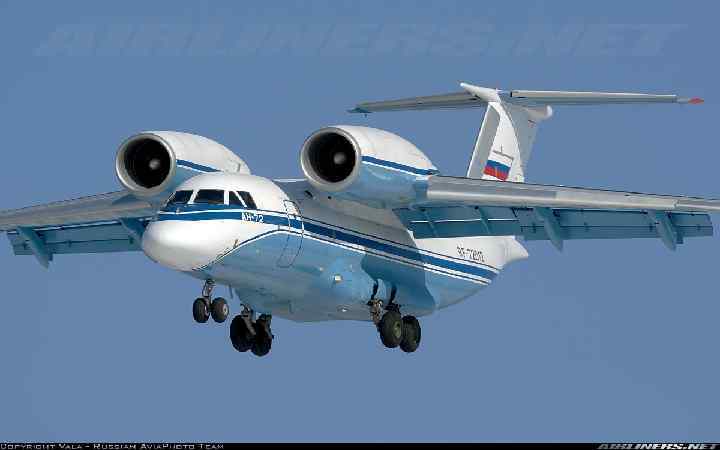

Ан-72

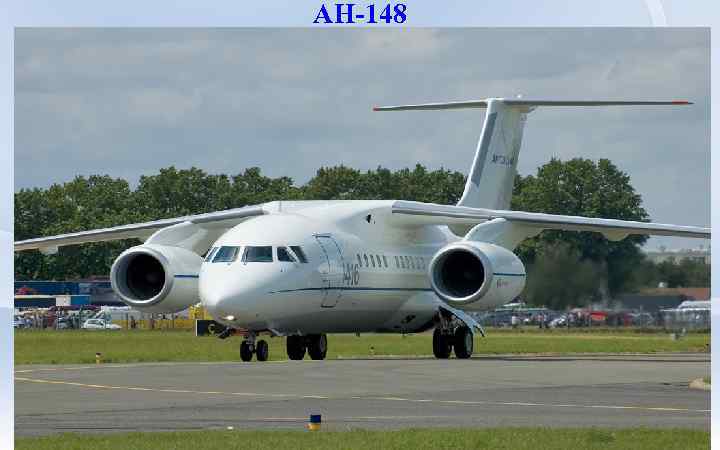

AH-148

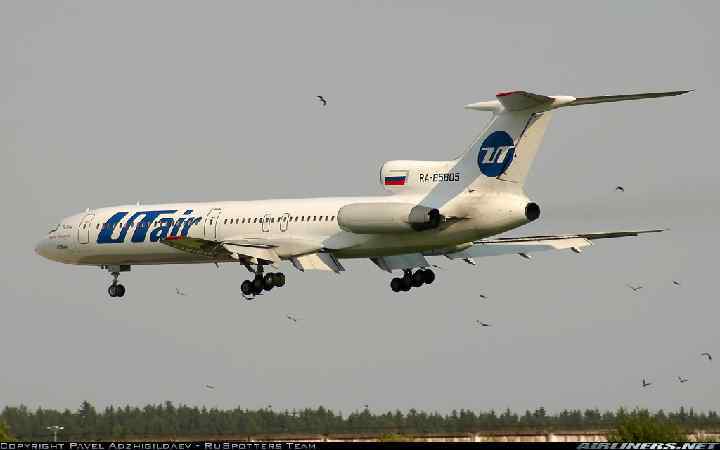

Ту-154

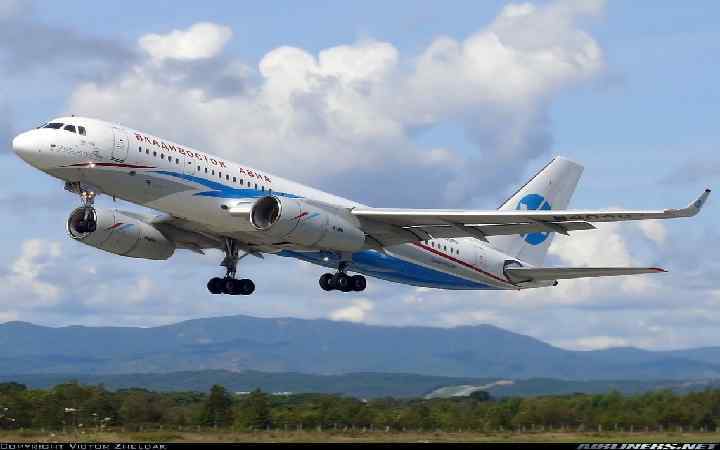

Ту-204

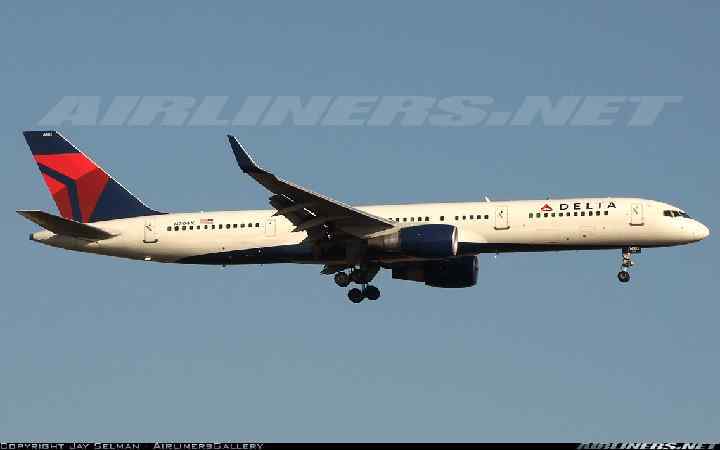

Б-757

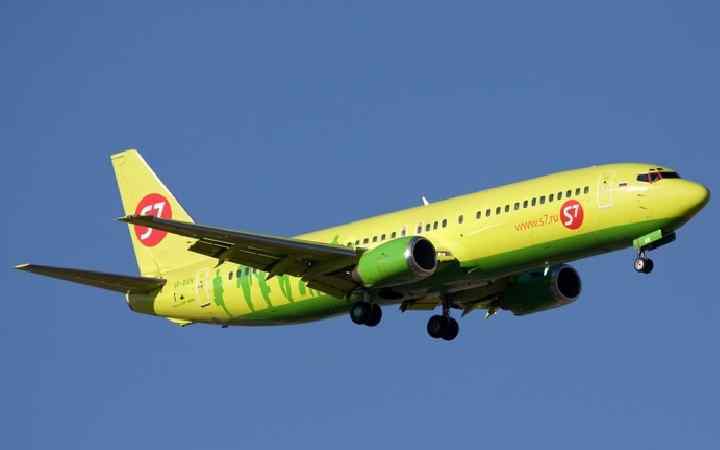

Б-737

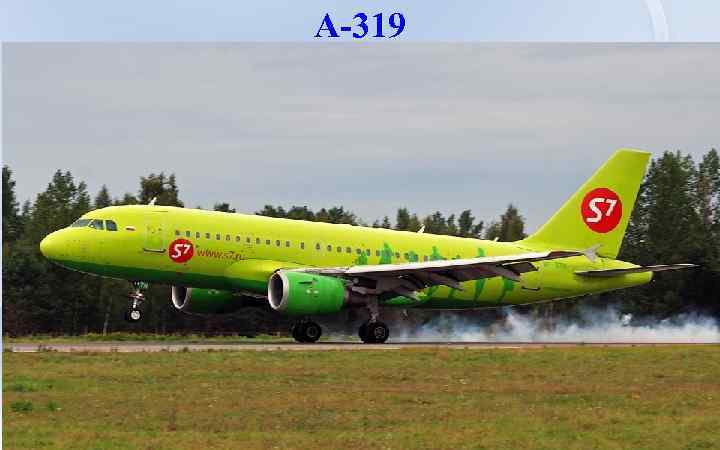

А-319

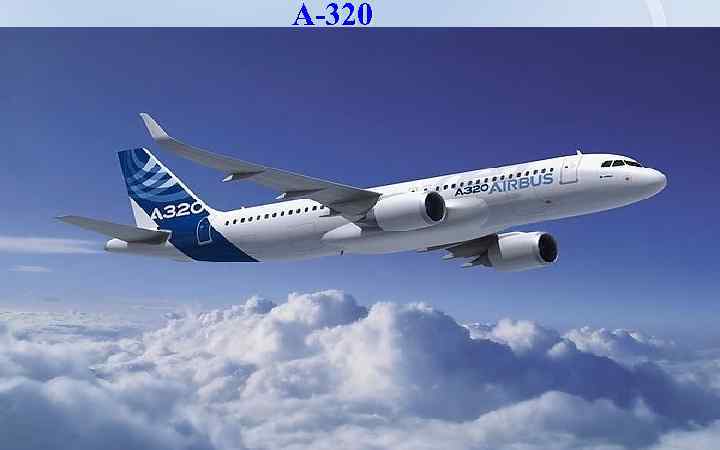

А-320

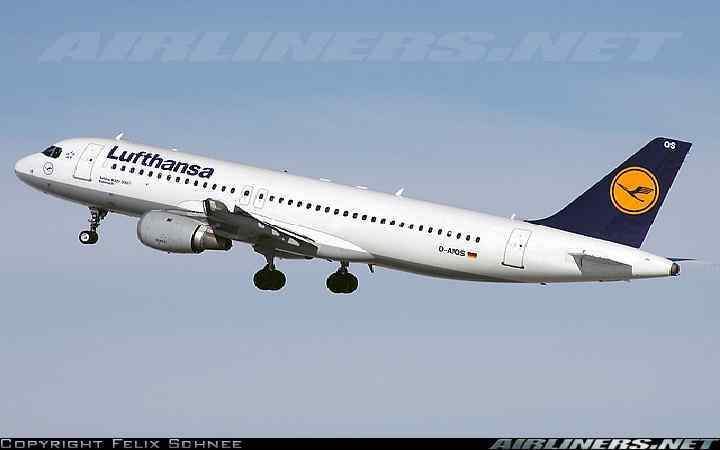

А-321

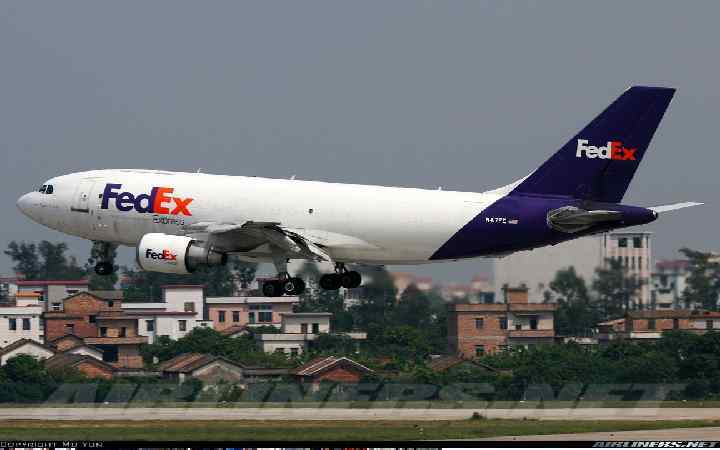

A-310

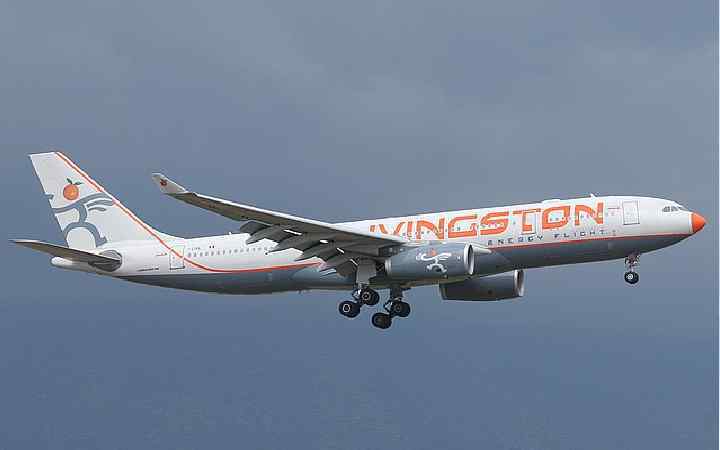

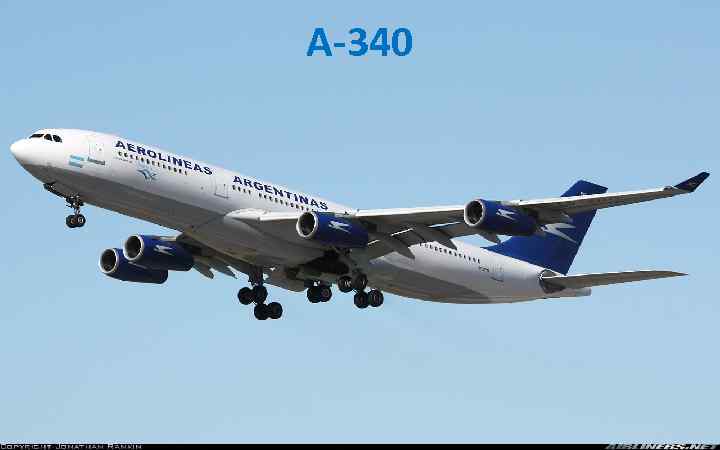

А-340
ГРУЗОВЫЕ ВОЗДУШНЫЕ СУДА

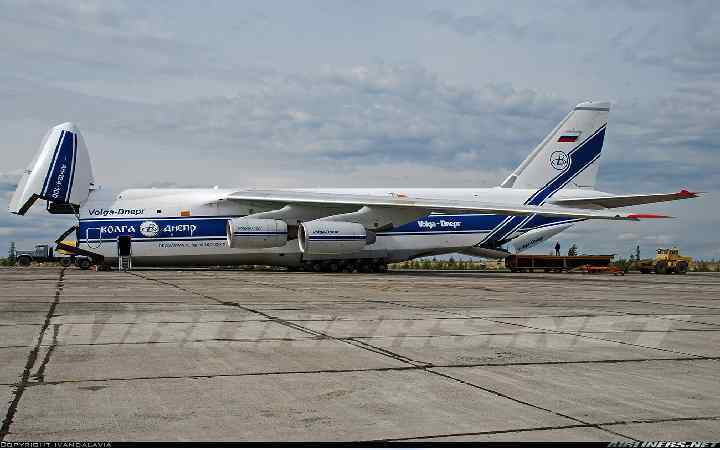

Ан-124

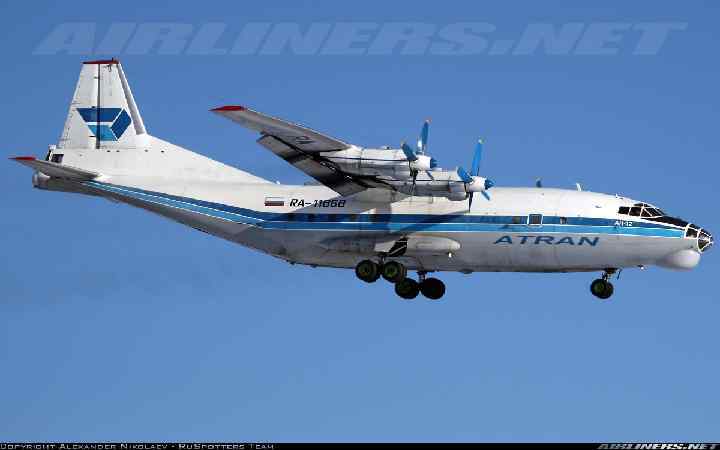

Ан-12

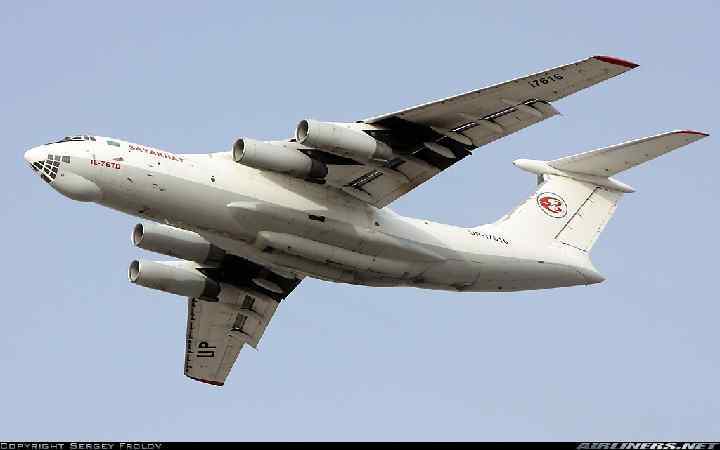

Ил-76

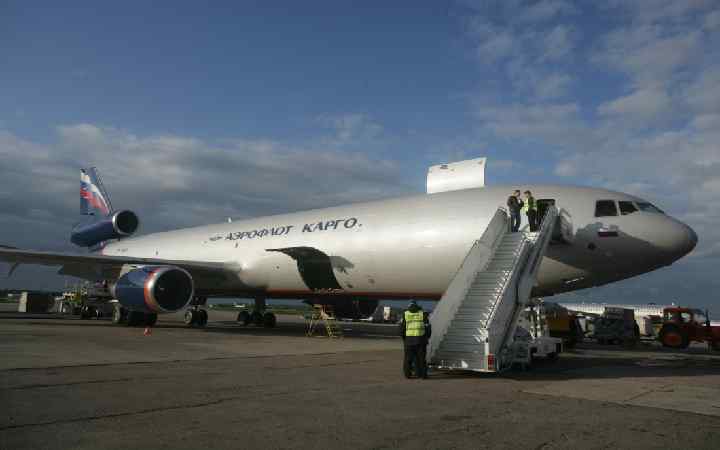

MD-11

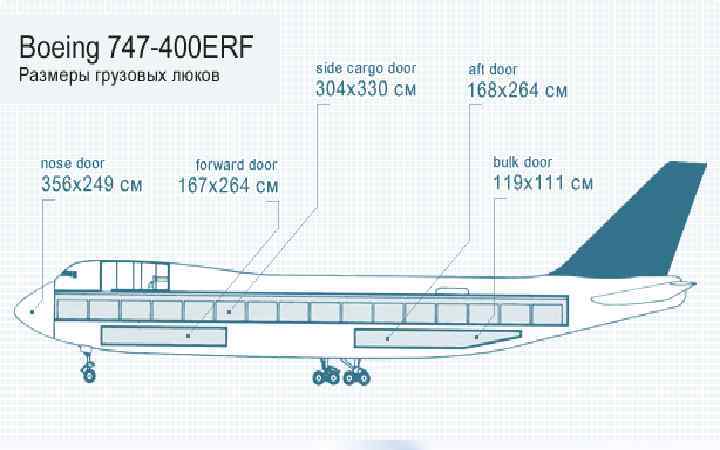

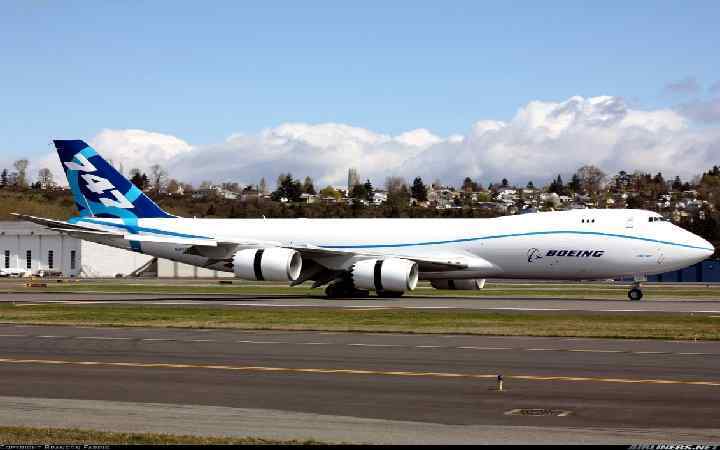

Б-747

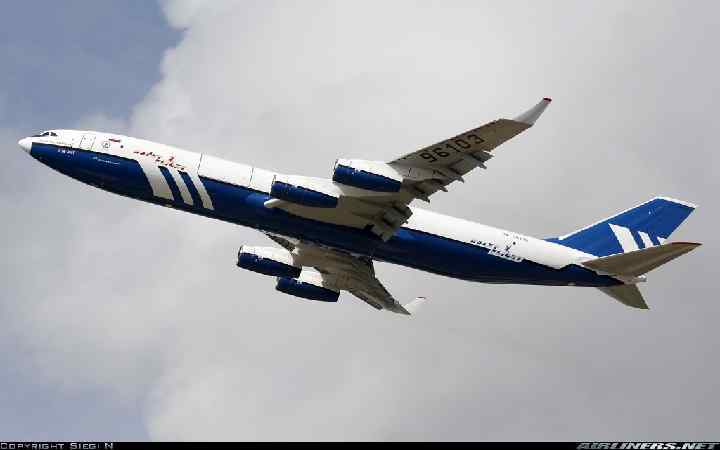

Ил-96
РАЗМЕРЫ БАГАЖНЫХ ОТСЕКОВ ВС

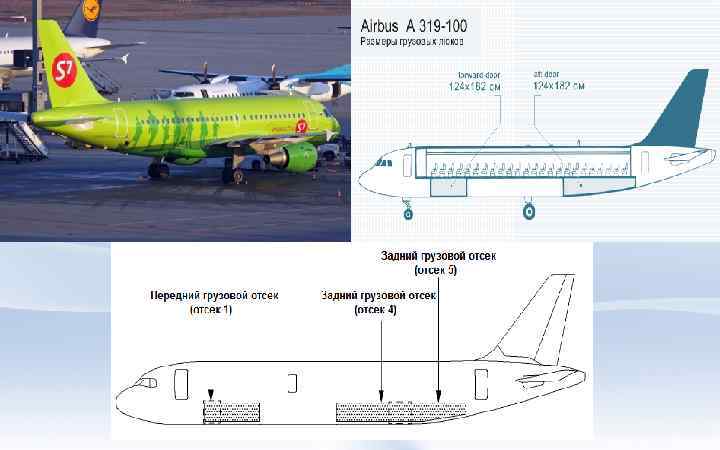

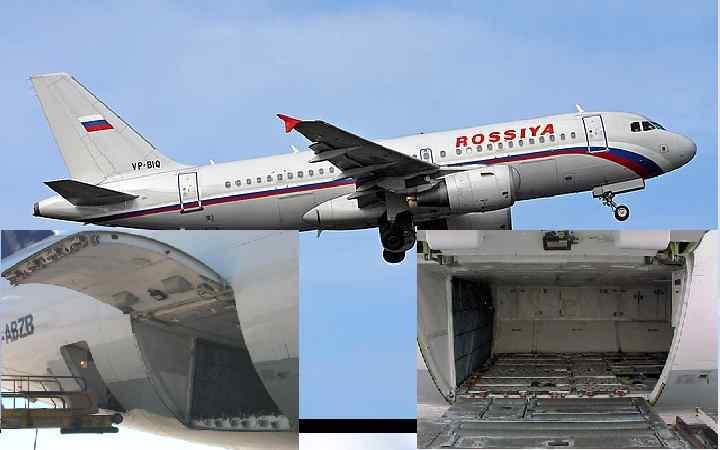

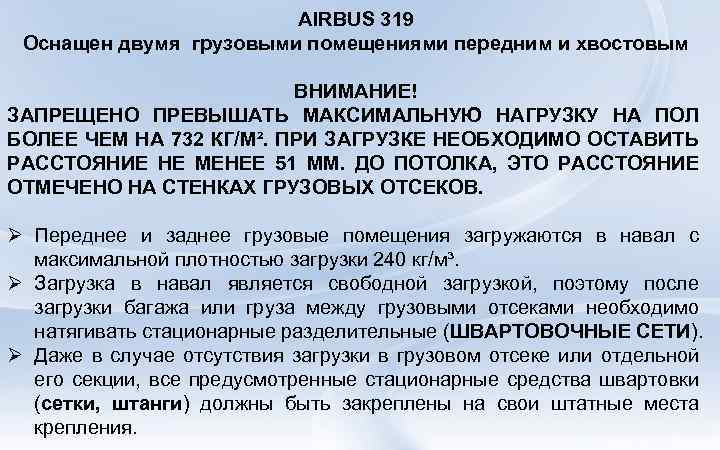

AIRBUS 319 Оснащен двумя грузовыми помещениями передним и хвостовым ВНИМАНИЕ! ЗАПРЕЩЕНО ПРЕВЫШАТЬ МАКСИМАЛЬНУЮ НАГРУЗКУ НА ПОЛ БОЛЕЕ ЧЕМ НА 732 КГ/М². ПРИ ЗАГРУЗКЕ НЕОБХОДИМО ОСТАВИТЬ РАССТОЯНИЕ НЕ МЕНЕЕ 51 ММ. ДО ПОТОЛКА, ЭТО РАССТОЯНИЕ ОТМЕЧЕНО НА СТЕНКАХ ГРУЗОВЫХ ОТСЕКОВ. Ø Переднее и заднее грузовые помещения загружаются в навал с максимальной плотностью загрузки 240 кг/м³. Ø Загрузка в навал является свободной загрузкой, поэтому после загрузки багажа или груза между грузовыми отсеками необходимо натягивать стационарные разделительные (ШВАРТОВОЧНЫЕ СЕТИ). Ø Даже в случае отсутствия загрузки в грузовом отсеке или отдельной его секции, все предусмотренные стационарные средства швартовки (сетки, штанги) должны быть закреплены на свои штатные места крепления.

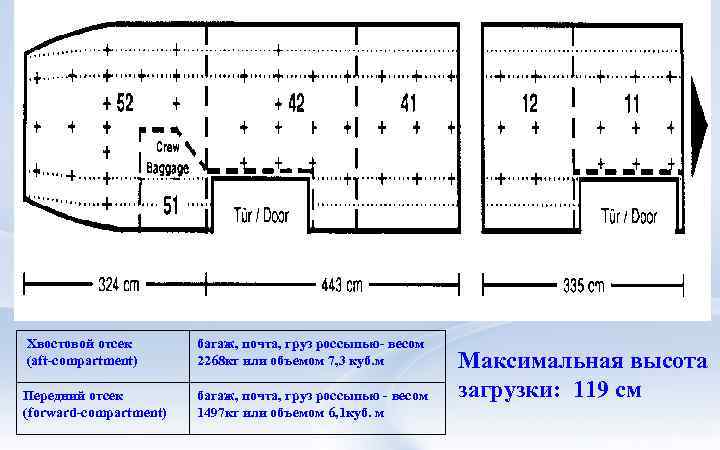

Хвостовой отсек (aft-compartment) багаж, почта, груз россыпью- весом 2268 кг или объемом 7, 3 куб. м Передний отсек (forward-compartment) багаж, почта, груз россыпью - весом 1497 кг или объемом 6, 1 куб. м Максимальная высота загрузки: 119 см

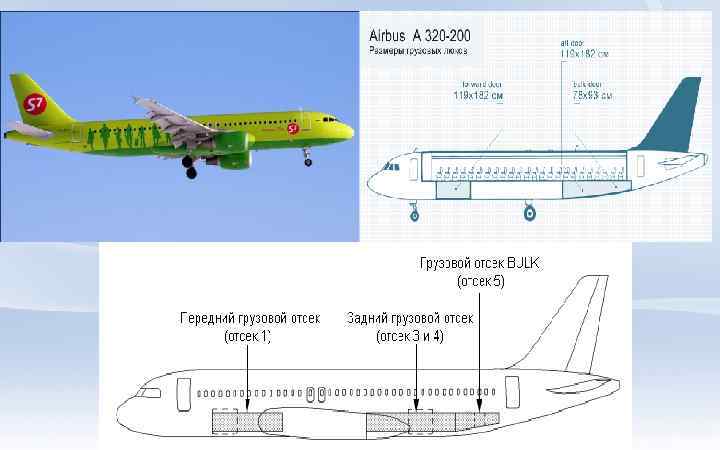

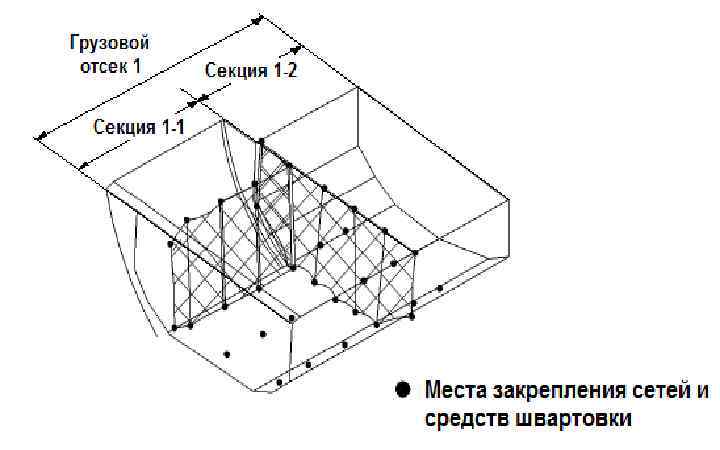

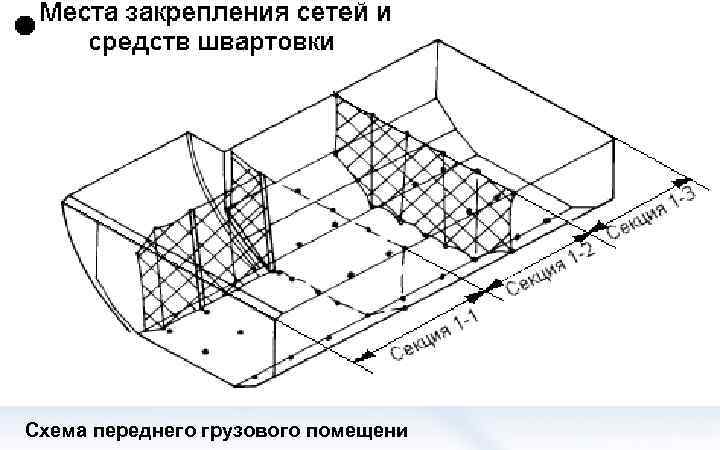

Схема переднего грузового помещени

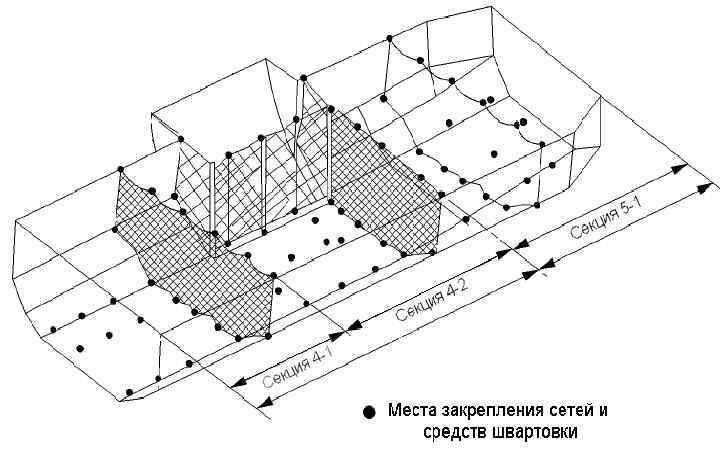

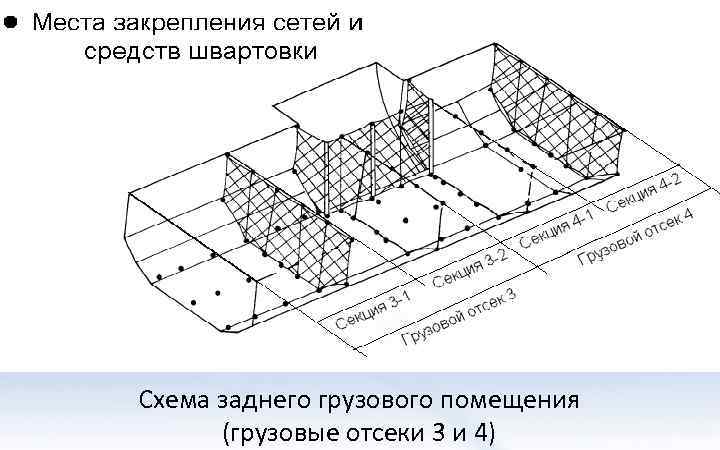

Схема заднего грузового помещения (грузовые отсеки 3 и 4)

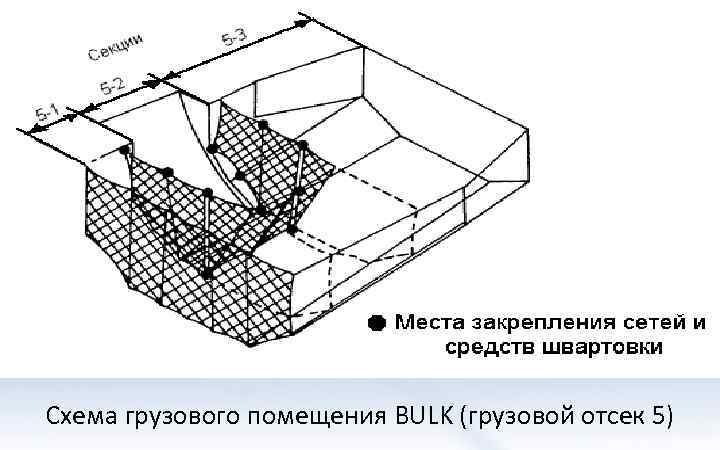

Схема грузового помещения BULK (грузовой отсек 5)

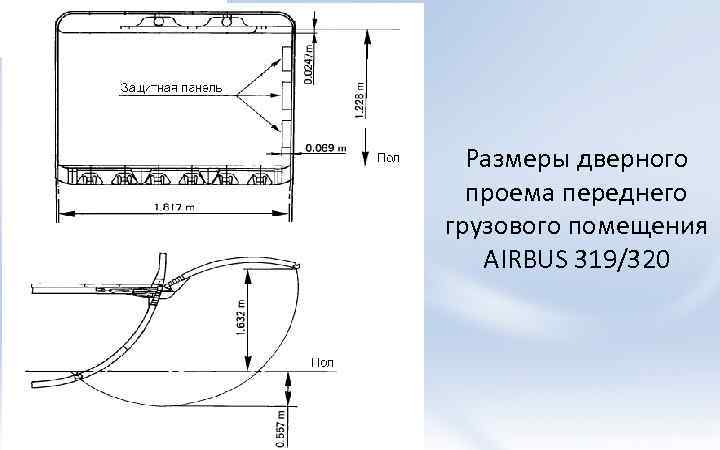

Размеры дверного проема переднего грузового помещения AIRBUS 319/320

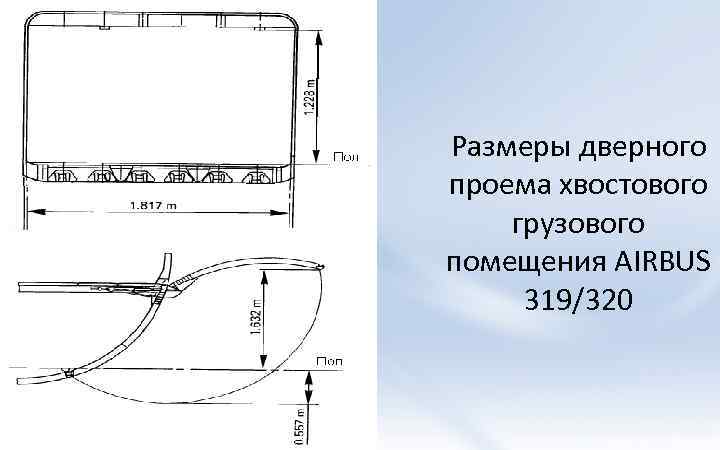

Размеры дверного проема хвостового грузового помещения AIRBUS 319/320

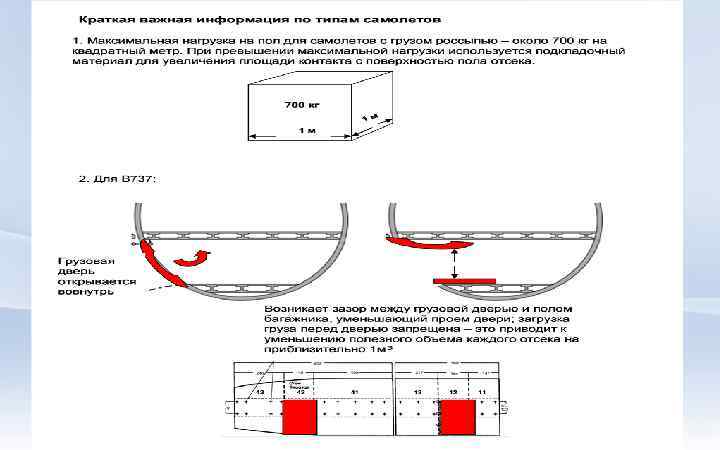

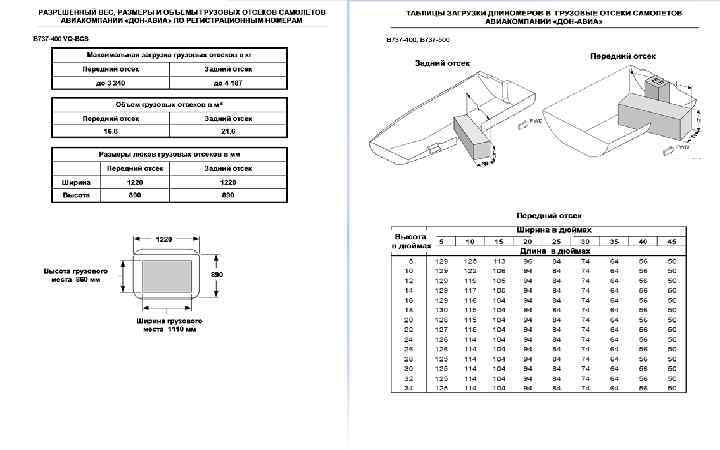

В 737 -300

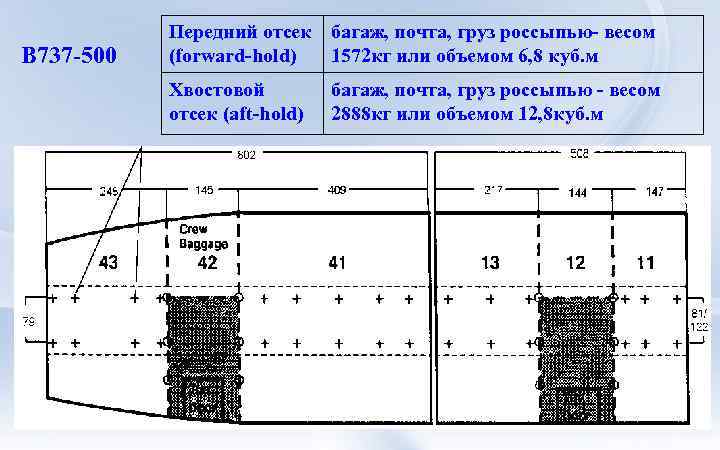

В 737 -500 Передний отсек багаж, почта, груз россыпью- весом (forward-hold) 1572 кг или объемом 6, 8 куб. м Хвостовой отсек (aft-hold) багаж, почта, груз россыпью - весом 2888 кг или объемом 12, 8 куб. м
