Типы верхнего строения здания ГЭС Подъем ротора

Типы верхнего строения здания ГЭС

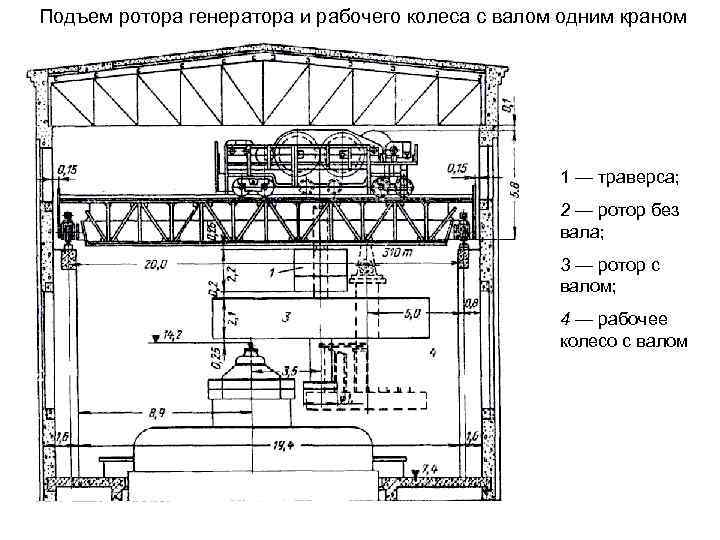

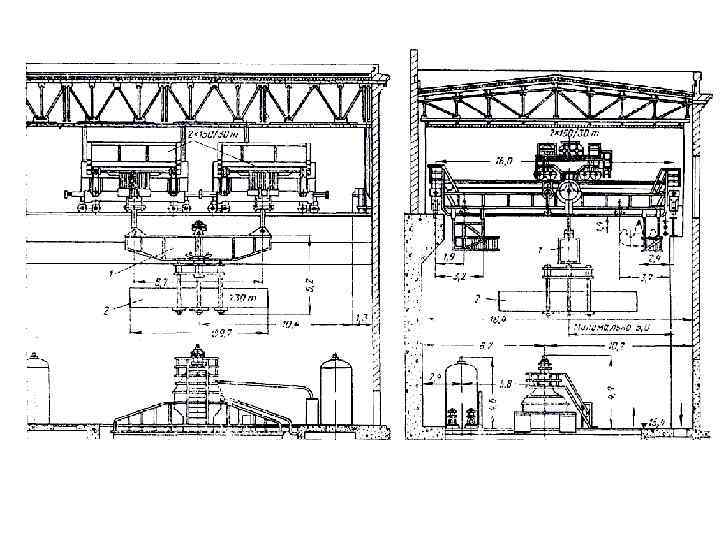

Подъем ротора генератора и рабочего колеса с валом одним краном 1 — траверса; 2 — ротор без вала; 3 — ротор с валом; 4 — рабочее колесо с валом

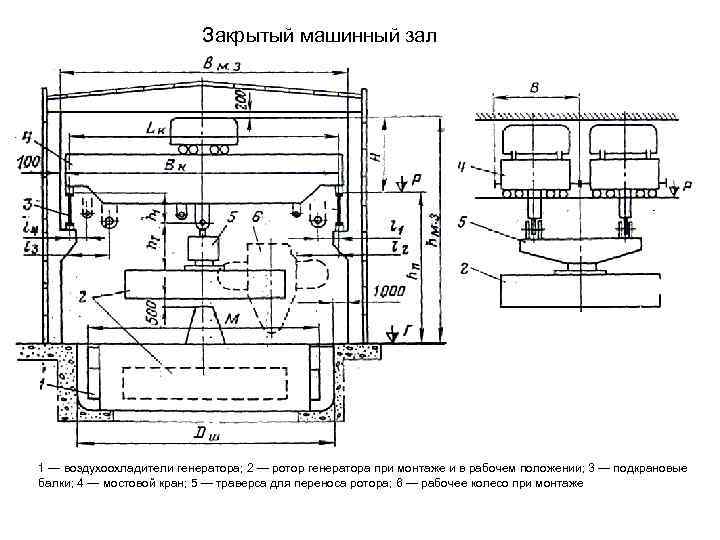

Закрытый машинный зал 1 — воздухоохладители генератора; 2 — ротор генератора при монтаже и в рабочем положении; 3 — подкрановые балки; 4 — мостовой кран; 5 — траверса для переноса ротора; 6 — рабочее колесо при монтаже

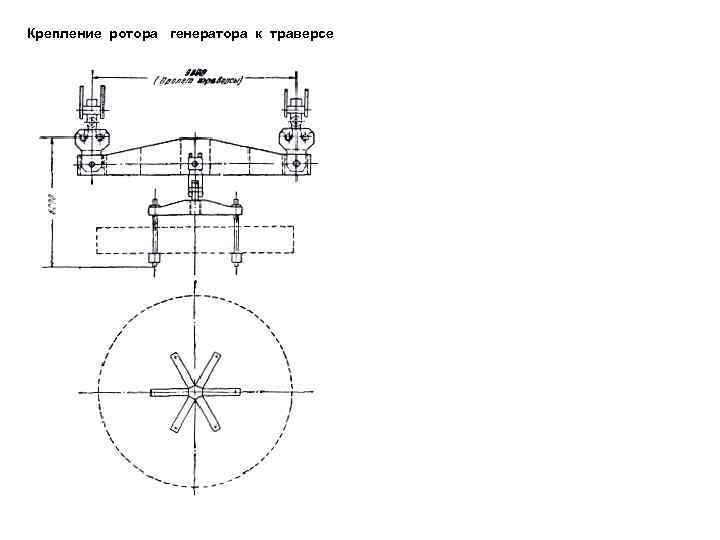

Крепление ротора генератора к траверсе

Сопряжение монтажной площадки с турбинным блоком при однородном малосжимаемом основании с засыпкой пазухи

Продольный разрез монтажной и временной сборочной площадки Волжской ГЭС имени XXII съезда КПСС: 1 – водосбросные галереи; 2 – смонтированный агрегат; 3 – МНУ; 4 – главные краны машинного зала грузоподъемностью по 450 т; 5 – вспомогательные краны грузоподъемностью по 50 т; 6 – проем для въезда на монтажную площадку; 7 – ротор генератора, подготавливаемый к монтажу; 8 – траверса для переноса ротора двумя главными кранами

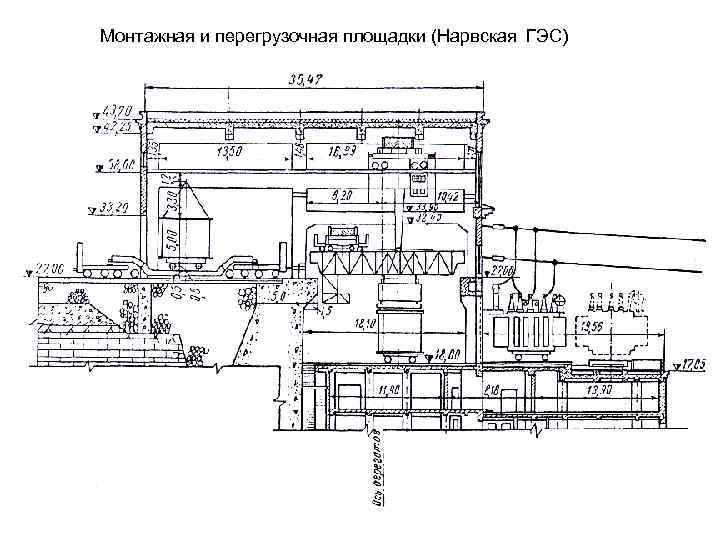

Монтажная и перегрузочная площадки (Нарвская ГЭС)

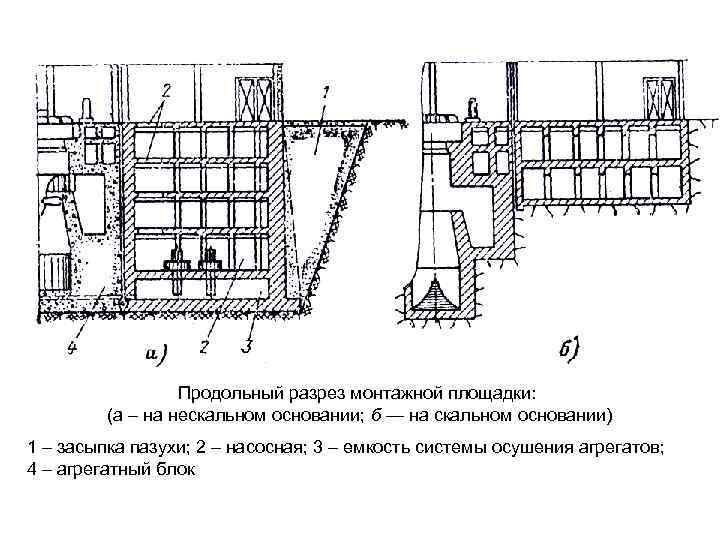

Продольный разрез монтажной площадки: (а – на нескальном основании; б — на скальном основании) 1 – засыпка пазухи; 2 – насосная; 3 – емкость системы осушения агрегатов; 4 – агрегатный блок

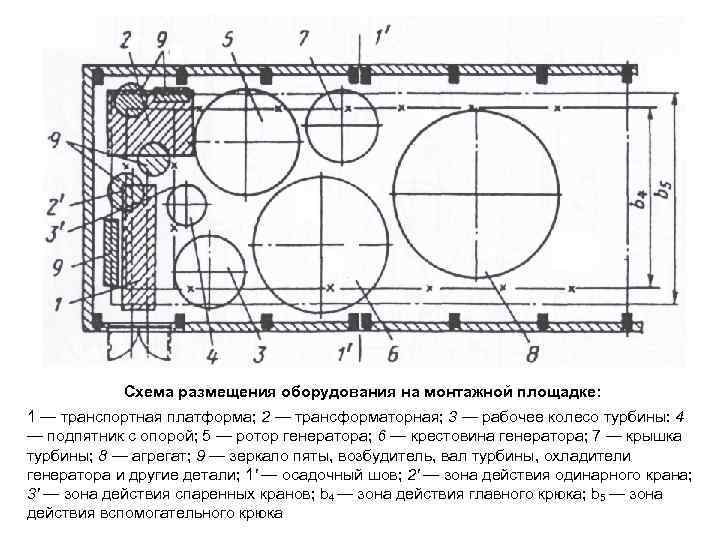

Схема размещения оборудования на монтажной площадке: 1 — транспортная платформа; 2 — трансформаторная; 3 — рабочее колесо турбины: 4 — подпятник с опорой; 5 — ротор генератора; 6 — крестовина генератора; 7 — крышка турбины; 8 — агрегат; 9 — зеркало пяты, возбудитель, вал турбины, охладители генератора и другие детали; 1' — осадочный шов; 2' — зона действия одинарного крана; 3' — зона действия спаренных кранов; b 4 — зона действия главного крюка; b 5 — зона действия вспомогательного крюка

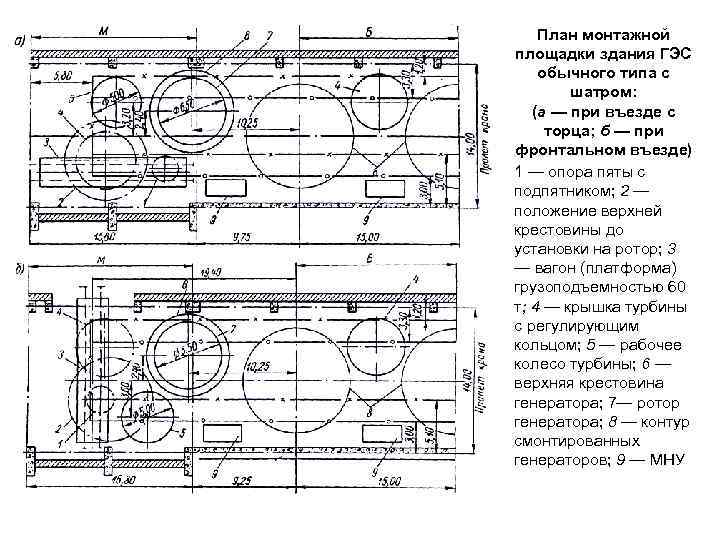

План монтажной площадки здания ГЭС обычного типа с шатром: (а — при въезде с торца; б — при фронтальном въезде) 1 — опора пяты с подпятником; 2 — положение верхней крестовины до установки на ротор; 3 — вагон (платформа) грузоподъемностью 60 т; 4 — крышка турбины с регулирующим кольцом; 5 — рабочее колесо турбины; 6 — верхняя крестовина генератора; 7— ротор генератора; 8 — контур смонтированных генераторов; 9 — МНУ

Раскладка оборудования на монтажной площадке 1 — рабочее колесо турбины; 2 — обтекатель; 3 — крышка турбины; 4 — ротор генератора; 5 — выводы трансформатора; 6 — трансформатор; 7 — снятый бак трансформатора; 8 — расширительный бак; 9 — специальный кран; 10 — подъездной железнодорожный путь; 11 — пути перекатки трансформатора; 12 — сегмент статора; 13 — вал; 14 — надставка вала; 15 — маслоприемник; 16 — oпора подпятника; 17 — диск подпятника; 18 — лопасти; 19 — подшипник турбины; 20 — подшипник генератора; 21 — кран машинного зала

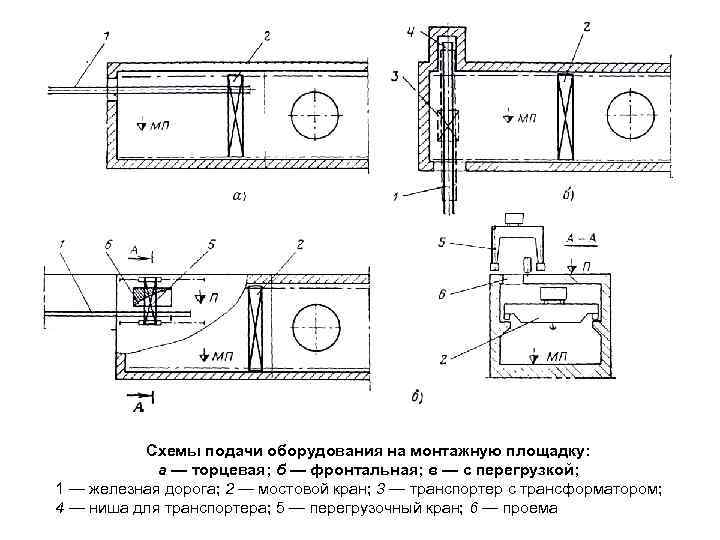

Схемы подачи оборудования на монтажную площадку: а — торцевая; б — фронтальная; в — с перегрузкой; 1 — железная дорога; 2 — мостовой кран; 3 — транспортер с трансформатором; 4 — ниша для транспортера; 5 — перегрузочный кран; 6 — проема

Здание Воткинской ГЭС на р. Каме (поперечный разрез)

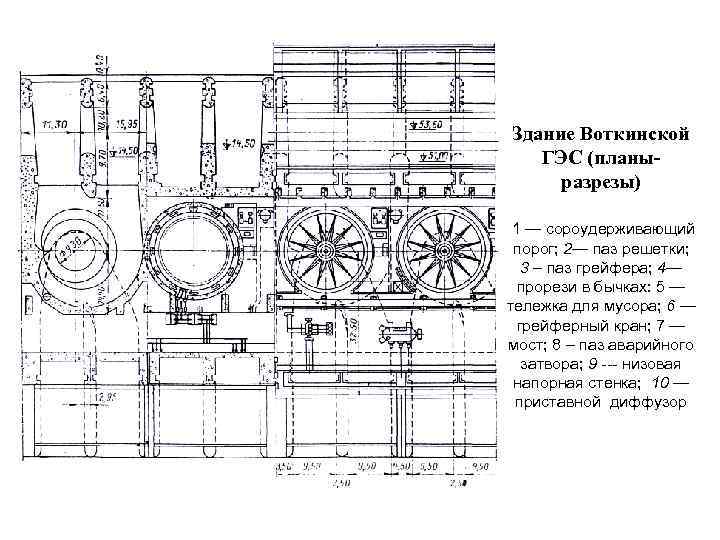

Здание Воткинской ГЭС (планыразрезы) 1 — сороудерживающий порог; 2— паз решетки; 3 – паз грейфера; 4— прорези в бычках: 5 — тележка для мусора; 6 — грейферный кран; 7 — мост; 8 – паз аварийного затвора; 9 низовая напорная стенка; 10 — приставной диффузор

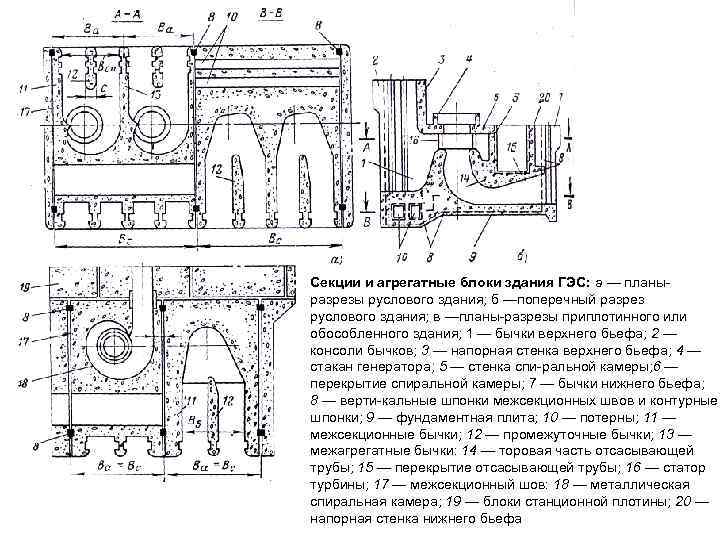

Секции и агрегатные блоки здания ГЭС: а — планы разрезы руслового здания; б —поперечный разрез руслового здания; в —планы разрезы приплотинного или обособленного здания; 1 — бычки верхнего бьефа; 2 — консоли бычков; 3 — напорная стенка верхнего бьефа; 4 — стакан генератора; 5 — стенка спи ральной камеры; 6 — перекрытие спиральной камеры; 7 — бычки нижнего бьефа; 8 — верти кальные шпонки межсекционных швов и контурные шпонки; 9 — фундаментная плита; 10 — потерны; 11 — межсекционные бычки; 12 — промежуточные бычки; 13 — межагрегатные бычки: 14 — торовая часть отсасывающей трубы; 15 — перекрытие отсасывающей трубы; 16 — статор турбины; 17 — межсекционный шов: 18 — металлическая спиральная камера; 19 — блоки станционной плотины; 20 — напорная стенка нижнего бьефа

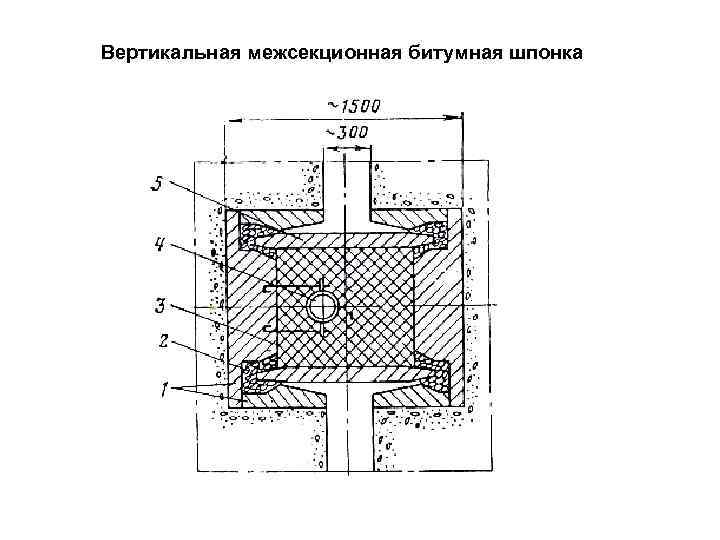

Вертикальная межсекционная битумная шпонка
