Типы трансформаторов напряжения Выполнил Хомушку Т Т

«Типы трансформаторов напряжения» Выполнил: Хомушку Т. Т Гр ФЭ 12 -03 б

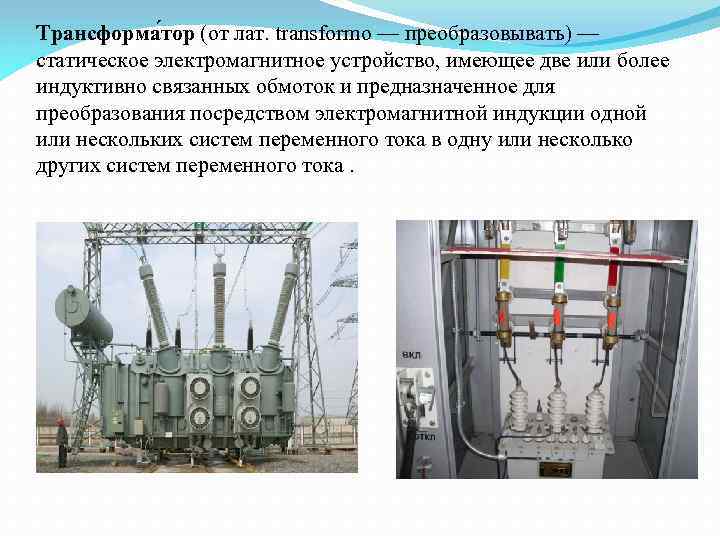

Трансформа тор (от лат. transformo — преобразовывать) — статическое электромагнитное устройство, имеющее две или более индуктивно связанных обмоток и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока.

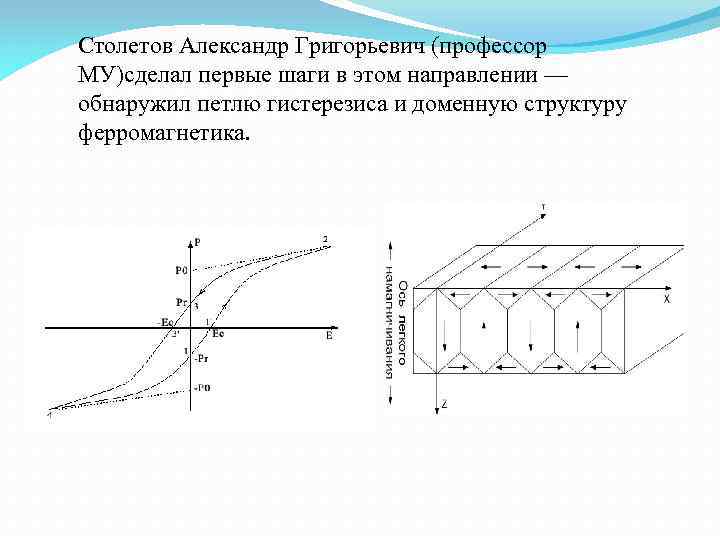

Столетов Александр Григорьевич (профессор МУ)сделал первые шаги в этом направлении — обнаружил петлю гистерезиса и доменную структуру ферромагнетика.

Применение трансформаторов напряжения Наиболее часто трансформаторы применяются в электросетях и в источниках питания различных приборов. По конструкции и области применения трансформаторы напряжения классифицируются: - По роду установки — для внутренней и наружной установки; - По способу изоляции — с сухой (литой) изоляцией (от 380 В до 6 к. В) и масляной (от 3 к. В и выше); - По числу фаз — однофазные и трехфазные - По числу вторичных обмоток — с одной и двумя обмотками; - По количеству высоковольтных вводов однофазных трансформаторов;

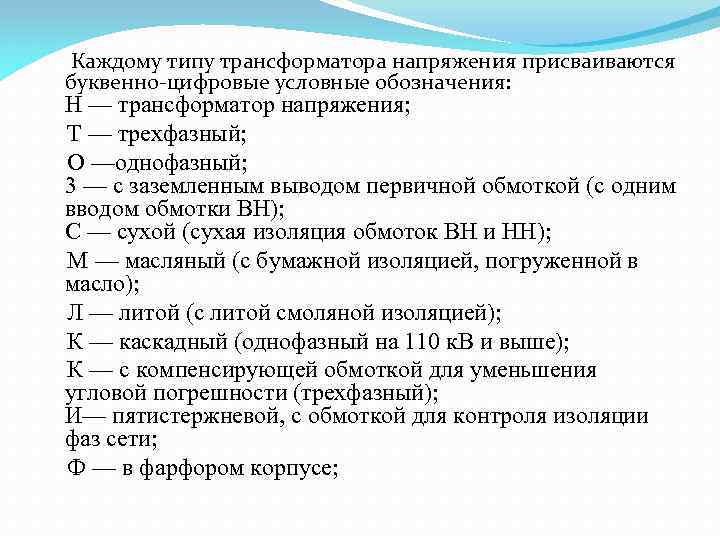

Каждому типу трансформатора напряжения присваиваются буквенно-цифровые условные обозначения: Н — трансформатор напряжения; Т — трехфазный; О —однофазный; 3 — с заземленным выводом первичной обмоткой (с одним вводом обмотки ВН); С — сухой (сухая изоляция обмоток ВН и НН); М — масляный (с бумажной изоляцией, погруженной в масло); Л — литой (с литой смоляной изоляцией); К — каскадный (однофазный на 110 к. В и выше); К — с компенсирующей обмоткой для уменьшения угловой погрешности (трехфазный); И— пятистержневой, с обмоткой для контроля изоляции фаз сети; Ф — в фарфором корпусе;

Классификация трансформаторов напряжения Трансформаторы напряжения различаются: а) по числу фаз — однофазные и трехфазные; б) по числу обмоток — двухобмоточные и трехобмоточные; в) по классу точности, т. е. по допускаемым значениям погрешностей; г) по способу охлаждения — трансформаторы с масляным охлаждением (масляные), с естественным воздушным охлаждением (сухие и с литой изоляцией); д) по роду установки — для внутренней установки, для наружной установки и для комплектных распределительных устройств (КРУ).

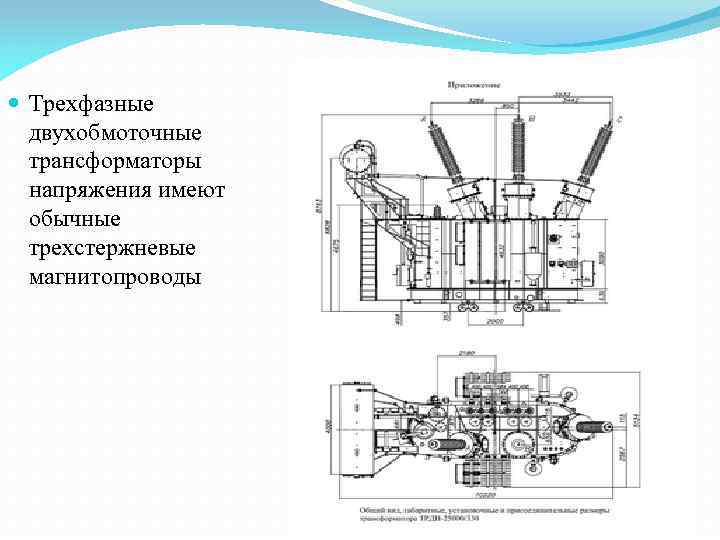

Трехфазные двухобмоточные трансформаторы напряжения имеют обычные трехстержневые магнитопроводы

Серий трансформаторов напряжения Трансформаторы напряжения серии НАМИ: Трансформаторы напряжения трехфазные, масляные, антирезонансные предназначены для выработки сигнала измерительной информации для электрических приборов, цепей учета, автоматики, релейной защиты и сигнализации в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Трансформаторы серии НOМ: Трансформаторы напряжения однофазные масляные. Предназначены для выработки сигнала измерительной информации для электрических и измерительных приборов, о цепях защиты и сигнализации в сетях с компенсированной и заземленной нейтралью. а) -внешний вид; б) -внешняя часть;

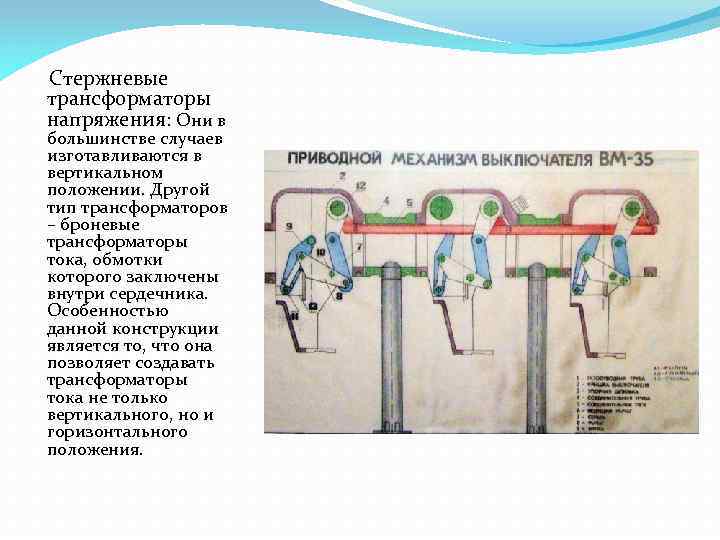

Стержневые трансформаторы напряжения: Они в большинстве случаев изготавливаются в вертикальном положении. Другой тип трансформаторов – броневые трансформаторы тока, обмотки которого заключены внутри сердечника. Особенностью данной конструкции является то, что она позволяет создавать трансформаторы тока не только вертикального, но и горизонтального положения.

Выбор трансформаторов напряжения Трансформаторы напряжения выбираются: - по напряжению установки; Uуст Uном; - по конструкции и схеме соединения обмоток; - по классу точности; - по вторичной нагрузке. S 2 Sном, где Sном- номинальная мощность в выбранном классе точности, при этом следует иметь в виду, что для однофазных трансформаторов, соединенных в звезду, следует взять суммарную мощность всех трех фаз, а для соединенных по схеме открытого треугольника - удвоенную мощность одного трансформатора; S 2 А. - нагрузка всех измерительных приборов и реле, присоединенных к трансформатору напряжения В.
