Типы соединений ОВ Механические и клеевые

Типы соединений ОВ Механические и клеевые соединения ОВ

Механические соединители Механический соединитель ленточных элементов оптических волокон Механический соединитель производства Lucent Technologies Corelink производства AMP Механический соединитель Fibrlok II производства 3 M

Механические соединители Механический соединитель RMS ленточных элементов оптических производства AT&T волокон производства Sumitomo Механические соединители производства Fujikura

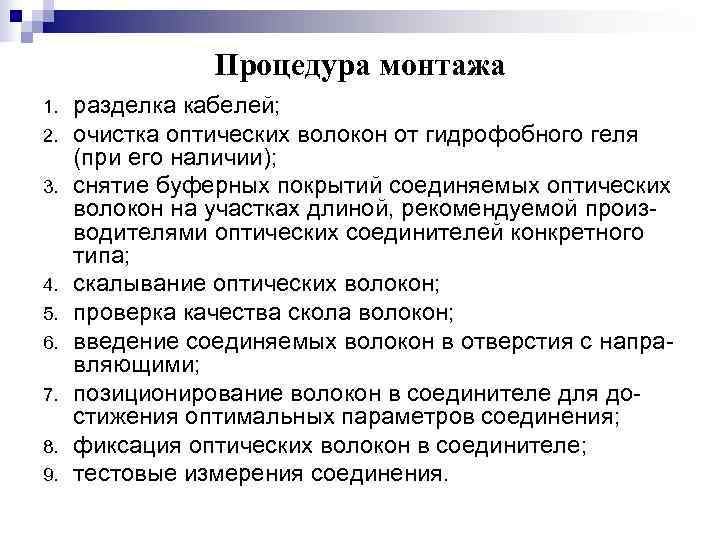

Процедура монтажа 1. разделка кабелей; 2. очистка оптических волокон от гидрофобного геля (при его наличии); 3. снятие буферных покрытий соединяемых оптических волокон на участках длиной, рекомендуемой произ- водителями оптических соединителей конкретного типа; 4. скалывание оптических волокон; 5. проверка качества скола волокон; 6. введение соединяемых волокон в отверстия с напра- вляющими; 7. позиционирование волокон в соединителе для до- стижения оптимальных параметров соединения; 8. фиксация оптических волокон в соединителе; 9. тестовые измерения соединения.

Механическое соединение ОВ соединителями типа Fibrlock 1. Установка ОВ в соединитель

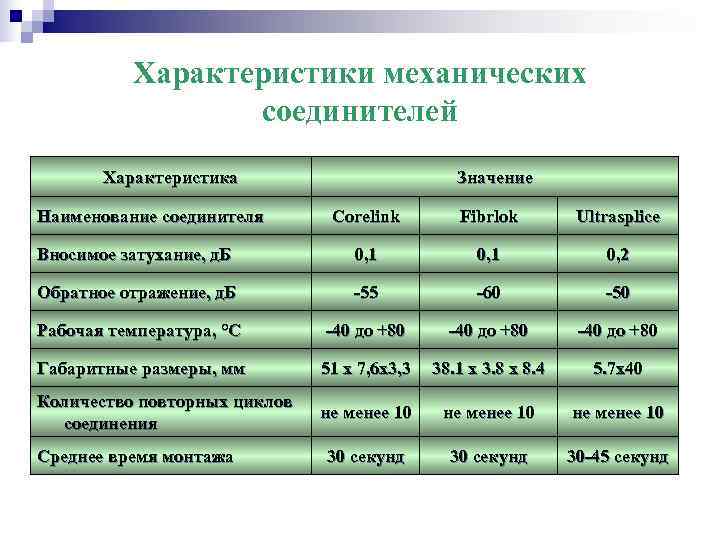

Характеристики механических соединителей Характеристика Значение Наименование соединителя Corelink Fibrlok Ultrasplice Вносимое затухание, д. Б 0, 1 0, 2 Обратное отражение, д. Б -55 -60 -50 Рабочая температура, °С -40 до +80 Габаритные размеры, мм 51 х 7, 6 x 3, 3 38. 1 x 3. 8 x 8. 4 5. 7 х40 Количество повторных циклов не менее 10 соединения Среднее время монтажа 30 секунд 30 -45 секунд

Соединение оптических волокон методом склеивания n подготовка оптических волокон к соединению (очистка, снятие буферных покрытий, скалывание); n ввод оптического волокна в капилляр; n наполнение иммерсионной жидкостью, гелем или клеем; n регулирование соединения, юстировка оптических волокон; n нанесение адгезивного вещества; n цементирование адгезивного вещества с помощью ультрафиолетового излучения.
