ТИПЫ СИНХРОННЫХ МАШИН

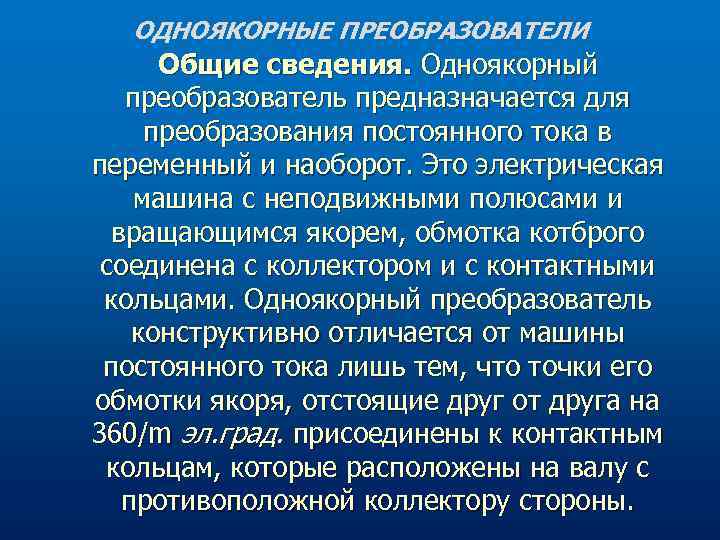

ОДНОЯКОРНЫЕ ПРЕОБРАЗОВАТЕЛИ Общие сведения. Одноякорный преобразователь предназначается для преобразования постоянного тока в переменный и наоборот. Это электрическая машина с неподвижными полюсами и вращающимся якорем, обмотка котброго соединена с коллектором и с контактными кольцами. Одноякорный преобразователь конструктивно отличается от машины постоянного тока лишь тем, что точки его обмотки якоря, отстоящие друг от друга на 360/m эл. град. присоединены к контактным кольцам, которые расположены на валу с противоположной коллектору стороны.
Число контактных колец соответствует числу фаз т. Одноякорные преобразователи выполняются двух-, трехи шестифазными.

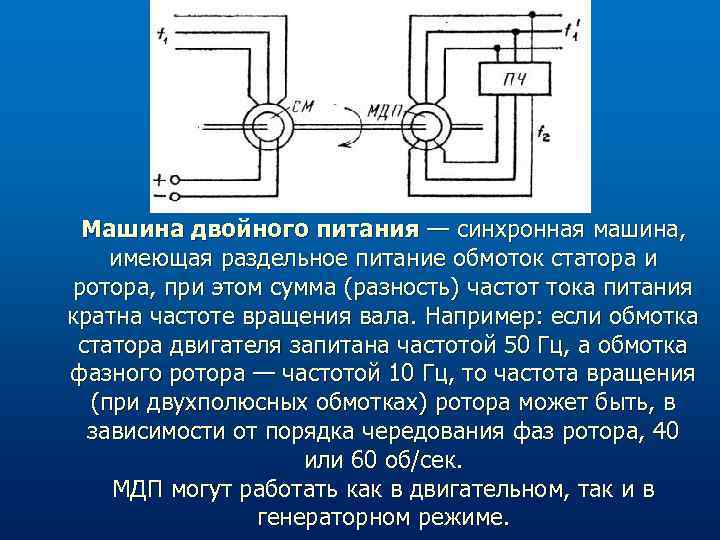

Машина двойного питания — синхронная машина, имеющая раздельное питание обмоток статора и ротора, при этом сумма (разность) частот тока питания кратна частоте вращения вала. Например: если обмотка статора двигателя запитана частотой 50 Гц, а обмотка фазного ротора — частотой 10 Гц, то частота вращения (при двухполюсных обмотках) ротора может быть, в зависимости от порядка чередования фаз ротора, 40 или 60 об/сек. МДП могут работать как в двигательном, так и в генераторном режиме.

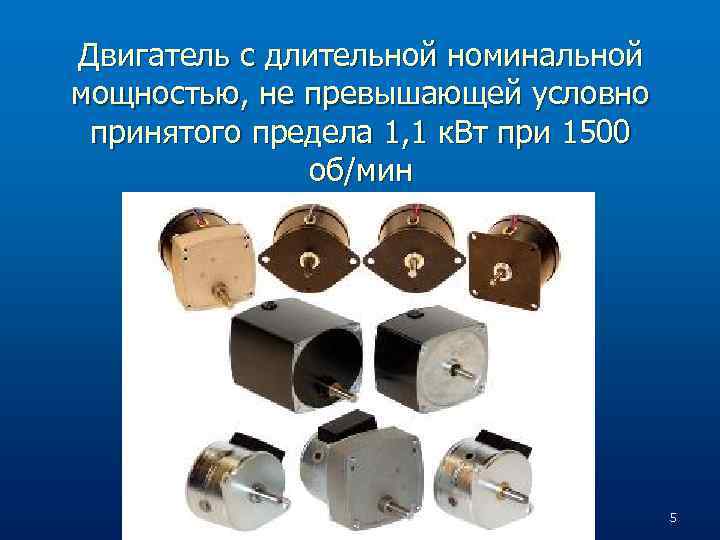

Двигатель с длительной номинальной мощностью, не превышающей условно принятого предела 1, 1 к. Вт при 1500 об/мин 5
Однофазные тихоходные синхронные реактивные двигатели отличаются тем, что полюсное деление их статора кратно числу зубцовых делений ротора или зубцовые деления на полюсах статора равны зубцовым делениям ротора 6

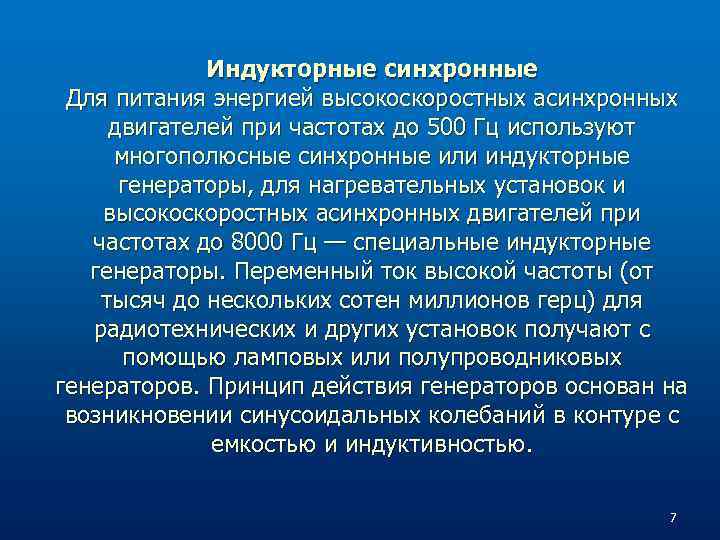

Индукторные синхронные Для питания энергией высокоскоростных асинхронных двигателей при частотах до 500 Гц используют многополюсные синхронные или индукторные генераторы, для нагревательных установок и высокоскоростных асинхронных двигателей при частотах до 8000 Гц — специальные индукторные генераторы. Переменный ток высокой частоты (от тысяч до нескольких сотен миллионов герц) для радиотехнических и других установок получают с помощью ламповых или полупроводниковых генераторов. Принцип действия генераторов основан на возникновении синусоидальных колебаний в контуре с емкостью и индуктивностью. 7
8

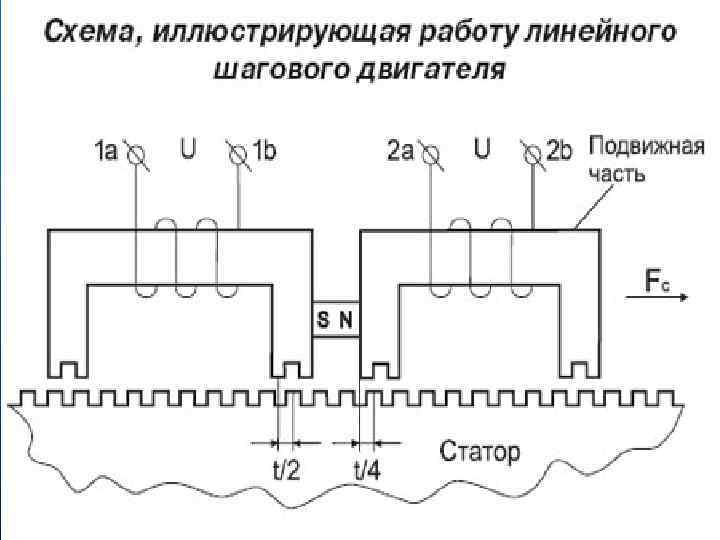

9
10
