Типы линий связи.

Типы линий связи.

2 Факторы, ограничивающие передачу сигналов по физическим линиям связи.

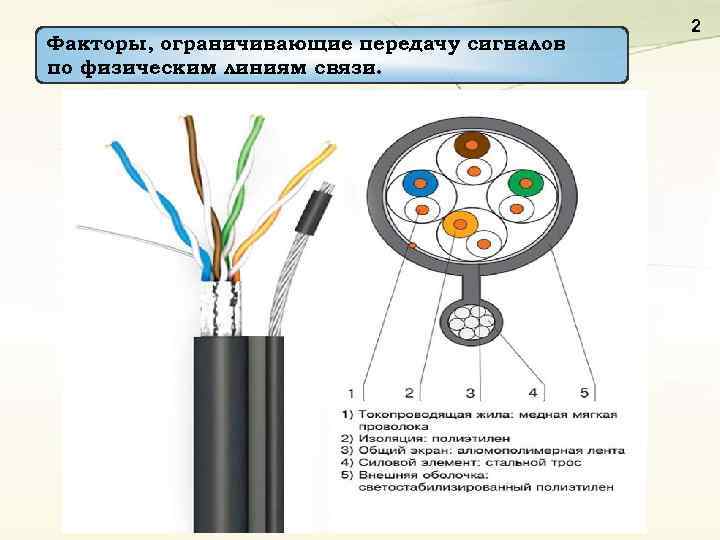

3 Проводные и кабельные линии связи. Витая пара. 1 2 3 2 6 4 3 1 2 3 4 1 2 3 4 5 6 1) Токопроводящая жила: медная мягкая проволока 1) Токопроводящая жила: медная мягкая 5 2) Дренажный провод проволока 3) Изоляция: полиэтилен 2) Изоляция: полиэтилен 4) Общий экран: алюмополимерная лента 3) Силовой элемент: стальной трос 5) Силовой элемент: стальной трос 4) Внешняя оболочка: 6) Внешняя оболочка: светостабилизированный полиэтилен Неэкранированная Экранированная витая пара. витая пара. Unshielded Twisted Pair Shielded Twisted Pair (UTP) (STP)

4 Коаксиальный кабель (Со axial Cable – CC) Наружная изоляция Экранирующая оплетка Центральный проводник Диэлектрик Приклеенная алюминиевая фольга Стальная несущая проволока

5 Волоконно-оптический кабель (Fiber Optic Cable – FOC) . 1) Центральный силовой элемент диэлектрический (стеклопластиковый пруток и т. п. ) 2) Оптическое волокно 3) Оптический модуль с заполнением гидрофобным компаундом 4) Кордельное заполнение и/или изолированные медные жилы 5) Скрепляющая нить 6) Заполнение гидрофобным компаундом 7) Полиэтилентерефталатная пленка 8) Внутренняя полимерная оболочка 9) Броня из гофрированной стальной ленты 10) Наружная оболочка (полиэтиленовая или из полимерной композиции, не распространяющей горение)

6 Типы оптического кабеля.

7 Беспроводная линия связи.

8 Сравнение сетевых сред. Скорость Максимальная Преимущества Недостатки передачи Тип среды протяженность, Стоимость данных, среды м Мбит/c Простота в проклад- Подвержена поме ке, широко распро- UTP 100 10 -1000 Не высокая хам, длина линии странена и широко связи ограничена используется Снижено взаимное Выше, чем Трудно проклады- влияние каналов, STP 100 10 -100 стоимость вать, длина линии большая помехо- UTP связи ограничена устойчивость Трудно проклады- Коаксиаль- Степень защиты от Аналогично вать, ограничена 185 -500 10 -100 помех выше, чем у ный кабель STP полоса частот, ее STP легко повредить Очень высокая сте- пень защищенности информации, значи- Волоконная тельная протяжен- Трудно проклады- 2000 -10000 100 -100000 Высокая оптика ность, нет взаимного вать и соединять влияния каналов, высока скорость передачи данных
