Типы и характеристики адсорбентов. Типы и конструкции адсорбентов ВЫПОЛНИЛ: ЛОБОВ РУСЛАН
Адсорбенты — высокодисперсные природные или искусственные материалы с большой удельной поверхностью, на которой происходит адсорбция веществ из соприкасающихся с ней газов или жидкостей. Адсорбенты применяют в противогазах, в качестве носителей катализаторов, для очистки газов, спиртов, масел, для разделения спиртов, при переработке нефти, в медицине для поглощения газов и ядов.
Виды промышленных адсорбентов, их основные характеристики и классификация К основным видам промышленных адсорбентов с заданной пористой структурой относят активные угли, силикагели, активный оксид алюминия, цеолиты (природные и синтетические), пористые стекла, природные глинистые материалы, а также смешанные адсорбенты. Твердые сорбенты, как правило, отличаются внутренней структурой, включающей поры различного размера и формы. Появилось в настоящее время понятие супрамолекулярной структуры адсорбентов, которую связывают с пространственным строением продукта на уровне пор, частиц или их ассоциатов.

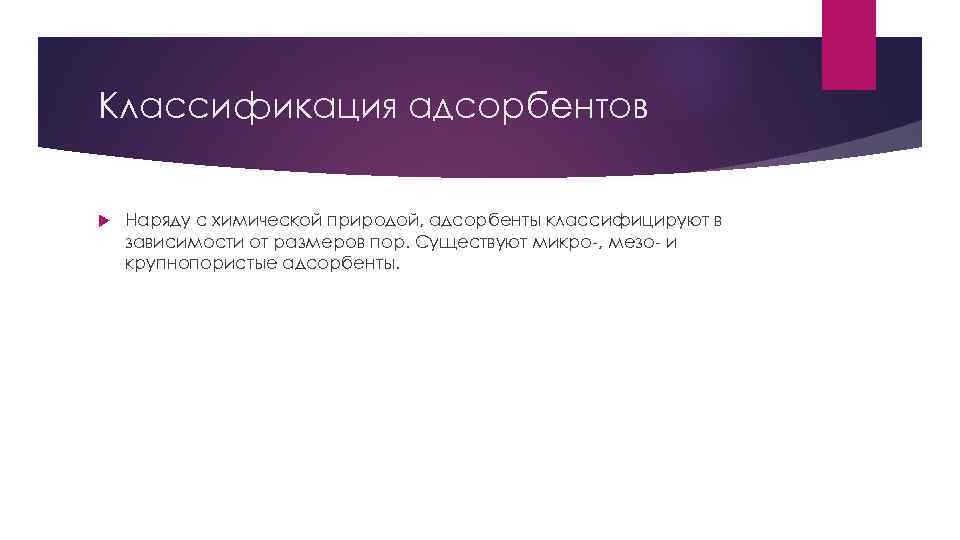

Классификация адсорбентов Наряду с химической природой, адсорбенты классифицируют в зависимости от размеров пор. Существуют микро-, мезо- и крупнопористые адсорбенты.

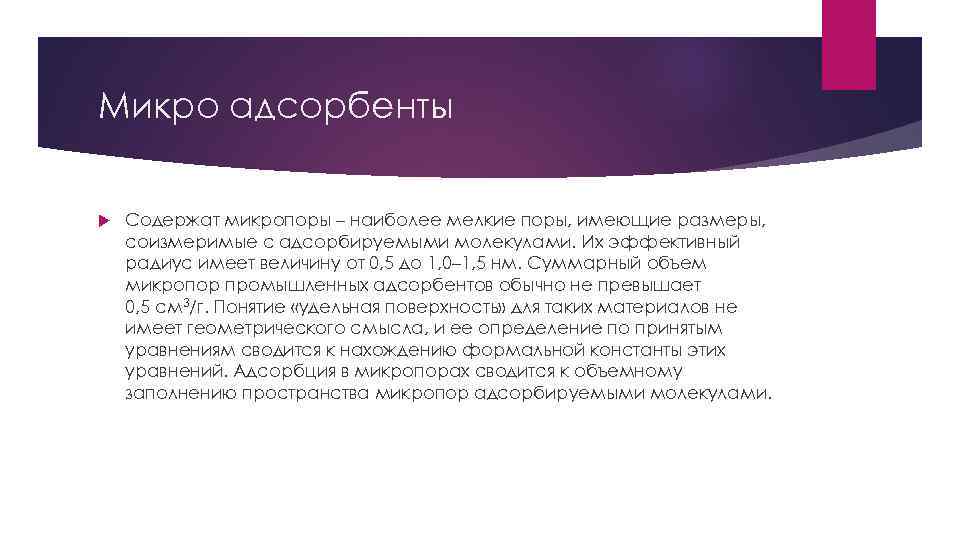

Микро адсорбенты Содержат микропоры – наиболее мелкие поры, имеющие размеры, соизмеримые с адсорбируемыми молекулами. Их эффективный радиус имеет величину от 0, 5 до 1, 0– 1, 5 нм. Суммарный объем микропор промышленных адсорбентов обычно не превышает 0, 5 см 3/г. Понятие «удельная поверхность» для таких материалов не имеет геометрического смысла, и ее определение по принятым уравнениям сводится к нахождению формальной константы этих уравнений. Адсорбция в микропорах сводится к объемному заполнению пространства микропор адсорбируемыми молекулами.

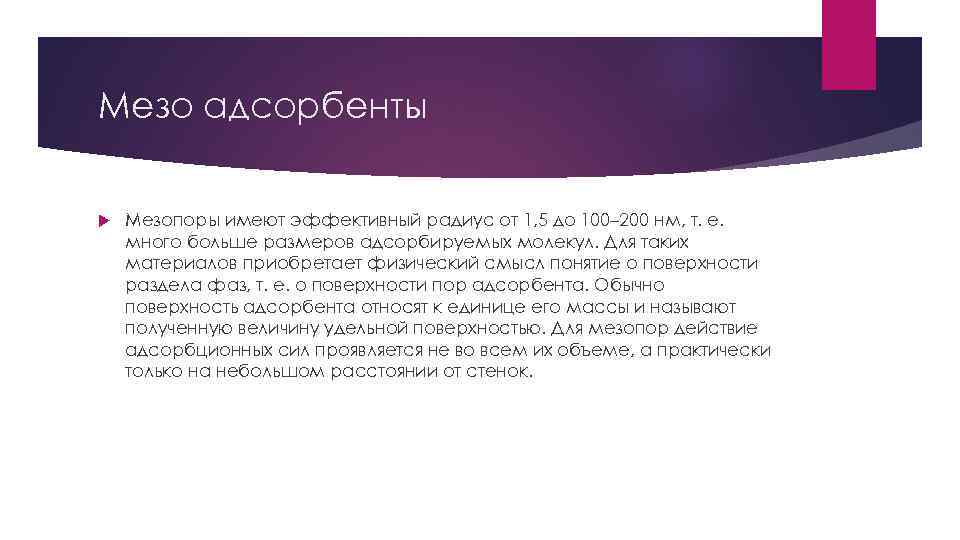

Мезо адсорбенты Мезопоры имеют эффективный радиус от 1, 5 до 100– 200 нм, т. е. много больше размеров адсорбируемых молекул. Для таких материалов приобретает физический смысл понятие о поверхности раздела фаз, т. е. о поверхности пор адсорбента. Обычно поверхность адсорбента относят к единице его массы и называют полученную величину удельной поверхностью. Для мезопор действие адсорбционных сил проявляется не во всем их объеме, а практически только на небольшом расстоянии от стенок.
Вертикальный цилиндрический адсорбер Вертикальный цилиндрический адсорбер— наиболее распространенная конструкция адсорберов периодического действия. Слой гранулированного адсорбента загружается через верхние люки на колосниковую решетку. Выгрузка адсорбента происходит через нижние люки. Такие адсорберы используют для адсорбционной очистки парогазовых смесей и жидких растворов. 1 - корпус; 2 - колосниковая решетка; 3 кольцевая труба; 4 - адсорбент
Вертикальный адсорбер с неподвижным кольцевым слоем адсорбента предназначен для поглощения компонентов из парогазовой смеси. Адсорбер представляет собой вертикальный корпус, внутри которого между перфорированными сетками расположен слой адсорбента. 1 – корпус; 2, 3 – внутренняя и внешняя цилиндрические решётки; 4 - адсорбент
Адсорбер с псевдоожиженным слоем (рис. 14. 6) заполнен мелкозернистым адсорбентом. Исходная смесь подается снизу под распределительную решетку при скорости, превышающей скорость псевдоожижения частиц адсорбента. При этом слой расширяется и переходит в подвижное состояние. Проведение адсорбции в псевдоожиженном слое значительно интенсифицирует процесс массообмена и сокращает продолжительность процесса. 1 - корпус; 2 - распределительная решетка; 3 сепаратор
