Типы и размеры автомашин для грузоперевозок ТИПЫ

Типы и размеры автомашин для грузоперевозок

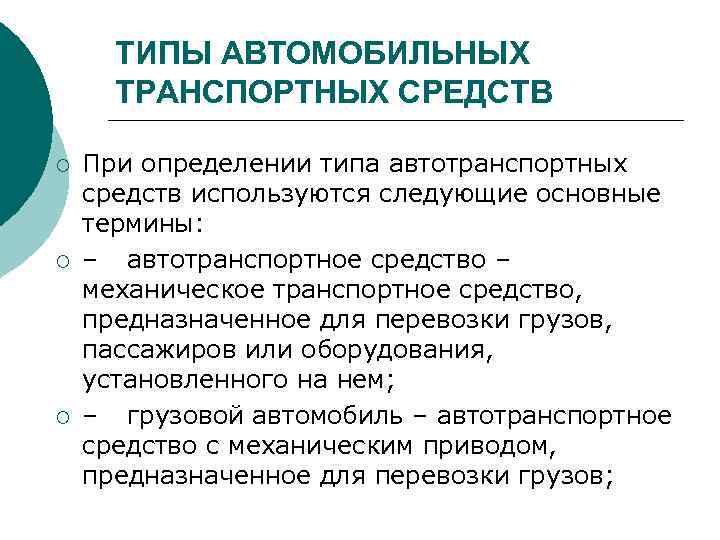

ТИПЫ АВТОМОБИЛЬНЫХ ТРАНСПОРТНЫХ СРЕДСТВ ¡ ¡ ¡ При определении типа автотранспортных средств используются следующие основные термины: – автотранспортное средство – механическое транспортное средство, предназначенное для перевозки грузов, пассажиров или оборудования, установленного на нем; – грузовой автомобиль – автотранспортное средство с механическим приводом, предназначенное для перевозки грузов;

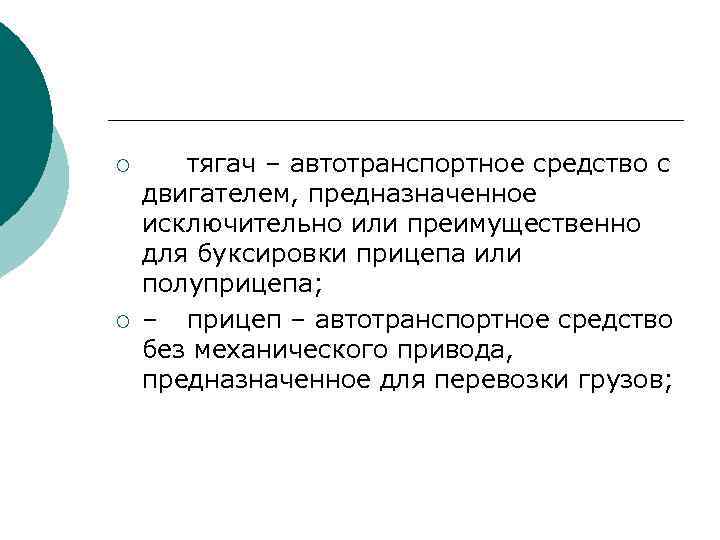

¡ ¡ тягач – автотранспортное средство с двигателем, предназначенное исключительно или преимущественно для буксировки прицепа или полуприцепа; – прицеп – автотранспортное средство без механического привода, предназначенное для перевозки грузов;

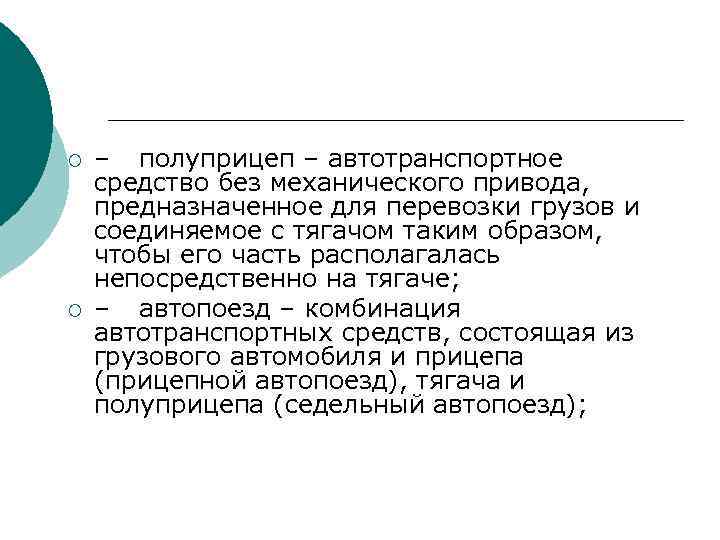

¡ ¡ – полуприцеп – автотранспортное средство без механического привода, предназначенное для перевозки грузов и соединяемое с тягачом таким образом, чтобы его часть располагалась непосредственно на тягаче; – автопоезд – комбинация автотранспортных средств, состоящая из грузового автомобиля и прицепа (прицепной автопоезд), тягача и полуприцепа (седельный автопоезд);

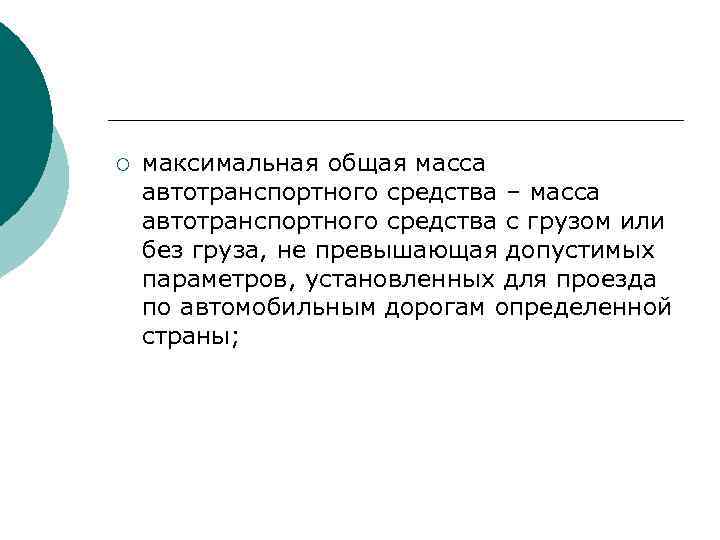

¡ максимальная общая масса автотранспортного средства – масса автотранспортного средства с грузом или без груза, не превышающая допустимых параметров, установленных для проезда по автомобильным дорогам определенной страны;

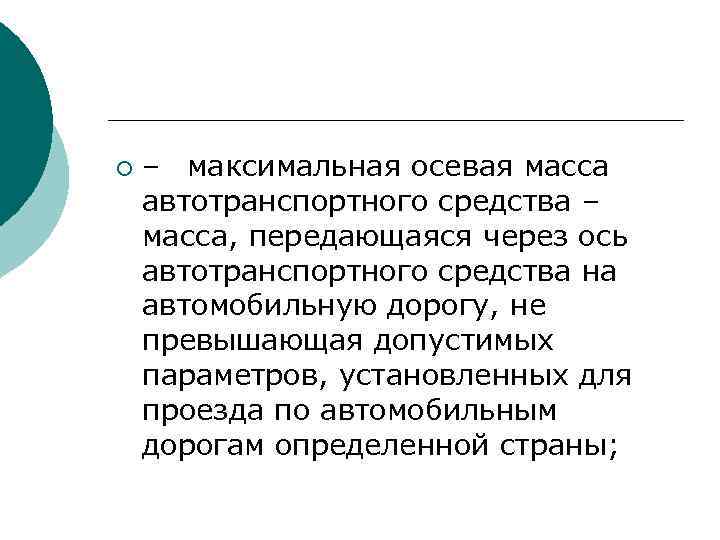

¡ – максимальная осевая масса автотранспортного средства – масса, передающаяся через ось автотранспортного средства на автомобильную дорогу, не превышающая допустимых параметров, установленных для проезда по автомобильным дорогам определенной страны;

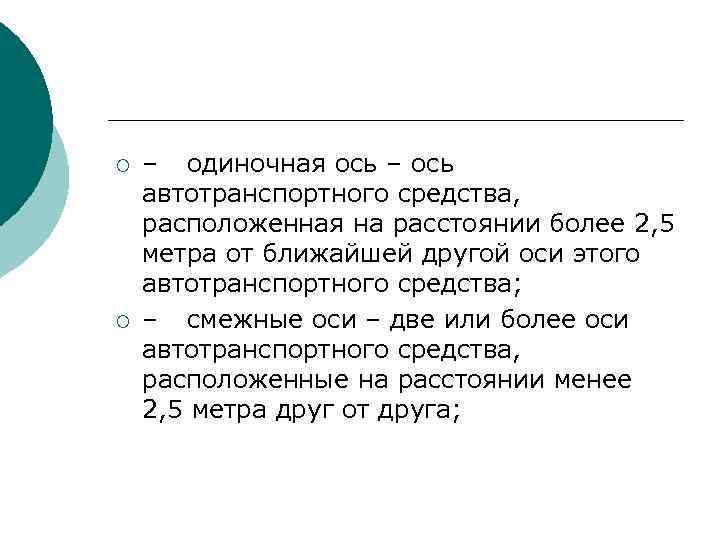

¡ ¡ – одиночная ось – ось автотранспортного средства, расположенная на расстоянии более 2, 5 метра от ближайшей другой оси этого автотранспортного средства; – смежные оси – две или более оси автотранспортного средства, расположенные на расстоянии менее 2, 5 метра друг от друга;

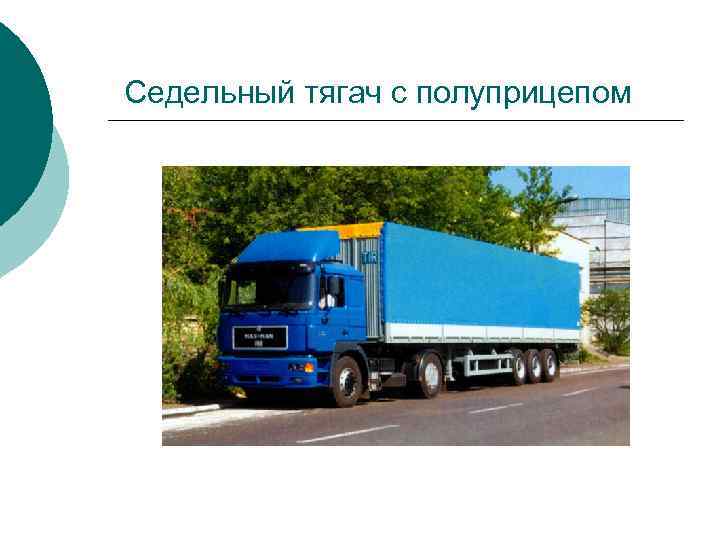

Седельный тягач с полуприцепом

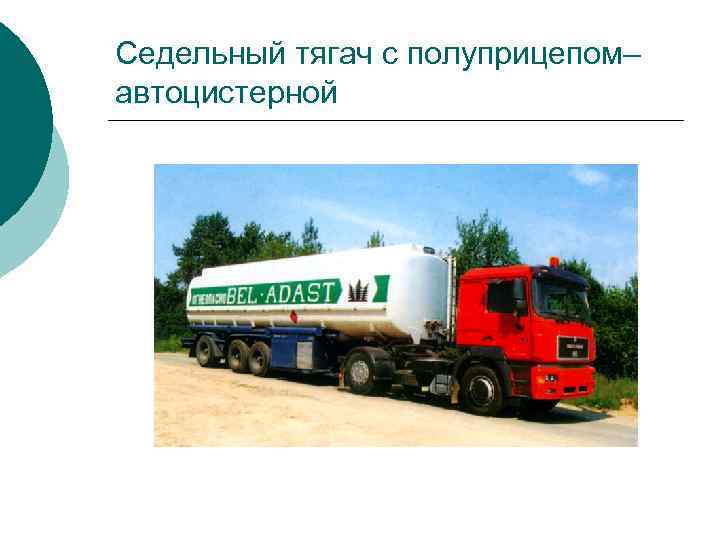

Седельный тягач с полуприцепом– автоцистерной

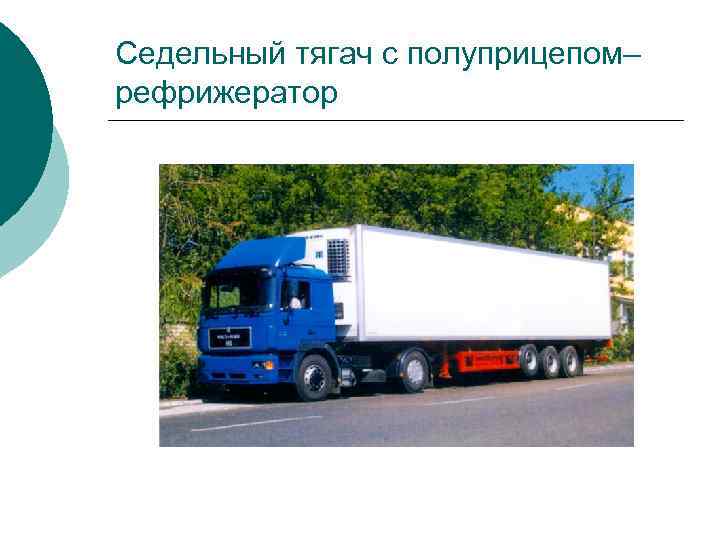

Седельный тягач с полуприцепом– рефрижератор

Еврофура (тент) ¡ ¡ ¡ Размеры прицепа длина 13. 6 м ширина 2. 45 м высота 2. 5 -2. 6 м Фактический объем прицепа 82 - 86 м 3 Полезный объем прицепа 65 - 70 м 3 Максимальная загрузка 20 тн. Вместимость 33 европаллеты.

Автопоезд (сцепка, тандем) ¡ ¡ ¡ Размеры прицепа длина 13 - 16 м ширина 2. 45 - 2. 5 м высота 2. 5 - 2. 7 м Общий полезный объем 80 - 110 м 3 Общая максимальная загрузка 18 -21 тн Вместимость 32 - 38 европаллет

Рефрижератор (холодильник) ¡ ¡ ¡ ¡ Рефрижератор (холодильник) 1) Размеры прицепа длина 13. 4 м ширина 2. 45 м высота 2. 5 м 2) Фактический объем прицепа 82 м 3 3) Полезный объем прицепа 60 - 65 м 3 4) Максимальная загрузка 20 тн. 5) Вместимость 33 европаллеты.

Юмба (Jumba) Размеры прицепа длина 13. 6 м ¡ ширина 2. 45 м высота 3 м ¡ Объем прицепа около 100 м 3 ¡ Максимальная загрузка 20 тн ¡

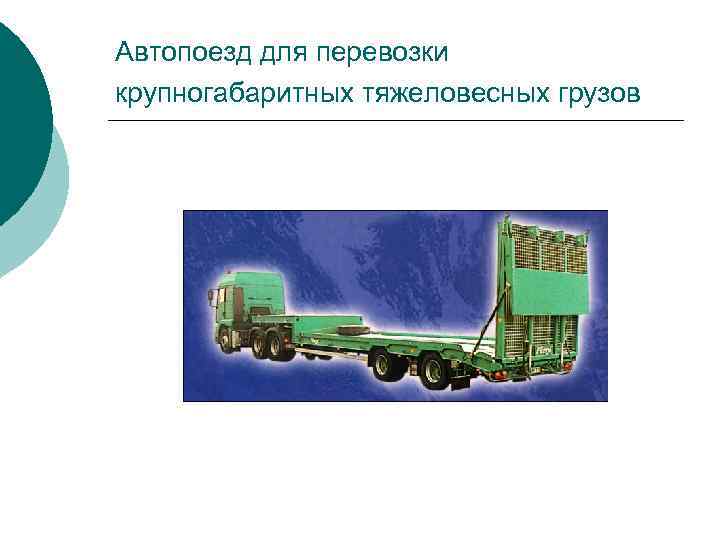

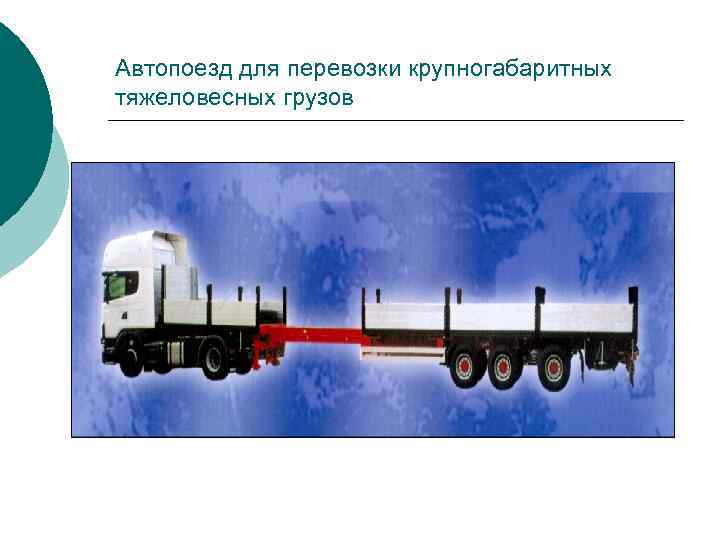

Автопоезд для перевозки крупногабаритных тяжеловесных грузов

Автопоезд для перевозки крупногабаритных тяжеловесных грузов

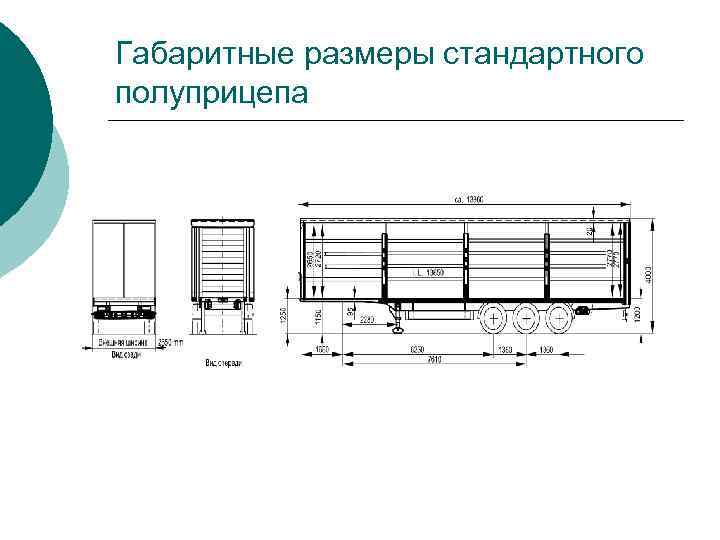

Габаритные размеры стандартного полуприцепа

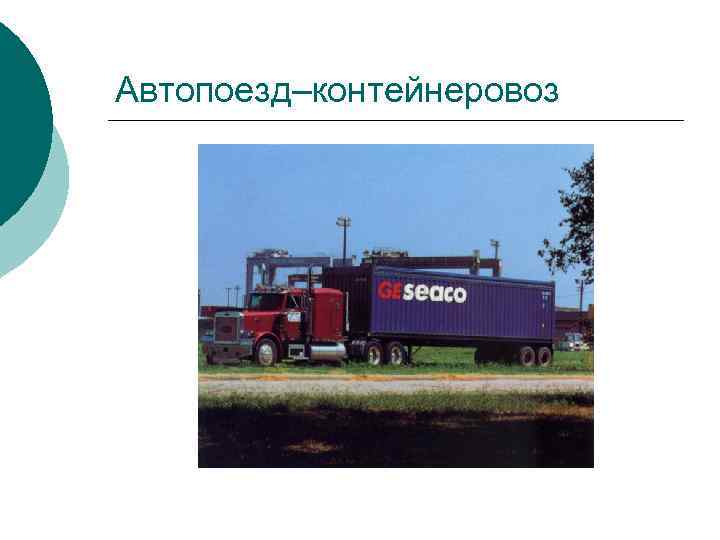

Автопоезд–контейнеровоз

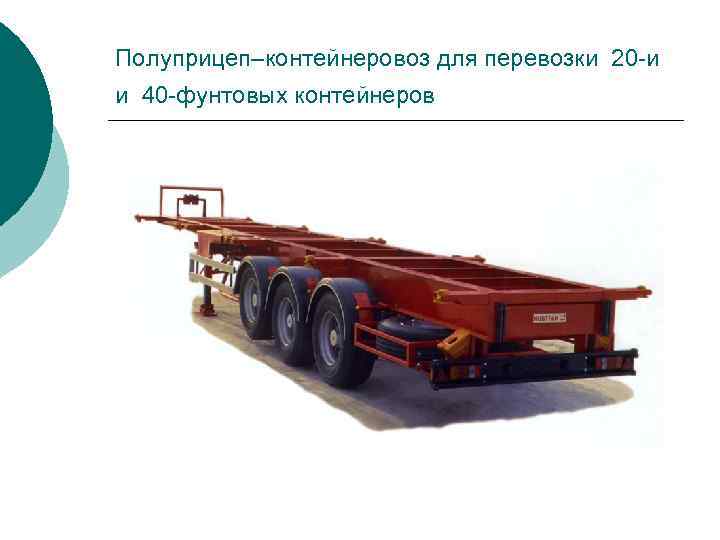

Полуприцеп–контейнеровоз для перевозки 20 -и и 40 -фунтовых контейнеров

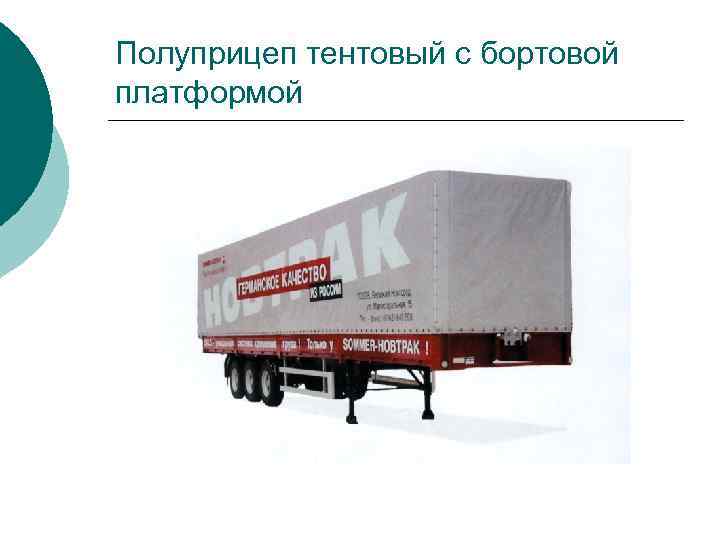

Полуприцеп тентовый с бортовой платформой

Соглашение о массах и габаритах транспортных средств, осуществляющих межгосударственные перевозки по автомобильным дорогам государств – участников СНГ, г. Минск, 4 июня 1999 г. ) для движения по дорогам общего пользования в Республике Казахстан

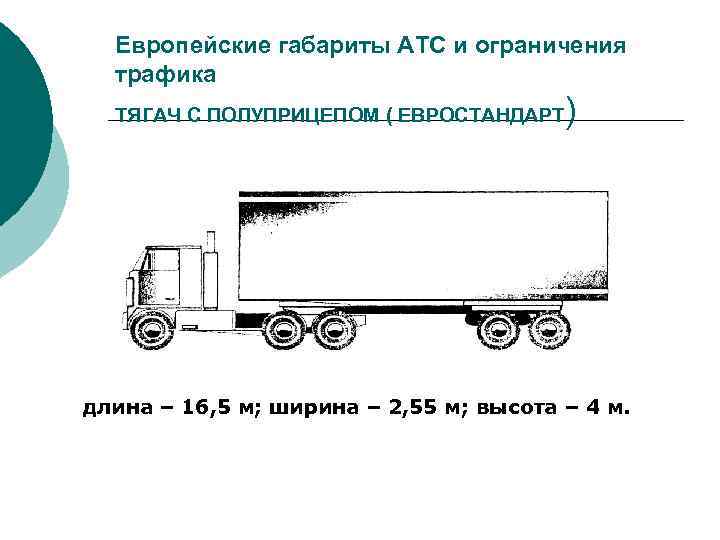

Европейские габариты АТС и ограничения трафика ТЯГАЧ С ПОЛУПРИЦЕПОМ ( ЕВРОСТАНДАРТ ) длина – 16, 5 м; ширина – 2, 55 м; высота – 4 м.

АВТОПОЕЗД С ПРИЦЕПОМ (ЕВРОСТАНДАРТ) длина – 18, 75; ширина – 2, 55 м; высота – 4 м.

2. 50 – 3. 00 m 2. 45 m Наименование: Емкость: 11. 00 - 13. 30 m Автопоезд (22/24 m) 30 – 40 t; Min 110 m 3; 40 - 50 Epll 6. 00 – 7. 00 m

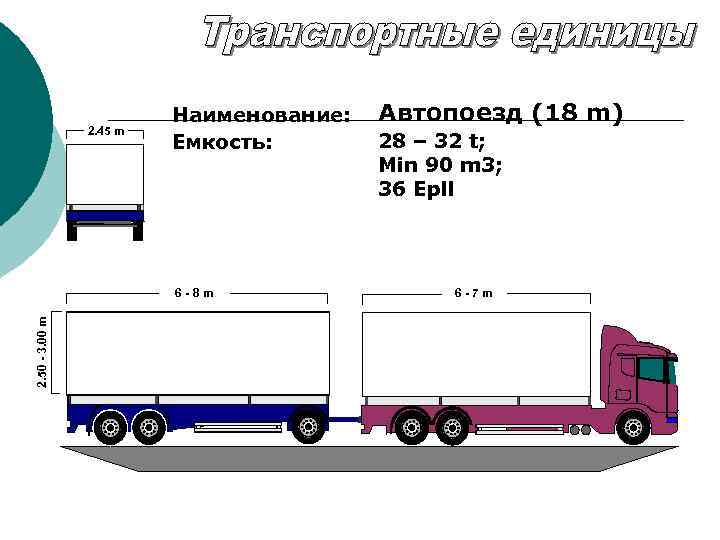

2. 45 m Наименование: Емкость: 2. 50 - 3. 00 m 6 -8 m Автопоезд (18 m) 28 – 32 t; Min 90 m 3; 36 Epll 6 -7 m

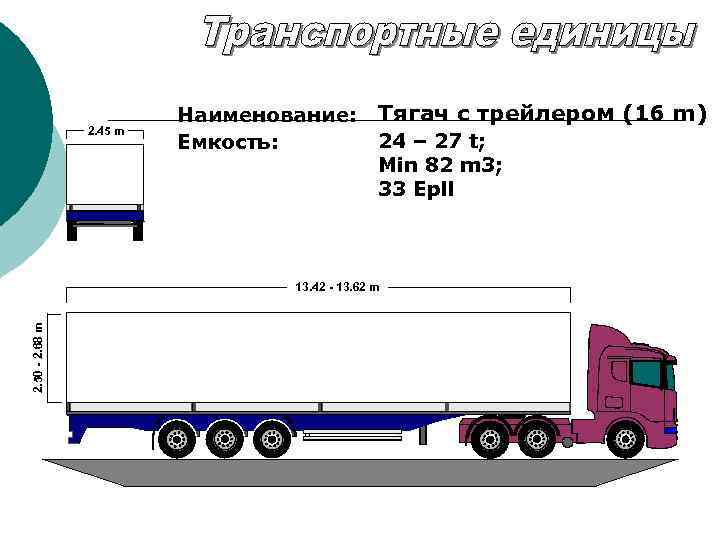

2. 45 m Наименование: Емкость: Тягач с трейлером (16 m) 24 – 27 t; Min 82 m 3; 33 Epll 2. 50 - 2. 68 m 13. 42 - 13. 62 m

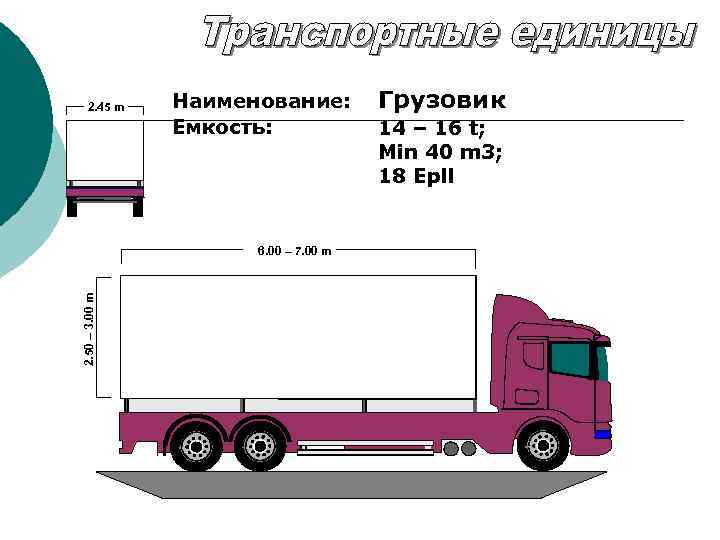

2. 45 m Наименование: Емкость: 2. 50 – 3. 00 m 6. 00 – 7. 00 m Грузовик 14 – 16 t; Min 40 m 3; 18 Epll

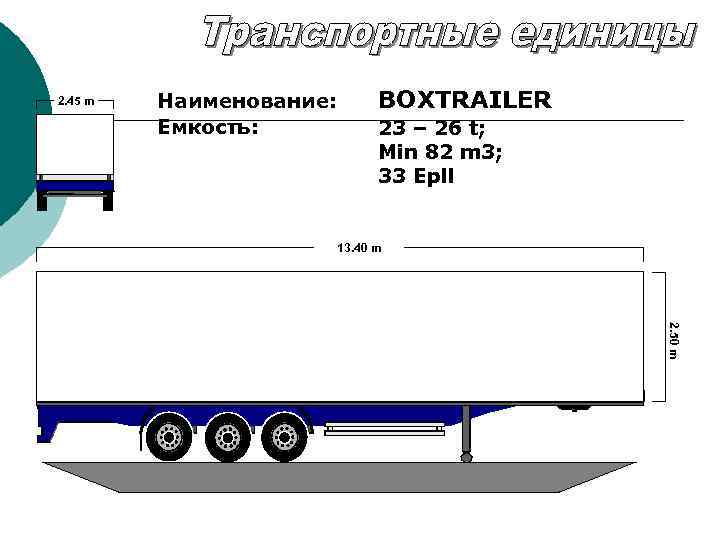

2. 45 m Наименование: Емкость: BOXTRAILER 23 – 26 t; Min 82 m 3; 33 Epll 13. 40 m 2. 50 m

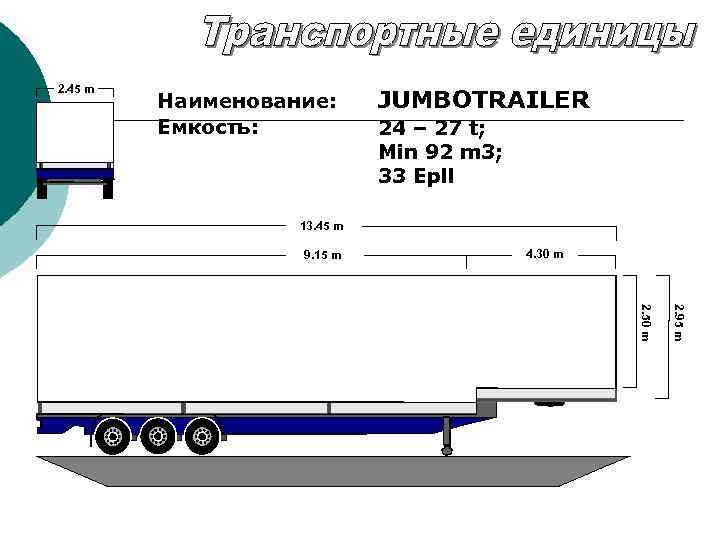

2. 45 m Наименование: Емкость: JUMBOTRAILER 24 – 27 t; Min 92 m 3; 33 Epll 13. 45 m 9. 15 m 4. 30 m 2. 95 m 2. 50 m

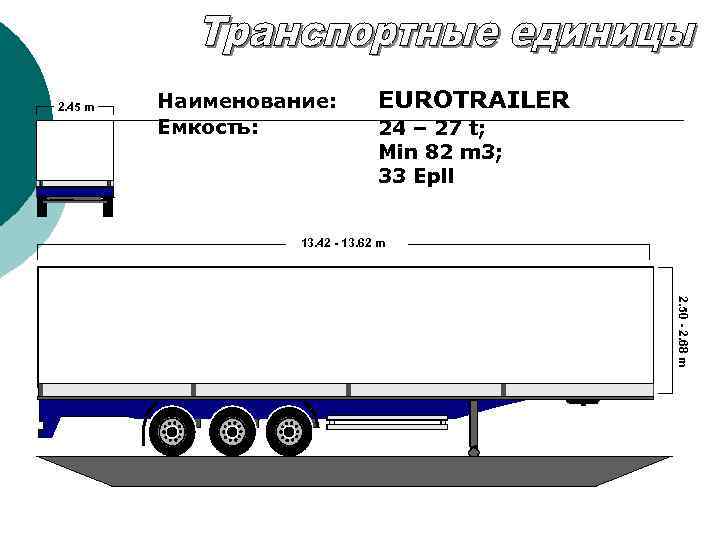

2. 45 m Наименование: Емкость: EUROTRAILER 24 – 27 t; Min 82 m 3; 33 Epll 13. 42 - 13. 62 m 2. 50 - 2. 68 m

Наименование Внутренние размеры Двери Крыша Вес тары Емкость 20’ Д = 5, 919 m Ш = 2, 348 m В = 2, 379 m Ш= 2, 286 m В = 2, 278 m - 1900 kg 33 cbm 40’ Д = 12, 045 m Ш = 2, 348 m В = 2, 379 m Ш= 2, 286 m В = 2, 278 m - 3084 kg 67, 3 cbm 40’ HC Д = 12, 056 m Ш = 2, 347 m В = 2, 684 m Ш= 2, 320 m В = 2, 570 m - 4020 kg 76 cbm 45’ HC Д = 13, 582 m Ш = 2, 347 m В = 2, 684 m Ш= 2, 340 m В = 2, 585 m - 3900 kg 85, 7 cbm 20’ Temperature Д = 5, 428 m Ш = 2, 246 m В = 2, 240 m Ш= 2, 216 m В = 2, 188 m - 2940 kg 27, 5 cbm 40’ Temperature Д = 11, 207 m Ш = 2, 246 m В = 2, 183 m Ш= 2, 216 m В = 2, 118 m - 4840 kg 54, 9 cbm

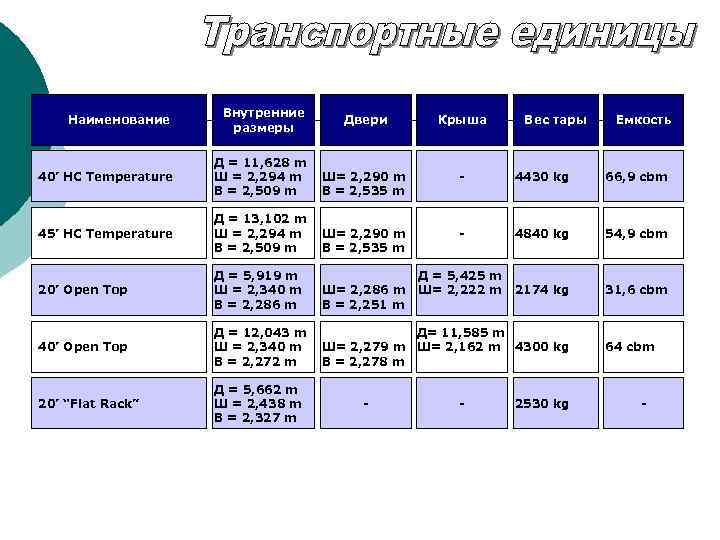

Наименование Внутренние размеры Двери Крыша 40’ HC Temperature Д = 11, 628 m Ш = 2, 294 m В = 2, 509 m Ш= 2, 290 m В = 2, 535 m - 4430 kg 66, 9 cbm 45’ HC Temperature Д = 13, 102 m Ш = 2, 294 m В = 2, 509 m Ш= 2, 290 m В = 2, 535 m - 4840 kg 54, 9 cbm 20’ Open Top Д = 5, 919 m Ш = 2, 340 m В = 2, 286 m Ш= 2, 286 m В = 2, 251 m Д = 5, 425 m Ш= 2, 222 m 2174 kg 31, 6 cbm 40’ Open Top Д = 12, 043 m Ш = 2, 340 m В = 2, 272 m Д= 11, 585 m Ш= 2, 279 m Ш= 2, 162 m 4300 kg В = 2, 278 m 20’ “Flat Rack” Д = 5, 662 m Ш = 2, 438 m В = 2, 327 m - - Вес тары 2530 kg Емкость 64 cbm -

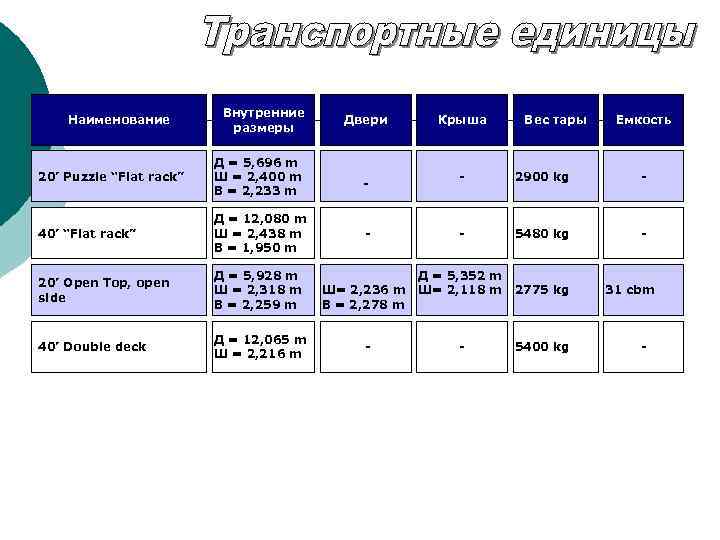

Наименование Внутренние размеры 20’ Puzzle “Flat rack” Д = 5, 696 m Ш = 2, 400 m В = 2, 233 m 40’ “Flat rack” Д = 12, 080 m Ш = 2, 438 m В = 1, 950 m 20’ Open Top, open side Д = 5, 928 m Ш = 2, 318 m В = 2, 259 m 40’ Double deck Д = 12, 065 m Ш = 2, 216 m Двери - - Ш= 2, 236 m В = 2, 278 m - Крыша Вес тары Емкость - 2900 kg - - 5480 kg - Д = 5, 352 m Ш= 2, 118 m 2775 kg - 5400 kg 31 cbm -
