Типовые узлы пуска АД и ДПТ Опорный конспект

Типовые узлы пуска АД и ДПТ Опорный конспект по теме

Пуск в функции времени (нереверсивная схема с использованием реле, дающим выдержку при подаче напряжения на катушку)

Пуск в функции времени (реверсивная схема с использованием реле, дающим выдержку при подаче напряжения на катушку)

Пуск в функции времени (нереверсивная схема с использованием реле, дающим выдержку при снятии напряжения с катушки)

Пуск в функции времени (реверсивная схема с использованием реле, дающим выдержку при снятии напряжения с катушки)

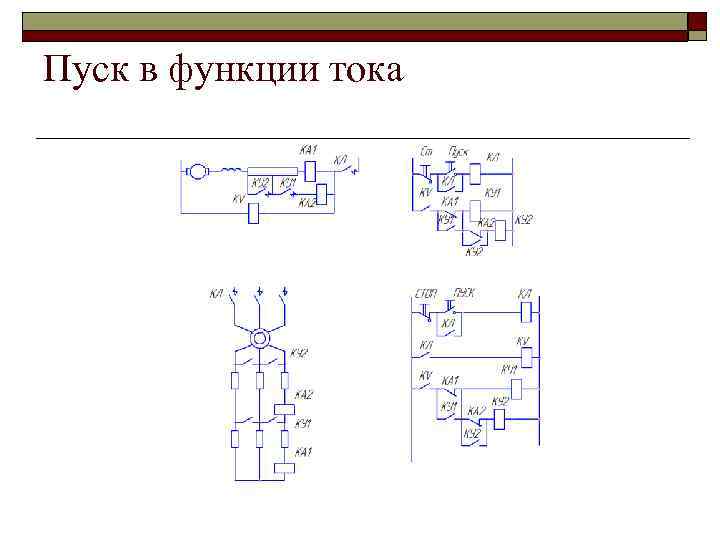

Пуск в функции тока

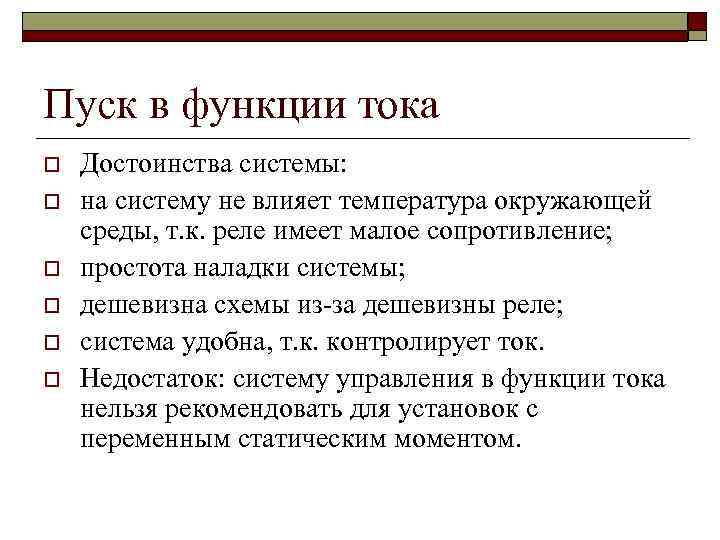

Пуск в функции тока o o o Достоинства системы: на систему не влияет температура окружающей среды, т. к. реле имеет малое сопротивление; простота наладки системы; дешевизна схемы из-за дешевизны реле; система удобна, т. к. контролирует ток. Недостаток: систему управления в функции тока нельзя рекомендовать для установок с переменным статическим моментом.

Пуск в функции скорости (эдс) В двигателях постоянного тока скорость пропорциональна противо. ЭДС. В асинхронных двигателях скорость пропорциональна частоте тока в роторе.

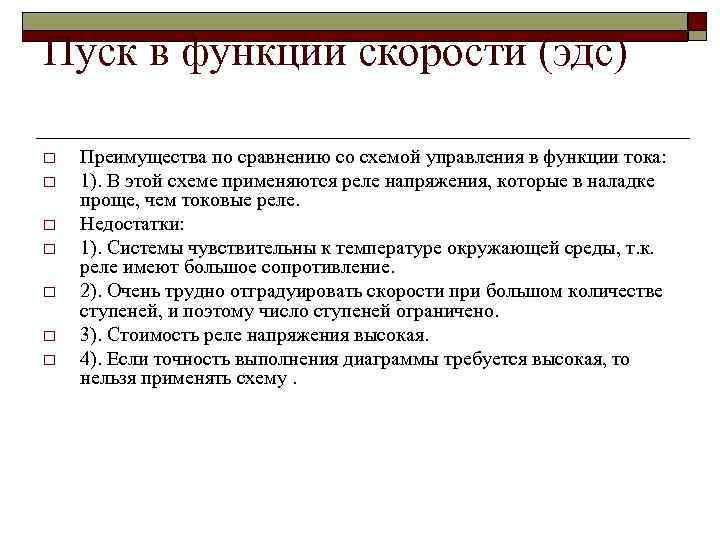

Пуск в функции скорости (эдс) o o o o Преимущества по сравнению со схемой управления в функции тока: 1). В этой схеме применяются реле напряжения, которые в наладке проще, чем токовые реле. Недостатки: 1). Системы чувствительны к температуре окружающей среды, т. к. реле имеют большое сопротивление. 2). Очень трудно отградуировать скорости при большом количестве ступеней, и поэтому число ступеней ограничено. 3). Стоимость реле напряжения высокая. 4). Если точность выполнения диаграммы требуется высокая, то нельзя применять схему.
