Типовые решения Преимущества построения решений с помощью Cisco

Типовые решения Преимущества построения решений с помощью Cisco UCS Андрей Лешуков Pre-sale manager Департамент системной интеграции a. leshukov@olly. ru +7 (812) 703 -30 -60 доб. 136 OLLY ltd.

ОЛЛИ ИТ - Команда грамотных консультантов и высококвалифицированных и сертифицированных инженеров. - 20 -ти летний опыт компании на рынке ИТ. - Конкурентоспособные цены, гибкие финансовые условия. - Доступ в тестовую лабораторию - Бесплатная доставка и короткие сроки поставки оборудования. - Мы используем комплексный подход в решении всех задач наших клиентов.

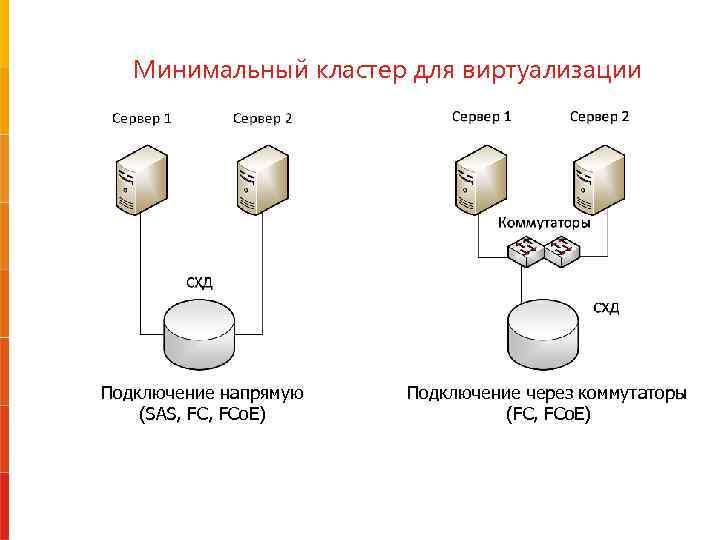

Минимальный кластер для виртуализации Подключение напрямую (SAS, FCo. E) Подключение через коммутаторы (FC, FCo. E)

Типовая схема подключения серверов к СХД и ЛВС Ethernet Fibre channel Management(Ethernet)

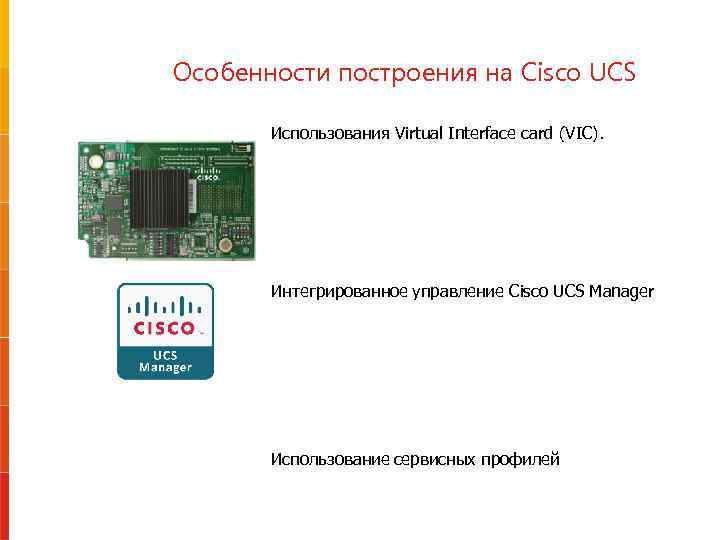

Особенности построения на Cisco UCS Использования Virtual Interface card (VIC). Интегрированное управление Cisco UCS Manager Использование сервисных профилей

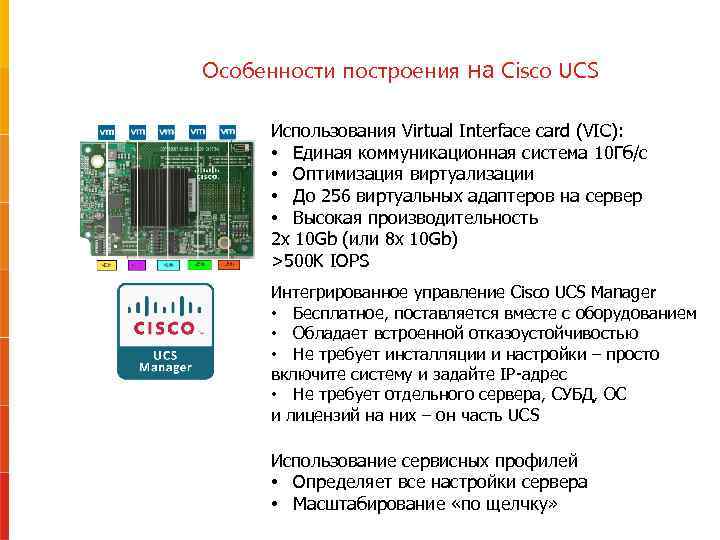

Особенности построения на Cisco UCS Использования Virtual Interface card (VIC): • Единая коммуникационная система 10 Гб/с • Оптимизация виртуализации • До 256 виртуальных адаптеров на сервер • Высокая производительность 2 x 10 Gb (или 8 х 10 Gb) >500 K IOPS Интегрированное управление Cisco UCS Manager • Бесплатное, поставляется вместе с оборудованием • Обладает встроенной отказоустойчивостью • Не требует инсталляции и настройки – просто включите систему и задайте IP-адрес • Не требует отдельного сервера, СУБД, ОС и лицензий на них – он часть UCS Использование сервисных профилей • Определяет все настройки сервера • Масштабирование «по щелчку»

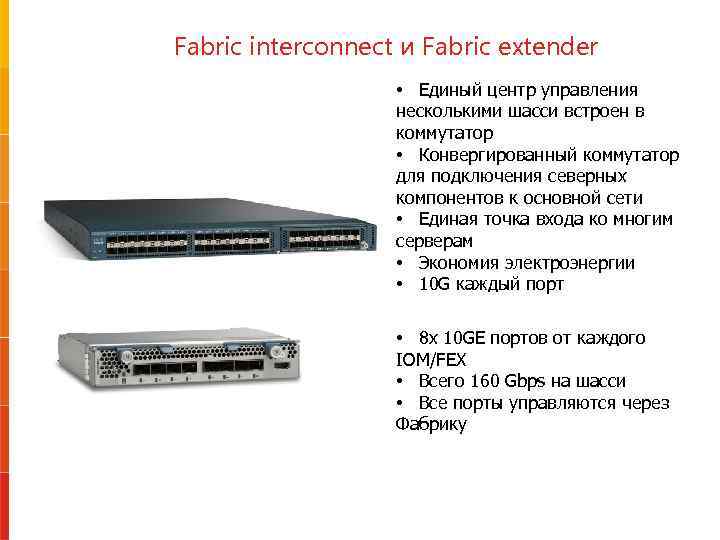

Fabric interconnect и Fabric extender • Единый центр управления несколькими шасси встроен в коммутатор • Конвергированный коммутатор для подключения северных компонентов к основной сети • Единая точка входа ко многим серверам • Экономия электроэнергии • 10 G каждый порт • 8 x 10 GE портов от каждого IOM/FEX • Всего 160 Gbps на шасси • Все порты управляются через Фабрику

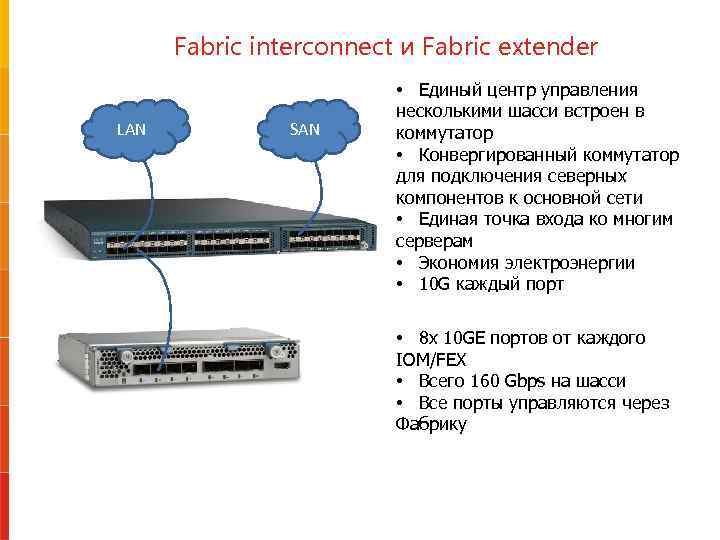

Fabric interconnect и Fabric extender LAN SAN • Единый центр управления несколькими шасси встроен в коммутатор • Конвергированный коммутатор для подключения северных компонентов к основной сети • Единая точка входа ко многим серверам • Экономия электроэнергии • 10 G каждый порт • 8 x 10 GE портов от каждого IOM/FEX • Всего 160 Gbps на шасси • Все порты управляются через Фабрику

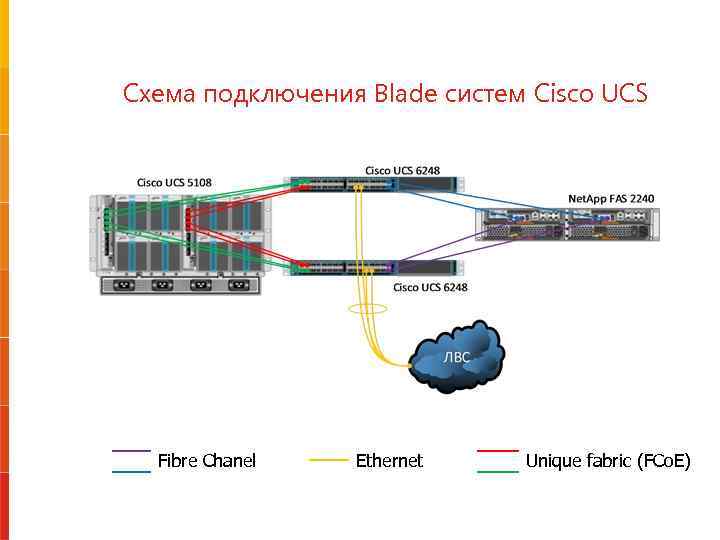

Схема подключения Blade систем Cisco UCS Fibre Chanel Ethernet Unique fabric (FCo. E)

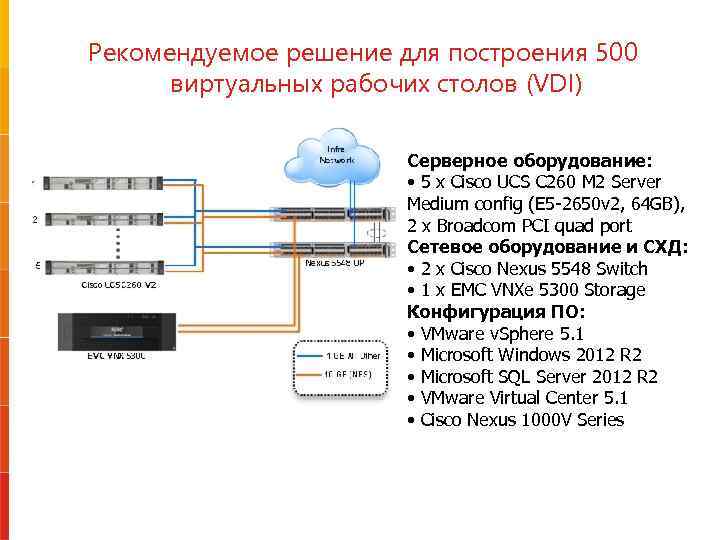

Рекомендуемое решение для построения 500 виртуальных рабочих столов (VDI) Серверное оборудование: • 5 x Cisco UCS C 260 M 2 Server Medium config (E 5 -2650 v 2, 64 GB), 2 x Broadcom PCI quad port Сетевое оборудование и СХД: • 2 x Cisco Nexus 5548 Switch • 1 x EMC VNXe 5300 Storage Конфигурация ПО: • VMware v. Sphere 5. 1 • Microsoft Windows 2012 R 2 • Microsoft SQL Server 2012 R 2 • VMware Virtual Center 5. 1 • Cisco Nexus 1000 V Series

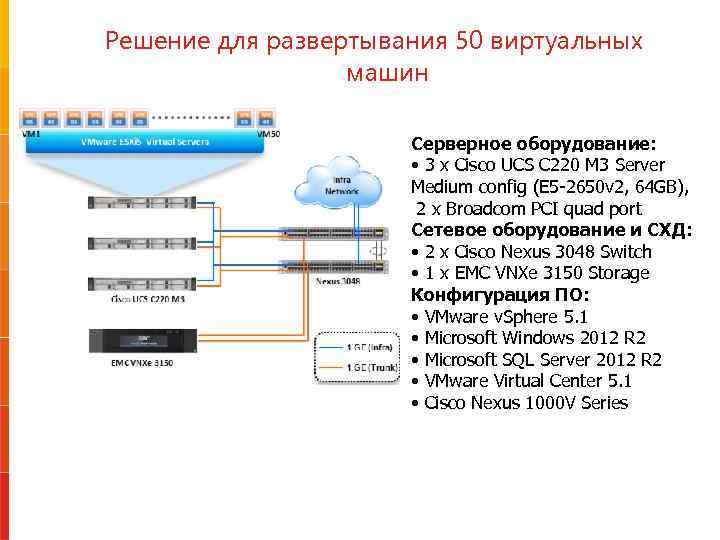

Решение для развертывания 50 виртуальных машин Серверное оборудование: • 3 x Cisco UCS C 220 M 3 Server Medium config (E 5 -2650 v 2, 64 GB), 2 x Broadcom PCI quad port Сетевое оборудование и СХД: • 2 x Cisco Nexus 3048 Switch • 1 x EMC VNXe 3150 Storage Конфигурация ПО: • VMware v. Sphere 5. 1 • Microsoft Windows 2012 R 2 • Microsoft SQL Server 2012 R 2 • VMware Virtual Center 5. 1 • Cisco Nexus 1000 V Series

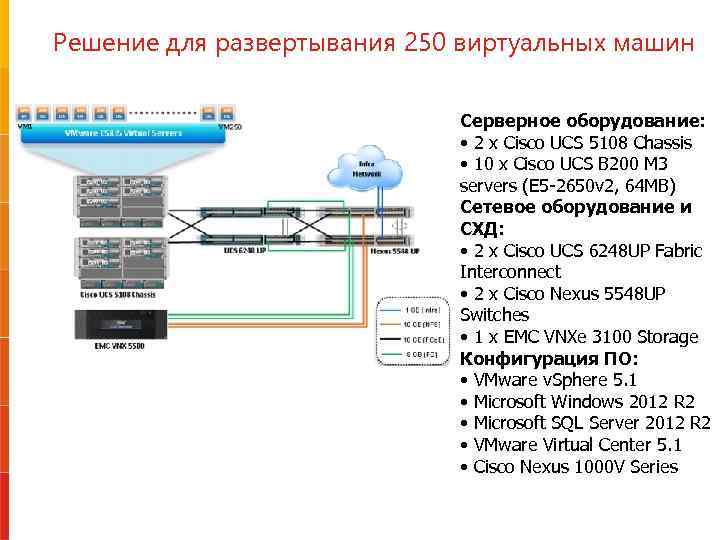

Решение для развертывания 250 виртуальных машин Серверное оборудование: • 2 x Cisco UCS 5108 Chassis • 10 x Cisco UCS B 200 M 3 servers (E 5 -2650 v 2, 64 MB) Сетевое оборудование и СХД: • 2 x Cisco UCS 6248 UP Fabric Interconnect • 2 x Cisco Nexus 5548 UP Switches • 1 x EMC VNXe 3100 Storage Конфигурация ПО: • VMware v. Sphere 5. 1 • Microsoft Windows 2012 R 2 • Microsoft SQL Server 2012 R 2 • VMware Virtual Center 5. 1 • Cisco Nexus 1000 V Series

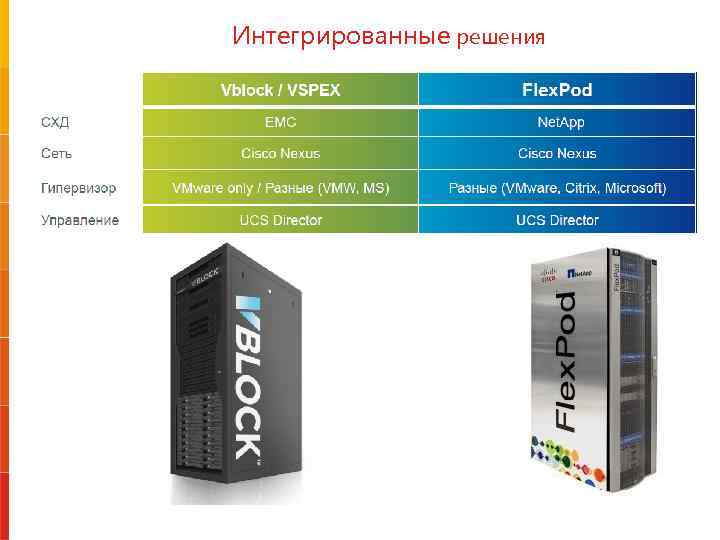

Интегрированные решения

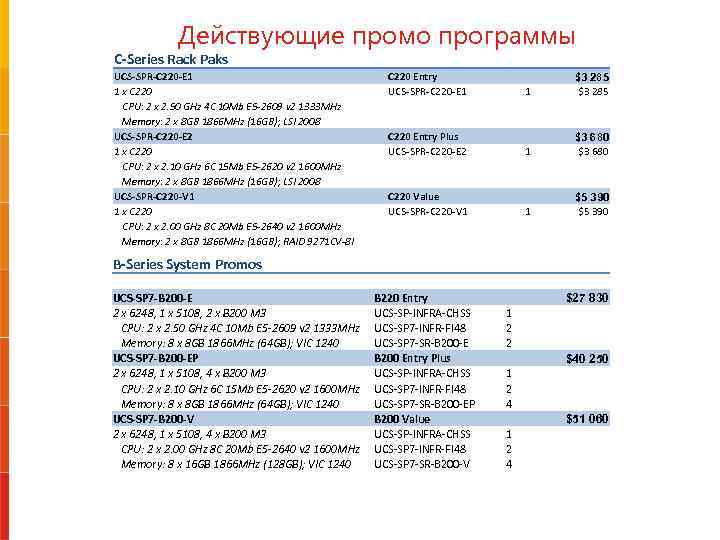

Действующие промо программы C-Series Rack Paks UCS-SPR-C 220 -E 1 1 x C 220 CPU: 2 x 2. 50 GHz 4 C 10 Mb E 5 -2609 v 2 1333 MHz Memory: 2 x 8 GB 1866 MHz (16 GB); LSI 2008 UCS-SPR-C 220 -E 2 1 x C 220 CPU: 2 x 2. 10 GHz 6 C 15 Mb E 5 -2620 v 2 1600 MHz Memory: 2 x 8 GB 1866 MHz (16 GB); LSI 2008 UCS-SPR-C 220 -V 1 1 x C 220 CPU: 2 x 2. 00 GHz 8 C 20 Mb E 5 -2640 v 2 1600 MHz Memory: 2 x 8 GB 1866 MHz (16 GB); RAID 9271 CV-8 I C 220 Entry UCS-SPR-C 220 -E 1 1 $3 285 C 220 Entry Plus UCS-SPR-C 220 -E 2 1 $3 680 C 220 Value UCS-SPR-C 220 -V 1 1 $5 390 B-Series System Promos UCS-SP 7 -B 200 -E 2 x 6248, 1 x 5108, 2 x B 200 M 3 CPU: 2 x 2. 50 GHz 4 C 10 Mb E 5 -2609 v 2 1333 MHz Memory: 8 x 8 GB 1866 MHz (64 GB); VIC 1240 UCS-SP 7 -B 200 -EP 2 x 6248, 1 x 5108, 4 x B 200 M 3 CPU: 2 x 2. 10 GHz 6 C 15 Mb E 5 -2620 v 2 1600 MHz Memory: 8 x 8 GB 1866 MHz (64 GB); VIC 1240 UCS-SP 7 -B 200 -V 2 x 6248, 1 x 5108, 4 x B 200 M 3 CPU: 2 x 2. 00 GHz 8 C 20 Mb E 5 -2640 v 2 1600 MHz Memory: 8 x 16 GB 1866 MHz (128 GB); VIC 1240 B 220 Entry UCS-SP-INFRA-CHSS UCS-SP 7 -INFR-FI 48 UCS-SP 7 -SR-B 200 -E B 200 Entry Plus UCS-SP-INFRA-CHSS UCS-SP 7 -INFR-FI 48 UCS-SP 7 -SR-B 200 -EP B 200 Value UCS-SP-INFRA-CHSS UCS-SP 7 -INFR-FI 48 UCS-SP 7 -SR-B 200 -V 1 2 2 1 2 4 $27 830 $40 250 $51 060

Спасибо за внимание! Андрей Лешуков Pre-sale manager Департамент системной интеграции a. leshukov@olly. ru +7(812)-703 -30 -60 доб. 136
