Типовая система автоматического регулирования уровня воды в барабане котла

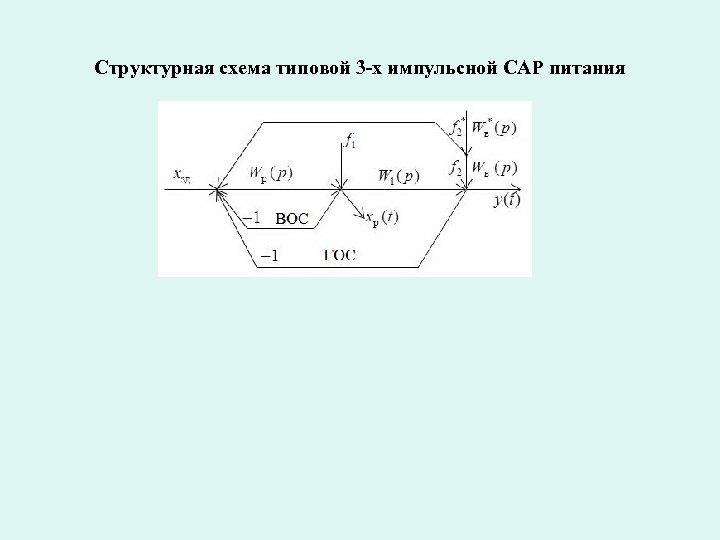

Структурная схема типовой 3 -х импульсной САР питания

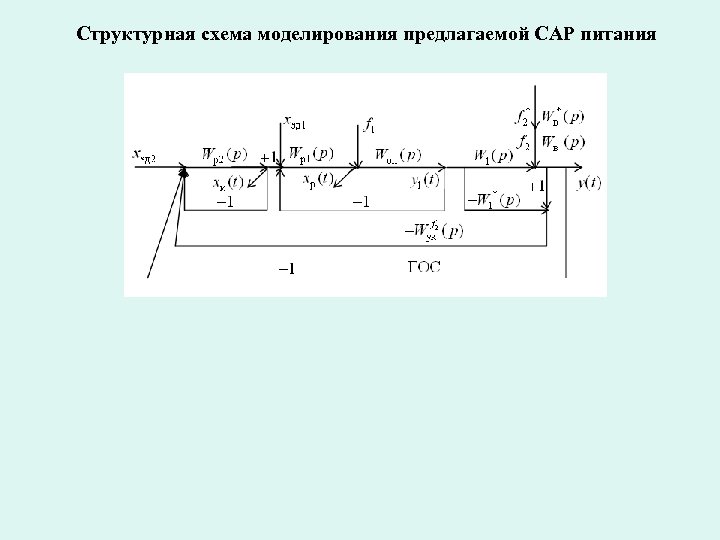

Структурная схема моделирования предлагаемой САР питания
Методика определения оптимальных параметров настройки регуляторов
Переходные процессы в предлагаемой и типовой 3 -х импульсной САР

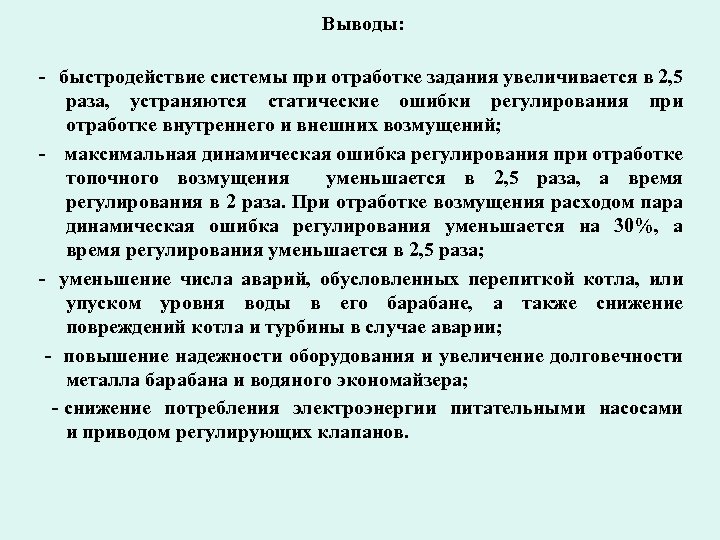

Выводы: - быстродействие системы при отработке задания увеличивается в 2, 5 раза, устраняются статические ошибки регулирования при отработке внутреннего и внешних возмущений; - максимальная динамическая ошибка регулирования при отработке топочного возмущения уменьшается в 2, 5 раза, а время регулирования в 2 раза. При отработке возмущения расходом пара динамическая ошибка регулирования уменьшается на 30%, а время регулирования уменьшается в 2, 5 раза; - уменьшение числа аварий, обусловленных перепиткой котла, или упуском уровня воды в его барабане, а также снижение повреждений котла и турбины в случае аварии; - повышение надежности оборудования и увеличение долговечности металла барабана и водяного экономайзера; - снижение потребления электроэнергии питательными насосами и приводом регулирующих клапанов.
