Тимур Халитов, специалист САЕ Центра компетенции Siemens PLM Software в России и СНГ CAE решения Siemens PLM Software для инженерного анализа Restricted © Siemens AG 2014 All rights reserved. Smarter decisions, better products.

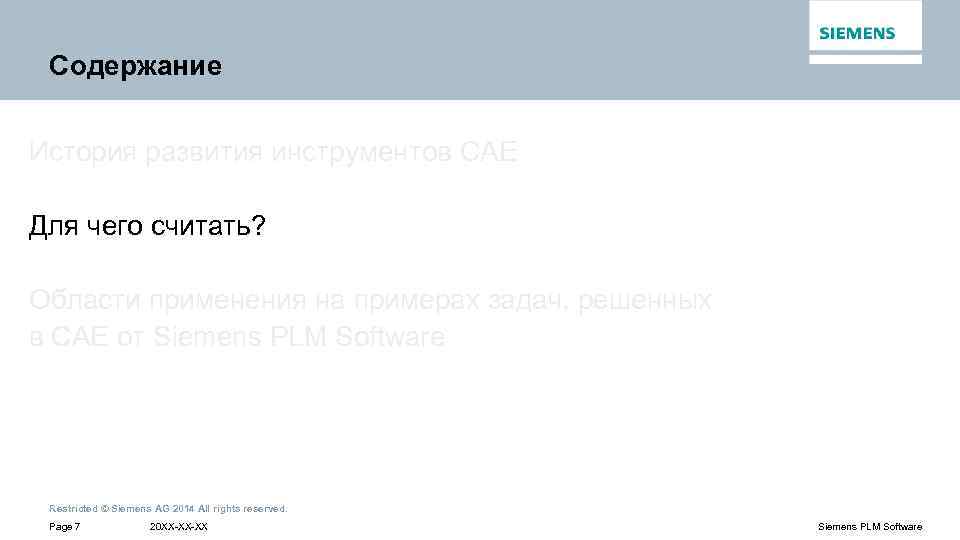

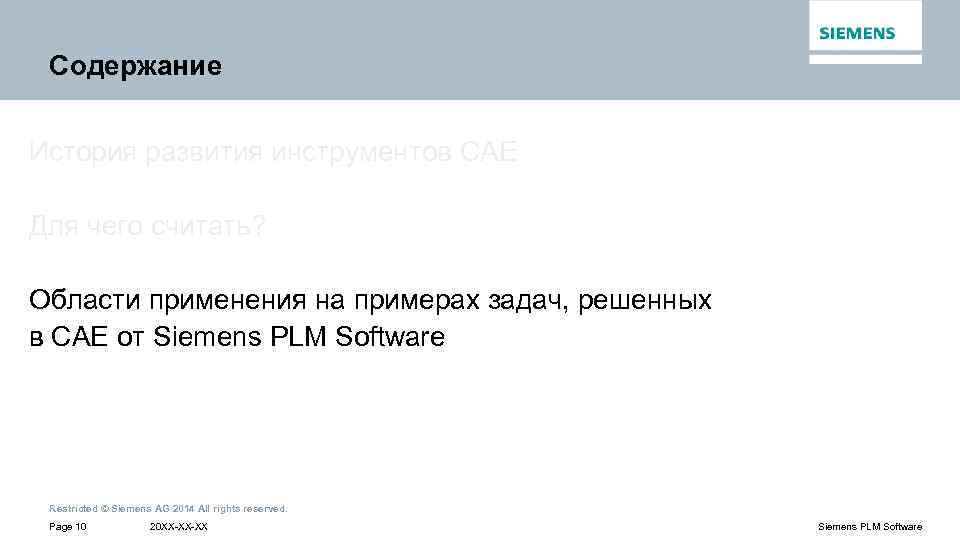

Содержание История развития инструментов САЕ Для чего считать? Области применения на примерах задач, решенных в САЕ от Siemens PLM Software Restricted © Siemens AG 2014 All rights reserved. Page 2 20 XX-XX-XX Siemens PLM Software

Метод конечных элементов Основные понятия Любая непрерывная величина (перемещение, температура, давления и т. д. ) может быть разделена на множество отдельных участков (элементов). Эти элементы имеют общие точки (узлы) и вместе образуют аппроксиммированную (приблизительную) форму исследуемой области. Модель конструкции сложной формы делиться на мелкие части (конечные элементы), в пределах которых ищется приближенное решения функции (перемещения, напряжения, температура, давление и т. д. ) оболочечные тетраэдры гексаэдры призматические Restricted © Siemens AG 2014 All rights reserved. Page 3 20 XX-XX-XX Siemens PLM Software

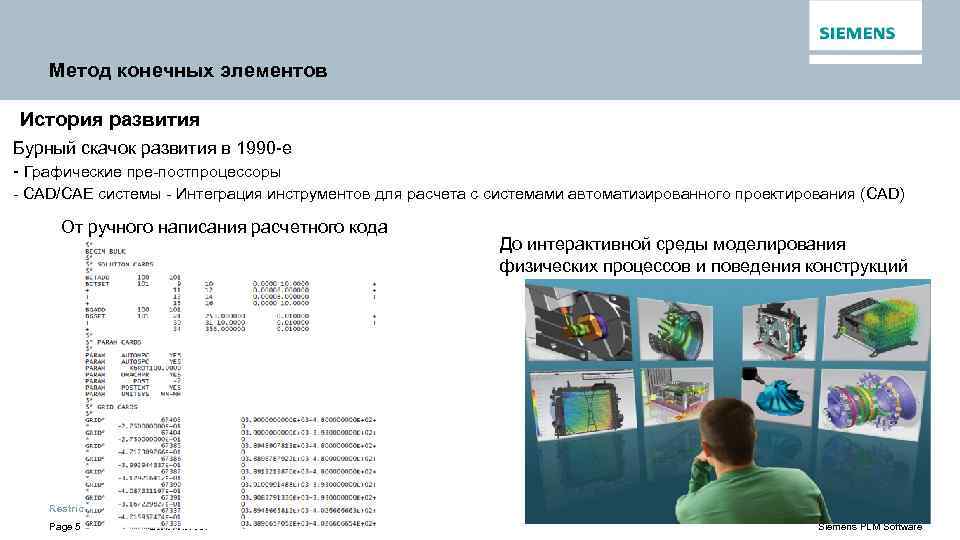

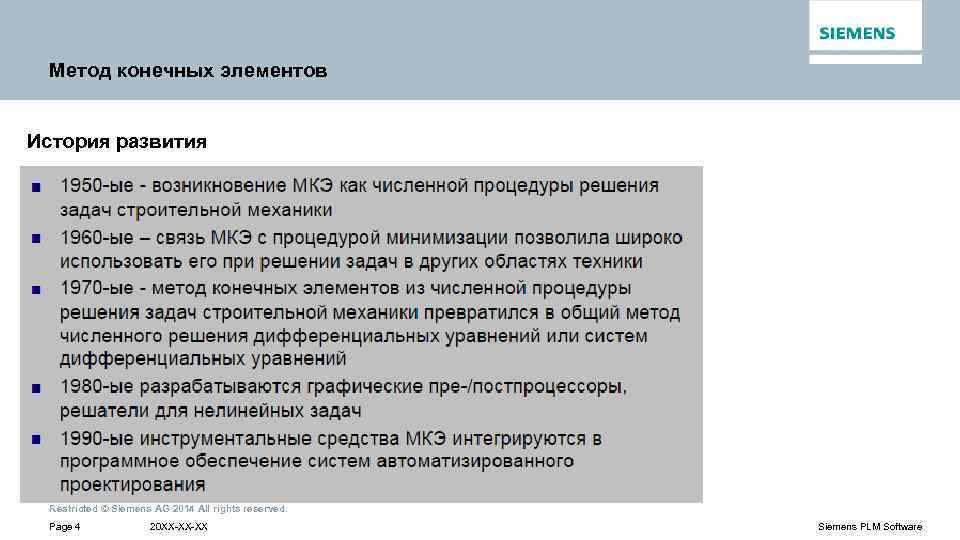

Метод конечных элементов История развития Бурный скачок развития в 1990 -е - Графические пре-постпроцессоры - CAD/CAE системы - Интеграция инструментов для расчета с системами автоматизированного проектирования (CAD) От ручного написания расчетного кода До интерактивной среды моделирования физических процессов и поведения конструкций Restricted © Siemens AG 2014 All rights reserved. Page 5 20 XX-XX-XX Siemens PLM Software

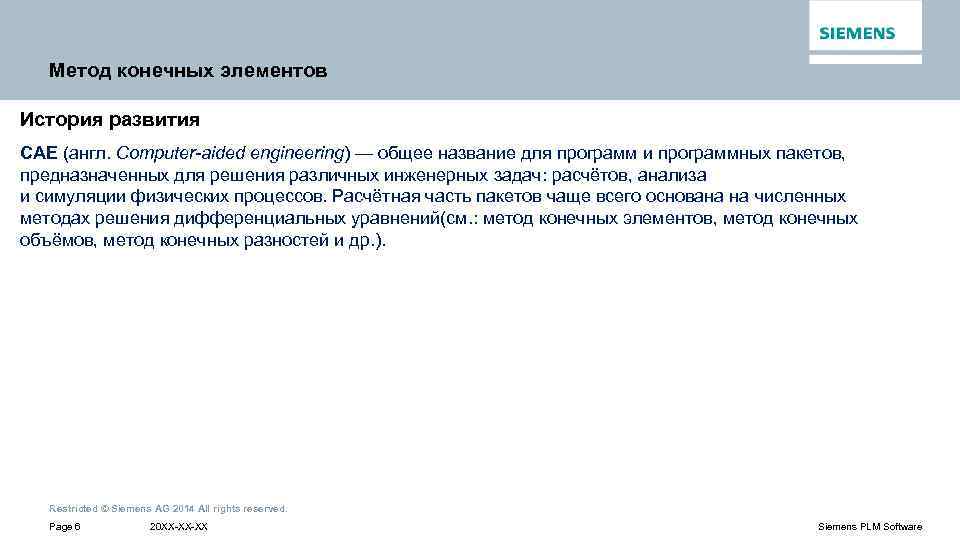

Метод конечных элементов История развития CAE (англ. Computer-aided engineering) — общее название для программ и программных пакетов, предназначенных для решения различных инженерных задач: расчётов, анализа и симуляции физических процессов. Расчётная часть пакетов чаще всего основана на численных методах решения дифференциальных уравнений(см. : метод конечных элементов, метод конечных объёмов, метод конечных разностей и др. ). Restricted © Siemens AG 2014 All rights reserved. Page 6 20 XX-XX-XX Siemens PLM Software

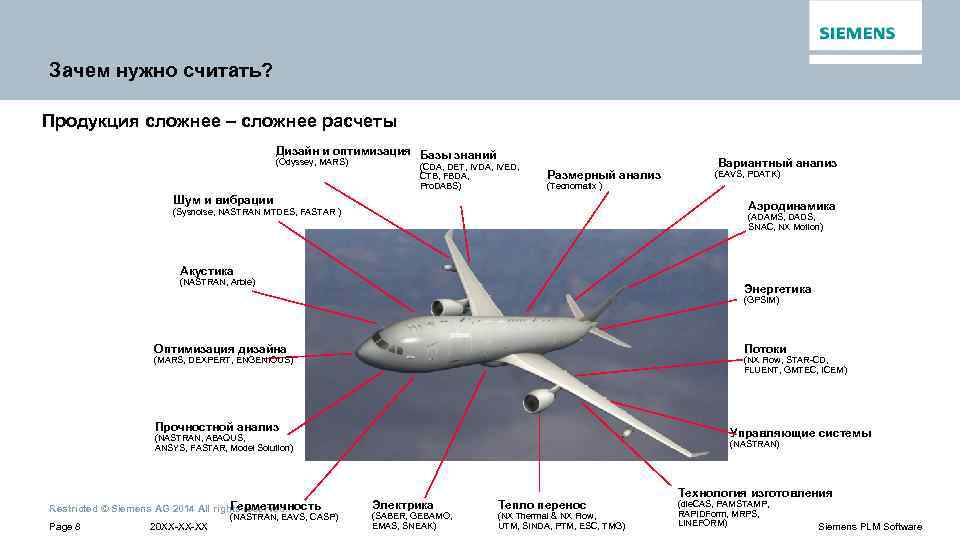

Зачем нужно считать? Продукция сложнее – сложнее расчеты Дизайн и оптимизация Базы знаний (Odyssey, MARS) (CDA, DET, IVDA, IVED, CTB, FBDA, Pro. DABS) Размерный анализ Вариантный анализ (EAVS, PDATK) (Tecnomatix ) Шум и вибрации Аэродинамика (Sysnoise, NASTRAN MTDES, FASTAR ) (ADAMS, DADS, SNAC, NX Motion) Акустика (NASTRAN, Arbie) Энергетика (GPSIM) Оптимизация дизайна Потоки (MARS, DEXPERT, ENGENIOUS) (NX Flow, STAR-CD, FLUENT, GMTEC, ICEM) Прочностной анализ Управляющие системы (NASTRAN, ABAQUS, ANSYS, FASTAR, Model Solution) Герметичность Restricted © Siemens AG 2014 All rights reserved. Page 8 20 XX-XX-XX (NASTRAN, EAVS, CASP) (NASTRAN) Электрика (SABER, GEBAMO, EMAS, SNEAK) Тепло перенос (NX Thermal & NX Flow, UTM, SINDA, PTM, ESC, TMG) Технология изготовления (die. CAS, PAMSTAMP, RAPIDForm, MRPS, LINEFORM) Siemens PLM Software

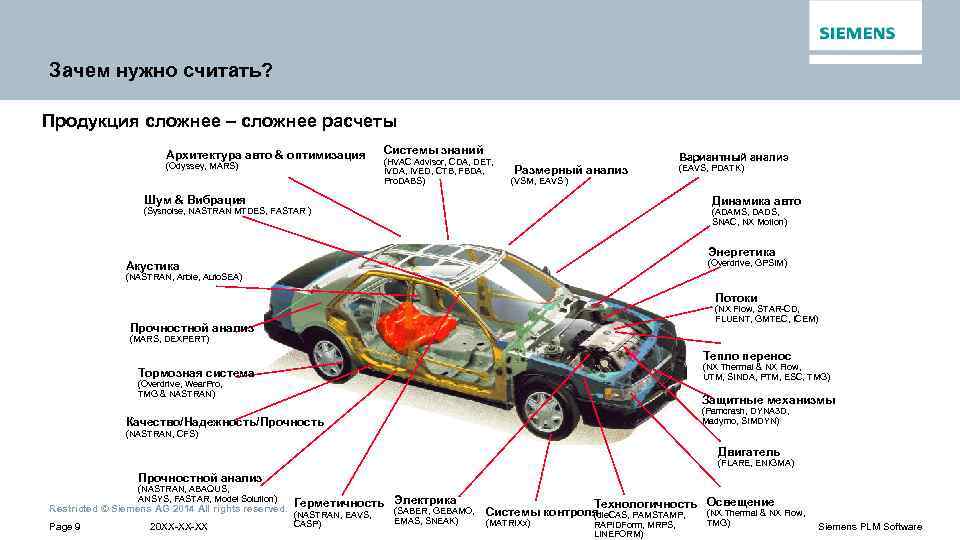

Зачем нужно считать? Продукция сложнее – сложнее расчеты Архитектура авто & оптимизация (Odyssey, MARS) Системы знаний (HVAC Advisor, CDA, DET, IVDA, IVED, CTB, FBDA, Pro. DABS) Вариантный анализ Размерный анализ (EAVS, PDATK) (VSM, EAVS ) Шум & Вибрация Динамика авто (Sysnoise, NASTRAN MTDES, FASTAR ) (ADAMS, DADS, SNAC, NX Motion) Энергетика (Overdrive, GPSIM) Акустика (NASTRAN, Arbie, Auto. SEA) Потоки (NX Flow, STAR-CD, FLUENT, GMTEC, ICEM) Прочностной анализ (MARS, DEXPERT) Тепло перенос (NX Thermal & NX Flow, UTM, SINDA, PTM, ESC, TMG) Тормозная система (Overdrive, Wear. Pro, TMG & NASTRAN) Защитные механизмы (Pamcrash, DYNA 3 D, Madymo, SIMDYN) Качество/Надежность/Прочность (NASTRAN, CFS) Двигатель (FLARE, ENIGMA) Прочностной анализ (NASTRAN, ABAQUS, ANSYS, FASTAR, Model Solution) Restricted © Siemens AG 2014 All rights reserved. Page 9 20 XX-XX-XX Герметичность Электрика (NASTRAN, EAVS, CASP) (SABER, GEBAMO, EMAS, SNEAK) Технологичность Освещение Системы контроля (NX Thermal & NX Flow, (die. CAS, PAMSTAMP, (MATRIXx) RAPIDForm, MRPS, LINEFORM) TMG) Siemens PLM Software

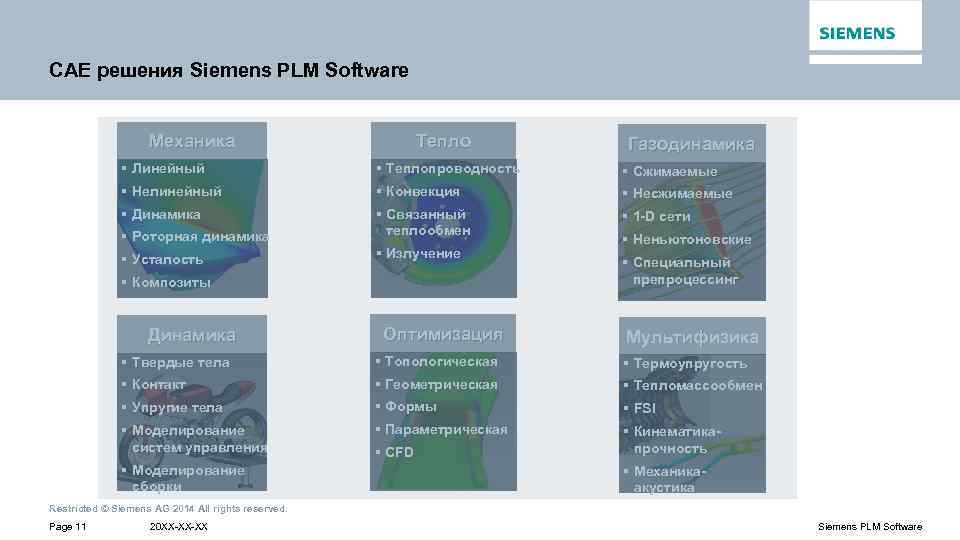

CAE решения Siemens PLM Software Механика Тепло Газодинамика § Линейный § Теплопроводность § Сжимаемые § Нелинейный § Конвекция § Несжимаемые § Динамика § 1 -D сети § Роторная динамика § Связанный теплообмен § Усталость § Излучение § Композиты Динамика Оптимизация § Неньютоновские § Специальный препроцессинг Мультифизика § Твердые тела § Топологическая § Термоупругость § Контакт § Геометрическая § Тепломассообмен § Упругие тела § Формы § FSI § Моделирование систем управления § Параметрическая § Кинематикапрочность § Моделирование сборки § CFD § Механикаакустика Restricted © Siemens AG 2014 All rights reserved. Page 11 20 XX-XX-XX Siemens PLM Software

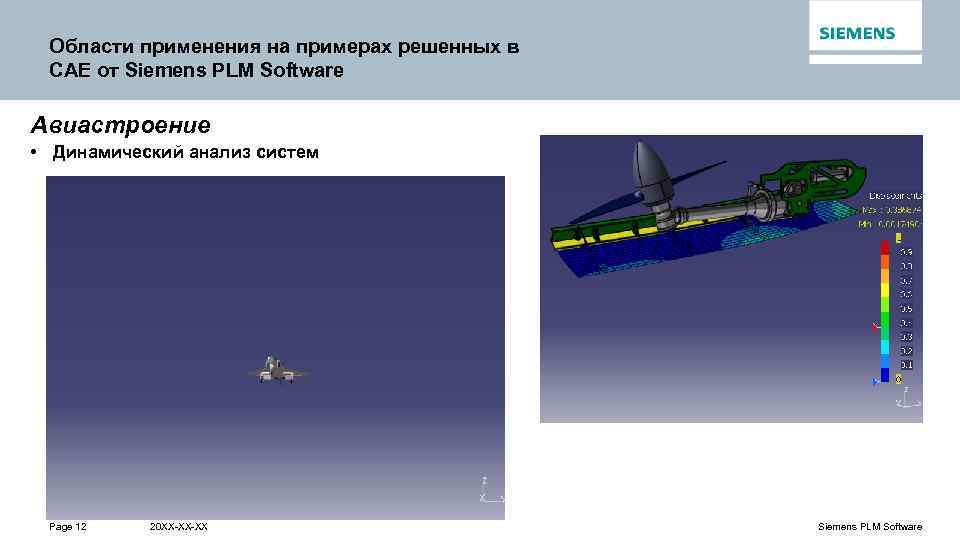

Области применения на примерах решенных в САЕ от Siemens PLM Software Авиастроение • Динамический анализ систем Restricted © Siemens AG 2014 All rights reserved. Page 12 20 XX-XX-XX Siemens PLM Software

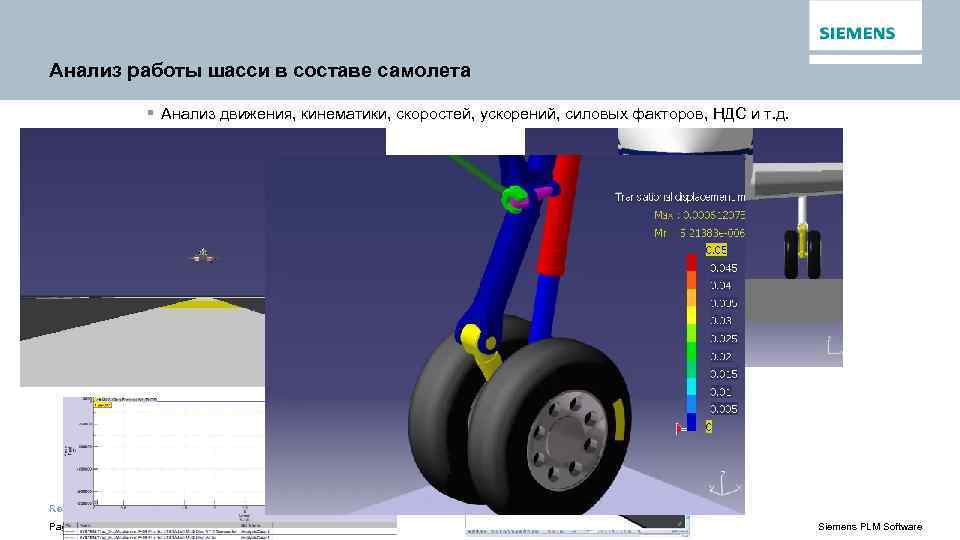

Анализ работы шасси в составе самолета § Анализ движения, кинематики, скоростей, ускорений, силовых факторов, НДС и т. д. 13 copyright LMS International – 2009 Restricted © Siemens AG 2014 All rights reserved. Page 13 20 XX-XX-XX Siemens PLM Software

Области применения на примерах решенных в САЕ от Siemens PLM Software Авиастроение Вентиляци салона пассажирского транспортного средства Restricted © Siemens AG 2014 All rights reserved. Page 14 20 XX-XX-XX Siemens PLM Software

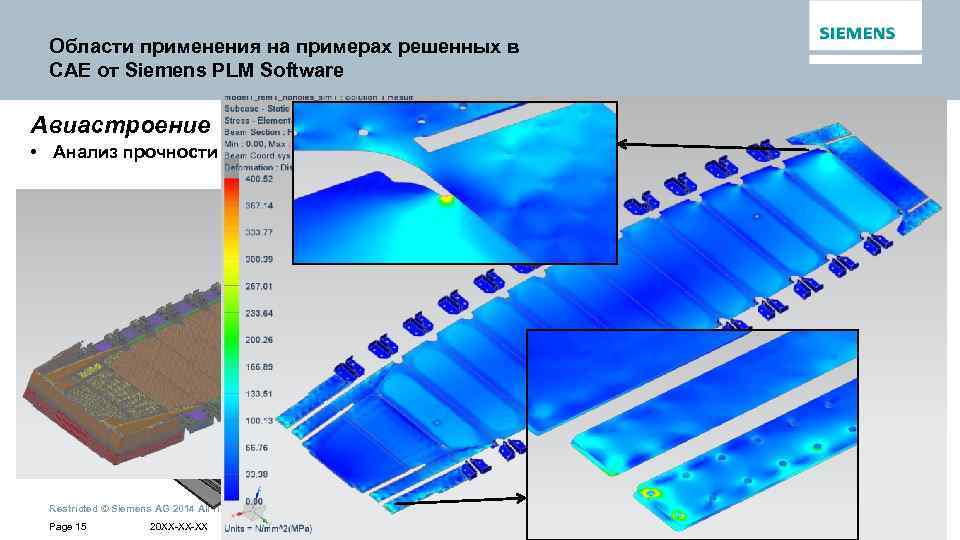

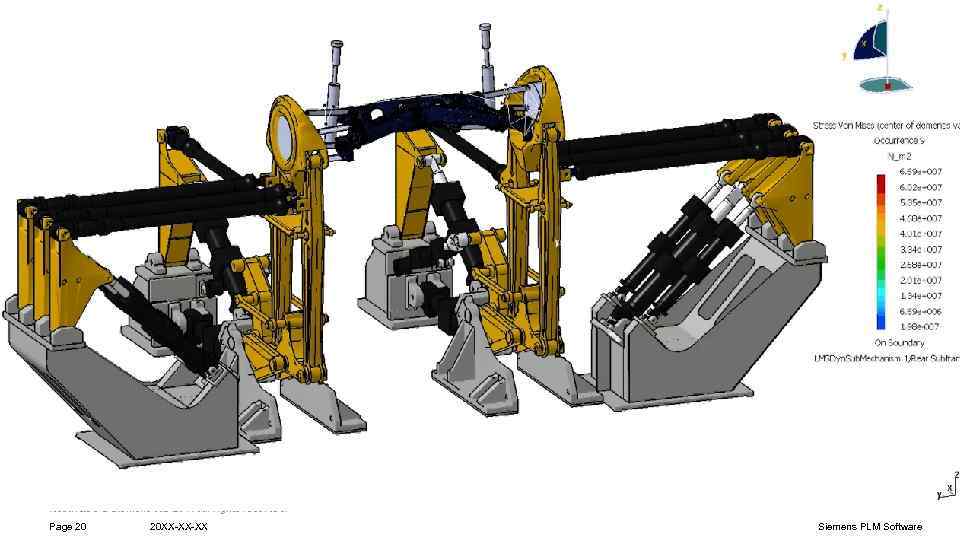

Области применения на примерах решенных в САЕ от Siemens PLM Software Авиастроение • Анализ прочности конструктивных элементов Restricted © Siemens AG 2014 All rights reserved. Page 15 20 XX-XX-XX Siemens PLM Software

Области применения на примерах решенных в САЕ от Siemens PLM Software Автомобилестроение • Анализ прочности кузова • Безопасность Restricted © Siemens AG 2014 All rights reserved. Page 16 20 XX-XX-XX Конструктивные требования Деформация Напряжение Жесткость Дорожный просвет Собственные частоты Срок службы Климат контроль Лобовое сопротивление Подъемная сила Вес Типы анализов Структурный Модальный Частотный Переходный Долговечность Тепломассоперенос CFD Оптимизация Корреляция Siemens PLM Software

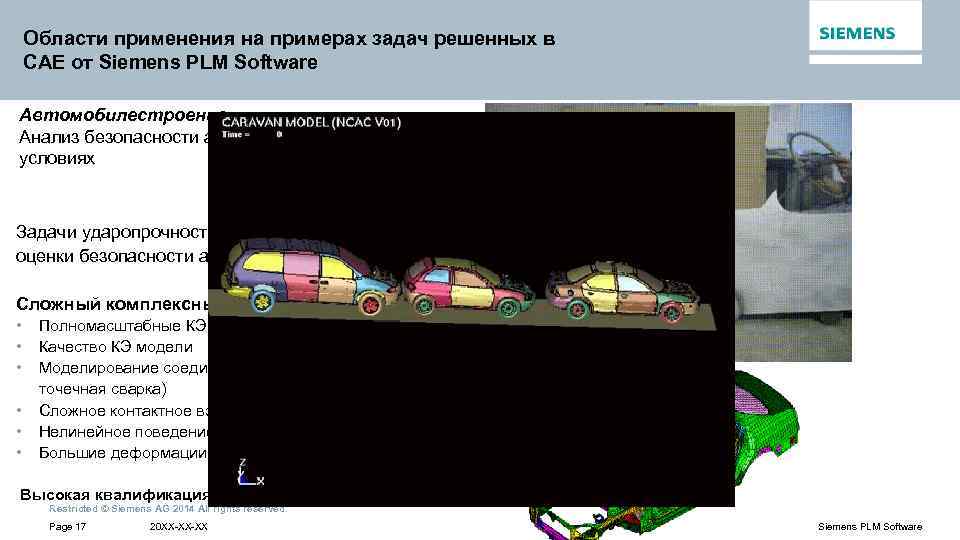

Области применения на примерах задач решенных в САЕ от Siemens PLM Software Автомобилестроение Анализ безопасности автомобиля в экстремальных условиях Задачи ударопрочности и крэш-анализов для оценки безопасности автомобиля Сложный комплексный расчет • • • Полномасштабные КЭ модели автомобиля Качество КЭ модели Моделирование соединений (склейка, точечная сварка) Сложное контактное взаимодействие Нелинейное поведение материалов Большие деформации, разрушение Высокая квалификация специалистов Restricted © Siemens AG 2014 All rights reserved. Page 17 20 XX-XX-XX Siemens PLM Software

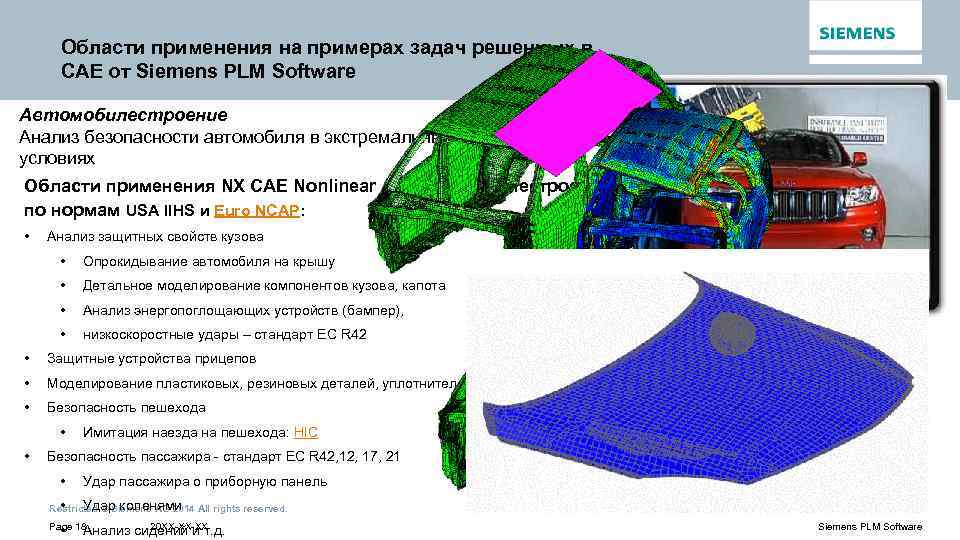

Области применения на примерах задач решенных в САЕ от Siemens PLM Software Автомобилестроение Анализ безопасности автомобиля в экстремальных условиях Области применения NX CAE Nonlinear для автомобилестроения по нормам USA IIHS и Euro NCAP: • Анализ защитных свойств кузова • Опрокидывание автомобиля на крышу • Детальное моделирование компонентов кузова, капота • Анализ энергопоглощающих устройств (бампер), • низкоскоростные удары – стандарт ЕС R 42 • Защитные устройства прицепов • Моделирование пластиковых, резиновых деталей, уплотнителей • Безопасность пешехода • • Имитация наезда на пешехода: HIC Безопасность пассажира - стандарт ЕС R 42, 17, 21 • Удар пассажира о приборную панель • Удар коленями Restricted © Siemens AG 2014 All rights reserved. Page 18 20 XX-XX-XX • Анализ сидений и т. д. Siemens PLM Software

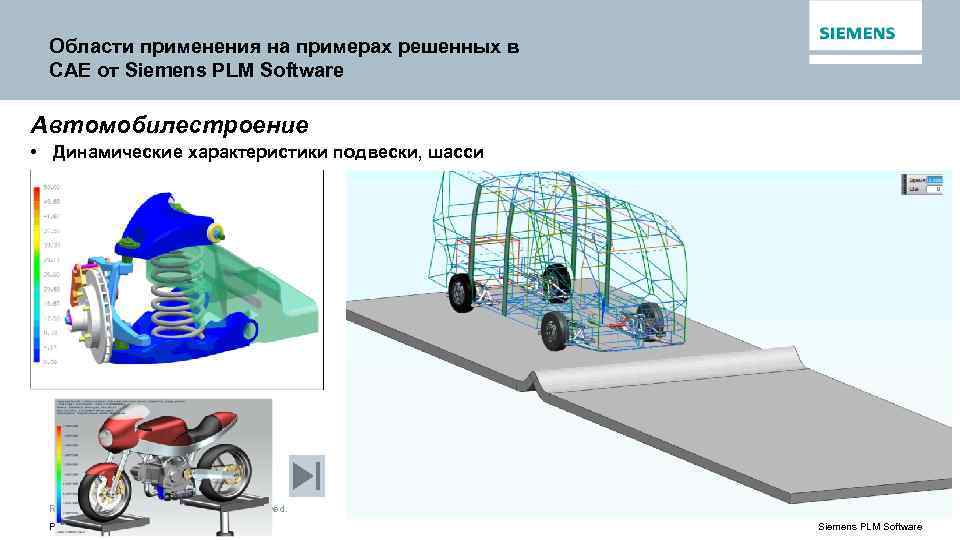

Области применения на примерах решенных в САЕ от Siemens PLM Software Автомобилестроение • Динамические характеристики подвески, шасси Restricted © Siemens AG 2014 All rights reserved. Page 19 20 XX-XX-XX Siemens PLM Software
