Тимано-Печорский нефтегазоносный бассейн Географическое положение ТПБ Границы

Тимано-Печорский нефтегазоносный бассейн

Географическое положение ТПБ Границы: З: Тиманский кряж В: Складчатые системы Урала и Пай-Хоя С: Баренцевоморская плита Площадь бассейна 320 тыс. км 2 В тектоническом отношении соответствует эпибайкальской плите 2

Нефтяная добыча и ресурсы Российской Федерации Ресурсы Добыча 3

Сухопутная часть Тимано-Печорского бассейна Exploration and Production Activities Oil and Gas Fields: Разрабатываемые Открытые 16. 5% 23. 0% Подготовленные к разработке Разведанные 10. 5% 50. 0% Distribution of STOIIP < 100 mln barrels STOIIP > 300 mln barrels 4

Морская часть Тимано-Печорского бассейна • Область исследования 132. 3 км 2 • Поиски начались с 1960 х гг • Сейсмическая изученность – 0. 5 км/км 2 (500 м/км 2 ) Северо-Гуляевское (GC), Долгинское (GC) • Варандей море(oil) • Медынь море(oil) • Приразломное (oil) Поморское (G) 5 В морской части было пробурено более 10 скважин

Изученность Первые поисковые работы начались в 1916 году С 30 х годов начали открывать месторождения На суше ТП НГБ открыто 244 месторождений углеводородов, в Печорском море – 6 (Поморское, Северо-Гуляевское, Долгинское, Приразломное, Варандей-море и Медынское-море) 6 На сегодняшний день 3 месторождения выработаны (Седьельское, Северо-Талыйюское, Южно-Сынинское)

Тимамо-Печорский нефтегазоносный бассейн: • Год открытия первого месторождения – 1916 г. – Чибьюское месторождение. Легкая нефть из отложений верхнего девона • Первые промышленные месторождения – Чибьюское, Ярегское, Седьельское • Начало добычи нефти – 1930 г. • Начало добычи газа 1939 г.

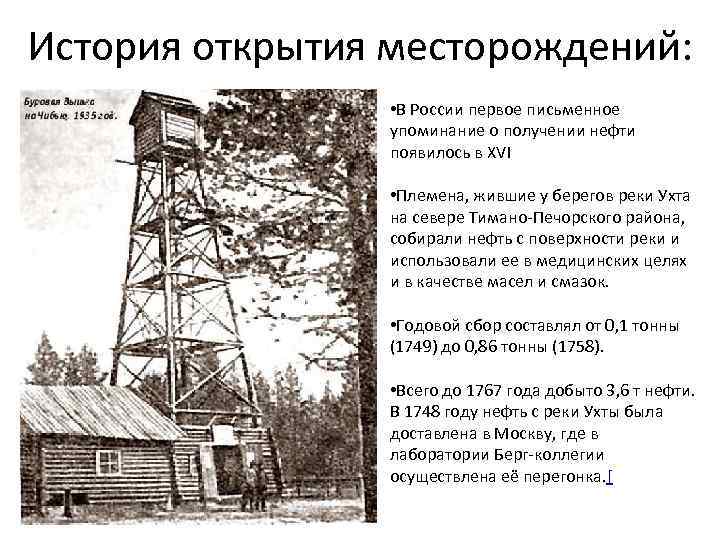

История открытия месторождений: • В России первое письменное упоминание о получении нефти появилось в XVI • Племена, жившие у берегов реки Ухта на севере Тимано-Печорского района, собирали нефть с поверхности реки и использовали ее в медицинских целях и в качестве масел и смазок. • Годовой сбор составлял от 0, 1 тонны (1749) до 0, 86 тонны (1758). • Всего до 1767 года добыто 3, 6 т нефти. В 1748 году нефть с реки Ухты была доставлена в Москву, где в лаборатории Берг-коллегии осуществлена её перегонка. [

Ярегское месторождение тяжелой нефти • Расположено в 25 км к ЮЗ от г. Ухты • Залежь на глубине 140 -200 м • Возраст продуктивных отложний - D 2 -D 3 • Широкая пологая брахиантиклинальная складка (4 купола) • Коллекторы трещинно-порового типа представлены кварцевыми песчаниками (мощность 26 м) с пористостью 26%, проницаемостью 3, 17 Д

Тектоническое строение Тимано-Печорского региона 10

Тектоническое строение Тимано-Печорского региона 1. Мощность осадочного чехла 412 km 2. Авлакогеновая стадия – рифей - ранний палеозой 3. Две авлакогеновые структуры – Печоро-Колвинский и Варандей-Адзвинский, разделенные Болшеземельским блоком Печоро-Колвинский авлакоген Варандей-Адзвинская структурная зона 11

Карта тектонического районирования ТПБ Основные тектонические элементы: • Печоро-Колвинский авлагоген • Варандей-Адзвинская структурная зона • Большеземельский блок (Хорейверская впадина) • Малоземельско-Колгуевский блок • Ижма-Печорская впадина • Каротаихинская впадина • Предуральский краевой прогиб 12

ра и ск ин их к та ло б йс ки й ьс ел ем А ез ш Ижма-Печорский блок д во 13 Ко ль Геологический разрез вкрест основных структур В Бо Авлакогеновая стадия o-d 2: структурная карта по o-d 2: фундаменту (кровле рифея) Варандей-Адзъвинская структурная зона Печоро-Колвинский авлакоген

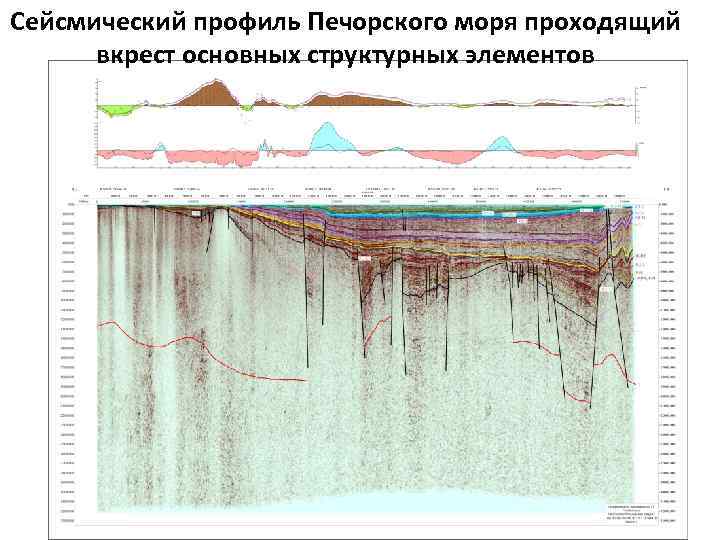

Сейсмический профиль Печорского моря проходящий вкрест основных структурных элементов

Тектоника Малоземельско. Колгуевская моноклиналь Печоро-Колвинский авлакоген Коротаихинская впадина Большеземельский Блок (Хорейверская впадина) Варандей-Адзвинская Структурная зона Ижма-Печорская впадина 15

Стадии геологического развития бассейна и формирования сверхглубоких депрессий 3 C 1 v-P 1 инверсионный • Стадия инверсии с формированием линейных валов, разделенных неглубокими впадинами по верхним горизонтам осадочного чехла • Преимущественно терригенное осадконакопление 2 D 3 -C 1 t синеклизный • Общее погружение и развитие обширной карбонатной платформы • Возможно соленакопление над зоной развития авлакогеновых структур 1 Rf-O-D 1 -2 • Рифтовая стадия бассейна с формированием структур авлакогенового типа • Расчлененность рельефа • Значительный прогрев ЗК 16 авлакогеновый

Эволюция Тимано-Печорского бассейна АВЛАКОГЕНОВАЯ СТАДИЯ O-D 2: СТРУКТУРНАЯ КАРТА ПО O-D 2: ФУНДАМЕНТУ (КРОВЛЕ РИФЕЯ) СИНЕКЛИЗНАЯ СТАДИЯ D 3 -C 1 t: СТРУКТУРНАЯ КАРТА ПО КРОВЛЕ ДОМАНИКОВОГО ЯРУСА ИНВЕРСИОННАЯ СТАДИЯ C 1 V-Р: СТРУКТУРНАЯ КАРТА ПО КРОВЛЕ АССЕЛЬСКОГО ЯРУСА

A’ 1. 2. 3. 4. Rf-O-D 1 -2 – rifting D 3 – C 1 t – carbonate platform C 1 v – P 1 – inversion P 2 -Mz – siliclastic sedimentation, uplifts and 18 erosion A

Предуральский краевой прогиб 19

Структуры верхнего палеозоя (based on AGD, SMNG and AMNGR data) PZ 1 rifting stage PZ 2 inversion Izhma-Pechora block Malozemelsko-Kolguevskaya monocline Pechora-Kolva and Shapkin swells, Denisov depression rifting zone Bolshezemelskiy block Khoreyver depression Varandey-Adzva rifting Varandey and Medyn swells Hydrocarbon resource distribution bln ton Russian Ministry of Natural Resources 20 Early Carboniferous (Visean) – Early Permian stage: • Ural re-organization • Grabens had been transformed to compressional swells

Стратиграфия 21

Литолого. Стратиграфический разрез ТПБ Кристаллический фундамент – Ar-Pr 1: формации мраморов и кристаллических сланцев Мощность осадочного чехла 4 -12 км Региональные несогласия: • O 1 -O 2 • D 1 -D 2 • D 3 fr • C 1 t • P-T 22 • T-J

Основные стратиграфические комплексы Тимано-Печорского бассейна Мезозойский терригенный комплекс (терригенное осадконакопление) Верхнепалеозойский карбонатный комплекс (этап развития карбонатной платформы) Нижнеалеозойский терригеннокарбонатный комплекс (авлакогеновая стадия) 23 Кристаллический фундамент

Литофациальная зональность раннедевонских отложений 24 Литофациальная зональность средневонских отложений

Верхнепалеозойский карбонатный комплекс (синеклизный девонско -нижнекаменноугольный и инверсионный каменноугольнонижнепермский) 25

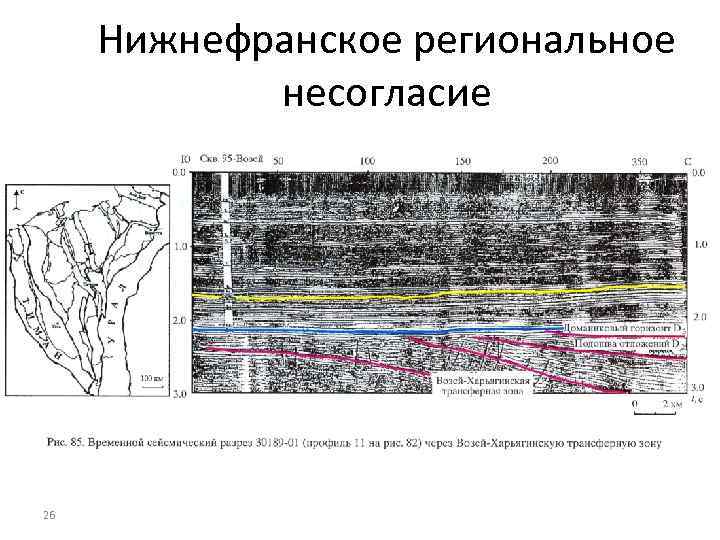

Нижнефранское региональное несогласие 26

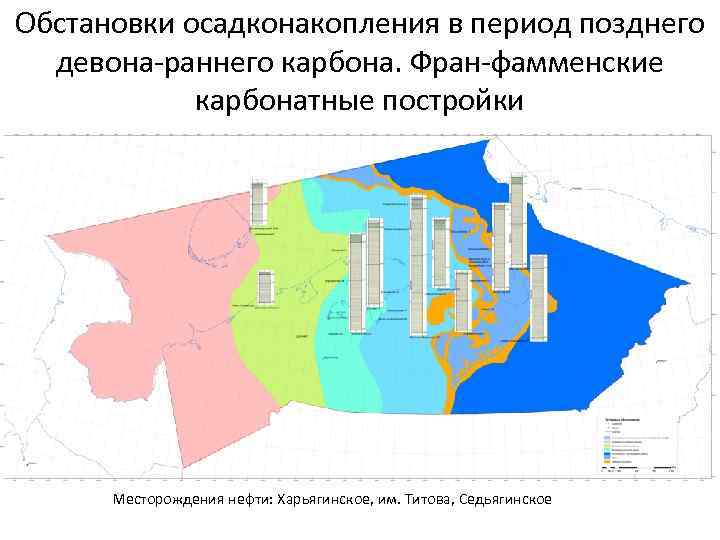

Обстановки осадконакопления в период позднего девона-раннего карбона. Фран-фамменские карбонатные постройки Месторождения нефти: Харьягинское, им. Титова, Седьягинское

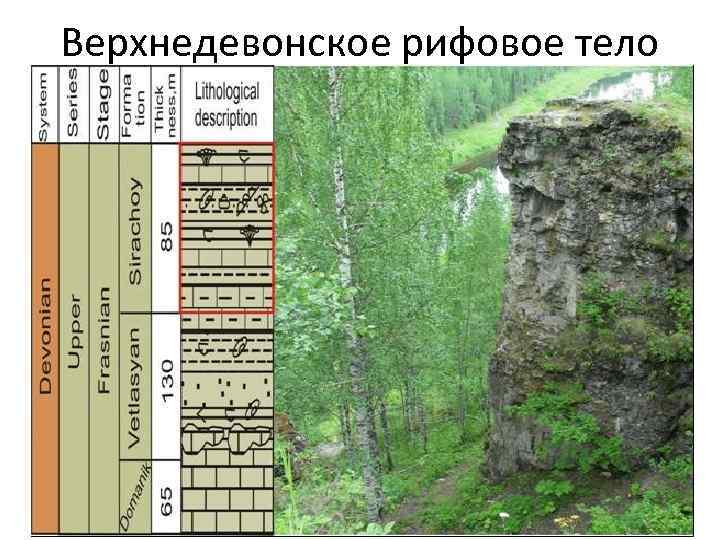

Верхнедевонское рифовое тело 28

29

Мелководно морские обстановки осадконакопления в каменноугольный период Месторождения: Седьягинское (ГН) и Усинское (Г)

Раннепермские ассельско-сакмарские известняки • Резервуары, представленные рифовыми постройками формируются в условиях карбонатной платформы (м-я Долгинское и Варандей-море) • Большинство построек развито на инверсионных структурах более древнего заложения Месторождения: • Долгинское • Приразломное • Варандей-море Shallow marine local buildups Local uplifts within proximal deep marine shelf contain mud carbonates reservoirs 31

Верхнепалеозойско-мезозойский терригенный комплекс 32

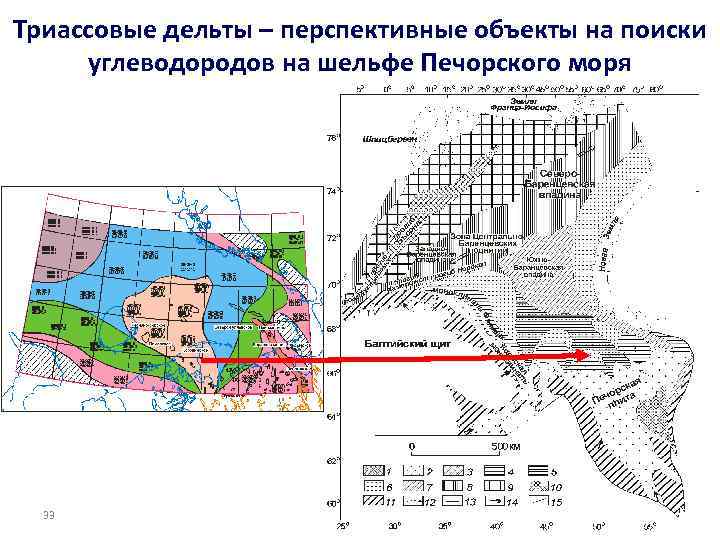

Триассовые дельты – перспективные объекты на поиски углеводородов на шельфе Печорского моря 33

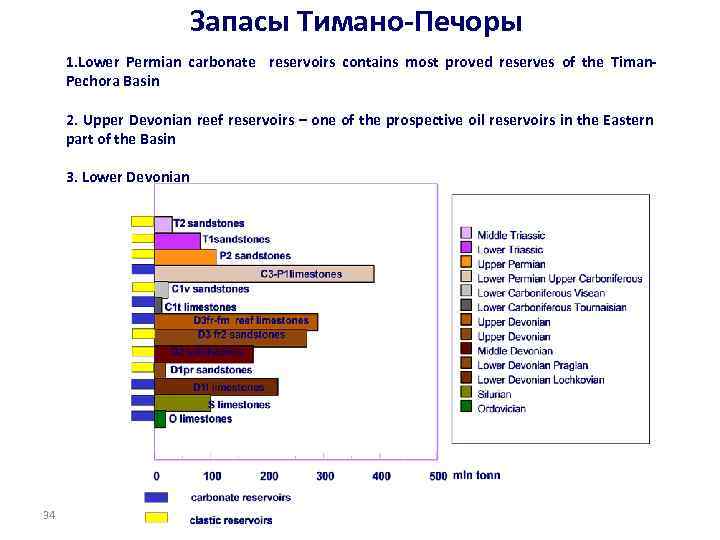

Запасы Тимано-Печоры 1. Lower Permian carbonate reservoirs contains most proved reserves of the Timan. Pechora Basin 2. Upper Devonian reef reservoirs – one of the prospective oil reservoirs in the Eastern part of the Basin 3. Lower Devonian 34

Перспективные зоны нефтегазонакопления на шельфе Печорского моря TIMAN-PECHORA ONSHORE AND OFFSHORE BASINS 54° E 58° E Oil fields Rakhmanovskaya Oil and gas fields OIL AND GAS Local prospects East-Rokhmanovskaya Yuzhno-Rokhmanovskaya P e c h o r Alekseevskaya м Мурманск – 980 к е Polyarnoye Medinskoye more East-Gulyaevskaya Toboyskoye 320 Varandey more Myadseyskoye Varandey п. Варандей r– Kolokol more 9 6 °N Medinskoye м km Pachanchevskaya 55 к s e a Pomorskaya -Ma Toravey Ust-Tolotinskoye Южно-Торавейское yan Наульское Passedskoye Trebsa Nar OIL k o PRIRAZLOMNOYE Severo-Gulyaevskoye Laboganskoye Mezhdurechenskoye Titova Khilchuyu Sedyaginskoye Yuzhno-Khilchuyu 0 35 s Severo-Dolginskaya Yuzhno Dolginskaya D S O 0° 7 N Gaz-condensate HYDROCARBON RESERVES RATING IN THE RESERVOIRS OF DIFERENT AGE T P C Legend: 20 40 60 80 100 km
