Технологія Умовного доступу на службі МНС України

Технологія “Умовного доступу” на службі МНС України

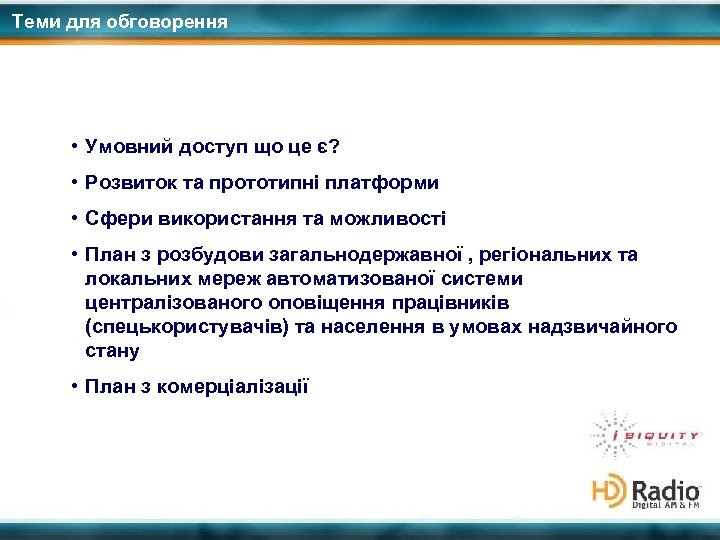

Теми для обговорення • Умовний доступ що це є? • Розвиток та прототипні платформи • Сфери використання та можливості • План з розбудови загальнодержавної , регіональних та локальних мереж автоматизованої системи централізованого оповіщення працівників (спецькористувачів) та населення в умовах надзвичайного стану • План з комерціалізації

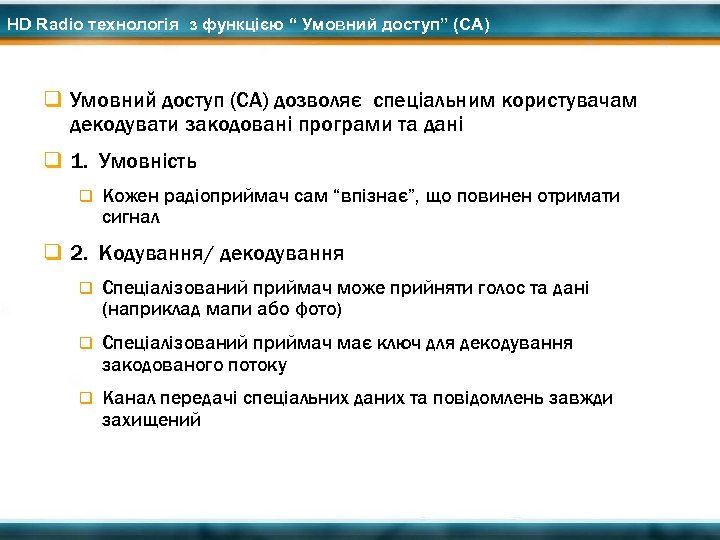

HD Radio технологія з функцією “ Умовний доступ” (СА) q Умовний доступ (СА) дозволяє спеціальним користувачам декодувати закодовані програми та дані q 1. Умовність q Кожен радіоприймач сам “впізнає”, що повинен отримати сигнал q 2. Кодування/ декодування q Спеціалізований приймач може прийняти голос та дані (наприклад мапи або фото) q Спеціалізований приймач має ключ для декодування закодованого потоку q Канал передачі спеціальних даних та повідомлень завжди захищений

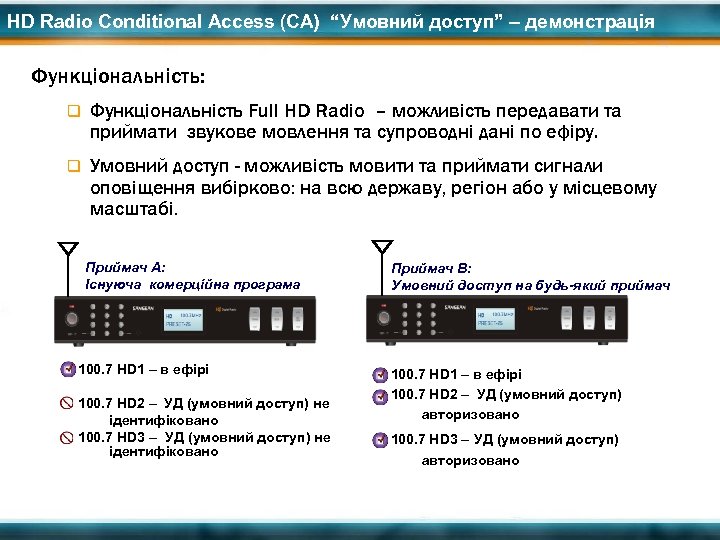

HD Radio Conditional Access (СА) “Умовний доступ” – демонстрація Функціональність: q Функціональність Full HD Radio – можливість передавати та приймати звукове мовлення та супроводні дані по ефіру. q Умовний доступ - можливість мовити та приймати сигнали оповіщення вибірково: на всю державу, регіон або у місцевому масштабі. Приймач A: Існуюча комерційна програма 100. 7 HD 1 – в ефірі 100. 7 HD 2 – УД (умовний доступ) не ідентифіковано 100. 7 HD 3 – УД (умовний доступ) не ідентифіковано Приймач B: Умовний доступ на будь-який приймач 100. 7 HD 1 – в ефірі 100. 7 HD 2 – УД (умовний доступ) авторизовано 100. 7 HD 3 – УД (умовний доступ) авторизовано

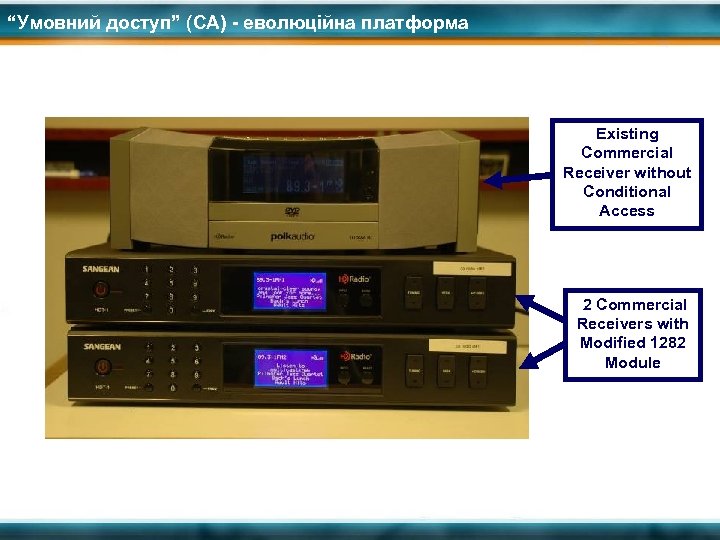

“Умовний доступ” (СА) - еволюційна платформа Existing Commercial Receiver without Conditional Access 2 Commercial Receivers with Modified 1282 Module

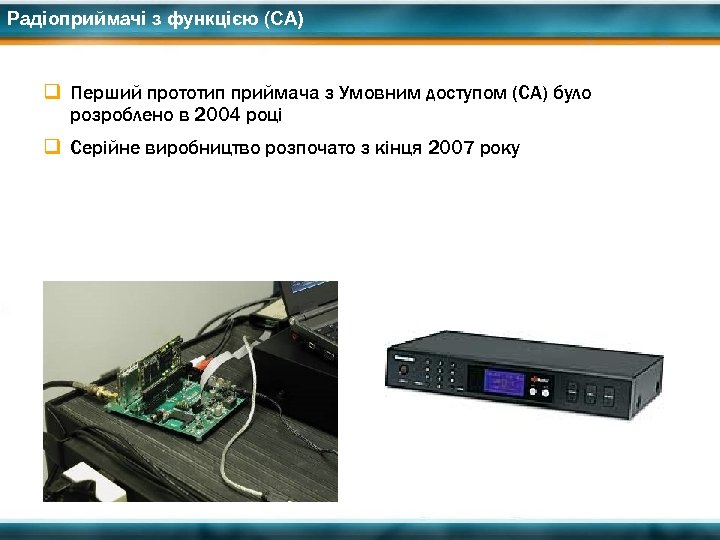

Радіоприймачі з функцією (СА) q Перший прототип приймача з Умовним доступом (СА) було розроблено в 2004 році q Серійне виробництво розпочато з кінця 2007 року

Ідентифікація Кожен HD Radio приймач має свій унікальний Radio ID номер.

IAAIS – Умовний доступ (історичні факти розвитку) q IAAIS (International Association of Audio Information Services) Міжнародна Асоціація аудіо інформаційних сервісів контролювала HD Radio технологію за допомогою уряду США та міжнародних спеціалізованих технічних комітетів (2002/2003) q IAAIS досліджувала на предмет можливих перешкод HD Radio технології по відношенню до прийому SCA та інших супутніх сигналів q NPR стає активним у співпраці з IAAIS відносно HD Radio технології q Радіостанція “Tomorrow Radio” перша використовує мультикастинг (з 2004 р. ) та умовний доступ. Жодних завад не виявлено! q IAAIS підтримує NRSC-5/5 A (2006)

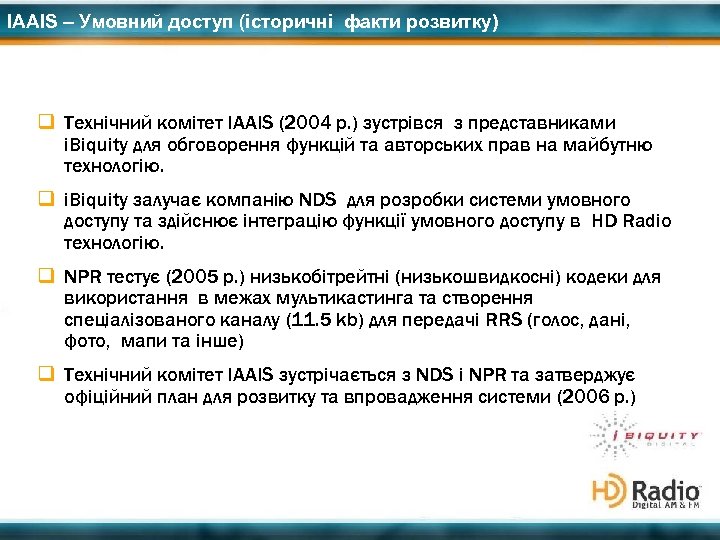

IAAIS – Умовний доступ (історичні факти розвитку) q Технічний комітет IAAIS (2004 р. ) зустрівся з представниками i. Biquity для обговорення функцій та авторських прав на майбутню технологію. q i. Biquity залучає компанію NDS для розробки системи умовного доступу та здійснює інтеграцію функції умовного доступу в HD Radio технологію. q NPR тестує (2005 р. ) низькобітрейтні (низькошвидкосні) кодеки для використання в межах мультикастинга та створення спеціалізованого каналу (11. 5 kb) для передачі RRS (голос, дані, фото, мапи та інше) q Технічний комітет IAAIS зустрічається з NDS і NPR та затверджує офіційний план для розвитку та впровадження системи (2006 р. )

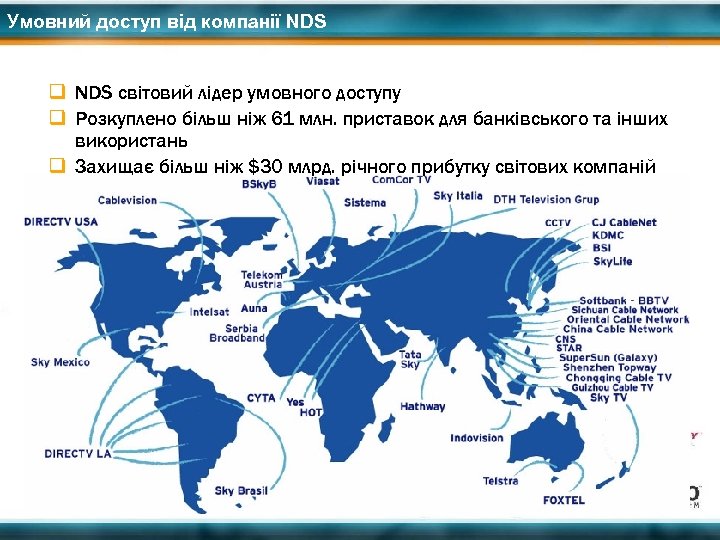

Умовний доступ від компанії NDS q NDS світовий лідер умовного доступу q Розкуплено більш ніж 61 млн. приставок для банківського та інших використань q Захищає більш ніж $30 млрд. річного прибутку світових компаній

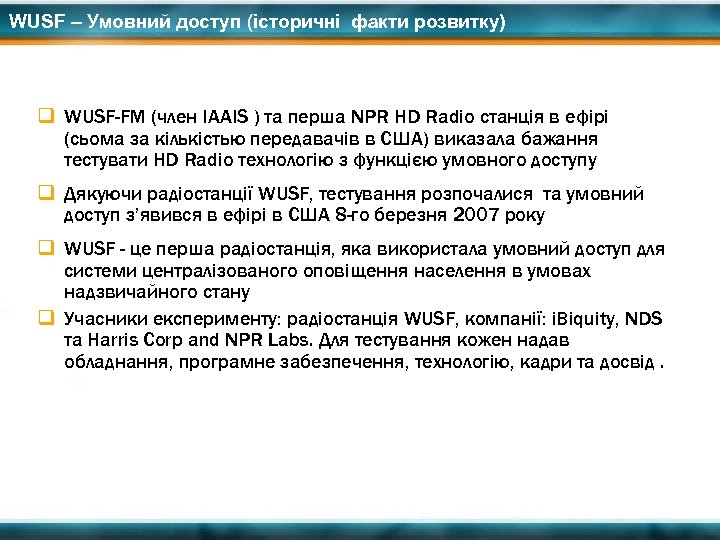

WUSF – Умовний доступ (історичні факти розвитку) q WUSF-FM (член IAAIS ) та перша NPR HD Radio станція в ефірі (сьома за кількістью передавачів в США) виказала бажання тестувати HD Radio технологію з функцією умовного доступу q Дякуючи радіостанції WUSF, тестування розпочалися та умовний доступ з’явився в ефірі в США 8 -го березня 2007 року q WUSF - це перша радіостанція, яка використала умовний доступ для системи централізованого оповіщення населення в умовах надзвичайного стану q Учасники експерименту: радіостанція WUSF, компанії: i. Biquity, NDS та Harris Corp and NPR Labs. Для тестування кожен надав обладнання, програмне забезпечення, технологію, кадри та досвід.

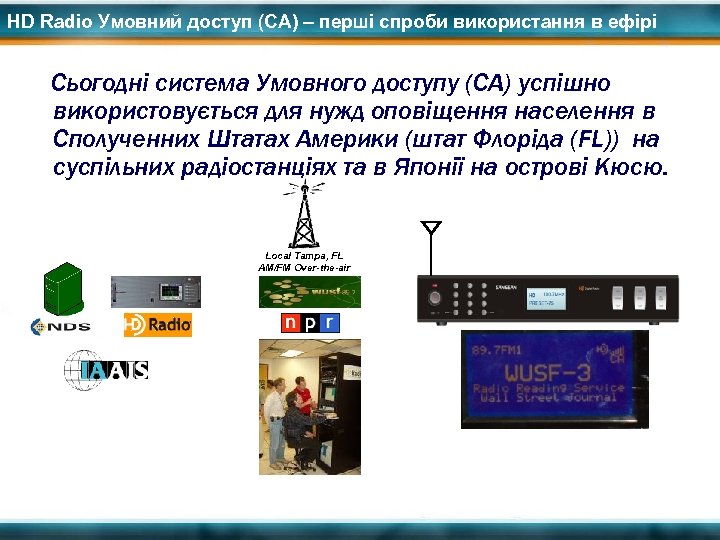

HD Radio Умовний доступ (СА) – перші спроби використання в ефірі Сьогодні система Умовного доступу (СА) успішно використовується для нужд оповіщення населення в Сполученних Штатах Америки (штат Флоріда (FL)) на суспільних радіостанціях та в Японії на острові Кюсю. Local Tampa, FL AM/FM Over-the-air

WUSF тестування умовного доступу NDS Radio. Guard™ for HD Radio® Confidentiality © NDS Ltd

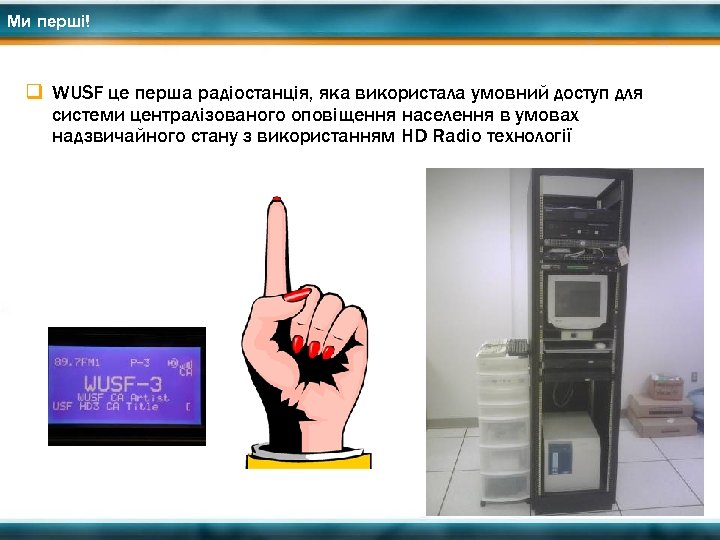

Ми перші! q WUSF це перша радіостанція, яка використала умовний доступ для системи централізованого оповіщення населення в умовах надзвичайного стану з використанням HD Radio технології

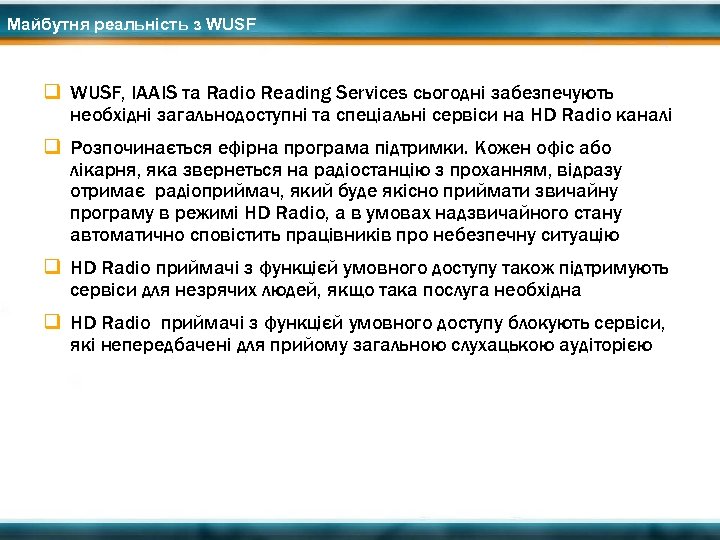

Майбутня реальність з WUSF q WUSF, IAAIS та Radio Reading Services сьогодні забезпечують необхідні загальнодоступні та спеціальні сервіси на HD Radio каналі q Розпочинається ефірна програма підтримки. Кожен офіс або лікарня, яка звернеться на радіостанцію з проханням, відразу отримає радіоприймач, який буде якісно приймати звичайну програму в режимі HD Radio, а в умовах надзвичайного стану автоматично сповістить працівників про небезпечну ситуацію q HD Radio приймачі з функцієй умовного доступу також підтримують сервіси для незрячих людей, якщо така послуга необхідна q HD Radio приймачі з функцієй умовного доступу блокують сервіси, які непередбачені для прийому загальною слухацькою аудіторією

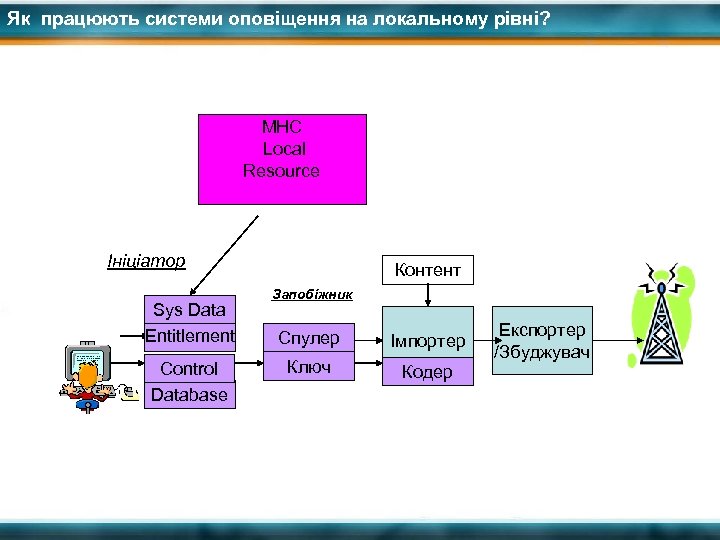

Як працюють системи оповіщення на локальному рівні? МНС Local Resource Ініціатор Sys Data Entitlement Control Database Контент Запобіжник Спулер Імпортер Ключ Кодер Експортер /Збуджувач

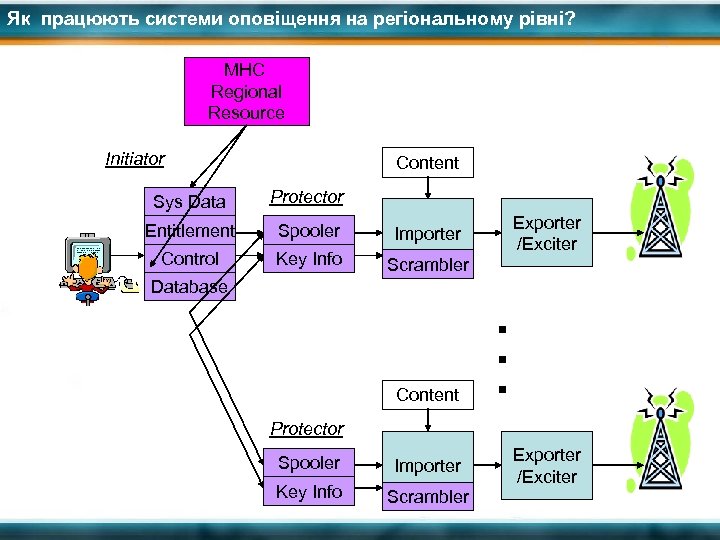

Як працюють системи оповіщення на регіональному рівні? МНС Regional Resource Initiator Content Sys Data Protector Entitlement Spooler Importer Control Key Info Scrambler Exporter /Exciter Database . . . Content Protector Spooler Importer Key Info Scrambler Exporter /Exciter

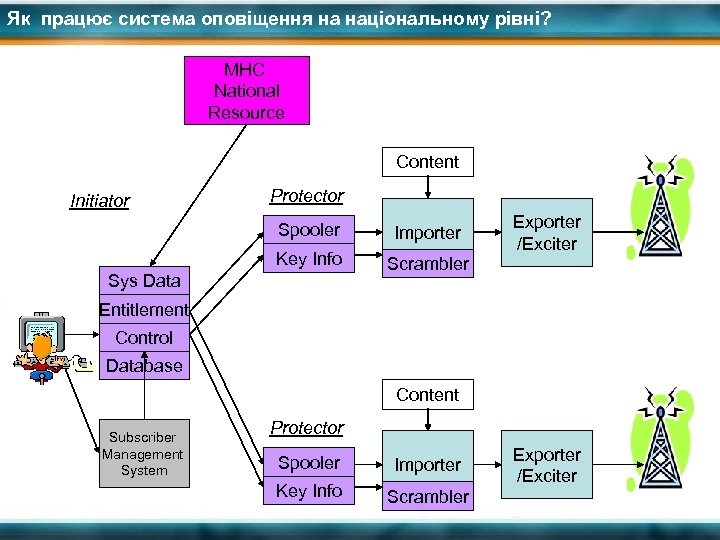

Як працює система оповіщення на національному рівні? МНС National Resource Content Initiator Protector Spooler Importer Key Info Exporter /Exciter Scrambler Sys Data Entitlement Control Database Content Subscriber Management System Protector Spooler Importer Key Info Scrambler Exporter /Exciter

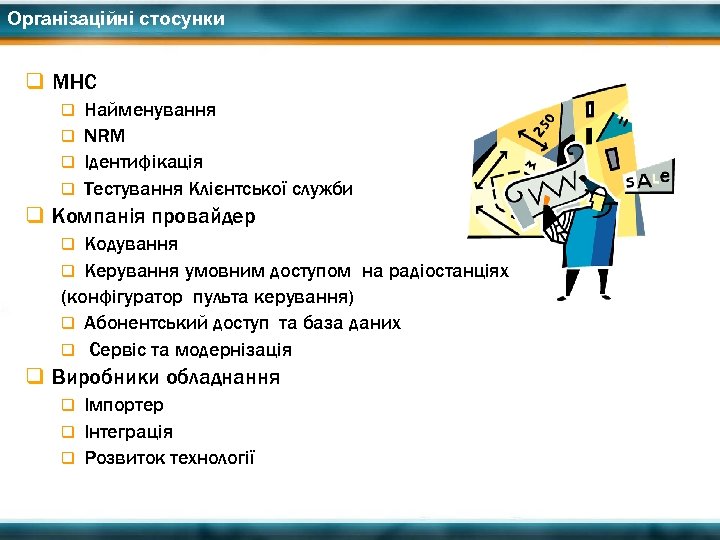

Організаційні стосунки q МНС Найменування q NRM q Ідентифікація q Тестування Клієнтської служби q q Компанія провайдер Кодування q Керування умовним доступом на радіостанціях (конфігуратор пульта керування) q Абонентський доступ та база даних q Сервіс та модернізація q q Виробники обладнання Імпортер q Iнтеграція q Розвиток технології q

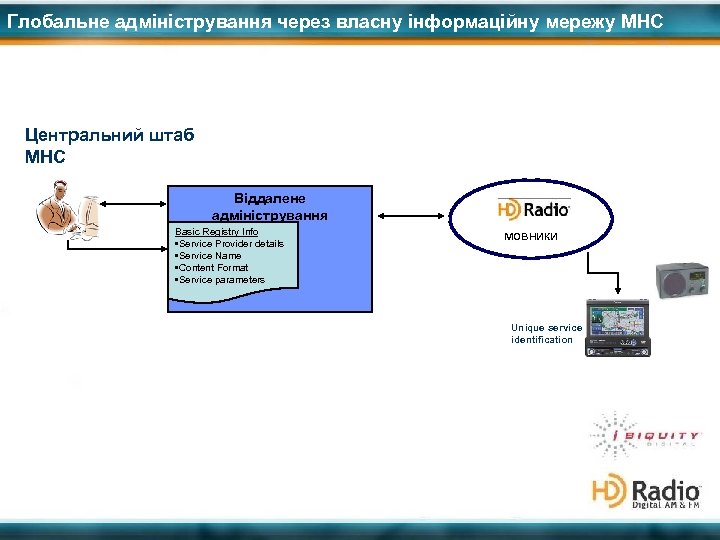

Глобальне адміністрування через власну інформаційну мережу МНС Центральний штаб МНС Віддалене адміністрування Basic Registry Info • Service Provider details • Service Name • Content Format • Service parameters мовники Unique service identification

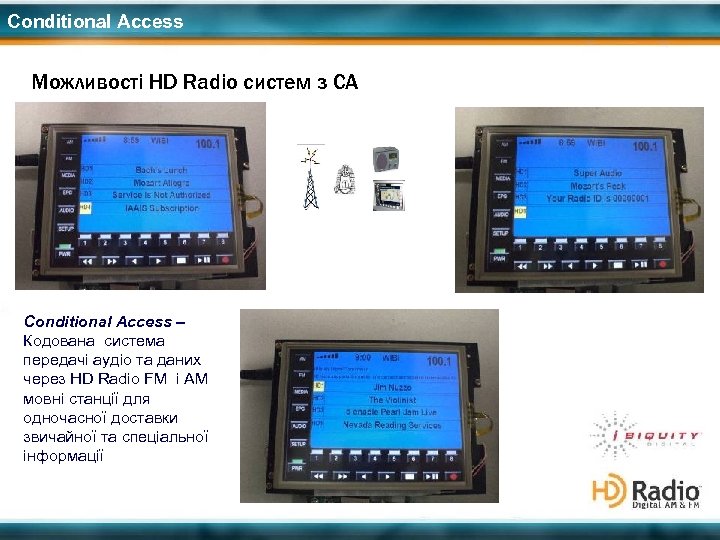

Conditional Access Можливості HD Radio систем з СА Conditional Access – Кодована система передачі аудіо та даних через HD Radio FM і АМ мовні станції для одночасної доставки звичайної та спеціальної інформації

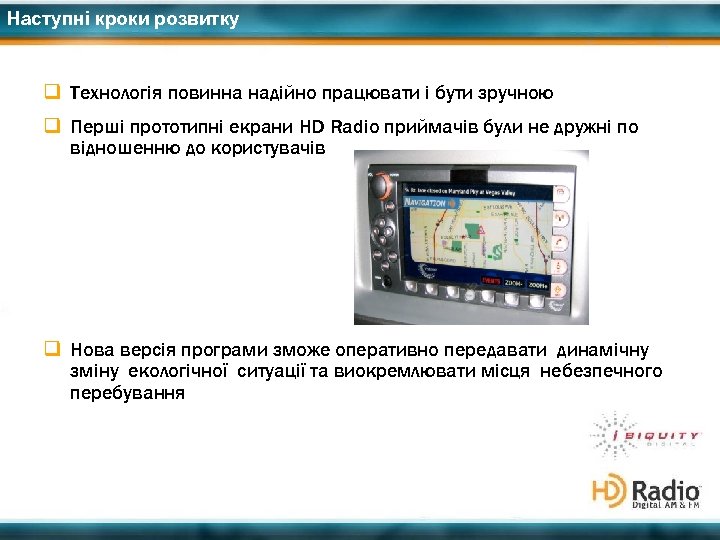

Наступні кроки розвитку q Технологія повинна надійно працювати і бути зручною q Перші прототипні екрани HD Radio приймачів були не дружні по відношенню до користувачів q Нова версія програми зможе оперативно передавати динамічну зміну екологічної ситуації та виокремлювати місця небезпечного перебування

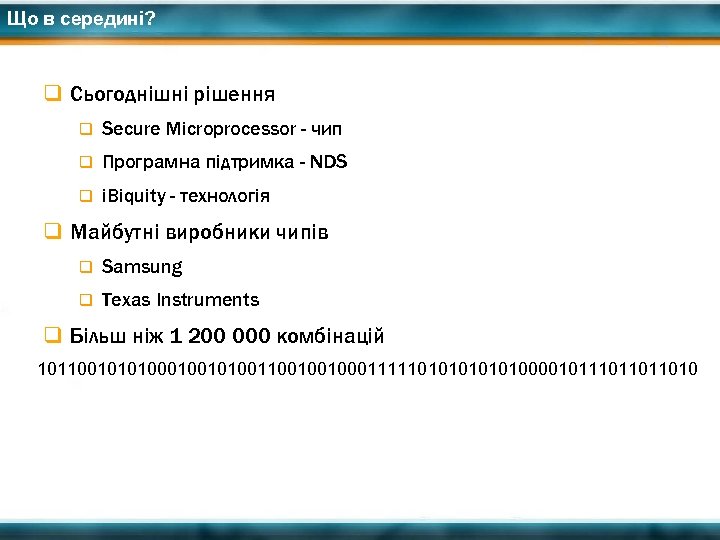

Що в середині? q Сьогоднішні рішення q Secure Microprocessor - чип q Програмна підтримка - NDS q i. Biquity - технологія q Майбутні виробники чипів q Samsung q Texas Instruments q Більш ніж 1 200 000 комбінацій 101100101010010100100100011111010100001011011010

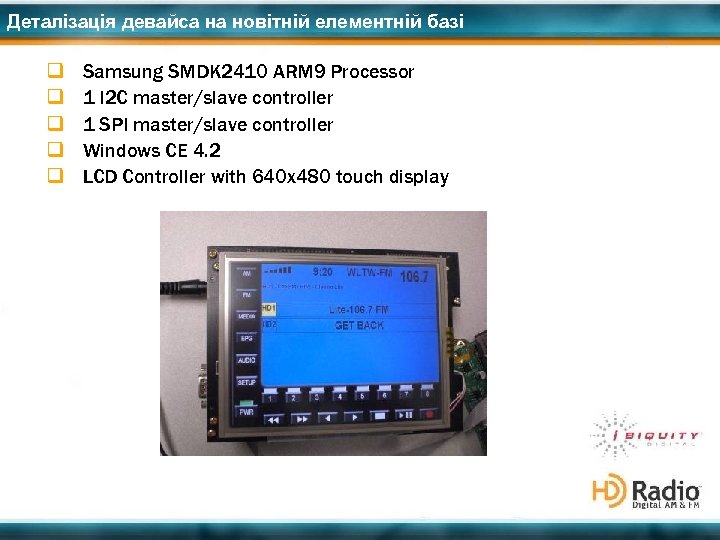

Деталізація девайса на новітній елементній базі q q q Samsung SMDK 2410 ARM 9 Processor 1 I 2 C master/slave controller 1 SPI master/slave controller Windows CE 4. 2 LCD Controller with 640 x 480 touch display

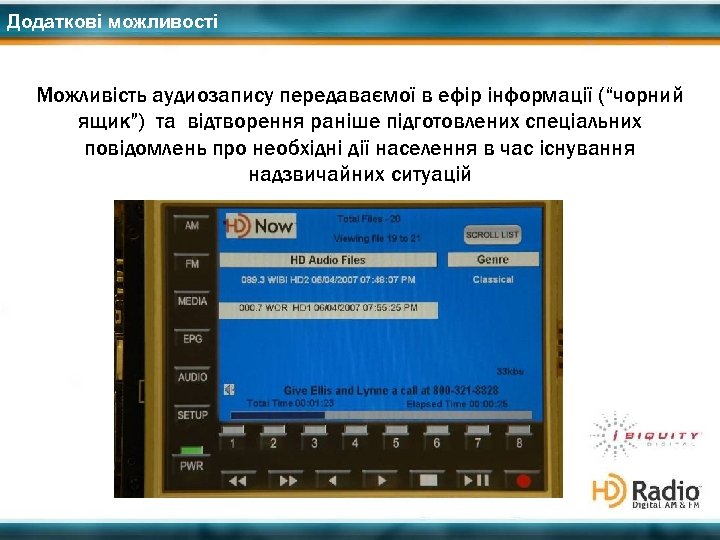

Додаткові можливості Можливість аудиозапису передаваємої в ефір інформації (“чорний ящик”) та відтворення раніше підготовлених спеціальних повідомлень про необхідні дії населення в час існування надзвичайних ситуацій

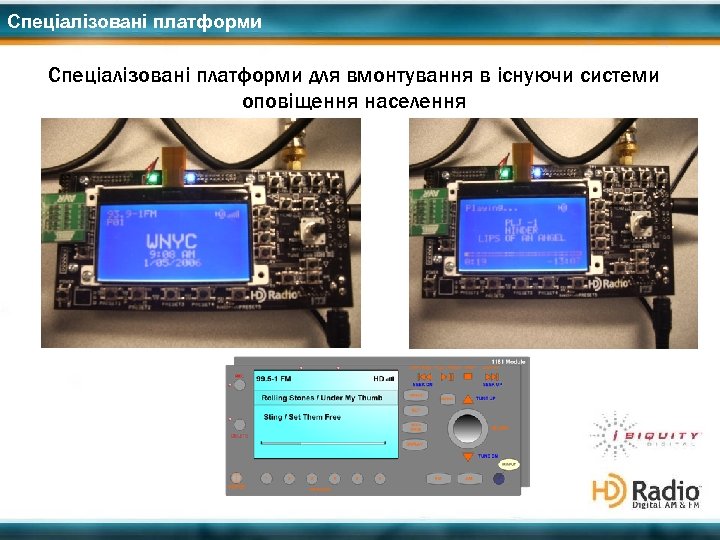

Спеціалізовані платформи для вмонтування в існуючи системи оповіщення населення

Демонстрація комерціалізації q Цей приймач після його покупки не зможе прийняти закодовані канали, що робити…? q Споживач реєструється у сервісній службі/платить кошти або відправляє СМС q Сервісна служба вносить ідентифікаційний код приймача в базу даних q Приймач декодує закодовані програми

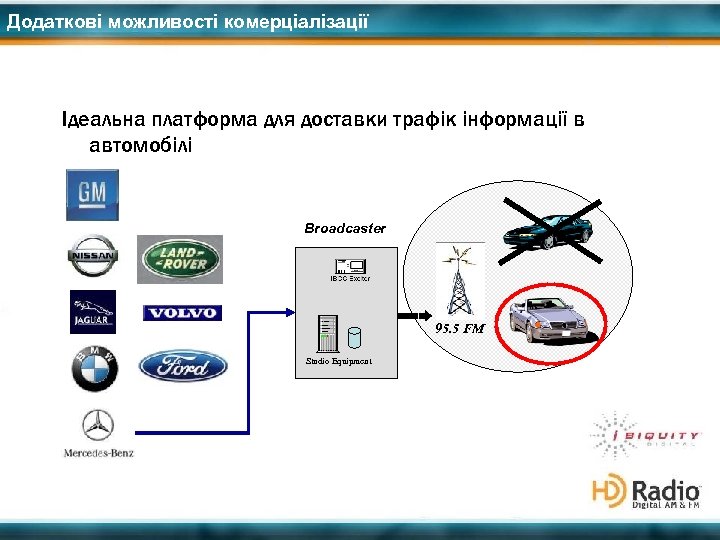

Додаткові можливості комерціалізації Ідеальна платформа для доставки трафік інформації в автомобілі Broadcaster 95. 5 FM Studio Equipment

Схема реалізації забезпечення водіїв трафік інформацією ACCIDENT, I-95 EXIT 5 A, 22 WEST

Ми запрошуємо Вас відвідати інтернет ресурс и офіс компанії «Укр. Сервіс» , де Ви «побачите» на власні очі : ) • Наші контакти: 02098, Україна, м. Київ, пр. Тичини, 2, тел. /факс: +38 044 205 48 55 www. ukrservice. net, office@ukrservice. net
