Монтаж строительных конструкций Общие положения

n ОБЩИЕ ПОНЯТИЯ И ОРГАНИЗАЦИОННЫЕ ПРИНЦИПЫ МОНТАЖА КОНСТРУКЦИЙ n КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КАРКАСНЫХ ЗДАНИЙ, ВЛИЯЮЩИЕ НА ВЫБОР МЕТОДОВ МОНТАЖА n ПРИНЦИПЫ МОНТАЖА СБОРНЫХ КОНСТРУКЦИЙ n СТРУКТУРА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА МОНТАЖА СБОРНЫХ КОНСТРУКЦИЙ n ТРАНСПОРТИРОВАНИЕ СБОРНЫХ КОНСТРУКЦИЙ

n СКЛАДИРОВАНИЕ СБОРНЫХ КОНСТРУКЦИЙ n ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ ПРОЦЕССА МОНТАЖА СБОРНЫХ КОНСТРУКЦИЙ n ОБЩИЕ ВОПРОСЫ КОНТРОЛЯ И ПРИЕМКИ РАБОТ ПРИ МОНТАЖЕ СБОРНЫХ КОНСТРУКЦИЙ

Библиография n ДБН А. 3. 1 -5 -96 «Организация строительного производства» n Колесніченко В. Г. , Веретенников В. І. , Кабанець В. І. , Тихомиров Є. В. Технологія будівельних процесів. Навчальний посібник. Том 2. – Макіївка: Дон. ДАБА, 2001. – 147 с. n Технология строительного производства/ Под ред. О. О. Литвинова. – Киев: Вища школа, 1985. – 479 с. n Технология строительных процессов/ А. А. Афанасьев, Н. Н. Данилов, В. Д. Копылов и др. Под ред. Н. Н. Данилова, О. М. Терентьева. – М. : Высшая школа, 2001. – 464 с.

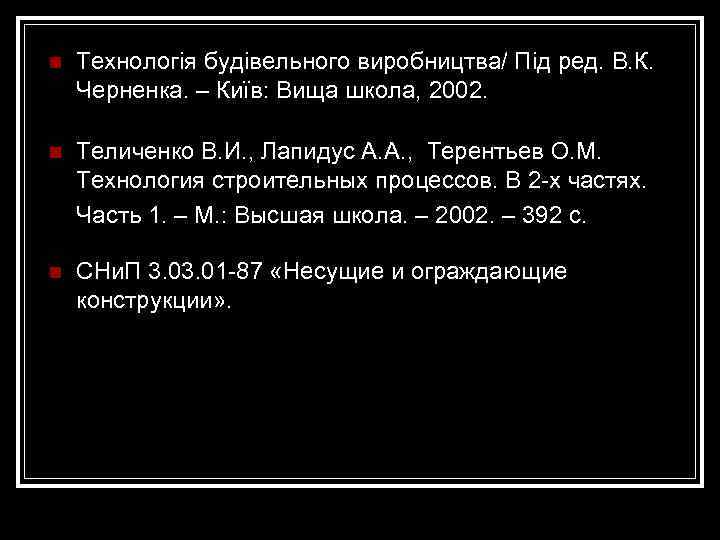

n Технологія будівельного виробництва/ Під ред. В. К. Черненка. – Київ: Вища школа, 2002. n Теличенко В. И. , Лапидус А. А. , Терентьев О. М. Технология строительных процессов. В 2 -х частях. Часть 1. – М. : Высшая школа. – 2002. – 392 с. n СНи. П 3. 01 -87 «Несущие и ограждающие конструкции» .

ОБЩИЕ ПОНЯТИЯ И ОРГАНИЗАЦИОННЫЕ ПРИНЦИПЫ МОНТАЖА КОНСТРУКЦИЙ n Монтаж строительных конструкций ведущий комплексно-механизированный производственный процесс сборки зданий и сооружений из элементов и конструктивных узлов заводского изготовления

n Монтажные работы комплекс взаимосвязанных механизированных работ, операций и приемов, конечным результатом которых являются смонтированные здания, сооружения или технологические конструкции

Монтаж конструкций происходит в сжатые сроки за счет применения оптимального количества наиболее совершенных механизмов, укрупнения конструкций в блоки

n Транспортные процессы доставка, приемка, разгрузка и раскладка конструкций, их элементов, деталей, вспомогательных материалов и креплений, а также доставка конструкций в зону монтажа со складов или площадок укрупнительной сборки.

n Подготовительные процессы изготовление и подготовка монтажных приспособлений; проверка геометрических размеров и качества конструкций, а также оснований, на которые они должны быть установлены;

укрупнительная сборка; подготовка конструкций к подъему; навеска и закрепление подмостей, лестниц, ограждений; установка приспособлений для выверки и временного закрепления конструкций; подготовка и комплектация по узлам крепежных деталей и материалов для стыков; установка монтажных опор и подмостей.

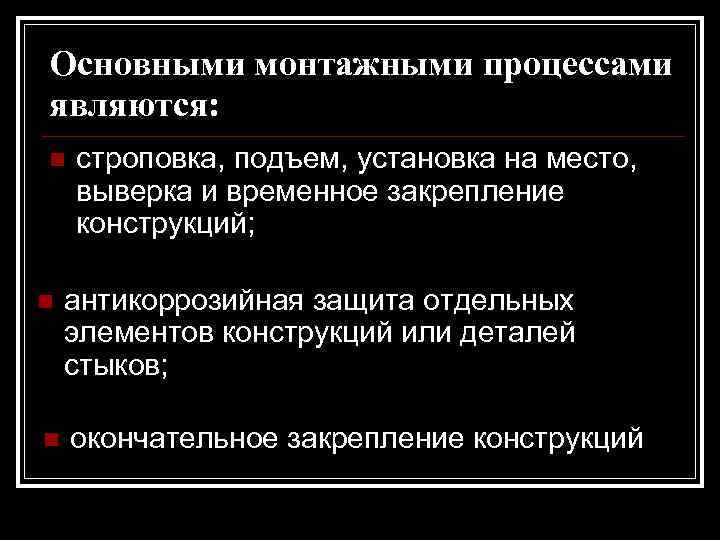

Основными монтажными процессами являются: n строповка, подъем, установка на место, выверка и временное закрепление конструкций; n антикоррозийная защита отдельных элементов конструкций или деталей стыков; n окончательное закрепление конструкций

n В комплексе работ по возведению зданий и сооружений монтаж сборных конструкций чаще всего выполняют в два этапа - подземную и надземную часть

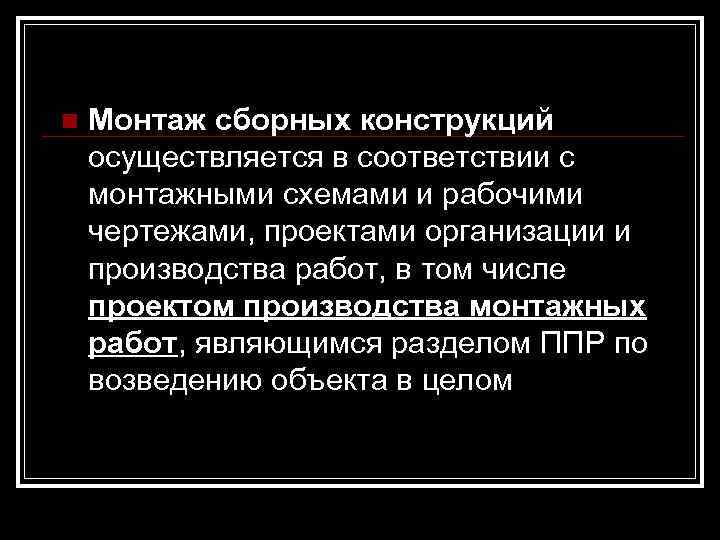

n Монтаж сборных конструкций осуществляется в соответствии с монтажными схемами и рабочими чертежами, проектами организации и производства работ, в том числе проектом производства монтажных работ, являющимся разделом ППР по возведению объекта в целом

n Монтаж конструкций выполняют поточным методом; n в качестве монтажного участка принимают характерную часть здания: блок, секцию, пролет, ячейку.

n ППР – основной документ, определяющий технологию и организацию возведения здания (сооружения) n ТК – технологическая карта в составе ППР, в которой содержится полная характеристика данного технологического процесса (монтаж сборных строительных конструкций) для данного здания (сооружения) на основе требований действующих норм строительства и техники безопасности

n ППР должен быть разработан и утвержден до начала возведения здания (сооружения) в соответствии с ДБН А. 3. 1 -5 -96 «Организация строительного производства»

В состав проекта производства работ на возведение здания, сооружения или его части включаются: n технологические карты (с использованием соответствующей типовой документации) на выполнение отдельных видов работ со схемами последовательности выполнения приемов, с включением схем операционного контроля качества, описанием методов производства работ, указанием трудозатрат и потребностей в материалах, машинах, оснастке, приспособлениях и средствах защиты работающих, а также последовательности демонтажных работ при реконструкции и техническом перевооружении предприятий, зданий и сооружений;

Запрещается!!!!! начинать работы по монтажу до: n окончания работ по обратной засыпке и уплотнению грунта, устройства фундаментов, устройства подземных коммуникаций, полного выполнения работ нулевого цикла n устройства временных автомобильных дорог, складских площадок, площадок укрупнительной сборки конструкций

n При монтаже конструкций обязательно ведется журнал монтажных работ, журнал сварочных работ, журнал устройства болтовых соединений, журнал обетонирования стыков сборных железобетонных конструкций

n По окончанию монтажа конструкций на каждом логически и конструктивно завершенном участке (пролет, температурный или деформационный блок, этаж, ярус) оформляется акт приемки участка или блока

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КАРКАСНЫХ ЗДАНИЙ, ВЛИЯЮЩИЕ НА ВЫБОР МЕТОДОВ МОНТАЖА n Конструктивный тип здания или сооружения n Тип здания по этажности, тип сооружения (протяженное, высотное, объемное) n Конструктивная система здания или сооружения (бескаркасная, с неполным каркасом, каркасная, рамная, связевая, рамно-связевая, с ядром жесткости) n Вес монтируемых конструкций

n Геометрические размеры конструкций (длина, ширина, высота) n Материал конструкций (железобетон, металл, дерево) n Типы соединений конструкций между собой (сварные, болтовые, бетонные) n Уровень установки конструкции в проектное положение n Глубина подачи конструкции к месту установки (расстояние от оси крана) n Наличие либо отсутствие прямой видимости места установки конструкций с кабины крановщика

ПРИНЦИПЫ МОНТАЖА СБОРНЫХ КОНСТРУКЦИЙ n Работы по возведению зданий и сооружений следует производить по утвержденному проекту производства работ (ППР), в котором наряду с общими требованиями ДБН А. 3. 1 -5 -96 «Организация строительного производства» должны быть предусмотрены:

n Строгое соблюдение логической последовательности установки конструкций в проектное положение; n Обеспечение требуемой (нормативной) точности установки конструкций в проектное положение по вертикали и горизонтали; n Соблюдение пространственной неизменяемости конструкций в процессе их укрупнительной сборки и установки в проектное положение; n Обеспечение устойчивости конструкций и частей здания (сооружения) в процессе возведения; n Максимальное (рациональное) укрупнение конструкций в конструктивные и конструктивно- технологические блоки;

n Минимальные расстояния перемещения конструкций от завода-изготовителя и в пределах строительной площадки; n Минимальное количество перегрузок конструкций; n Безопасные условия труда работающих в процессе монтажа; n Безопасность окружающей природной среды (минимизация загрязнения атмосферы, воды, грунта выбросами в процессе строительного производства)

СТРУКТУРА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА МОНТАЖА СБОРНЫХ КОНСТРУКЦИЙ НТД НДТ ППР Материалы ТЗО Объект Конструкции Конструкци ВК ОРО ОРО ПК и ВК ПК Изделия ВРО ОК Персонал Техника

Транспортные Основные монтажные заготовительные операции операции Транспортирование конструкций с заводов- Строповка изготовителей на строительную площадку Складские операции, сортировка, правка Подъем и подача к месту установки Укрупнительная сборка конструкций в Установка в проектное монтажные блоки положение Обустройство конструкций монтажными Временное приспособлениями раскрепление Подача и раскладка конструкций под монтаж Выверка Оформление соединений Защита от коррозии и установка постоянных связей Подготовка конструкций к монтажу (очистка, Расстроповка и снятие разметка, установка временного усиления) временных закреплений

Операционный Приемочный Входной контроль Приемка места Визуальный монтажа конструкций контроль (фронта работ) Приемка Геодезический Инструментальный конструкций и контроль материалов Инструментальный Геодезический контроль Акты на скрытые работы

ТРАНСПОРТИРОВАНИЕ СБОРНЫХ КОНСТРУКЦИЙ n ДБН Г. 1 -4 -95 Правила перевезення, складування та зберiгання матерiалiв, виробiв, конструкцiй i устаткування в будiвництвi

На каждую отгружаемую партию материалов, изделий или конструкций предприятие - изготовитель должно выдавать паспорт, в котором указываются: n наименование продукции в соответствии с действующими стандартами или техническими условиями; n марка продукции; n количество продукции в партии; n дата изготовления и приемки ОТК; n результаты испытаний контрольных образцов; n дата оформления паспорта

В зависимости от вида транспортирования и размещения конструкций на строительной площадке существуют два способа монтажа: n с транспортных средств; n с приобъектного склада, расположенного в зоне действия монтажного крана

n При монтаже конструкций с транспортных средств сокращаются затраты на погрузочно- разгрузочные операции и содержание складов, но при этом необходимо организовать работу монтажных машин, транспорта и завода-изготовителя конструкций в соответствии со специально разрабатываемой транспортно-монтажной картой

Почасовой график доставки и монтажа конструкций

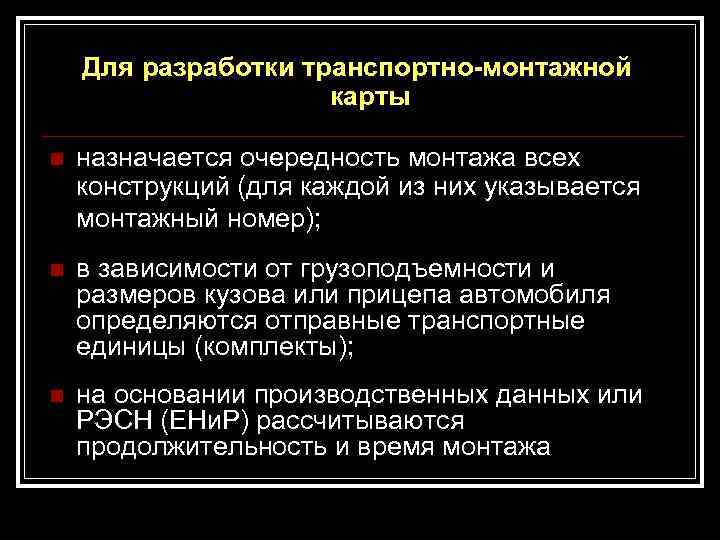

Для разработки транспортно-монтажной карты n назначается очередность монтажа всех конструкций (для каждой из них указывается монтажный номер); n в зависимости от грузоподъемности и размеров кузова или прицепа автомобиля определяются отправные транспортные единицы (комплекты); n на основании производственных данных или РЭСН (ЕНи. Р) рассчитываются продолжительность и время монтажа

n Транспортно-монтажная карта имеется у завода-поставщика, транспортной организации и монтажников

n Размещение элементов на транспортных средствах должно обеспечивать предусмотренную проектом последовательность монтажа для разгрузки каждого элемента без нарушения устойчивости остальных

n Наиболее экономичная доставка строительных конструкций без их повреждения возможна при использовании специализированных транспортных средств (полуприцепы-платформы, фермовозы, панелевозы, опоровозы, блоковозы), которые состоят из тяговой машины и прицепа или полуприцепа

n Конструкции устанавливаются на подкладки и прокладки прямоугольного сечения толщиной не менее 50 мм и не менее высоты петель и других выступающих частей n При многоярусной погрузке однотипных конструкций подкладки и прокладки должны располагаться по одной вертикали

Сборные железобетонные конструкции транспортируются: n колонны и сваи — в горизонтальном положении, двухветвевые колонны должны опираться на обе ветви; n фермы и балки — в положении «на ребро» ; n однопролетные балки и ригели — в рабочем положении (т. е. плоскостью, наиболее насыщенной арматурой, — вниз);

n стеновые панели, перегородки и другие крупноразмерные элементы, не рассчитанные на работу при изгибе, а также все элементы толщиной менее 20 см — в вертикальном положении; n плиты лестничных маршей — горизонтально n Прочность бетона перевозимых конструкций должна составлять не менее 70% проектной

СКЛАДИРОВАНИЕ СБОРНЫХ КОНСТРУКЦИЙ n ДБН Г. 1 -4 -95 Правила перевезення, складування та зберiгання матерiалiв, виробiв, конструкцiй i устаткування в будiвництвi

n На доставляемом изделии ставится товарный знак или указывается краткое наименование завода-изготовителя, марка изделия, штамп ОТК, дата изготовления, масса изделия (свыше 0, 5 т). Заводом-изготовителем на изделия наносятся риски осей (если они подлежат укрупнительной сборке), метки, обозначающие места опирания и строповки, и надписи «верх» , если его трудно отличить от низа конструкций

n Предварительное складирование конструкций на приобъектных складах допускается только при соответствующем обосновании n Такие склады размещают в зоне действия монтажного крана

n При перевозке стальных конструкций необходимо применять приспособления, исключающие образование остаточных деформаций и смятие стали

n Их территория должна быть хорошо освещена, спланирована с уклонами для стока и отвода воды с усилением щебнем верхнего слоя грунта. Поперечные проезды на территории складов устраивают на расстоянии не более 100 м друг от друга

n Через каждые два штабеля в продольном направлении и через 25 м в поперечном оставляют проходы шириной не менее 1 м, расстояние между смежными штабелями должно быть не менее 0, 2 м

n Конструкции следует укладывать (устанавливать) на складе рассортированными по типам и маркам n Маркировочные надписи и знаки должны быть видны и обеспечена возможность захвата каждой отдельно стоящей конструкции (или верхней конструкции в штабеле), контейнера или пакета краном и свободный подъем для монтажа

n Конструкции при хранении следует укладывать (устанавливать) способом (в штабели, кассеты и др. ), установленным стандартом или техническими условиями на конструкции конкретных видов в зависимости от их формы, размеров и назначения

Хранение сэндвич-панелей Высота штабеля и расположение подкладок (опор) и прокладок под конструкциями (прямоугольного или трапецеидального поперечного сечения из дерева или других материалов) также устанавливаются стандартом или техническими условиями или проектной документацией на эти конструкции

Требования при складировании конструкций на монтажных стройплощадках в кассетах Наименование Положение Расположение подкладок конструкций при складир. (установленное стандартом) Панели стеновые Вертикальное Опоры — только под несущим слоем. наружные бетонные и или наклонное При наличии в панели выступающих ж/б для зданий и вниз частей и деталей высота опор сооружений должна превышать их высоту не менее чем на 50 мм Вертикальное В пределах опорных узлов в местах Фермы ж/б (наклон не установки опорных закладных более 10") изделий Панели ж/б сплошные Вертикальное для перекрытий положение _ жилых и общественных зданий Марши с Вертикальное _ полуплощадками положение

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ ПРОЦЕССА МОНТАЖА СБОРНЫХ КОНСТРУКЦИЙ n Правка конструкций n Укрупнительная сборка конструкций n Обустройство конструкций монтажными приспособлениями n Подача и раскладка конструкций под монтаж n Защита от коррозии n Подготовка конструкций к монтажу (очистка, разметка, установка временного усиления)

Укрупнительная сборка конструкций n Уменьшение количества монтажных элементов является основным резервом сокращения трудоемкости и продолжительности монтажа

Назначение укрупнительной сборки: n Сокращение количества подъемов краном; n Повышение качества монтажных работ; n Снижение трудоемкости монтажа конструкций за счет переноса ряда работ на удобные отметки.

Типы укрупняемых блоков: n Конструктивные блоки – плоские и пространственные (большепролетные фермы, рамы зданий, колонны на ярус здания) n Конструктивно-технологические блоки (блоки покрытия, телевизионные башни и мачты)

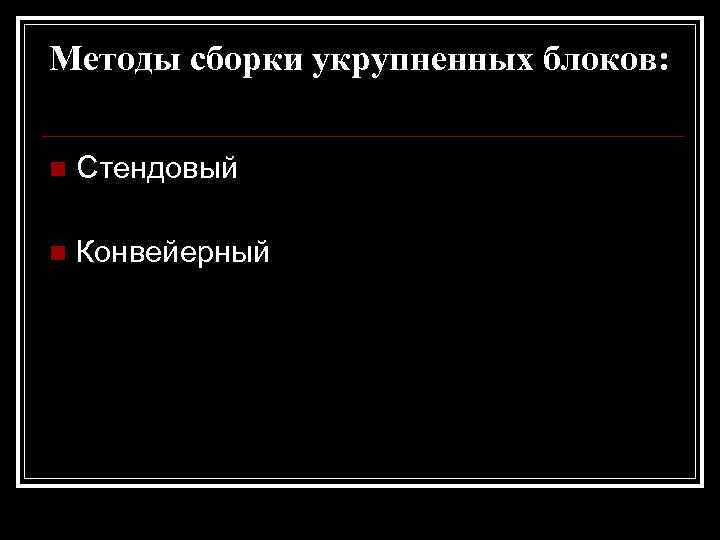

Методы сборки укрупненных блоков: n Стендовый n Конвейерный

n Укрупнение конструкций в блоки определяется проектом. Поэтому предложения монтажной организации по укрупнению конструкций в блоки должны быть согласованы проектной организацией и переданы заводу- изготовителю конструкций

n Конструкции, которые из-за больших размеров или массы не могут быть доставлены на монтажную площадку, изготовляют на заводах отдельными частями и на специальной сборочной площадке у места монтажа укрупняют

n При этом применяют специальные стенды и кондукторы, обеспечивающие требуемую точность сборки n Металлические конструкции собирают преимущественно в горизонтальном положении на стеллажах или на подкладках высотой 0, 3— 0, 8 м, установленных в один уровень

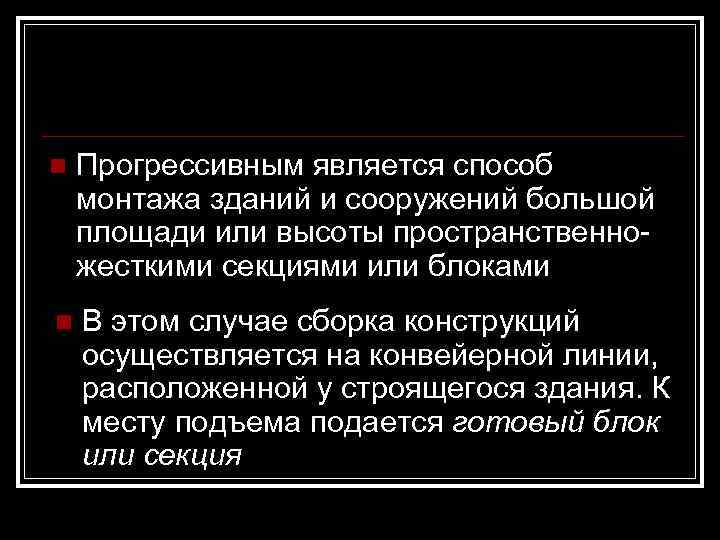

n Прогрессивным является способ монтажа зданий и сооружений большой площади или высоты пространственно- жесткими секциями или блоками n В этом случае сборка конструкций осуществляется на конвейерной линии, расположенной у строящегося здания. К месту подъема подается готовый блок или секция

При этом достигаются следующие преимущества: n значительно уменьшается число подъемов, осуществляемое основными монтажными механизмами, и таким образом достигается сокращение сроков строительства; n повышается степень использования по грузоподъемности основных монтажных механизмов;

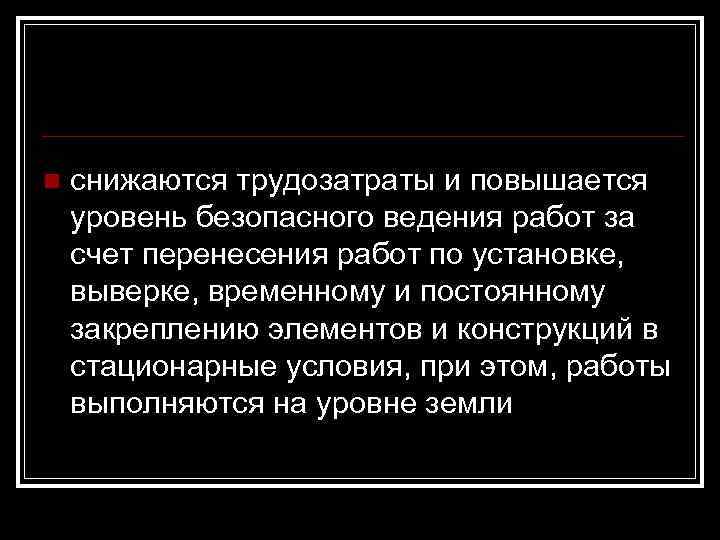

n снижаются трудозатраты и повышается уровень безопасного ведения работ за счет перенесения работ по установке, выверке, временному и постоянному закреплению элементов и конструкций в стационарные условия, при этом, работы выполняются на уровне земли

Конвейерный метод укрупнительной сборки конструктивно-технологических блоков покрытий промышленных зданий

КОНТРОЛЬ И ПРЕМКА РАБОТ ПРИ МОНТАЖЕ СБОРНЫХ КОНСТРУКЦИЙ n При входном контроле рабочей документации производится проверка ее комплектности и достаточности содержащейся в ней технической информации для производства работ, а также технологичность проектных решений

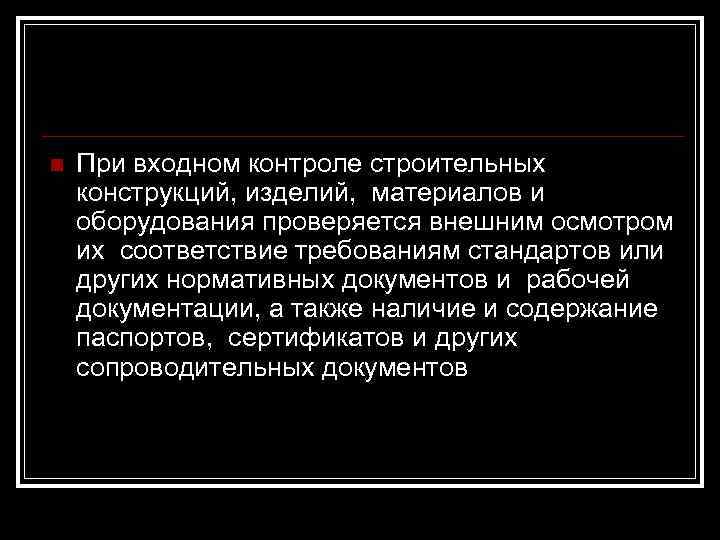

n При входном контроле строительных конструкций, изделий, материалов и оборудования проверяется внешним осмотром их соответствие требованиям стандартов или других нормативных документов и рабочей документации, а также наличие и содержание паспортов, сертификатов и других сопроводительных документов

n Операционный контроль осуществляется в ходе выполнения строительных процессов или производственных операций и должен обеспечивать своевременное выявление дефектов и принятие мер по их предупреждению

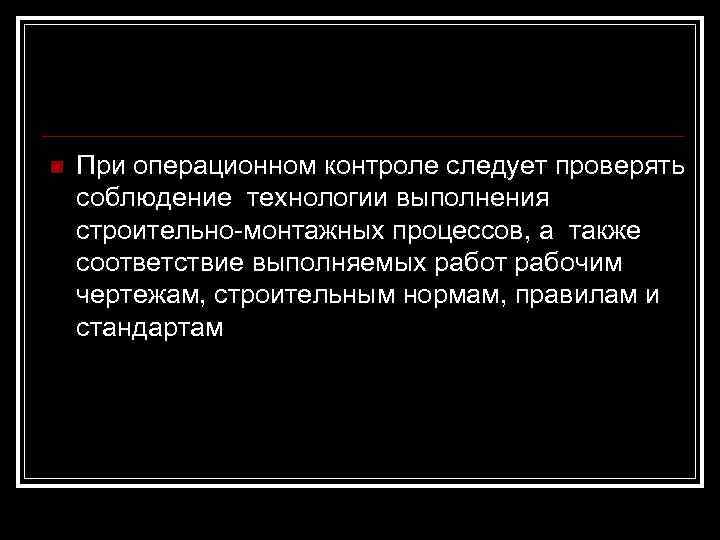

n При операционном контроле следует проверять соблюдение технологии выполнения строительно-монтажных процессов, а также соответствие выполняемых работ рабочим чертежам, строительным нормам, правилам и стандартам

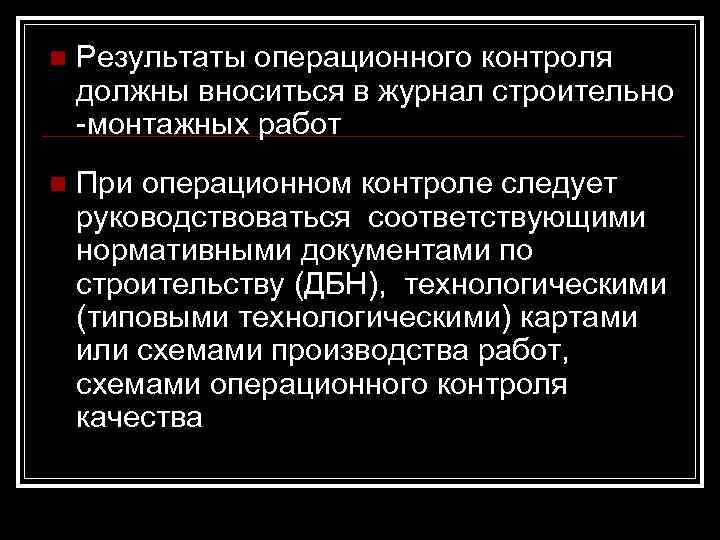

n Результаты операционного контроля должны вноситься в журнал строительно -монтажных работ n При операционном контроле следует руководствоваться соответствующими нормативными документами по строительству (ДБН), технологическими (типовыми технологическими) картами или схемами производства работ, схемами операционного контроля качества

Схемы операционного контроля качества n должны содержать эскизы конструкций с указанием допускаемых отклонений в размерах, перечни операций или процессов, контролируемых производителем работ (мастером) с участием, при необходимости, строительной лаборатории, геодезической и других служб специального контроля, данные о составе, сроках и споcобах контроля

операционного контроль качества плит перекрытий

Таблица нормативных допусков

При приемочном контроле n необходимо производить проверку качества выполненных строительно- монтажных работ, а также ответственных конструкций в соответствии с требованиями строительных норм и правил (ДБН, СНи. П)

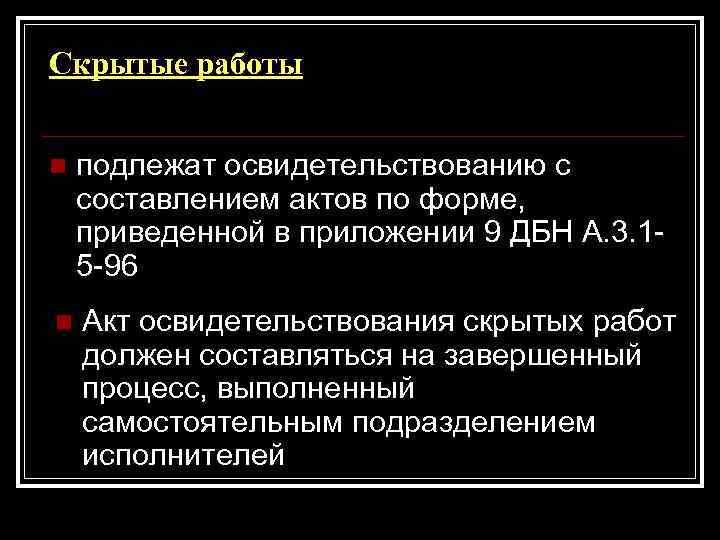

Cкрытые работы n подлежат освидетельствованию с составлением актов по форме, приведенной в приложении 9 ДБН А. 3. 1 - 5 -96 n Акт освидетельствования скрытых работ должен составляться на завершенный процесс, выполненный самостоятельным подразделением исполнителей

n Освидетельствование скрытых работ и составление акта в случаях, когда последующие работы должны начинаться после перерыва (монтаж ферм и плит покрытия на железобетонные колонны), следует производить непосредственно перед производством последующих работ

Запрещается !!!! n выполнение последующих работ при отсутствии актов освидетельствования предшествующих скрытых работ
