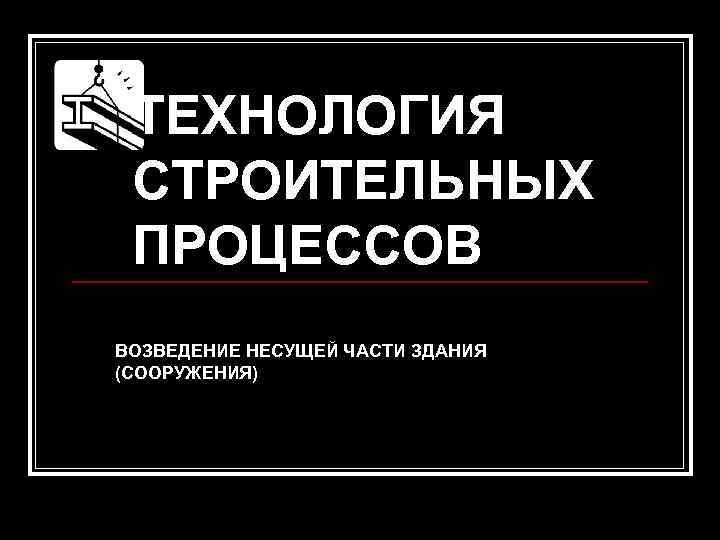

ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ ВОЗВЕДЕНИЕ НЕСУЩЕЙ ЧАСТИ ЗДАНИЯ (СООРУЖЕНИЯ)

МОНТАЖ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ ОДНОЭТАЖНЫХ ЗДАНИЙ

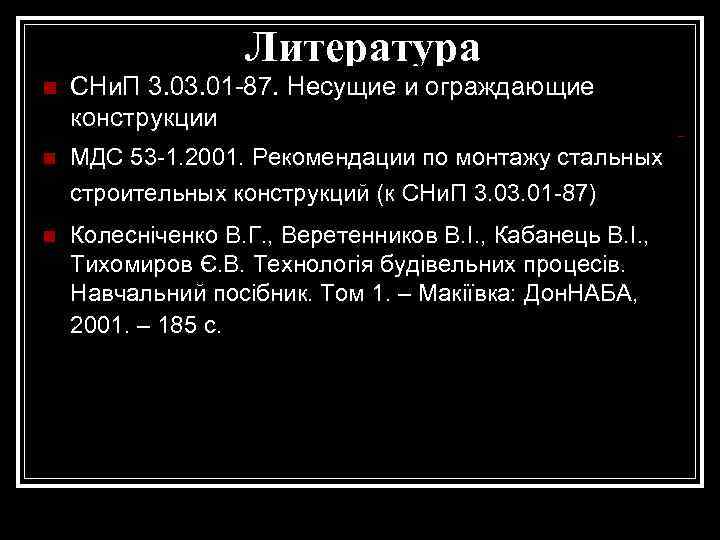

Литература n СНи. П 3. 01 -87. Несущие и ограждающие конструкции n МДС 53 -1. 2001. Рекомендации по монтажу стальных строительных конструкций (к СНи. П 3. 01 -87) n Колесніченко В. Г. , Веретенников В. І. , Кабанець В. І. , Тихомиров Є. В. Технологія будівельних процесів. Навчальний посібник. Том 1. – Макіївка: Дон. НАБА, 2001. – 185 с.

ОСНОВНЫЕ ПРОЦЕССЫ МОНТАЖА МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ Комплексный процесс монтажа металлических конструкций состоит из следующих процессов и операций: n - геодезическая разбивка местоположения колонн на фундаментах; n - установка, выверка и закрепление готовых колонн на фундаментах; n - подготовка мест опирания балок; n - установка, выверка и закрепление готовых балок покрытия на опорных поверхностях;

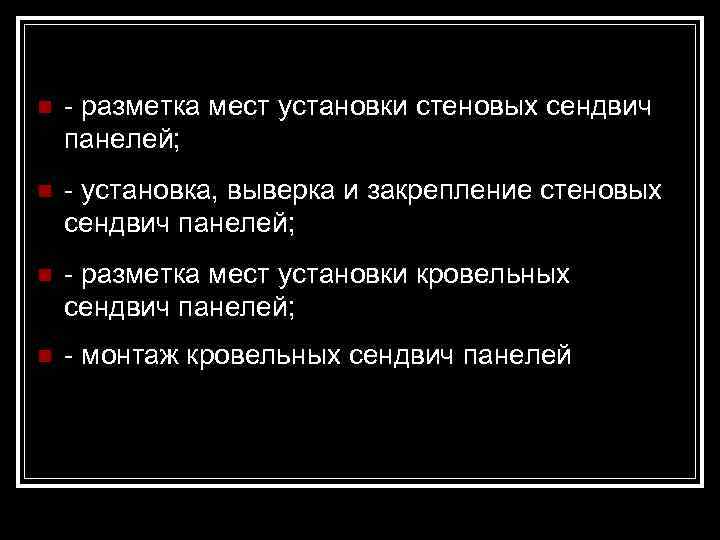

n - разметка мест установки стеновых сендвич панелей; n - установка, выверка и закрепление стеновых сендвич панелей; n - разметка мест установки кровельных сендвич панелей; n - монтаж кровельных сендвич панелей

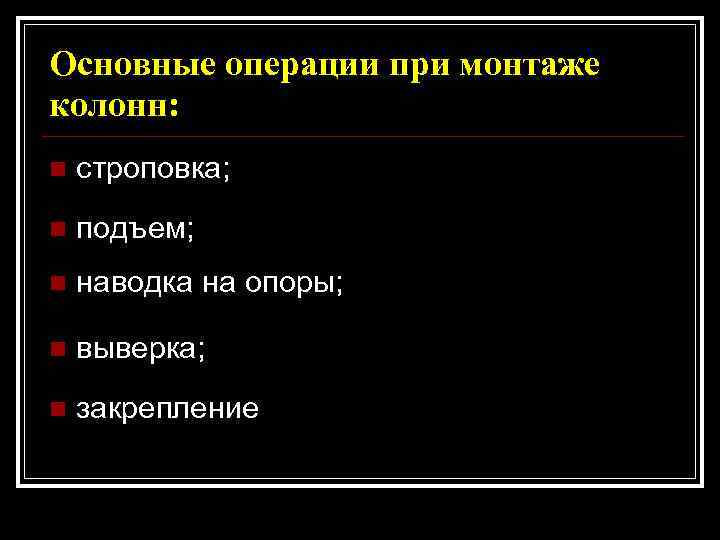

Основные операции при монтаже колонн: n строповка; n подъем; n наводка на опоры; n выверка; n закрепление

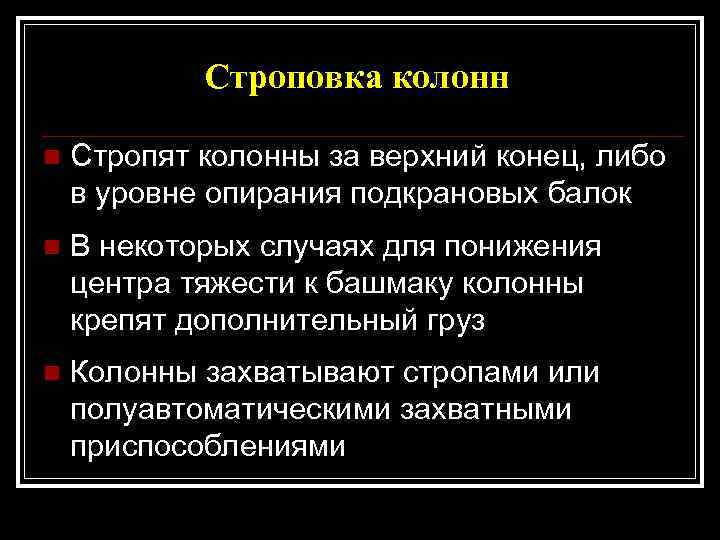

Строповка колонн n Стропят колонны за верхний конец, либо в уровне опирания подкрановых балок n В некоторых случаях для понижения центра тяжести к башмаку колонны крепят дополнительный груз n Колонны захватывают стропами или полуавтоматическими захватными приспособлениями

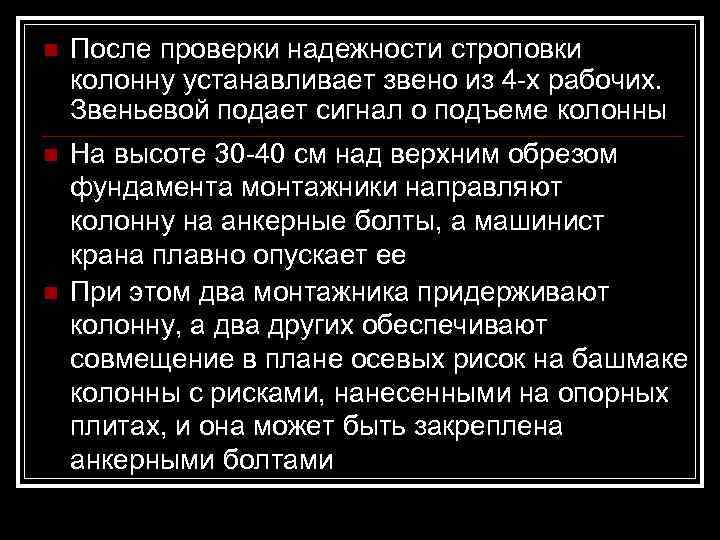

n После проверки надежности строповки колонну устанавливает звено из 4 -х рабочих. Звеньевой подает сигнал о подъеме колонны n На высоте 30 -40 см над верхним обрезом фундамента монтажники направляют колонну на анкерные болты, а машинист крана плавно опускает ее n При этом два монтажника придерживают колонну, а два других обеспечивают совмещение в плане осевых рисок на башмаке колонны с рисками, нанесенными на опорных плитах, и она может быть закреплена анкерными болтами

n Дополнительного смещения колонны для выверки по осям и по высоте в этом случае не требуется n Перед установкой колонны необходимо прокрутить гайки по резьбе анкерных болтов n Кроме того, резьбу болтов смазывают и предохраняют от повреждения колпачками из газовых труб

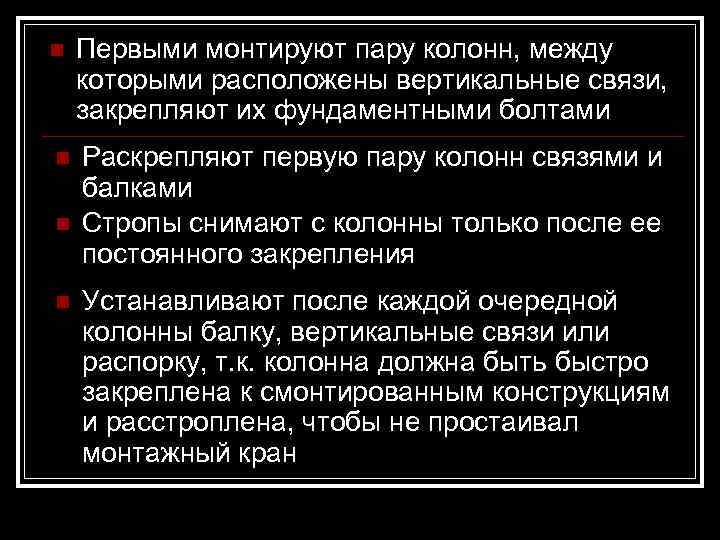

n Первыми монтируют пару колонн, между которыми расположены вертикальные связи, закрепляют их фундаментными болтами n Раскрепляют первую пару колонн связями и балками n Стропы снимают с колонны только после ее постоянного закрепления n Устанавливают после каждой очередной колонны балку, вертикальные связи или распорку, т. к. колонна должна быть быстро закреплена к смонтированным конструкциям и расстроплена, чтобы не простаивал монтажный кран

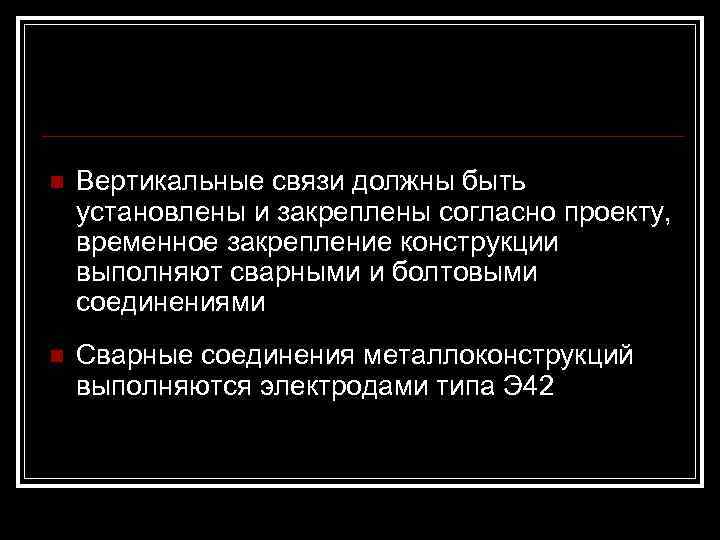

n Вертикальные связи должны быть установлены и закреплены согласно проекту, временное закрепление конструкции выполняют сварными и болтовыми соединениями n Сварные соединения металлоконструкций выполняются электродами типа Э 42

n Геодезический контроль правильности установки колонн по вертикали осуществляют с помощью двух теодолитов, во взаимно- перпендикулярных плоскостях Контроль установки колонны по вертикали n 1 - теодолит; разбивочные оси: n 2 - на фундаменте; n 3 - на колонне

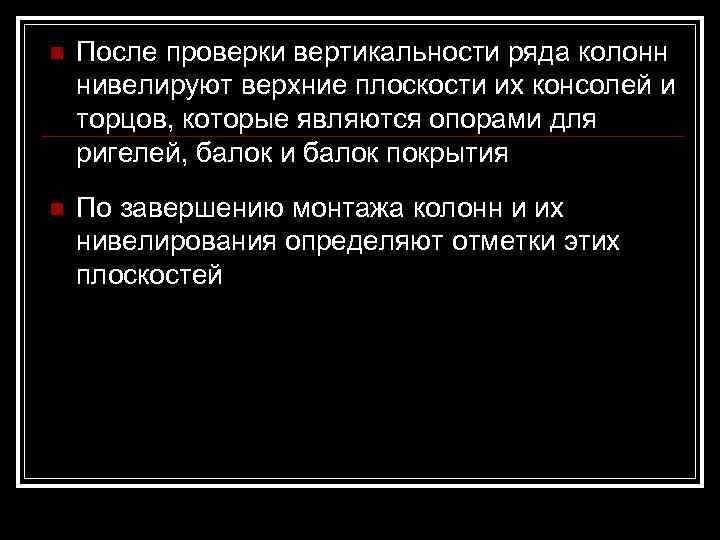

n После проверки вертикальности ряда колонн нивелируют верхние плоскости их консолей и торцов, которые являются опорами для ригелей, балок и балок покрытия n По завершению монтажа колонн и их нивелирования определяют отметки этих плоскостей

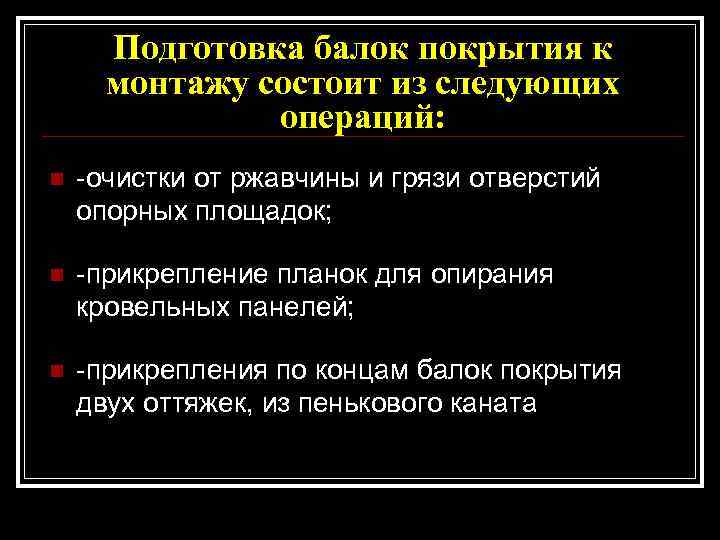

Подготовка балок покрытия к монтажу состоит из следующих операций: n -очистки от ржавчины и грязи отверстий опорных площадок; n -прикрепление планок для опирания кровельных панелей; n -прикрепления по концам балок покрытия двух оттяжек, из пенькового каната

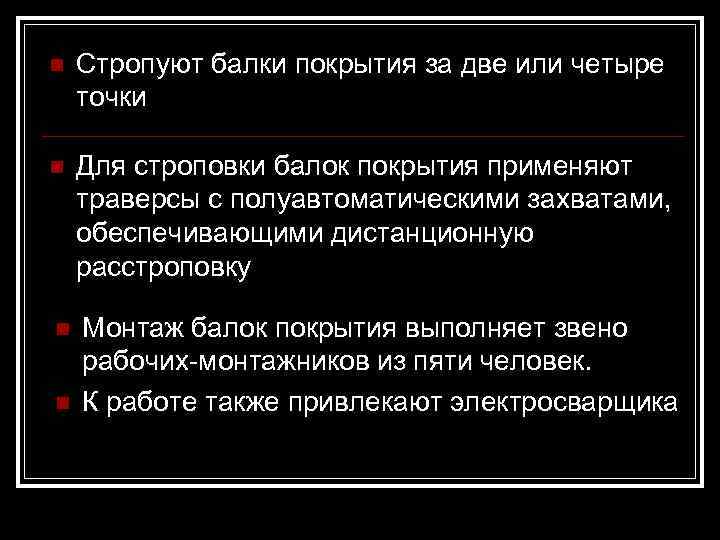

n Стропуют балки покрытия за две или четыре точки n Для строповки балок покрытия применяют траверсы с полуавтоматическими захватами, обеспечивающими дистанционную расстроповку n Монтаж балок покрытия выполняет звено рабочих-монтажников из пяти человек. n К работе также привлекают электросварщика

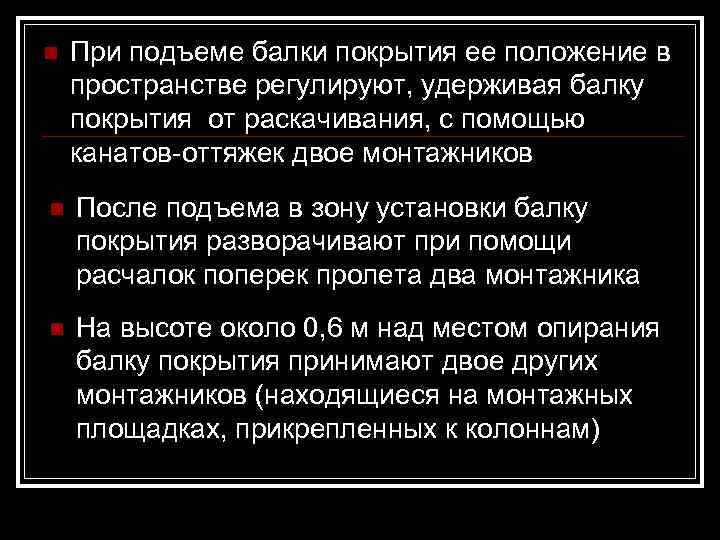

n При подъеме балки покрытия ее положение в пространстве регулируют, удерживая балку покрытия от раскачивания, с помощью канатов-оттяжек двое монтажников n После подъема в зону установки балку покрытия разворачивают при помощи расчалок поперек пролета два монтажника n На высоте около 0, 6 м над местом опирания балку покрытия принимают двое других монтажников (находящиеся на монтажных площадках, прикрепленных к колоннам)

n Наводят ее, совмещая риски, фиксирующие геометрические оси балкок покрытия, с рисками осей колонн в верхнем сечении и устанавливают в проектное положение n После монтажа очередной балки покрытия монтируют 3 -4 прогона, необходимые для обеспечения устойчивости и ее расстроповки

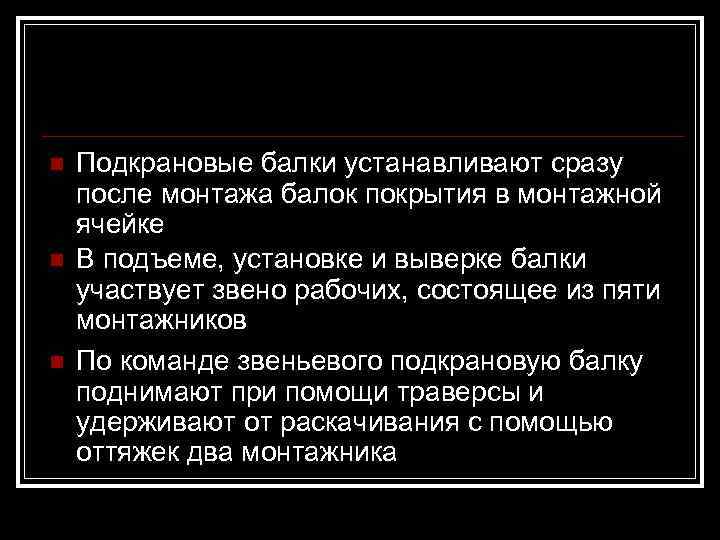

n Подкрановые балки устанавливают сразу после монтажа балок покрытия в монтажной ячейке n В подъеме, установке и выверке балки участвует звено рабочих, состоящее из пяти монтажников n По команде звеньевого подкрановую балку поднимают при помощи траверсы и удерживают от раскачивания с помощью оттяжек два монтажника

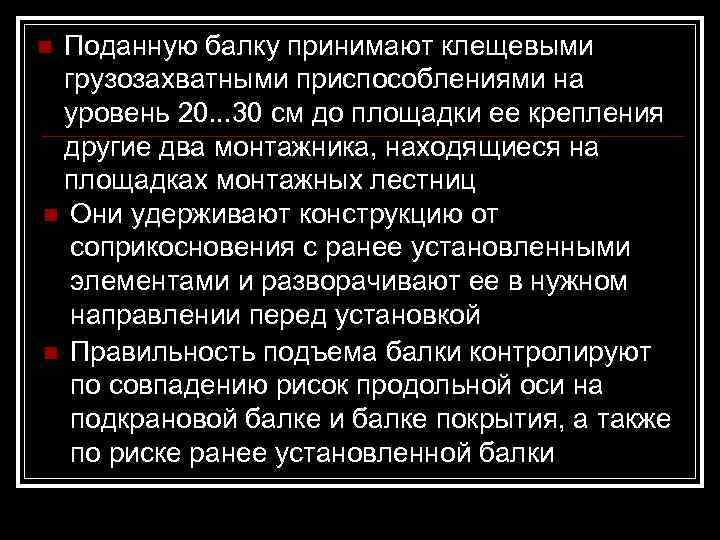

n. Поданную балку принимают клещевыми грузозахватными приспособлениями на уровень 20. . . 30 см до площадки ее крепления другие два монтажника, находящиеся на площадках монтажных лестниц n Они удерживают конструкцию от соприкосновения с ранее установленными элементами и разворачивают ее в нужном направлении перед установкой n Правильность подъема балки контролируют по совпадению рисок продольной оси на подкрановой балке и балке покрытия, а также по риске ранее установленной балки

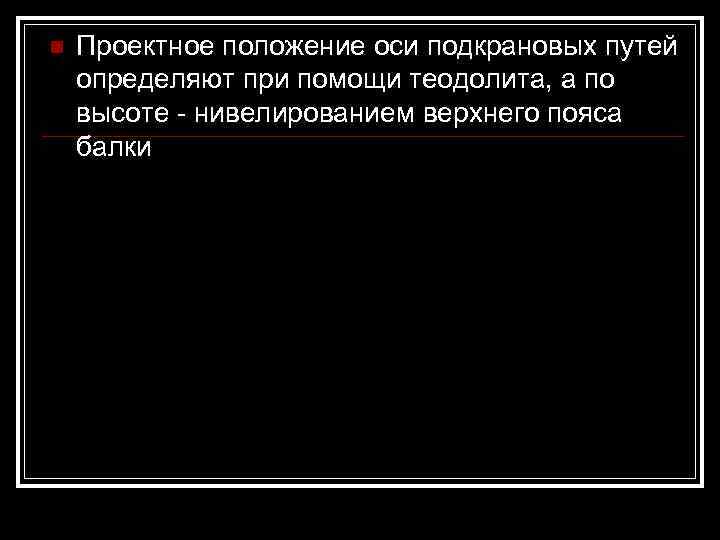

n Проектное положение оси подкрановых путей определяют при помощи теодолита, а по высоте - нивелированием верхнего пояса балки

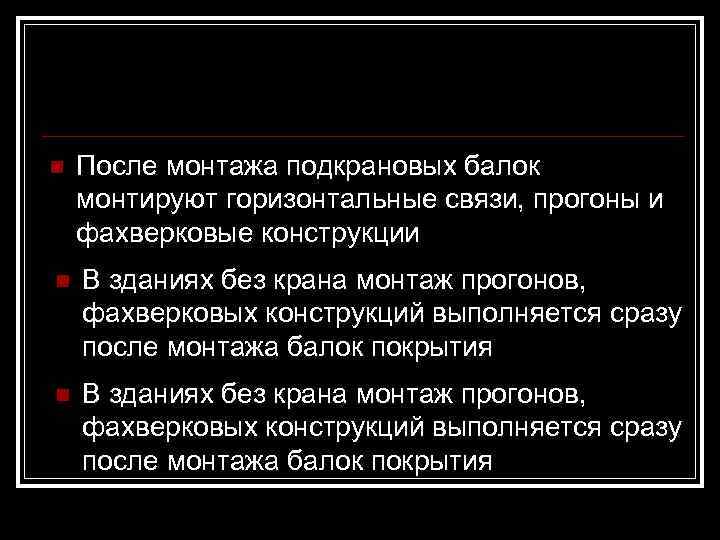

n После монтажа подкрановых балок монтируют горизонтальные связи, прогоны и фахверковые конструкции n В зданиях без крана монтаж прогонов, фахверковых конструкций выполняется сразу после монтажа балок покрытия

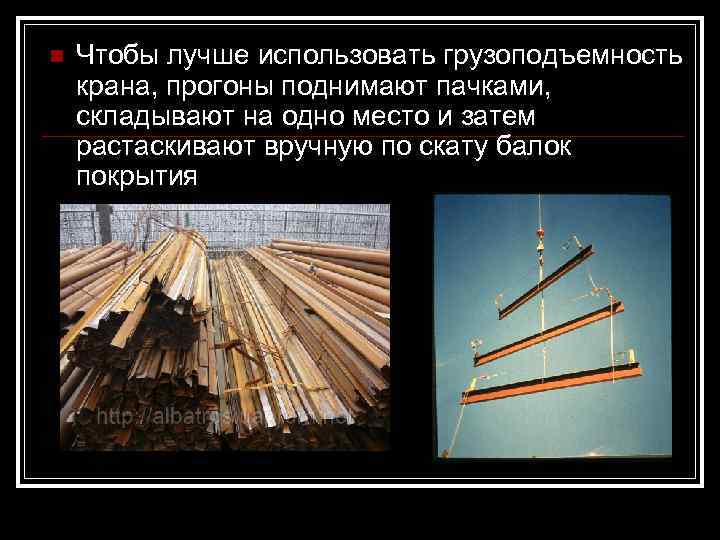

n Чтобы лучше использовать грузоподъемность крана, прогоны поднимают пачками, складывают на одно место и затем растаскивают вручную по скату балок покрытия

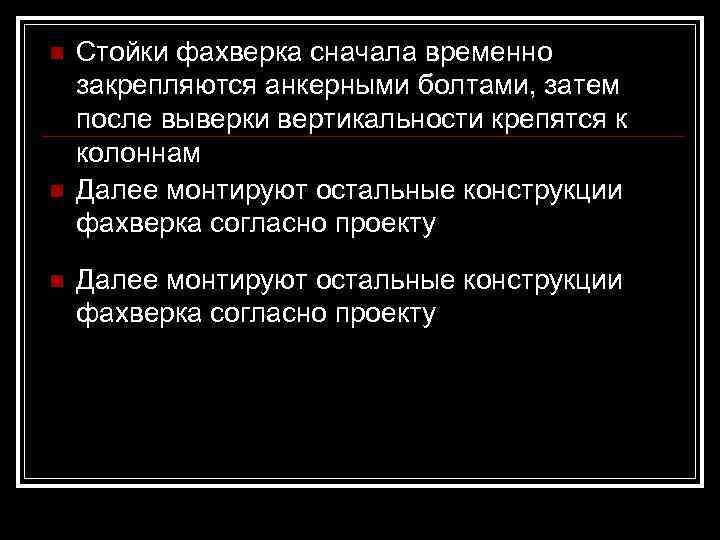

n Стойки фахверка сначала временно закрепляются анкерными болтами, затем после выверки вертикальности крепятся к колоннам n Далее монтируют остальные конструкции фахверка согласно проекту

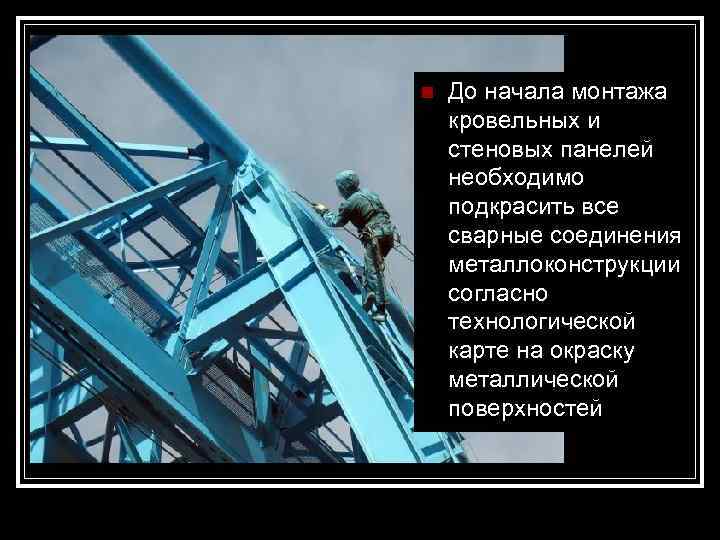

n До начала монтажа кровельных и стеновых панелей необходимо подкрасить все сварные соединения металлоконструкции согласно технологической карте на окраску металлической поверхностей

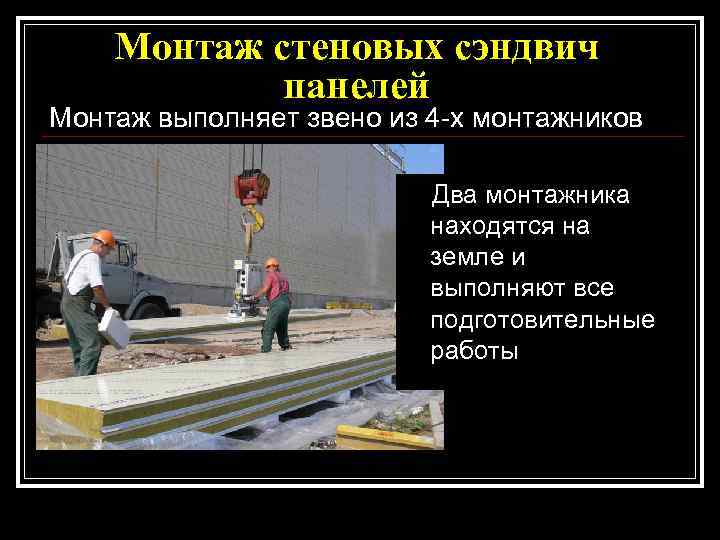

Монтаж стеновых сэндвич панелей Монтаж выполняет звено из 4 -х монтажников Два монтажника находятся на земле и выполняют все подготовительные работы

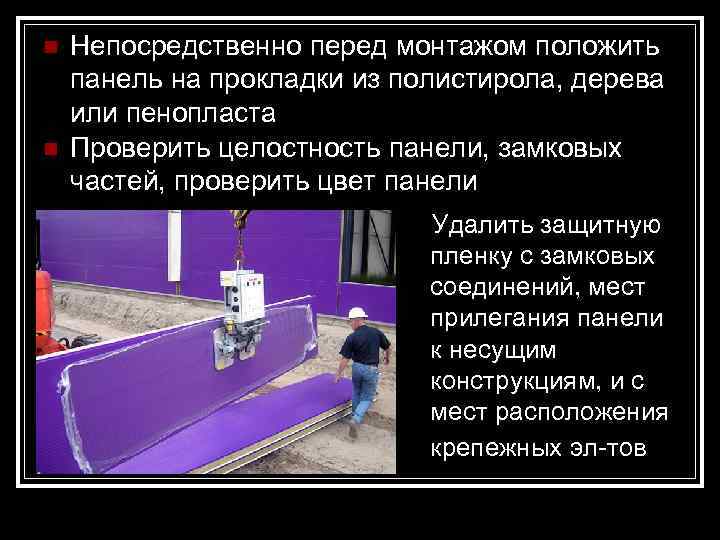

n Непосредственно перед монтажом положить панель на прокладки из полистирола, дерева или пенопласта n Проверить целостность панели, замковых частей, проверить цвет панели Удалить защитную пленку с замковых соединений, мест прилегания панели к несущим конструкциям, и с мест расположения крепежных эл-тов

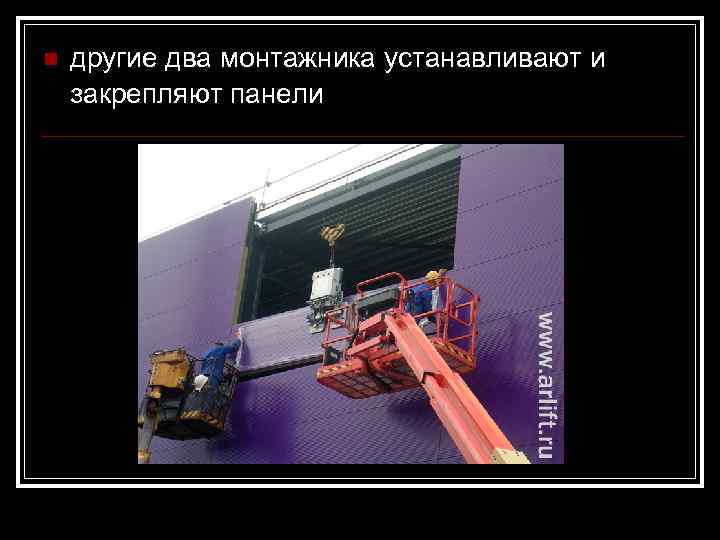

n другие два монтажника устанавливают и закрепляют панели

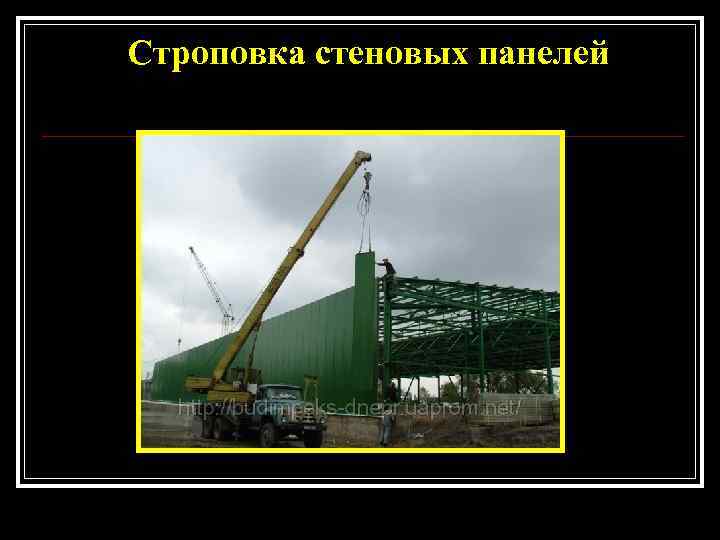

Строповка стеновых панелей

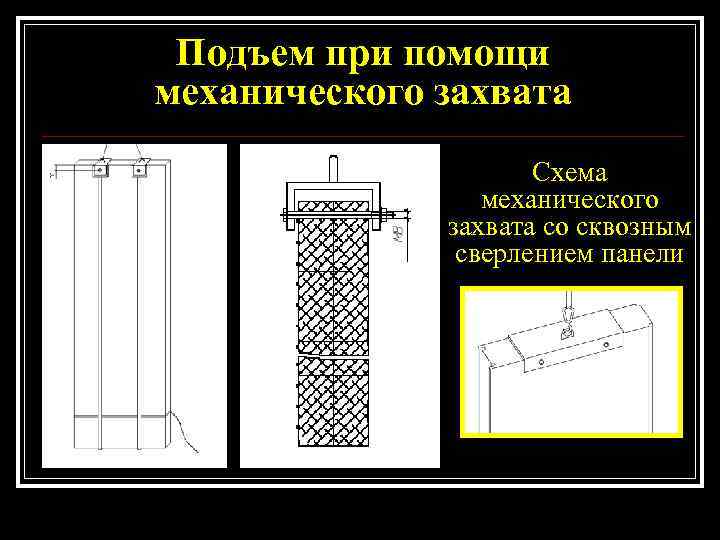

Подъем при помощи механического захвата Схема механического захвата со сквозным сверлением панели

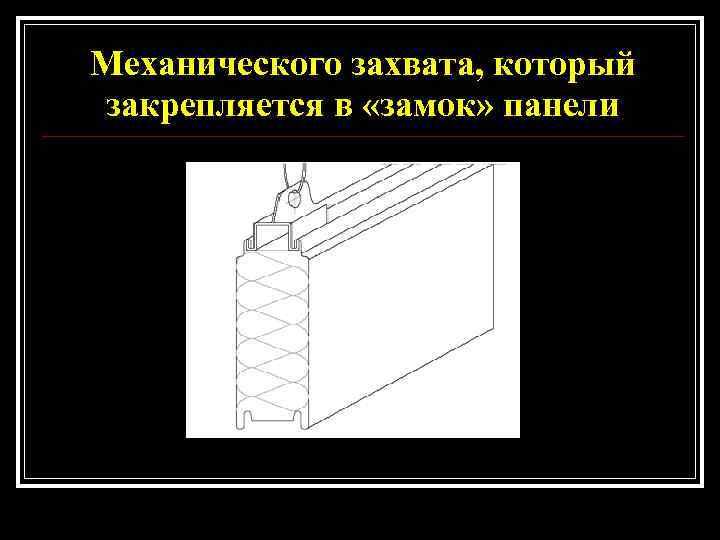

Механического захвата, который закрепляется в «замок» панели

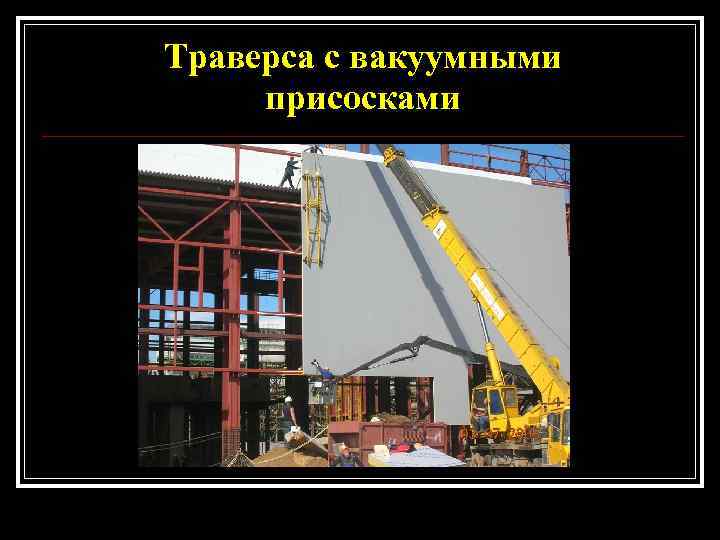

Траверса с вакуумными присосками

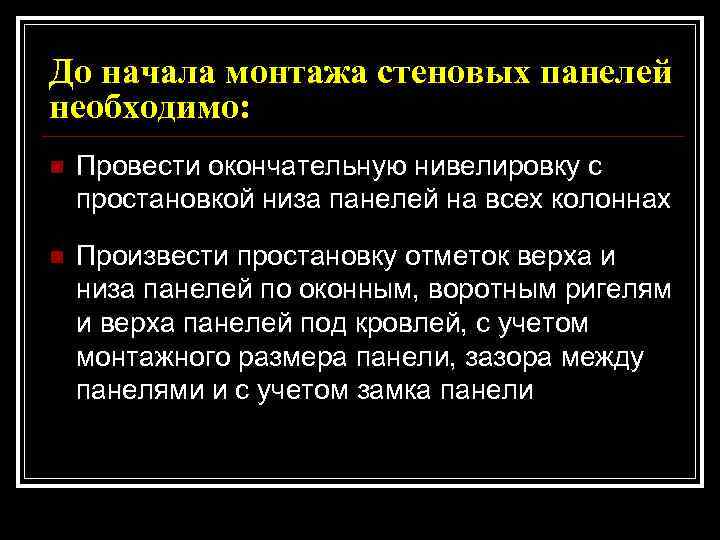

До начала монтажа стеновых панелей необходимо: n Провести окончательную нивелировку с простановкой низа панелей на всех колоннах n Произвести простановку отметок верха и низа панелей по оконным, воротным ригелям и верха панелей под кровлей, с учетом монтажного размера панели, зазора между панелями и с учетом замка панели

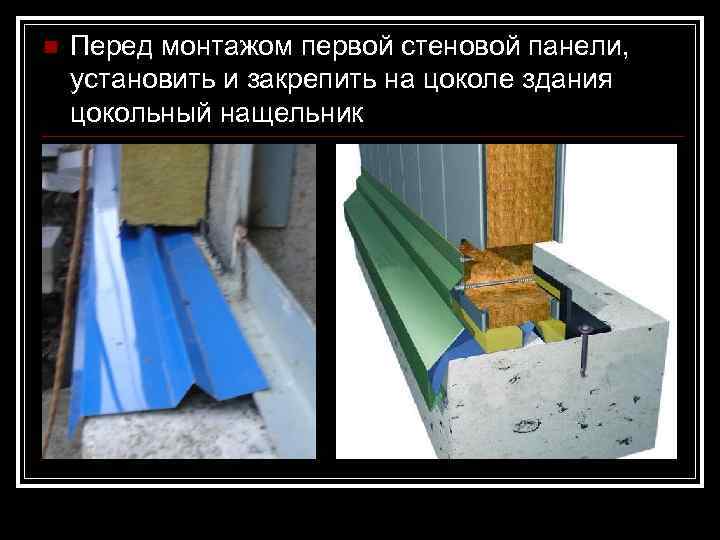

n Перед монтажом первой стеновой панели, установить и закрепить на цоколе здания цокольный нащельник

Монтаж кровельных сэндвич - панелей n Необходимо внимательно осмотреть панель; n Удалить с места подрезки свеса кровли минеральную вату, в том числе и из гофр; n Внимательно осмотреть замковые части панели, выступание минеральной ваты за пределы внутренней полочки замка не допускается;

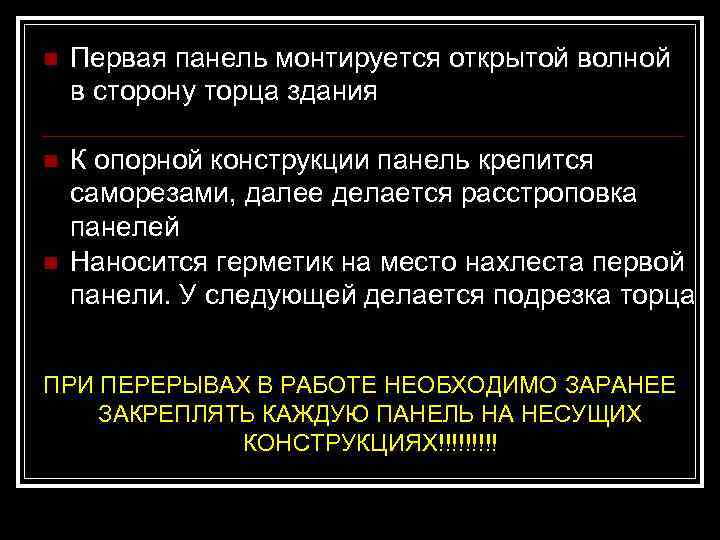

n Первая панель монтируется открытой волной в сторону торца здания n К опорной конструкции панель крепится саморезами, далее делается расстроповка панелей n Наносится герметик на место нахлеста первой панели. У следующей делается подрезка торца ПРИ ПЕРЕРЫВАХ В РАБОТЕ НЕОБХОДИМО ЗАРАНЕЕ ЗАКРЕПЛЯТЬ КАЖДУЮ ПАНЕЛЬ НА НЕСУЩИХ КОНСТРУКЦИЯХ!!!!!

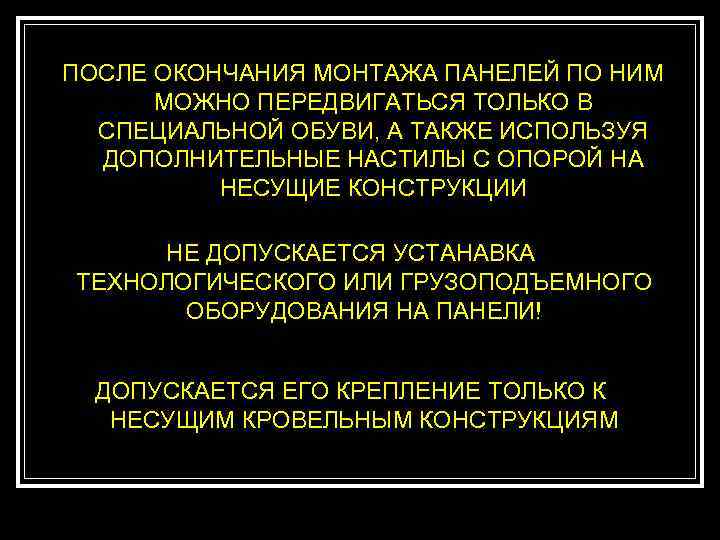

ПОСЛЕ ОКОНЧАНИЯ МОНТАЖА ПАНЕЛЕЙ ПО НИМ МОЖНО ПЕРЕДВИГАТЬСЯ ТОЛЬКО В СПЕЦИАЛЬНОЙ ОБУВИ, А ТАКЖЕ ИСПОЛЬЗУЯ ДОПОЛНИТЕЛЬНЫЕ НАСТИЛЫ С ОПОРОЙ НА НЕСУЩИЕ КОНСТРУКЦИИ НЕ ДОПУСКАЕТСЯ УСТАНАВКА ТЕХНОЛОГИЧЕСКОГО ИЛИ ГРУЗОПОДЪЕМНОГО ОБОРУДОВАНИЯ НА ПАНЕЛИ! ДОПУСКАЕТСЯ ЕГО КРЕПЛЕНИЕ ТОЛЬКО К НЕСУЩИМ КРОВЕЛЬНЫМ КОНСТРУКЦИЯМ

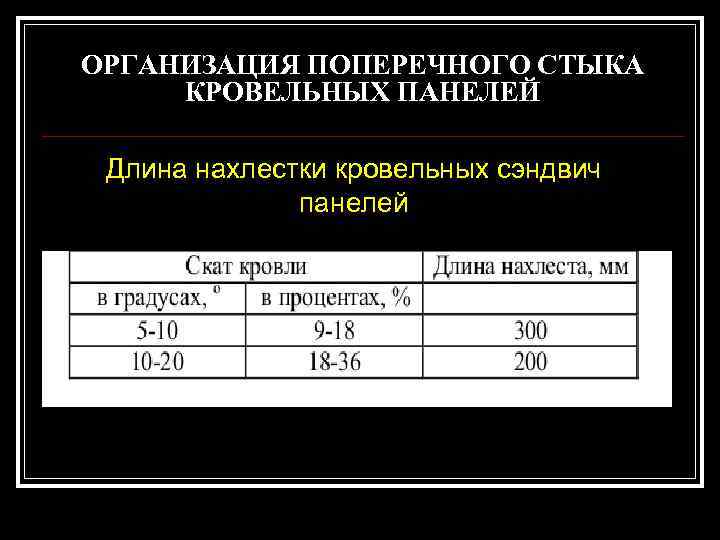

ОРГАНИЗАЦИЯ ПОПЕРЕЧНОГО СТЫКА КРОВЕЛЬНЫХ ПАНЕЛЕЙ Длина нахлестки кровельных сэндвич панелей

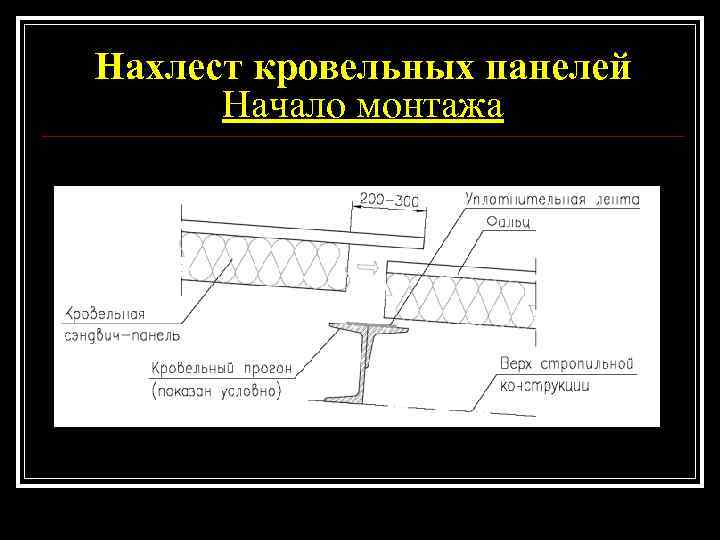

Нахлест кровельных панелей Начало монтажа

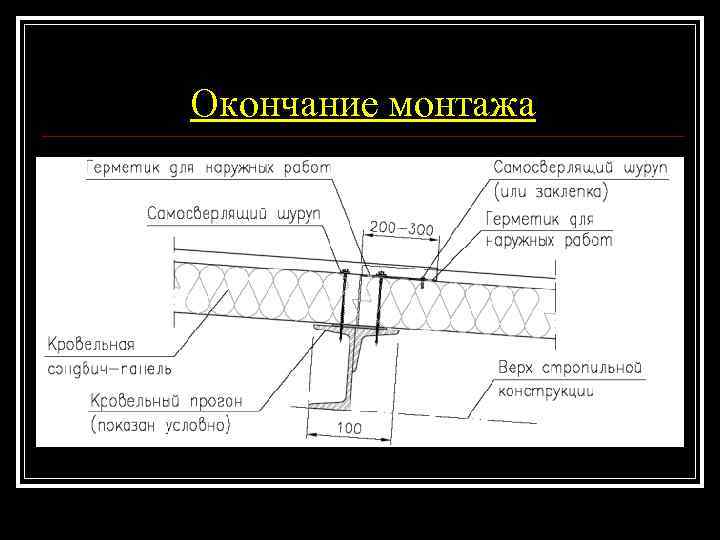

Окончание монтажа

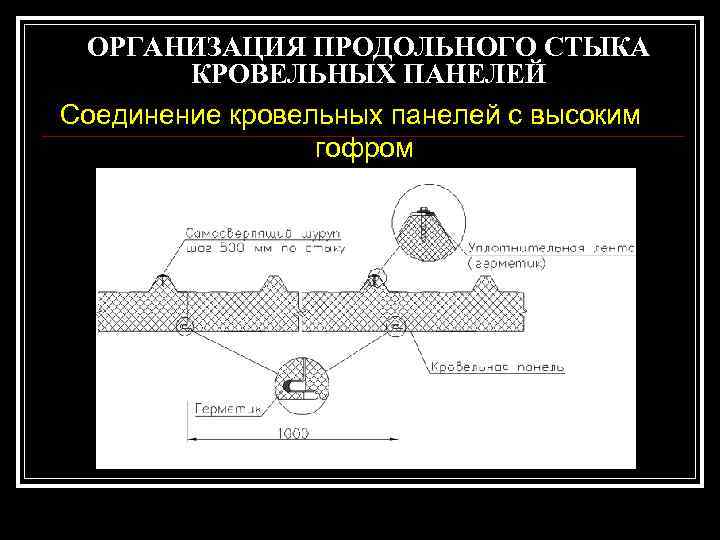

ОРГАНИЗАЦИЯ ПРОДОЛЬНОГО СТЫКА КРОВЕЛЬНЫХ ПАНЕЛЕЙ Соединение кровельных панелей с высоким гофром

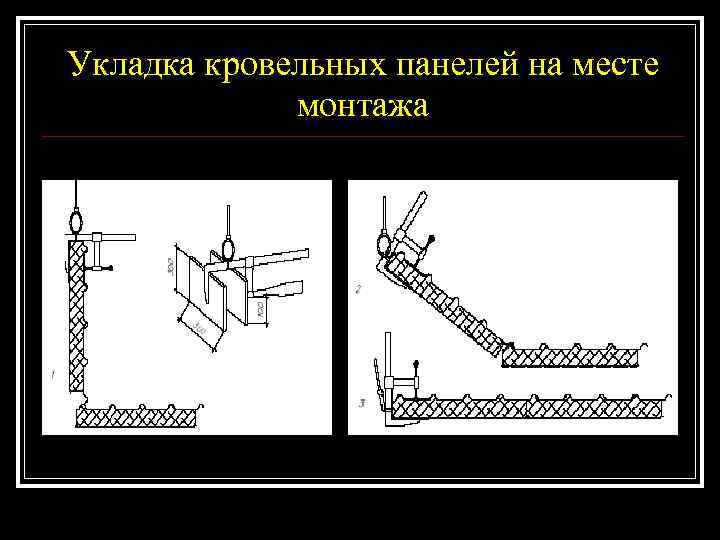

Укладка кровельных панелей на месте монтажа

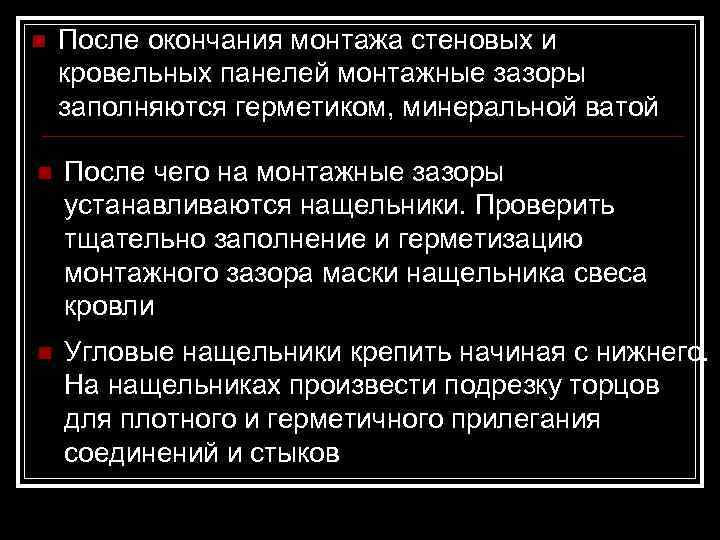

n После окончания монтажа стеновых и кровельных панелей монтажные зазоры заполняются герметиком, минеральной ватой n После чего на монтажные зазоры устанавливаются нащельники. Проверить тщательно заполнение и герметизацию монтажного зазора маски нащельника свеса кровли n Угловые нащельники крепить начиная с нижнего. На нащельниках произвести подрезку торцов для плотного и герметичного прилегания соединений и стыков
