ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ

ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ ВОЗВЕДЕНИЕ НЕСУЩЕЙ ЧАСТИ ЗДАНИЯ (СООРУЖЕНИЯ)

МОНТАЖ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

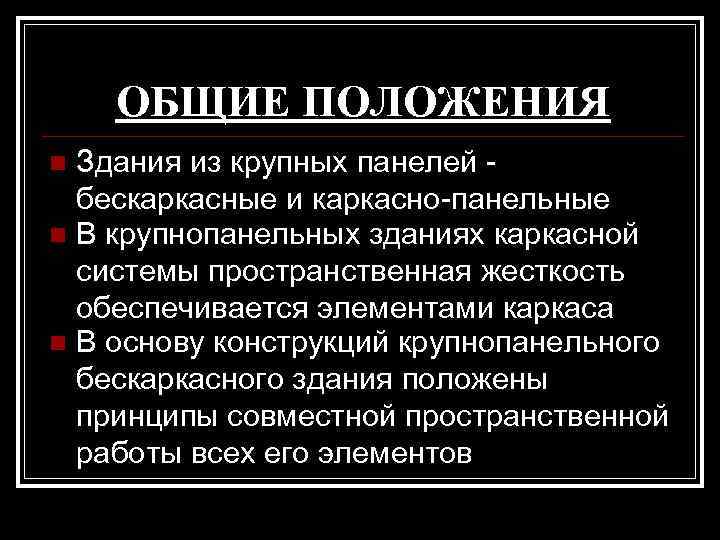

ОБЩИЕ ПОЛОЖЕНИЯ n Здания из крупных панелей - бескаркасные и каркасно-панельные n В крупнопанельных зданиях каркасной системы пространственная жесткость обеспечивается элементами каркаса n В основу конструкций крупнопанельного бескаркасного здания положены принципы совместной пространственной работы всех его элементов

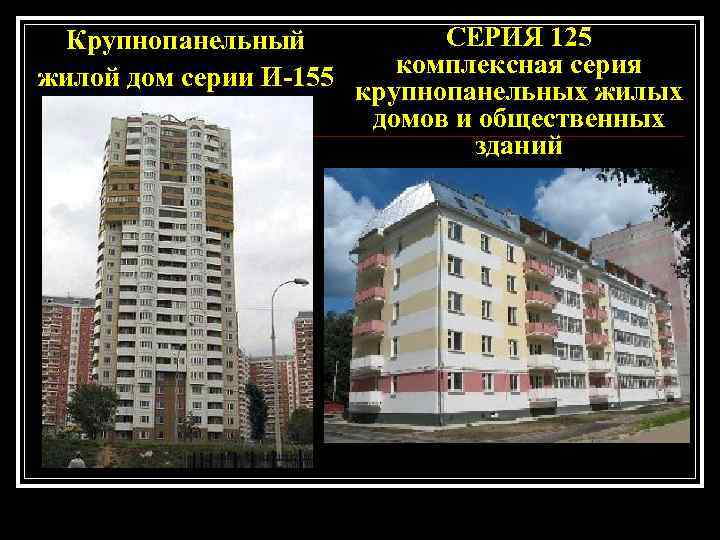

Крупнопанельный СЕРИЯ 125 жилой дом серии И-155 комплексная серия крупнопанельных жилых домов и общественных зданий

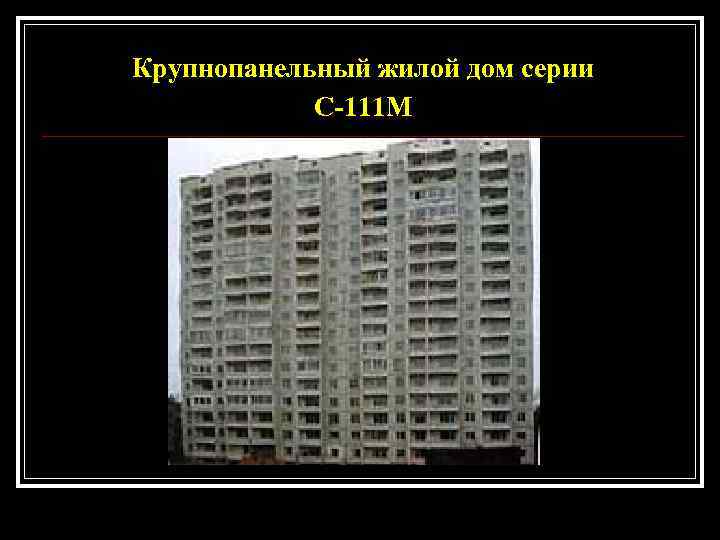

Крупнопанельный жилой дом серии С-111 М

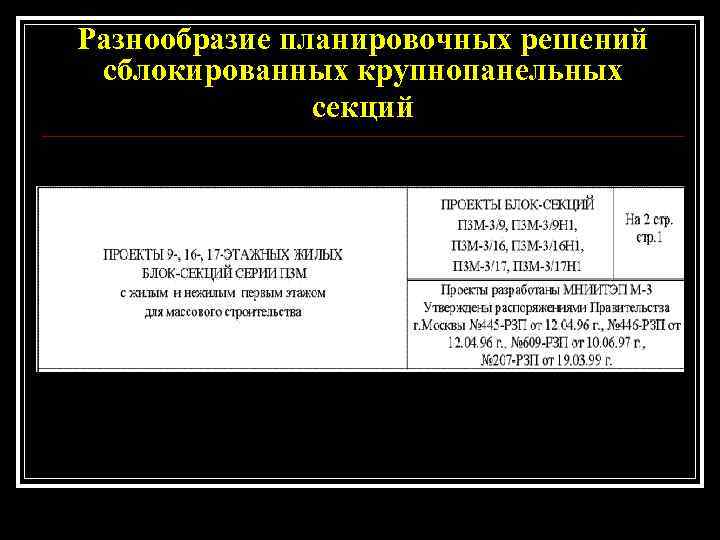

Разнообразие планировочных решений сблокированных крупнопанельных секций

МОНТАЖ СБОРНЫХ КОНСТРУКЦИЙ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

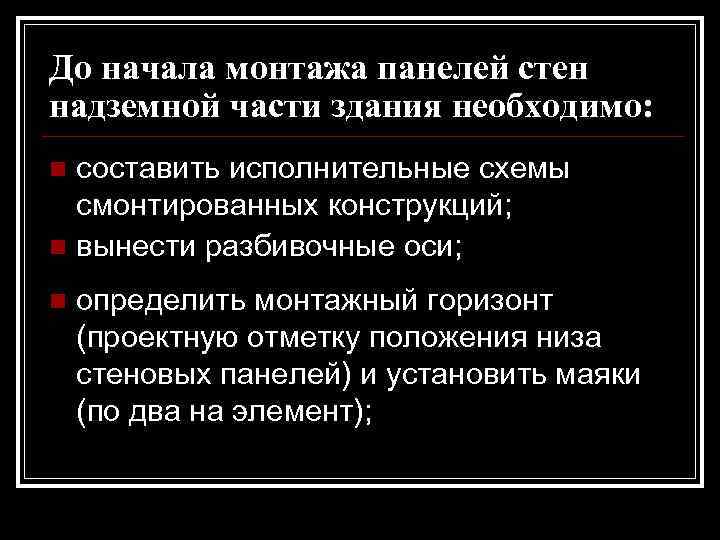

До начала монтажа панелей стен надземной части здания необходимо: n составить исполнительные схемы смонтированных конструкций; n вынести разбивочные оси; n определить монтажный горизонт (проектную отметку положения низа стеновых панелей) и установить маяки (по два на элемент);

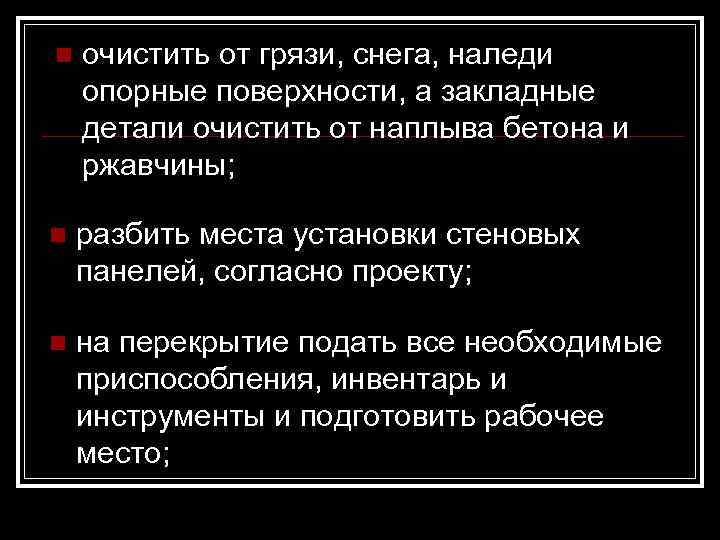

n очистить от грязи, снега, наледи опорные поверхности, а закладные детали очистить от наплыва бетона и ржавчины; n разбить места установки стеновых панелей, согласно проекту; n на перекрытие подать все необходимые приспособления, инвентарь и инструменты и подготовить рабочее место;

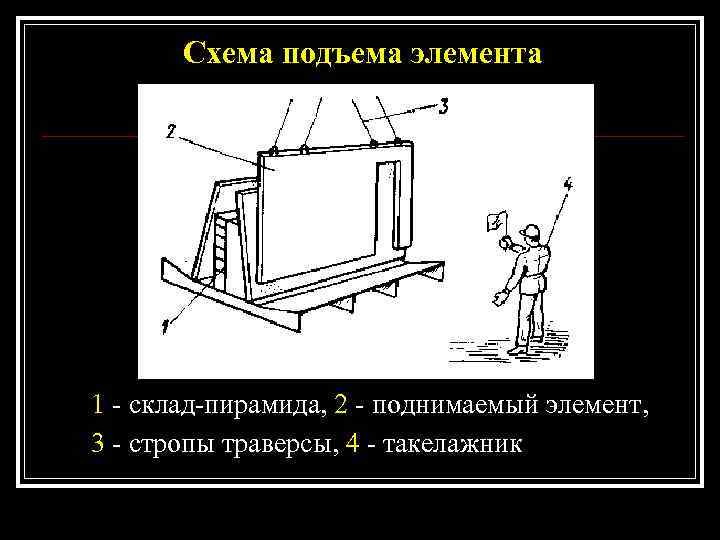

Схема подъема элемента 1 - склад-пирамида, 2 - поднимаемый элемент, 3 - стропы траверсы, 4 - такелажник

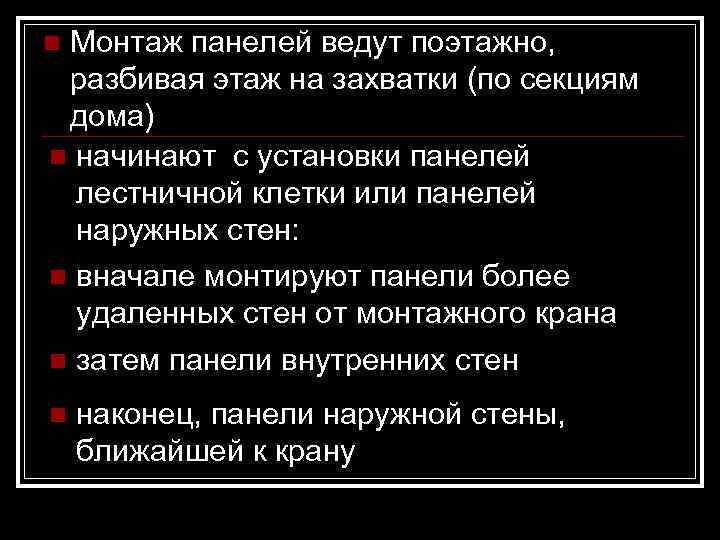

n. Монтаж панелей ведут поэтажно, разбивая этаж на захватки (по секциям дома) n начинают с установки панелей лестничной клетки или панелей наружных стен: n вначале монтируют панели более удаленных стен от монтажного крана n затем панели внутренних стен n наконец, панели наружной стены, ближайшей к крану

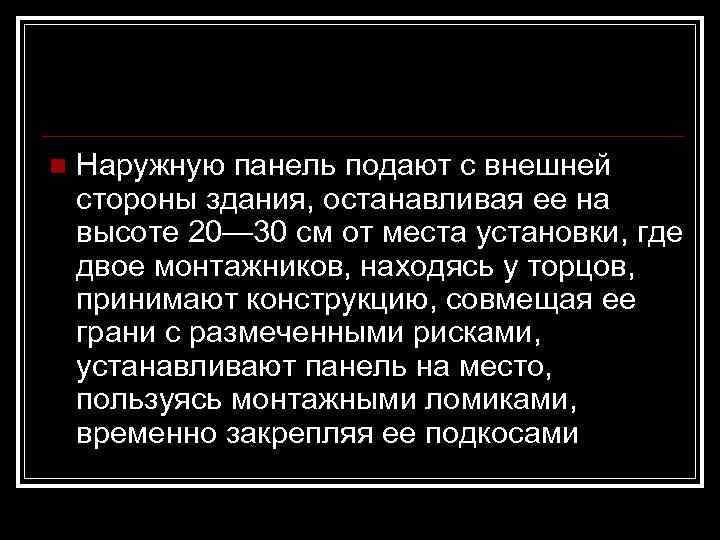

n Наружную панель подают с внешней стороны здания, останавливая ее на высоте 20— 30 см от места установки, где двое монтажников, находясь у торцов, принимают конструкцию, совмещая ее грани с размеченными рисками, устанавливают панель на место, пользуясь монтажными ломиками, временно закрепляя ее подкосами

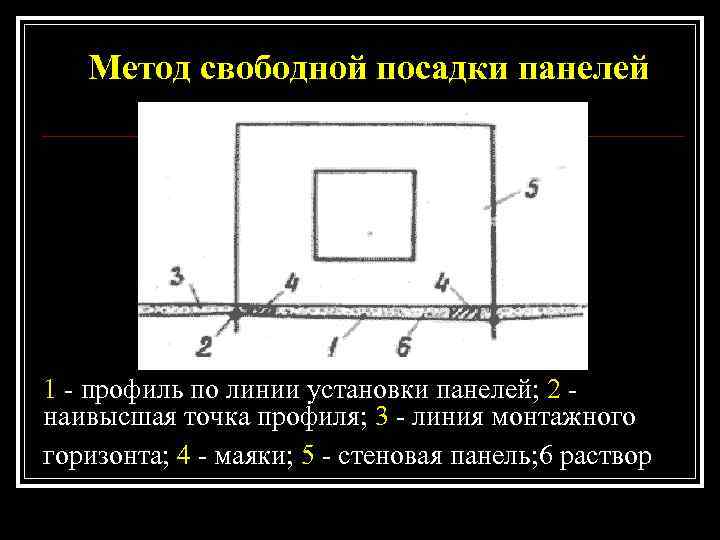

Метод свободной посадки панелей 1 - профиль по линии установки панелей; 2 - наивысшая точка профиля; 3 - линия монтажного горизонта; 4 - маяки; 5 - стеновая панель; 6 раствор

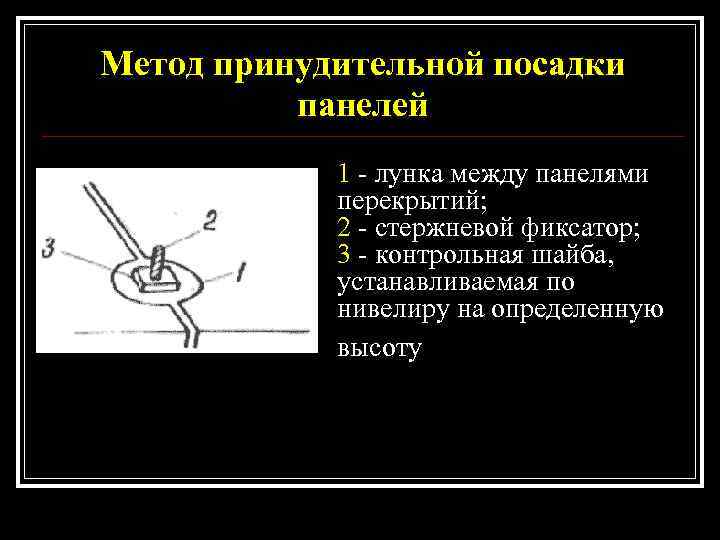

Метод принудительной посадки панелей 1 - лунка между панелями перекрытий; 2 - стержневой фиксатор; 3 - контрольная шайба, устанавливаемая по нивелиру на определенную высоту

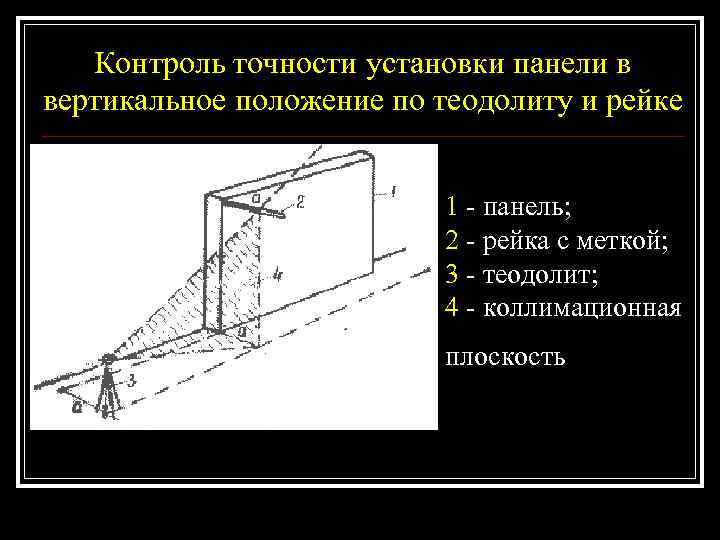

Контроль точности установки панели в вертикальное положение по теодолиту и рейке 1 - панель; 2 - рейка с меткой; 3 - теодолит; 4 - коллимационная плоскость

n Монтаж панелей внутренних стен начинают с установки базовых панелей (двух поперечных и одной продольной), образующих жесткий узел n Затем в, соответствии с технологической картой монтируют остальные панели n Положение панелей стен по высоте должно определяться по маякам или рискам высотных отметок

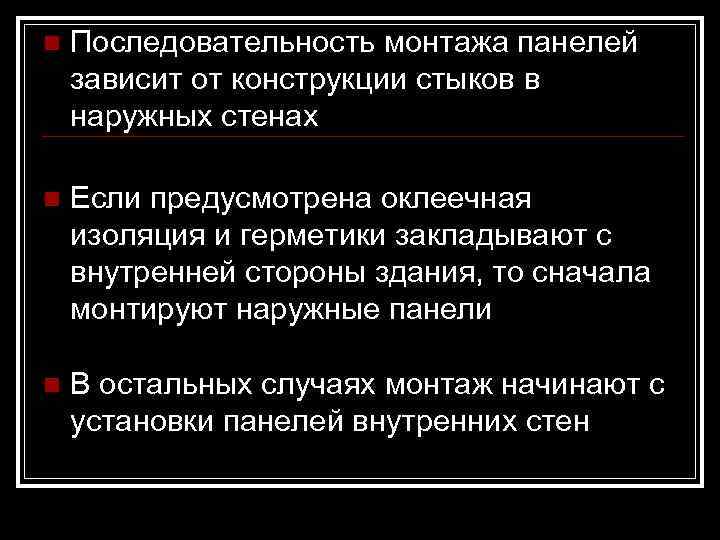

n Последовательность монтажа панелей зависит от конструкции стыков в наружных стенах n Если предусмотрена оклеечная изоляция и герметики закладывают с внутренней стороны здания, то сначала монтируют наружные панели n В остальных случаях монтаж начинают с установки панелей внутренних стен

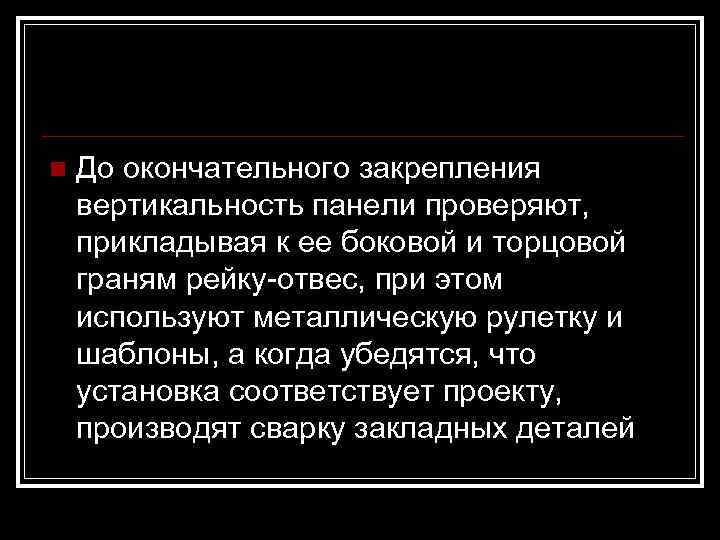

n До окончательного закрепления вертикальность панели проверяют, прикладывая к ее боковой и торцовой граням рейку-отвес, при этом используют металлическую рулетку и шаблоны, а когда убедятся, что установка соответствует проекту, производят сварку закладных деталей

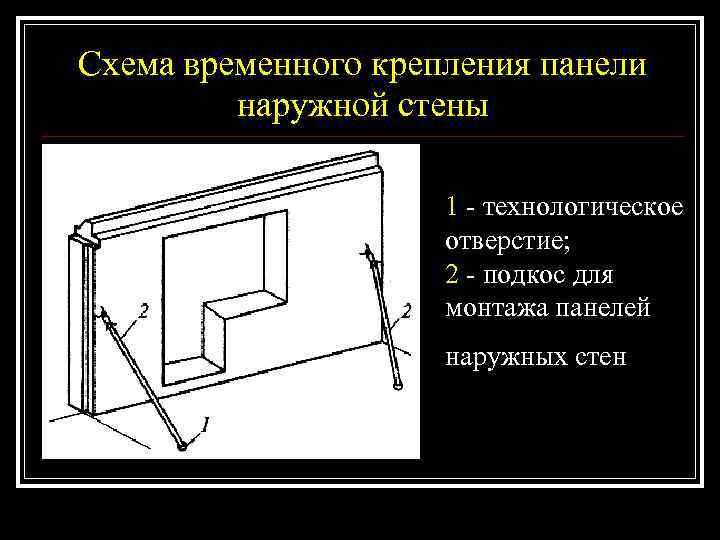

Схема временного крепления панели наружной стены 1 - технологическое отверстие; 2 - подкос для монтажа панелей наружных стен

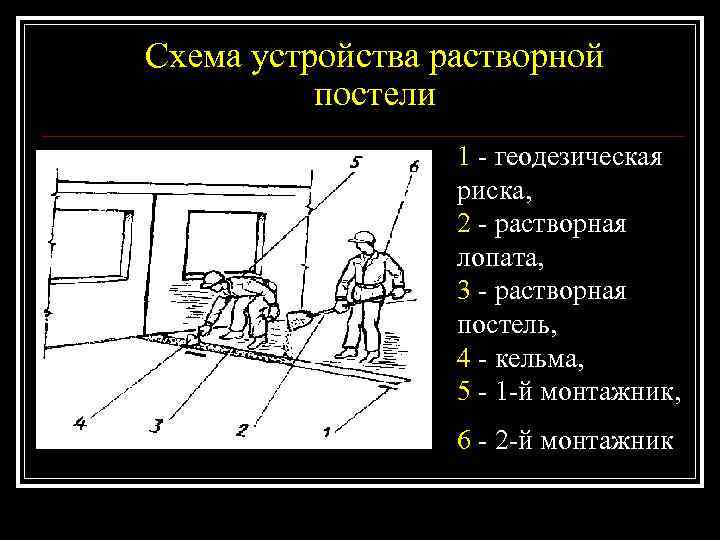

Схема устройства растворной постели 1 - геодезическая риска, 2 - растворная лопата, 3 - растворная постель, 4 - кельма, 5 - 1 -й монтажник, 6 - 2 -й монтажник

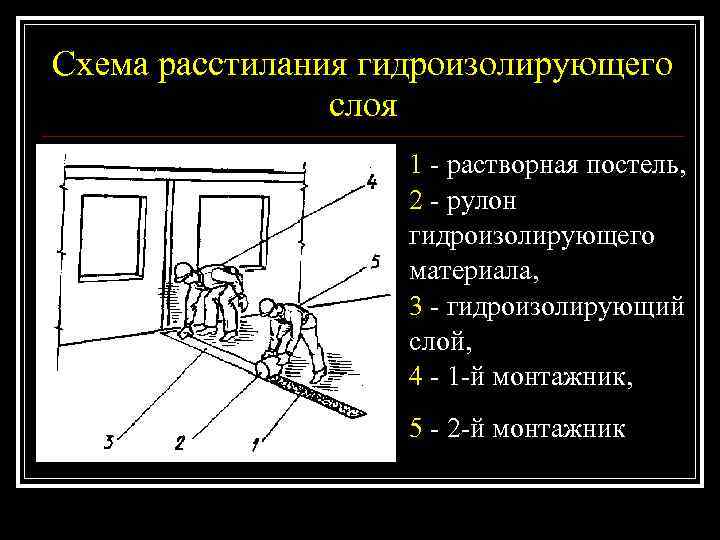

Схема расстилания гидроизолирующего слоя 1 - растворная постель, 2 - рулон гидроизолирующего материала, 3 - гидроизолирующий слой, 4 - 1 -й монтажник, 5 - 2 -й монтажник

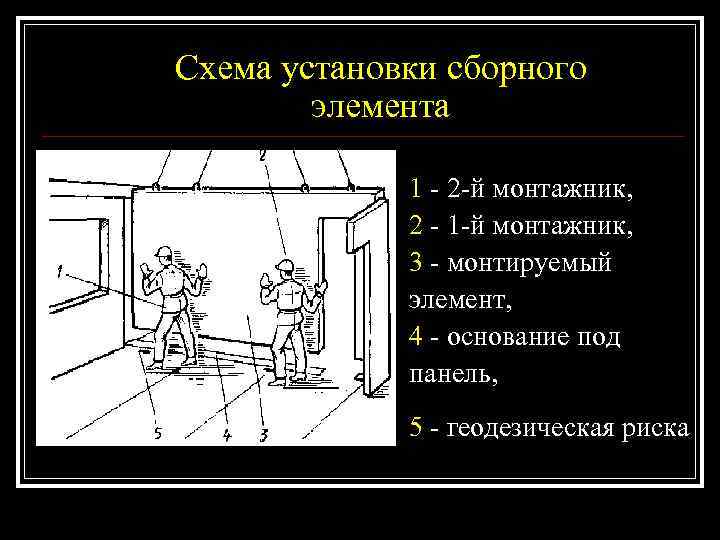

Схема установки сборного элемента 1 - 2 -й монтажник, 2 - 1 -й монтажник, 3 - монтируемый элемент, 4 - основание под панель, 5 - геодезическая риска

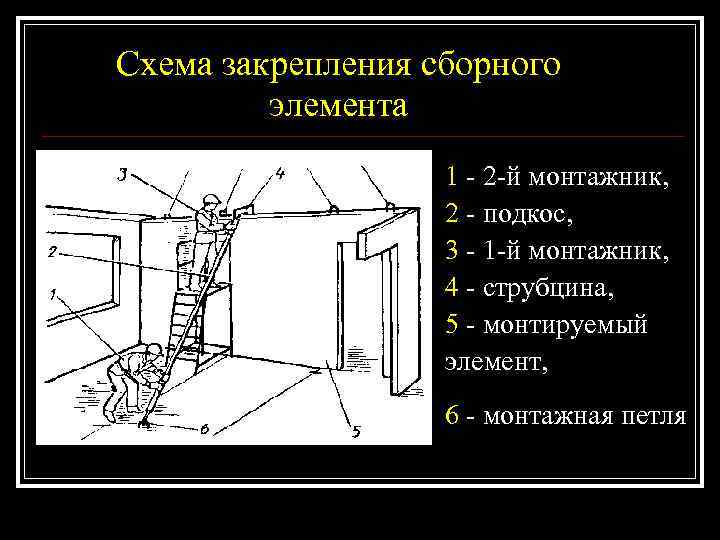

Схема закрепления сборного элемента 1 - 2 -й монтажник, 2 - подкос, 3 - 1 -й монтажник, 4 - струбцина, 5 - монтируемый элемент, 6 - монтажная петля

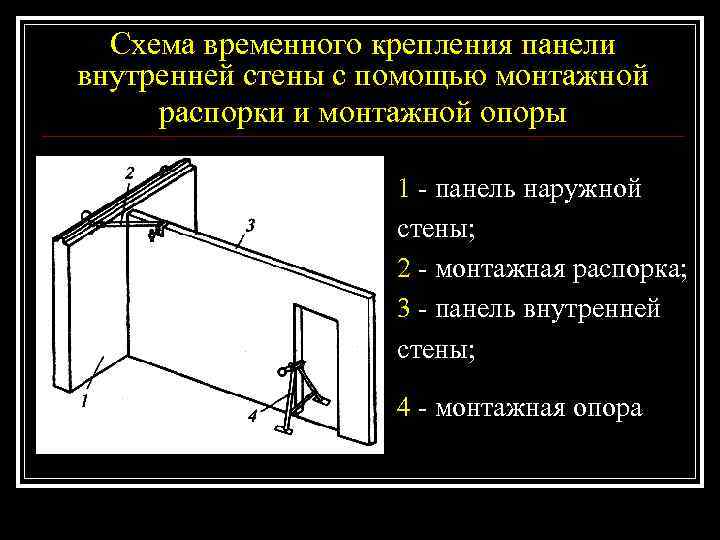

Схема временного крепления панели внутренней стены с помощью монтажной распорки и монтажной опоры 1 - панель наружной стены; 2 - монтажная распорка; 3 - панель внутренней стены; 4 - монтажная опора

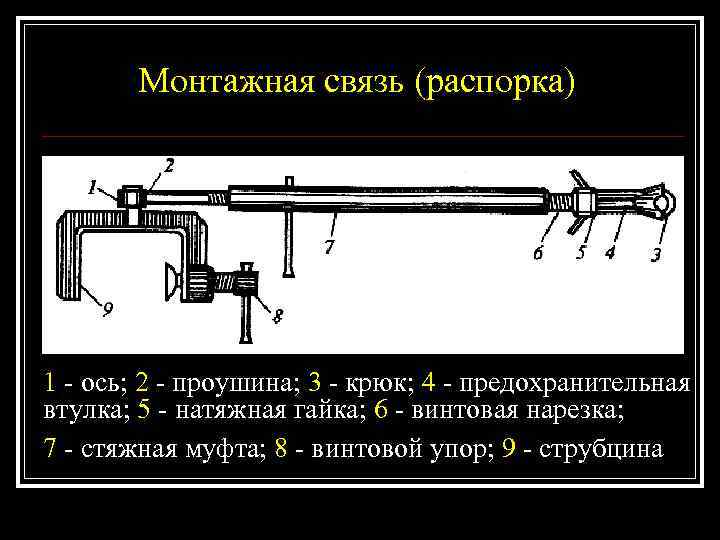

Монтажная связь (распорка) 1 - ось; 2 - проушина; 3 - крюк; 4 - предохранительная втулка; 5 - натяжная гайка; 6 - винтовая нарезка; 7 - стяжная муфта; 8 - винтовой упор; 9 - струбцина

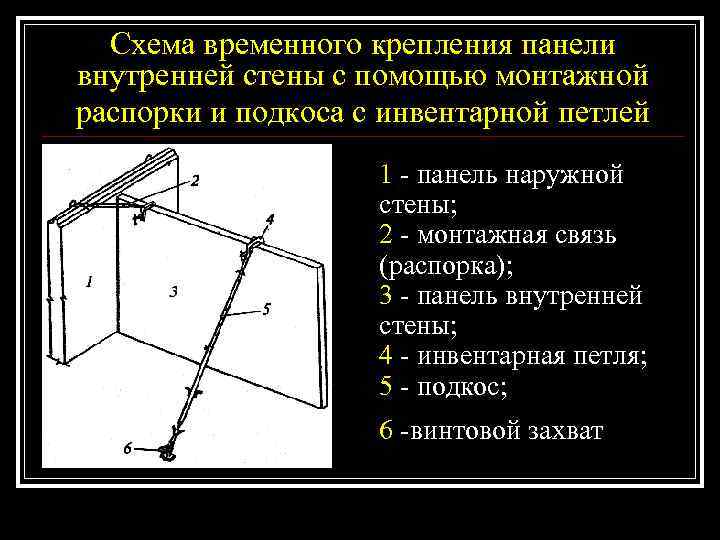

Схема временного крепления панели внутренней стены с помощью монтажной распорки и подкоса с инвентарной петлей 1 - панель наружной стены; 2 - монтажная связь (распорка); 3 - панель внутренней стены; 4 - инвентарная петля; 5 - подкос; 6 -винтовой захват

Схема выверки панели по вертикали 1 - 2 -й монтажник, 2 - монтируемая панель, 3 - рейка-отвес, 4 - 1 -й монтажник, 5 - монтажная стойка

УТРОЙСТВО СОЕДИНЕНИЙ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

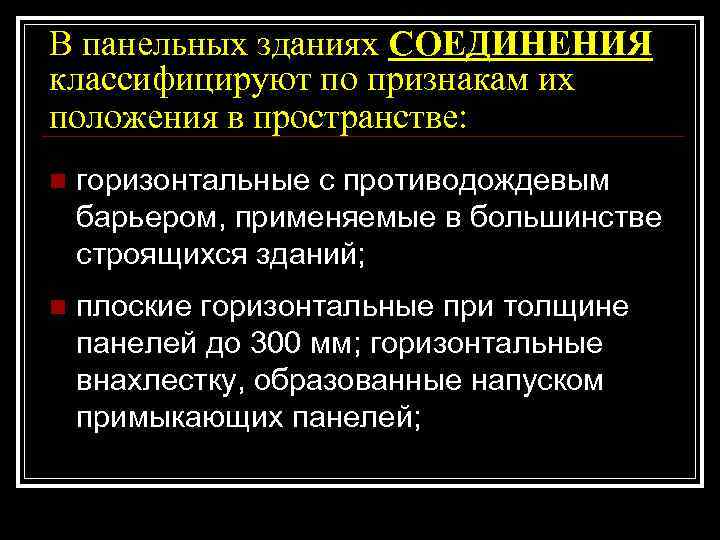

В панельных зданиях СОЕДИНЕНИЯ классифицируют по признакам их положения в пространстве: n горизонтальные с противодождевым барьером, применяемые в большинстве строящихся зданий; n плоские горизонтальные при толщине панелей до 300 мм; горизонтальные внахлестку, образованные напуском примыкающих панелей;

n вертикальный закрытый, защищенный снаружи цементным раствором, герметизирующей мастикой, уплотняющей прокладкой; n вертикальные открытые, огражденные водоотбойной лентой, препятствующей прониканию влаги и воздуха в стык;

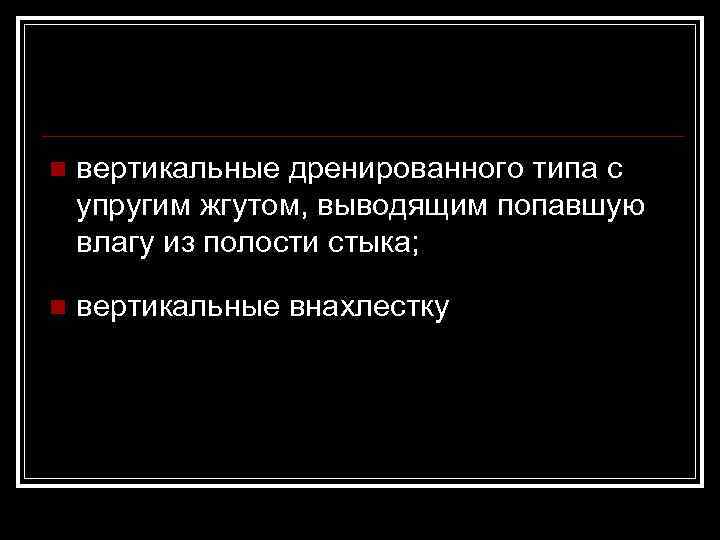

n вертикальные дренированного типа с упругим жгутом, выводящим попавшую влагу из полости стыка; n вертикальные внахлестку

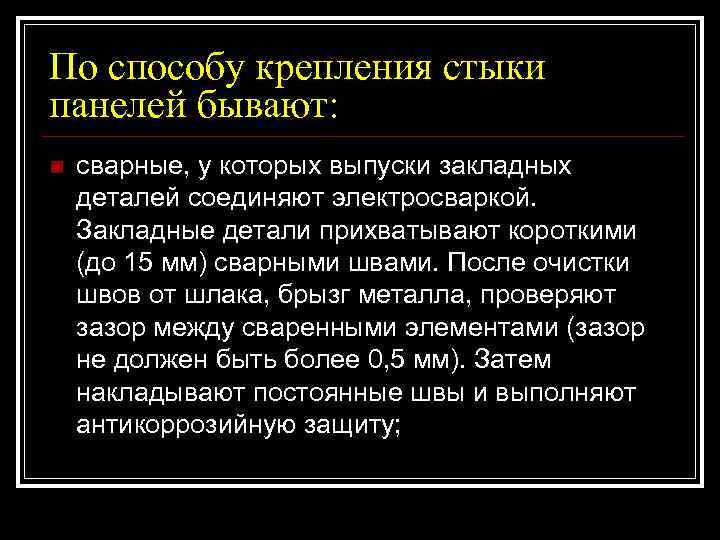

По способу крепления стыки панелей бывают: n сварные, у которых выпуски закладных деталей соединяют электросваркой. Закладные детали прихватывают короткими (до 15 мм) сварными швами. После очистки швов от шлака, брызг металла, проверяют зазор между сваренными элементами (зазор не должен быть более 0, 5 мм). Затем накладывают постоянные швы и выполняют антикоррозийную защиту;

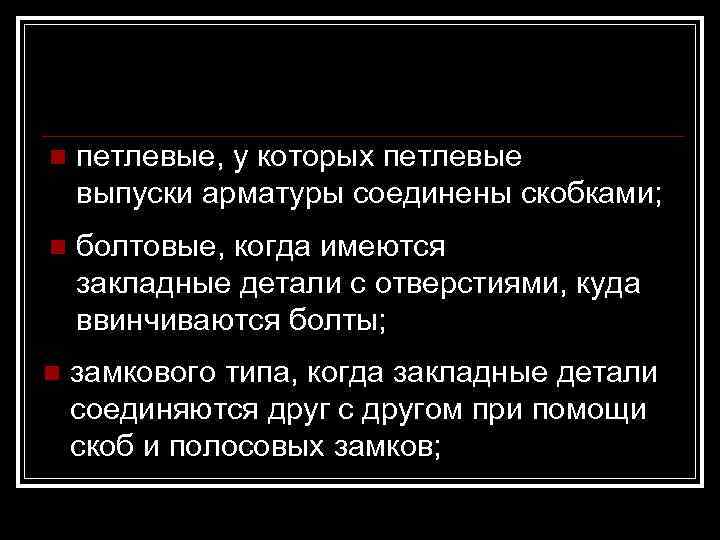

n петлевые, у которых петлевые выпуски арматуры соединены скобками; n болтовые, когда имеются закладные детали с отверстиями, куда ввинчиваются болты; n замкового типа, когда закладные детали соединяются друг с другом при помощи скоб и полосовых замков;

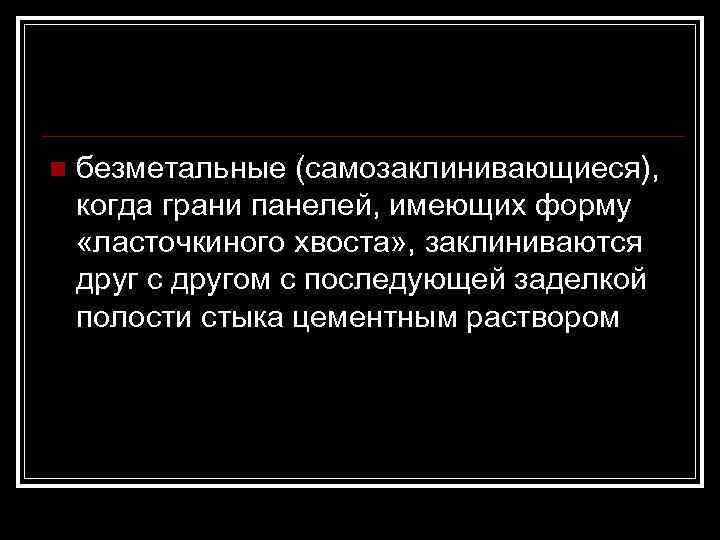

n безметальные (самозаклинивающиеся), когда грани панелей, имеющих форму «ласточкиного хвоста» , заклиниваются друг с другом с последующей заделкой полости стыка цементным раствором

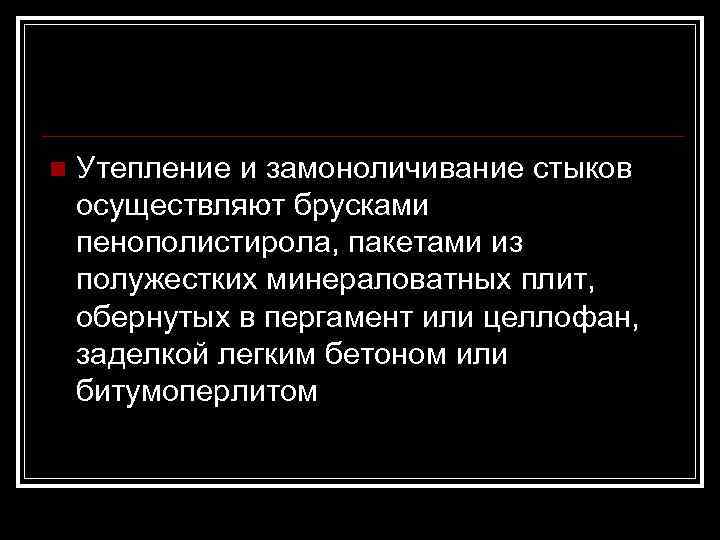

n Утепление и замоноличивание стыков осуществляют брусками пенополистирола, пакетами из полужестких минераловатных плит, обернутых в пергамент или целлофан, заделкой легким бетоном или битумоперлитом

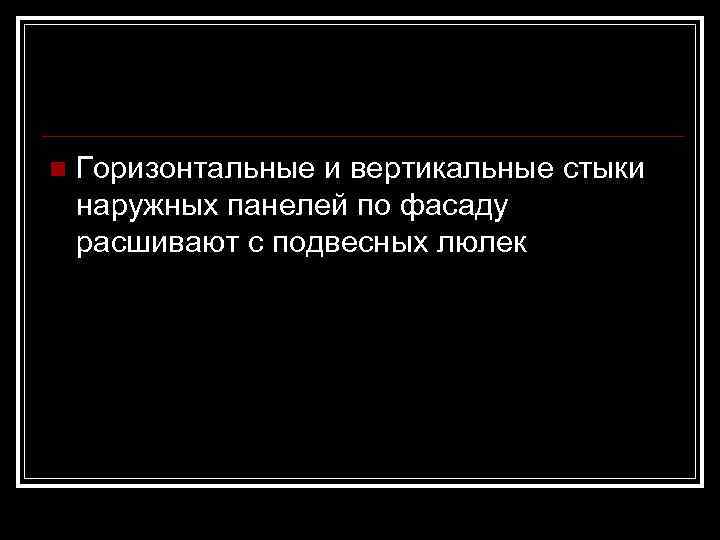

n Горизонтальные и вертикальные стыки наружных панелей по фасаду расшивают с подвесных люлек

Схема устройства монтажного стыка 1 - панель; 2 - уровень монтажного горизонта; 3 - раствор; 4 - маяки; 5 -мастичная заделка; 6 - герметик; 7 - вкладыш-утеплитель; 8 - панель перекрытия

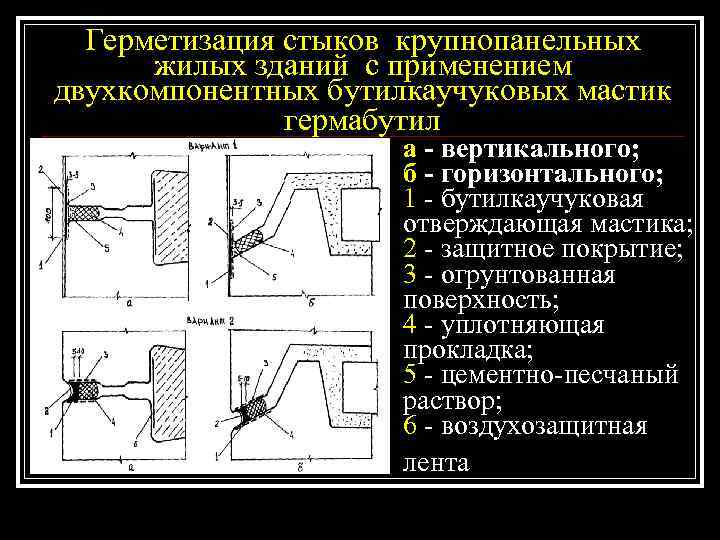

Герметизация стыков крупнопанельных жилых зданий с применением двухкомпонентных бутилкаучуковых мастик гермабутил а - вертикального; б - горизонтального; 1 - бутилкаучуковая отверждающая мастика; 2 - защитное покрытие; 3 - огрунтованная поверхность; 4 - уплотняющая прокладка; 5 - цементно-песчаный раствор; 6 - воздухозащитная лента

Подготовка места установки панели 1 - растворная постель, 2 - кельма, 3 - 1 -й монтажник, 4 - смонтированная панель, 5 - ригель

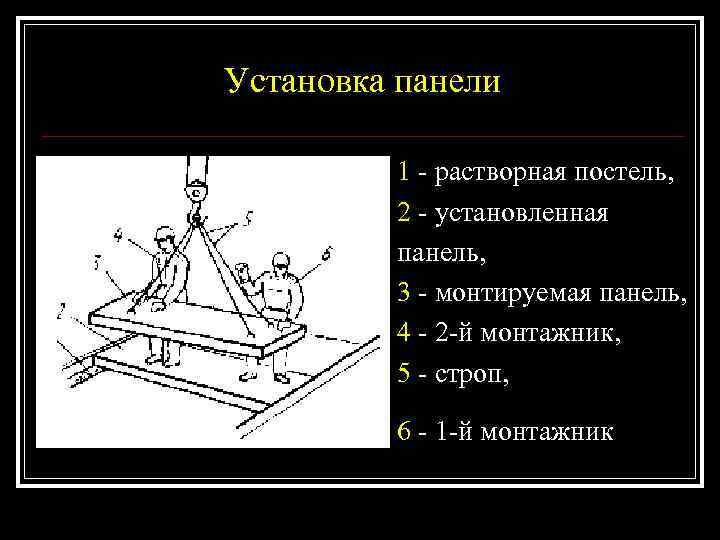

Установка панели 1 - растворная постель, 2 - установленная панель, 3 - монтируемая панель, 4 - 2 -й монтажник, 5 - строп, 6 - 1 -й монтажник

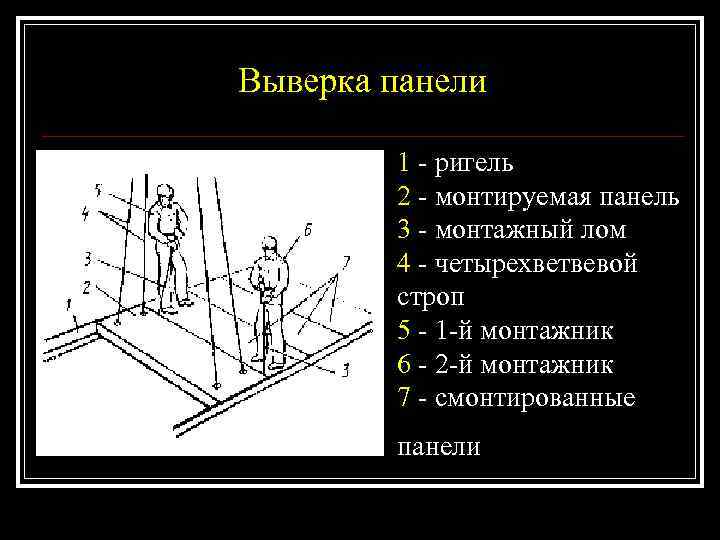

Выверка панели 1 - ригель 2 - монтируемая панель 3 - монтажный лом 4 - четырехветвевой строп 5 - 1 -й монтажник 6 - 2 -й монтажник 7 - смонтированные панели

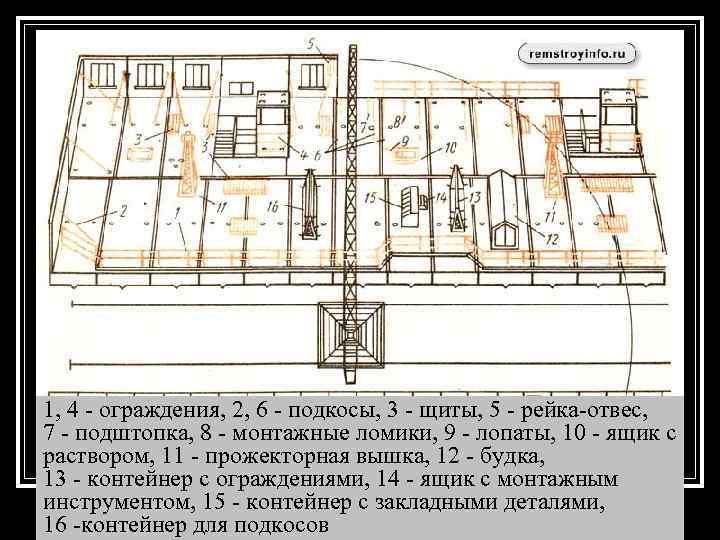

1, 4 - ограждения, 2, 6 - подкосы, 3 - щиты, 5 - рейка-отвес, 7 - подштопка, 8 - монтажные ломики, 9 - лопаты, 10 - ящик с раствором, 11 - прожекторная вышка, 12 - будка, 13 - контейнер с ограждениями, 14 - ящик с монтажным инструментом, 15 - контейнер с закладными деталями, 16 -контейнер для подкосов

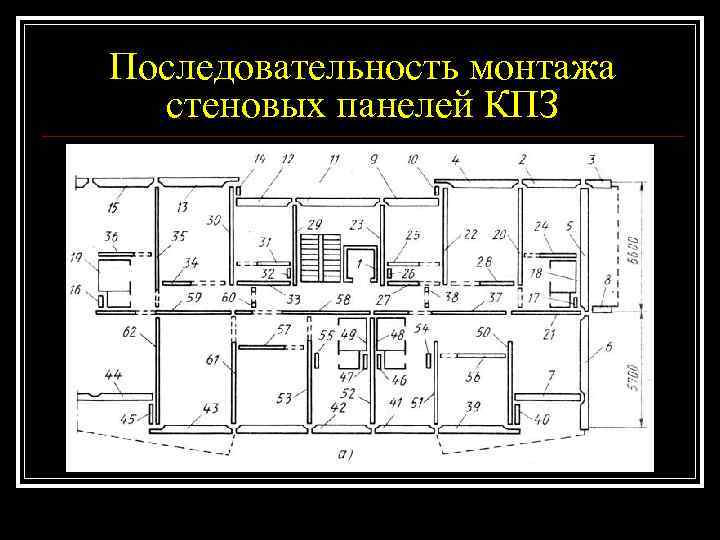

Последовательность монтажа стеновых панелей КПЗ
