ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА l Курс лекций Новополоцк 2007

ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА l Курс лекций Новополоцк 2007

ДИСЦИПЛИНА ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА ТЕМА ТИПЫ ОПАЛУБОК И ИХ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

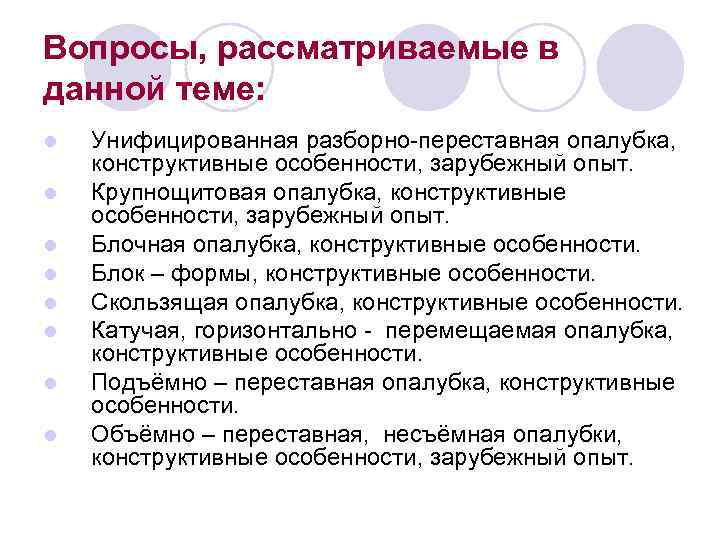

Вопросы, рассматриваемые в данной теме: l l l l Унифицированная разборно-переставная опалубка, конструктивные особенности, зарубежный опыт. Крупнощитовая опалубка, конструктивные особенности, зарубежный опыт. Блочная опалубка, конструктивные особенности. Блок – формы, конструктивные особенности. Скользящая опалубка, конструктивные особенности. Катучая, горизонтально - перемещаемая опалубка, конструктивные особенности. Подъёмно – переставная опалубка, конструктивные особенности. Объёмно – переставная, несъёмная опалубки, конструктивные особенности, зарубежный опыт.

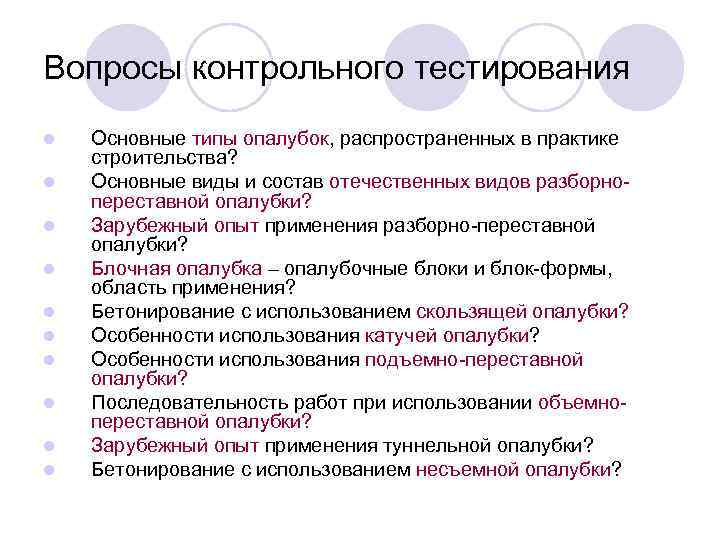

Вопросы контрольного тестирования l l l l l Основные типы опалубок, распространенных в практике строительства? Основные виды и состав отечественных видов разборнопереставной опалубки? Зарубежный опыт применения разборно-переставной опалубки? Блочная опалубка – опалубочные блоки и блок-формы, область применения? Бетонирование с использованием скользящей опалубки? Особенности использования катучей опалубки? Особенности использования подъемно-переставной опалубки? Последовательность работ при использовании объемнопереставной опалубки? Зарубежный опыт применения туннельной опалубки? Бетонирование с использованием несъемной опалубки?

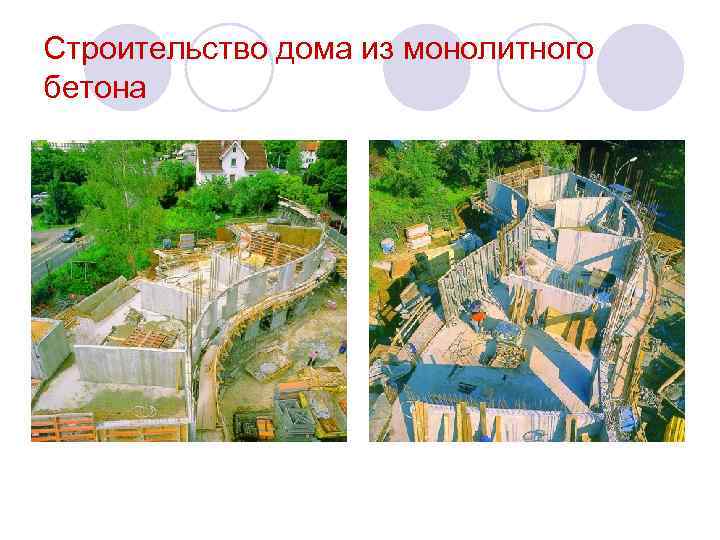

Строительство дома из монолитного бетона

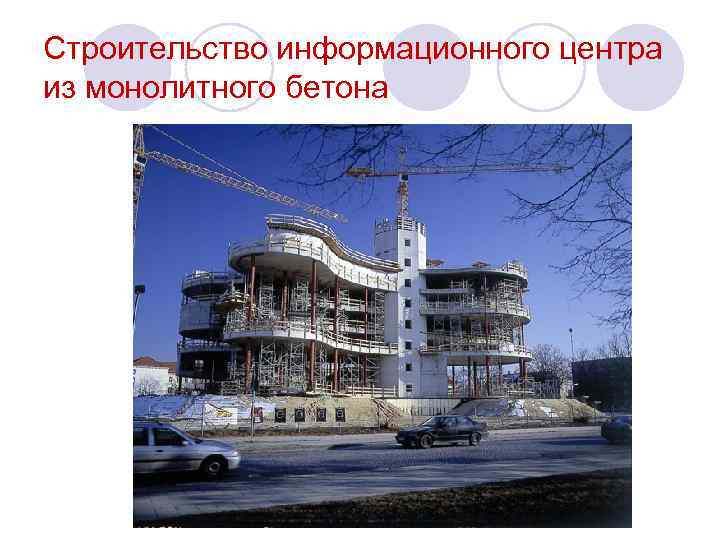

Строительство информационного центра из монолитного бетона

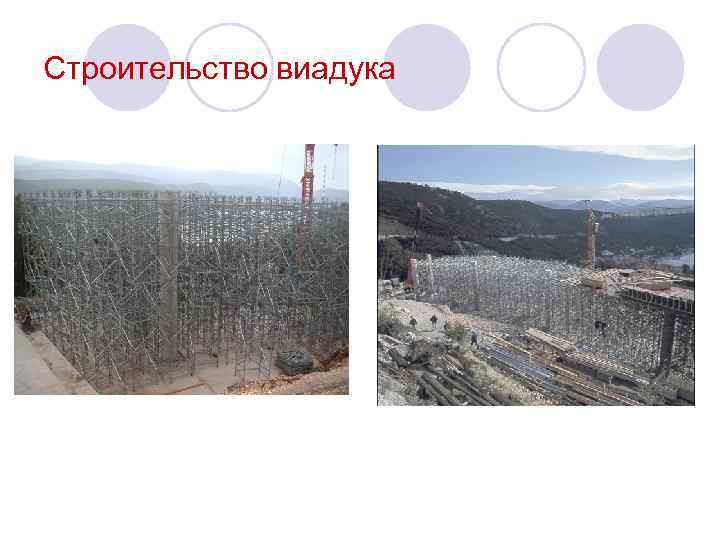

Строительство виадука

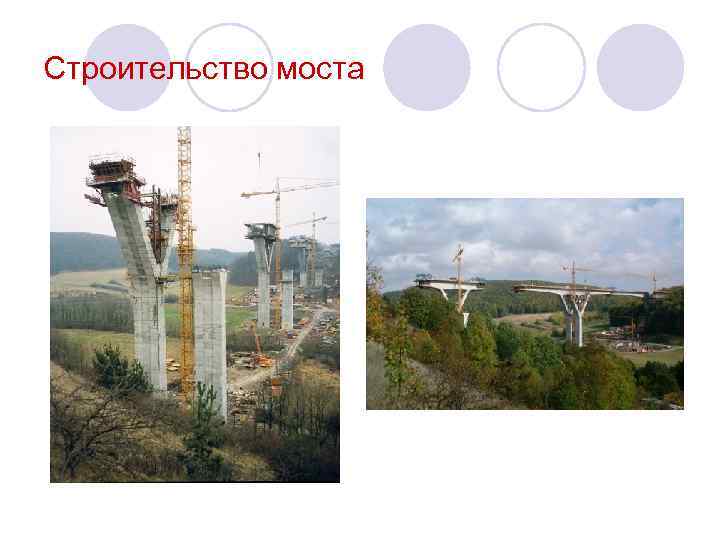

Строительство моста

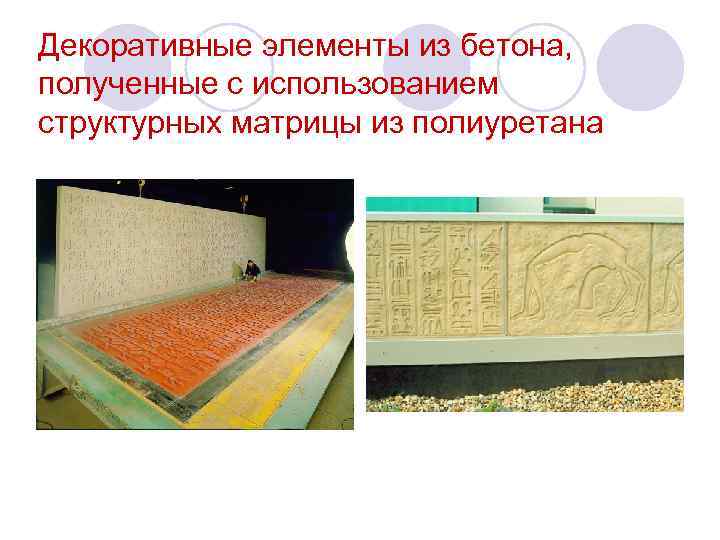

Декоративные элементы из бетона, полученные с использованием структурных матрицы из полиуретана

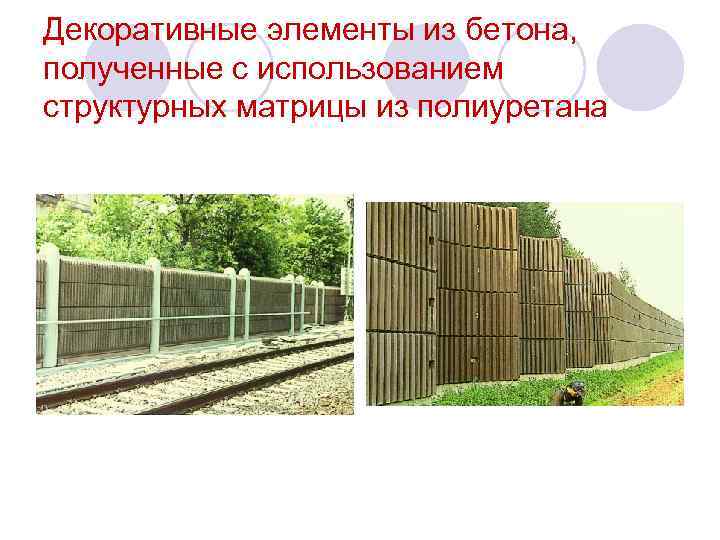

Декоративные элементы из бетона, полученные с использованием структурных матрицы из полиуретана

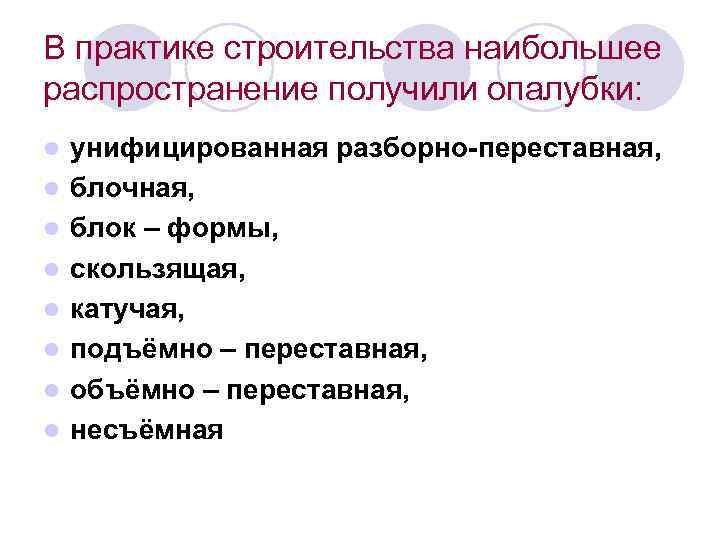

В практике строительства наибольшее распространение получили опалубки: l l l l унифицированная разборно-переставная, блочная, блок – формы, скользящая, катучая, подъёмно – переставная, объёмно – переставная, несъёмная

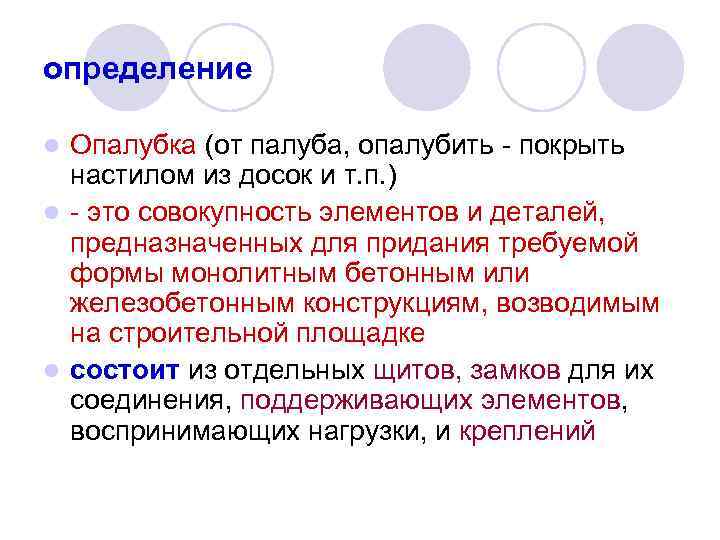

определение Опалубка (от палуба, опалубить - покрыть настилом из досок и т. п. ) l - это совокупность элементов и деталей, предназначенных для придания требуемой формы монолитным бетонным или железобетонным конструкциям, возводимым на строительной площадке l состоит из отдельных щитов, замков для их соединения, поддерживающих элементов, воспринимающих нагрузки, и креплений l

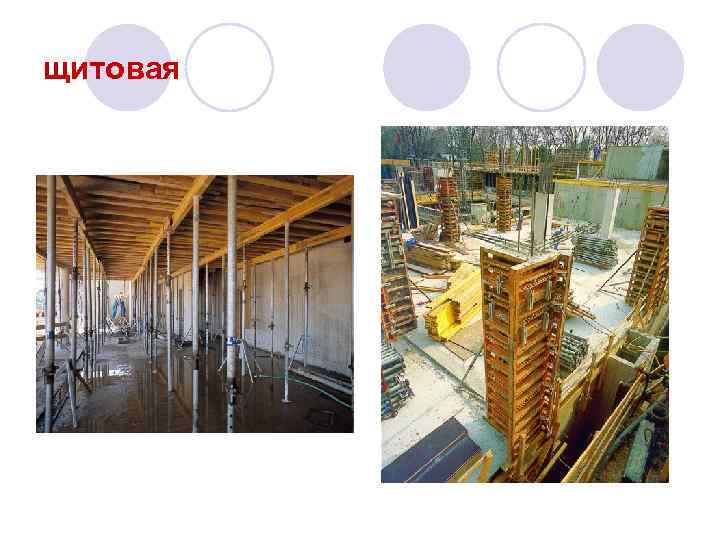

щитовая

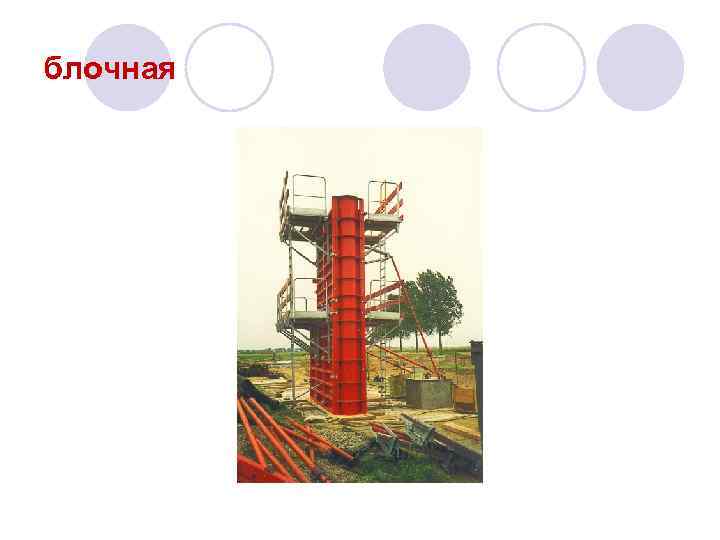

блочная

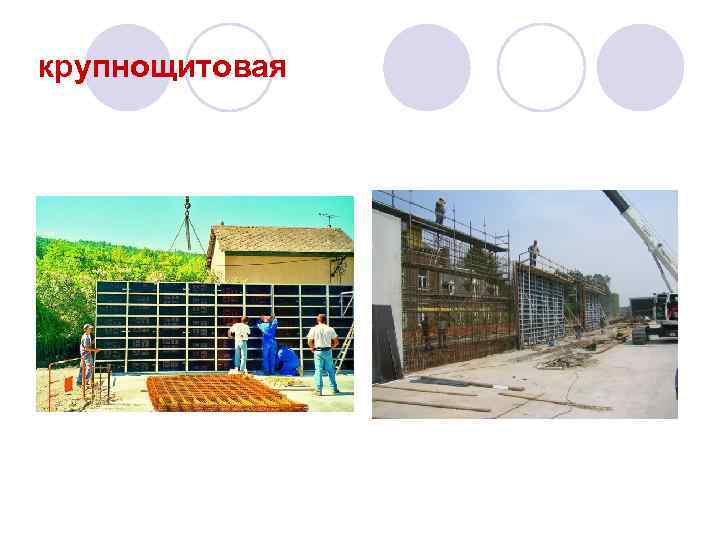

крупнощитовая

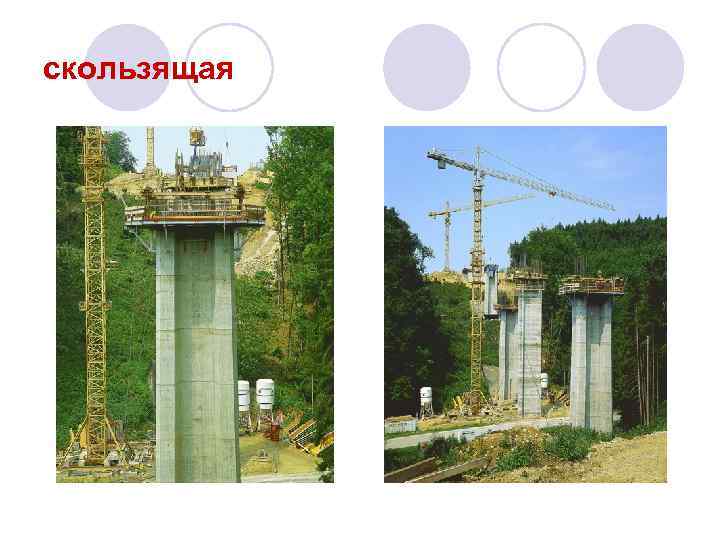

скользящая

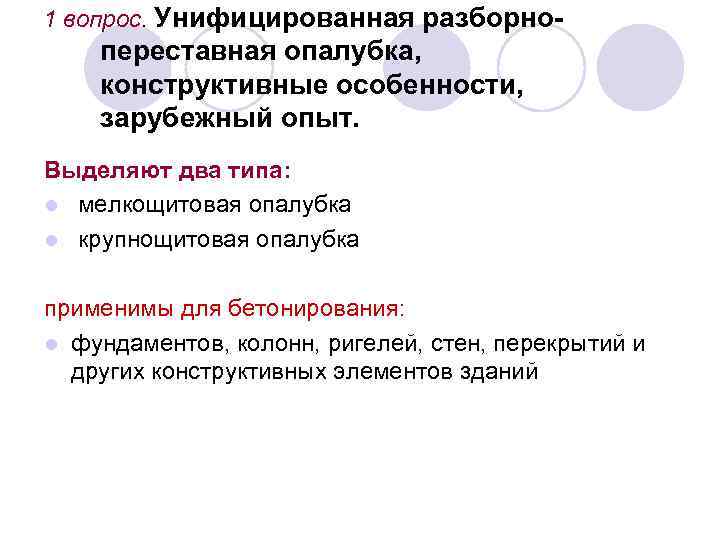

1 вопрос. Унифицированная разборно- переставная опалубка, конструктивные особенности, зарубежный опыт. Выделяют два типа: l мелкощитовая опалубка l крупнощитовая опалубка применимы для бетонирования: l фундаментов, колонн, ригелей, стен, перекрытий и других конструктивных элементов зданий

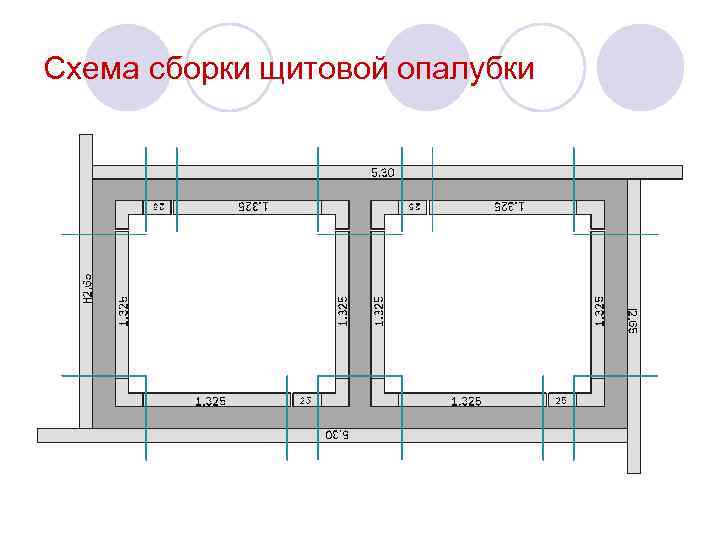

Схема сборки щитовой опалубки

Схема опалубливания монолитных лифтовых шахт офисного здания в г. Москве (опалубка Модостр)

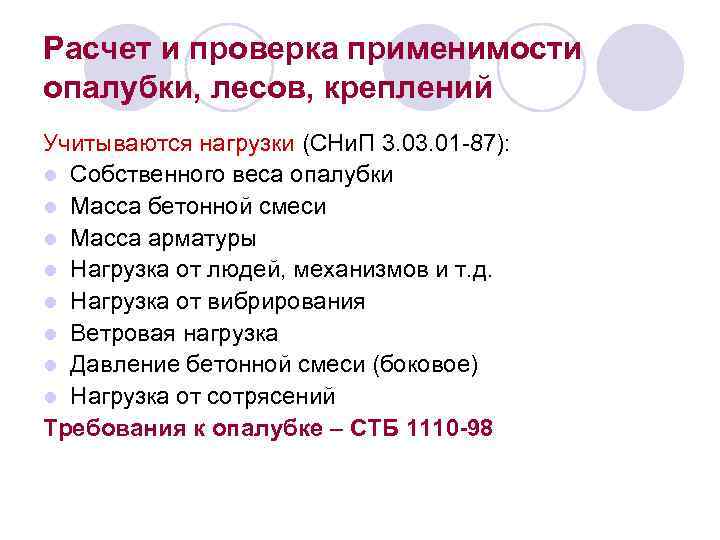

Расчет и проверка применимости опалубки, лесов, креплений Учитываются нагрузки (СНи. П 3. 01 -87): l Собственного веса опалубки l Масса бетонной смеси l Масса арматуры l Нагрузка от людей, механизмов и т. д. l Нагрузка от вибрирования l Ветровая нагрузка l Давление бетонной смеси (боковое) l Нагрузка от сотрясений Требования к опалубке – СТБ 1110 -98

Мелкощитовая опалубка щиты имеют площадь не более 3 кв. м масса не должна превышать 50 кг что позволяет при необходимости устанавливать опалубку вручную l выдерживает давление бетонной смеси до 0, 6 к. Па l габариты щитов подчинены модульному размеру (300 мм по ширине и 100 мм по высоте) l оборачиваемость щитов до 200 циклов l l недостатком мелкощитовых опалубок являются l большие трудозатраты на установку и снятие опалубки, l низкий уровень механизации

Опалубка ступенчатых фундаментов стаканного типа под колонны: а - из щитов на сшивных планках: 1 - закладной щит, 2 - накладной щит, 3 - опалубкапустотообразователь, 4 - опорный брус, 5 - тяж (скрутка), б — из инвентарных щитов: 1 — угловые щиты опалубки, 2 — схватки, 3 — опалубка верхней ступени, 4 — стаканообразователь, 5 - флажки

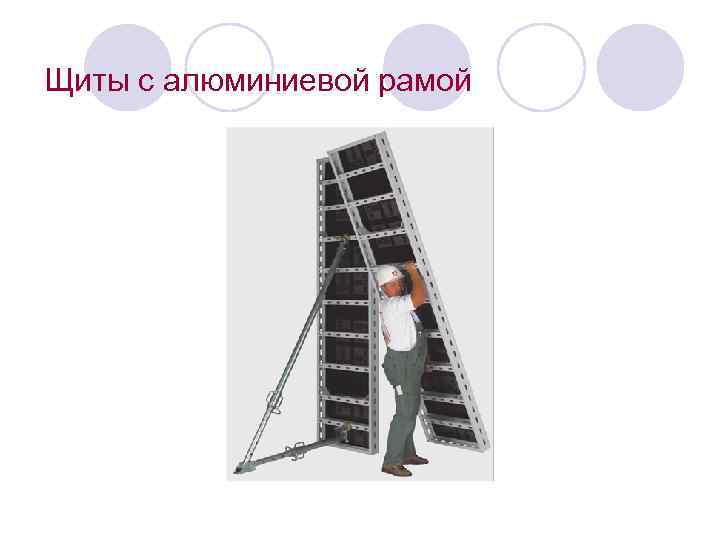

Щиты с алюминиевой рамой

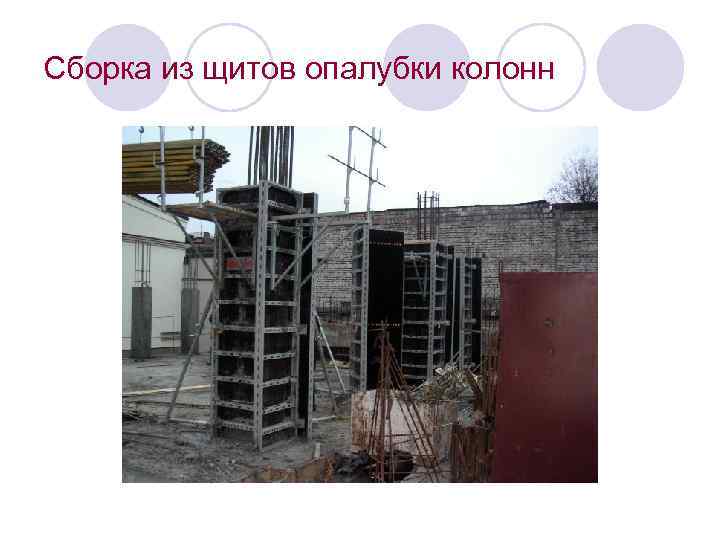

Сборка из щитов опалубки колонн

Технологичность монтажа определяется конструкцией соединительных элементов: В большинстве видов отечественных опалубок применяют замковые соединения в виде муфты или металлического стержня с чекой и болтовые соединения Недостаток - значительные трудозатраты при сборкеразборке, особенно при заклинивании l l зарубежный опыт основан на исключении болтовых соединений.

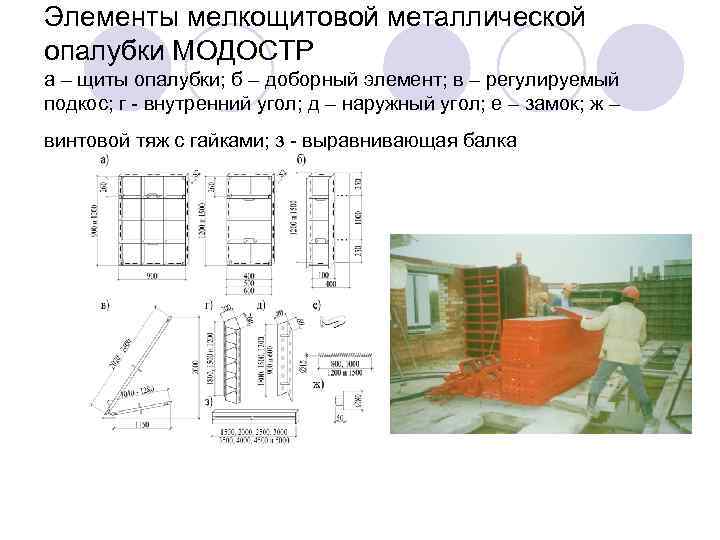

Элементы мелкощитовой металлической опалубки МОДОСТР а – щиты опалубки; б – доборный элемент; в – регулируемый подкос; г - внутренний угол; д – наружный угол; е – замок; ж – винтовой тяж с гайками; з - выравнивающая балка

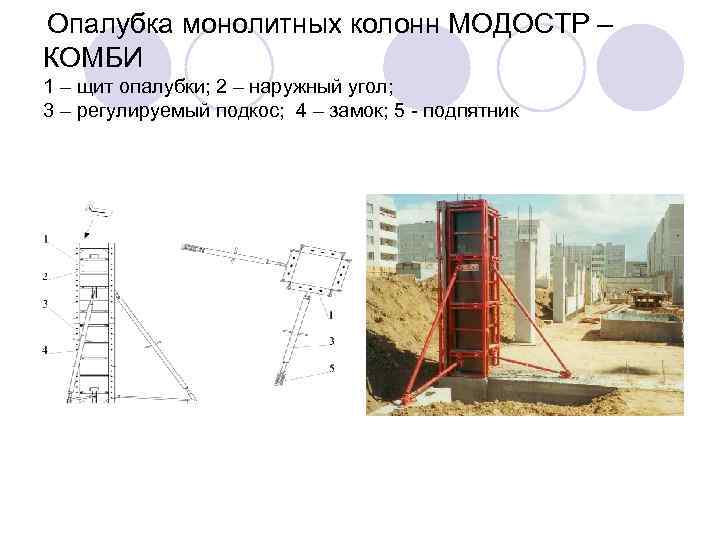

Опалубка монолитных колонн МОДОСТР – КОМБИ 1 – щит опалубки; 2 – наружный угол; 3 – регулируемый подкос; 4 – замок; 5 - подпятник

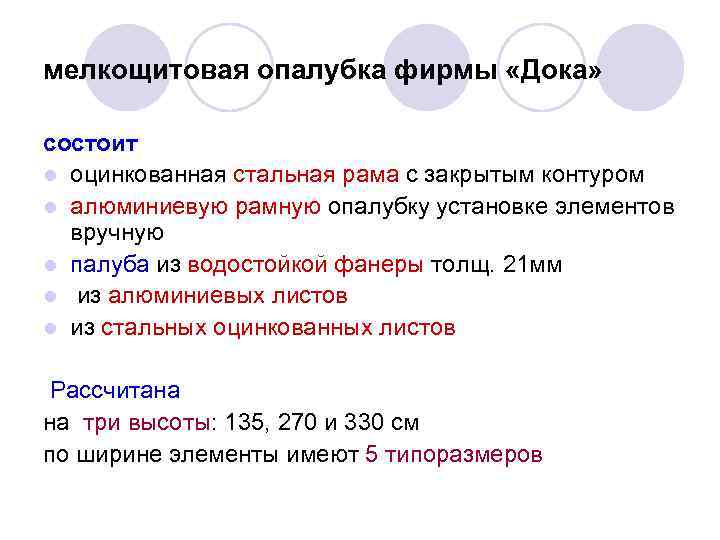

мелкощитовая опалубка фирмы «Дока» состоит l оцинкованная стальная рама с закрытым контуром l алюминиевую рамную опалубку установке элементов вручную l палуба из водостойкой фанеры толщ. 21 мм l из алюминиевых листов l из стальных оцинкованных листов Рассчитана на три высоты: 135, 270 и 330 см по ширине элементы имеют 5 типоразмеров

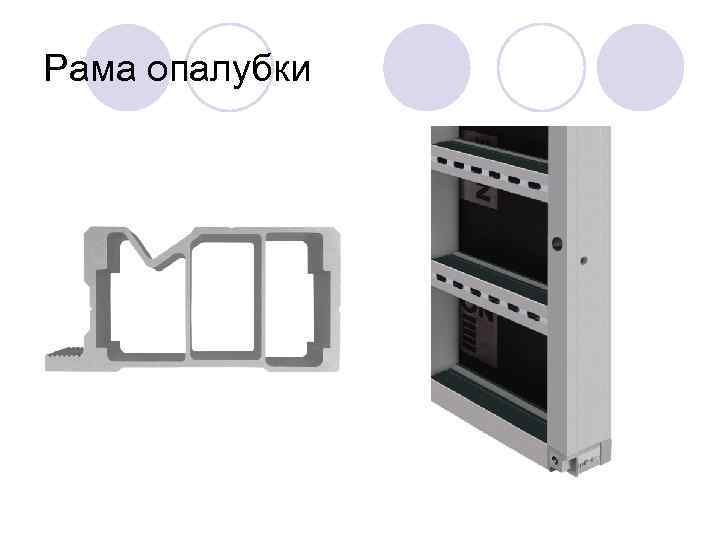

Рама опалубки

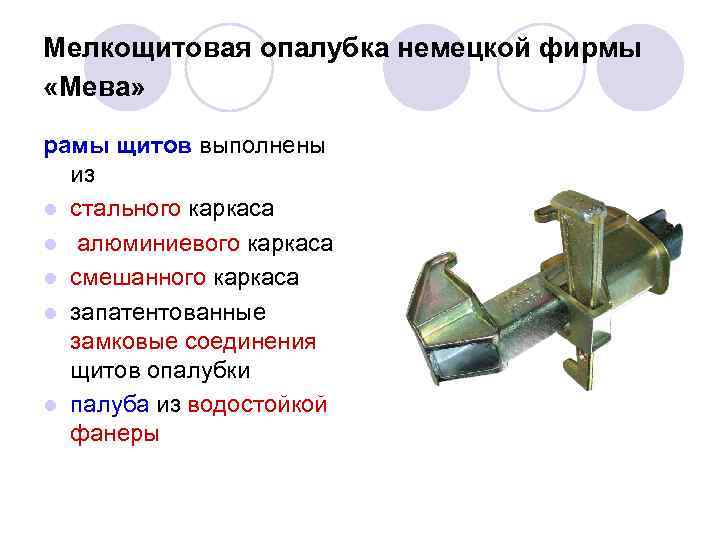

Мелкощитовая опалубка немецкой фирмы «Мева» рамы щитов выполнены из l стального каркаса l алюминиевого каркаса l смешанного каркаса l запатентованные замковые соединения щитов опалубки l палуба из водостойкой фанеры

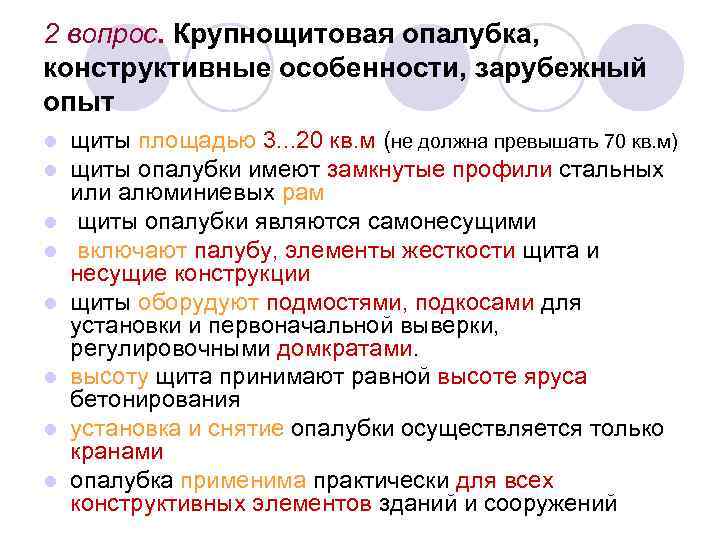

2 вопрос. Крупнощитовая опалубка, конструктивные особенности, зарубежный опыт l l l l щиты площадью 3. . . 20 кв. м (не должна превышать 70 кв. м) щиты опалубки имеют замкнутые профили стальных или алюминиевых рам щиты опалубки являются самонесущими включают палубу, элементы жесткости щита и несущие конструкции щиты оборудуют подмостями, подкосами для установки и первоначальной выверки, регулировочными домкратами. высоту щита принимают равной высоте яруса бетонирования установка и снятие опалубки осуществляется только кранами опалубка применима практически для всех конструктивных элементов зданий и сооружений

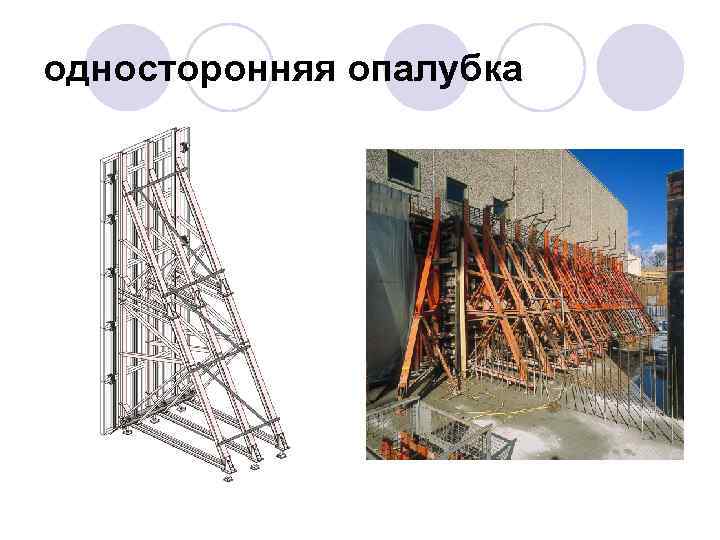

односторонняя опалубка

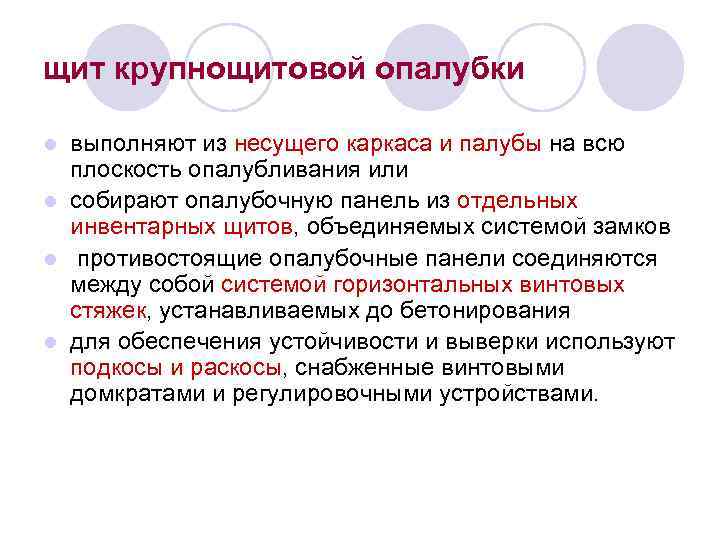

щит крупнощитовой опалубки выполняют из несущего каркаса и палубы на всю плоскость опалубливания или l собирают опалубочную панель из отдельных инвентарных щитов, объединяемых системой замков l противостоящие опалубочные панели соединяются между собой системой горизонтальных винтовых стяжек, устанавливаемых до бетонирования l для обеспечения устойчивости и выверки используют подкосы и раскосы, снабженные винтовыми домкратами и регулировочными устройствами. l

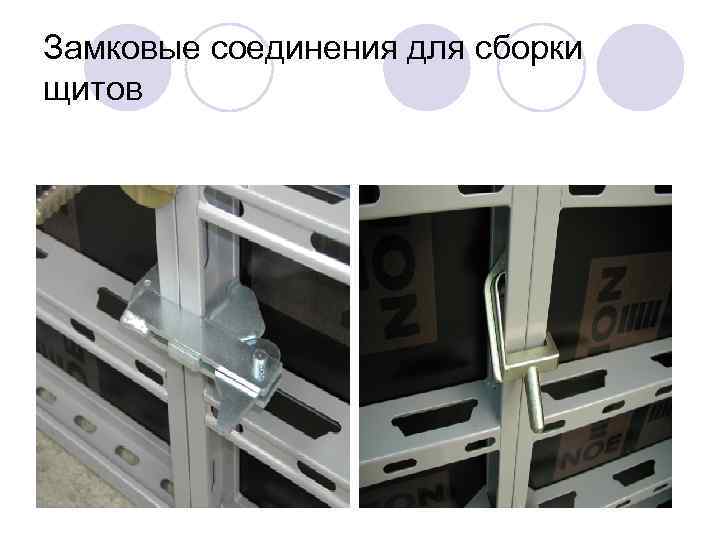

Замковые соединения для сборки щитов

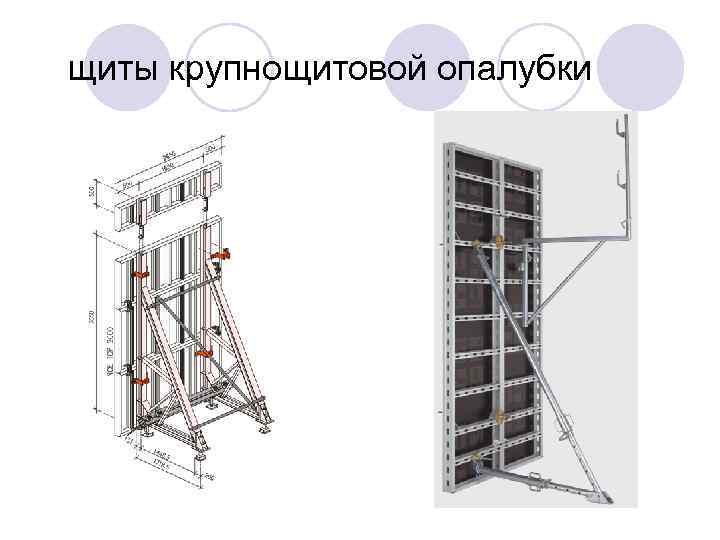

щиты крупнощитовой опалубки

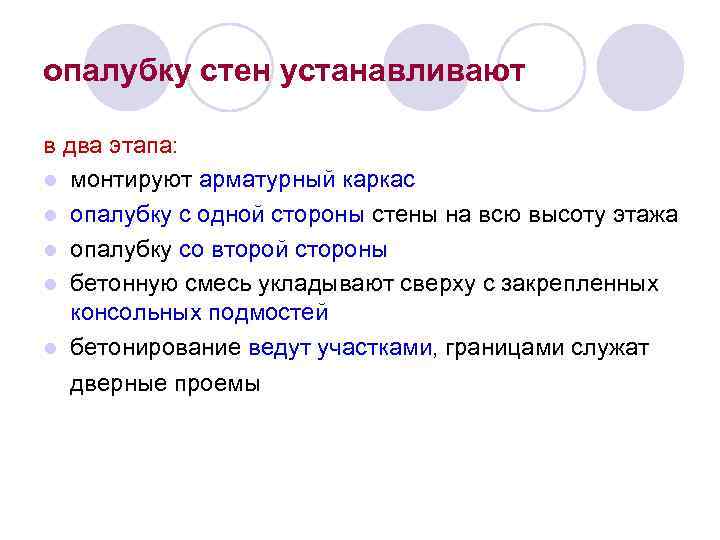

опалубку стен устанавливают в два этапа: l монтируют арматурный каркас l опалубку с одной стороны стены на всю высоту этажа l опалубку со второй стороны l бетонную смесь укладывают сверху с закрепленных консольных подмостей l бетонирование ведут участками, границами служат дверные проемы

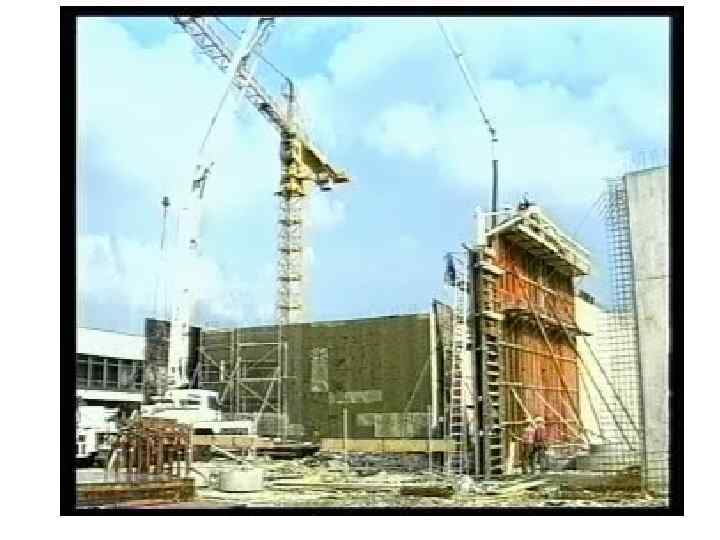

Сборка опалубки стен

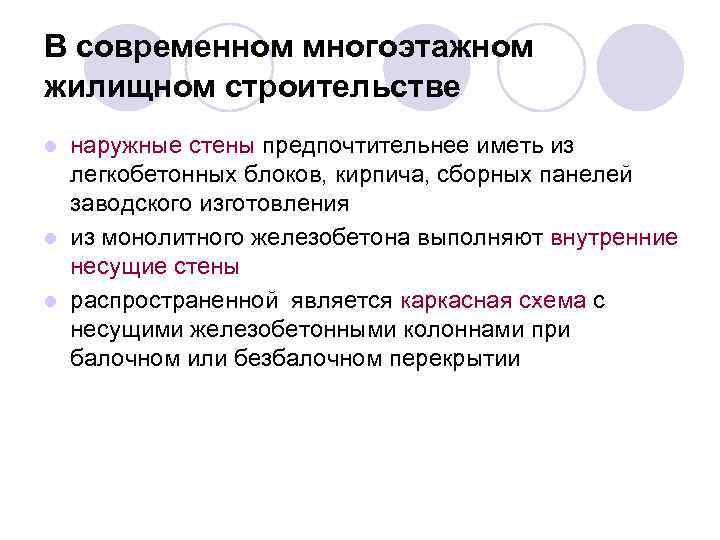

В современном многоэтажном жилищном строительстве наружные стены предпочтительнее иметь из легкобетонных блоков, кирпича, сборных панелей заводского изготовления l из монолитного железобетона выполняют внутренние несущие стены l распространенной является каркасная схема с несущими железобетонными колоннами при балочном или безбалочном перекрытии l

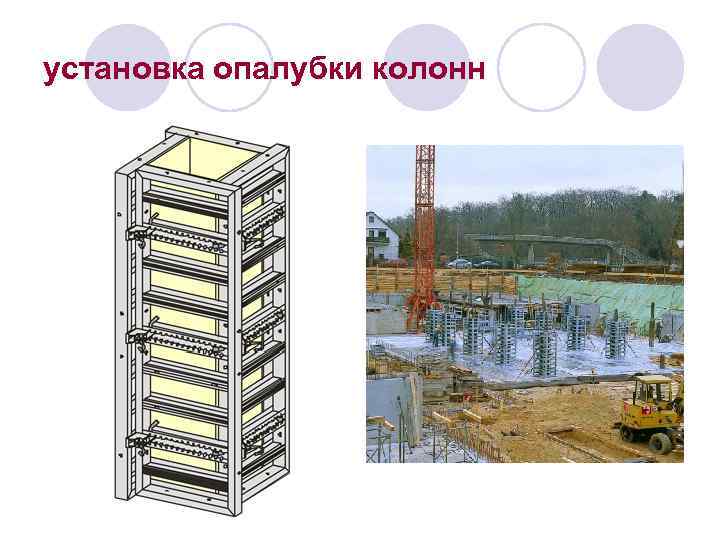

установка опалубки колонн

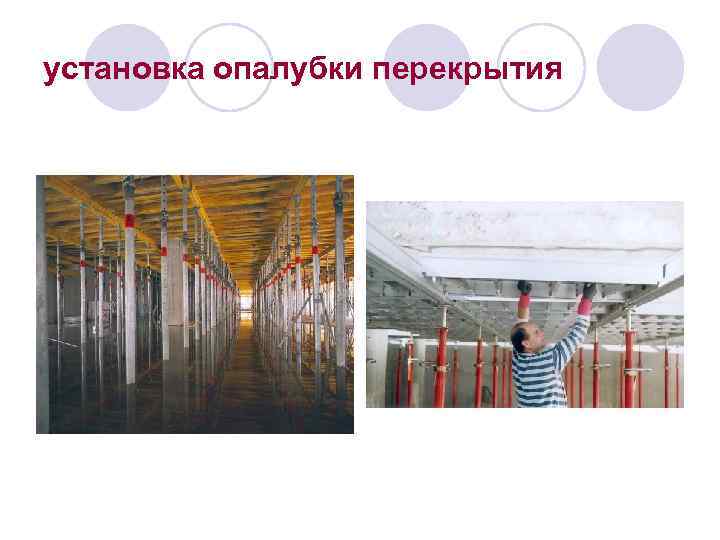

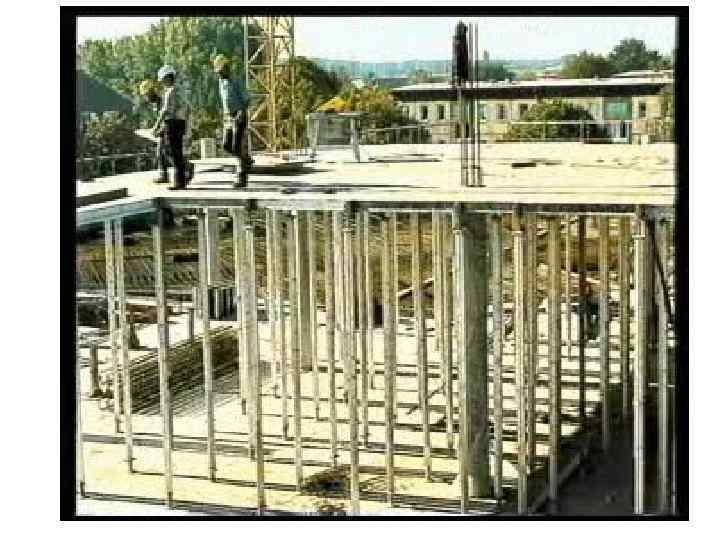

установка опалубки перекрытия

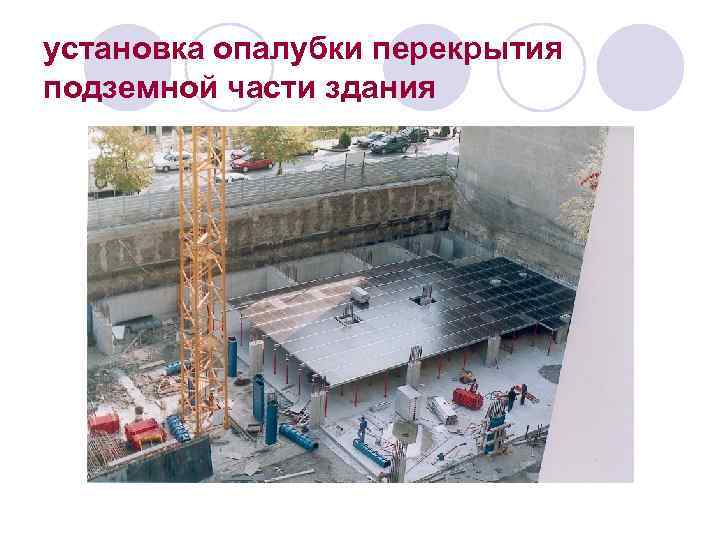

установка опалубки перекрытия подземной части здания

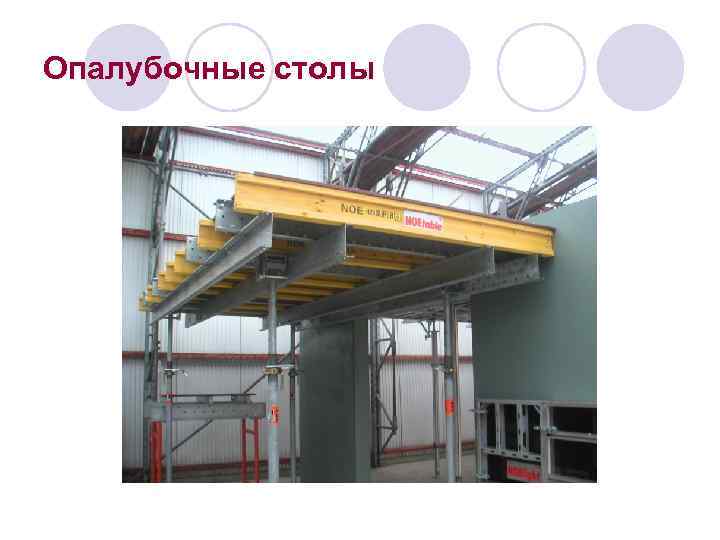

Опалубочные столы

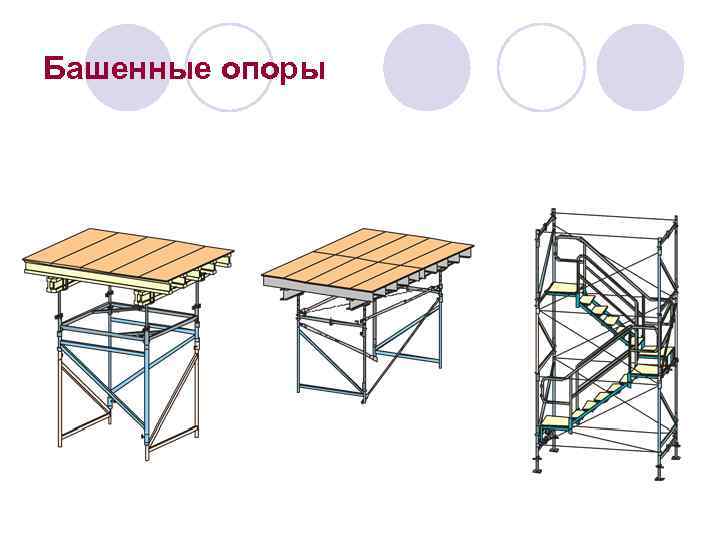

Башенные опоры

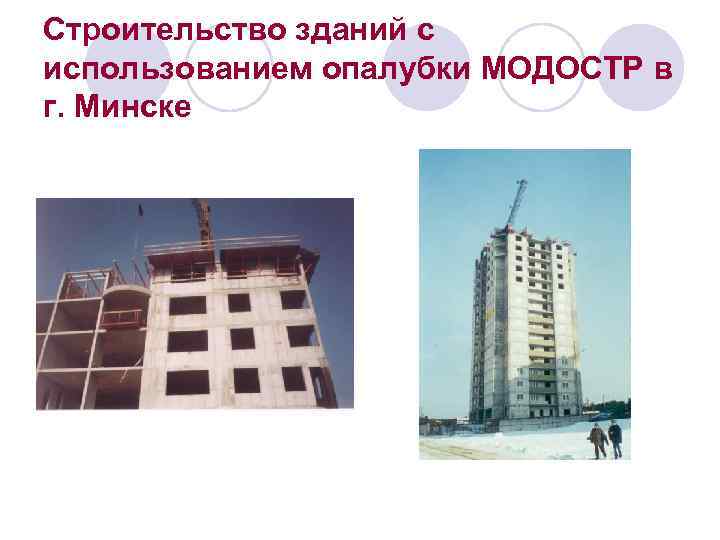

Строительство зданий с использованием опалубки МОДОСТР в г. Минске

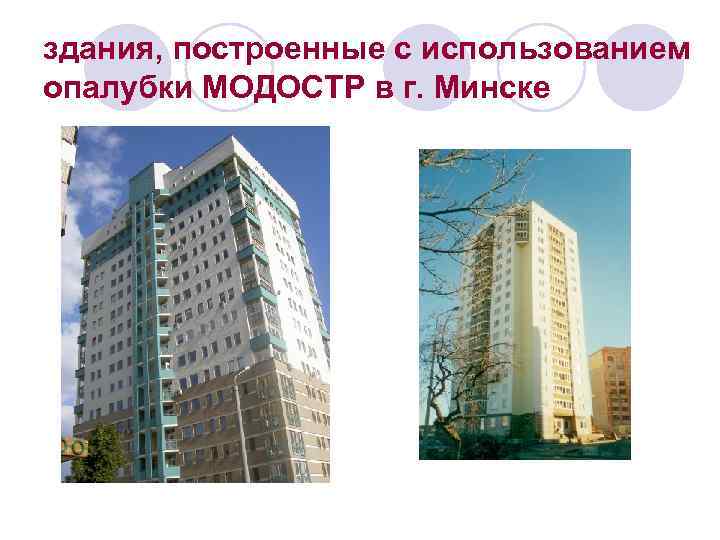

здания, построенные с использованием опалубки МОДОСТР в г. Минске

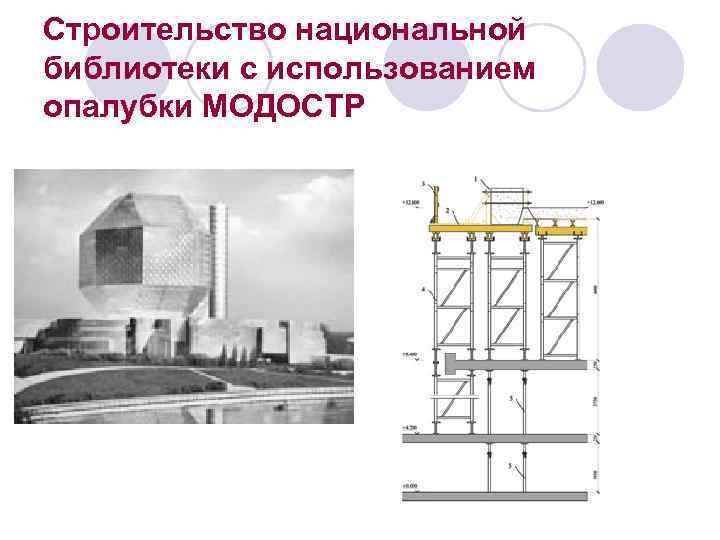

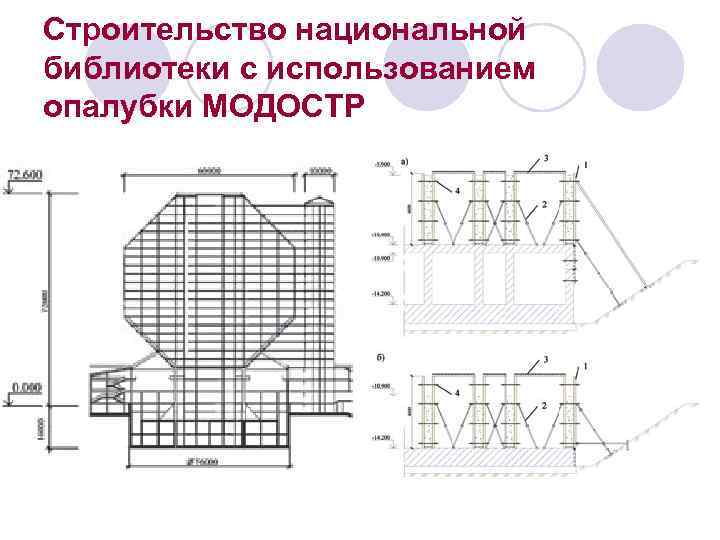

Строительство национальной библиотеки с использованием опалубки МОДОСТР

Строительство национальной библиотеки с использованием опалубки МОДОСТР

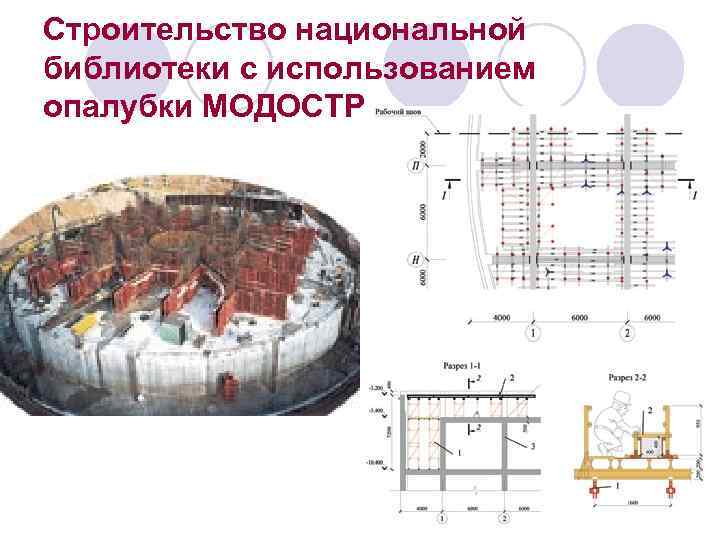

Строительство национальной библиотеки с использованием опалубки МОДОСТР

Строительство национальной библиотеки с использованием опалубки МОДОСТР

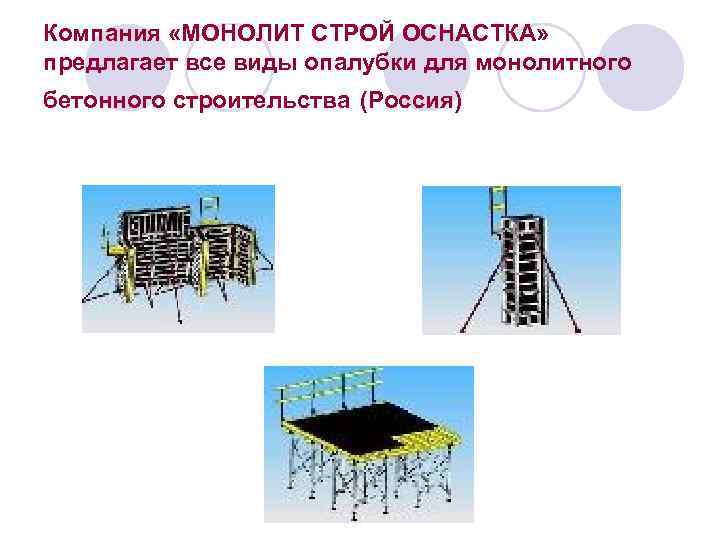

Компания «МОНОЛИТ СТРОЙ ОСНАСТКА» предлагает все виды опалубки для монолитного бетонного строительства (Россия)

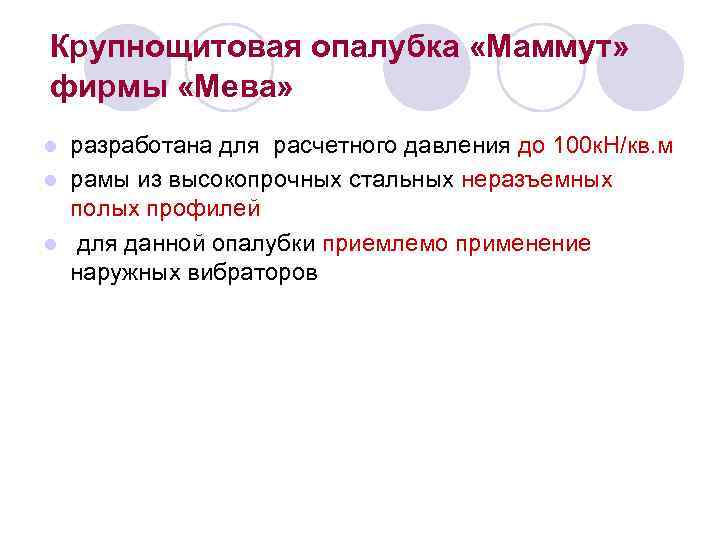

Крупнощитовая опалубка «Маммут» фирмы «Мева» разработана для расчетного давления до 100 к. Н/кв. м l рамы из высокопрочных стальных неразъемных полых профилей l для данной опалубки приемлемо применение наружных вибраторов l

опалубочная система фирмы «НОЕ» сочетающий экономичность и прочность стальной рамы с алюминиевыми элементами жесткости l Алюминиевая опалубка фирмы «НОЕ» имеет 4 типоразмера по ширине — 90, 75, 50 и 25 см, два по высоте — 265 и 132, 5 см, оборачиваемость щитов 60. . . 80 раз, рамы — 400 оборотов l Палуба из водостойкой 9 -слойной фанеры общей толщиной 15 мм или 4 -миллиметрового стального листа l

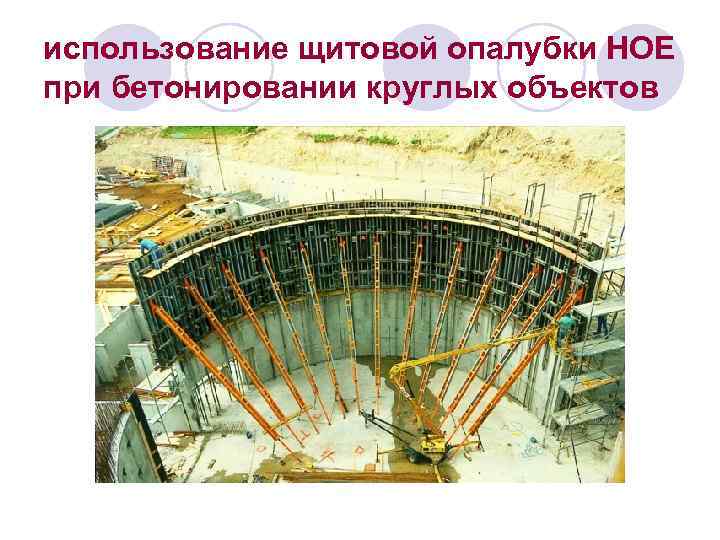

использование щитовой опалубки НОЕ при бетонировании круглых объектов

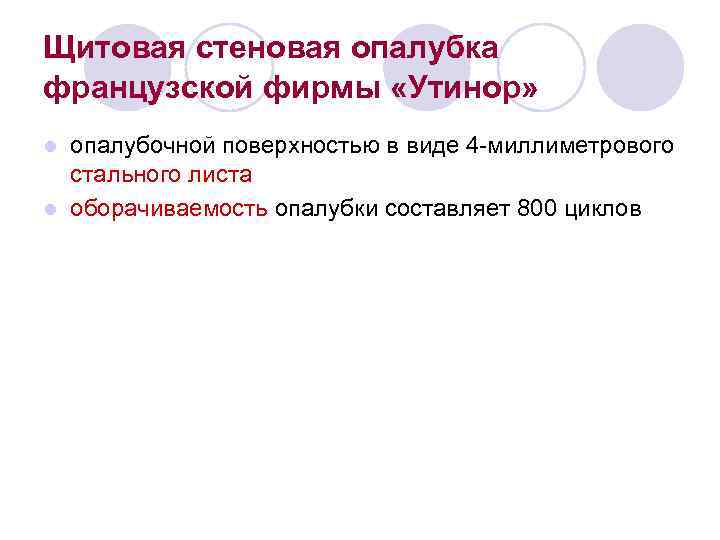

Щитовая стеновая опалубка французской фирмы «Утинор» опалубочной поверхностью в виде 4 -миллиметрового стального листа l оборачиваемость опалубки составляет 800 циклов l

3 вопрос. Блочная опалубка, конструктивные особенности это пространственная конструкция, собираемая из стальных щитов на разъемных или шарнирных креплениях (опалубочные блоки) или на сварке (блок - формы) l опалубочный блок состоит из несущих ферм и щитов, навешиваемых на фермы с помощью натяжных крюков l в углах щиты соединены замками, которые позволяют опалубливающим поверхностям перемещаться относительно друга без отсоединения. l

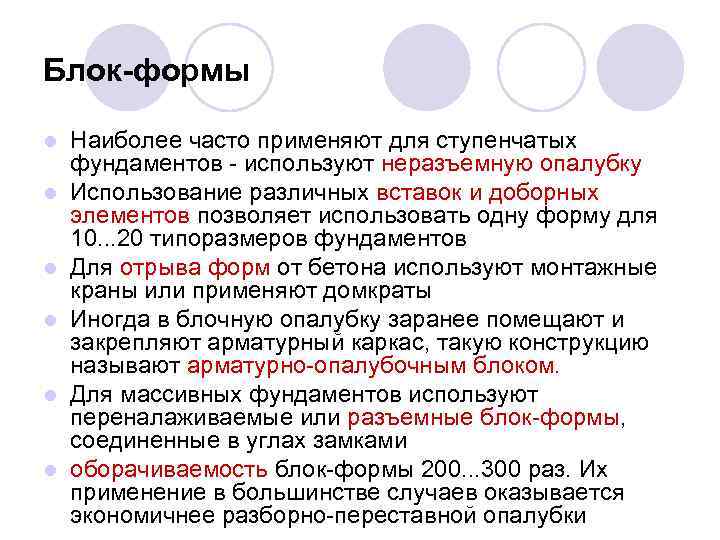

Блок-формы l l l Наиболее часто применяют для ступенчатых фундаментов - используют неразъемную опалубку Использование различных вставок и доборных элементов позволяет использовать одну форму для 10. . . 20 типоразмеров фундаментов Для отрыва форм от бетона используют монтажные краны или применяют домкраты Иногда в блочную опалубку заранее помещают и закрепляют арматурный каркас, такую конструкцию называют арматурно-опалубочным блоком. Для массивных фундаментов используют переналаживаемые или разъемные блок-формы, соединенные в углах замками оборачиваемость блок-формы 200. . . 300 раз. Их применение в большинстве случаев оказывается экономичнее разборно-переставной опалубки

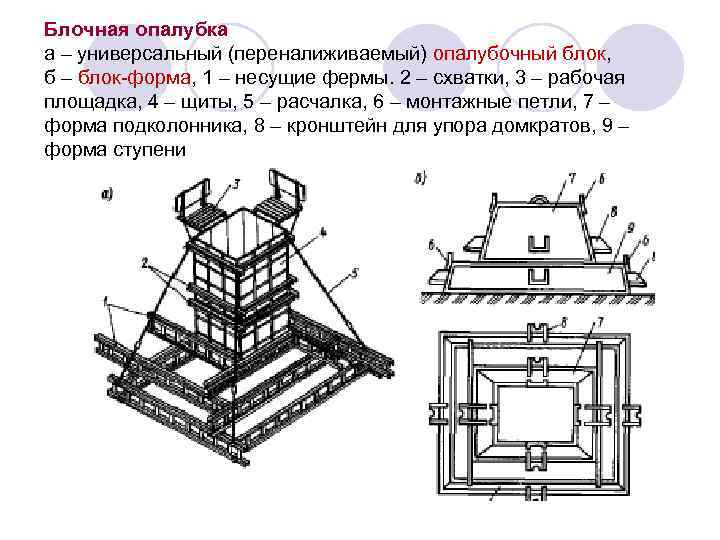

Блочная опалубка а – универсальный (переналиживаемый) опалубочный блок, б – блок-форма, 1 – несущие фермы. 2 – схватки, 3 – рабочая площадка, 4 – щиты, 5 – расчалка, 6 – монтажные петли, 7 – форма подколонника, 8 – кронштейн для упора домкратов, 9 – форма ступени

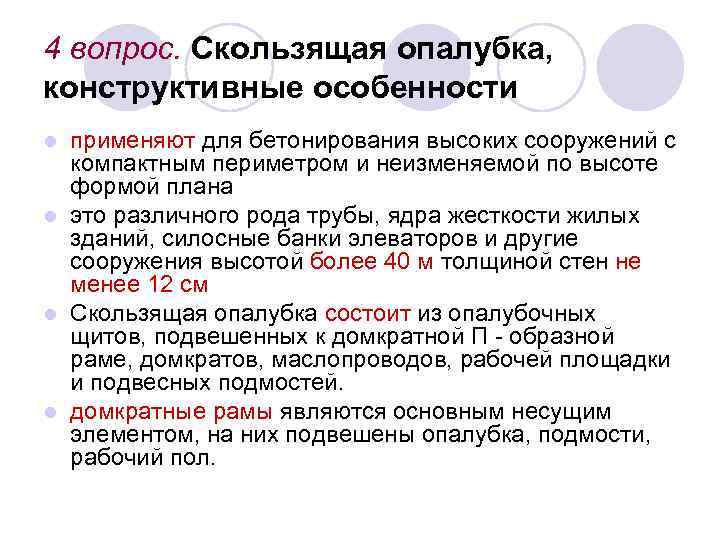

4 вопрос. Скользящая опалубка, конструктивные особенности применяют для бетонирования высоких сооружений с компактным периметром и неизменяемой по высоте формой плана l это различного рода трубы, ядра жесткости жилых зданий, силосные банки элеваторов и другие сооружения высотой более 40 м толщиной стен не менее 12 см l Скользящая опалубка состоит из опалубочных щитов, подвешенных к домкратной П - образной раме, домкратов, маслопроводов, рабочей площадки и подвесных подмостей. l домкратные рамы являются основным несущим элементом, на них подвешены опалубка, подмости, рабочий пол. l

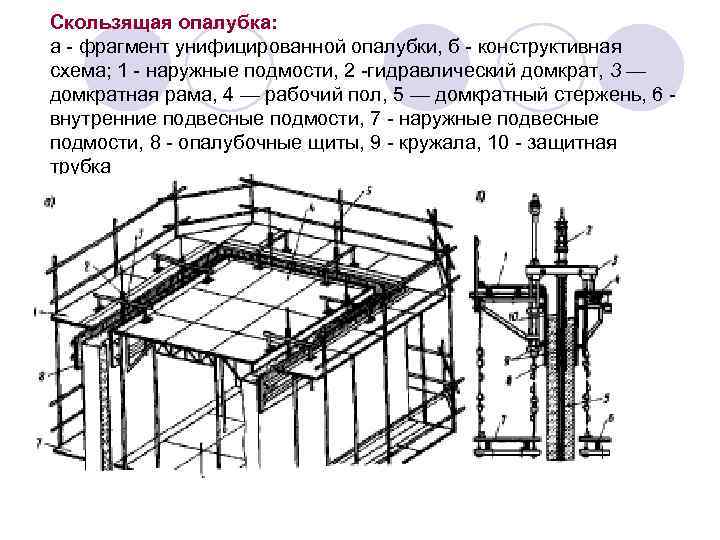

Скользящая опалубка: а - фрагмент унифицированной опалубки, б - конструктивная схема; 1 - наружные подмости, 2 -гидравлический домкрат, 3 — домкратная рама, 4 — рабочий пол, 5 — домкратный стержень, 6 внутренние подвесные подмости, 7 - наружные подвесные подмости, 8 - опалубочные щиты, 9 - кружала, 10 - защитная трубка

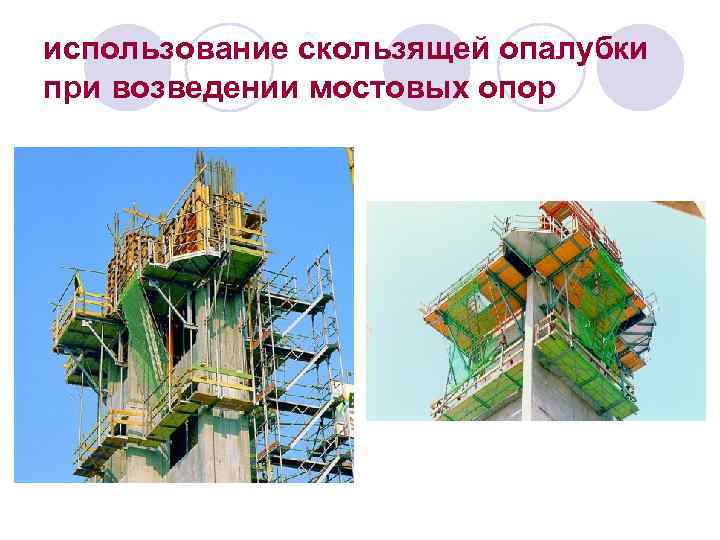

использование скользящей опалубки при возведении мостовых опор

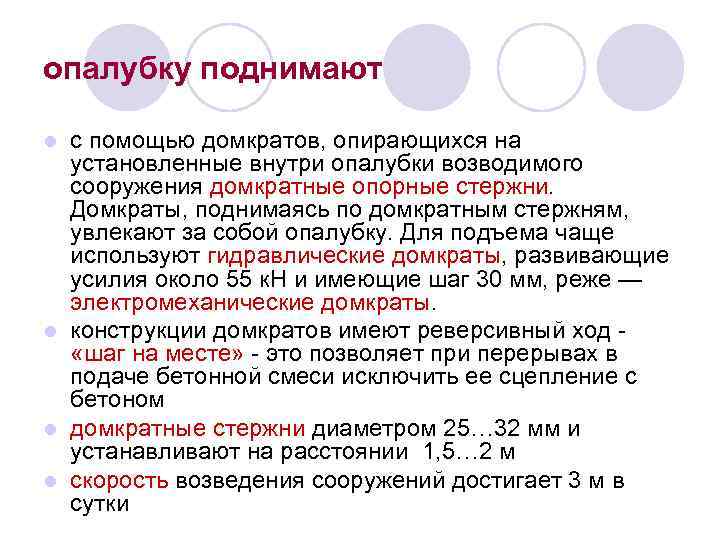

опалубку поднимают с помощью домкратов, опирающихся на установленные внутри опалубки возводимого сооружения домкратные опорные стержни. Домкраты, поднимаясь по домкратным стержням, увлекают за собой опалубку. Для подъема чаще используют гидравлические домкраты, развивающие усилия около 55 к. Н и имеющие шаг 30 мм, реже — электромеханические домкраты. l конструкции домкратов имеют реверсивный ход «шаг на месте» - это позволяет при перерывах в подаче бетонной смеси исключить ее сцепление с бетоном l домкратные стержни диаметром 25… 32 мм и устанавливают на расстоянии 1, 5… 2 м l скорость возведения сооружений достигает 3 м в сутки l

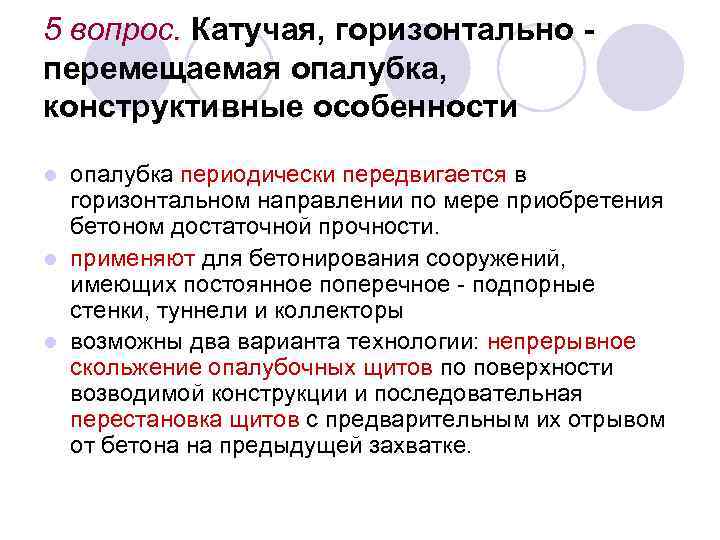

5 вопрос. Катучая, горизонтально перемещаемая опалубка, конструктивные особенности опалубка периодически передвигается в горизонтальном направлении по мере приобретения бетоном достаточной прочности. l применяют для бетонирования сооружений, имеющих постоянное поперечное - подпорные стенки, туннели и коллекторы l возможны два варианта технологии: непрерывное скольжение опалубочных щитов по поверхности возводимой конструкции и последовательная перестановка щитов с предварительным их отрывом от бетона на предыдущей захватке. l

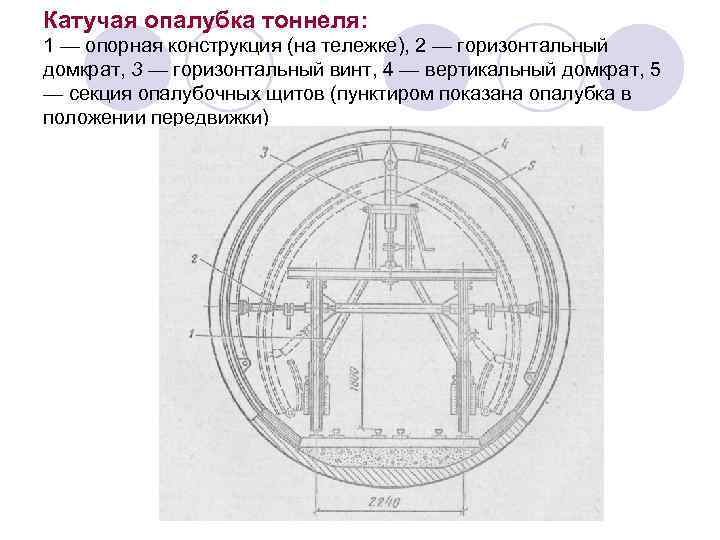

Катучая опалубка тоннеля: 1 — опорная конструкция (на тележке), 2 — горизонтальный домкрат, 3 — горизонтальный винт, 4 — вертикальный домкрат, 5 — секция опалубочных щитов (пунктиром показана опалубка в положении передвижки)

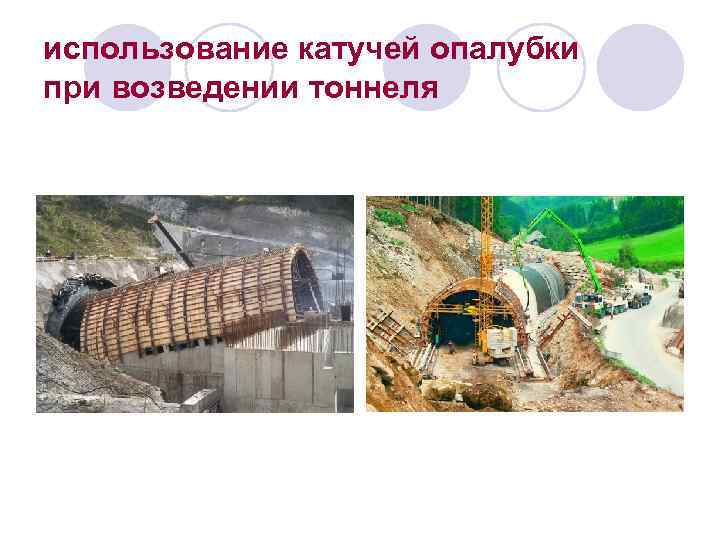

использование катучей опалубки при возведении тоннеля

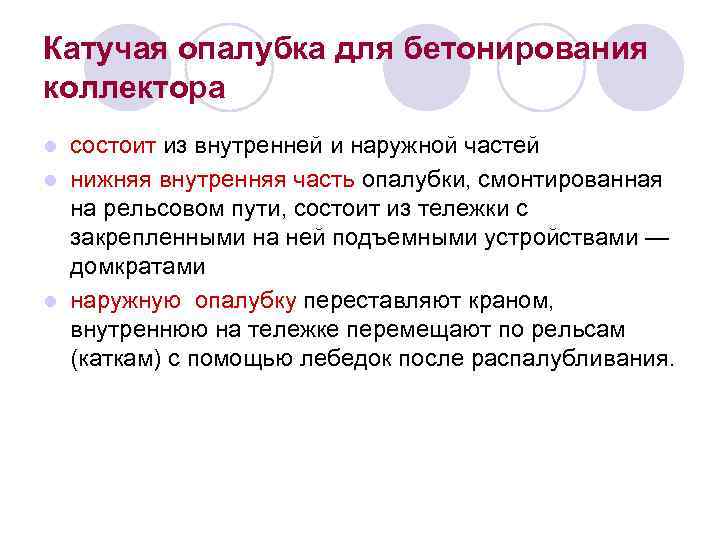

Катучая опалубка для бетонирования коллектора состоит из внутренней и наружной частей l нижняя внутренняя часть опалубки, смонтированная на рельсовом пути, состоит из тележки с закрепленными на ней подъемными устройствами — домкратами l наружную опалубку переставляют краном, внутреннюю на тележке перемещают по рельсам (каткам) с помощью лебедок после распалубливания. l

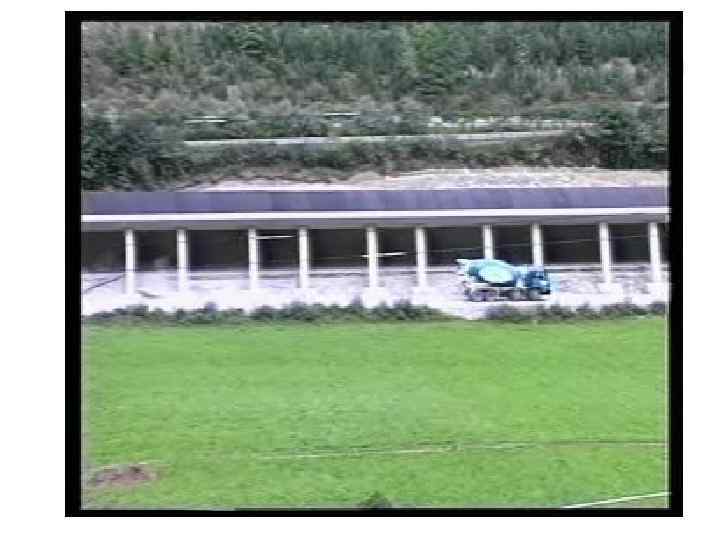

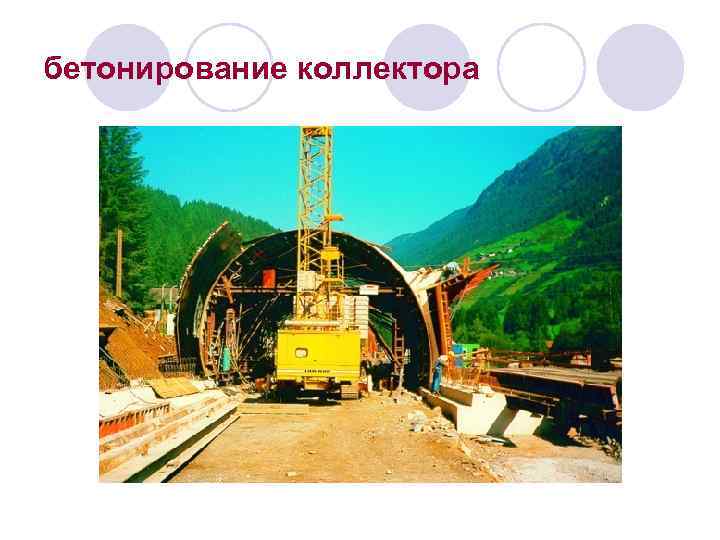

бетонирование коллектора

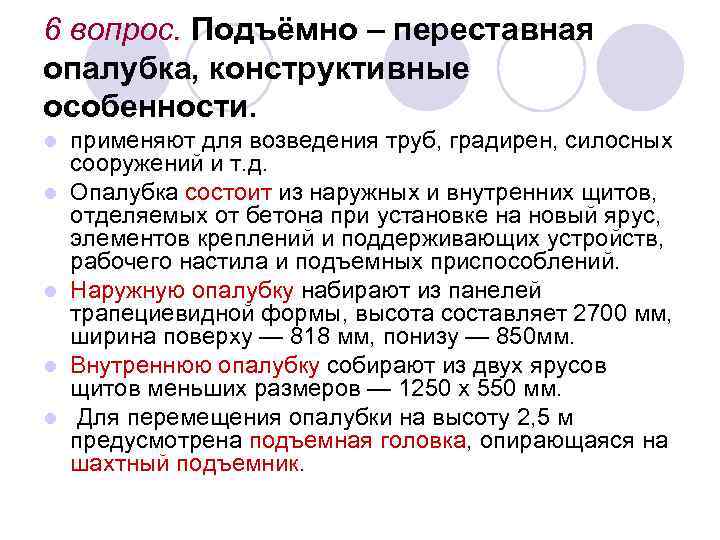

6 вопрос. Подъёмно – переставная опалубка, конструктивные особенности. l l l применяют для возведения труб, градирен, силосных сооружений и т. д. Опалубка состоит из наружных и внутренних щитов, отделяемых от бетона при установке на новый ярус, элементов креплений и поддерживающих устройств, рабочего настила и подъемных приспособлений. Наружную опалубку набирают из панелей трапециевидной формы, высота составляет 2700 мм, ширина поверху — 818 мм, понизу — 850 мм. Внутреннюю опалубку собирают из двух ярусов щитов меньших размеров — 1250 х 550 мм. Для перемещения опалубки на высоту 2, 5 м предусмотрена подъемная головка, опирающаяся на шахтный подъемник.

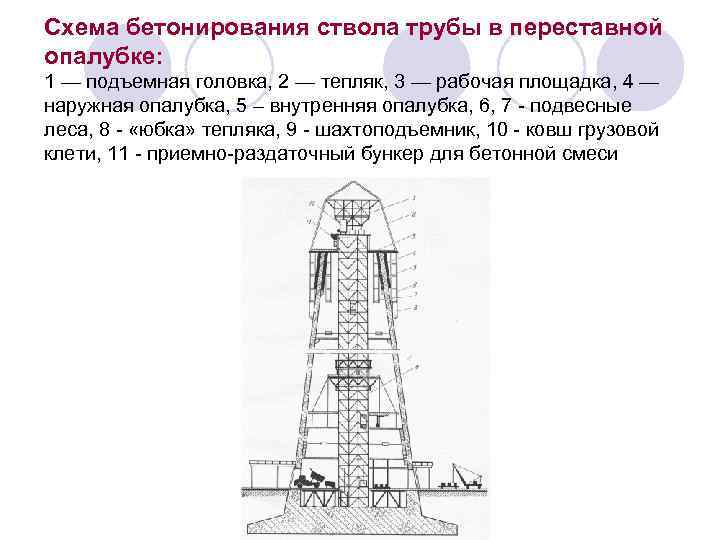

Схема бетонирования ствола трубы в переставной опалубке: 1 — подъемная головка, 2 — тепляк, 3 — рабочая площадка, 4 — наружная опалубка, 5 – внутренняя опалубка, 6, 7 - подвесные леса, 8 - «юбка» тепляка, 9 - шахтоподъемник, 10 - ковш грузовой клети, 11 - приемно-раздаточный бункер для бетонной смеси

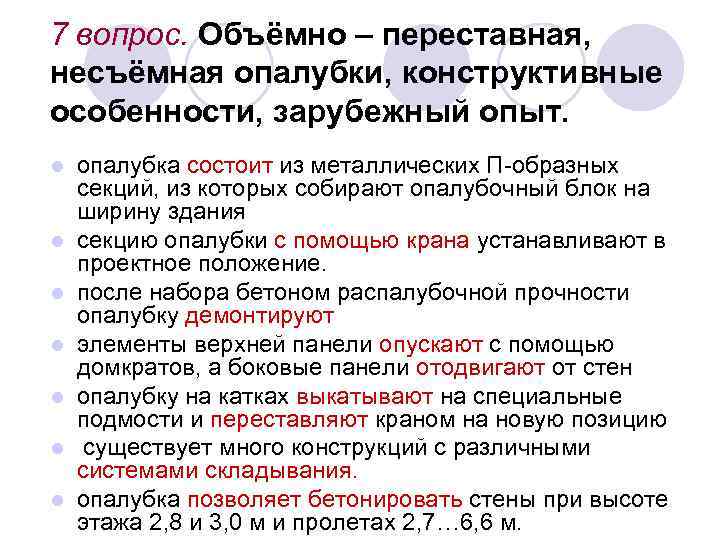

7 вопрос. Объёмно – переставная, несъёмная опалубки, конструктивные особенности, зарубежный опыт. l l l l опалубка состоит из металлических П-образных секций, из которых собирают опалубочный блок на ширину здания секцию опалубки с помощью крана устанавливают в проектное положение. после набора бетоном распалубочной прочности опалубку демонтируют элементы верхней панели опускают с помощью домкратов, а боковые панели отодвигают от стен опалубку на катках выкатывают на специальные подмости и переставляют краном на новую позицию существует много конструкций с различными системами складывания. опалубка позволяет бетонировать стены при высоте этажа 2, 8 и 3, 0 м и пролетах 2, 7… 6, 6 м.

Унифицированная объемно-переставная опалубка конструкции ЦНИИОМТП: 1 - опалубка маяков, 2 - центральная вставка, 3 - Г-образный щит, 4 - распалубочный винт, 5 -шарнирный распалубочный механизм, 6 - регулируемый подкос, 7 - катки, 8 - винтовой домкрат, 9 подмости торцевых стен, 10 — щит торцовой стены

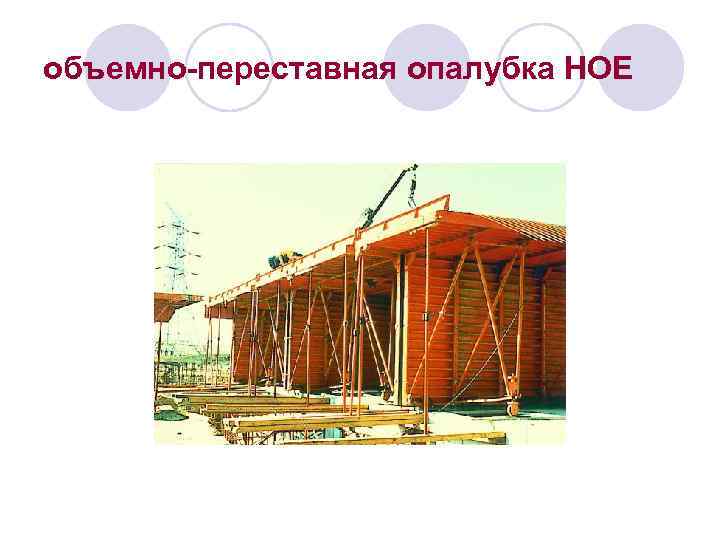

объемно-переставная опалубка НОЕ

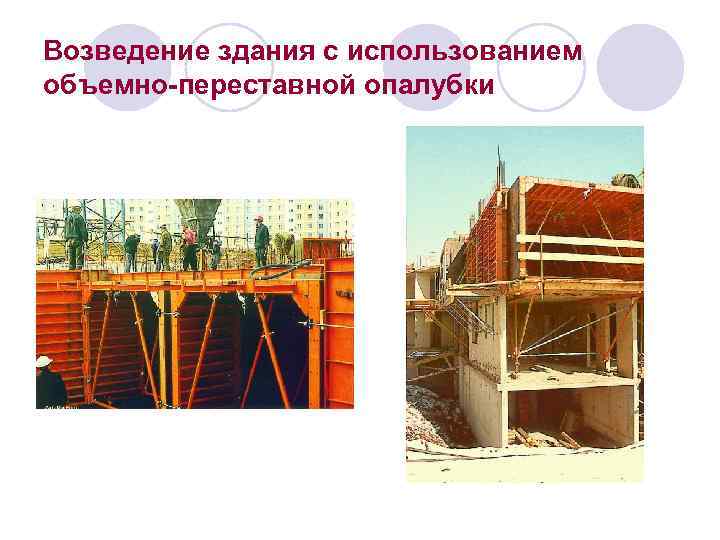

Возведение здания с использованием объемно-переставной опалубки

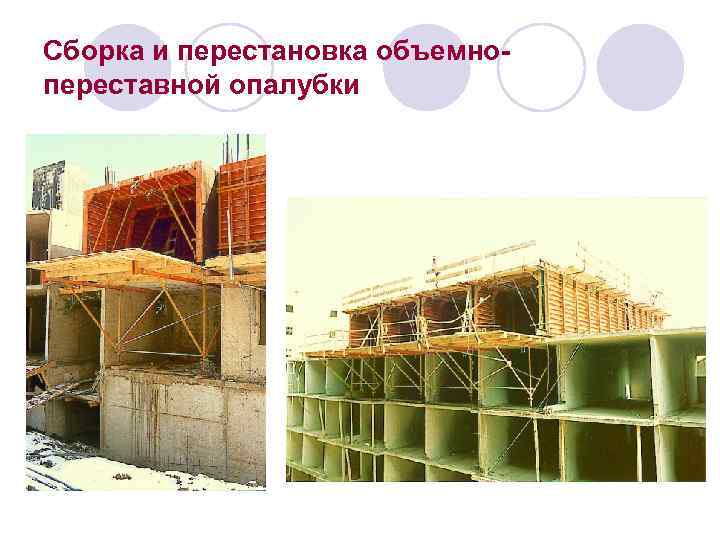

Сборка и перестановка объемнопереставной опалубки

бетонирование стен здания

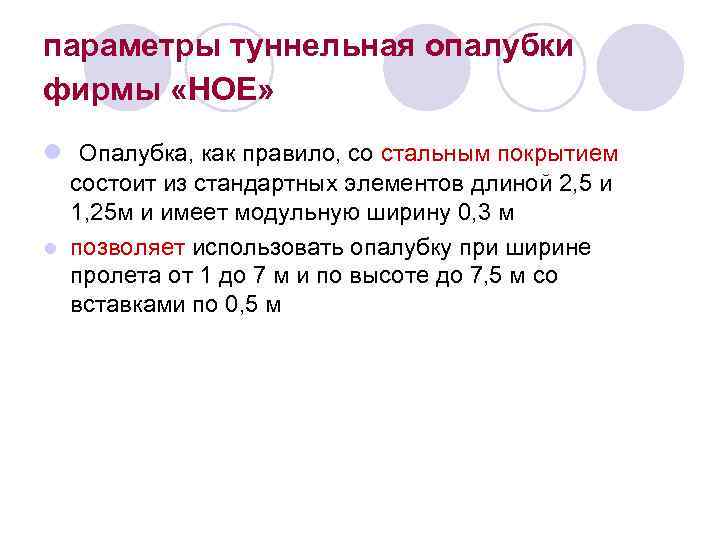

параметры туннельная опалубки фирмы «НОЕ» l Опалубка, как правило, со стальным покрытием состоит из стандартных элементов длиной 2, 5 и 1, 25 м и имеет модульную ширину 0, 3 м l позволяет использовать опалубку при ширине пролета от 1 до 7 м и по высоте до 7, 5 м со вставками по 0, 5 м

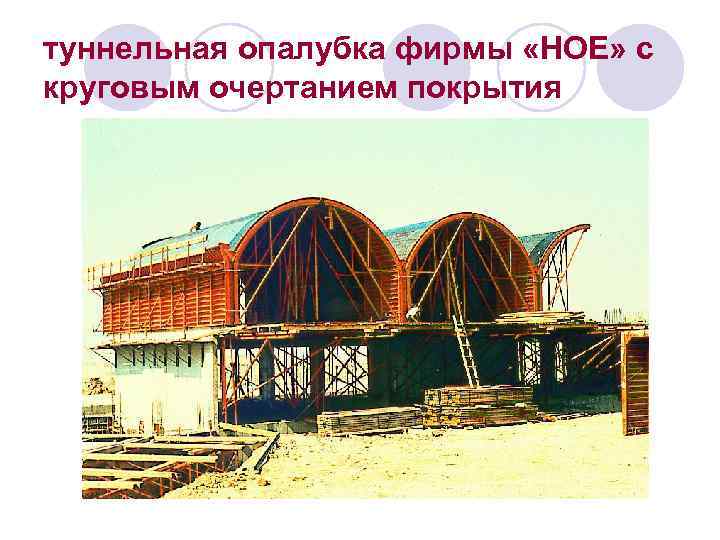

туннельная опалубка фирмы «НОЕ» с круговым очертанием покрытия

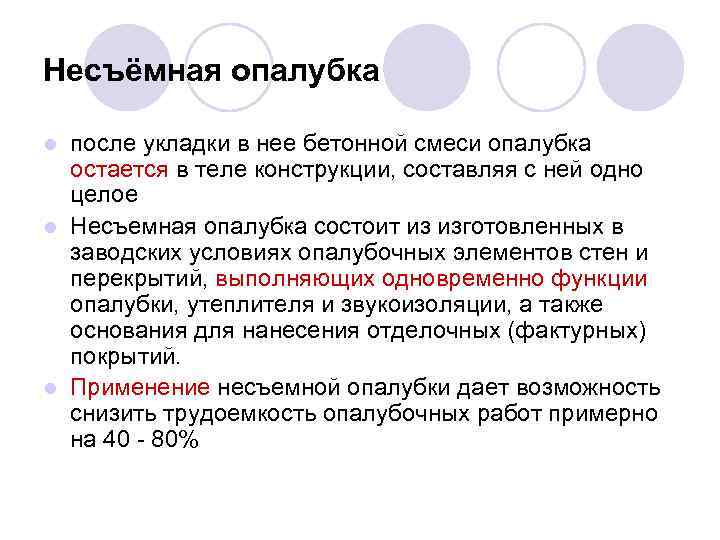

Несъёмная опалубка после укладки в нее бетонной смеси опалубка остается в теле конструкции, составляя с ней одно целое l Несъемная опалубка состоит из изготовленных в заводских условиях опалубочных элементов стен и перекрытий, выполняющих одновременно функции опалубки, утеплителя и звукоизоляции, а также основания для нанесения отделочных (фактурных) покрытий. l Применение несъемной опалубки дает возможность снизить трудоемкость опалубочных работ примерно на 40 - 80% l

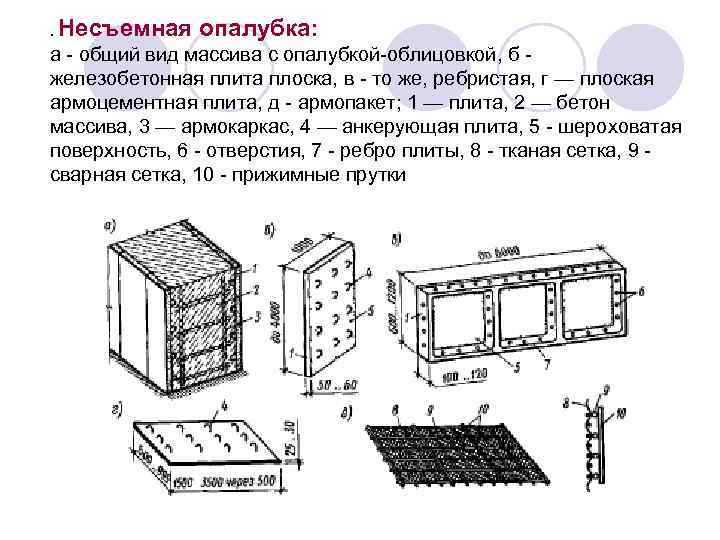

. Несъемная опалубка: а - общий вид массива с опалубкой-облицовкой, б железобетонная плита плоска, в - то же, ребристая, г — плоская армоцементная плита, д - армопакет; 1 — плита, 2 — бетон массива, 3 — армокаркас, 4 — анкерующая плита, 5 - шероховатая поверхность, 6 - отверстия, 7 - ребро плиты, 8 - тканая сетка, 9 сварная сетка, 10 - прижимные прутки

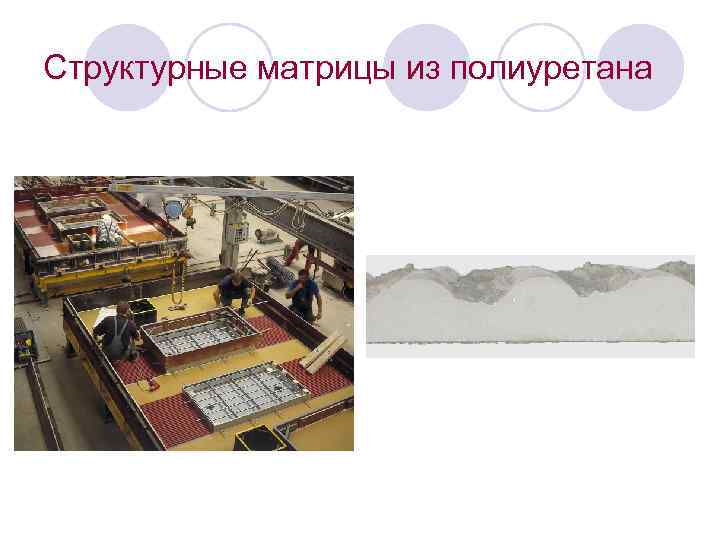

Структурные матрицы из полиуретана

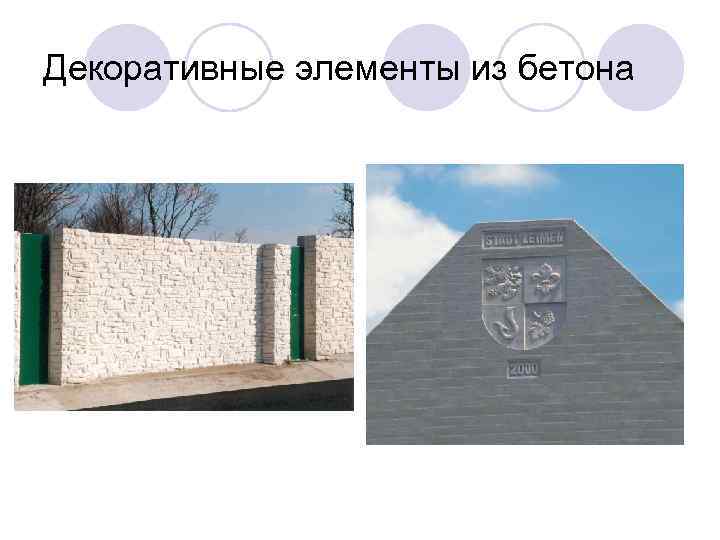

Декоративные элементы из бетона
