Технология ремонта сваркой (заваркой) дефектов кольцевых и продольных сварных швов Свечникова Наталья Чулицкий Алексей

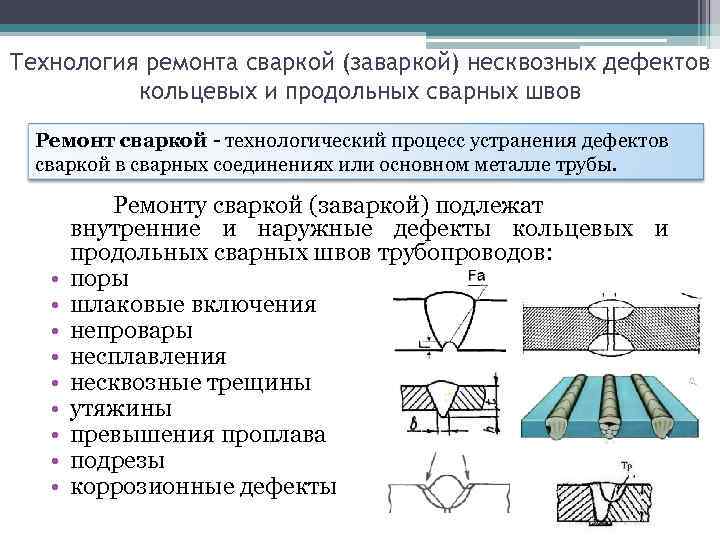

Технология ремонта сваркой (заваркой) несквозных дефектов кольцевых и продольных сварных швов Ремонт сваркой - технологический процесс устранения дефектов сваркой в сварных соединениях или основном металле трубы. • • • Ремонту сваркой (заваркой) подлежат внутренние и наружные дефекты кольцевых и продольных сварных швов трубопроводов: поры шлаковые включения непровары несплавления несквозные трещины утяжины превышения проплава подрезы коррозионные дефекты

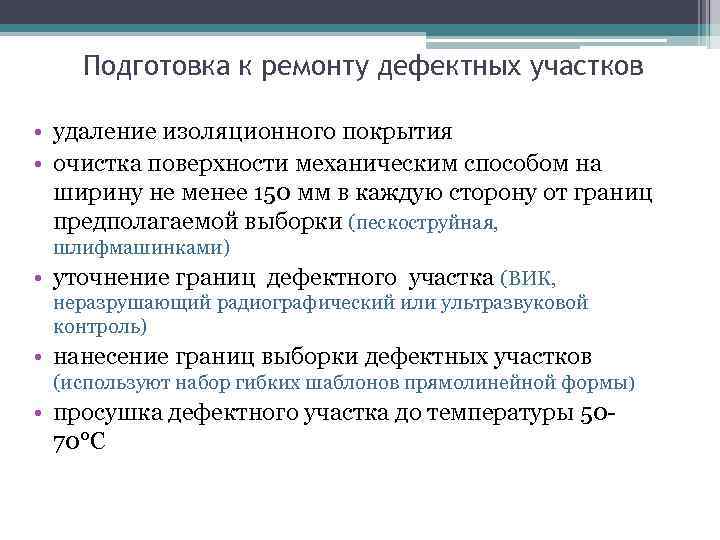

Подготовка к ремонту дефектных участков • удаление изоляционного покрытия • очистка поверхности механическим способом на ширину не менее 150 мм в каждую сторону от границ предполагаемой выборки (пескоструйная, шлифмашинками) • уточнение границ дефектного участка (ВИК, неразрушающий радиографический или ультразвуковой контроль) • нанесение границ выборки дефектных участков (используют набор гибких шаблонов прямолинейной формы) • просушка дефектного участка до температуры 5070°С

Выборка дефектного участка несквозная Если суммарная протяженность Протяженность деф. участка не дефектного участка не превышает: должна превышать: - для кольцевых сварных швов - - на трубах D 1420 мм - 500 мм 1/6 периметра трубы; (при длине деф-та ≤ 350 мм); - для продольных сварных швов - - на трубах диаметром 1220 мм - 430 мм 500 мм на любых двух метрах (при длине деф-та ≤ 250 мм); сварного шва - D 1020 мм - 360 мм (≤ 150 мм); - D 720 мм - 300 мм (≤ 100 мм); - D 530 мм - 215 мм (≤ 75 мм); Границы выборки наружных - D 426 мм - 155 мм (≤ 50 мм) дефектов и параметры сварного шва

Параметры выборки деф-ого участка, последоват-ть, параметры сварного шва при заварке несквозной выборки прямолинейной формы длиной до 150 мм (выборка и сварка за один этап)

Параметры выборки дефект. участка, последовательность и направление слоев шва при заварке сквозной выборки прямолинейной формы длиной до 250 мм (выборка и сварка за 2 этапа)

Минимальное количество слоев при сварке электродами с основным видом покрытия Глубина выборки, мм от 10 до 15 вкл. от 15 до 20 вкл. от 20 до 25 вкл. Количество слоев, не менее (без учета корневого при сквозной разделке) 4 5 6
