Технология ремонта лазерного принтера Обучающийся группы 142 р/м Обучающийся группы 142 р/ Каримулаев К. Т.

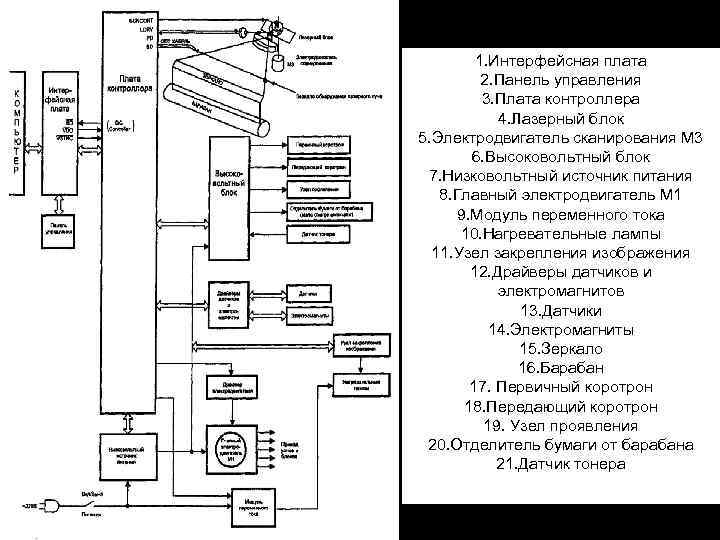

1. Интерфейсная плата 2. Панель управления 3. Плата контроллера 4. Лазерный блок 5. Электродвигатель сканирования М 3 6. Высоковольтный блок 7. Низковольтный источник питания 8. Главный электродвигатель М 1 9. Модуль переменного тока 10. Нагревательные лампы 11. Узел закрепления изображения 12. Драйверы датчиков и электромагнитов 13. Датчики 14. Электромагниты 15. Зеркало 16. Барабан 17. Первичный коротрон 18. Передающий коротрон 19. Узел проявления 20. Отделитель бумаги от барабана 21. Датчик тонера
Технология ремонта лазерных принтеров 1 Ролик захвата бумаги не затягивается бумага в принтере 2 Блока тормозной площадки и сепаратора для разделения и захвата только одного листа бумаги. 3 Фотоцилиндр изменяет проводимость под действием света 4 Узел фиксации изображения или «печка» Фиксация изображения происх одит с помощью входящих в состав тонера добавок, имеющих определенную температуру плавления. 5 Термодатчик контроль температуры печки
1 — Картридж; 2 — Узел переноса изображения; 3 — Узел закрепления изображения (печка).
1 — Ролик захвата бумаги; 2 — Тормозящая площадка (голубая полоска) с сепаратором (на фотографии не виден); 3 — Ролик переноса заряда (transfer roller), передающий бумаге статический заряд.
1 - Фотоцилиндр; 2 - Вал предварительного заряда; 3 - Магнитный вал.
1, 2 - Полупроводниковый лазер с фокусирующей линзой; 3 - Вращающееся зеркало; 4 Группа формирующих линз; 5 - Зеркало.

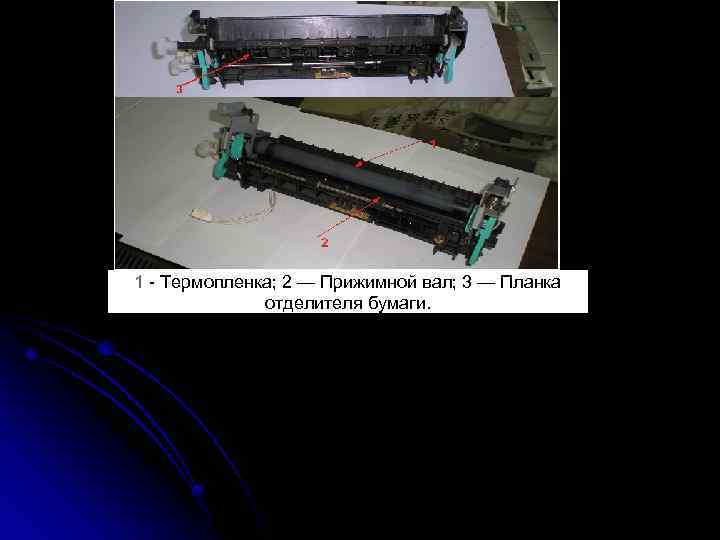

1 - Термопленка; 2 — Прижимной вал; 3 — Планка отделителя бумаги.
