Технология работ по переработке вагонов на сортировочных станциях

Технология работ по переработке вагонов на сортировочных станциях Занятие 2

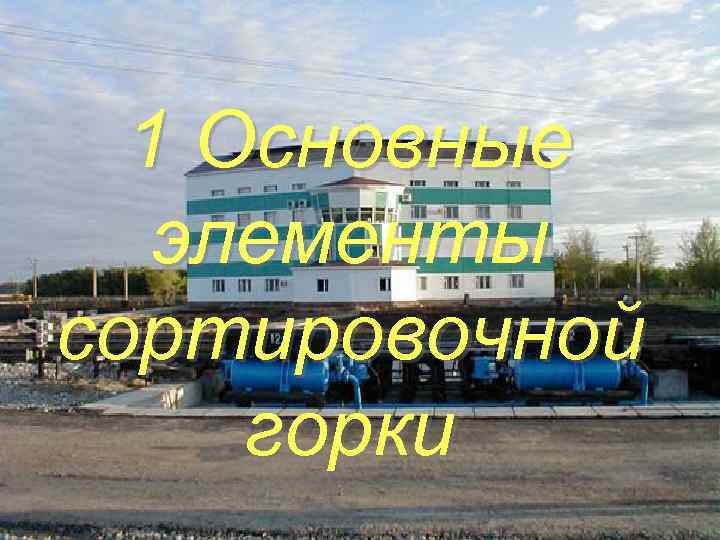

1 Основные элементы сортировочной горки

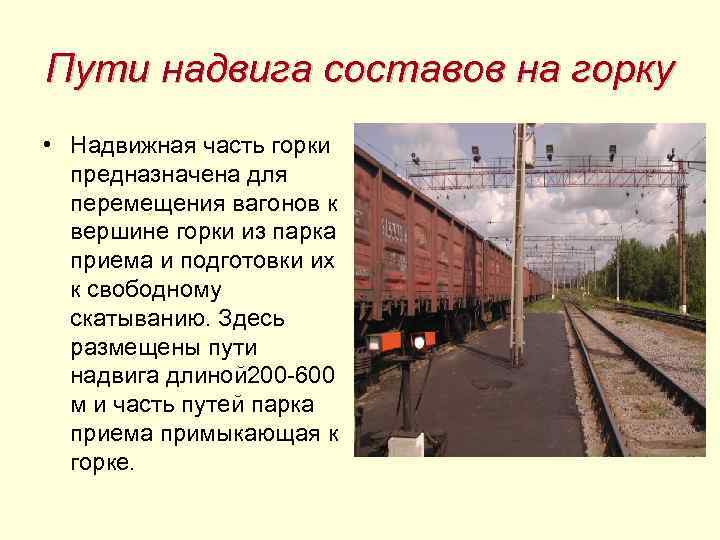

Пути надвига составов на горку • Надвижная часть горки предназначена для перемещения вагонов к вершине горки из парка приема и подготовки их к свободному скатыванию. Здесь размещены пути надвига длиной 200 -600 м и часть путей парка приема примыкающая к горке.

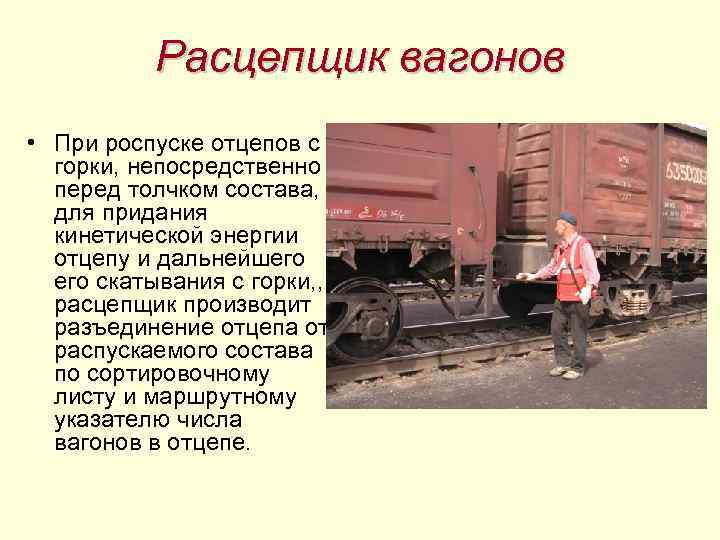

Расцепщик вагонов • При роспуске отцепов с горки, непосредственно перед толчком состава, для придания кинетической энергии отцепу и дальнейшего скатывания с горки, , расцепщик производит разъединение отцепа от распускаемого состава по сортировочному листу и маршрутному указателю числа вагонов в отцепе.

Пост горочной централизации • Служит для размещения аппаратуры ГАЦ и оперативного управления процессом роспуска отцепов.

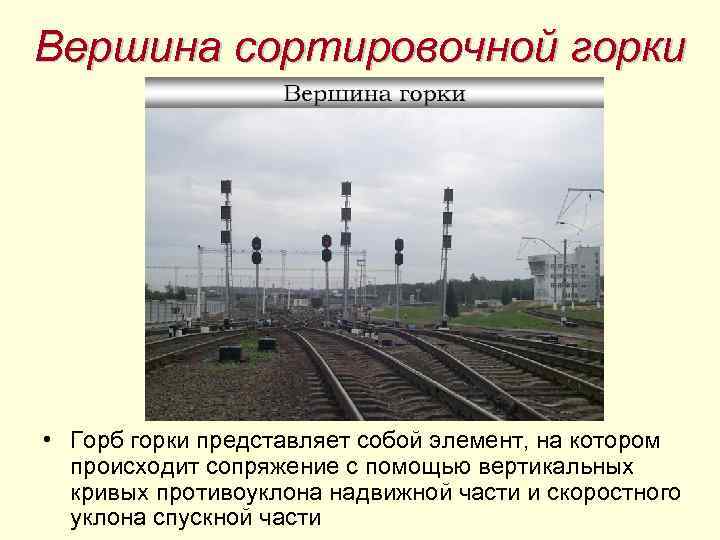

Вершина сортировочной горки • Горб горки представляет собой элемент, на котором происходит сопряжение с помощью вертикальных кривых противоуклона надвижной части и скоростного уклона спускной части

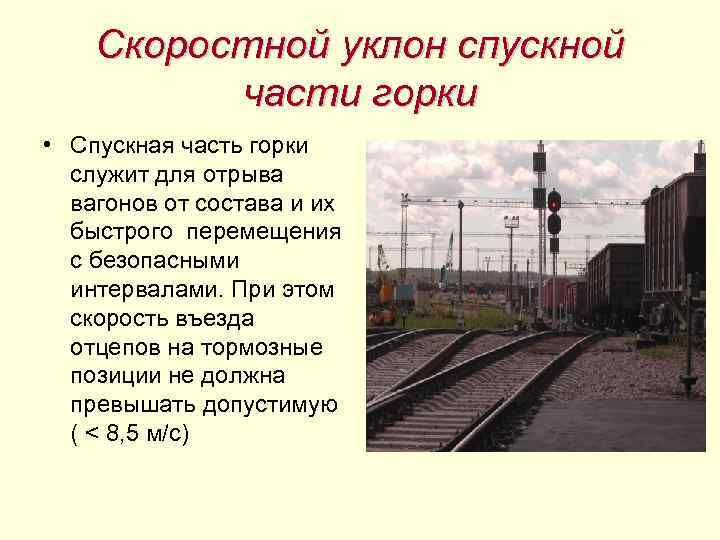

Скоростной уклон спускной части горки • Спускная часть горки служит для отрыва вагонов от состава и их быстрого перемещения с безопасными интервалами. При этом скорость въезда отцепов на тормозные позиции не должна превышать допустимую ( < 8, 5 м/с)

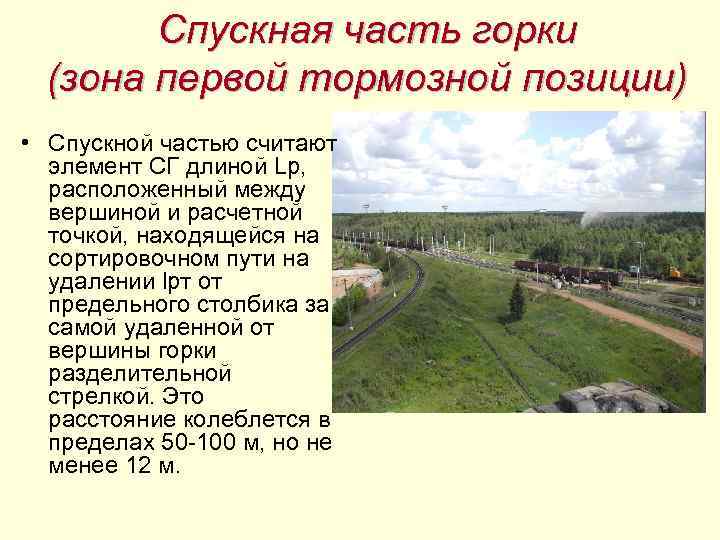

Спускная часть горки (зона первой тормозной позиции) • Спускной частью считают элемент СГ длиной Lр, расположенный между вершиной и расчетной точкой, находящейся на сортировочном пути на удалении lрт от предельного столбика за самой удаленной от вершины горки разделительной стрелкой. Это расстояние колеблется в пределах 50 -100 м, но не менее 12 м.

Зона второй тормозной позиции • Служит для осуществления интервального и прицельного торможения отцепов

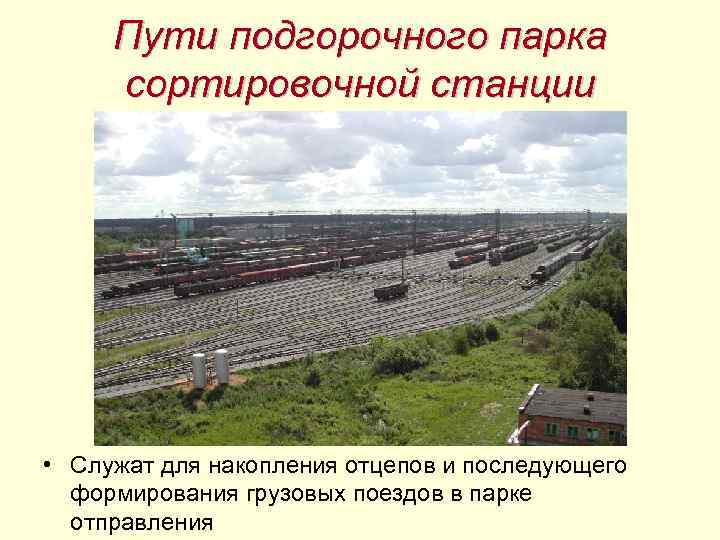

Пути подгорочного парка сортировочной станции • Служат для накопления отцепов и последующего формирования грузовых поездов в парке отправления

2 Технология работы сортировочной станции

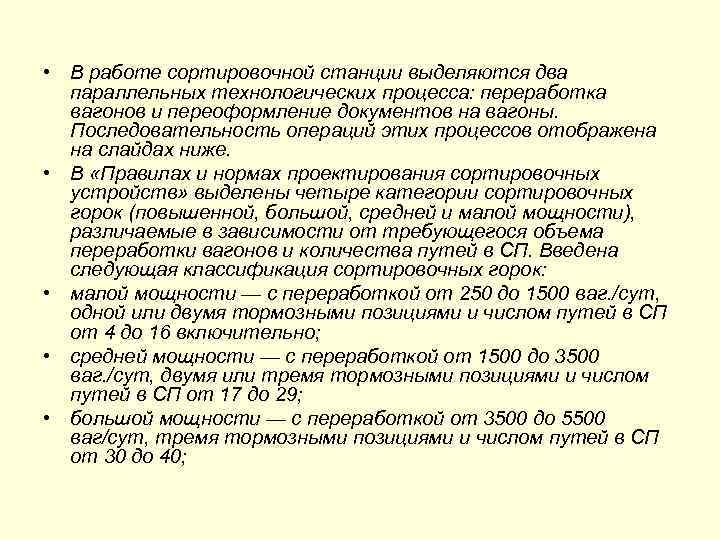

• В работе сортировочной станции выделяются два параллельных технологических процесса: переработка вагонов и переоформление документов на вагоны. Последовательность операций этих процессов отображена на слайдах ниже. • В «Правилах и нормах проектирования сортировочных устройств» выделены четыре категории сортировочных горок (повышенной, большой, средней и малой мощности), различаемые в зависимости от требующегося объема переработки вагонов и количества путей в СП. Введена следующая классификация сортировочных горок: • малой мощности — с переработкой от 250 до 1500 ваг. /сут, одной или двумя тормозными позициями и числом путей в СП от 4 до 16 включительно; • средней мощности — с переработкой от 1500 до 3500 ваг. /сут, двумя или тремя тормозными позициями и числом путей в СП от 17 до 29; • большой мощности — с переработкой от 3500 до 5500 ваг/сут, тремя тормозными позициями и числом путей в СП от 30 до 40;

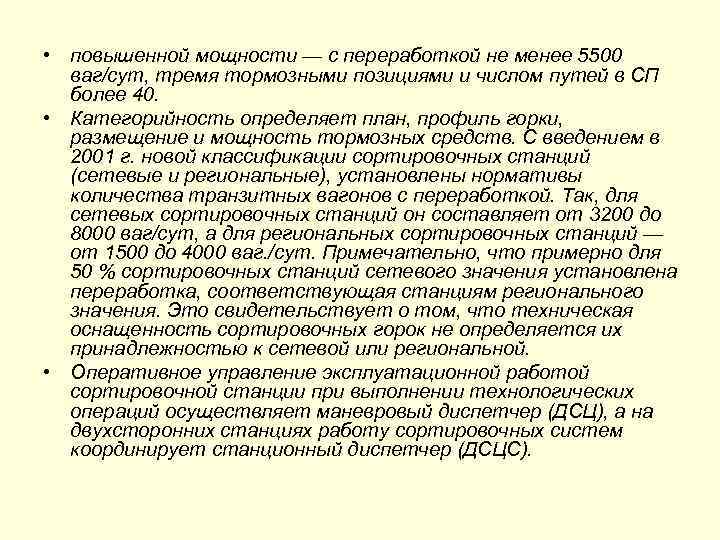

• повышенной мощности — с переработкой не менее 5500 ваг/сут, тремя тормозными позициями и числом путей в СП более 40. • Категорийность определяет план, профиль горки, размещение и мощность тормозных средств. С введением в 2001 г. новой классификации сортировочных станций (сетевые и региональные), установлены нормативы количества транзитных вагонов с переработкой. Так, для сетевых сортировочных станций он составляет от 3200 до 8000 ваг/сут, а для региональных сортировочных станций — от 1500 до 4000 ваг. /сут. Примечательно, что примерно для 50 % сортировочных станций сетевого значения установлена переработка, соответствующая станциям регионального значения. Это свидетельствует о том, что техническая оснащенность сортировочных горок не определяется их принадлежностью к сетевой или региональной. • Оперативное управление эксплуатационной работой сортировочной станции при выполнении технологических операций осуществляет маневровый диспетчер (ДСЦ), а на двухсторонних станциях работу сортировочных систем координирует станционный диспетчер (ДСЦС).

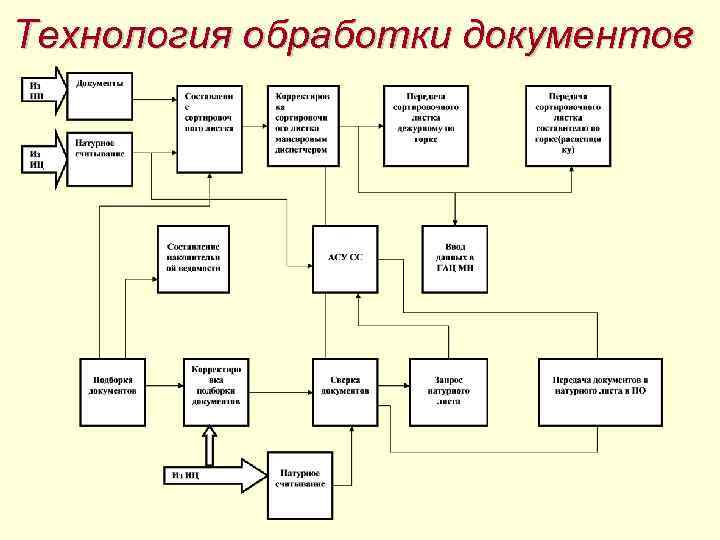

Технология обработки документов

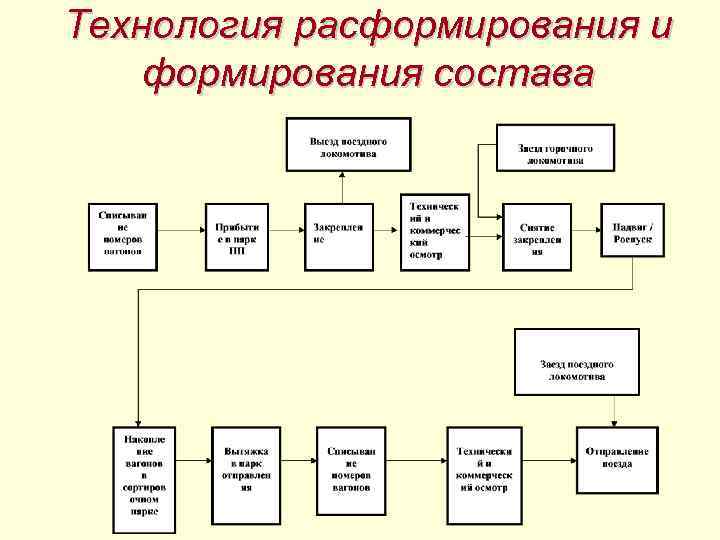

Технология расформирования и формирования состава

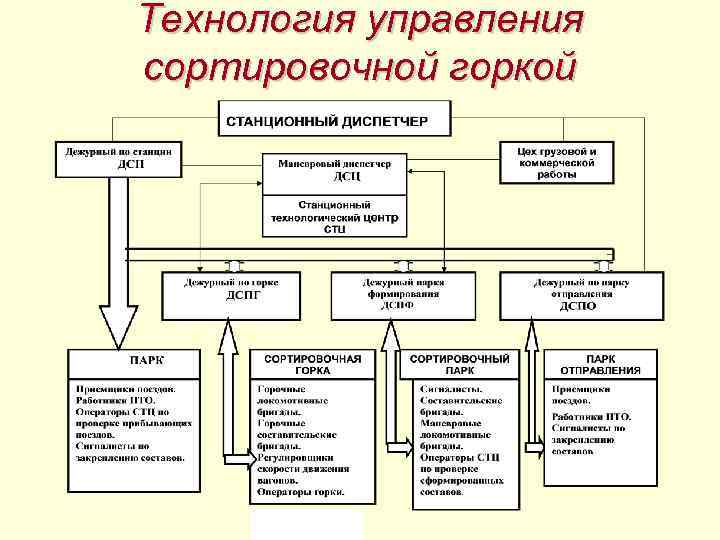

Технология управления сортировочной горкой

• В. И. Шелухин. Автоматизация и механизация сортировочных горок. Стр. 7 -10; • Конспект лекции.
