ТЕХНОЛОГИЯ ПОДГОТОВКИ И ПЕРЕРАБОТКИ ПРИРОДНЫХ И ПОПУТНЫХ ГАЗОВ. ОСНОВНЫЕ ПРЕДСТАВЛЕНИЯ О ДОБЫЧЕ, СБОРЕ И ПРОМЫСЛОВОЙ ПОДГОТОВКЕ УГЛЕВОДОРОДНОГО СЫРЬЯ.

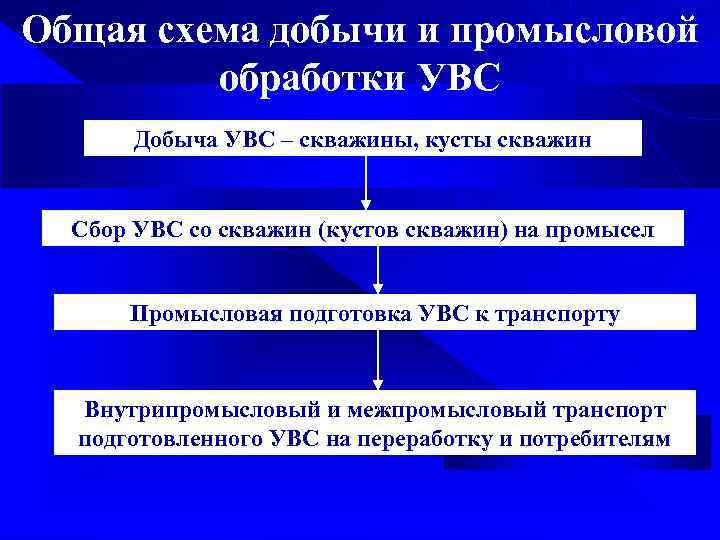

Общая схема добычи и промысловой обработки УВС Добыча УВС – скважины, кусты скважин Сбор УВС со скважин (кустов скважин) на промысел Промысловая подготовка УВС к транспорту Внутрипромысловый и межпромысловый транспорт подготовленного УВС на переработку и потребителям
Добывающие скважины

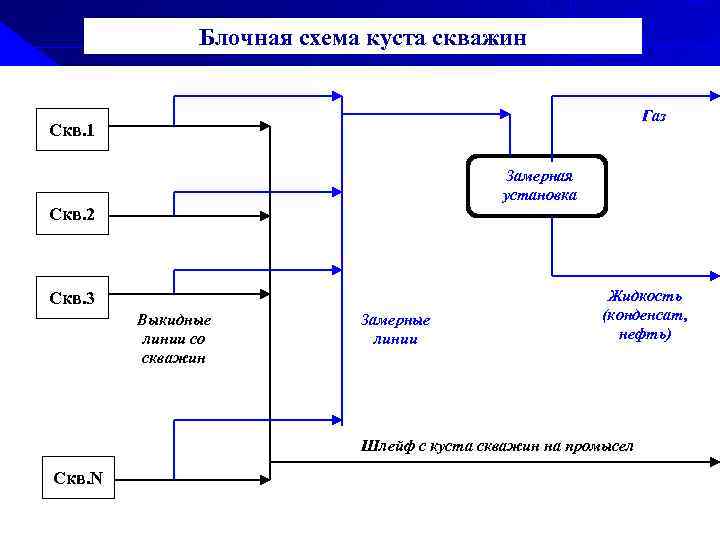

Блочная схема куста скважин Газ Скв. 1 Замерная установка Скв. 2 Скв. 3 Выкидные линии со скважин Замерные линии Жидкость (конденсат, нефть) Шлейф с куста скважин на промысел Скв. N
Лучевая схема сбора продукции скважин

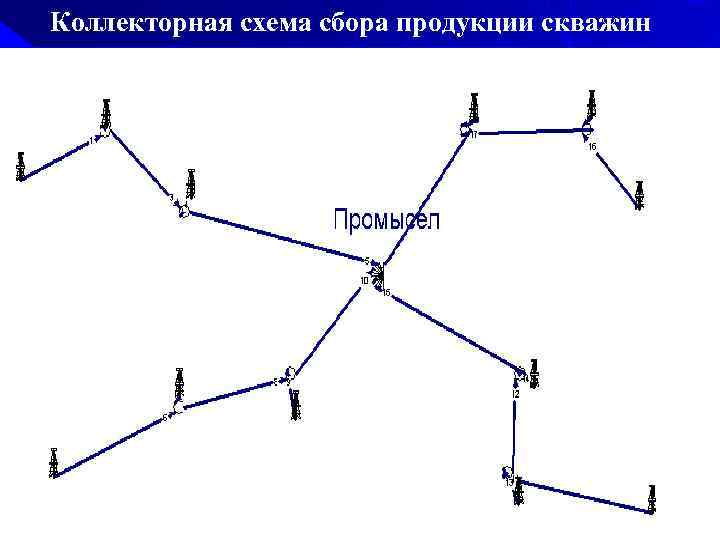

Коллекторная схема сбора продукции скважин

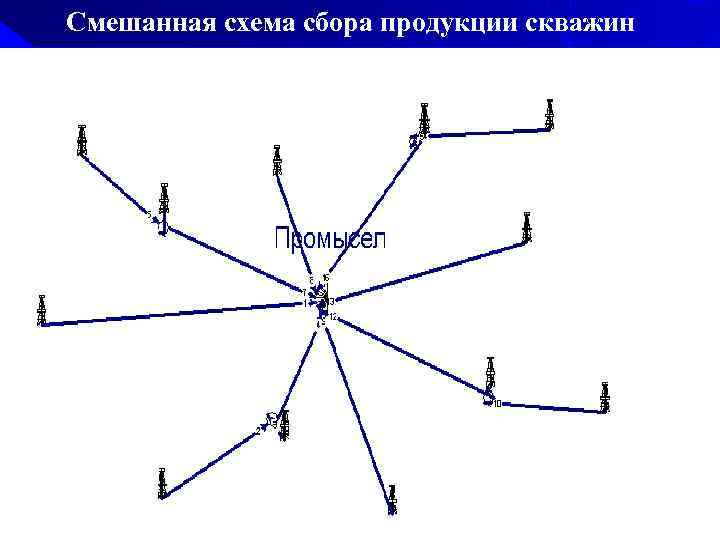

Смешанная схема сбора продукции скважин

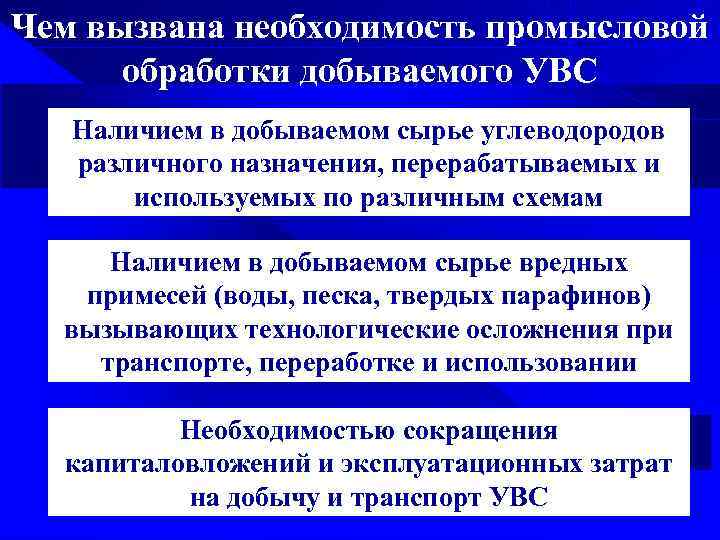

Чем вызвана необходимость промысловой обработки добываемого УВС Наличием в добываемом сырье углеводородов различного назначения, перерабатываемых и используемых по различным схемам Наличием в добываемом сырье вредных примесей (воды, песка, твердых парафинов) вызывающих технологические осложнения при транспорте, переработке и использовании Необходимостью сокращения капиталовложений и эксплуатационных затрат на добычу и транспорт УВС

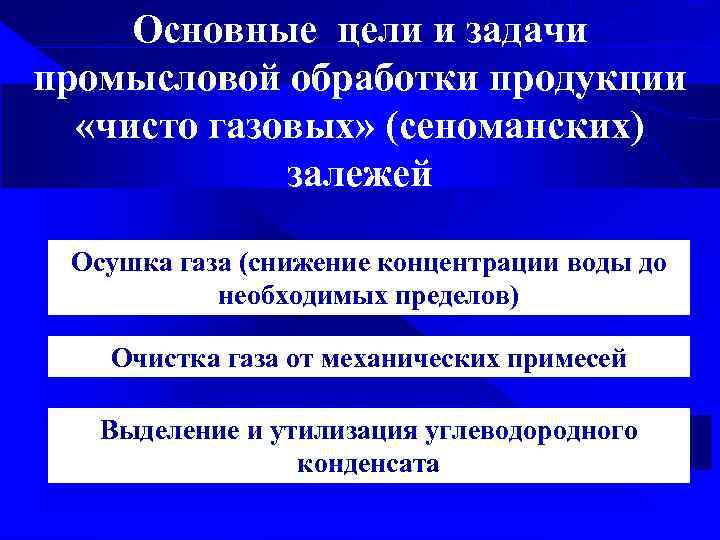

Основные цели и задачи промысловой обработки продукции «чисто газовых» (сеноманских) залежей Осушка газа (снижение концентрации воды до необходимых пределов) Очистка газа от механических примесей Выделение и утилизация углеводородного конденсата

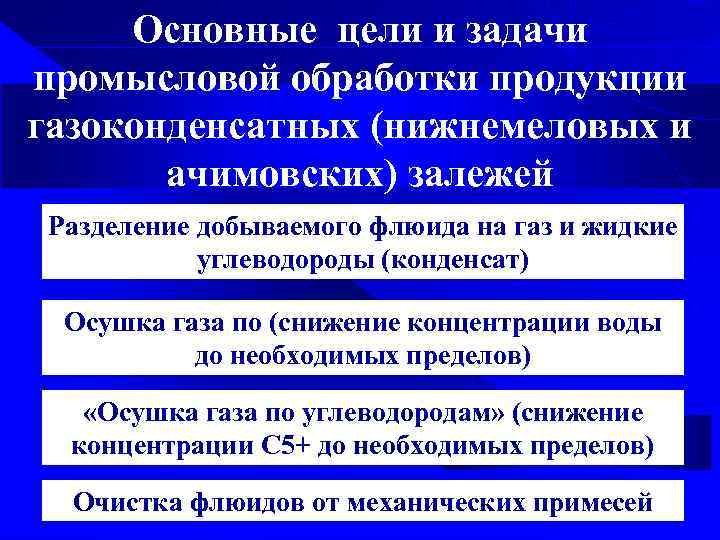

Основные цели и задачи промысловой обработки продукции газоконденсатных (нижнемеловых и ачимовских) залежей Разделение добываемого флюида на газ и жидкие углеводороды (конденсат) Осушка газа по (снижение концентрации воды до необходимых пределов) «Осушка газа по углеводородам» (снижение концентрации С 5+ до необходимых пределов) Очистка флюидов от механических примесей

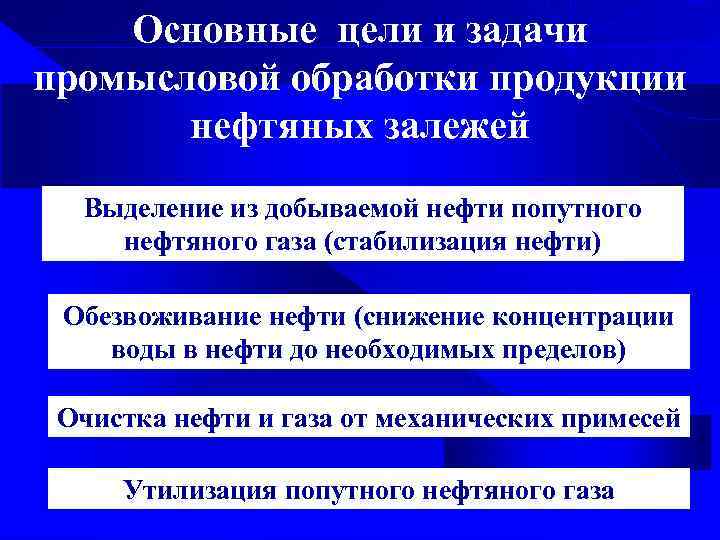

Основные цели и задачи промысловой обработки продукции нефтяных залежей Выделение из добываемой нефти попутного нефтяного газа (стабилизация нефти) Обезвоживание нефти (снижение концентрации воды в нефти до необходимых пределов) Очистка нефти и газа от механических примесей Утилизация попутного нефтяного газа

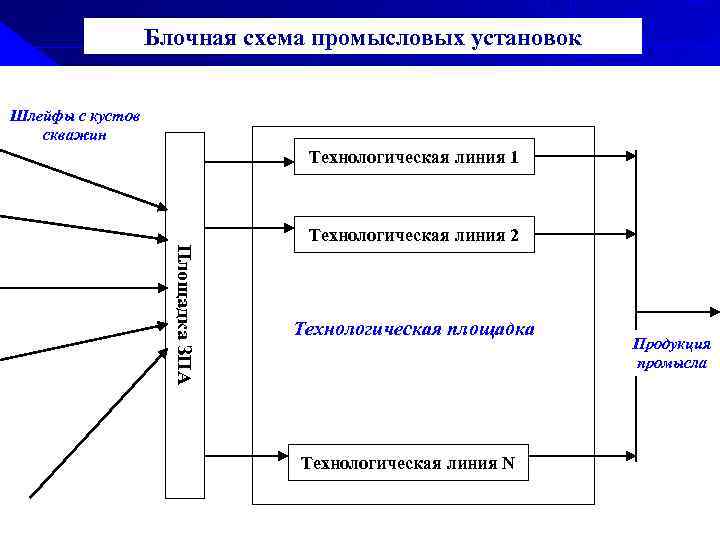

Блочная схема промысловых установок Шлейфы с кустов скважин Технологическая линия 1 Технологическая линия 2 Площадка ЗПА Технологическая площадка Технологическая линия N Продукция промысла

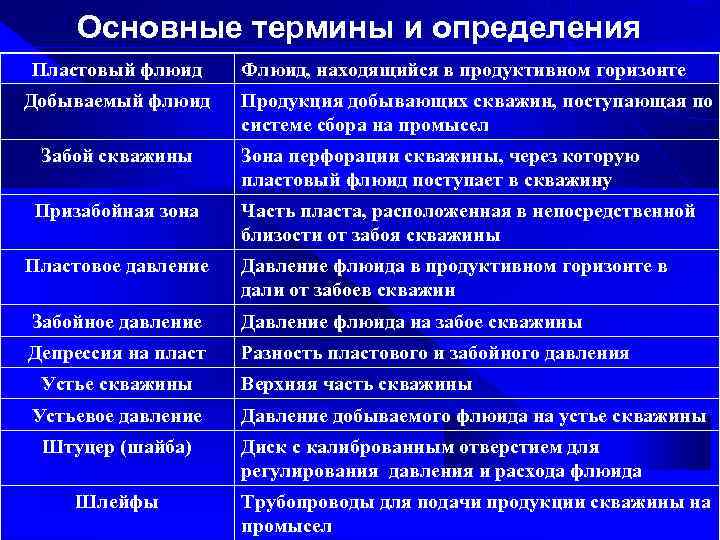

Основные термины и определения Пластовый флюид Добываемый флюид Забой скважины Призабойная зона Пластовое давление Флюид, находящийся в продуктивном горизонте Продукция добывающих скважин, поступающая по системе сбора на промысел Зона перфорации скважины, через которую пластовый флюид поступает в скважину Часть пласта, расположенная в непосредственной близости от забоя скважины Давление флюида в продуктивном горизонте в дали от забоев скважин Забойное давление Давление флюида на забое скважины Депрессия на пласт Разность пластового и забойного давления Устье скважины Устьевое давление Штуцер (шайба) Шлейфы Верхняя часть скважины Давление добываемого флюида на устье скважины Диск с калиброванным отверстием для регулирования давления и расхода флюида Трубопроводы для подачи продукции скважины на промысел

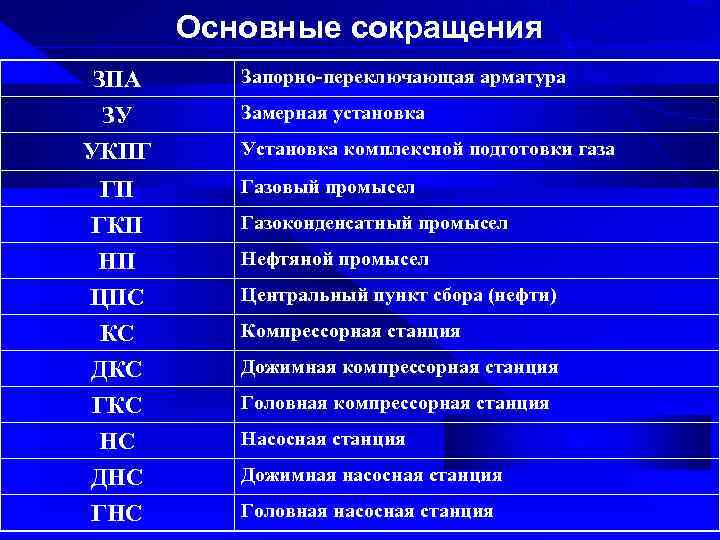

Основные сокращения ЗПА ЗУ УКПГ ГП ГКП НП ЦПС КС ДКС ГКС НС ДНС ГНС Запорно-переключающая арматура Замерная установка Установка комплексной подготовки газа Газовый промысел Газоконденсатный промысел Нефтяной промысел Центральный пункт сбора (нефти) Компрессорная станция Дожимная компрессорная станция Головная компрессорная станция Насосная станция Дожимная насосная станция Головная насосная станция
