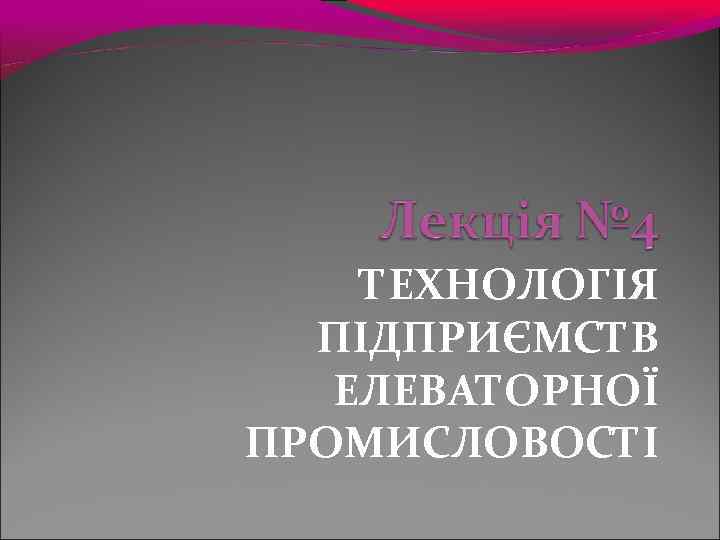

ТЕХНОЛОГІЯ ПІДПРИЄМСТВ ЕЛЕВАТОРНОЇ ПРОМИСЛОВОСТІ

ТЕХНОЛОГІЯ ПІДПРИЄМСТВ ЕЛЕВАТОРНОЇ ПРОМИСЛОВОСТІ

1. Принципові схеми І-го типу зерносховищ для продовольчого зерна 2. Прогресивна принципова схема ІІ -го типу технологічного процесу 3. Зерносховища вертикального типу, основні будівлі та споруди 4. Механізовані робочі башти

1. ПРИНЦИПОВІ СХЕМИ І-ГО ТИПУ ЗЕРНОСХОВИЩ ДЛЯ ПРОДОВОЛЬЧОГО ЗЕРНА

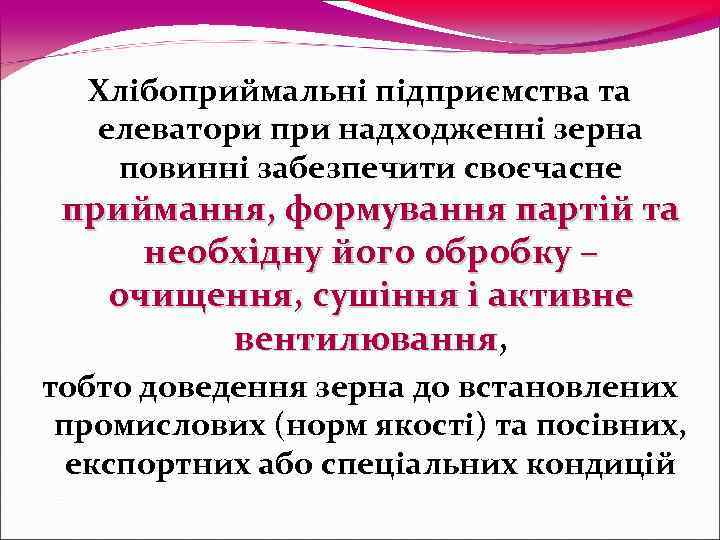

Хлібоприймальні підприємства та елеватори при надходженні зерна повинні забезпечити своєчасне приймання, формування партій та необхідну його обробку – очищення, сушіння і активне вентилювання, вентилювання тобто доведення зерна до встановлених промислових (норм якості) та посівних, експортних або спеціальних кондицій

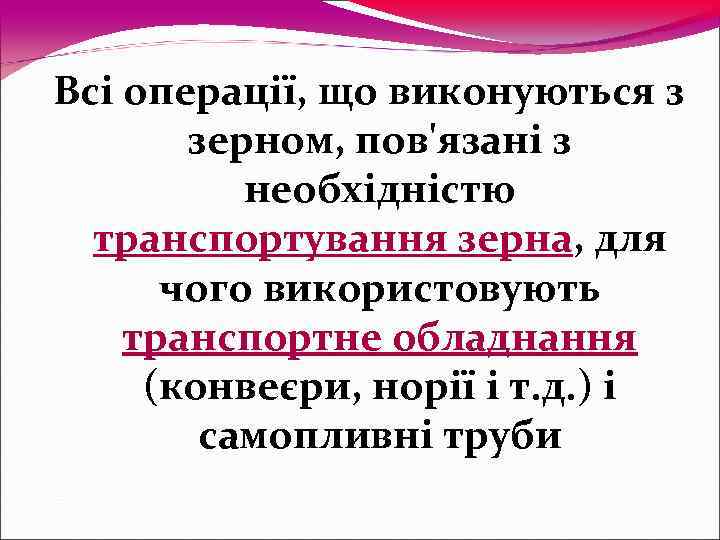

Всі операції, що виконуються з зерном, пов'язані з необхідністю транспортування зерна, для чого використовують транспортне обладнання (конвеєри, норії і т. д. ) і самопливні труби

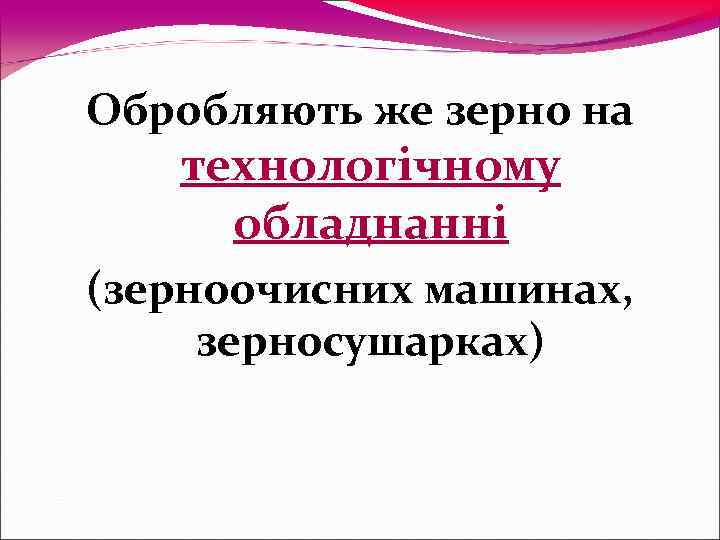

Обробляють же зерно на технологічному обладнанні (зерноочисних машинах, зерносушарках)

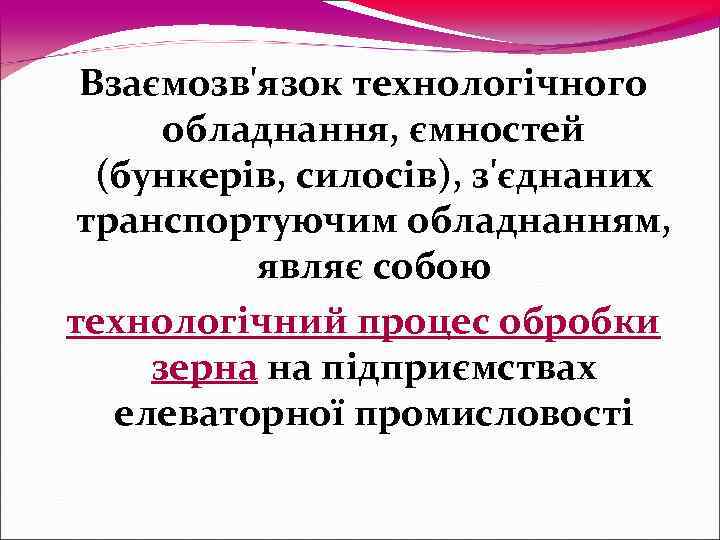

Взаємозв'язок технологічного обладнання, ємностей (бункерів, силосів), з'єднаних транспортуючим обладнанням, являє собою технологічний процес обробки зерна на підприємствах елеваторної промисловості

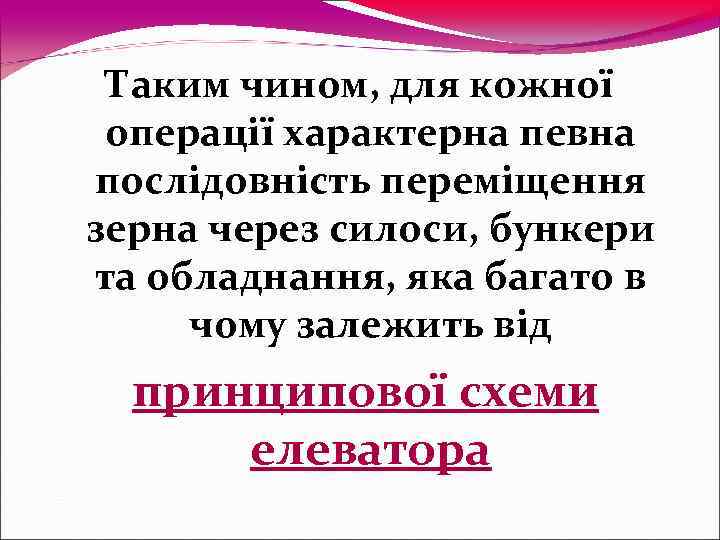

Таким чином, для кожної операції характерна певна послідовність переміщення зерна через силоси, бункери та обладнання, яка багато в чому залежить від принципової схеми елеватора

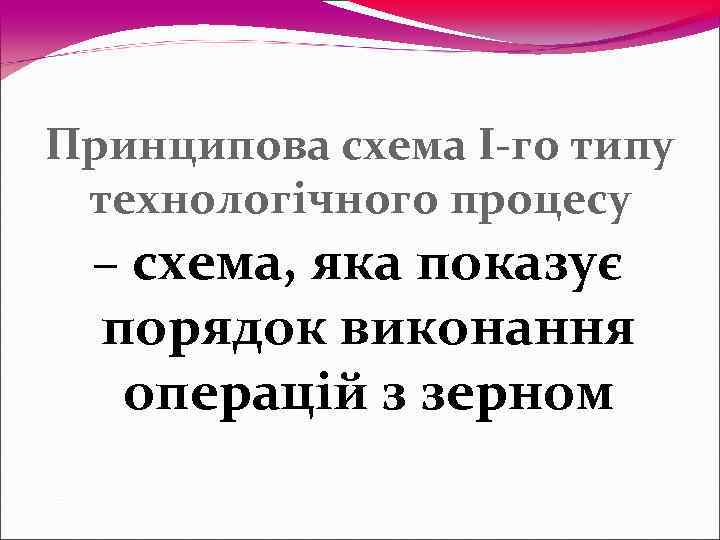

Принципова схема І-го типу технологічного процесу – схема, яка показує порядок виконання операцій з зерном

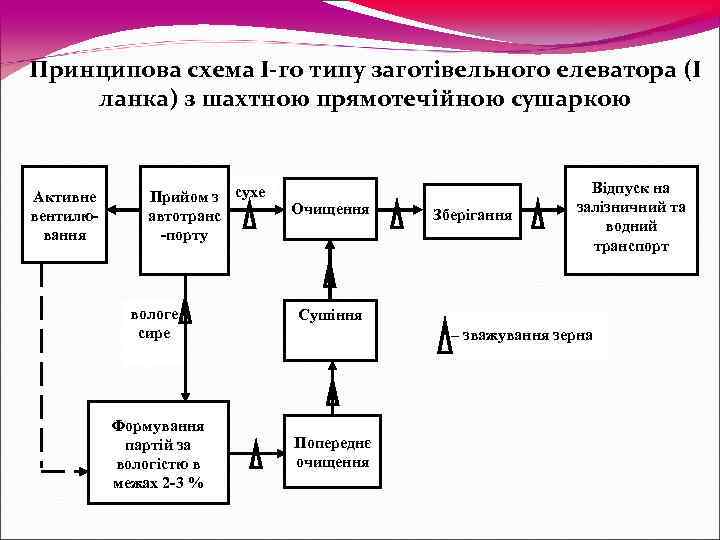

Принципова схема І-го типу заготівельного елеватора (І ланка) з шахтною прямотечійною сушаркою Відпуск на Активне Прийом з сухе Очищення Зберігання залізничний та вентилю- автотранс водний вання -порту транспорт вологе Сушіння сире – зважування зерна Формування партій за Попереднє вологістю в очищення межах 2 -3 %

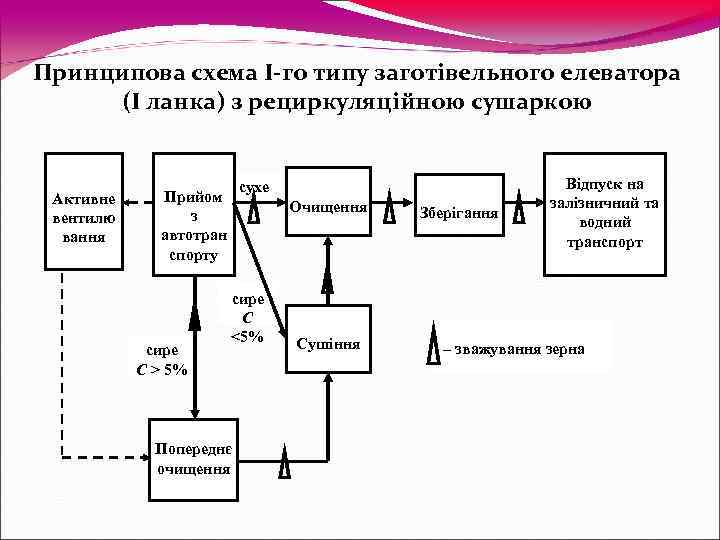

Принципова схема І-го типу заготівельного елеватора (І ланка) з рециркуляційною сушаркою сухе Відпуск на Активне Прийом залізничний та Очищення Зберігання вентилю з водний вання автотран транспорт спорту сире С <5% Сушіння сире – зважування зерна С > 5% Попереднє очищення

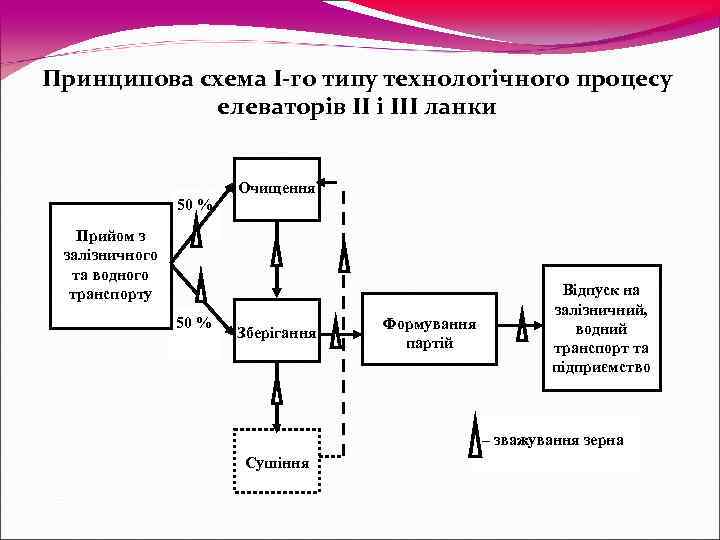

Принципова схема І-го типу технологічного процесу елеваторів ІІ і ІІІ ланки Очищення 50 % Прийом з залізничного та водного транспорту Відпуск на залізничний, 50 % Формування водний Зберігання партій транспорт та підприємство – зважування зерна Сушіння

1. ПРОГРЕСИВНА ПРИНЦИПОВА СХЕМА ІІ-ГО ТИПУ ТЕХНОЛОГІЧНОГО ПРОЦЕСУ

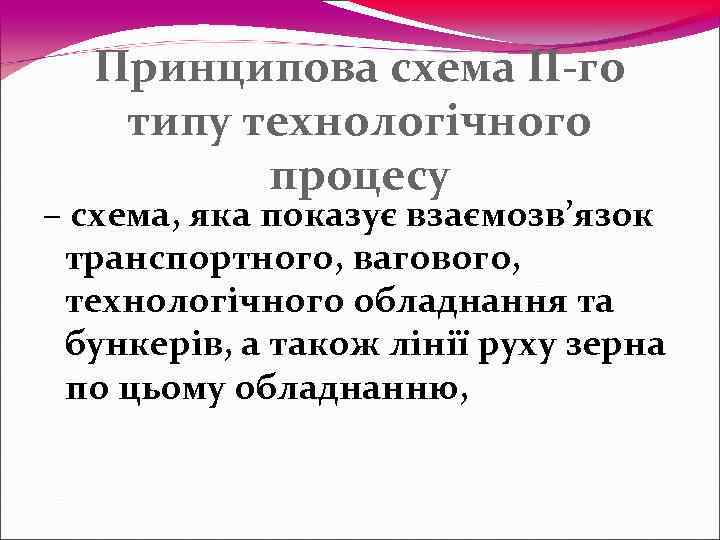

Принципова схема ІІ-го типу технологічного процесу – схема, яка показує взаємозв’язок транспортного, вагового, технологічного обладнання та бункерів, а також лінії руху зерна по цьому обладнанню,

тобто це конкретизована принципова схема І-го типу, яка показує на якому обладнанні можливо виконувати конкретну операцію та де необхідні в лініях оперативні накопичувальні бункери

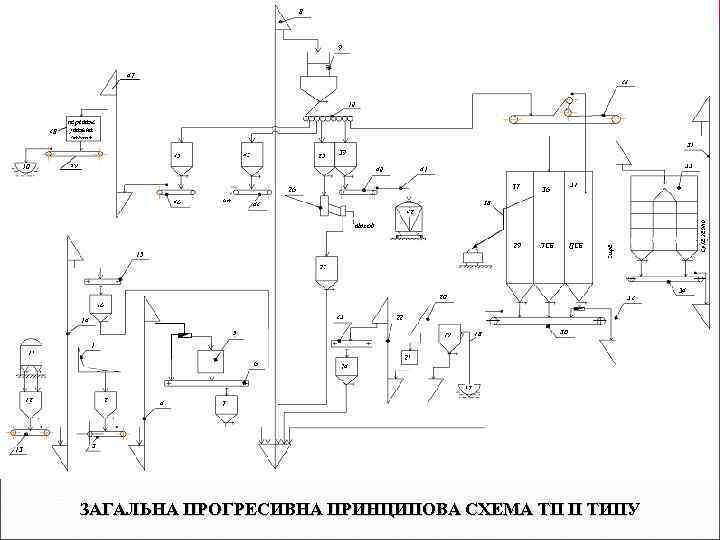

ЗАГАЛЬНА ПРОГРЕСИВНА ПРИНЦИПОВА СХЕМА ТП ІІ ТИПУ

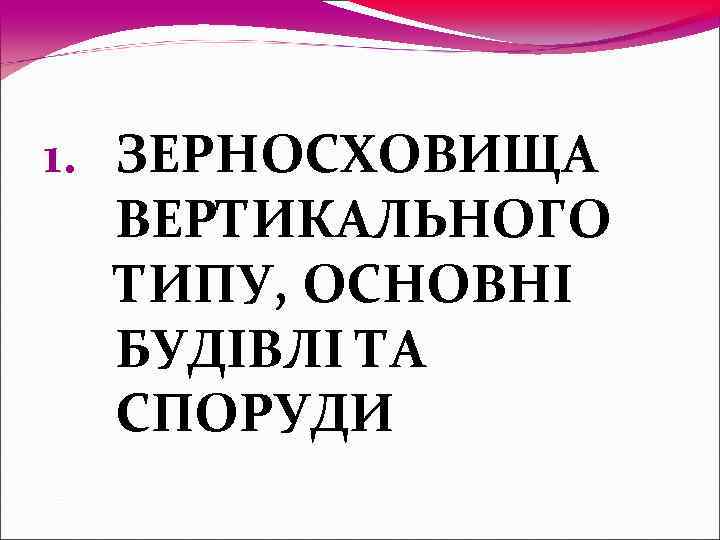

1. ЗЕРНОСХОВИЩА ВЕРТИКАЛЬНОГО ТИПУ, ОСНОВНІ БУДІВЛІ ТА СПОРУДИ

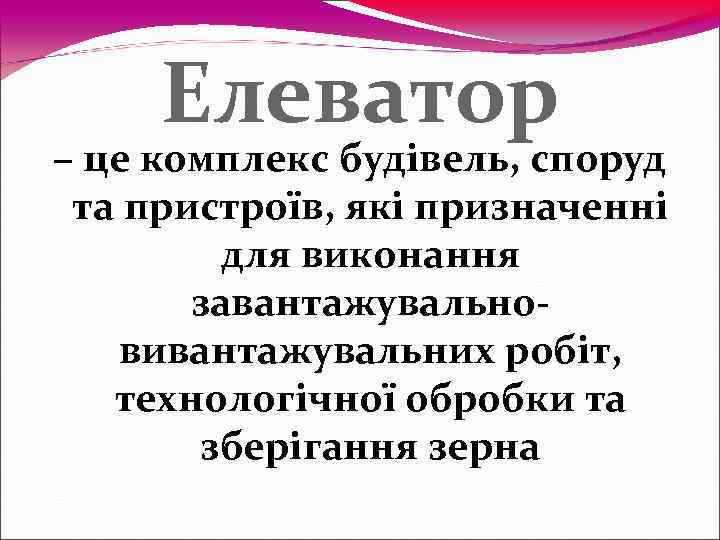

Елеватор – це комплекс будівель, споруд та пристроїв, які призначенні для виконання завантажувально- вивантажувальних робіт, технологічної обробки та зберігання зерна

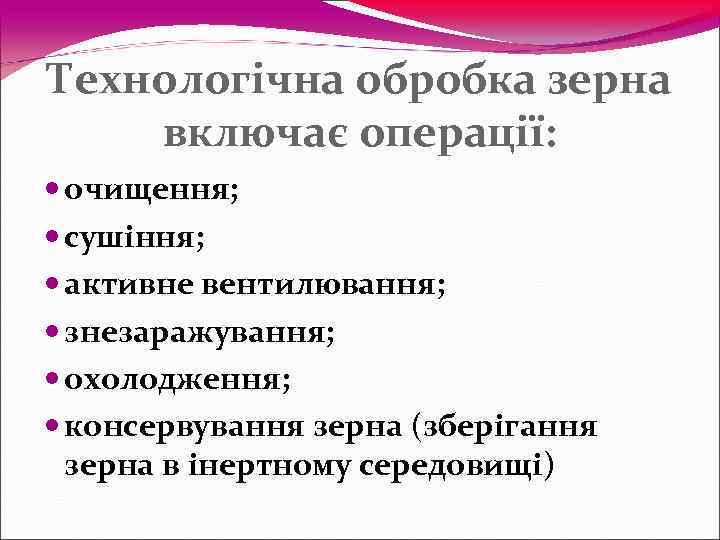

Технологічна обробка зерна включає операції: очищення; сушіння; активне вентилювання; знезаражування; охолодження; консервування зерна (зберігання зерна в інертному середовищі)

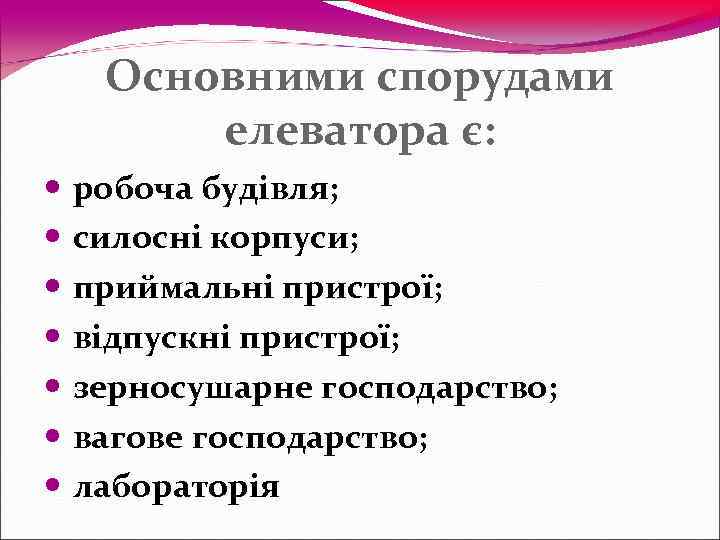

Основними спорудами елеватора є: робоча будівля; силосні корпуси; приймальні пристрої; відпускні пристрої; зерносушарне господарство; вагове господарство; лабораторія

Робоча будівля елеватора – це спорудження, в якому виробничі приміщення чергуються з бункерами різного призначення

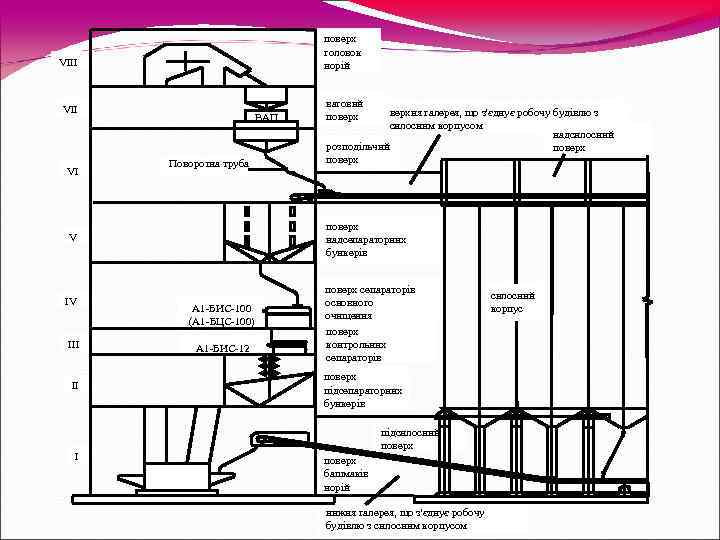

поверх головок VІІІ норій ваговий VІІ верхня галерея, що з'єднує робочу будівлю з ВАП поверх силосним корпусом надсилосний розподільчий поверх Поворотна труба поверх VІ поверх V надсепараторних бункерів поверх сепараторів силосний IV основного А 1 -БИС-100 корпус очищення (А 1 -БЦС-100) поверх ІІІ А 1 -БИС-12 контрольних сепараторів поверх ІІ підсепараторних бункерів підсилосний поверх І поверх башмаків норій нижня галерея, що з'єднує робочу будівлю з силосним корпусом

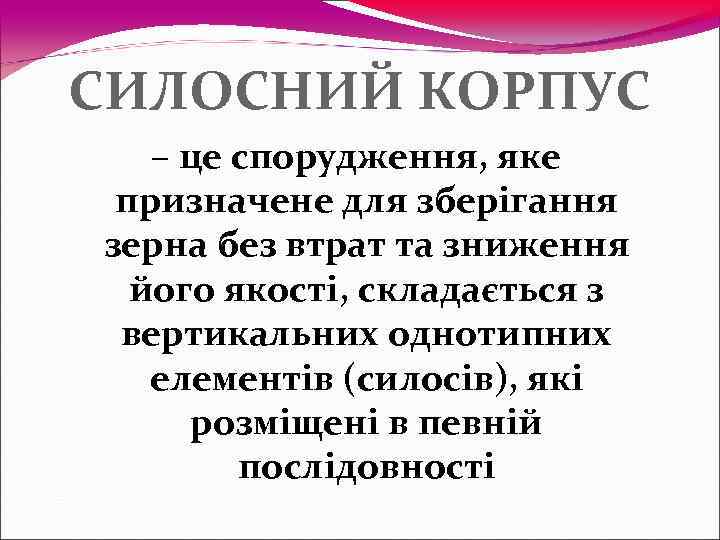

СИЛОСНИЙ КОРПУС – це спорудження, яке призначене для зберігання зерна без втрат та зниження його якості, складається з вертикальних однотипних елементів (силосів), які розміщені в певній послідовності

СИЛОСНИЙ КОРПУС включає: підсилосний поверх; силоси; надсилосний поверх

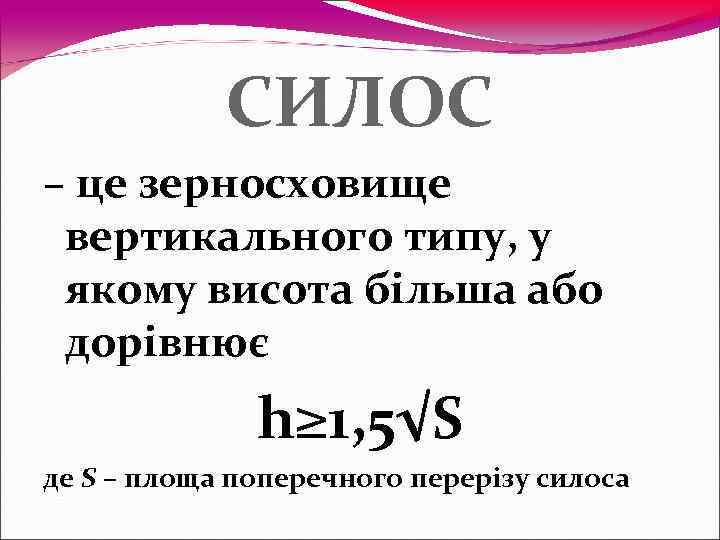

СИЛОС – це зерносховище вертикального типу, у якому висота більша або дорівнює h≥ 1, 5√S де S – площа поперечного перерізу силоса

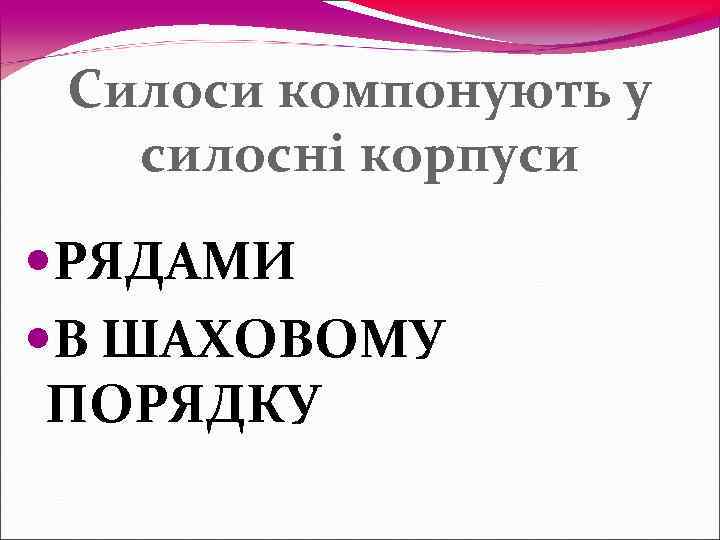

Силоси компонують у силосні корпуси РЯДАМИ В ШАХОВОМУ ПОРЯДКУ

1. МЕХАНІЗОВАНІ РОБОЧІ БАШТИ

ОСНОВНІ ТИПИ МЕХАНІЗОВАНИХ БАШТ перевантажувальні башти (ПБ) або норійні приймально-очисні башти (ПОБ, РБО) приймально-очисні-сушильні башти (РБС) молотильно-очисні башти (МОБ) сушильно-очисні башти (СОБ)

РОБОЧА ОЧИСНА БАШТА (РБО-3× 100)

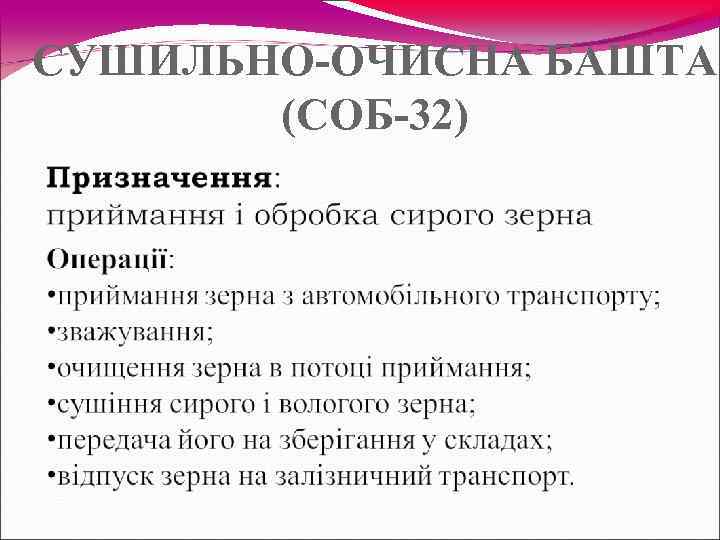

СУШИЛЬНО-ОЧИСНА БАШТА (СОБ-32)
