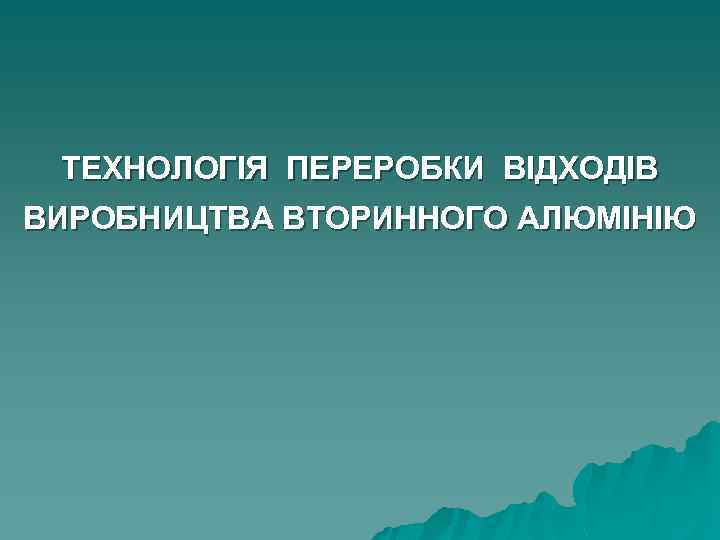

ТЕХНОЛОГІЯ ПЕРЕРОБКИ ВІДХОДІВ ВИРОБНИЦТВА ВТОРИННОГО АЛЮМІНІЮ
Опис технології

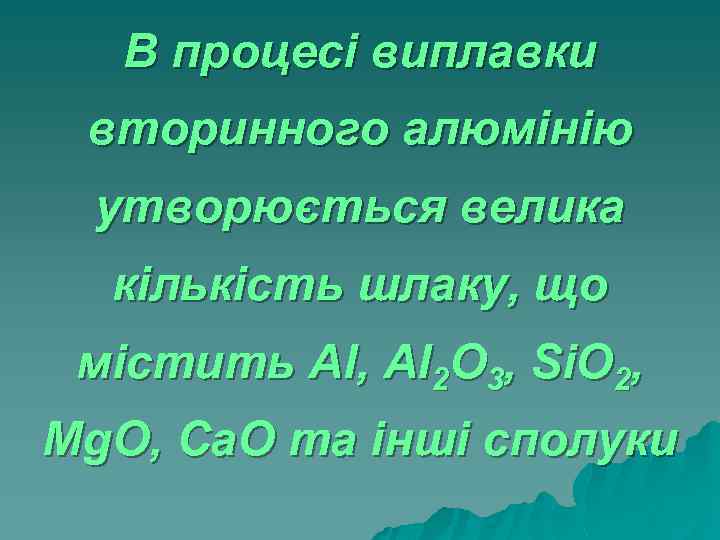

В процесі виплавки вторинного алюмінію утворюється велика кількість шлаку, що містить Al, Al 2 O 3, Si. O 2, Mg. O, Ca. O та інші сполуки

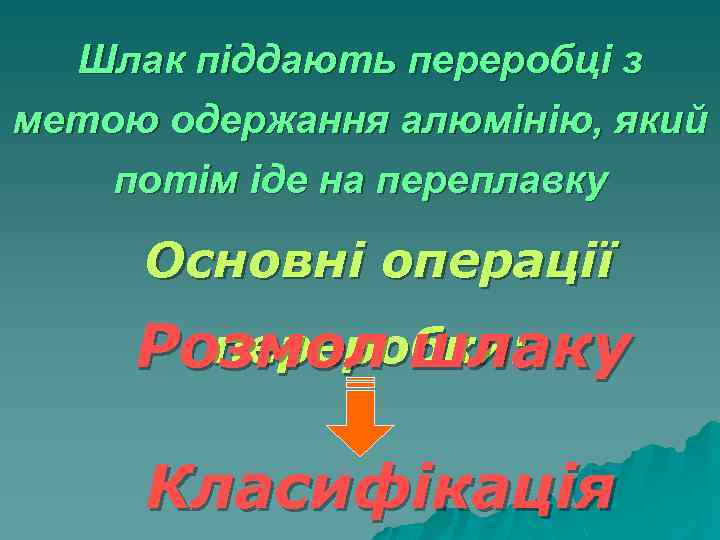

Шлак піддають переробці з метою одержання алюмінію, який потім іде на переплавку Основні операції переробки: Розмол шлаку Класифікація

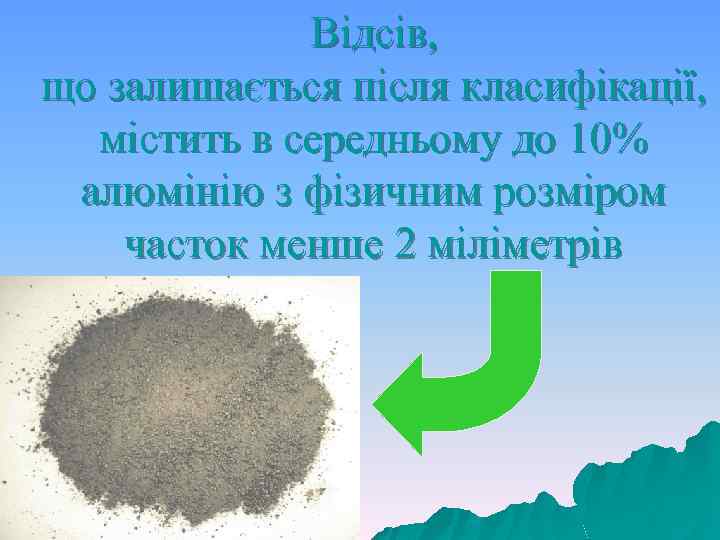

Відсів, що залишається після класифікації, містить в середньому до 10% алюмінію з фізичним розміром часток менше 2 міліметрів

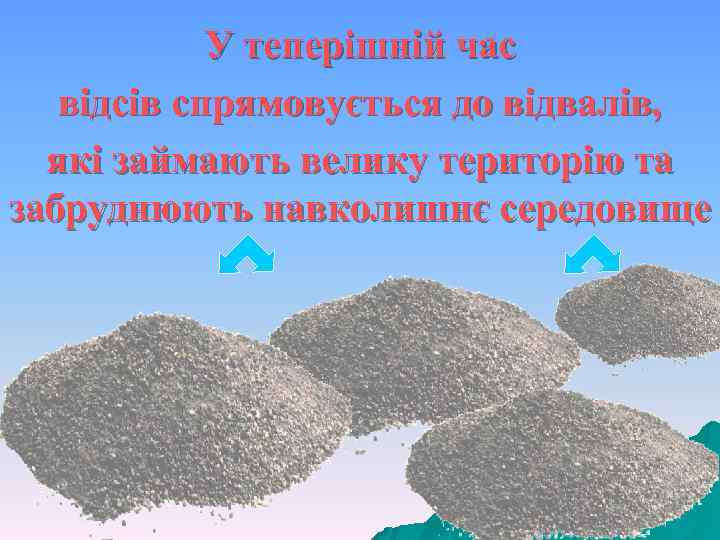

У теперішній час відсів спрямовується до відвалів, які займають велику територію та забруднюють навколишнє середовище

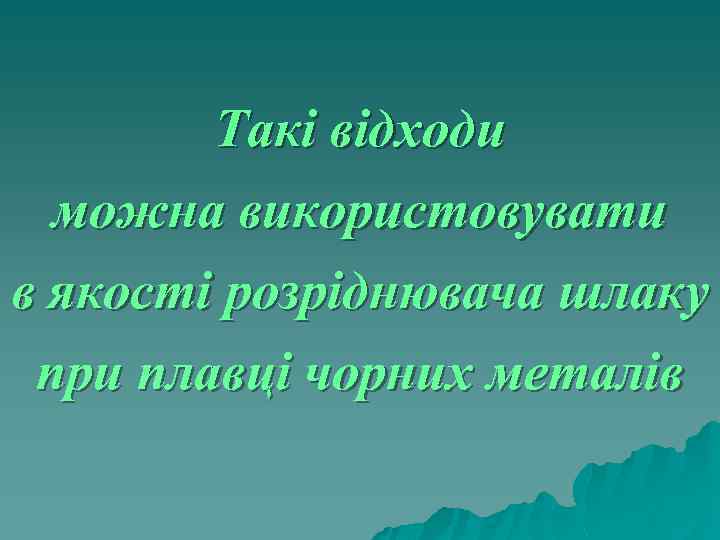

Такі відходи можна використовувати в якості розріднювача шлаку при плавці чорних металів

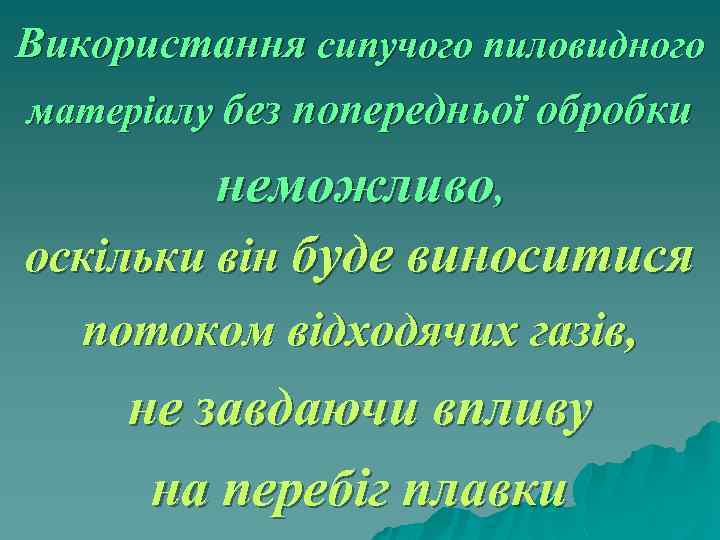

Використання сипучого пиловидного матеріалу без попередньої обробки неможливо, оскільки він буде виноситися потоком відходячих газів, не завдаючи впливу на перебіг плавки

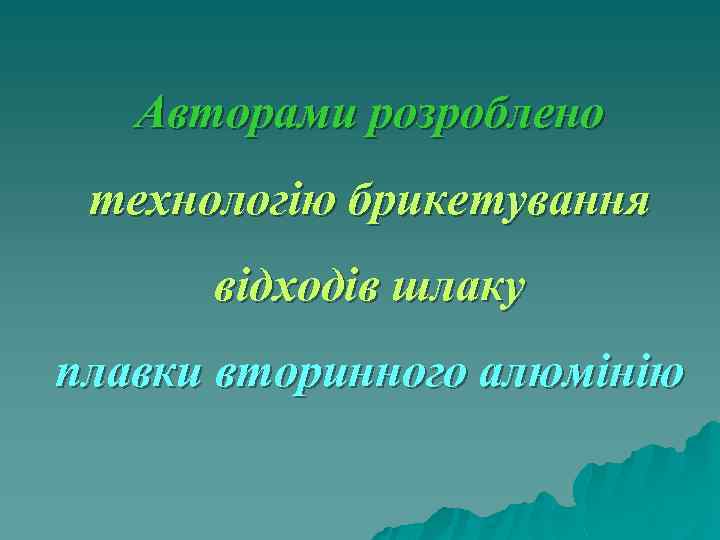

Авторами розроблено технологію брикетування відходів шлаку плавки вторинного алюмінію

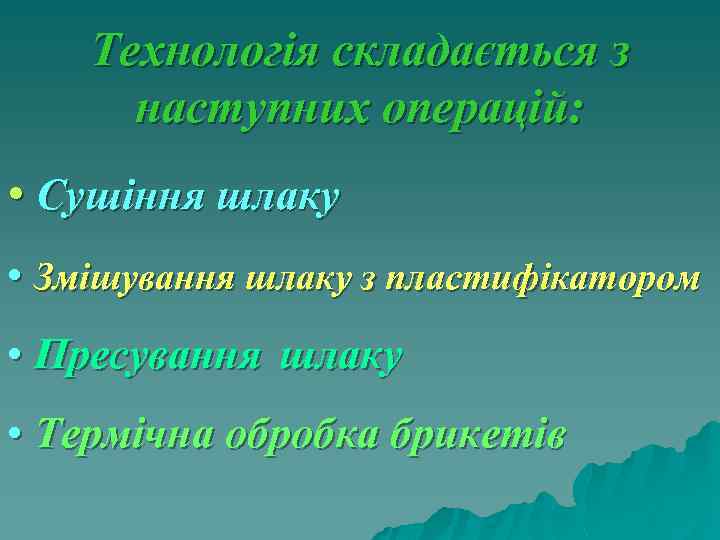

Технологія складається з наступних операцій: • Сушіння шлаку • Змішування шлаку з пластифікатором • Пресування шлаку • Термічна обробка брикетів

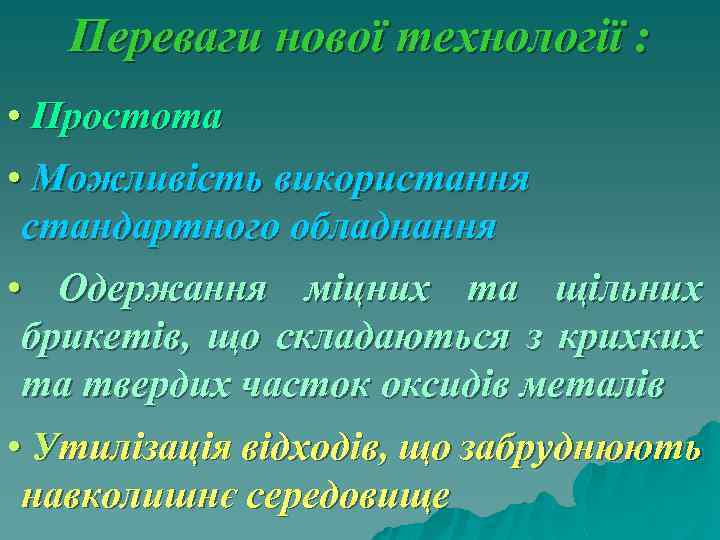

Переваги нової технології : • Простота • Можливість використання стандартного обладнання • Одержання міцних та щільних брикетів, що складаються з крихких та твердих часток оксидів металів • Утилізація відходів, що забруднюють навколишнє середовище

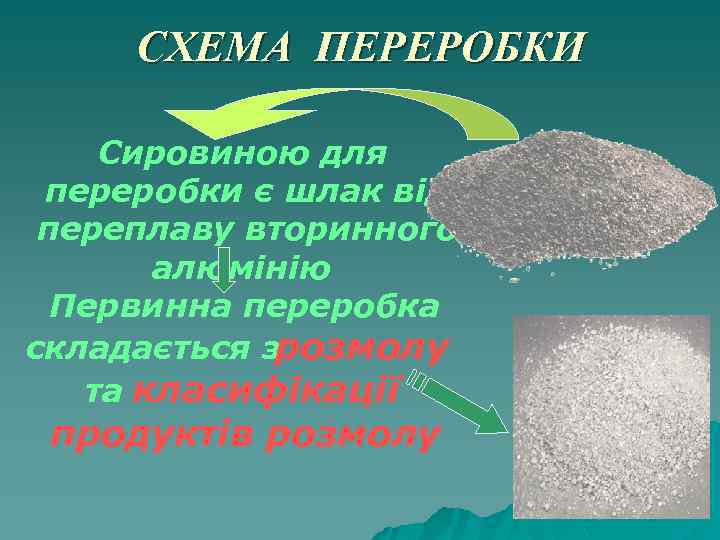

СХЕМА ПЕРЕРОБКИ Сировиною для переробки є шлак від переплаву вторинного алюмінію Первинна переробка складається зрозмолу та класифікації продуктів розмолу

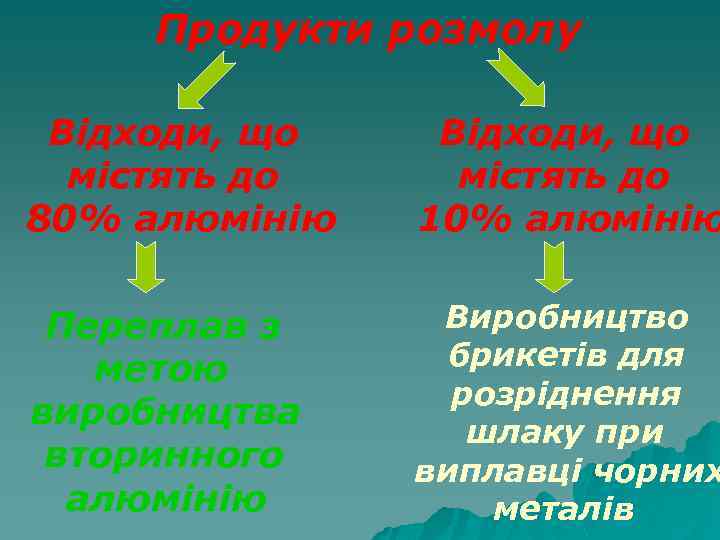

Продукти розмолу Відходи, що містять до 80% алюмінію Відходи, що містять до 10% алюмінію Переплав з метою виробництва вторинного алюмінію Виробництво брикетів для розріднення шлаку при виплавці чорних металів

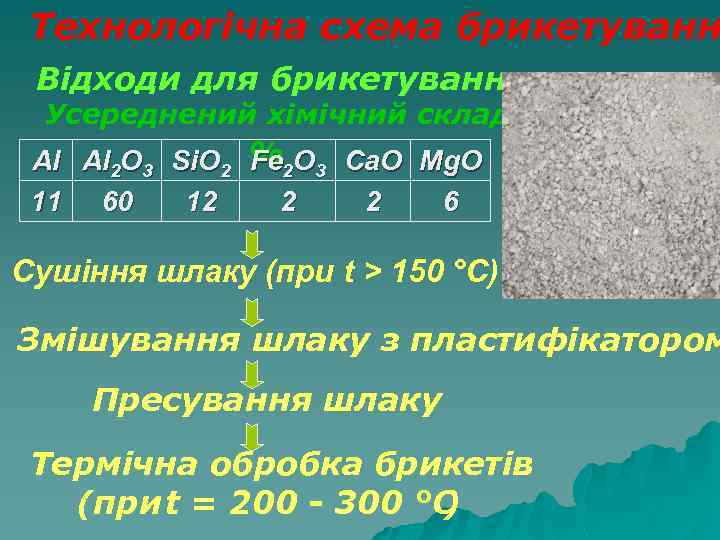

Технологічна схема брикетуванн Відходи для брикетування Усереднений хімічний склад, Al Al 2 O 3 Si. O 2 %2 O 3 Ca. O Mg. O Fe 11 60 12 2 2 6 Сушіння шлаку (при t > 150 °C) Змішування шлаку з пластифікатором Пресування шлаку Термічна обробка брикетів (при t = 200 - 300 °C )

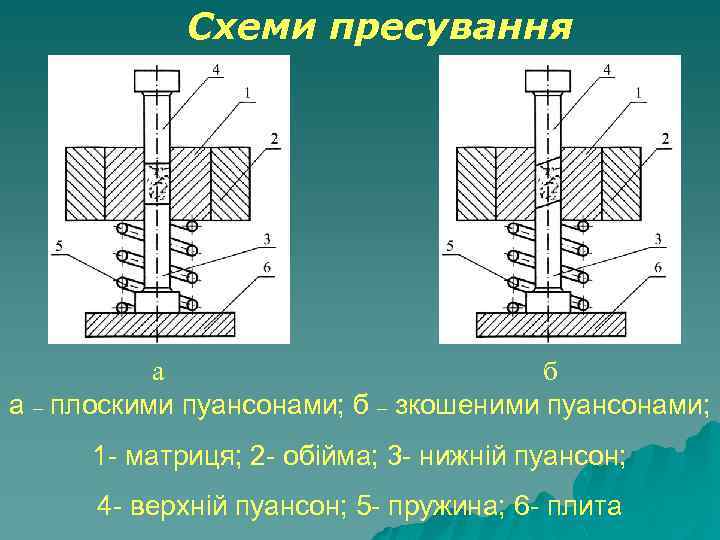

Схеми пресування а б а – плоскими пуансонами; б – зкошеними пуансонами; 1 - матриця; 2 - обійма; 3 - нижній пуансон; 4 - верхній пуансон; 5 - пружина; 6 - плита

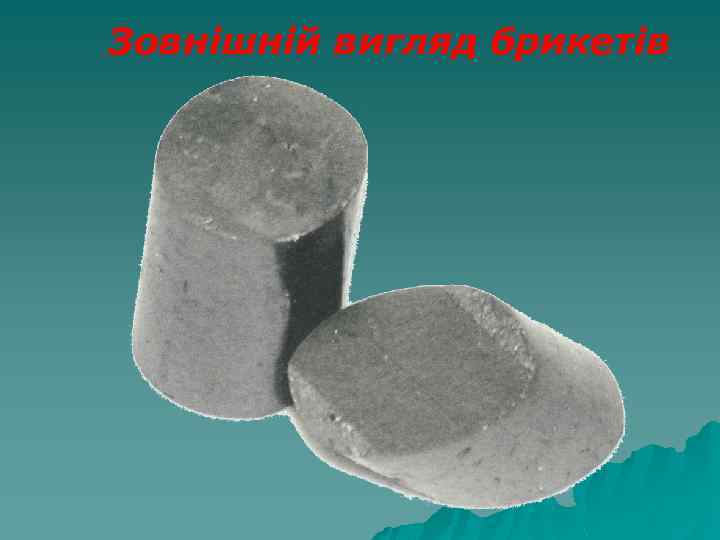

Зовнішній вигляд брикетів
Параметри пресування та фізичні властивості брикетів Тиск Щільніст Схема пресуванн ь пресуванн я, брикетів, я кг/м 3 МПа Плоскими пуансонам и Зкошеним и пуансонам 230 1500 1700 1800 Міцність при стисканні зразків (ǿ 76, 1 x 50), МПа 21 зкол без руйнування 32
Дякуємо за увагу !
Скачать презентацию ТЕХНОЛОГІЯ ПЕРЕРОБКИ ВІДХОДІВ ВИРОБНИЦТВА ВТОРИННОГО АЛЮМІНІЮ Опис
втор переробка ал.pptx
