Технология печати КИМ в ППЭ Процедуры Москва

Технология печати КИМ в ППЭ Процедуры Москва

Схема защиты контрольных измерительных материалов Изготовление ЭМ Индивидуальны е комплекты участников Диск с КИМ Шифрование КИМ Текстовые файлы: исходные КИМ Защита: шифрование по ГОСТ Доставочные пакеты Подготовка ключей для Членов ГЭК Ключ доступа к КИМ Токен с ЭП Члена ГЭК Защита: персональный пароль Ключ доступа к КИМ для Члена ГЭК Защита: доступ по токену Члена ГЭК 2

Процедура обеспечения экзаменационными материалами Типография, ГЦСС I. Изготовление, доставка, хранение ЭМ в регионе Член ГЭК II. Доставка ЭМ в ППЭ и муниципалитеты МСУ III. Хранение ЭМ в муниципалитете за 10 дней до экзамена от 10 до дня экзамена 10 дней до экзамена за 30 дней до экзамена 30 -10 дней до экзамена Руководитель ППЭ IV. Хранение ЭМ в ППЭ день экзамена 10 дней до экзамена Организатор в аудитории V. Доставка ЭМ в аудитории полчаса до экзамена Срок окончания работ для удалённых ППЭ Организатор в аудитории VI. Расшифровка и печать КИМ в аудитории ППЭ начало экзамена Срок окончания работ для ТОМ 3

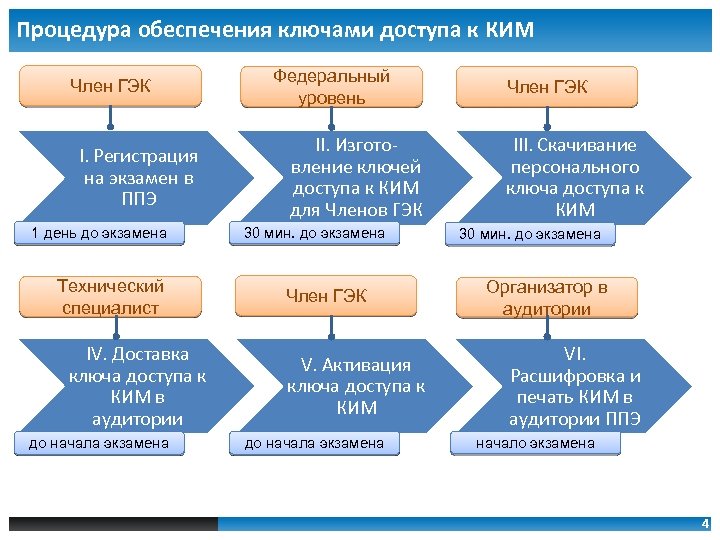

Процедура обеспечения ключами доступа к КИМ Член ГЭК I. Регистрация на экзамен в ППЭ 1 день до экзамена Технический специалист IV. Доставка ключа доступа к КИМ в аудитории до начала экзамена Федеральный уровень II. Изготовление ключей доступа к КИМ для Членов ГЭК 30 мин. до экзамена Член ГЭК V. Активация ключа доступа к КИМ до начала экзамена Член ГЭК III. Скачивание персонального ключа доступа к КИМ 30 мин. до экзамена Организатор в аудитории VI. Расшифровка и печать КИМ в аудитории ППЭ начало экзамена 4

Ресурсное обеспечение технологии печати КИМ в ППЭ Требования к оснащению ППЭ Станция печати КИМ Принтер АУДИТОРИЯ 1 Рабочая станция с выходом в интернет ШТАБ ППЭ Станция печати КИМ Принтер АУДИТОРИЯ 2 5

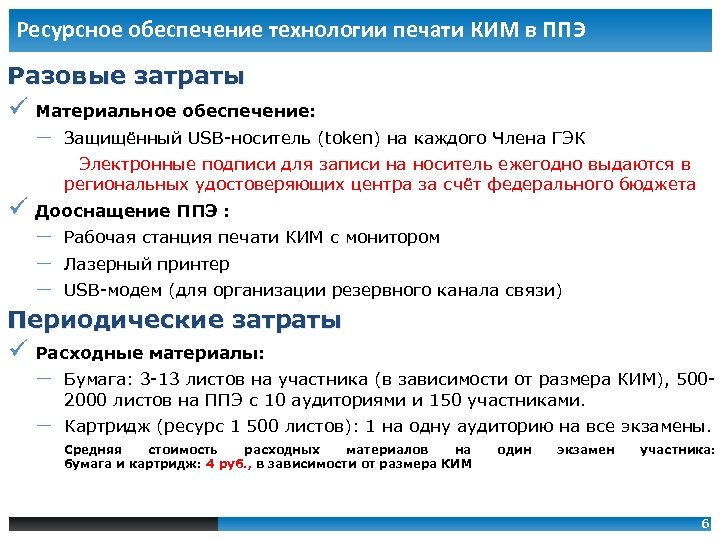

Ресурсное обеспечение технологии печати КИМ в ППЭ Разовые затраты ü Материальное обеспечение: - Защищённый USB-носитель (token) на каждого Члена ГЭК Электронные подписи для записи на носитель ежегодно выдаются в региональных удостоверяющих центра за счёт федерального бюджета ü Дооснащение ППЭ : - Рабочая станция печати КИМ с монитором - Лазерный принтер - USB-модем (для организации резервного канала связи) Периодические затраты ü Расходные материалы: - Бумага: 3 -13 листов на участника (в зависимости от размера КИМ), 500 - 2000 листов на ППЭ с 10 аудиториями и 150 участниками. Картридж (ресурс 1 500 листов): 1 на одну аудиторию на все экзамены. Средняя стоимость расходных материалов на бумага и картридж: 4 руб. , в зависимости от размера КИМ один экзамен участника: 6

Основные этапы подготовки и проведения апробации I. Обеспечение экзаменационными материалами ФЦТ, РЦОИ II. Подготовка и планирование экзаменов, материально техническое обеспечение РЦОИ III. Подготовка и проведение экзаменов ППЭ IV. Обработка результатов проведения экзамена РЦОИ 7

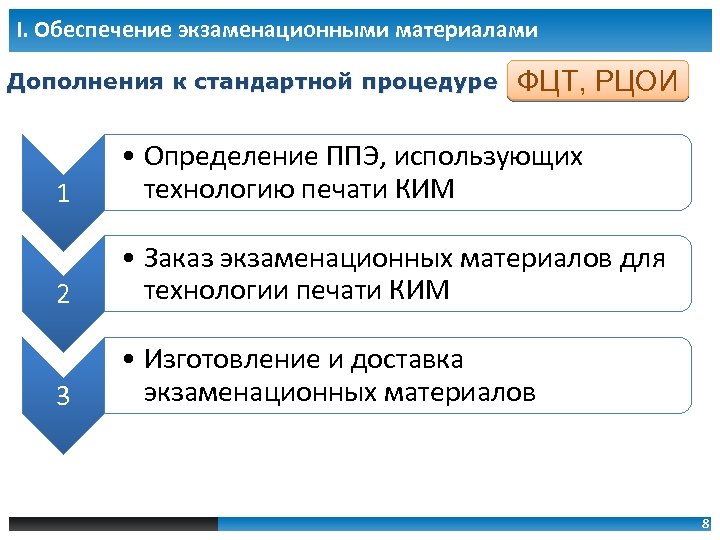

I. Обеспечение экзаменационными материалами Дополнения к стандартной процедуре ФЦТ, РЦОИ 1 • Определение ППЭ, использующих технологию печати КИМ 2 • Заказ экзаменационных материалов для технологии печати КИМ 3 • Изготовление и доставка экзаменационных материалов 8

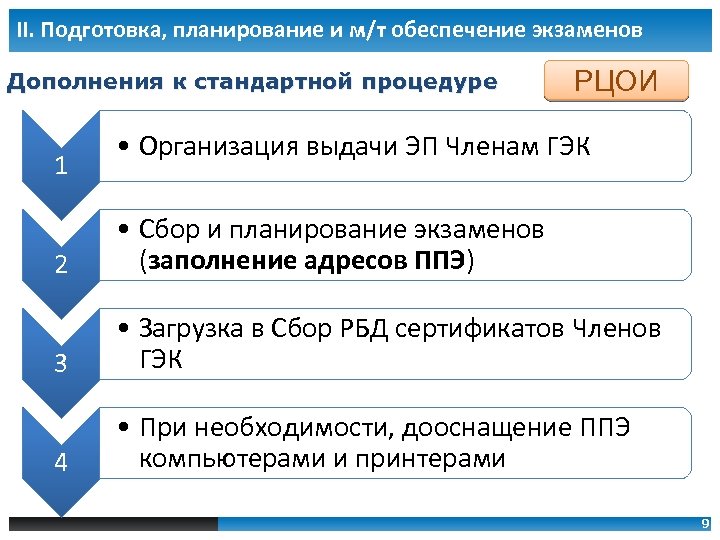

II. Подготовка, планирование и м/т обеспечение экзаменов Дополнения к стандартной процедуре 1 РЦОИ • Организация выдачи ЭП Членам ГЭК 2 • Сбор и планирование экзаменов (заполнение адресов ППЭ) 3 • Загрузка в Сбор РБД сертификатов Членов ГЭК 4 • При необходимости, дооснащение ППЭ компьютерами и принтерами 9

Ресурсное обеспечение технологии печати КИМ в ППЭ Требования к оснащению ППЭ Компонент Рабочая станция печати в каждой аудитории Характеристика Конфигурация Операционная система Windows XP service pack 3 и выше Дополнительное ПО Microsoft. NET Framework 4 и выше Центральный процессор Оперативная память Рекомендуемая: двухъядерный 2, 5 ГГц Минимальная: одноядерный 3, 0 ГГц Рекомендуемая: 2 Gb Минимальная: 1 Gb Дисковая подсистема SATA (IDE), свободного места не менее 200 Mb Внешние интерфейсы и накопители Устройство резервного копирования: ATAPI CD-RW Переферийные устройства Локальный лазерный принтер (требования далее) Сетевые подключения Должны отсутствовать внешний интерфейс: USB 2. 0 Система бесперебойного питания Время работы при полной нагрузке не менее 15 мин. (рекомендуется) 10

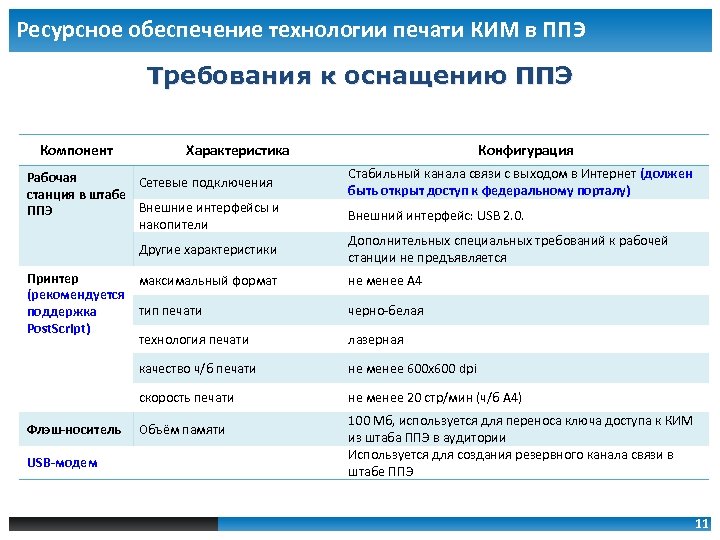

Ресурсное обеспечение технологии печати КИМ в ППЭ Требования к оснащению ППЭ Компонент Характеристика Рабочая Сетевые подключения станция в штабе Внешние интерфейсы и ППЭ накопители Другие характеристики Принтер максимальный формат (рекомендуется тип печати поддержка Post. Script) технология печати Конфигурация Стабильный канала связи с выходом в Интернет (должен быть открыт доступ к федеральному порталу) Внешний интерфейс: USB 2. 0. Дополнительных специальных требований к рабочей станции не предъявляется не менее A 4 черно-белая лазерная качество ч/б печати скорость печати Флэш-носитель USB-модем не менее 600 x 600 dpi не менее 20 стр/мин (ч/б А 4) Объём памяти 100 Мб, используется для переноса ключа доступа к КИМ из штаба ППЭ в аудитории Используется для создания резервного канала связи в штабе ППЭ 11

III. Подготовка и проведение экзаменов Общая схема Организатор Технический специалист Руководитель ОО I. Техническая подготовка 2 дня до экзамена Организатор IV. Основная печать КИМ До 15 -20 минут Технический специалист Член ГЭК II. Контроль технической готовности 1 день до экзамена Организатор V. Дополнительная печать КИМ в течение экзамена Технический специалист Член ГЭК III. Подготовка к печати 20 минут до экзамена Организатор Технический специалист VI. Завершение экзамена 15 -20 минут 12

III. Подготовка и проведение экзаменов I. Техническая подготовка II. Контроль технической готовности III. Подготовка к печати Ответственный исполнитель: Тех. специалист при участии Руководителя ОО Период выполнения: от 5 до 2 дней до начала экзамена Состав работ в каждой аудитории: ü Установка и настройка рабочей станции печати ü Подключение и настройка принтера ü Установка ПО Печать КИМ в ППЭ ü Проверка оборудования средствами ПО: CD-привод, принтер ü Проверка качества печати средствами ПО: проверка границ печати, тестовая печать КИМ ü Подготовка необходимого количества бумаги 13

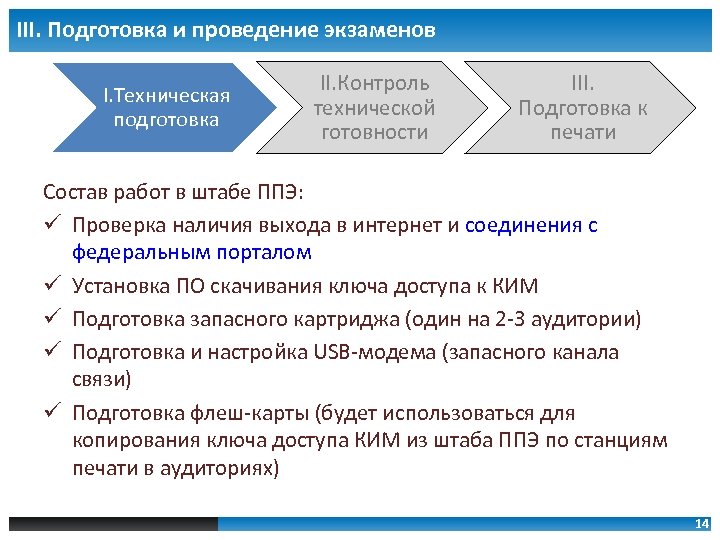

III. Подготовка и проведение экзаменов I. Техническая подготовка II. Контроль технической готовности III. Подготовка к печати Состав работ в штабе ППЭ: ü Проверка наличия выхода в интернет и соединения с федеральным порталом ü Установка ПО скачивания ключа доступа к КИМ ü Подготовка запасного картриджа (один на 2 -3 аудитории) ü Подготовка и настройка USB-модема (запасного канала связи) ü Подготовка флеш-карты (будет использоваться для копирования ключа доступа КИМ из штаба ППЭ по станциям печати в аудиториях) 14

III. Подготовка и проведение экзаменов I. Техническая подготовка II. Контроль технической готовности III. Подготовка к печати Ответственный исполнитель: Член ГЭК при участии Тех. специалиста и Руководителя ППЭ Период выполнения: за день до экзамена 1 • Печать шаблона для проверки границ печати принтера • Тестовая печать КИМ 2 • Проверка соблюдений границ печати • Проверка качества печати тестового КИМ 3 • Проверка флеш-карты на станции печати: подключение к компьютеру и ввод пароля Технический специалист Член ГЭК 15

III. Подготовка и проведение экзаменов I. Техническая подготовка II. Контроль технической готовности III. Подготовка к печати Основные требования к качеству печати КИМ: ü Соблюдены границы печати КИМ ü На КИМ чётко видны защитные знаки ü Рисунки и схемы хорошо читаемы и чётко пропечатаны ü КИМ напечатан равномерно: без белых или тёмных полос по листу 16

III. Подготовка и проведение экзаменов I. Техническая подготовка 4 5 6 II. Контроль технической готовности III. Подготовка к печати • Печать протокола технической готовности аудитории Технический специалист • Проверка обеспеченности бумагой* • Проверка оценочной общей длительности печати** Член ГЭК • Подписание протокола готовности аудитории Член ГЭК * - в аудитории должно быть на 20 -30% больше оценочного количества бумаги ** - оценочное время печати должно быть не более 10 минут, т. к. реальное время печати будет на 20 -30% больше оценочного 17

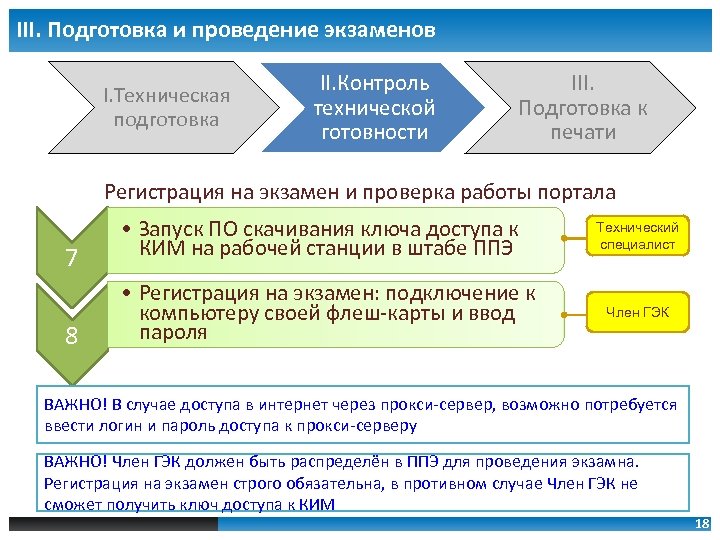

III. Подготовка и проведение экзаменов I. Техническая подготовка II. Контроль технической готовности III. Подготовка к печати Регистрация на экзамен и проверка работы портала 7 8 • Запуск ПО скачивания ключа доступа к КИМ на рабочей станции в штабе ППЭ • Регистрация на экзамен: подключение к компьютеру своей флеш-карты и ввод пароля Технический специалист Член ГЭК ВАЖНО! В случае доступа в интернет через прокси-сервер, возможно потребуется ввести логин и пароль доступа к прокси-серверу ВАЖНО! Член ГЭК должен быть распределён в ППЭ для проведения экзамна. Регистрация на экзамен строго обязательна, в противном случае Член ГЭК не сможет получить ключ доступа к КИМ 18

III. Подготовка и проведение экзаменов I. Техническая подготовка II. Контроль технической готовности III. Подготовка к печати Исполнители: Технический специалист, Член ГЭК, Организатор Период выполнения: в течение 20 минут до начала экзамена 1 • Скачивание ключа доступа к КИМ в штабе ППЭ Член ГЭК 2 • Загрузка ключа доступа к КИМ в ПО Печати КИМ в каждой аудитории • Запуск АРМ Организатора Технический специалист 3 • Запуск участников в аудитории • Получение экзаменационных материалов Организатор 19

III. Подготовка и проведение экзаменов I. Техническая подготовка II. Контроль технической готовности III. Подготовка к печати 4 • Инструктаж участников о процедуре печати КИМ Организатор1 5 • Вскрытие пакета и установка диска с электронными ЭМ в станцию печати Организатор2 6 • Подключение к станции печати флеш-карты и ввод пароля доступа к ней 7 • Ввод количества участников в аудитории • Инициация печати КИМ Член ГЭК Организатор2 Член ГЭК 20

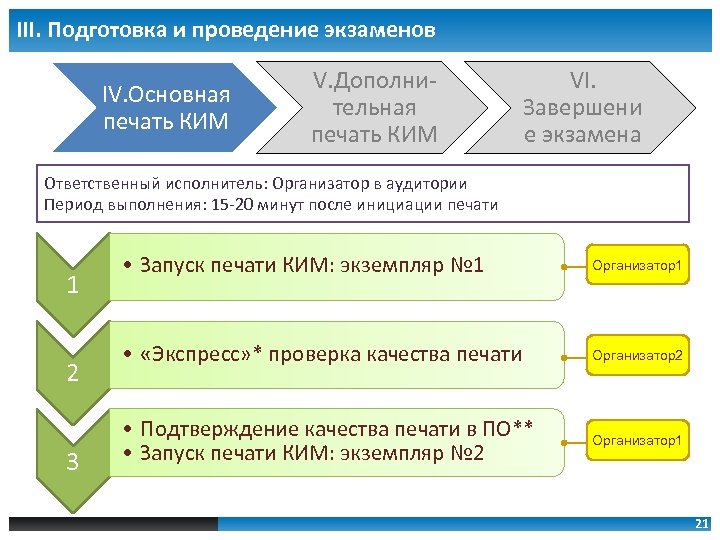

III. Подготовка и проведение экзаменов IV. Основная печать КИМ V. Дополнительная печать КИМ VI. Завершени е экзамена Ответственный исполнитель: Организатор в аудитории Период выполнения: 15 -20 минут после инициации печати 1 2 3 • Запуск печати КИМ: экземпляр № 1 Организатор1 • «Экспресс» * проверка качества печати Организатор2 • Подтверждение качества печати в ПО** • Запуск печати КИМ: экземпляр № 2 Организатор1 21

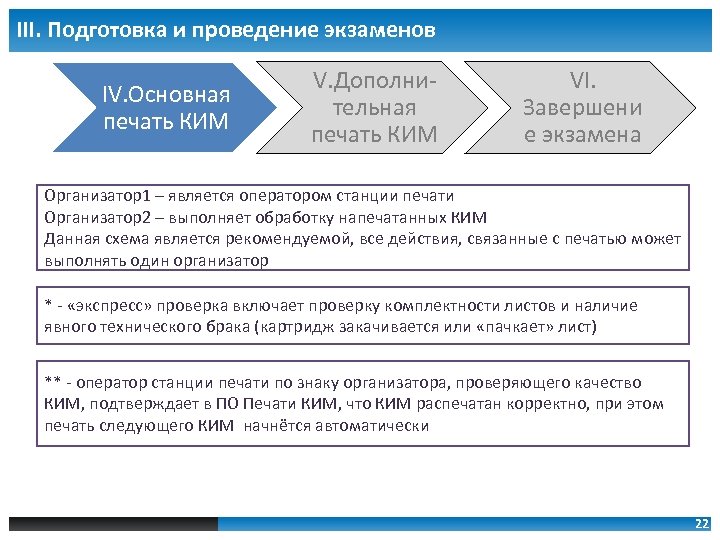

III. Подготовка и проведение экзаменов IV. Основная печать КИМ V. Дополнительная печать КИМ VI. Завершени е экзамена Организатор1 – является оператором станции печати Организатор2 – выполняет обработку напечатанных КИМ Данная схема является рекомендуемой, все действия, связанные с печатью может выполнять один организатор * - «экспресс» проверка включает проверку комплектности листов и наличие явного технического брака (картридж закачивается или «пачкает» лист) ** - оператор станции печати по знаку организатора, проверяющего качество КИМ, подтверждает в ПО Печати КИМ, что КИМ распечатан корректно, при этом печать следующего КИМ начнётся автоматически 22

III. Подготовка и проведение экзаменов IV. Основная печать КИМ 4 … 5 V. Дополнительная печать КИМ VI. Завершени е экзамена • Комплектование КИМ* (экземпляр № 1) с индивидуальным комплектом • Цикл печати повторяется для всех КИМ** Организатор2 Организатор1 Организатор2 • Выдача Участникам КИМ, скомплектованных с ИК*** Организатор1 23

III. Подготовка и проведение экзаменов IV. Основная печать КИМ V. Дополнительная печать КИМ VI. Завершени е экзамена Ответственный исполнитель: Организатор при участии Члена ГЭК Период выполнения: в течение экзамена 1 2 3 • Инициация дополнительной печати • Подключение к станции печати флешкарты и ввод пароля доступа к ней • Ввод количества КИМ для печати • Печать КИМ (аналогично процедуре при основной печати) Организатор Член ГЭК Организатор 24

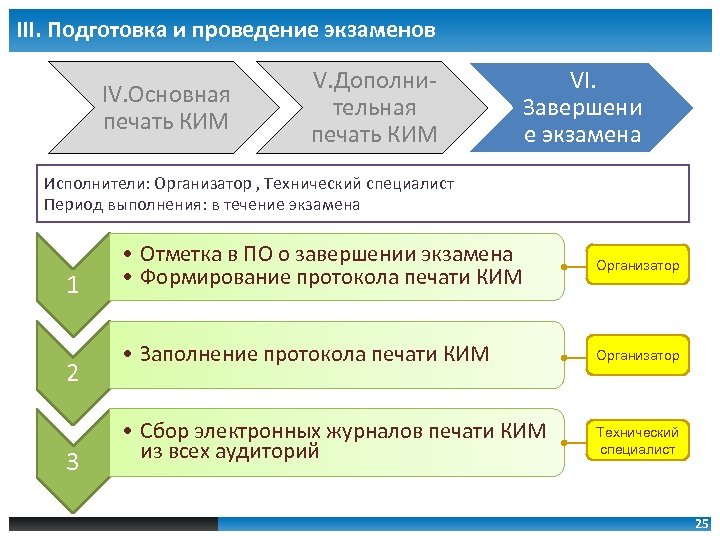

III. Подготовка и проведение экзаменов IV. Основная печать КИМ V. Дополнительная печать КИМ VI. Завершени е экзамена Исполнители: Организатор , Технический специалист Период выполнения: в течение экзамена 1 2 3 • Отметка в ПО о завершении экзамена • Формирование протокола печати КИМ Организатор • Заполнение протокола печати КИМ Организатор • Сбор электронных журналов печати КИМ из всех аудиторий Технический специалист 25

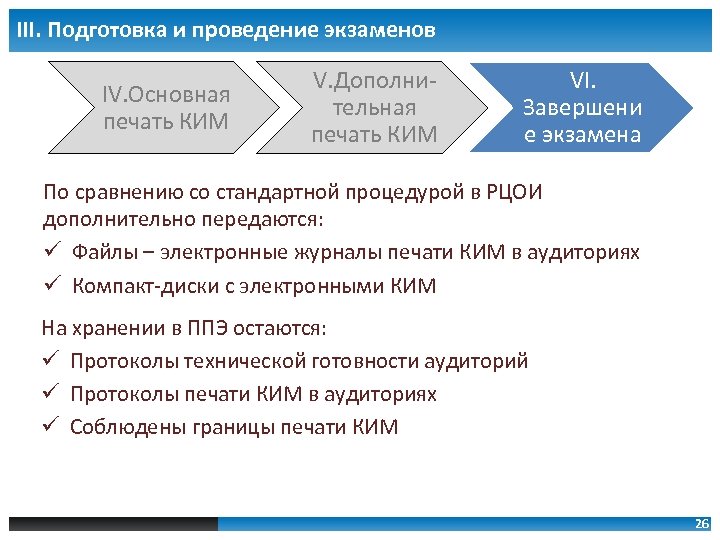

III. Подготовка и проведение экзаменов IV. Основная печать КИМ V. Дополнительная печать КИМ VI. Завершени е экзамена По сравнению со стандартной процедурой в РЦОИ дополнительно передаются: ü Файлы – электронные журналы печати КИМ в аудиториях ü Компакт-диски с электронными КИМ На хранении в ППЭ остаются: ü Протоколы технической готовности аудиторий ü Протоколы печати КИМ в аудиториях ü Соблюдены границы печати КИМ 26

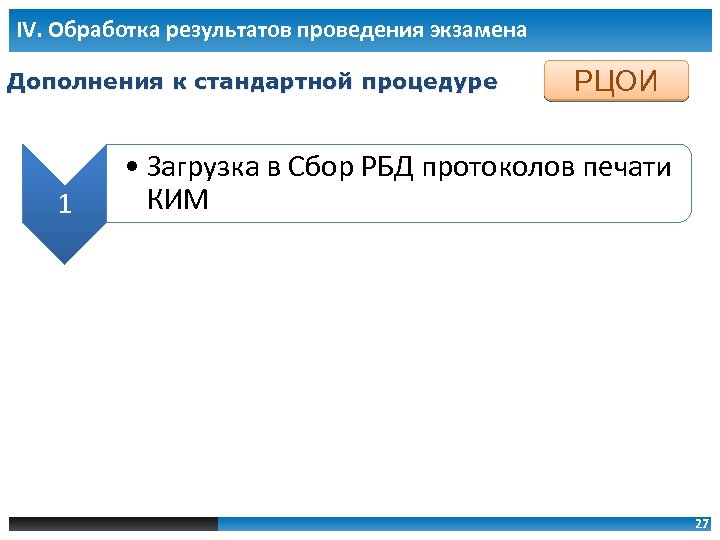

IV. Обработка результатов проведения экзамена Дополнения к стандартной процедуре 1 РЦОИ • Загрузка в Сбор РБД протоколов печати КИМ 27

Нештатные ситуации Устранение любых нештатных ситуаций выполняется строго Техническим специалистом 28

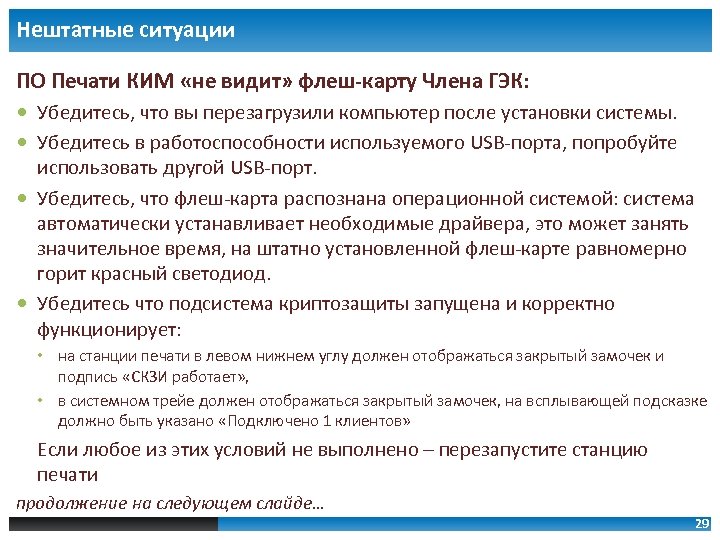

Нештатные ситуации ПО Печати КИМ «не видит» флеш-карту Члена ГЭК: Убедитесь, что вы перезагрузили компьютер после установки системы. Убедитесь в работоспособности используемого USB-порта, попробуйте использовать другой USB-порт. Убедитесь, что флеш-карта распознана операционной системой: система автоматически устанавливает необходимые драйвера, это может занять значительное время, на штатно установленной флеш-карте равномерно горит красный светодиод. Убедитесь что подсистема криптозащиты запущена и корректно функционирует: • на станции печати в левом нижнем углу должен отображаться закрытый замочек и подпись «СКЗИ работает» , • в системном трейе должен отображаться закрытый замочек, на всплывающей подсказке должно быть указано «Подключено 1 клиентов» Если любое из этих условий не выполнено – перезапустите станцию печати продолжение на следующем слайде… 29

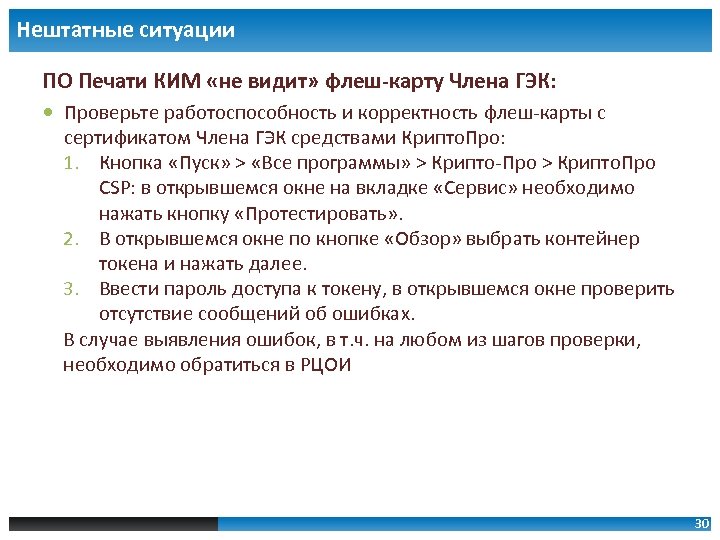

Нештатные ситуации ПО Печати КИМ «не видит» флеш-карту Члена ГЭК: Проверьте работоспособность и корректность флеш-карты с сертификатом Члена ГЭК средствами Крипто. Про: 1. Кнопка «Пуск» > «Все программы» > Крипто-Про > Крипто. Про CSP: в открывшемся окне на вкладке «Сервис» необходимо нажать кнопку «Протестировать» . 2. В открывшемся окне по кнопке «Обзор» выбрать контейнер токена и нажать далее. 3. Ввести пароль доступа к токену, в открывшемся окне проверить отсутствие сообщений об ошибках. В случае выявления ошибок, в т. ч. на любом из шагов проверки, необходимо обратиться в РЦОИ 30

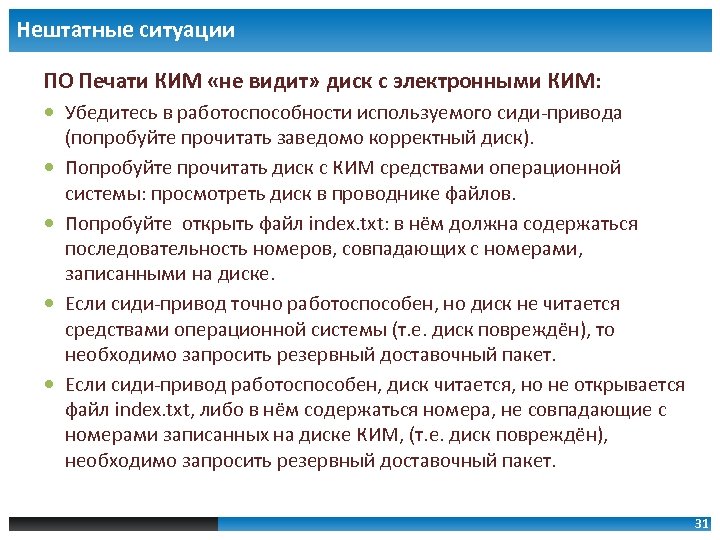

Нештатные ситуации ПО Печати КИМ «не видит» диск с электронными КИМ: Убедитесь в работоспособности используемого сиди-привода (попробуйте прочитать заведомо корректный диск). Попробуйте прочитать диск с КИМ средствами операционной системы: просмотреть диск в проводнике файлов. Попробуйте открыть файл index. txt: в нём должна содержаться последовательность номеров, совпадающих с номерами, записанными на диске. Если сиди-привод точно работоспособен, но диск не читается средствами операционной системы (т. е. диск повреждён), то необходимо запросить резервный доставочный пакет. Если сиди-привод работоспособен, диск читается, но не открывается файл index. txt, либо в нём содержаться номера, не совпадающие с номерами записанных на диске КИМ, (т. е. диск повреждён), необходимо запросить резервный доставочный пакет. 31

Нештатные ситуации Флеш-карта Члена ГЭК не совпадает к ключом доступа к КИМ Данное сообщение об ошибке может появиться на этапе подготовки к печати КИМ Убедитесь, что вы используете корректную флеш-карту. Убедитесь, что вы используете корректный ключ доступа к КИМ (как минимум имя ключа должно содержать корректный номер региона и дату экзамена): ключ можно изменить через ссылку «Изменить настройки» . Проверьте корректность данных флеш-карты средствами Крипто. Про, см. ранее слайд 34 32

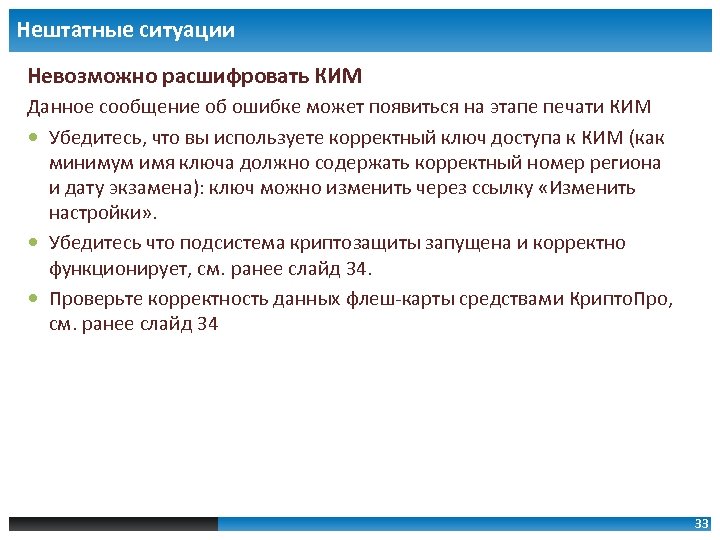

Нештатные ситуации Невозможно расшифровать КИМ Данное сообщение об ошибке может появиться на этапе печати КИМ Убедитесь, что вы используете корректный ключ доступа к КИМ (как минимум имя ключа должно содержать корректный номер региона и дату экзамена): ключ можно изменить через ссылку «Изменить настройки» . Убедитесь что подсистема криптозащиты запущена и корректно функционирует, см. ранее слайд 34. Проверьте корректность данных флеш-карты средствами Крипто. Про, см. ранее слайд 34 33

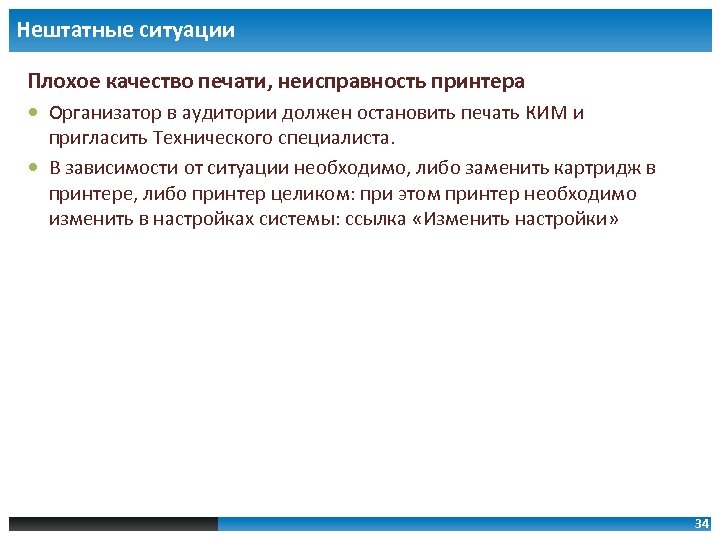

Нештатные ситуации Плохое качество печати, неисправность принтера Организатор в аудитории должен остановить печать КИМ и пригласить Технического специалиста. В зависимости от ситуации необходимо, либо заменить картридж в принтере, либо принтер целиком: при этом принтер необходимо изменить в настройках системы: ссылка «Изменить настройки» 34
