ТЕХНОЛОГИЯ ОТКРЫТЫХ ГОРНЫХ РАБОТ Подготовка горных пород

ТЕХНОЛОГИЯ ОТКРЫТЫХ ГОРНЫХ РАБОТ

Подготовка горных пород к выемке

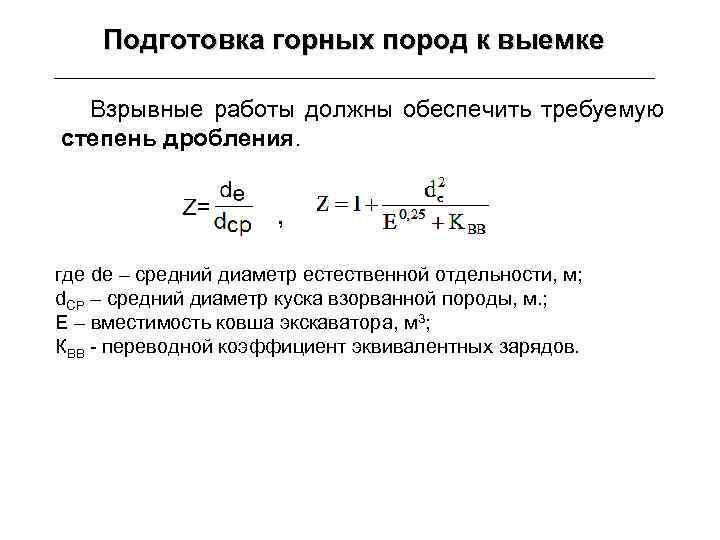

Подготовка горных пород к выемке Взрывные работы должны обеспечить требуемую степень дробления. , где dе – средний диаметр естественной отдельности, м; d. СР – средний диаметр куска взорванной породы, м. ; E – вместимость ковша экскаватора, м 3; КВВ - переводной коэффициент эквивалентных зарядов.

Подготовка горных пород к выемке Удельный расход ВВ, кг/м 3: где КВ – коэффициент влияния обводнённости породы (КВ=1, скважины сухие); КВВ - переводной коэффициент эквивалентных зарядов; СЖ – временное сопротивление сжатию, МПа. Z – рациональная степень взрывного дробления пород; – угол наклона скважин к горизонту, град; НУ – высота уступа, м. Граммонит 79/21 (КВВ=1)

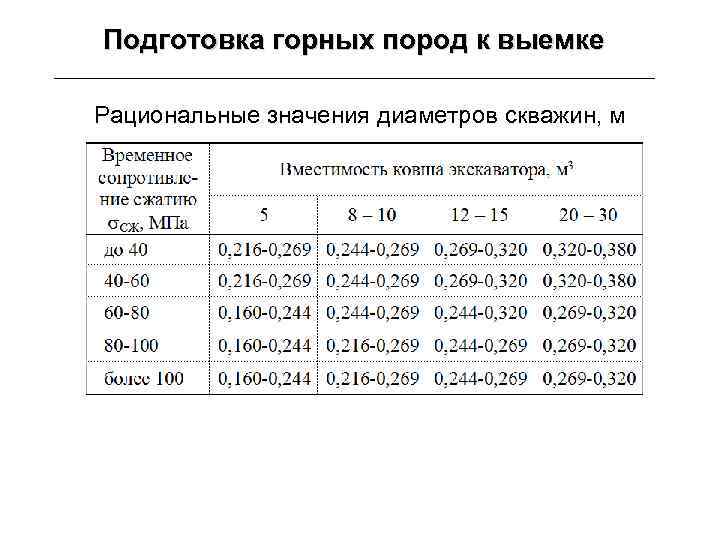

Подготовка горных пород к выемке Рациональные значения диаметров скважин, м

Подготовка горных пород к выемке Основные технологические характеристики станков буровых шарошечных

Подготовка горных пород к выемке Среднего диапазона DM-25 С DML DM-45/DM 50

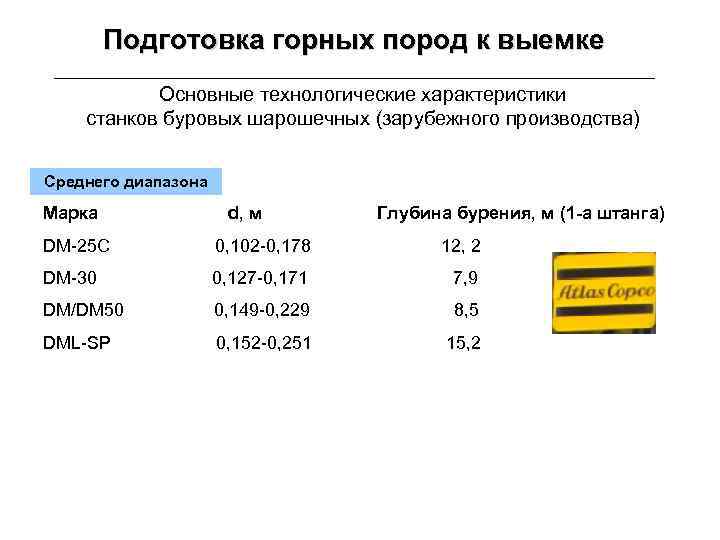

Подготовка горных пород к выемке Основные технологические характеристики станков буровых шарошечных (зарубежного производства) Среднего диапазона Марка d, м Глубина бурения, м (1 -а штанга) DM-25 С 0, 102 -0, 178 12, 2 DM-30 0, 127 -0, 171 7, 9 DM/DM 50 0, 149 -0, 229 8, 5 DML-SP 0, 152 -0, 251 15, 2

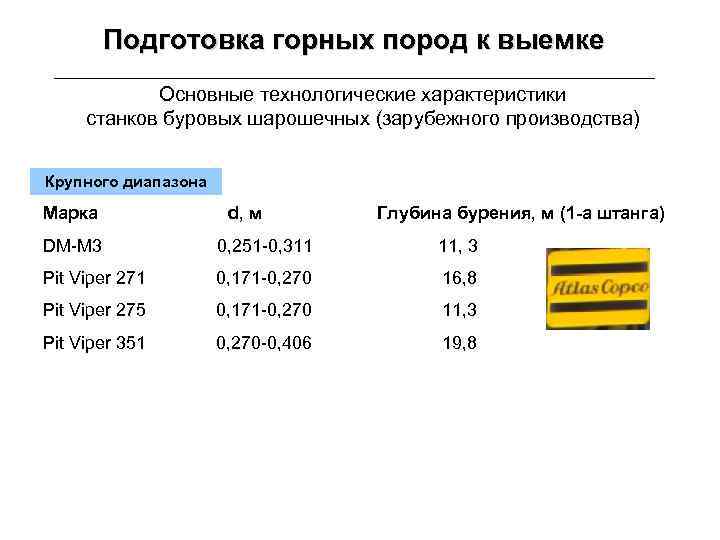

Подготовка горных пород к выемке Основные технологические характеристики станков буровых шарошечных (зарубежного производства) Крупного диапазона Марка d, м Глубина бурения, м (1 -а штанга) DM-M 3 0, 251 -0, 311 11, 3 Pit Viper 271 0, 171 -0, 270 16, 8 Pit Viper 275 0, 171 -0, 270 11, 3 Pit Viper 351 0, 270 -0, 406 19, 8

Рациональные параметры взрывной подготовки пород (транспортная технология) Е, м 3 Показатели Z 4 -5 d, м Категория пород по блочности I II IV V 1. 2 -1. 25 1. 5 -1. 6 2. 05 -2. 2 2. 6 -2. 75 3. 1 -3. 4 0. 216 -0. 269 0. 160 -0. 244 q, кг/м 3 0. 45 -0. 65 0. 6 -0. 8 0. 7 -0. 95 0. 8 -1. 05 Z 8 -10 0. 25 -0. 35 1. 15 -1. 2 1. 35 -1. 4 1. 8 -1. 9 2. 2 -2. 35 2. 65 -2. 8 d, м 0. 244 -0. 269 0. 216 -0. 269 q, кг/м 3 0. 3 -0. 45 0. 65 -0. 75 -0. 85 0. 8 -0. 9 Z 12. 5 -16 0. 25 -0. 3 1. 1 -1. 15 1. 25 -1. 3 1. 6 -1. 7 2. 0 -2. 1 2. 4 -2. 5 d, м 0. 269 -0. 320 0. 244 -0. 269 q, кг/м 3 0. 3 -0. 4 0. 55 -0. 65 -0. 75 -0. 85 Z 18 -23 0. 2 -0. 25 1. 1 -1. 15 1. 2 -1. 25 1. 55 -1. 6 1. 9 -1. 95 2. 25 -2. 35 d, м q, кг/м 3 0. 320 -0. 380 0. 2 -0. 25 0. 3 -0. 4 0. 269 -0. 320 0. 5 -0. 65 0. 6 -0. 75 -0. 85

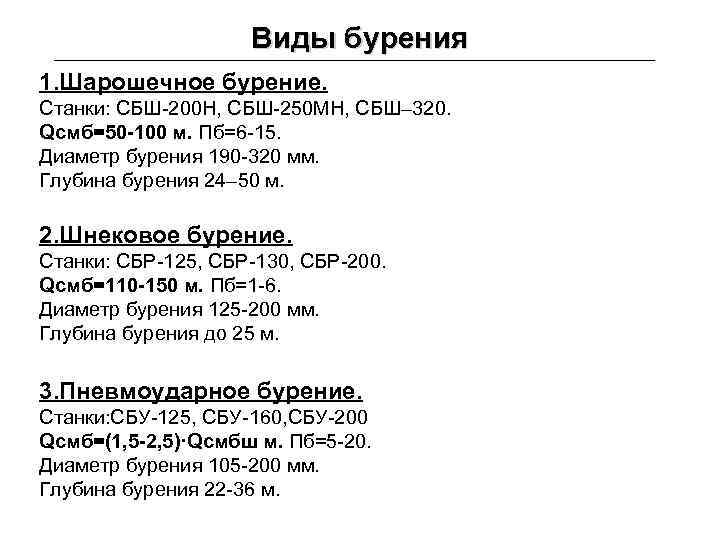

Виды бурения 1. Шарошечное бурение. Станки: СБШ-200 Н, СБШ-250 МН, СБШ– 320. Qсмб=50 -100 м. Пб=6 -15. Диаметр бурения 190 -320 мм. Глубина бурения 24– 50 м. 2. Шнековое бурение. Станки: СБР-125, СБР-130, СБР-200. Qсмб=110 -150 м. Пб=1 -6. Диаметр бурения 125 -200 мм. Глубина бурения до 25 м. 3. Пневмоударное бурение. Станки: СБУ-125, СБУ-160, СБУ-200 Qсмб=(1, 5 -2, 5)·Qсмбш м. Пб=5 -20. Диаметр бурения 105 -200 мм. Глубина бурения 22 -36 м.

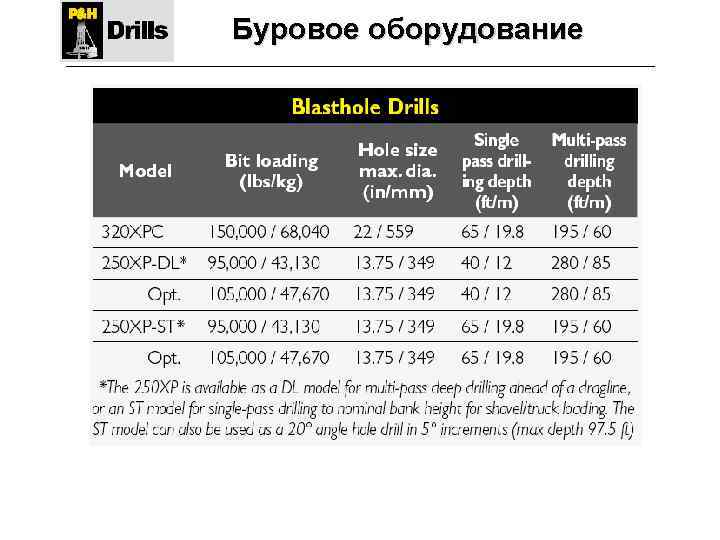

Буровое оборудование

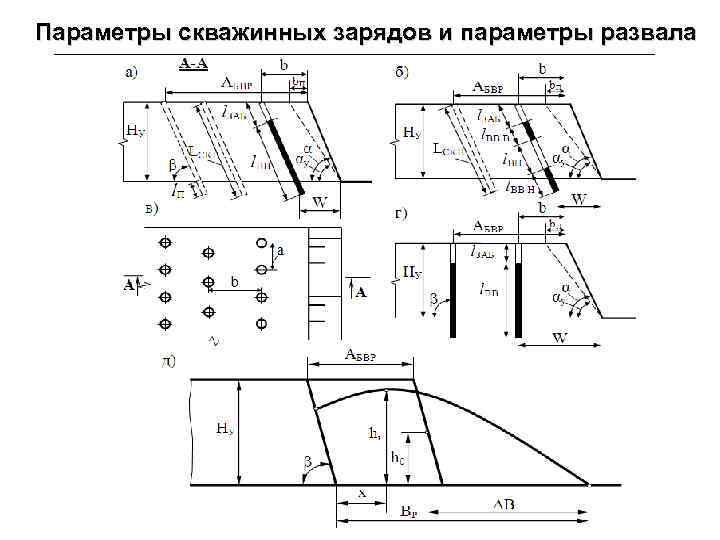

Параметры скважинных зарядов и параметры развала

Параметры скважинных зарядов Глубины скважины, м Масса скважинного заряда, кг Расстояние между скважинами в ряду(а); между рядами скважин (b), м Рис. Параметры наклонного скважинного заряда и сетка

Схема к построению развала Транспортная технология Бестранспортная технология

Схема короткозамедленного взрывания Бестранспортная технология Bр max Транспортная технология Bр min Схема КЗВ: а – порядная; б – диагональная; в – поперечная; 1, 2, 3 – порядок взрывания; РП-прерыватель, КД-капсуль детонатор, ОШ-огнепроводный шнур, ДШ-детонирующий шнур

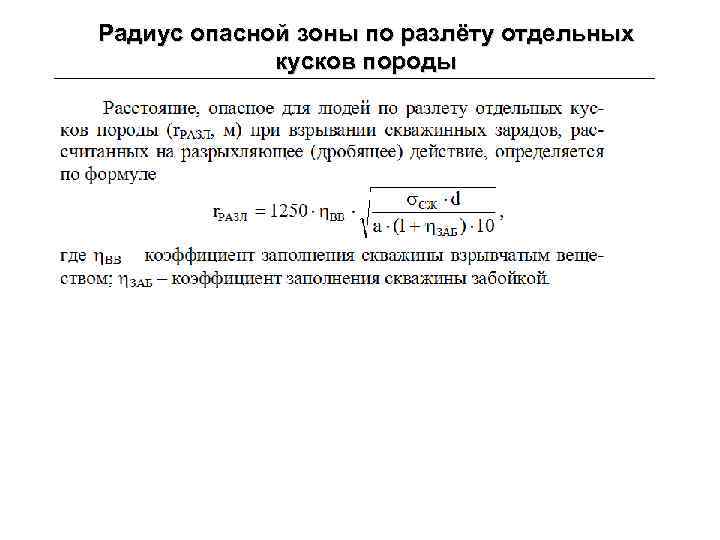

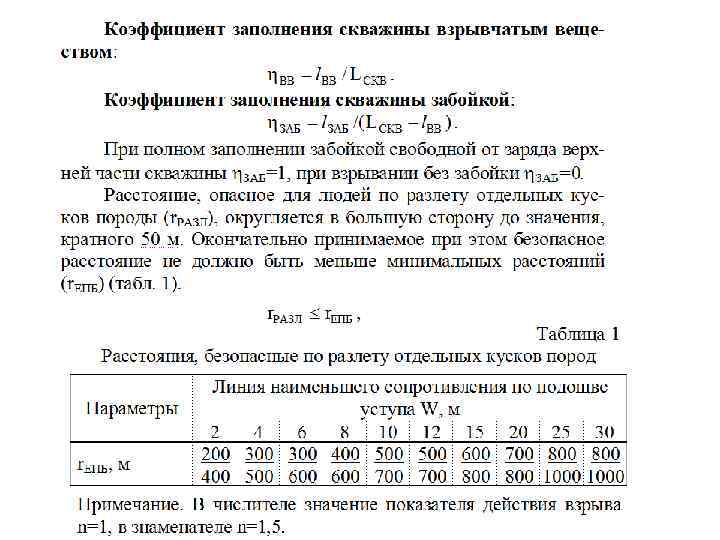

Радиус опасной зоны по разлёту отдельных кусков породы

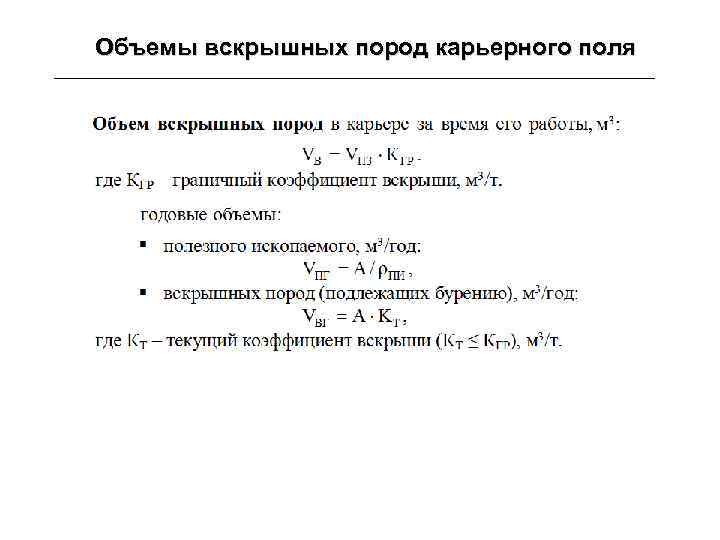

Объемы вскрышных пород карьерного поля

Производительность бурового станка СБШ

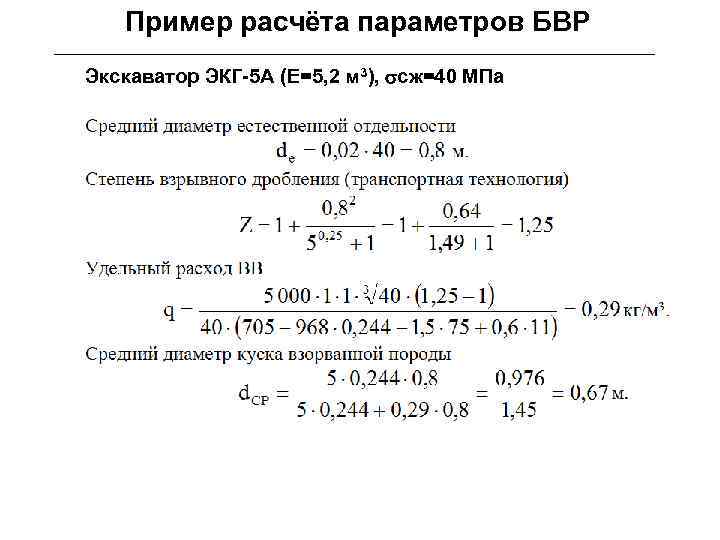

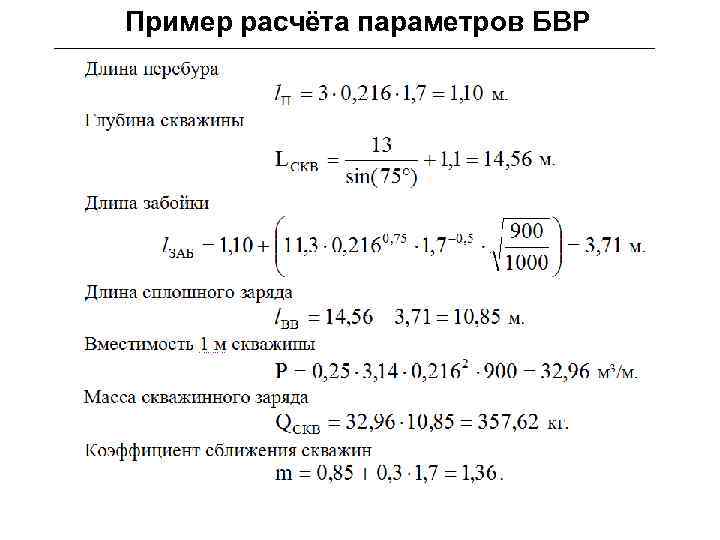

Пример расчёта параметров БВР Экскаватор ЭКГ-5 А (Е=5, 2 м 3), sсж=40 МПа

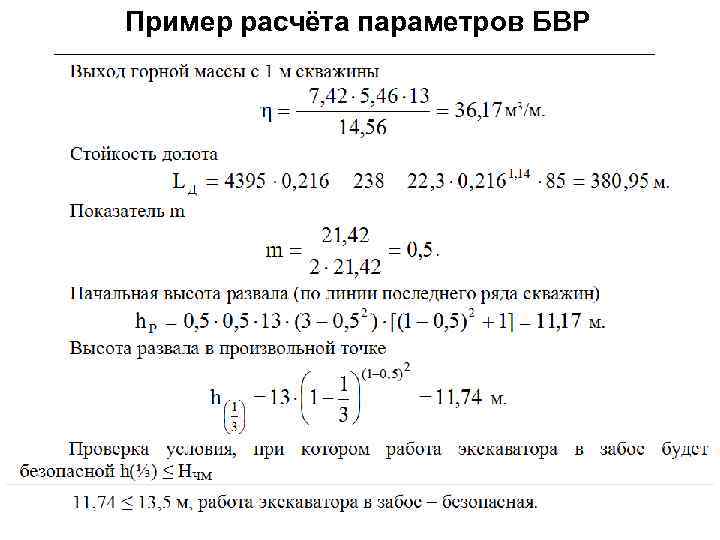

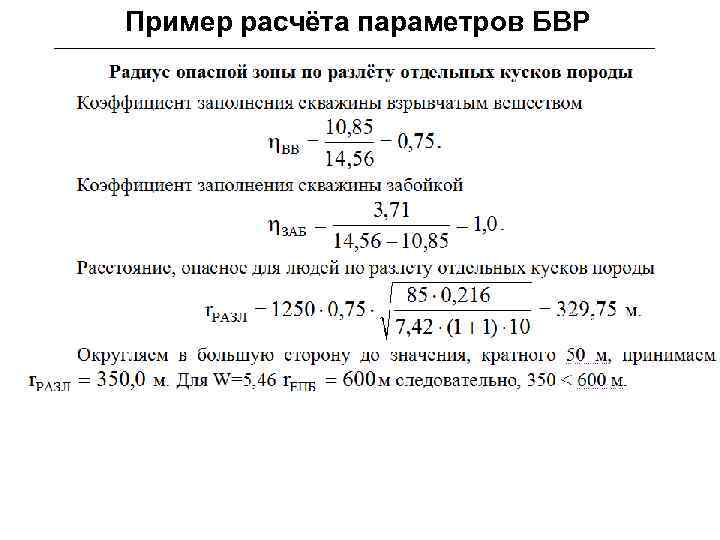

Пример расчёта параметров БВР
