Технология очистки городских сточных вод Курс лекций

«Технология очистки городских сточных вод» Курс лекций 4 курс осенний семестр

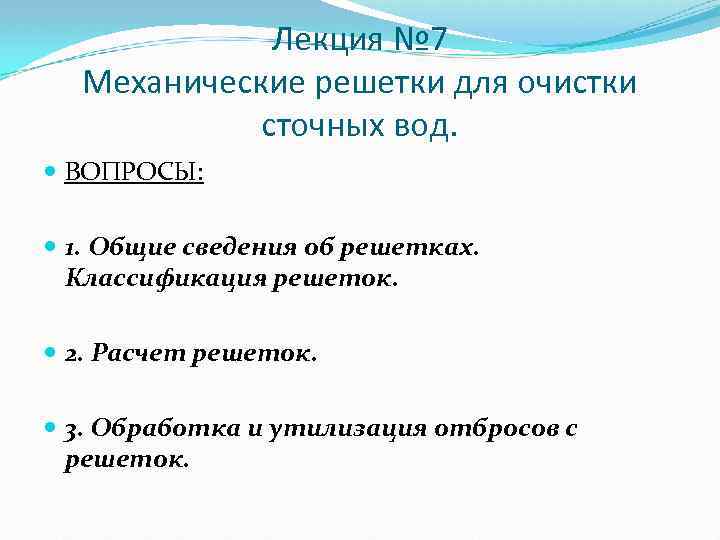

Лекция № 7 Механические решетки для очистки сточных вод. ВОПРОСЫ: 1. Общие сведения об решетках. Классификация решеток. 2. Расчет решеток. 3. Обработка и утилизация отбросов с решеток.

Нормативные требования: Канализационные решетки согласно п. 5. 12 СНи. Па следует устанавливать при Vотбросов=0, 1 м 3/сут и более - механические решетки или решетки-дробилки. Для предотвращения засорения насосов устраивать решетки на КНС: – прозоры на 10 -20 мм менее диаметра проходного отверстия насоса, (обычно прозоры на КНС составляют 16 -20 мм). – скорость движения воды в прозорах механических решеток принимается равным 0, 8 -1, 2 м/с, в решеткахдробилках 1, 2 м/с. Средняя плотность (ρ) отбросов = 750 кг/м 3 Согласно СНи. Пу в решетках с прозорами 16 -20 мм количество снятых отбросов оставляет 8 л. чел/сут.

Классификация решеток: 1. Решетки в зависимости от величины прозоров подразделяются на: - решетки грубой очистки с прозорами от 50 до 20 мм; - решетки средней степени очистки с прозорами от 20 до 10 мм; - решетки тонкой степени очистки с прозорами менее 10 мм.

Классификация решеток: 2. По способу удаления осадка с решеток: - решетки с ручной очисткой (стационарные); - решетки с механизированной очисткой; - пластинчатые; - эскалаторные; - дуговые; - шнековые;

Изменение состава крупноразмерных загрязнений: →Наличие в сточных водах полимерных упаковочных материалов (пакетов, пленки) ►Способность загрязнений образовывать пробки в сетях канализации →Увеличение волокнистых загрязнений. ►Способность загрязнений образовывать жгуты в сетях канализации →Уменьшение ширины прозоров в решетках (с 16 -20 мм → 1 -16 мм) →Применение технологии «НАМЫВНОГО ЭКРАНА»

Схема установки решеток:

Поперечное сечение стержней решеток

Установка решетки и пресса для отжима отбросов с решеток автоматически

Решетки-дробилки

Расчет решеток: 1. Площадь живого сечения решеток , м 2: qmax - максимальный расход сточных вод, м. куб/сек; Vr - скорость движения сточных вод в прозорах решетки, м/c (1)

2. Ширина фильтровальной части: Б=n. (S+Т) (2) S – ширина прозоров; мм Т – толщина фильтровальных пластин; мм n – количество прозоров. 2. Общая ширина прозоров: S 0=n. S (3) n=Б/S+T (4)

3. Пропускная способность решеток: Qc=n. S. Hp. VP (5) Hp – наполнение канала в месте установки решетки, м VP – скорость движения воды в решетке, м/с. 4. Потери напора в решетке: (6) - по данным эксплуатации 5. Объем отбросов с решеток: м 3/сут (7) Wотбр – количество отбросов принимается в зависимости от типа решетки и ширины прозоров.

Количество отбросов в зависимости от ширины прозоров решетки Ширина прозоров, мм Объем отбросов Wотбр, л ▪чел/сут 2 3 4 5 6 8 10 12 16 0, 025 0, 024 0, 023 0, 022 0, 020 0, 018 0, 014 0, 011 0, 008 Производители решеток: 1. «Риотек» , г. Санкт-Петербург, Россия 2. «Экотон» , г. Харьков, Украина 3. «KSR» , Германия 4. «Step screen» , Huber Германия

Модельный ряд решеток «РИОТЕК» № п/п 1. 2. Наименование параметра Ширина решеткиширина канала (бака) Ширина фильтрующей части 3. 4. 5. Общая высота Длина Высота выгрузки осадка 6. Максимальная глубина канала Ширина прозоров Толщина фильтрующих пластин 7. 8. 9. 10. 11. 12. 13. Номинальная производительность по сточной жидкости Номинальная производительность по чистой воде Масса Максимальный уровень жидкости перед решеткой Мощность электродвигателя Обозн. Разм. РС-500 РС-630 Индекс изделия РС-1000 РС-1560 ПС-1960 А мм 500 630 1060 1560 1960 Б мм 350 440 840 1270 1670 В Г мм мм 1320 850 1580 1160 2530 1440 4420 2420 5050 2820 Д мм 750 890 1500 2960 3650 Е мм 800 1000 1500 2070 3000 S мм 2 2 2 4 6 Т мм 2 3 3 QC м 3/ч 210 280 970 2500 5900 Qч м 3/ч 315 420 1455 3750 8850 G кг 380 790 2380 6640 8020 Н мм 500 660 1200 1400 2200 W к. Вт 0, 37 1, 5 2, 2

Обработка отбросов с решеток: Прессы винтовые Прессы гидравлические поршневые; Обезвоживание отбросов Накопление в емкостях-контейнерах Вывоз отбросов на полигоны ТБО;

Модельный ряд пресс-транспортеров гидравлических № п/п 1 2 3 Наименование параметра Габаритные размеры пресс-транспортера гидравлического Габаритные размеры масляной станции Разм. ПТГ-250 Индекс изделия ПТГ-300 ПТГ 300* мм 2983 x 370 x 215 2938 x 523 x 470 3900 x 1725 x 50; мм 1438 x 1060 x 500 - 11, 0 5, 5 м 3/ч 6, 0 8, 3 4, 75 кг 740 865 580 Мощность электродвигателя к. Вт 4 Максимальная производительность 5 Масса

Пресс винтовой

Пресс винтовой

Транспортер ленточный

Решетка «Ра. Ду. Га» решетка дуговая гидрофицированная

Здание решеток

Фасадная часть зала решеток

Фронтальная часть зала решеток

Винтовой пресс для отжима отбросов с решеток

Приемная камера (гашения) ОС план

Приемная камера (гашения) ОС Общий вид
