Технология конструкционных материалов Преподаватель: Очиров Нимя Григорьевич Технология конструкционных материалов Преподаватель: Очиров Нимя Григорьевич

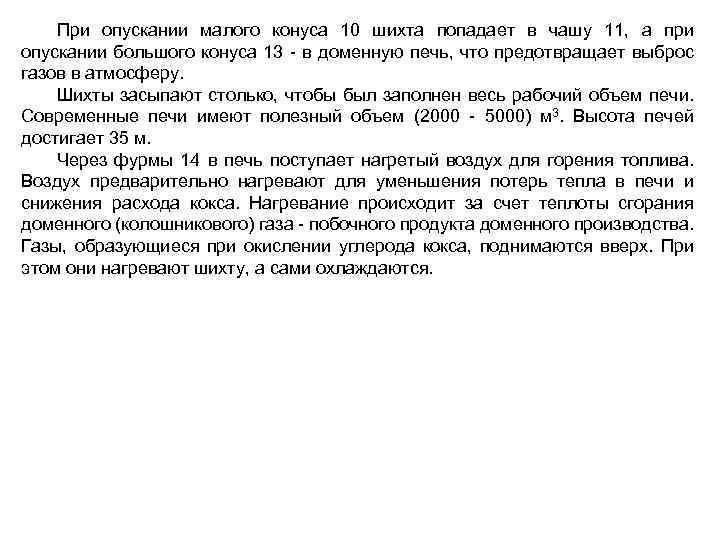

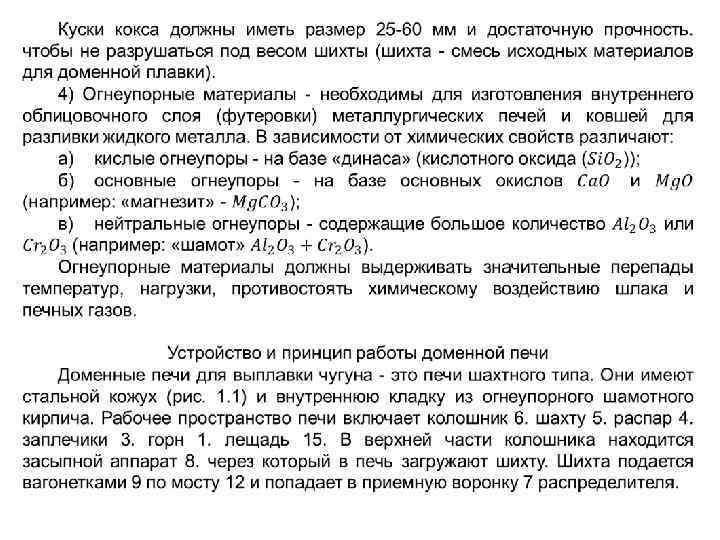

При опускании малого конуса 10 шихта попадает в чашу 11, а при опускании большого При опускании малого конуса 10 шихта попадает в чашу 11, а при опускании большого конуса 13 - в доменную печь, что предотвращает выброс газов в атмосферу. Шихты засыпают столько, чтобы был заполнен весь рабочий объем печи. Современные печи имеют полезный объем (2000 - 5000) м 3. Высота печей достигает 35 м. Через фурмы 14 в печь поступает нагретый воздух для горения топлива. Воздух предварительно нагревают для уменьшения потерь тепла в печи и снижения расхода кокса. Нагревание происходит за счет теплоты сгорания доменного (колошникового) газа - побочного продукта доменного производства. Газы, образующиеся при окислении углерода кокса, поднимаются вверх. При этом они нагревают шихту, а сами охлаждаются.

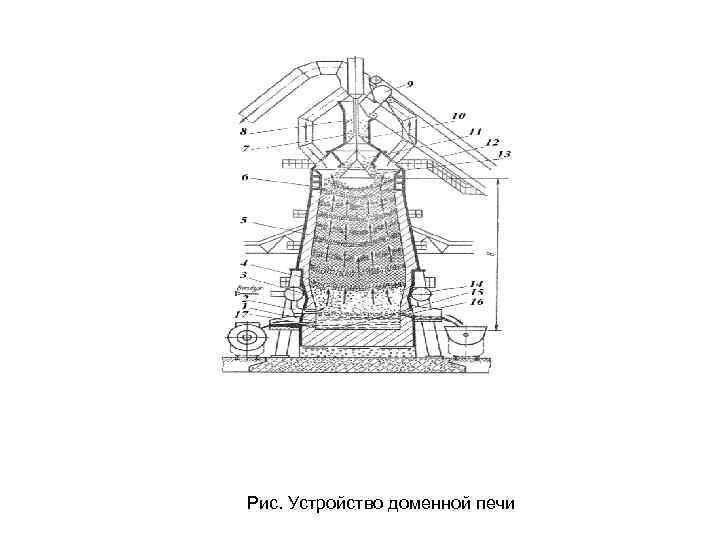

Рис. Устройство доменной печи Рис. Устройство доменной печи

Схема распределения температур по высоте печи приведена на рис. Шахта печи - расширяющийся книзу Схема распределения температур по высоте печи приведена на рис. Шахта печи - расширяющийся книзу конус, что обеспечивает свободное перемещение шихты сверху вниз по мере ее расплавления. В распаре шихта плавится и объем ее уменьшается, а в заплечиках образуется губчатое железо. Жидкий шлак и жидкий чугун стекают в горн. Рис. Схема распределения температур по высоте доменной печи

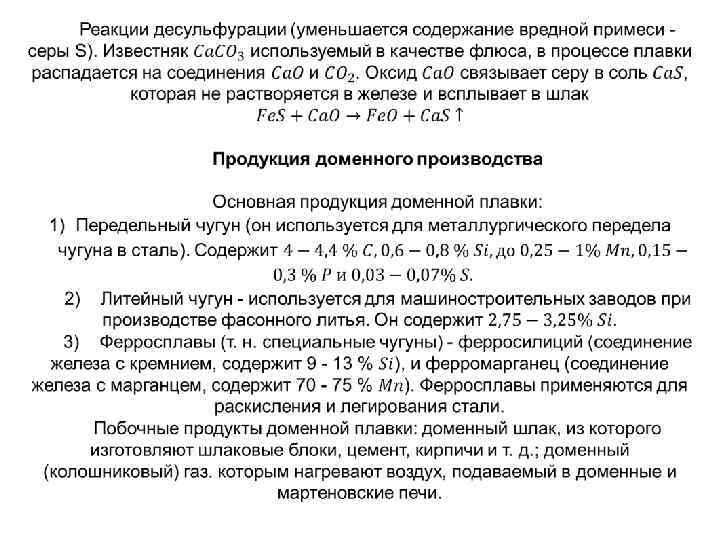

Прямое восстановление железа из руд Доменный процесс получения чугуна достаточно энергоемкий и материалоемкий. Поэтому Прямое восстановление железа из руд Доменный процесс получения чугуна достаточно энергоемкий и материалоемкий. Поэтому наряду с выплавкой чугуна в доменных печах все более широко используют более экономичные процессы прямого восстановления железа из руд с последующей его плавкой в электропечах для получения стали. Рис. Схема установки для прямого восстановления железа из руды после получения металлизованных окатышей

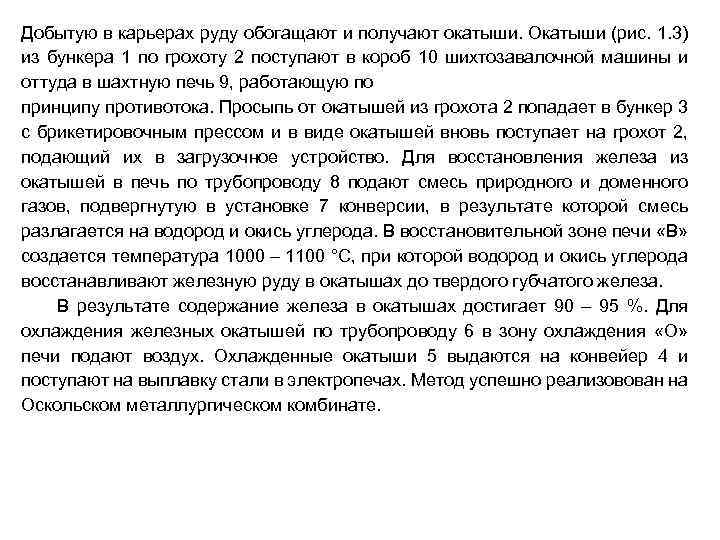

Добытую в карьерах руду обогащают и получают окатыши. Окатыши (рис. 1. 3) из бункера Добытую в карьерах руду обогащают и получают окатыши. Окатыши (рис. 1. 3) из бункера 1 по грохоту 2 поступают в короб 10 шихтозавалочной машины и оттуда в шахтную печь 9, работающую по принципу противотока. Просыпь от окатышей из грохота 2 попадает в бункер 3 с брикетировочным прессом и в виде окатышей вновь поступает на грохот 2, подающий их в загрузочное устройство. Для восстановления железа из окатышей в печь по трубопроводу 8 подают смесь природного и доменного газов, подвергнутую в установке 7 конверсии, в результате которой смесь разлагается на водород и окись углерода. В восстановительной зоне печи «В» создается температура 1000 – 1100 °С, при которой водород и окись углерода восстанавливают железную руду в окатышах до твердого губчатого железа. В результате содержание железа в окатышах достигает 90 – 95 %. Для охлаждения железных окатышей по трубопроводу 6 в зону охлаждения «О» печи подают воздух. Охлажденные окатыши 5 выдаются на конвейер 4 и поступают на выплавку стали в электропечах. Метод успешно реализовован на Оскольском металлургическом комбинате.

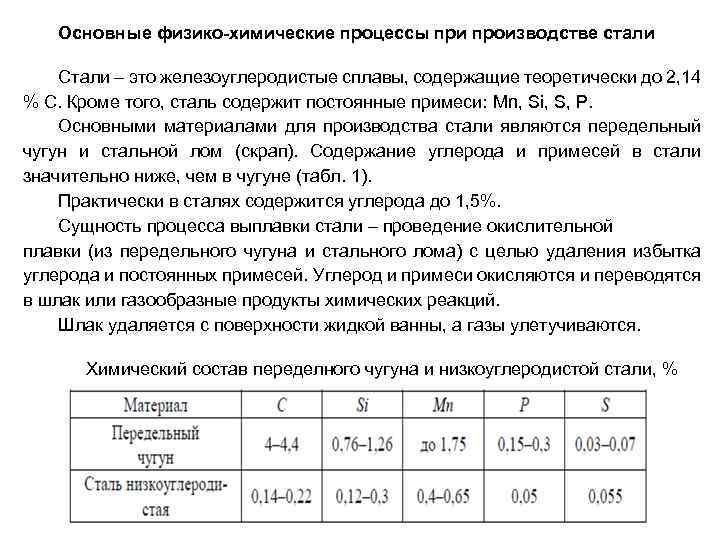

Основные физико-химические процессы при производстве стали Стали – это железоуглеродистые сплавы, содержащие теоретически до Основные физико-химические процессы при производстве стали Стали – это железоуглеродистые сплавы, содержащие теоретически до 2, 14 % С. Кроме того, сталь содержит постоянные примеси: Mn, Si, S, Р. Основными материалами для производства стали являются передельный чугун и стальной лом (скрап). Содержание углерода и примесей в стали значительно ниже, чем в чугуне (табл. 1). Практически в сталях содержится углерода до 1, 5%. Сущность процесса выплавки стали – проведение окислительной плавки (из передельного чугуна и стального лома) с целью удаления избытка углерода и постоянных примесей. Углерод и примеси окисляются и переводятся в шлак или газообразные продукты химических реакций. Шлак удаляется с поверхности жидкой ванны, а газы улетучиваются. Химический состав переделного чугуна и низкоуглеродистой стали, %

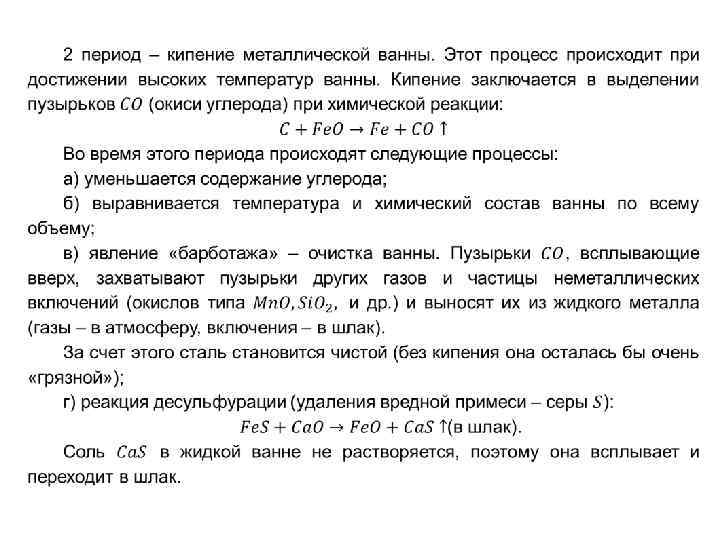

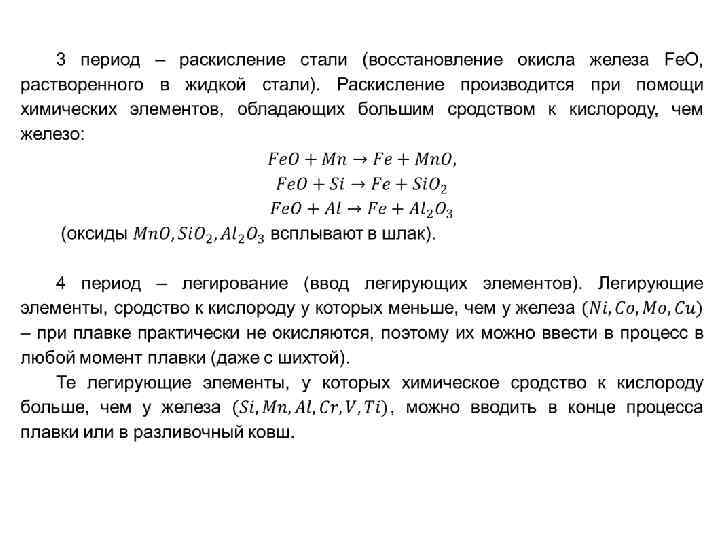

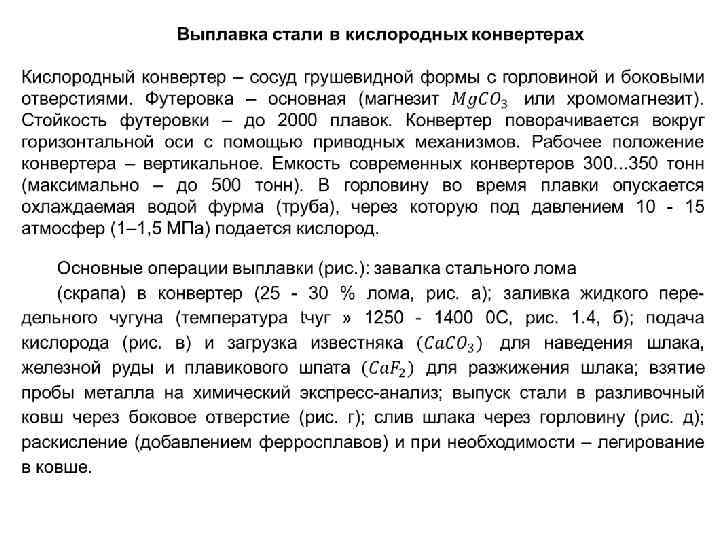

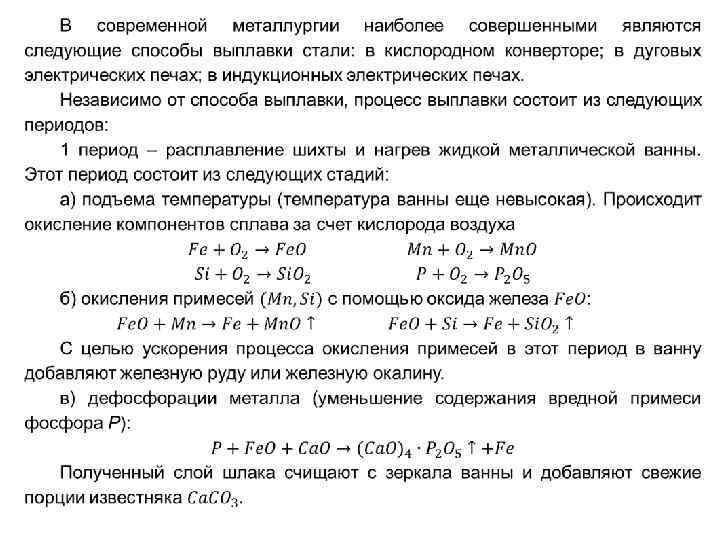

Рис. Последовательность технологических операций при выплавке стали в кислородных конвертерах Рис. Последовательность технологических операций при выплавке стали в кислородных конвертерах

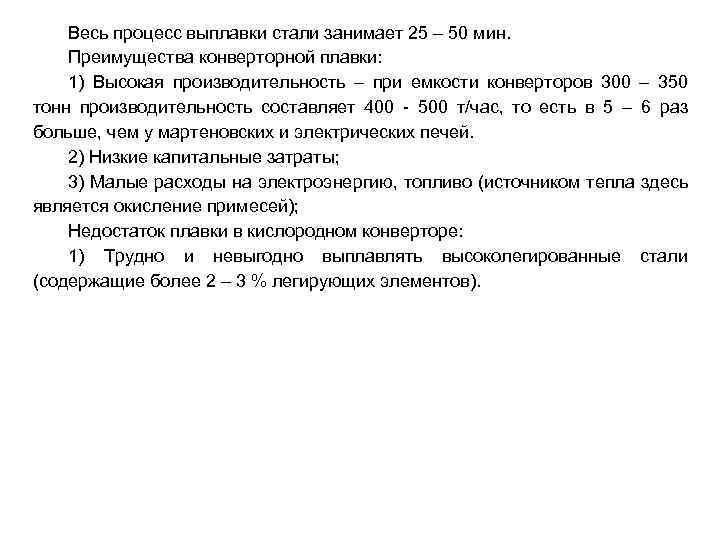

Весь процесс выплавки стали занимает 25 – 50 мин. Преимущества конверторной плавки: 1) Высокая Весь процесс выплавки стали занимает 25 – 50 мин. Преимущества конверторной плавки: 1) Высокая производительность – при емкости конверторов 300 – 350 тонн производительность составляет 400 - 500 т/час, то есть в 5 – 6 раз больше, чем у мартеновских и электрических печей. 2) Низкие капитальные затраты; 3) Малые расходы на электроэнергию, топливо (источником тепла здесь является окисление примесей); Недостаток плавки в кислородном конверторе: 1) Трудно и невыгодно выплавлять высоколегированные стали (содержащие более 2 – 3 % легирующих элементов).

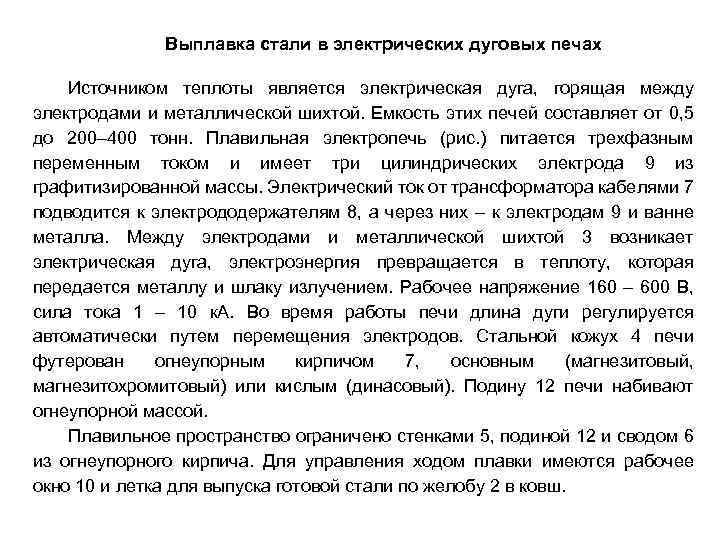

Выплавка стали в электрических дуговых печах Источником теплоты является электрическая дуга, горящая между электродами Выплавка стали в электрических дуговых печах Источником теплоты является электрическая дуга, горящая между электродами и металлической шихтой. Емкость этих печей составляет от 0, 5 до 200– 400 тонн. Плавильная электропечь (рис. ) питается трехфазным переменным током и имеет три цилиндрических электрода 9 из графитизированной массы. Электрический ток от трансформатора кабелями 7 подводится к электрододержателям 8, а через них – к электродам 9 и ванне металла. Между электродами и металлической шихтой 3 возникает электрическая дуга, электроэнергия превращается в теплоту, которая передается металлу и шлаку излучением. Рабочее напряжение 160 – 600 В, сила тока 1 – 10 к. А. Во время работы печи длина дуги регулируется автоматически путем перемещения электродов. Стальной кожух 4 печи футерован огнеупорным кирпичом 7, основным (магнезитовый, магнезитохромитовый) или кислым (динасовый). Подину 12 печи набивают огнеупорной массой. Плавильное пространство ограничено стенками 5, подиной 12 и сводом 6 из огнеупорного кирпича. Для управления ходом плавки имеются рабочее окно 10 и летка для выпуска готовой стали по желобу 2 в ковш.

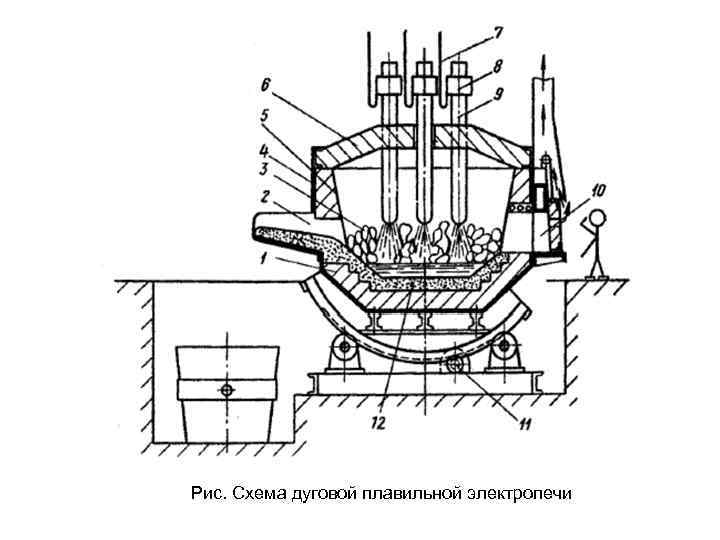

Рис. Схема дуговой плавильной электропечи Рис. Схема дуговой плавильной электропечи

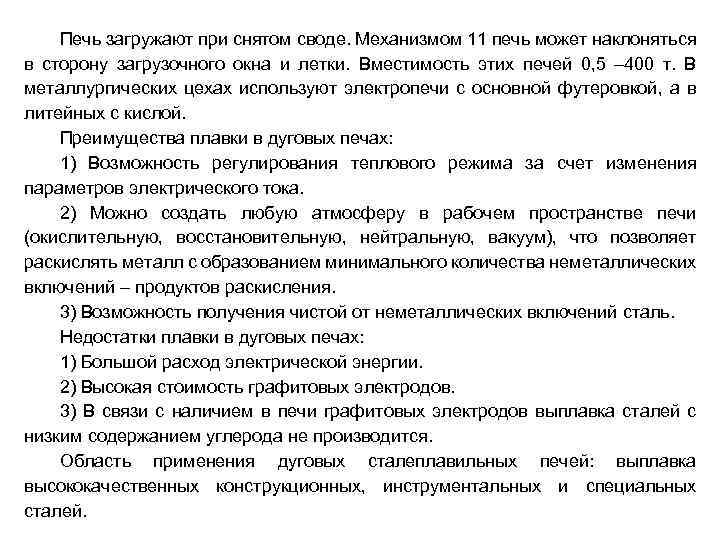

Печь загружают при снятом своде. Механизмом 11 печь может наклоняться в сторону загрузочного окна Печь загружают при снятом своде. Механизмом 11 печь может наклоняться в сторону загрузочного окна и летки. Вместимость этих печей 0, 5 – 400 т. В металлургических цехах используют электропечи с основной футеровкой, а в литейных с кислой. Преимущества плавки в дуговых печах: 1) Возможность регулирования теплового режима за счет изменения параметров электрического тока. 2) Можно создать любую атмосферу в рабочем пространстве печи (окислительную, восстановительную, нейтральную, вакуум), что позволяет раскислять металл с образованием минимального количества неметаллических включений – продуктов раскисления. 3) Возможность получения чистой от неметаллических включений сталь. Недостатки плавки в дуговых печах: 1) Большой расход электрической энергии. 2) Высокая стоимость графитовых электродов. 3) В связи с наличием в печи графитовых электродов выплавка сталей с низким содержанием углерода не производится. Область применения дуговых сталеплавильных печей: выплавка высококачественных конструкционных, инструментальных и специальных сталей.

Выплавка стали в индукционных электрических печах Плавка ведется в тиглях, изготовленных из основных (магнезит) Выплавка стали в индукционных электрических печах Плавка ведется в тиглях, изготовленных из основных (магнезит) или Рис. Схема индукционной тигельной плавильной печи кислых (динасовый порошок) огнеупорных материалов (рис. 1. 6). Вокруг тигля 4 расположен индуктор

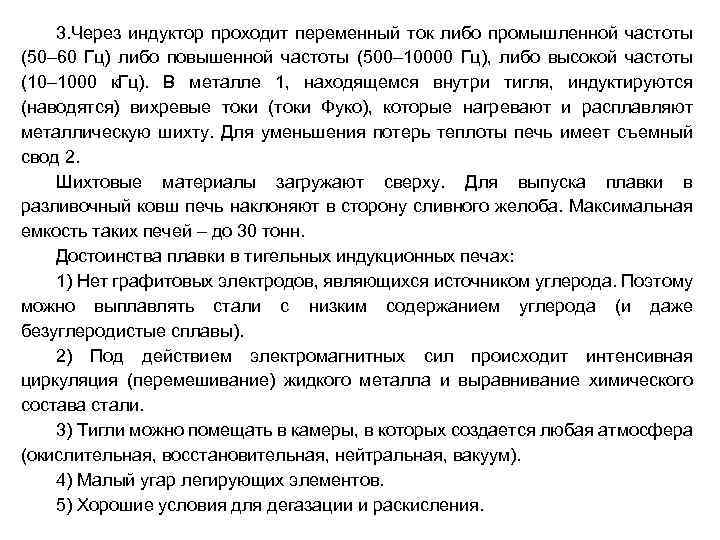

3. Через индуктор проходит переменный ток либо промышленной частоты (50– 60 Гц) либо повышенной 3. Через индуктор проходит переменный ток либо промышленной частоты (50– 60 Гц) либо повышенной частоты (500– 10000 Гц), либо высокой частоты (10– 1000 к. Гц). В металле 1, находящемся внутри тигля, индуктируются (наводятся) вихревые токи (токи Фуко), которые нагревают и расплавляют металлическую шихту. Для уменьшения потерь теплоты печь имеет съемный свод 2. Шихтовые материалы загружают сверху. Для выпуска плавки в разливочный ковш печь наклоняют в сторону сливного желоба. Максимальная емкость таких печей – до 30 тонн. Достоинства плавки в тигельных индукционных печах: 1) Нет графитовых электродов, являющихся источником углерода. Поэтому можно выплавлять стали с низким содержанием углерода (и даже безуглеродистые сплавы). 2) Под действием электромагнитных сил происходит интенсивная циркуляция (перемешивание) жидкого металла и выравнивание химического состава стали. 3) Тигли можно помещать в камеры, в которых создается любая атмосфера (окислительная, восстановительная, нейтральная, вакуум). 4) Малый угар легирующих элементов. 5) Хорошие условия для дегазации и раскисления.

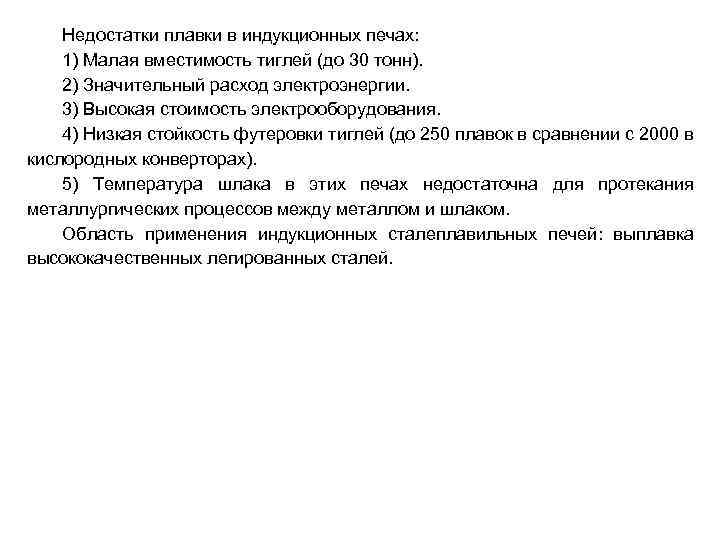

Недостатки плавки в индукционных печах: 1) Малая вместимость тиглей (до 30 тонн). 2) Значительный Недостатки плавки в индукционных печах: 1) Малая вместимость тиглей (до 30 тонн). 2) Значительный расход электроэнергии. 3) Высокая стоимость электрооборудования. 4) Низкая стойкость футеровки тиглей (до 250 плавок в сравнении с 2000 в кислородных конверторах). 5) Температура шлака в этих печах недостаточна для протекания металлургических процессов между металлом и шлаком. Область применения индукционных сталеплавильных печей: выплавка высококачественных легированных сталей.
