>Технология конструкционных   материалов  Лекция 3 Технология конструкционных материалов Лекция 3

>   Технологичность конструкции изделия,  совокупность свойств конструкции изделия,  которые обеспечивают Технологичность конструкции изделия, совокупность свойств конструкции изделия, которые обеспечивают его изготовление, ремонт и техническое обслуживание по наиболее эффективной технологии по сравнению с однотипными конструкциями того же назначения при одинаковых условиях их изготовления и эксплуатации и при одних и тех же показателях качества. Применение эффективной технологии предполагает оптимальные затраты труда, материалов, средств, времени при технологической подготовке производства , в процессе изготовления, эксплуатации и ремонта, включая подготовку изделия к функционированию, контроль его работоспособности, профилактическое обслуживание. Условия изготовления (ремонта), которые определяются типом производства (единичное, серийное и т. д. ), его организацией, специализацией, программой и повторяемостью выпуска, связаны с отработкой технологичности конструкции изделия, направленной на снижение трудоёмкости изготовления (ремонта) изделия и его себестоимости. Для оценки определённых конструкций пользуются базовыми показателями технологичности изделия, являющегося представителем группы изделий, обладающих общими конструктивными признаками. При сравнительной количественной оценке вариантов конструкции одного и того же изделия пользуются одинаковыми показателями технологичности конструкции изделия и одними и теми же методами их определения. Таким показателем может быть себестоимость изготовления изделия. Состав работ по обеспечению технологичности конструкции изделия на всех стадиях их создания устанавливается Единой системой технологической подготовки производства (ЕСТПП).

>   Технологическая наследственность – наследование свойств детали (изделия) на предыдущих операциях изготовления. Технологическая наследственность – наследование свойств детали (изделия) на предыдущих операциях изготовления.

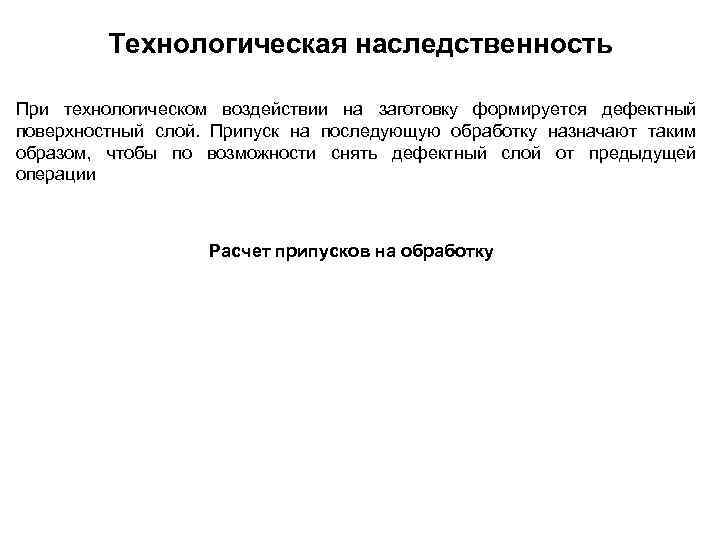

>   Технологическая наследственность  При технологическом воздействии на заготовку формируется дефектный поверхностный Технологическая наследственность При технологическом воздействии на заготовку формируется дефектный поверхностный слой. Припуск на последующую обработку назначают таким образом, чтобы по возможности снять дефектный слой от предыдущей операции Расчет припусков на обработку

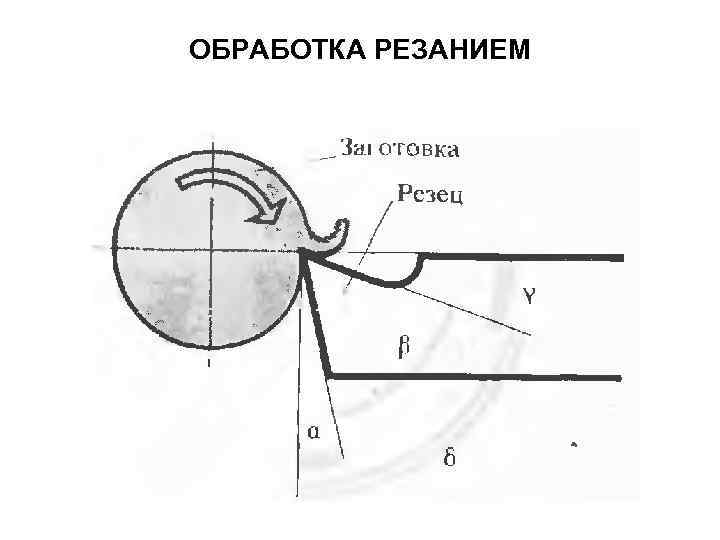

>ОБРАБОТКА РЕЗАНИЕМ ОБРАБОТКА РЕЗАНИЕМ

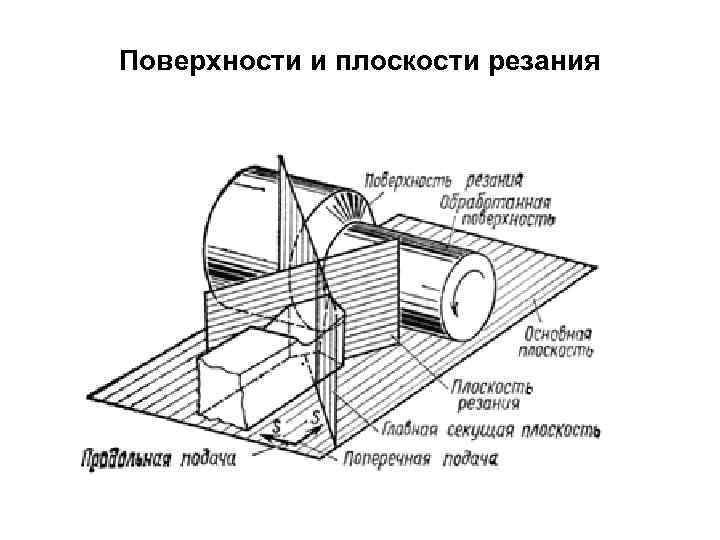

>Поверхности и плоскости резания Поверхности и плоскости резания

>   Углы резца γ – передний угол  b – ширина среза Углы резца γ – передний угол b – ширина среза α – задний угол h (a) – толщина среза β – угол при вершине δ – угол резания

>φ – главный угол в плане φ1 – вспомогательный угол в плане φ – главный угол в плане φ1 – вспомогательный угол в плане

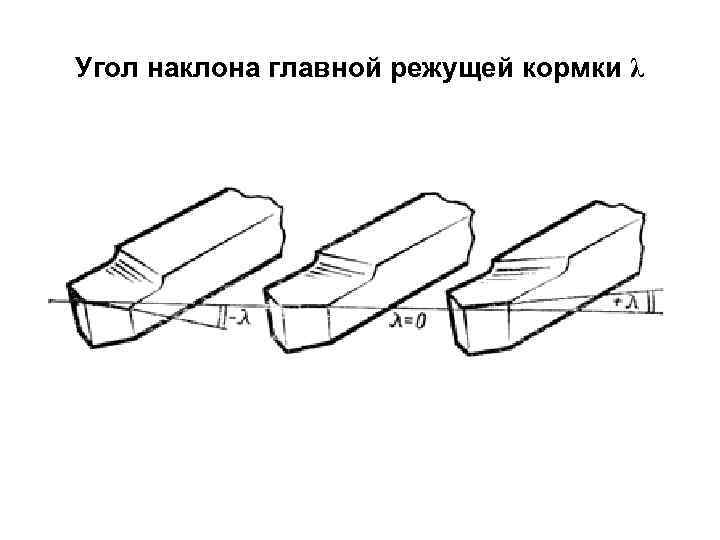

>Угол наклона главной режущей кормки λ Угол наклона главной режущей кормки λ

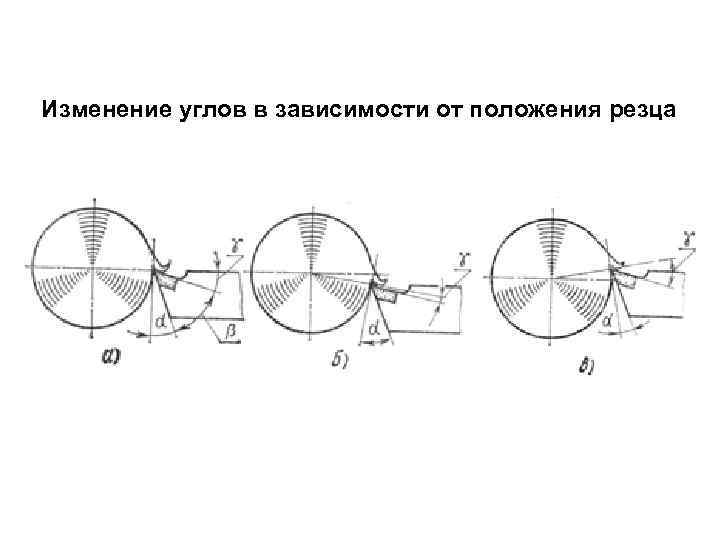

>Изменение углов в зависимости от положения резца Изменение углов в зависимости от положения резца

>Определение сил резания при обработке точением       Параметры Определение сил резания при обработке точением Параметры t – глубина резания, мм; S – рабочая подача, мм/об; bc – ширина среза, мм; a – толщина среза, мм; φ – главный угол в плане b = t / sin φ ; a =S sin φ ; t S = b a Составляющие силы резания Pz = p b a ; Py = f cos φ Pz ; Pх = f sin φ Pz р – удельная сила резания, Н/мм 2 p = (1, 3 … 1, 4)σвξ σв – предел прочности обрабатываемого материала; ξ – коэффициент усадки стружки; f – коэффициент трения между передней Преобразуем поверхностью инструмента и стружкой Pz = kz а ; kz = p bc ; Py = ky а ; ky = f p bc cos φ ; Px = kx a kх = f p bc sin φ
