Технология и организация восстановления деталей и СЕ при сервисном обслуживании Лекция 6 Технология и организация восстановления деталей и СЕ при сервисном обслуживании Лекция 6

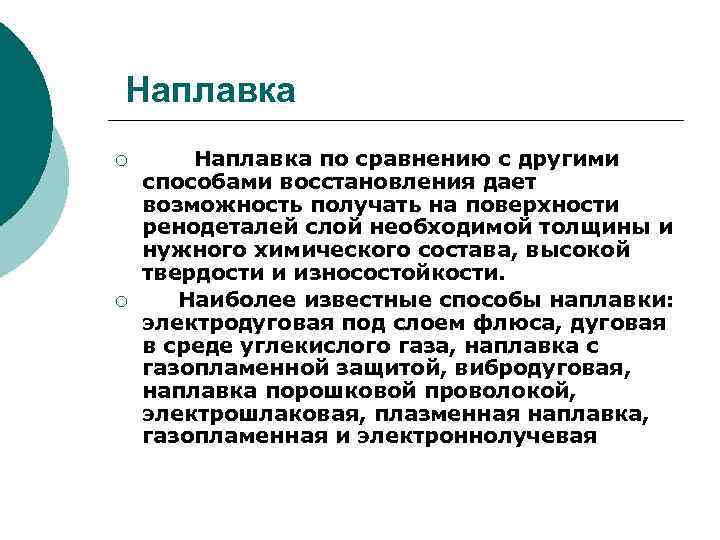

Наплавка ¡ ¡ Наплавка по сравнению с другими способами восстановления дает возможность получать на Наплавка ¡ ¡ Наплавка по сравнению с другими способами восстановления дает возможность получать на поверхности ренодеталей слой необходимой толщины и нужного химического состава, высокой твердости и износостойкости. Наиболее известные способы наплавки: электродуговая под слоем флюса, дуговая в среде углекислого газа, наплавка с газопламенной защитой, вибродуговая, наплавка порошковой проволокой, электрошлаковая, плазменная наплавка, газопламенная и электроннолучевая

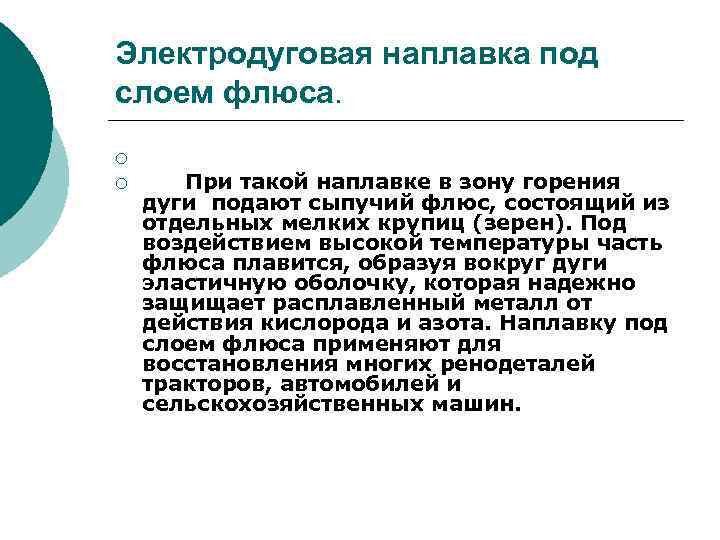

Электродуговая наплавка под слоем флюса. ¡ ¡ При такой наплавке в зону горения дуги Электродуговая наплавка под слоем флюса. ¡ ¡ При такой наплавке в зону горения дуги подают сыпучий флюс, состоящий из отдельных мелких крупиц (зерен). Под воздействием высокой температуры часть флюса плавится, образуя вокруг дуги эластичную оболочку, которая надежно защищает расплавленный металл от действия кислорода и азота. Наплавку под слоем флюса применяют для восстановления многих ренодеталей тракторов, автомобилей и сельскохозяйственных машин.

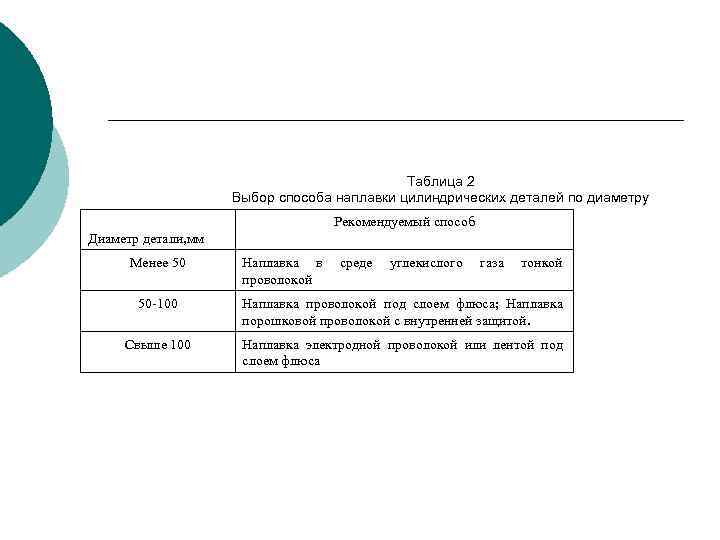

Таблица 2 Выбор способа наплавки цилиндрических деталей по диаметру Рекомендуемый способ Диаметр детали, мм Таблица 2 Выбор способа наплавки цилиндрических деталей по диаметру Рекомендуемый способ Диаметр детали, мм Менее 50 Наплавка в проволокой среде углекислого газа тонкой 50 -100 Наплавка проволокой под слоем флюса; Наплавка порошковой проволокой с внутренней защитой. Свыше 100 Наплавка электродной проволокой или лентой под слоем флюса

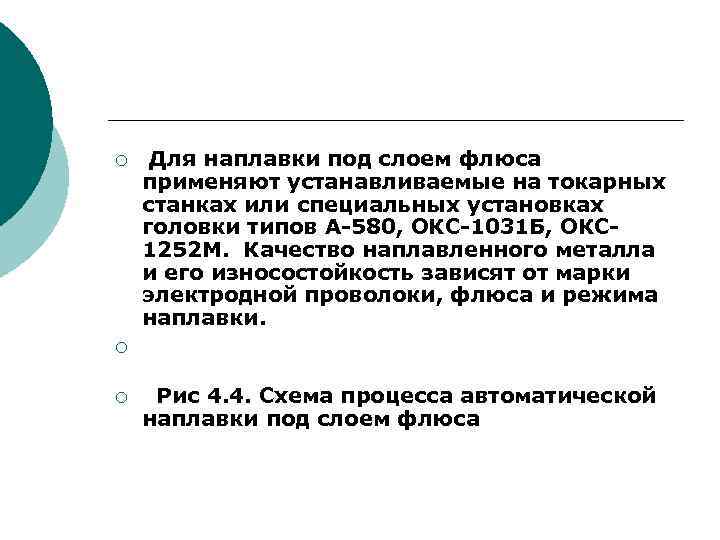

¡ ¡ ¡ Для наплавки под слоем флюса применяют устанавливаемые на токарных станках или ¡ ¡ ¡ Для наплавки под слоем флюса применяют устанавливаемые на токарных станках или специальных установках головки типов А 580, ОКС 1031 Б, ОКС 1252 М. Качество наплавленного металла и его износостойкость зависят от марки электродной проволоки, флюса и режима наплавки. Рис 4. 4. Схема процесса автоматической наплавки под слоем флюса

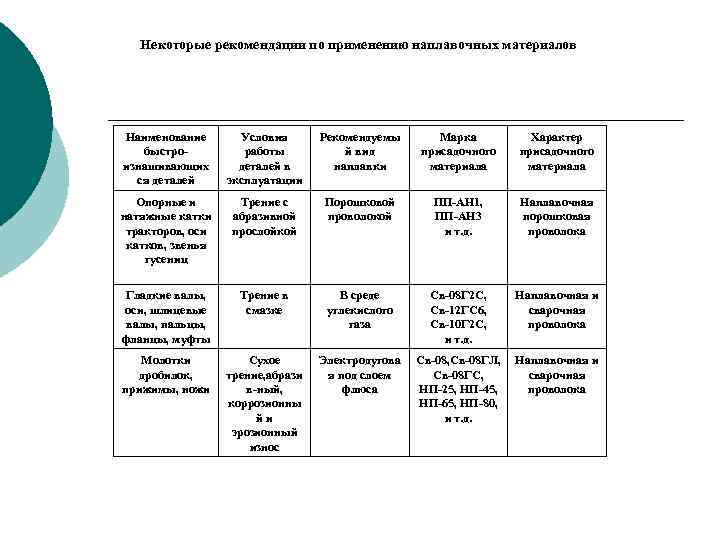

Некоторые рекомендации по применению наплавочных материалов Наименование быстроизнашивающих ся деталей Условия работы деталей в Некоторые рекомендации по применению наплавочных материалов Наименование быстроизнашивающих ся деталей Условия работы деталей в эксплуатации Рекомендуемы й вид наплавки Марка присадочного материала Характер присадочного материала Опорные и натяжные катки тракторов, оси катков, звенья гусениц Трение с абразивной прослойкой Порошковой проволокой ПП-АН 1, ПП-АН 3 и т. д. Наплавочная порошковая проволока Гладкие валы, оси, шлицевые валы, пальцы, фланцы, муфты Трение в смазке В среде углекислого газа Св-08 Г 2 С, Св-12 ГС 6, Св-10 Г 2 С, и т. д. Наплавочная и сварочная проволока Молотки дробилок, прижимы, ножи Сухое трение, абрази в-ный, коррозионны йи эрозионный износ Электродугова я под слоем флюса Св-08, Св-08 ГЛ, Св-08 ГС, НП-25, НП-45, НП-65, НП-80, и т. д. Наплавочная и сварочная проволока

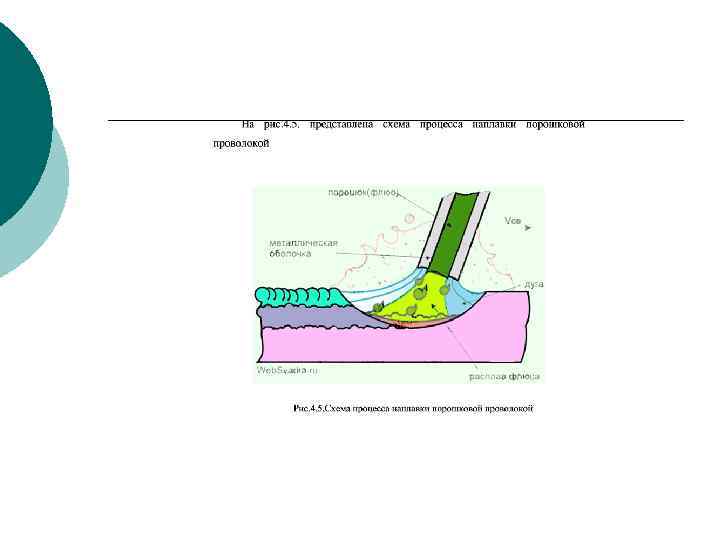

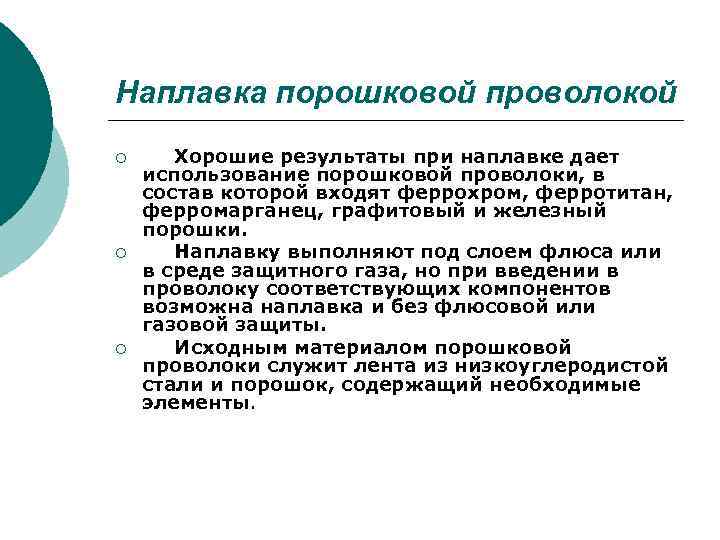

Наплавка порошковой проволокой ¡ ¡ ¡ Хорошие результаты при наплавке дает использование порошковой проволоки, Наплавка порошковой проволокой ¡ ¡ ¡ Хорошие результаты при наплавке дает использование порошковой проволоки, в состав которой входят феррохром, ферротитан, ферромарганец, графитовый и железный порошки. Наплавку выполняют под слоем флюса или в среде защитного газа, но при введении в проволоку соответствующих компонентов возможна наплавка и без флюсовой или газовой защиты. Исходным материалом порошковой проволоки служит лента из низкоуглеродистой стали и порошок, содержащий необходимые элементы.

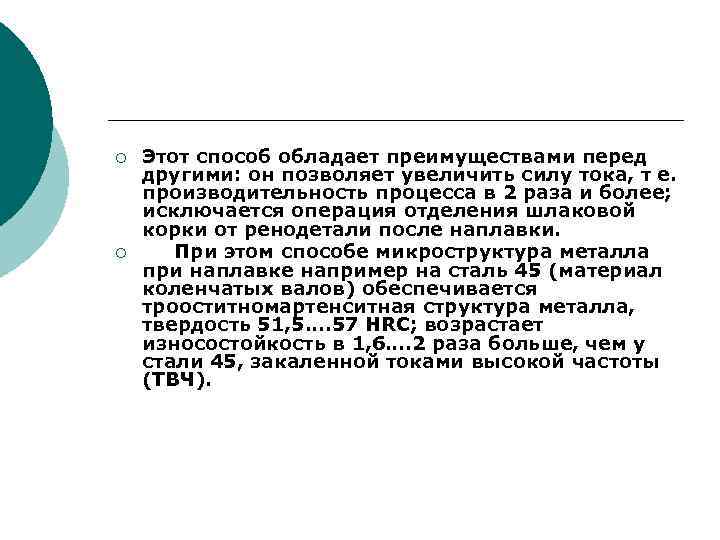

¡ ¡ Этот способ обладает преимуществами перед другими: он позволяет увеличить силу тока, т ¡ ¡ Этот способ обладает преимуществами перед другими: он позволяет увеличить силу тока, т е. производительность процесса в 2 раза и более; исключается операция отделения шлаковой корки от ренодетали после наплавки. При этом способе микроструктура металла при наплавке например на сталь 45 (материал коленчатых валов) обеспечивается трооститномартенситная структура металла, твердость 51, 5…. 57 HRC; возрастает износостойкость в 1, 6…. 2 раза больше, чем у стали 45, закаленной токами высокой частоты (ТВЧ).

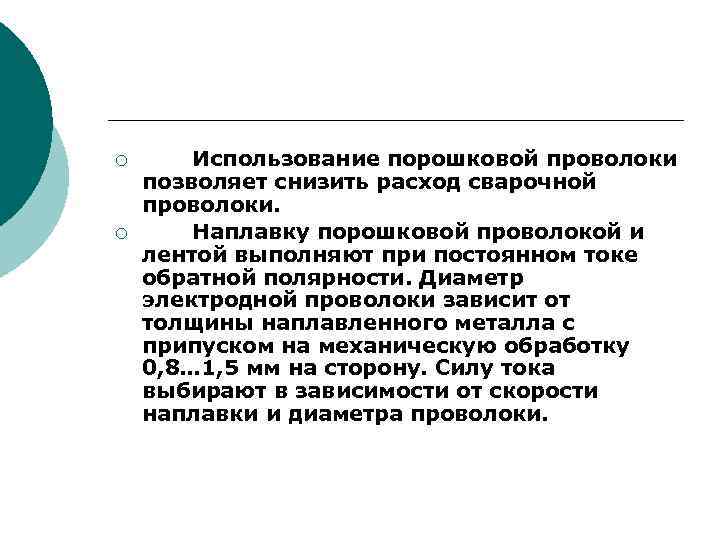

¡ ¡ Использование порошковой проволоки позволяет снизить расход сварочной проволоки. Наплавку порошковой проволокой и ¡ ¡ Использование порошковой проволоки позволяет снизить расход сварочной проволоки. Наплавку порошковой проволокой и лентой выполняют при постоянном токе обратной полярности. Диаметр электродной проволоки зависит от толщины наплавленного металла с припуском на механическую обработку 0, 8… 1, 5 мм на сторону. Силу тока выбирают в зависимости от скорости наплавки и диаметра проволоки.

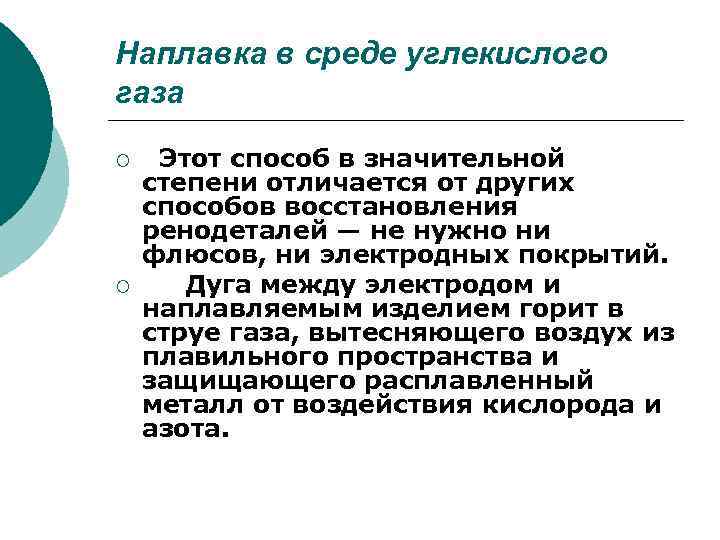

Наплавка в среде углекислого газа ¡ ¡ Этот способ в значительной степени отличается от Наплавка в среде углекислого газа ¡ ¡ Этот способ в значительной степени отличается от других способов восстановления ренодеталей — не нужно ни флюсов, ни электродных покрытий. Дуга между электродом и наплавляемым изделием горит в струе газа, вытесняющего воздух из плавильного пространства и защищающего расплавленный металл от воздействия кислорода и азота.

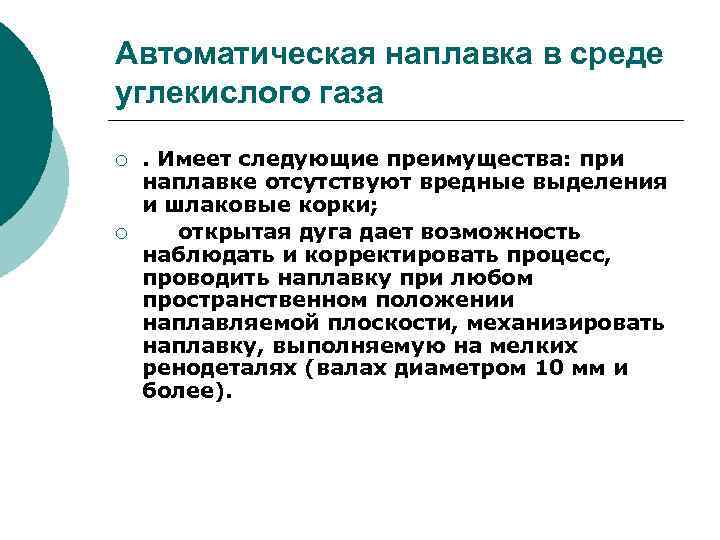

Автоматическая наплавка в среде углекислого газа ¡ ¡ . Имеет следующие преимущества: при наплавке Автоматическая наплавка в среде углекислого газа ¡ ¡ . Имеет следующие преимущества: при наплавке отсутствуют вредные выделения и шлаковые корки; открытая дуга дает возможность наблюдать и корректировать процесс, проводить наплавку при любом пространственном положении наплавляемой плоскости, механизировать наплавку, выполняемую на мелких ренодеталях (валах диаметром 10 мм и более).

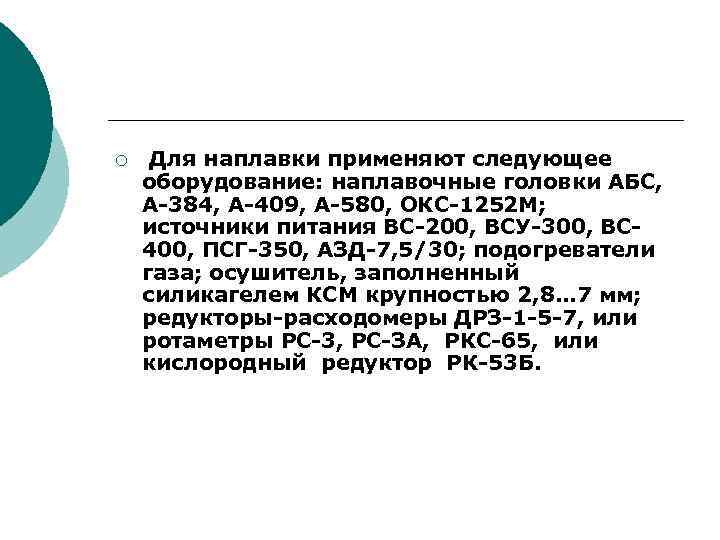

¡ Для наплавки применяют следующее оборудование: наплавочные головки АБС, А 384, А 409, А ¡ Для наплавки применяют следующее оборудование: наплавочные головки АБС, А 384, А 409, А 580, ОКС 1252 М; источники питания ВС 200, ВСУ 300, ВС 400, ПСГ 350, АЗД 7, 5/30; подогреватели газа; осушитель, заполненный силикагелем КСМ крупностью 2, 8… 7 мм; редукторы расходомеры ДРЗ 1 5 7, или ротаметры РС 3, РС ЗА, РКС 65, или кислородный редуктор РК 53 Б.

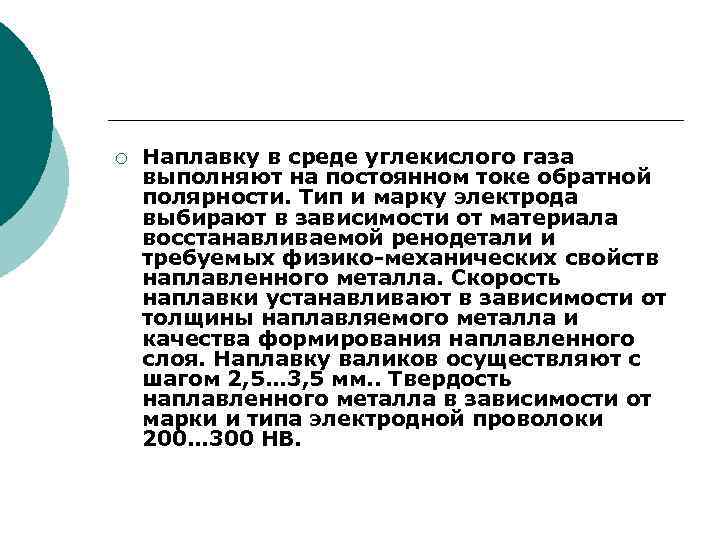

¡ Наплавку в среде углекислого газа выполняют на постоянном токе обратной полярности. Тип и ¡ Наплавку в среде углекислого газа выполняют на постоянном токе обратной полярности. Тип и марку электрода выбирают в зависимости от материала восстанавливаемой ренодетали и требуемых физико механических свойств наплавленного металла. Скорость наплавки устанавливают в зависимости от толщины наплавляемого металла и качества формирования наплавленного слоя. Наплавку валиков осуществляют с шагом 2, 5… 3, 5 мм. . Твердость наплавленного металла в зависимости от марки и типа электродной проволоки 200… 300 НВ.

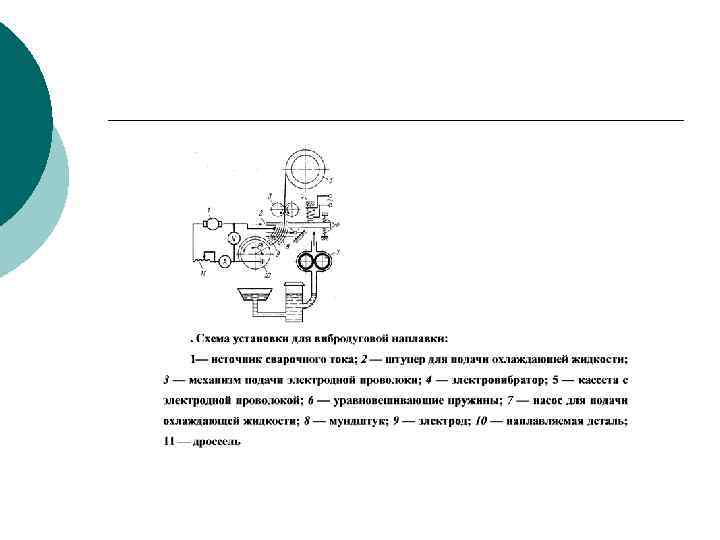

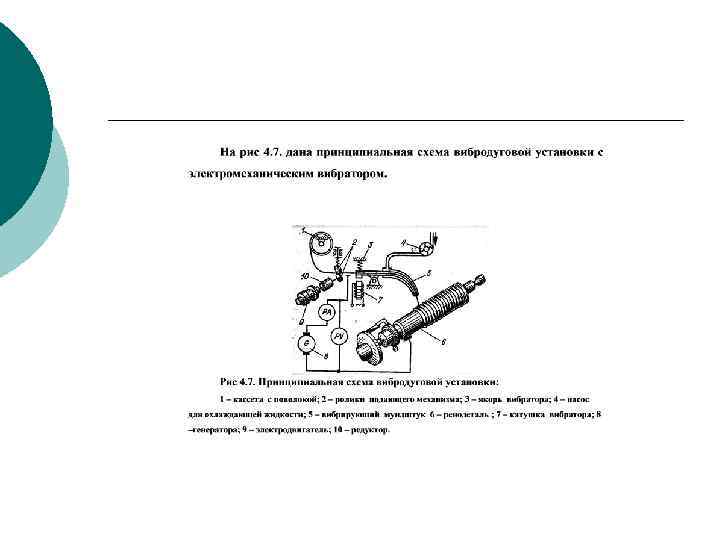

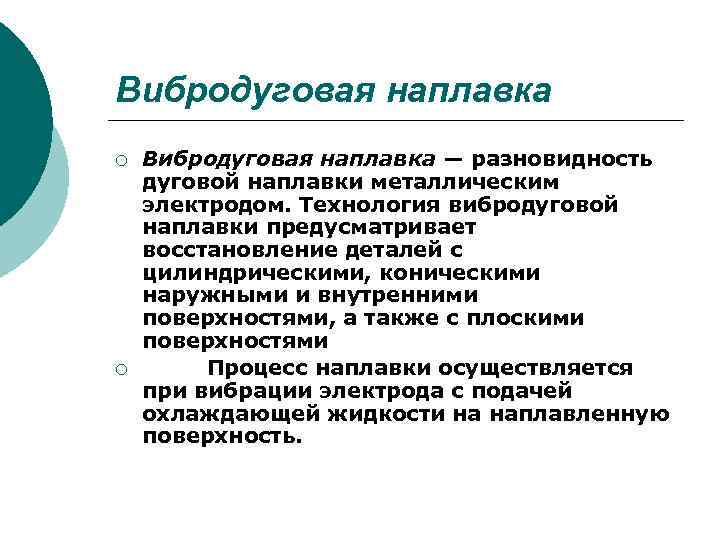

Вибродуговая наплавка ¡ ¡ Вибродуговая наплавка — разновидность дуговой наплавки металлическим электродом. Технология вибродуговой Вибродуговая наплавка ¡ ¡ Вибродуговая наплавка — разновидность дуговой наплавки металлическим электродом. Технология вибродуговой наплавки предусматривает восстановление деталей с цилиндрическими, коническими наружными и внутренними поверхностями, а также с плоскими поверхностями Процесс наплавки осуществляется при вибрации электрода с подачей охлаждающей жидкости на наплавленную поверхность.

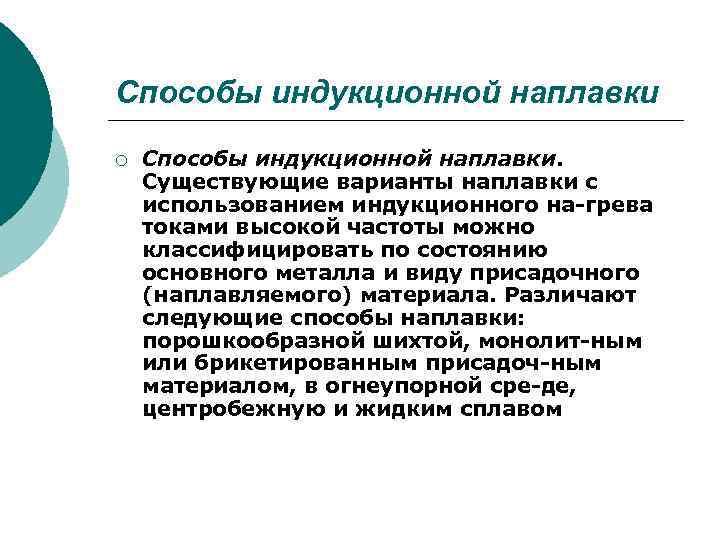

Способы индукционной наплавки ¡ Способы индукционной наплавки. Существующие варианты наплавки с использованием индукционного на Способы индукционной наплавки ¡ Способы индукционной наплавки. Существующие варианты наплавки с использованием индукционного на грева токами высокой частоты можно классифицировать по состоянию основного металла и виду присадочного (наплавляемого) материала. Различают следующие способы наплавки: порошкообразной шихтой, монолит ным или брикетированным присадоч ным материалом, в огнеупорной сре де, центробежную и жидким сплавом

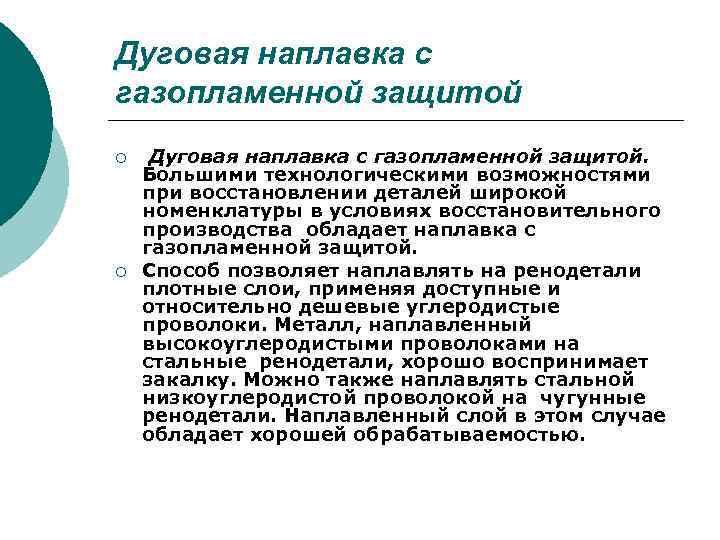

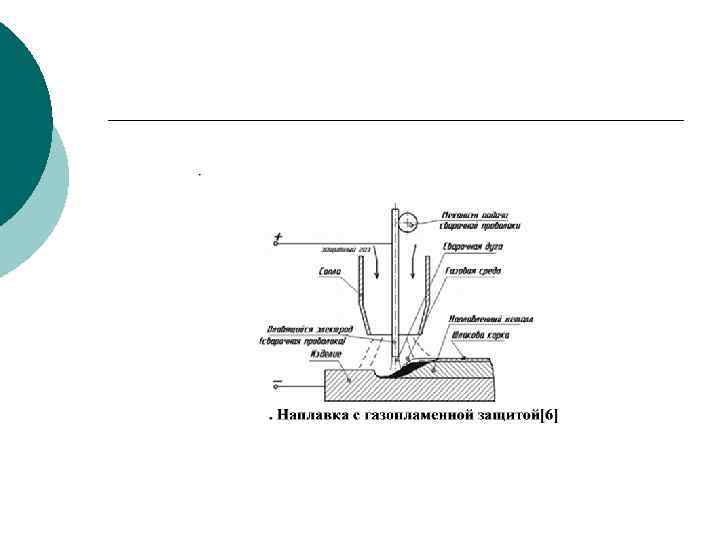

Дуговая наплавка с газопламенной защитой ¡ ¡ Дуговая наплавка с газопламенной защитой. Большими технологическими Дуговая наплавка с газопламенной защитой ¡ ¡ Дуговая наплавка с газопламенной защитой. Большими технологическими возможностями при восстановлении деталей широкой номенклатуры в условиях восстановительного производства обладает наплавка с газопламенной защитой. Способ позволяет наплавлять на ренодетали плотные слои, применяя доступные и относительно дешевые углеродистые проволоки. Металл, наплавленный высокоуглеродистыми проволоками на стальные ренодетали, хорошо воспринимает закалку. Можно также наплавлять стальной низкоуглеродистой проволокой на чугунные ренодетали. Наплавленный слой в этом случае обладает хорошей обрабатываемостью.

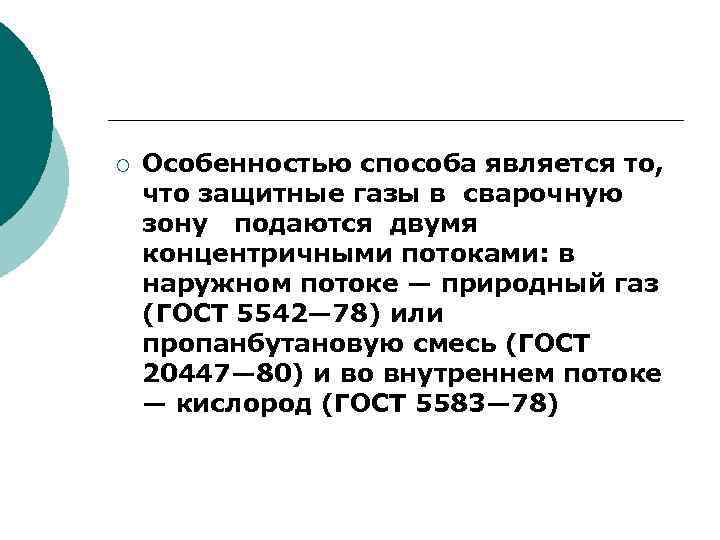

¡ Особенностью способа является то, что защитные газы в сварочную зону подаются двумя концентричными ¡ Особенностью способа является то, что защитные газы в сварочную зону подаются двумя концентричными потоками: в наружном потоке — природный газ (ГОСТ 5542— 78) или пропанбутановую смесь (ГОСТ 20447— 80) и во внутреннем потоке — кислород (ГОСТ 5583— 78)

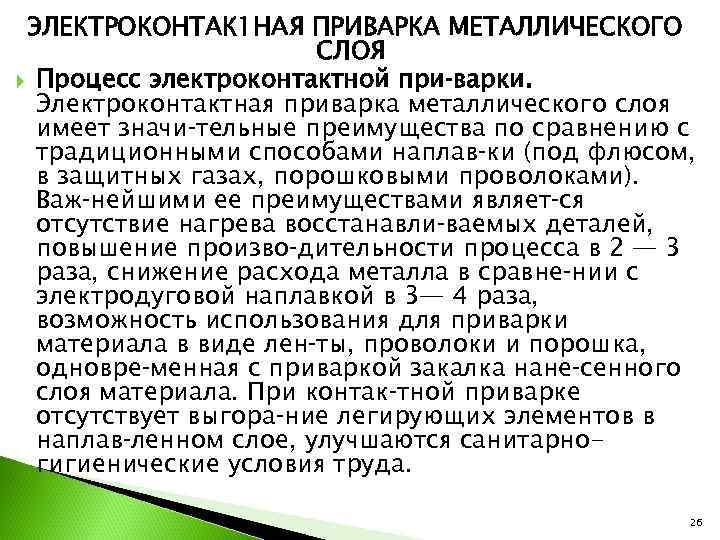

ЭЛЕКТРОКОНТАК 1 НАЯ ПРИВАРКА МЕТАЛЛИЧЕСКОГО СЛОЯ Процесс электроконтактной при варки. Электроконтактная приварка металлического слоя ЭЛЕКТРОКОНТАК 1 НАЯ ПРИВАРКА МЕТАЛЛИЧЕСКОГО СЛОЯ Процесс электроконтактной при варки. Электроконтактная приварка металлического слоя имеет значи тельные преимущества по сравнению с традиционными способами наплав ки (под флюсом, в защитных газах, порошковыми проволоками). Важ нейшими ее преимуществами являет ся отсутствие нагрева восстанавли ваемых деталей, повышение произво дительности процесса в 2 — 3 раза, снижение расхода металла в сравне нии с электродуговой наплавкой в 3— 4 раза, возможность использования для приварки материала в виде лен ты, проволоки и порошка, одновре менная с приваркой закалка нане сенного слоя материала. При контак тной приварке отсутствует выгора ние легирующих элементов в наплав ленном слое, улучшаются санитарногигиенические условия труда. 26

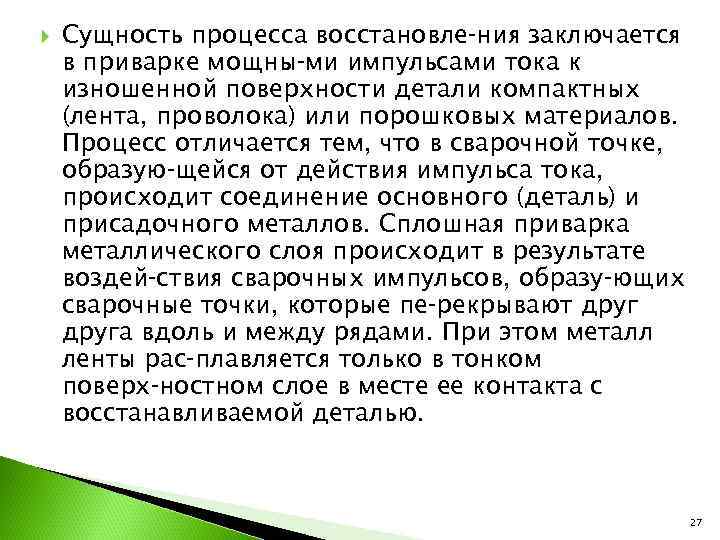

 Сущность процесса восстановле ния заключается в приварке мощны ми импульсами тока к изношенной Сущность процесса восстановле ния заключается в приварке мощны ми импульсами тока к изношенной поверхности детали компактных (лента, проволока) или порошковых материалов. Процесс отличается тем, что в сварочной точке, образую щейся от действия импульса тока, происходит соединение основного (деталь) и присадочного металлов. Сплошная приварка металлического слоя происходит в результате воздей ствия сварочных импульсов, образу ющих сварочные точки, которые пе рекрывают друга вдоль и между рядами. При этом металл ленты рас плавляется только в тонком поверх ностном слое в месте ее контакта с восстанавливаемой деталью. 27

28 28

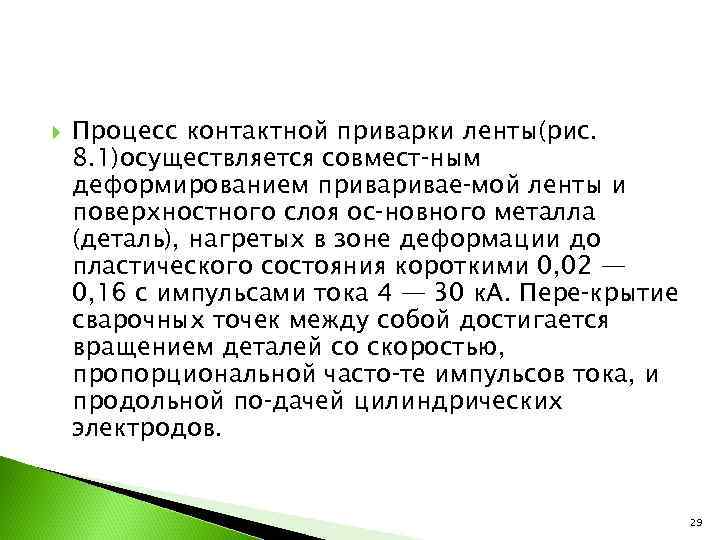

 Процесс контактной приварки ленты(рис. 8. 1)осуществляется совмест ным деформированием привае мой ленты и Процесс контактной приварки ленты(рис. 8. 1)осуществляется совмест ным деформированием привае мой ленты и поверхностного слоя ос новного металла (деталь), нагретых в зоне деформации до пластического состояния короткими 0, 02 — 0, 16 с импульсами тока 4 — 30 к. А. Пере крытие сварочных точек между собой достигается вращением деталей со скоростью, пропорциональной часто те импульсов тока, и продольной по дачей цилиндрических электродов. 29

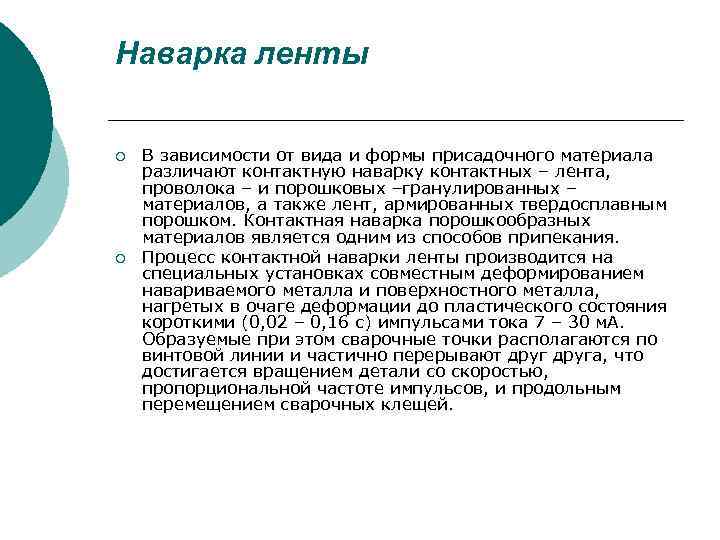

Наварка ленты ¡ ¡ В зависимости от вида и формы присадочного материала различают контактную Наварка ленты ¡ ¡ В зависимости от вида и формы присадочного материала различают контактную наварку контактных – лента, проволока – и порошковых –гранулированных – материалов, а также лент, армированных твердосплавным порошком. Контактная наварка порошкообразных материалов является одним из способов припекания. Процесс контактной наварки ленты производится на специальных установках совместным деформированием навариваемого металла и поверхностного металла, нагретых в очаге деформации до пластического состояния короткими (0, 02 – 0, 16 с) импульсами тока 7 – 30 м. А. Образуемые при этом сварочные точки располагаются по винтовой линии и частично перерывают друга, что достигается вращением детали со скоростью, пропорциональной частоте импульсов, и продольным перемещением сварочных клещей.

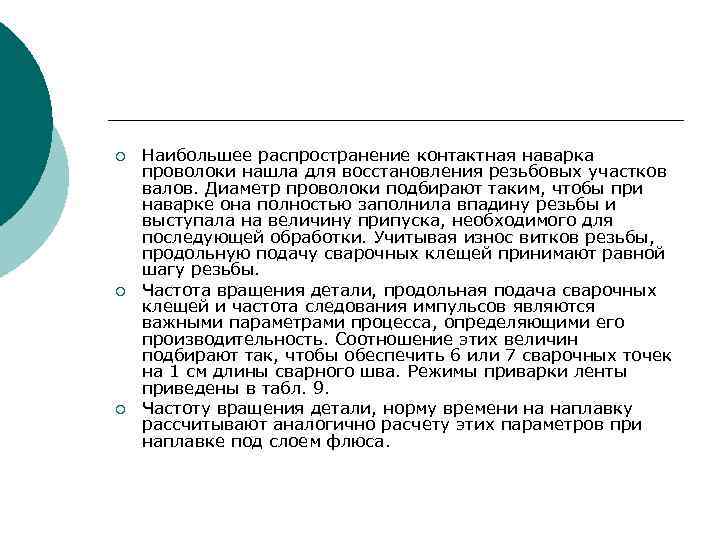

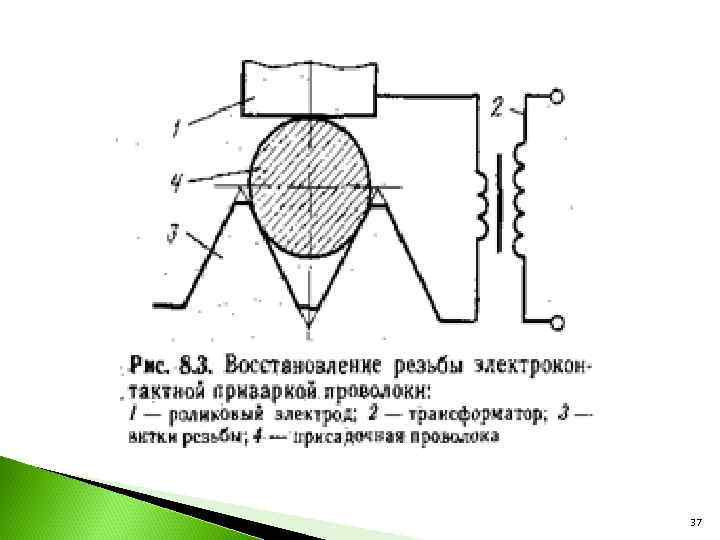

¡ ¡ ¡ Наибольшее распространение контактная наварка проволоки нашла для восстановления резьбовых участков валов. ¡ ¡ ¡ Наибольшее распространение контактная наварка проволоки нашла для восстановления резьбовых участков валов. Диаметр проволоки подбирают таким, чтобы при наварке она полностью заполнила впадину резьбы и выступала на величину припуска, необходимого для последующей обработки. Учитывая износ витков резьбы, продольную подачу сварочных клещей принимают равной шагу резьбы. Частота вращения детали, продольная подача сварочных клещей и частота следования импульсов являются важными параметрами процесса, определяющими его производительность. Соотношение этих величин подбирают так, чтобы обеспечить 6 или 7 сварочных точек на 1 см длины сварного шва. Режимы приварки ленты приведены в табл. 9. Частоту вращения детали, норму времени на наплавку рассчитывают аналогично расчету этих параметров при наплавке под слоем флюса.

¡ Особенностью способа является то, что защитные газы в сварочную зону подаются двумя концентричными ¡ Особенностью способа является то, что защитные газы в сварочную зону подаются двумя концентричными потоками: в наружном потоке — природный газ (ГОСТ 5542— 78) или пропанбутановую смесь (ГОСТ 20447— 80) и во внутреннем потоке — кислород (ГОСТ 5583— 78)

35 35

37 37

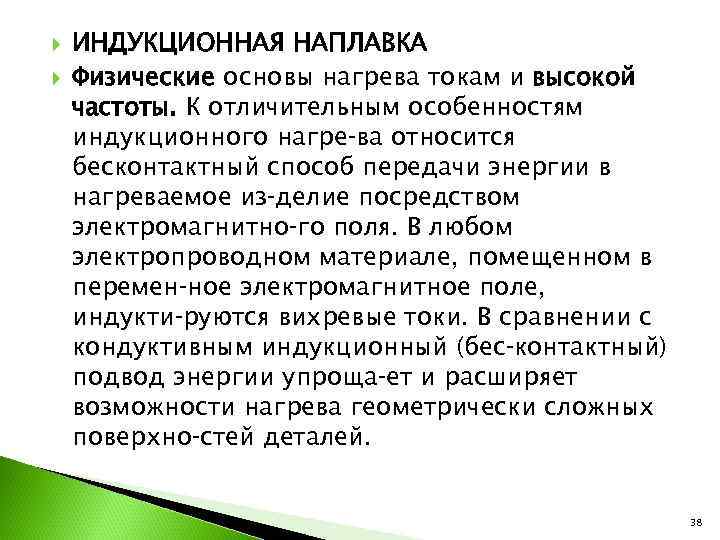

 ИНДУКЦИОННАЯ НАПЛАВКА Физические основы нагрева токам и высокой частоты. К отличительным особенностям индукционного ИНДУКЦИОННАЯ НАПЛАВКА Физические основы нагрева токам и высокой частоты. К отличительным особенностям индукционного нагре ва относится бесконтактный способ передачи энергии в нагреваемое из делие посредством электромагнитно го поля. В любом электропроводном материале, помещенном в перемен ное электромагнитное поле, индукти руются вихревые токи. В сравнении с кондуктивным индукционный (бес контактный) подвод энергии упроща ет и расширяет возможности нагрева геометрически сложных поверхно стей деталей. 38

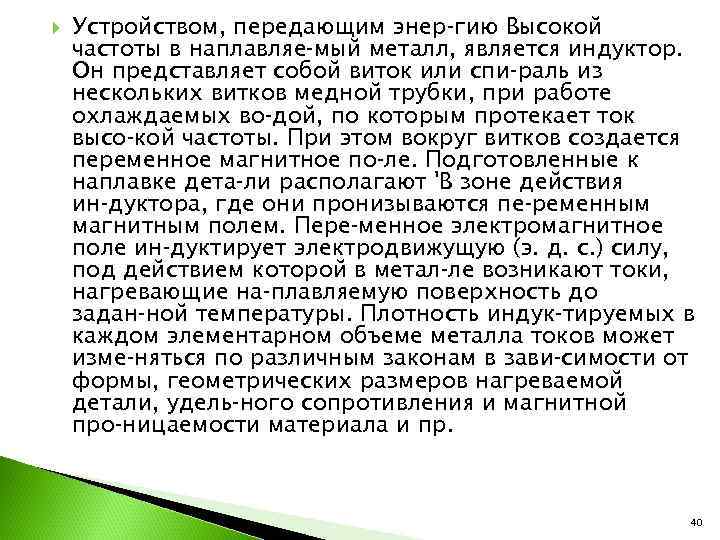

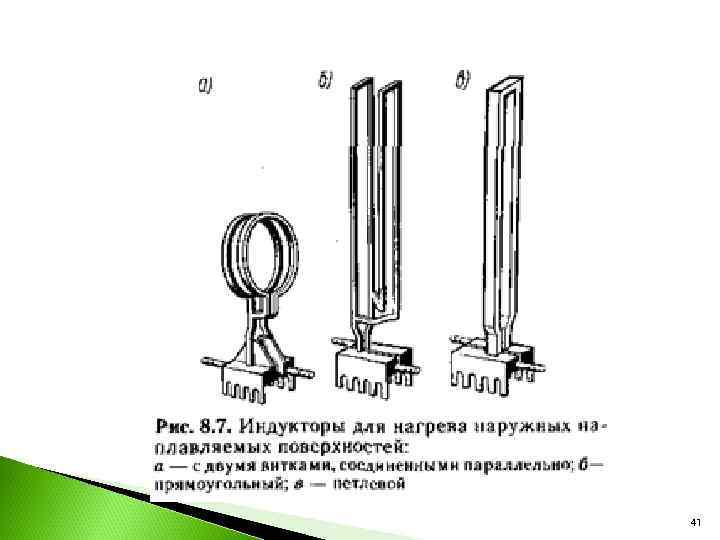

 Устройством, передающим энер гию Высокой частоты в наплавляе мый металл, является индуктор. Он Устройством, передающим энер гию Высокой частоты в наплавляе мый металл, является индуктор. Он представляет собой виток или спи раль из нескольких витков медной трубки, при работе охлаждаемых во дой, по которым протекает ток высо кой частоты. При этом вокруг витков создается переменное магнитное по ле. Подготовленные к наплавке дета ли располагают 'В зоне действия ин дуктора, где они пронизываются пе ременным магнитным полем. Пере менное электромагнитное поле ин дуктирует электродвижущую (э. д. с. ) силу, под действием которой в метал ле возникают токи, нагревающие на плавляемую поверхность до задан ной температуры. Плотность индук тируемых в каждом элементарном объеме металла токов может изме няться по различным законам в зави симости от формы, геометрических размеров нагреваемой детали, удель ного сопротивления и магнитной про ницаемости материала и пр. 40

41 41

42 42

43 43

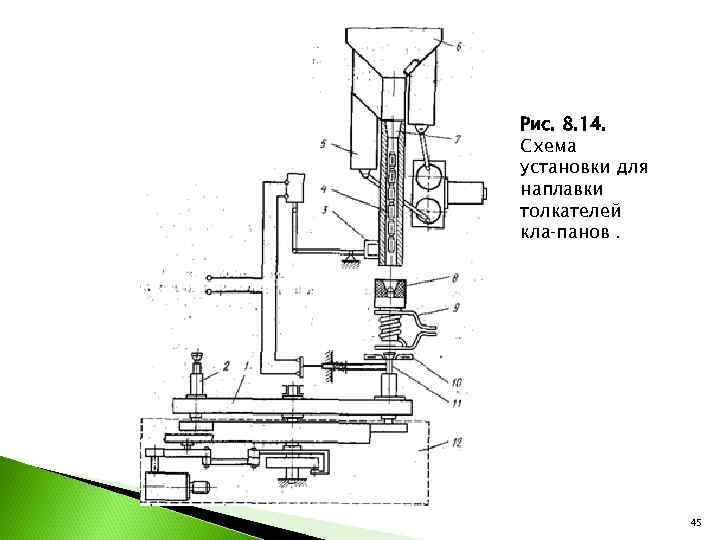

Рис. 8. 14. Схема установки для наплавки толкателей кла панов. 45 Рис. 8. 14. Схема установки для наплавки толкателей кла панов. 45

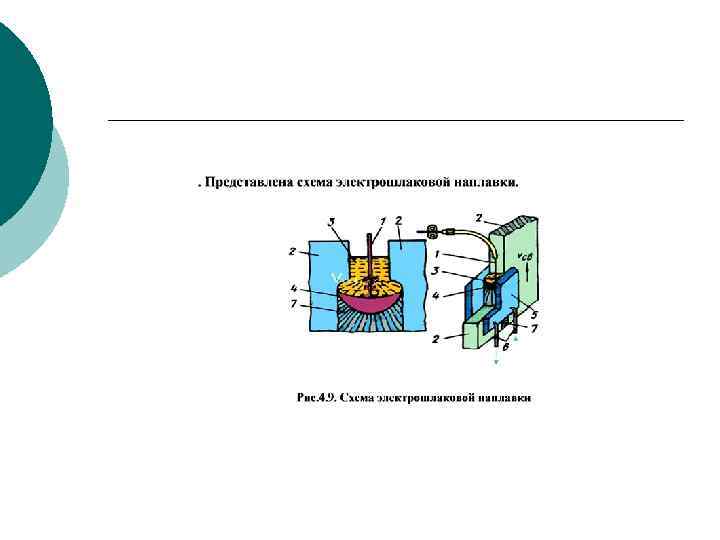

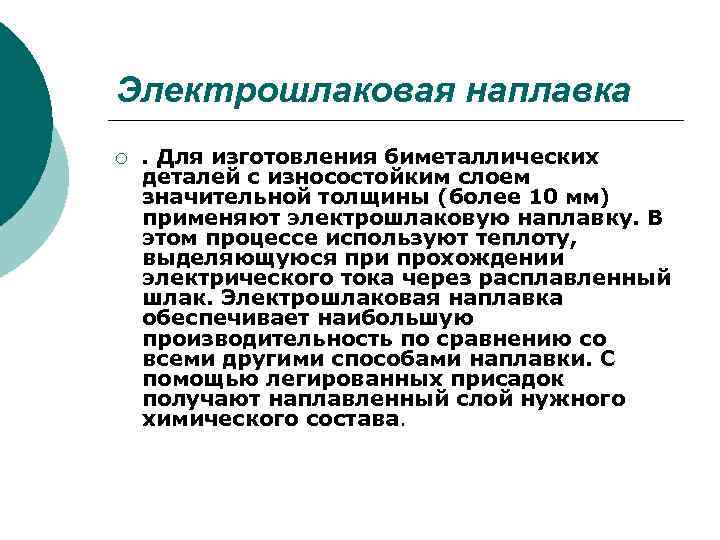

Электрошлаковая наплавка ¡ . Для изготовления биметаллических деталей с износостойким слоем значительной толщины (более Электрошлаковая наплавка ¡ . Для изготовления биметаллических деталей с износостойким слоем значительной толщины (более 10 мм) применяют электрошлаковую наплавку. В этом процессе используют теплоту, выделяющуюся при прохождении электрического тока через расплавленный шлак. Электрошлаковая наплавка обеспечивает наибольшую производительность по сравнению со всеми другими способами наплавки. С помощью легированных присадок получают наплавленный слой нужного химического состава.

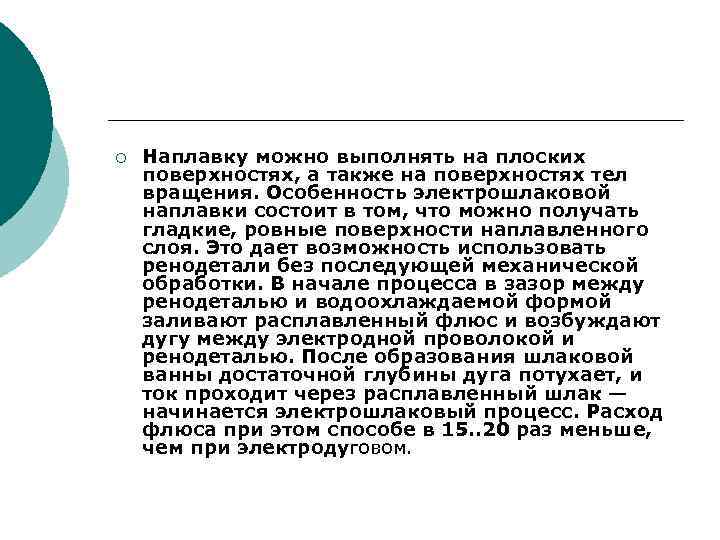

¡ Наплавку можно выполнять на плоских поверхностях, а также на поверхностях тел вращения. Особенность ¡ Наплавку можно выполнять на плоских поверхностях, а также на поверхностях тел вращения. Особенность электрошлаковой наплавки состоит в том, что можно получать гладкие, ровные поверхности наплавленного слоя. Это дает возможность использовать ренодетали без последующей механической обработки. В начале процесса в зазор между ренодеталью и водоохлаждаемой формой заливают расплавленный флюс и возбуждают дугу между электродной проволокой и ренодеталью. После образования шлаковой ванны достаточной глубины дуга потухает, и ток проходит через расплавленный шлак — начинается электрошлаковый процесс. Расход флюса при этом способе в 15. . 20 раз меньше, чем при электродуговом.

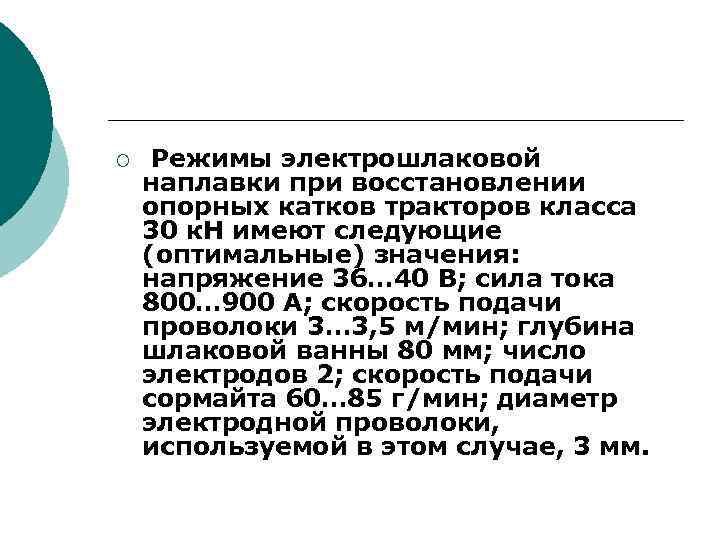

¡ Режимы электрошлаковой наплавки при восстановлении опорных катков тракторов класса 30 к. Н имеют ¡ Режимы электрошлаковой наплавки при восстановлении опорных катков тракторов класса 30 к. Н имеют следующие (оптимальные) значения: напряжение 36… 40 В; сила тока 800… 900 А; скорость подачи проволоки 3… 3, 5 м/мин; глубина шлаковой ванны 80 мм; число электродов 2; скорость подачи сормайта 60… 85 г/мин; диаметр электродной проволоки, используемой в этом случае, 3 мм.

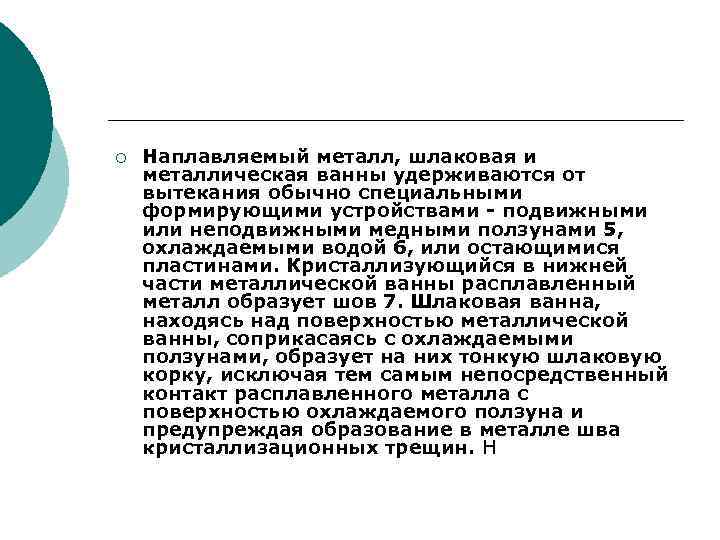

¡ Наплавляемый металл, шлаковая и металлическая ванны удерживаются от вытекания обычно специальными формирующими устройствами ¡ Наплавляемый металл, шлаковая и металлическая ванны удерживаются от вытекания обычно специальными формирующими устройствами подвижными или неподвижными медными ползунами 5, охлаждаемыми водой 6, или остающимися пластинами. Кристаллизующийся в нижней части металлической ванны расплавленный металл образует шов 7. Шлаковая ванна, находясь над поверхностью металлической ванны, соприкасаясь с охлаждаемыми ползунами, образует на них тонкую шлаковую корку, исключая тем самым непосредственный контакт расплавленного металла с поверхностью охлаждаемого ползуна и предупреждая образование в металле шва кристаллизационных трещин. Н

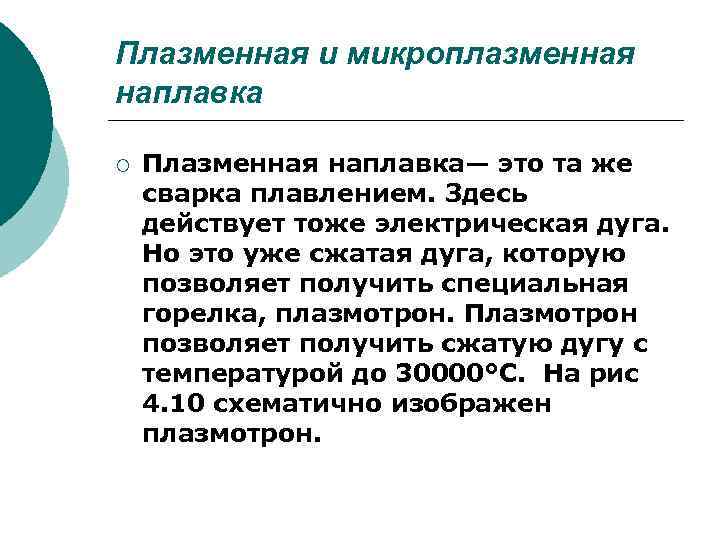

Плазменная и микроплазменная наплавка ¡ Плазменная наплавка— это та же сварка плавлением. Здесь действует Плазменная и микроплазменная наплавка ¡ Плазменная наплавка— это та же сварка плавлением. Здесь действует тоже электрическая дуга. Но это уже сжатая дуга, которую позволяет получить специальная горелка, плазмотрон. Плазмотрон позволяет получить сжатую дугу с температурой до 30000°С. На рис 4. 10 схематично изображен плазмотрон.

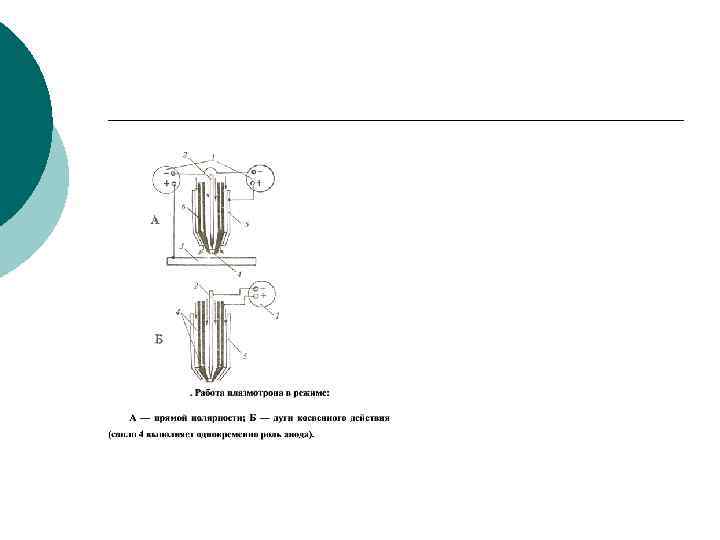

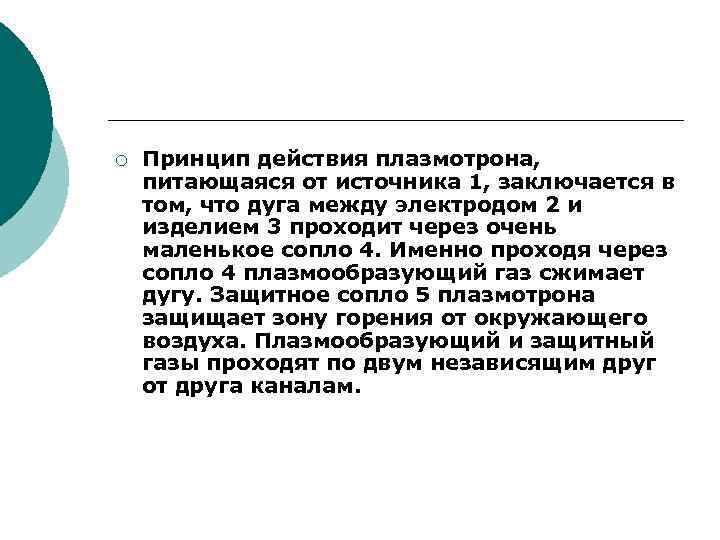

¡ Принцип действия плазмотрона, питающаяся от источника 1, заключается в том, что дуга между ¡ Принцип действия плазмотрона, питающаяся от источника 1, заключается в том, что дуга между электродом 2 и изделием 3 проходит через очень маленькое сопло 4. Именно проходя через сопло 4 плазмообразующий газ сжимает дугу. Защитное сопло 5 плазмотрона защищает зону горения от окружающего воздуха. Плазмообразующий и защитный газы проходят по двум независящим друг от друга каналам.

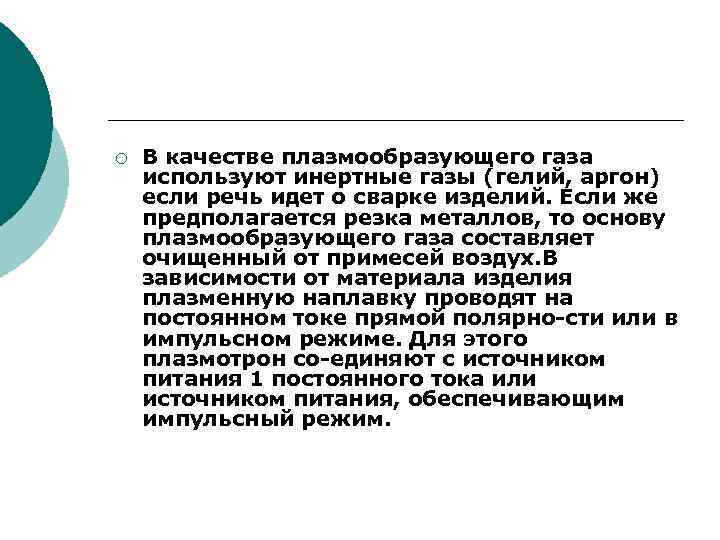

¡ В качестве плазмообразующего газа используют инертные газы (гелий, аргон) если речь идет о ¡ В качестве плазмообразующего газа используют инертные газы (гелий, аргон) если речь идет о сварке изделий. Если же предполагается резка металлов, то основу плазмообразующего газа составляет очищенный от примесей воздух. В зависимости от материала изделия плазменную наплавку проводят на постоянном токе прямой полярно сти или в импульсном режиме. Для этого плазмотрон со единяют с источником питания 1 постоянного тока или источником питания, обеспечивающим импульсный режим.

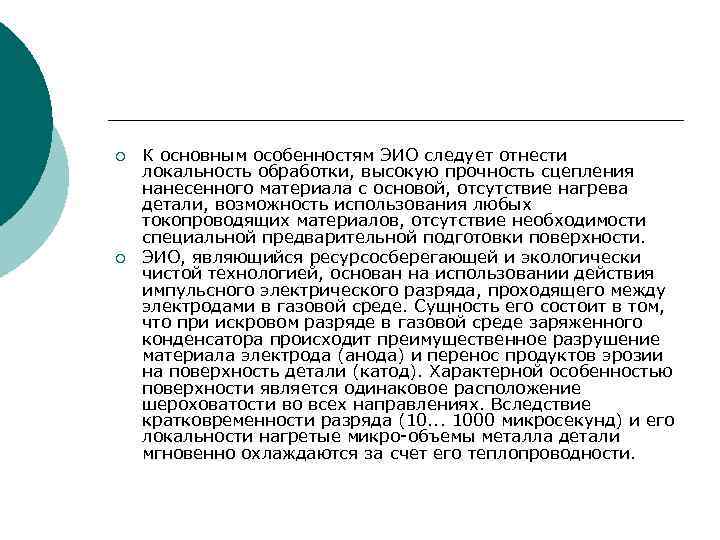

¡ ¡ К основным особенностям ЭИО следует отнести локальность обработки, высокую прочность сцепления нанесенного ¡ ¡ К основным особенностям ЭИО следует отнести локальность обработки, высокую прочность сцепления нанесенного материала с основой, отсутствие нагрева детали, возможность использования любых токопроводящих материалов, отсутствие необходимости специальной предварительной подготовки поверхности. ЭИО, являющийся ресурсосберегающей и экологически чистой технологией, основан на использовании действия импульсного электрического разряда, проходящего между электродами в газовой среде. Сущность его состоит в том, что при искровом разряде в газовой среде заряженного конденсатора происходит преимущественное разрушение материала электрода (анода) и перенос продуктов эрозии на поверхность детали (катод). Характерной особенностью поверхности является одинаковое расположение шероховатости во всех направлениях. Вследствие кратковременности разряда (10. . . 1000 микросекунд) и его локальности нагретые микро объемы металла детали мгновенно охлаждаются за счет его теплопроводности.

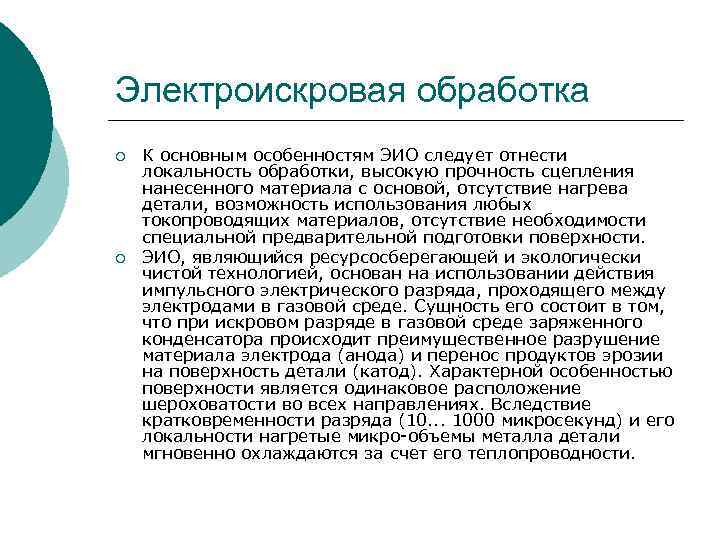

Электроискровая обработка ¡ ¡ К основным особенностям ЭИО следует отнести локальность обработки, высокую прочность Электроискровая обработка ¡ ¡ К основным особенностям ЭИО следует отнести локальность обработки, высокую прочность сцепления нанесенного материала с основой, отсутствие нагрева детали, возможность использования любых токопроводящих материалов, отсутствие необходимости специальной предварительной подготовки поверхности. ЭИО, являющийся ресурсосберегающей и экологически чистой технологией, основан на использовании действия импульсного электрического разряда, проходящего между электродами в газовой среде. Сущность его состоит в том, что при искровом разряде в газовой среде заряженного конденсатора происходит преимущественное разрушение материала электрода (анода) и перенос продуктов эрозии на поверхность детали (катод). Характерной особенностью поверхности является одинаковое расположение шероховатости во всех направлениях. Вследствие кратковременности разряда (10. . . 1000 микросекунд) и его локальности нагретые микро объемы металла детали мгновенно охлаждаются за счет его теплопроводности.

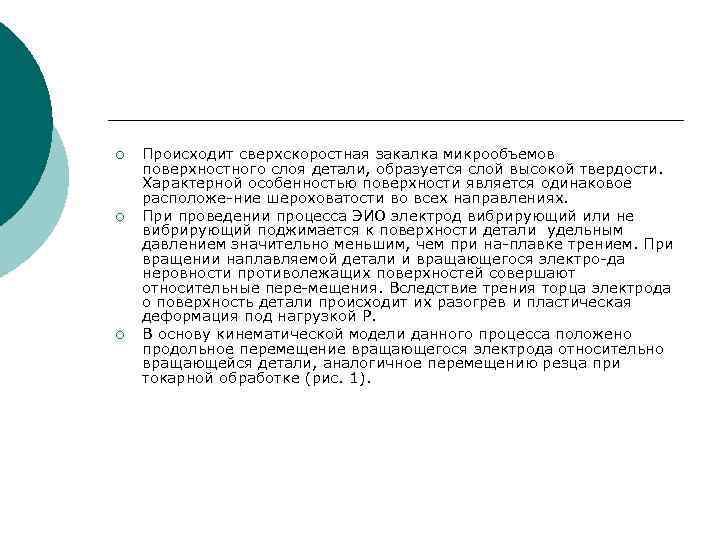

¡ ¡ ¡ Происходит сверхскоростная закалка микрообъемов поверхностного слоя детали, образуется слой высокой твердости. ¡ ¡ ¡ Происходит сверхскоростная закалка микрообъемов поверхностного слоя детали, образуется слой высокой твердости. Характерной особенностью поверхности является одинаковое расположе ние шероховатости во всех направлениях. При проведении процесса ЭИО электрод вибрирующий или не вибрирующий поджимается к поверхности детали удельным давлением значительно меньшим, чем при на плавке трением. При вращении наплавляемой детали и вращающегося электро да неровности противолежащих поверхностей совершают относительные пере мещения. Вследствие трения торца электрода о поверхность детали происходит их разогрев и пластическая деформация под нагрузкой Р. В основу кинематической модели данного процесса положено продольное перемещение вращающегося электрода относительно вращающейся детали, аналогичное перемещению резца при токарной обработке (рис. 1).

¡ ¡ К основным особенностям ЭИО следует отнести локальность обработки, высокую прочность сцепления нанесенного ¡ ¡ К основным особенностям ЭИО следует отнести локальность обработки, высокую прочность сцепления нанесенного материала с основой, отсутствие нагрева детали, возможность использования любых токопроводящих материалов, отсутствие необходимости специальной предварительной подготовки поверхности. ЭИО, являющийся ресурсосберегающей и экологически чистой технологией, основан на использовании действия импульсного электрического разряда, проходящего между электродами в газовой среде. Сущность его состоит в том, что при искровом разряде в газовой среде заряженного конденсатора происходит преимущественное разрушение материала электрода (анода) и перенос продуктов эрозии на поверхность детали (катод). Характерной особенностью поверхности является одинаковое расположение шероховатости во всех направлениях. Вследствие кратковременности разряда (10. . . 1000 микросекунд) и его локальности нагретые микро объемы металла детали мгновенно охлаждаются за счет его теплопроводности.
