Технология и методика дешифрирования ДДЗ Под технологией

Технология и методика дешифрирования ДДЗ

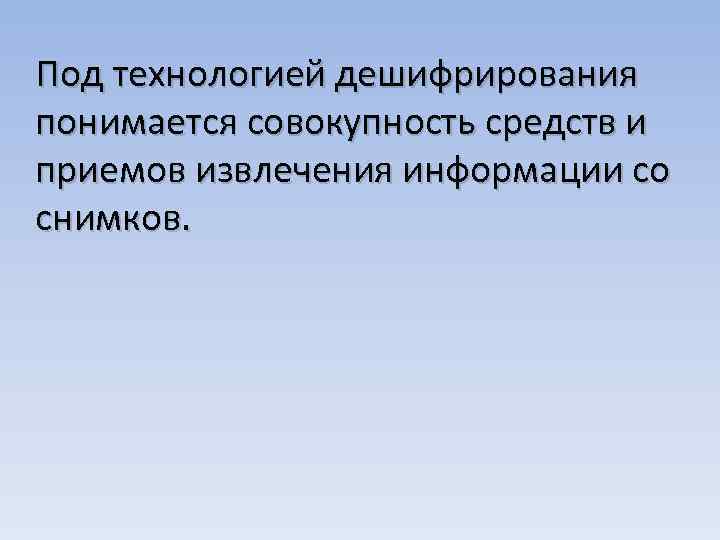

Под технологией дешифрирования понимается совокупность средств и приемов извлечения информации со снимков.

Технологическая схема процесса дешифрирования

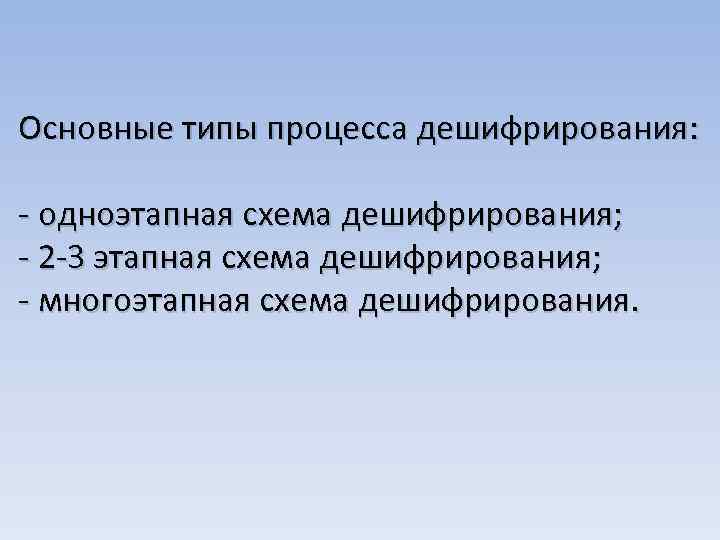

Основные типы процесса дешифрирования: - одноэтапная схема дешифрирования; - 2 -3 этапная схема дешифрирования; - многоэтапная схема дешифрирования.

Полевое дешифрирование -заключается в сопоставлении изображений на снимках с местностью, в результате чего опознаются объекты и определяются их свойства. Полевое дешифрирование может быть наземным и аэровизуальным.

Камеральная обработка Камеральное дешифрирование заключается в распознавании объектов на снимках в лабораторных условиях, путем сопоставления изображения с имеющимися эталонами и знаниями дешифровщика. Методы камерального дешифрирования: -Визуальное; -автоматизированное.

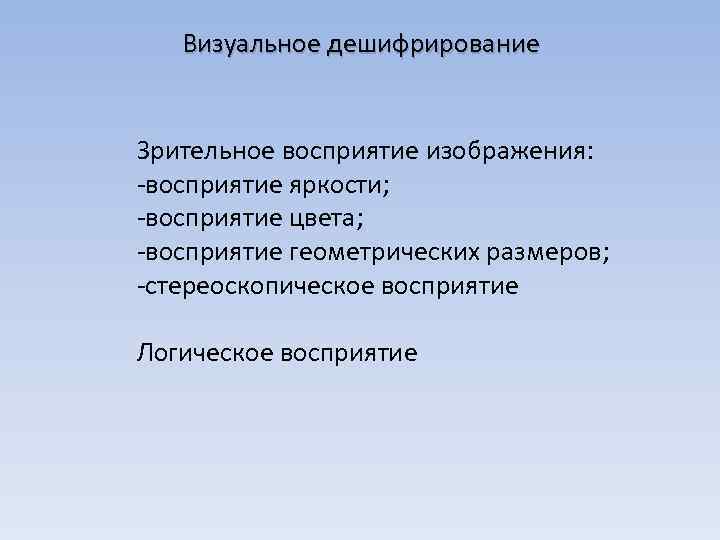

Визуальное дешифрирование Зрительное восприятие изображения: -восприятие яркости; -восприятие цвета; -восприятие геометрических размеров; -стереоскопическое восприятие Логическое восприятие

Пример построения логической цепочки при дешифрировании

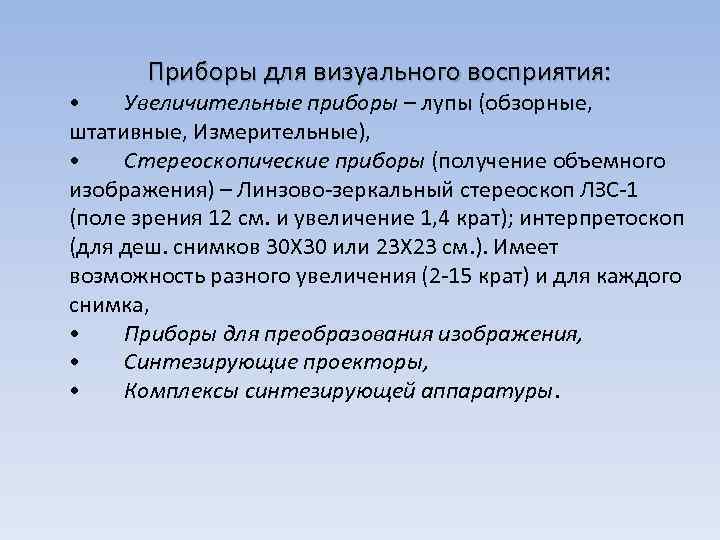

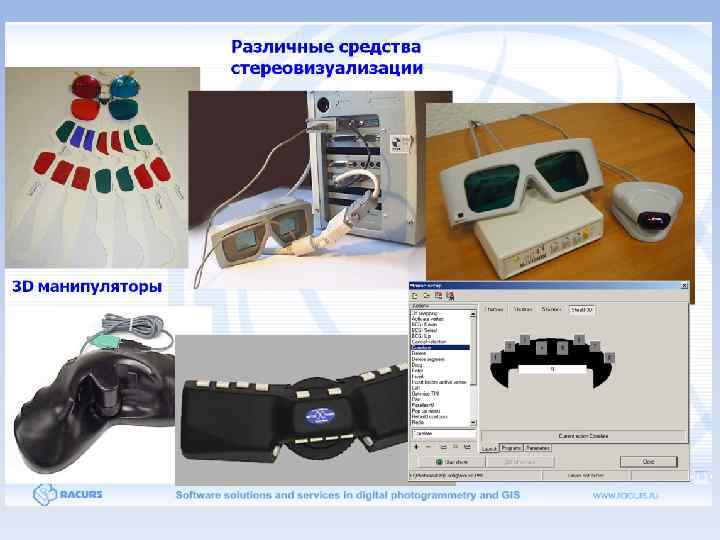

Приборы для визуального восприятия: • Увеличительные приборы – лупы (обзорные, штативные, Измерительные), • Стереоскопические приборы (получение объемного изображения) – Линзово-зеркальный стереоскоп ЛЗС-1 (поле зрения 12 см. и увеличение 1, 4 крат); интерпретоскоп (для деш. снимков 30 Х 30 или 23 Х 23 см. ). Имеет возможность разного увеличения (2 -15 крат) и для каждого снимка, • Приборы для преобразования изображения, • Синтезирующие проекторы, • Комплексы синтезирующей аппаратуры.

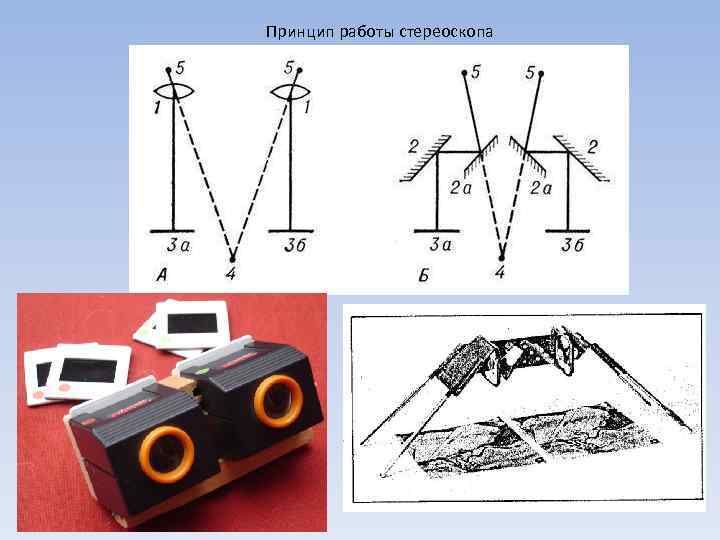

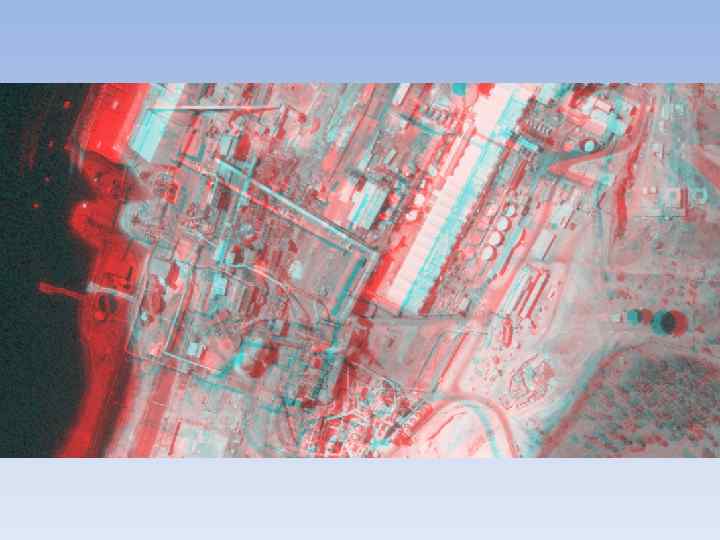

Принцип работы стереоскопа

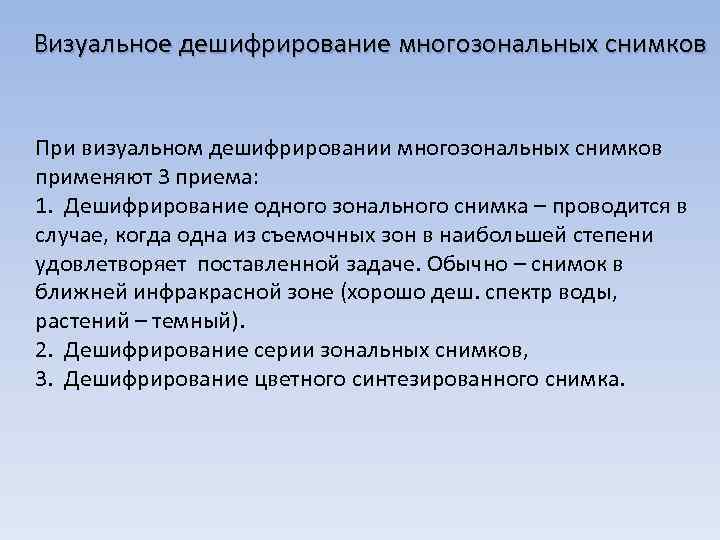

Визуальное дешифрирование многозональных снимков При визуальном дешифрировании многозональных снимков применяют 3 приема: 1. Дешифрирование одного зонального снимка – проводится в случае, когда одна из съемочных зон в наибольшей степени удовлетворяет поставленной задаче. Обычно – снимок в ближней инфракрасной зоне (хорошо деш. спектр воды, растений – темный). 2. Дешифрирование серии зональных снимков, 3. Дешифрирование цветного синтезированного снимка.

Изображение элементов гидрографической сети на КС в ближней инфракрасной зоне 1 -река 2 - магистральный оросительный канал

Фрагменты многозонального космического снимка а а – красная зона, б – ближняя инфракрасная 1 - пахотные угодья; 2 -виноградники; 3 - полупустынные равнины; 4 и 5 –водные объекты

Изображение участка морского берега на многозональном КС а – красная зона, б – ближняя инфракрасная 1 - верхняя граница осушки по время отлива 2 - сильно увлажненный участок с болотной растительностью 3 - граница гравийно-галечных пляжей 4 - коса 5 - зона песчано-илистой осушки 6 - мутьевые потоки отливных вод 7 - граница с морской террасы и лесной растительностью

Изображение участка морского берега на многозональном аэрофотоснимке а – красная зона, б – ближняя инфракрасная

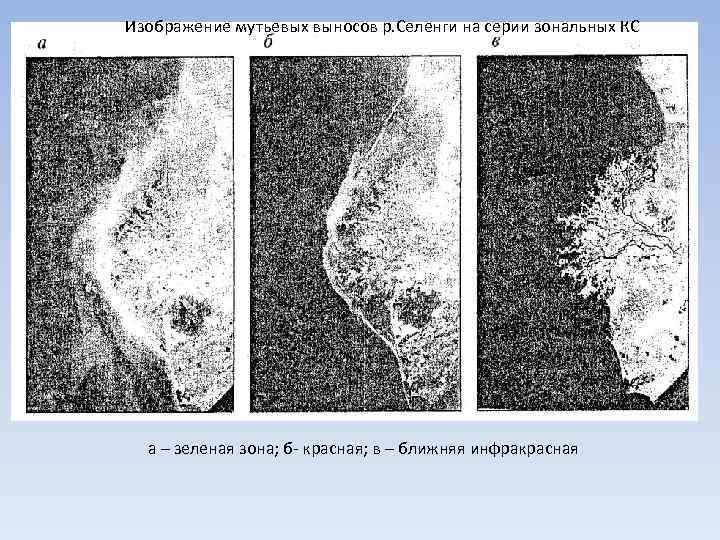

Изображение мутьевых выносов р. Селенги на серии зональных КС а – зеленая зона; б- красная; в – ближняя инфракрасная

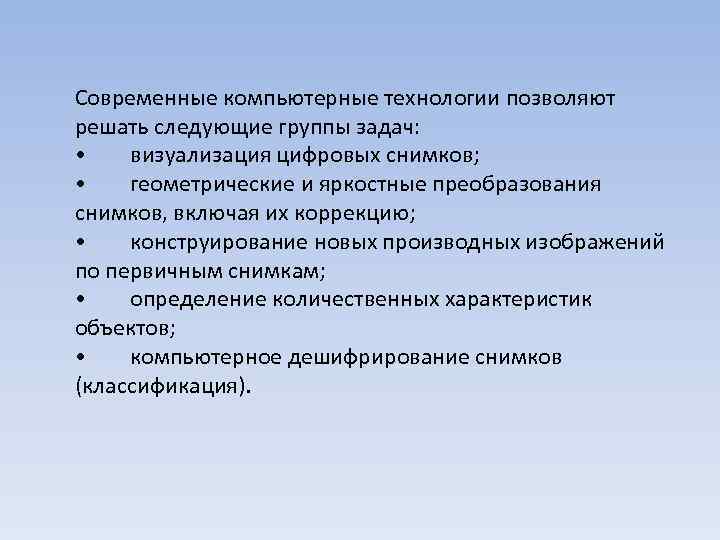

Современные компьютерные технологии позволяют решать следующие группы задач: • визуализация цифровых снимков; • геометрические и яркостные преобразования снимков, включая их коррекцию; • конструирование новых производных изображений по первичным снимкам; • определение количественных характеристик объектов; • компьютерное дешифрирование снимков (классификация).

Дешифровочные признаки объекта. Дешифровочные признаки – свойства объектов, нашедшие отражение на снимке и используемые для распознавания. Выделяют 2 группы дешифровочных признаков: • Прямые (общие, основные), • Косвенные (специальные)

Прямые дешифровочные признаки – свойства объекта, находящие непосредственное отображение на снимках, присущие самим объектам. Свойства прямых признаков: • геометрические ; • общие (фотограмметрические). По другим данным к прямым дешифровочным признакам относить три группы признаков: 1. геометрические (форма, тень, размер); 2. яркостные (фототон, уровень яркости, цвет, спектральный образ); 3. структурные (текстура, структура, рисунок).

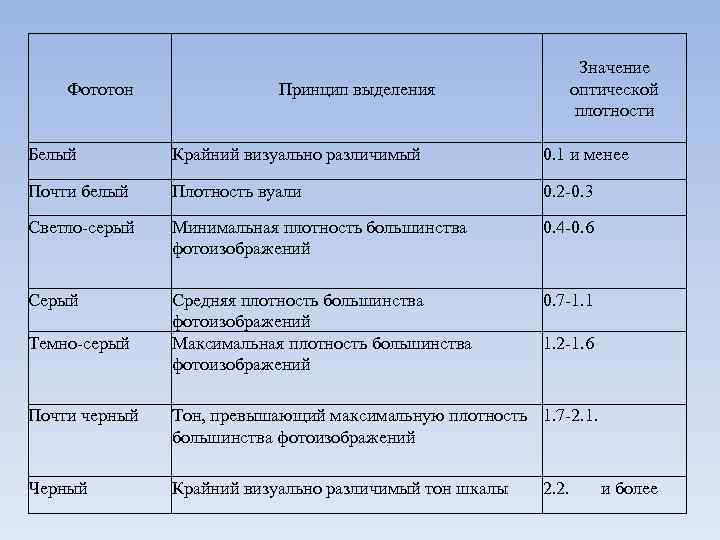

Фототон Принцип выделения Значение оптической плотности Белый Крайний визуально различимый 0. 1 и менее Почти белый Плотность вуали 0. 2 -0. 3 Светло-серый Минимальная плотность большинства фотоизображений 0. 4 -0. 6 Серый Средняя плотность большинства фотоизображений Максимальная плотность большинства фотоизображений 0. 7 -1. 1 Темно-серый 1. 2 -1. 6 Почти черный Тон, превышающий максимальную плотность 1. 7 -2. 1. большинства фотоизображений Черный Крайний визуально различимый тон шкалы 2. 2. и более

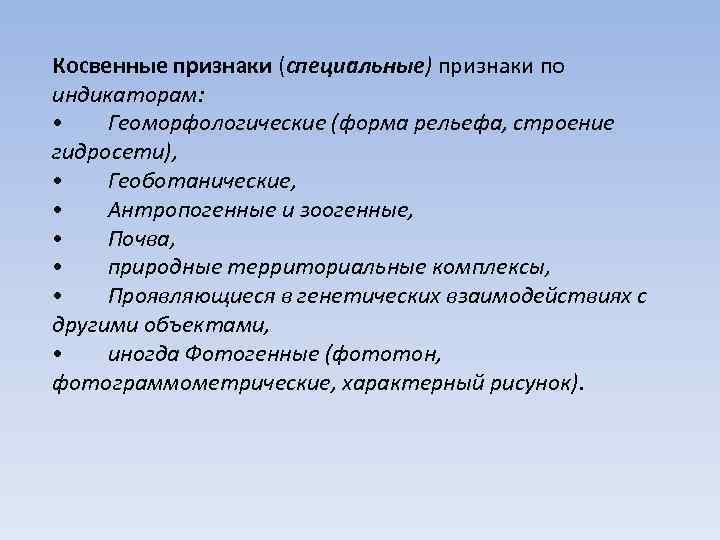

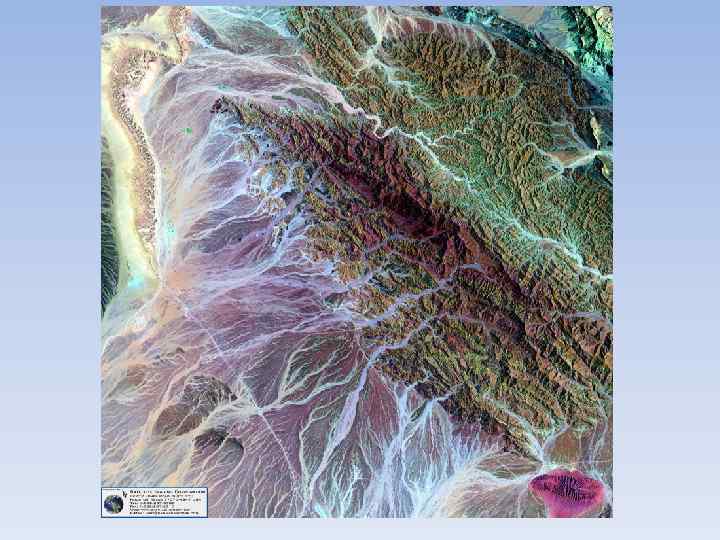

Косвенные признаки (специальные) признаки по индикаторам: • Геоморфологические (форма рельефа, строение гидросети), • Геоботанические, • Антропогенные и зоогенные, • Почва, • природные территориальные комплексы, • Проявляющиеся в генетических взаимодействиях с другими объектами, • иногда Фотогенные (фототон, фотограммометрические, характерный рисунок).

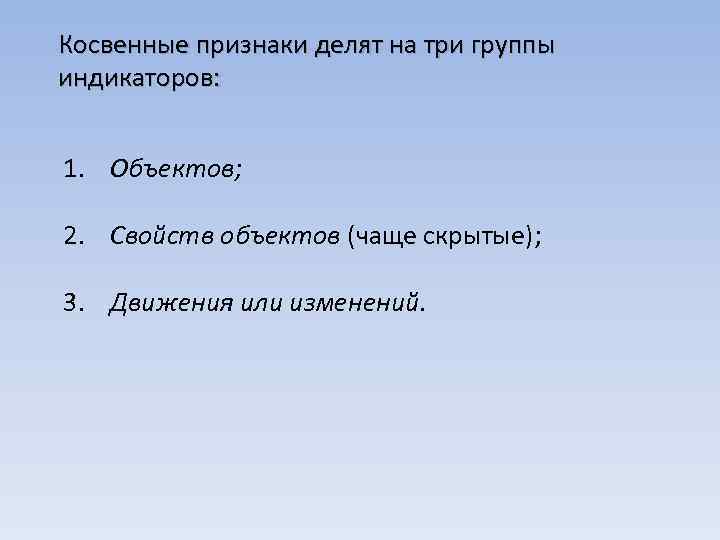

Косвенные признаки делят на три группы индикаторов: 1. Объектов; 2. Свойств объектов (чаще скрытые); 3. Движения или изменений.

Генерализация изображения - это степень обобщения спектральных и геометрических характеристик ландшафта фотографируемой территории. Классифицировать объект — это отнести его к определенному классу и присвоить ему условный знак, а интерпретировать — определить состав объекта и динамику его развития. Индикатор — это наблюдаемый на снимке признак, который позволяет установить труднонаблюдаемый или скрытый геологический объект.

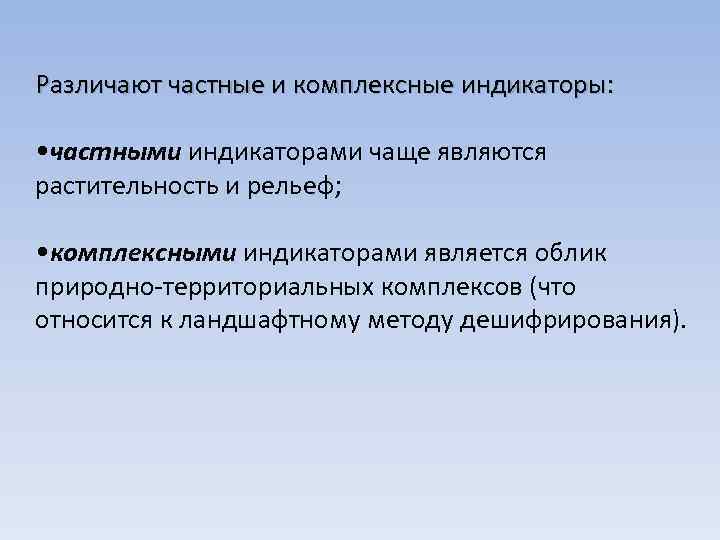

Различают частные и комплексные индикаторы: • частными индикаторами чаще являются растительность и рельеф; • комплексными индикаторами является облик природно-территориальных комплексов (что относится к ландшафтному методу дешифрирования).
