>Технология GPRS/EDGE Особенности и возможности Технология GPRS/EDGE Особенности и возможности

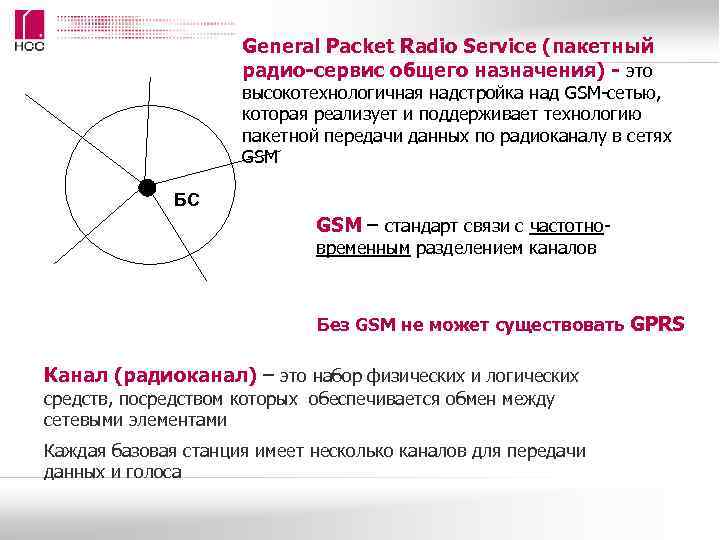

>     General Packet Radio Service (пакетный    General Packet Radio Service (пакетный радио-сервис общего назначения) - это высокотехнологичная надстройка над GSM-сетью, которая реализует и поддерживает технологию пакетной передачи данных по радиоканалу в сетях GSM БС GSM – стандарт связи с частотно- временным разделением каналов Без GSM не может существовать GPRS Канал (радиоканал) – это набор физических и логических средств, посредством которых обеспечивается обмен между сетевыми элементами Каждая базовая станция имеет несколько каналов для передачи данных и голоса

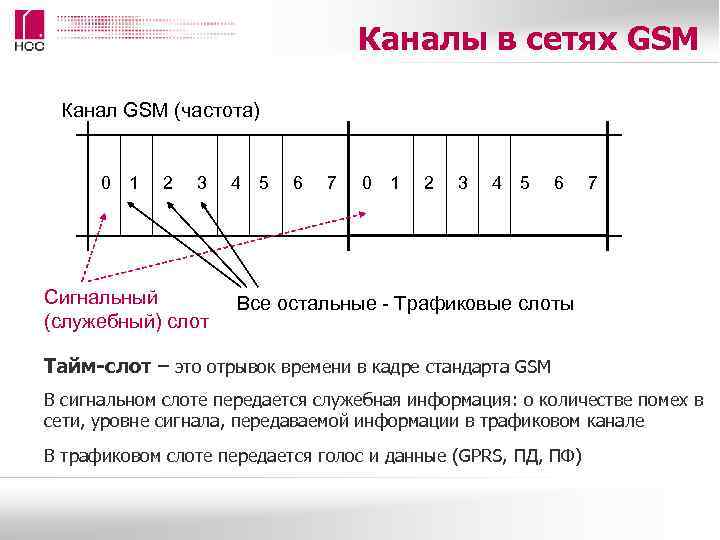

>       Каналы в сетях GSM  Канал GSM Каналы в сетях GSM Канал GSM (частота) 0 1 2 3 4 5 6 7 Сигнальный Все остальные - Трафиковые слоты (служебный) слот Тайм-слот – это отрывок времени в кадре стандарта GSM В сигнальном слоте передается служебная информация: о количестве помех в сети, уровне сигнала, передаваемой информации в трафиковом канале В трафиковом слоте передается голос и данные (GPRS, ПД, ПФ)

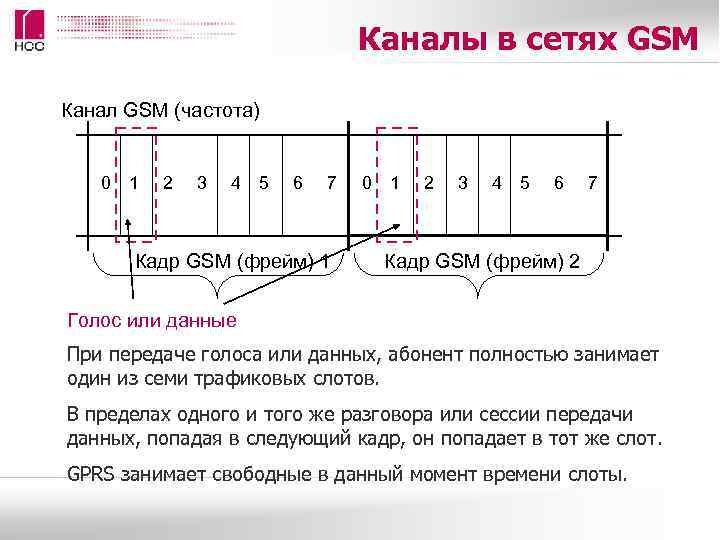

>      Каналы в сетях GSM Канал GSM (частота) 0 Каналы в сетях GSM Канал GSM (частота) 0 1 2 3 4 5 6 7 Кадр GSM (фрейм) 1 Кадр GSM (фрейм) 2 Голос или данные При передаче голоса или данных, абонент полностью занимает один из семи трафиковых слотов. В пределах одного и того же разговора или сессии передачи данных, попадая в следующий кадр, он попадает в тот же слот. GPRS занимает свободные в данный момент времени слоты.

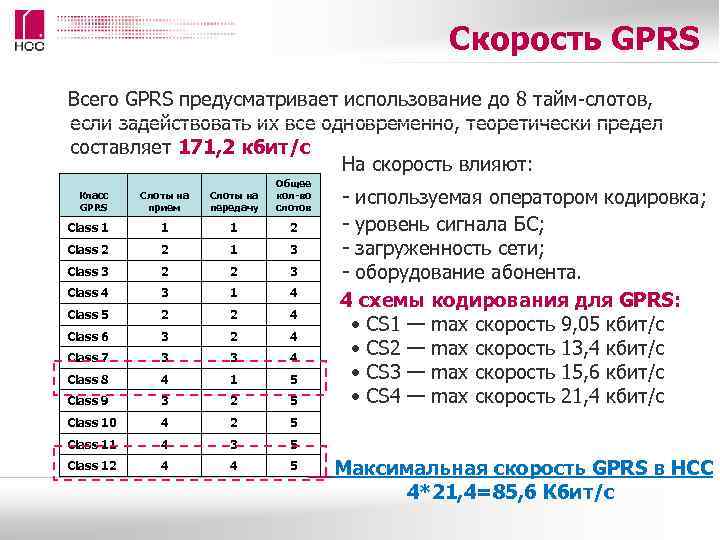

>     Скорость GPRS Всего GPRS предусматривает использование до 8 тайм-слотов, Скорость GPRS Всего GPRS предусматривает использование до 8 тайм-слотов, если задействовать их все одновременно, теоретически предел составляет 171, 2 кбит/с На скорость влияют: Общее Класс GPRS Слоты на прием Слоты на передачу кол-во слотов - используемая оператором кодировка; Class 1 1 2 - уровень сигнала БС; Class 2 2 1 3 - загруженность сети; Class 3 2 3 - оборудование абонента. Class 4 3 1 4 схемы кодирования для GPRS: Class 5 2 4 Class 6 3 2 4 • CS 1 — max скорость 9, 05 кбит/с Class 7 3 4 • CS 2 — max скорость 13, 4 кбит/с Class 8 4 1 5 • CS 3 — max скорость 15, 6 кбит/с Class 9 3 2 5 • CS 4 — max скорость 21, 4 кбит/с Class 10 4 2 5 Class 11 4 3 5 Class 12 4 5 Максимальная скорость GPRS в НСС 4*21, 4=85, 6 Кбит/с

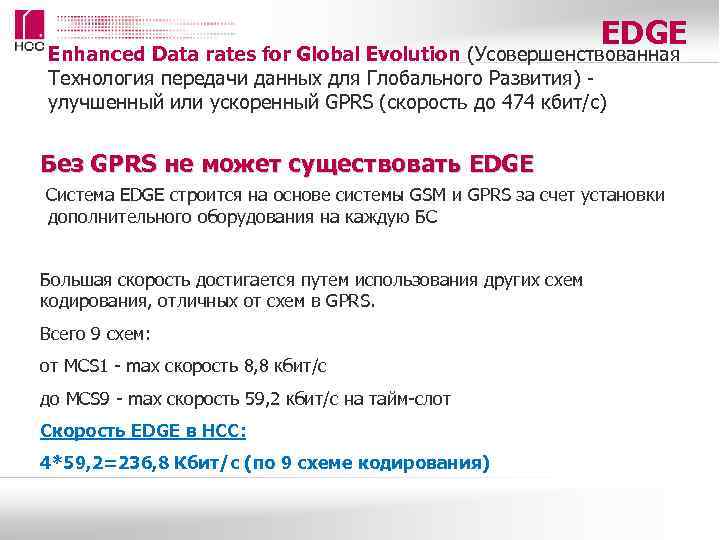

>      EDGE  Enhanced Data rates for Global Evolution EDGE Enhanced Data rates for Global Evolution (Усовершенствованная Технология передачи данных для Глобального Развития) - улучшенный или ускоренный GPRS (скорость до 474 кбит/с) Без GPRS не может существовать EDGE Система EDGE строится на основе системы GSM и GPRS за счет установки дополнительного оборудования на каждую БС Большая скорость достигается путем использования других схем кодирования, отличных от схем в GPRS. Всего 9 схем: от MCS 1 - max скорость 8, 8 кбит/с до MCS 9 - max скорость 59, 2 кбит/с на тайм-слот Скорость EDGE в НСС: 4*59, 2=236, 8 Кбит/с (по 9 схеме кодирования)

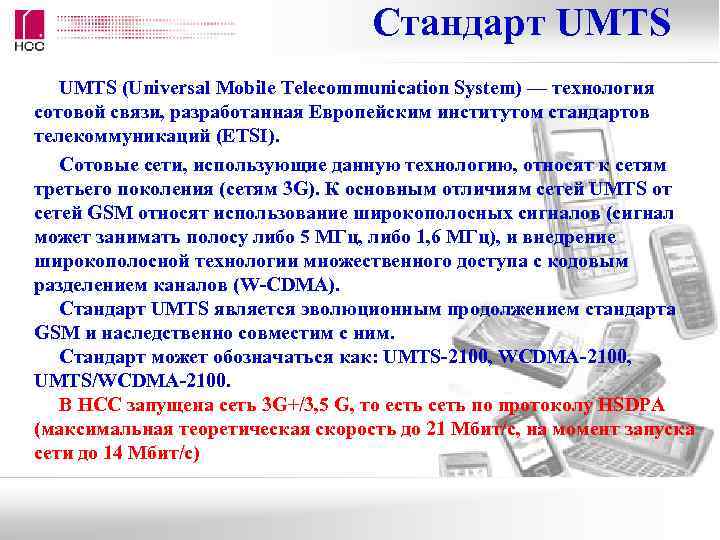

>       Стандарт UMTS (Universal Mobile Telecommunication System) — Стандарт UMTS (Universal Mobile Telecommunication System) — технология сотовой связи, разработанная Европейским институтом стандартов телекоммуникаций (ETSI). Сотовые сети, использующие данную технологию, относят к сетям третьего поколения (сетям 3 G). К основным отличиям сетей UMTS от сетей GSM относят использование широкополосных сигналов (сигнал может занимать полосу либо 5 МГц, либо 1, 6 МГц), и внедрение широкополосной технологии множественного доступа с кодовым разделением каналов (W-CDMA). Стандарт UMTS является эволюционным продолжением стандарта GSM и наследственно совместим с ним. Стандарт может обозначаться как: UMTS-2100, WCDMA-2100, UMTS/WCDMA-2100. В НСС запущена сеть 3 G+/3, 5 G, то есть сеть по протоколу HSDPA (максимальная теоретическая скорость до 21 Мбит/с, на момент запуска сети до 14 Мбит/с)

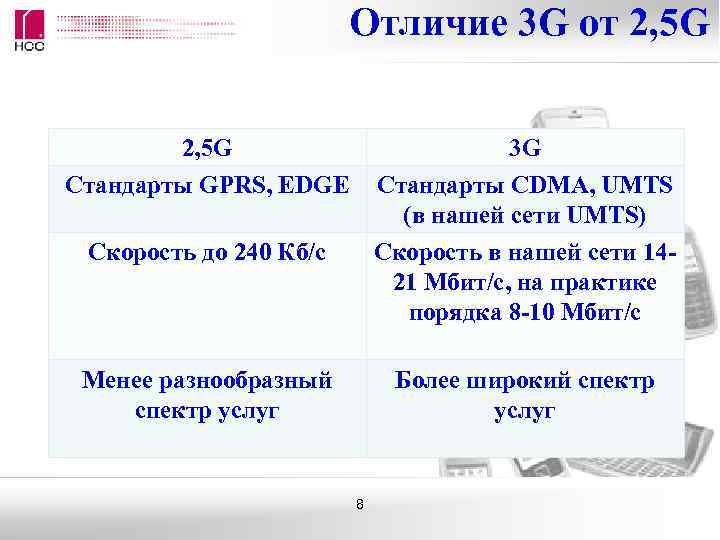

>    Отличие 3 G от 2, 5 G   Отличие 3 G от 2, 5 G 3 G Стандарты GPRS, EDGE Стандарты CDMA, UMTS (в нашей сети UMTS) Скорость до 240 Кб/с Скорость в нашей сети 14 - 21 Мбит/с, на практике порядка 8 -10 Мбит/с Менее разнообразный Более широкий спектр услуг 8

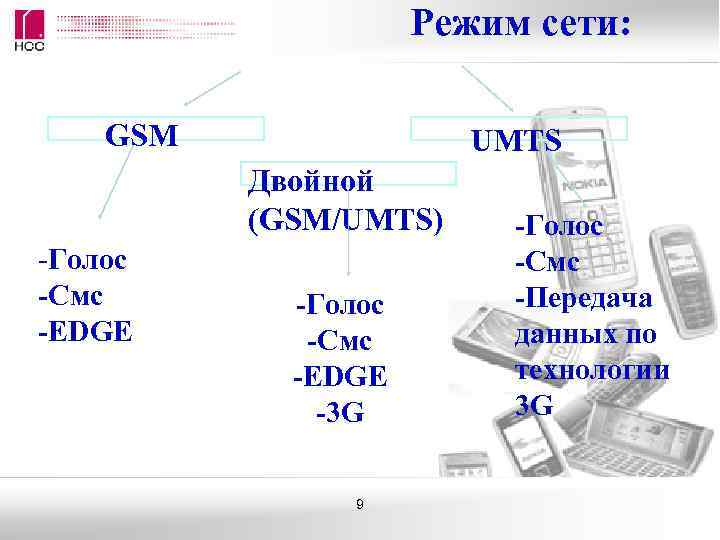

>     Режим сети:  GSM    UMTS Режим сети: GSM UMTS Двойной (GSM/UMTS) -Голос -Смс -Голос -Передача -EDGE -Смс данных по -EDGE технологии -3 G 9

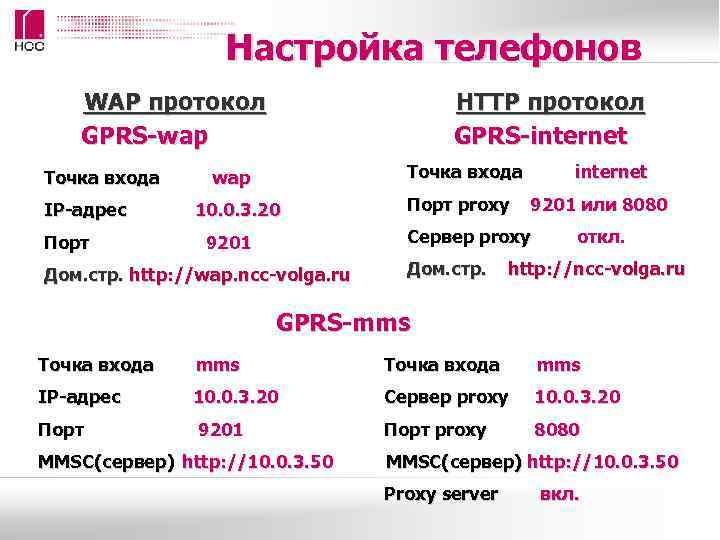

>    Настройка телефонов WAP протокол      HTTP Настройка телефонов WAP протокол HTTP протокол GPRS-wap GPRS-internet Точка входа wap Точка входа internet IP-адрес 10. 0. 3. 20 Порт proxy 9201 или 8080 Порт 9201 Сервер proxy откл. Дом. стр. http: //wap. ncc-volga. ru . ru Дом. стр. http: //ncc-volga. ru GPRS-mms Точка входа mms Точка входа mms IP-адрес 10. 0. 3. 20 Сервер proxy 10. 0. 3. 20 Порт 9201 Порт proxy 8080 MMSC(сервер) http: //10. 0. 3. 50 Proxy server вкл.

>GPRS-mms Обмен мультимедийными сообщениями: картинками,  фотографиями, анимированными открытками, полифоническими мелодиями, аудио- и видеороликами. GPRS-mms Обмен мультимедийными сообщениями: картинками, фотографиями, анимированными открытками, полифоническими мелодиями, аудио- и видеороликами. Максимальный объем сообщения до 300 Кб Можно: Нельзя: Отправить MMS на Получить MMS сообщение с электронной электронную почту почты, отправить сообщение размером более 300 Кб Маршрутизация mms При доставке mms-сообщения от абонента НСС абоненту МТС работает mms-центр и отправителя, и получателя. Внимание! Наш mms-центр не распознает сообщения, если в настройках скрыт адрес отправителя. Нотификация – это уведомление, содержащее ссылку для загрузки mms. То есть это сообщение сети в случае, если установлен ручной прием mms или нет настроек. Актуально для роуминга. Отчет о доставке mms бесплатный, отчет о прочтении тарифицируется как исходящее mms.

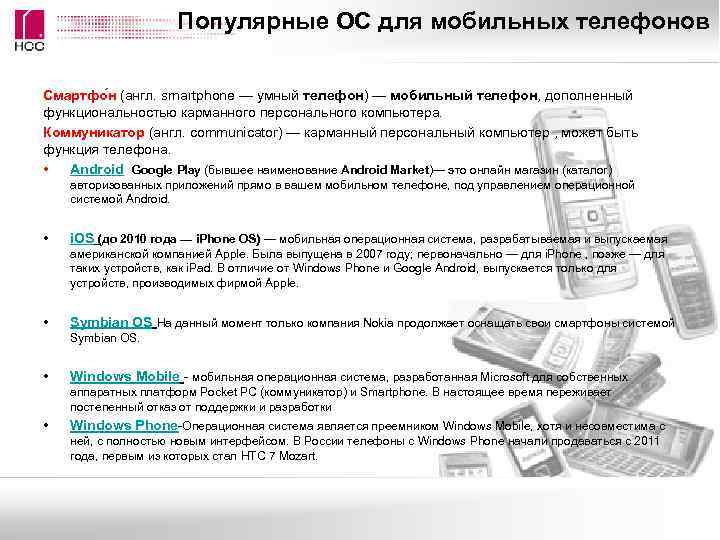

>     Популярные ОС для мобильных телефонов Смартфо н (англ. smartphone Популярные ОС для мобильных телефонов Смартфо н (англ. smartphone — умный телефон) — мобильный телефон, дополненный функциональностью карманного персонального компьютера. Коммуникатор (англ. communicator) — карманный персональный компьютер , может быть функция телефона. • Android Google Play (бывшее наименование Android Market)— это онлайн магазин (каталог) авторизованных приложений прямо в вашем мобильном телефоне, под управлением операционной системой Android. • i. OS (до 2010 года — i. Phone OS) — мобильная операционная система, разрабатываемая и выпускаемая американской компанией Apple. Была выпущена в 2007 году; первоначально — для i. Phone , позже — для таких устройств, как i. Pad. В отличие от Windows Phone и Google Android, выпускается только для устройств, производимых фирмой Apple. • Symbian OS На данный момент только компания Nokia продолжает оснащать свои смартфоны системой Symbian OS. • Windows Mobile - мобильная операционная система, разработанная Microsoft для собственных аппаратных платформ Pocket PC (коммуникатор) и Smartphone. В настоящее время переживает постепенный отказ от поддержки и разработки • Windows Phone-Операционная система является преемником Windows Mobile, хотя и несовместима с ней, с полностью новым интерфейсом. В России телефоны с Windows Phone начали продаваться с 2011 года, первым из которых стал HTC 7 Mozart.

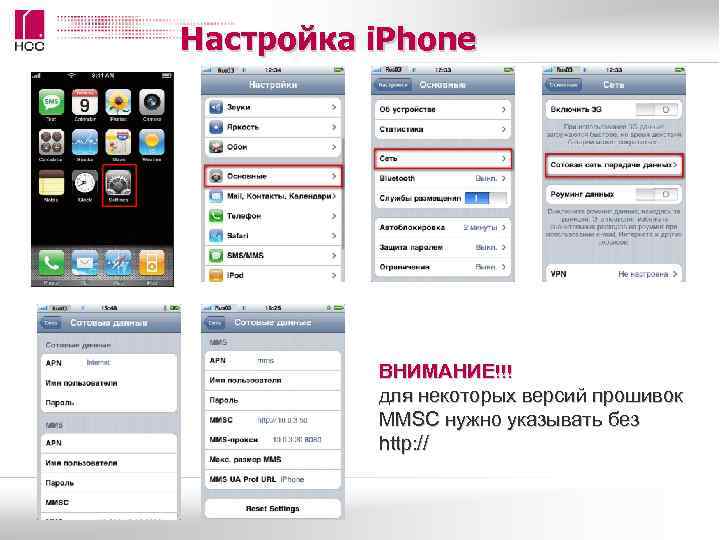

>Настройка i. Phone    ВНИМАНИЕ!!!  для некоторых версий прошивок  ММSС Настройка i. Phone ВНИМАНИЕ!!! для некоторых версий прошивок ММSС нужно указывать без http: //

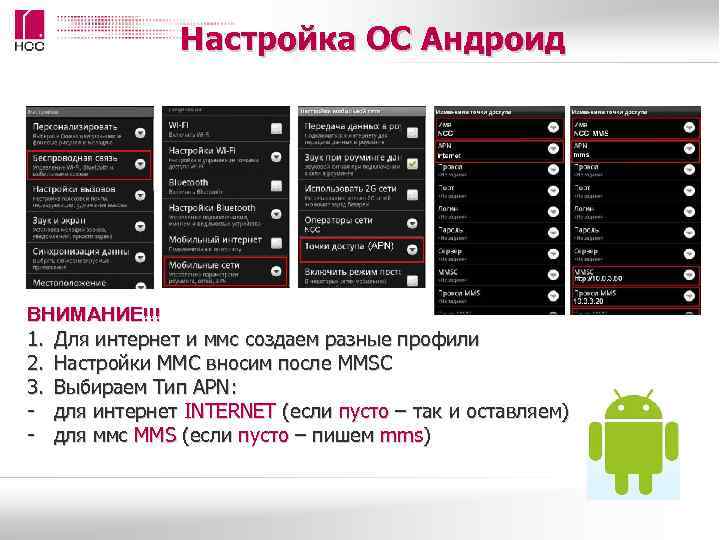

>    Настройка ОС Андроид ВНИМАНИЕ!!! 1. Для интернет и ммс создаем Настройка ОС Андроид ВНИМАНИЕ!!! 1. Для интернет и ммс создаем разные профили 2. Настройки ММС вносим после MMSC 3. Выбираем Тип APN: - для интернет INTERNET (если пусто – так и оставляем) - для ммс MMS (если пусто – пишем mms)

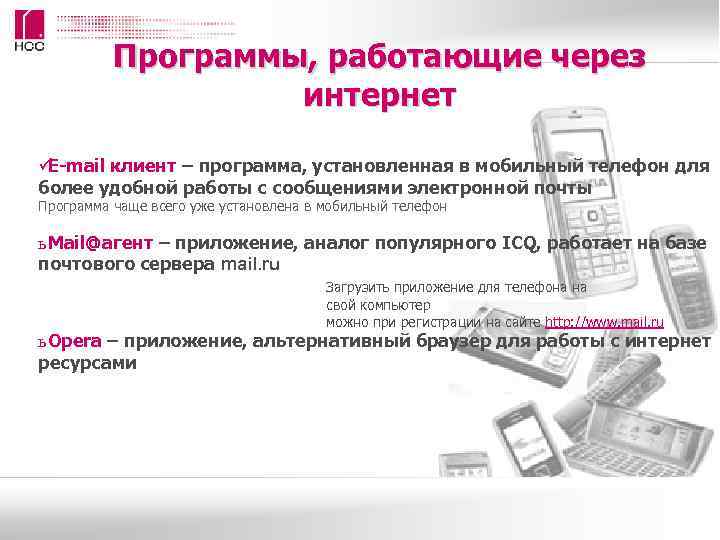

>   Программы, работающие через    интернет üE-mail клиент – программа, Программы, работающие через интернет üE-mail клиент – программа, установленная в мобильный телефон для более удобной работы с сообщениями электронной почты Программа чаще всего уже установлена в мобильный телефон ь [email protected]агент – приложение, аналог популярного ICQ, работает на базе почтового сервера mail. ru Загрузить приложение для телефона на свой компьютер можно при регистрации на сайте http: //www. mail. ru ь Opera – приложение, альтернативный браузер для работы с интернет ресурсами

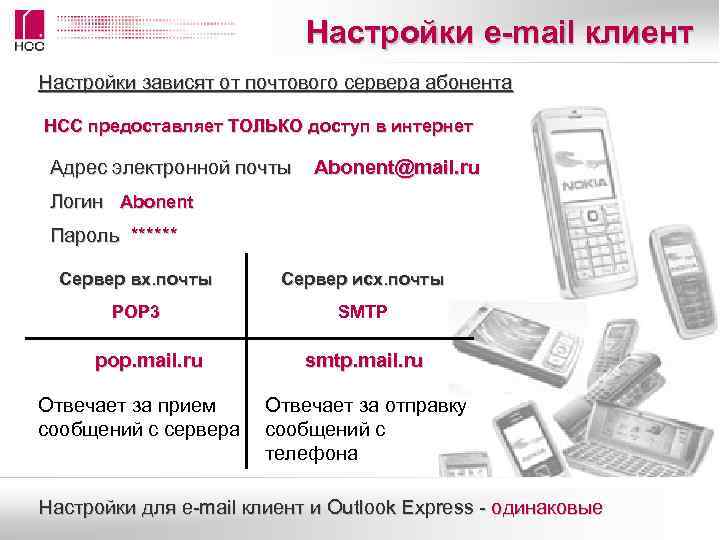

>      Настройки e-mail клиент Настройки зависят от почтового сервера Настройки e-mail клиент Настройки зависят от почтового сервера абонента НСС предоставляет ТОЛЬКО доступ в интернет Адрес электронной почты [email protected] ru Логин Abonent Пароль ****** Сервер вх. почты Сервер исх. почты POP 3 SMTP pop. mail. ru smtp. mail. ru Отвечает за прием Отвечает за отправку сообщений с сервера сообщений с телефона Настройки для e-mail клиент и Outlook Express - одинаковые

>   USB - модем   «Ростелеком»   Доступ в сеть USB - модем «Ростелеком» Доступ в сеть без специальных настроек соединения и использования мобильного телефона по технологии GPRS, EDGE, 3 G. Поддержка работы с USSD- запросами и SMS- сообщениями Системные требования: Microsoft Windows XP SP 2+, Windows Vista, Windows 7. MAC OS X 10. 5, 10. 6, 10. 7. Ubuntu Linux 10. 4. 17

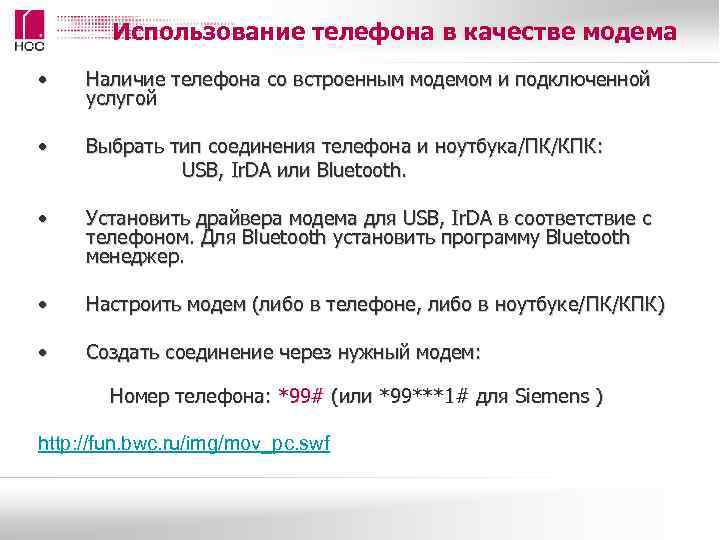

>  Использование телефона в качестве модема • Наличие телефона со встроенным модемом и Использование телефона в качестве модема • Наличие телефона со встроенным модемом и подключенной услугой • Выбрать тип соединения телефона и ноутбука/ПК/КПК: USB, Ir. DA или Bluetooth. • Установить драйвера модема для USB, Ir. DA в соответствие с телефоном. Для Bluetooth установить программу Bluetooth менеджер. • Настроить модем (либо в телефоне, либо в ноутбуке/ПК/КПК) • Создать соединение через нужный модем: Номер телефона: *99# (или *99***1# для Siemens ) для Siemens http: //fun. bwc. ru/img/mov_pc. swf

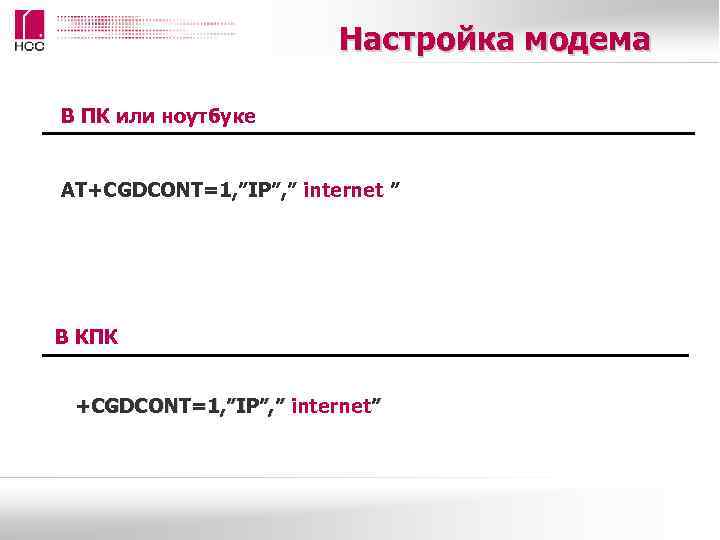

>     Настройка модема  В ПК или ноутбуке  AT+CGDCONT=1, Настройка модема В ПК или ноутбуке AT+CGDCONT=1, ”IP”, ” internet ” В КПК +CGDCONT=1, ”IP”, ” internet”

>      Соединение через    Bluetooth 1. Соединение через Bluetooth 1. Поиск Bluetooth устройств 2. Установить сопряжение (обмен ключами) 3. Определить доступные сервисы 4. Выбрать сервис Dial-up 5. Прописать номер дозвона *99***1# (в зависимости от менеджера Bluetooth) 6. Проверить настройку модема (в зависимости от менеджера Bluetooth)

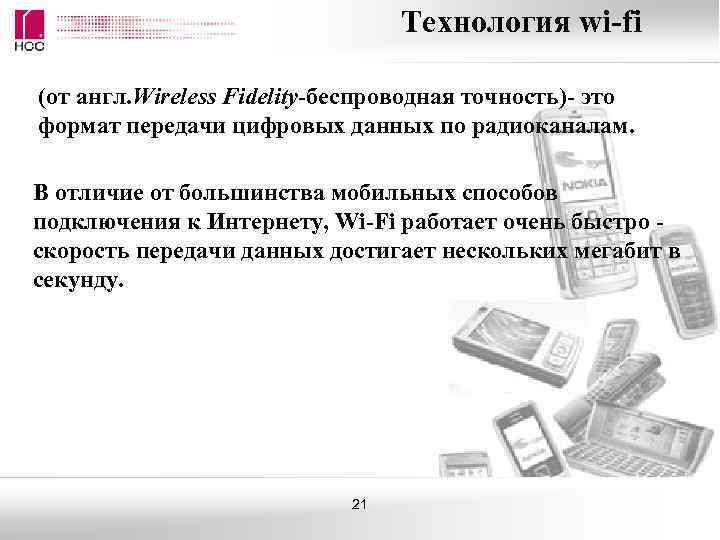

>       Технология wi-fi (от англ. Wireless Fidelity-беспроводная точность)- Технология wi-fi (от англ. Wireless Fidelity-беспроводная точность)- это формат передачи цифровых данных по радиоканалам. В отличие от большинства мобильных способов подключения к Интернету, Wi-Fi работает очень быстро - скорость передачи данных достигает нескольких мегабит в секунду. 21

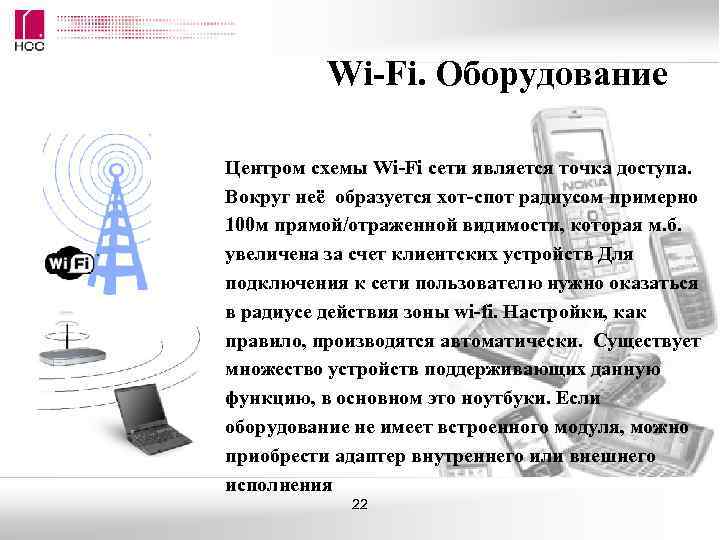

>   Wi-Fi. Оборудование Центром схемы Wi-Fi сети является точка доступа. Вокруг неё Wi-Fi. Оборудование Центром схемы Wi-Fi сети является точка доступа. Вокруг неё образуется хот-спот радиусом примерно 100 м прямой/отраженной видимости, которая м. б. увеличена за счет клиентских устройств Для подключения к сети пользователю нужно оказаться в радиусе действия зоны wi-fi. Настройки, как правило, производятся автоматически. Существует множество устройств поддерживающих данную функцию, в основном это ноутбуки. Если оборудование не имеет встроенного модуля, можно приобрести адаптер внутреннего или внешнего исполнения 22

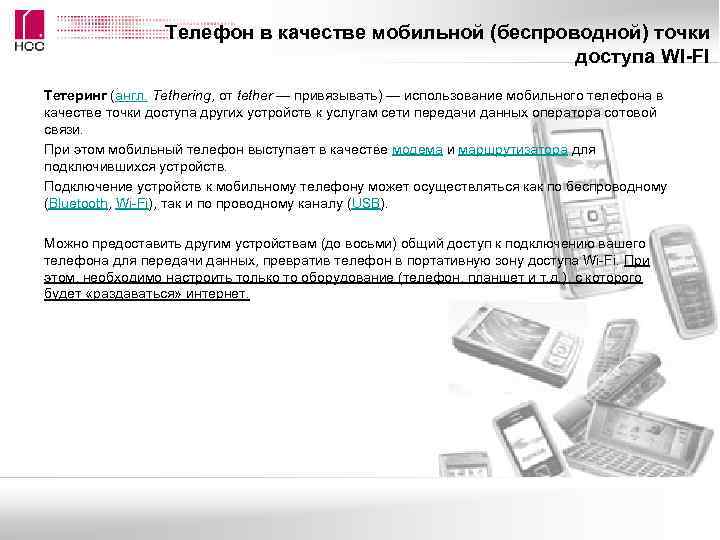

>   Телефон в качестве мобильной (беспроводной) точки     доступа Телефон в качестве мобильной (беспроводной) точки доступа WI-FI Тетеринг (англ. Tethering, от tether — привязывать) — использование мобильного телефона в качестве точки доступа других устройств к услугам сети передачи данных оператора сотовой связи. При этом мобильный телефон выступает в качестве модема и маршрутизатора для подключившихся устройств. Подключение устройств к мобильному телефону может осуществляться как по беспроводному (Bluetooth, Wi-Fi), так и по проводному каналу (USB). Можно предоставить другим устройствам (до восьми) общий доступ к подключению вашего телефона для передачи данных, превратив телефон в портативную зону доступа Wi-Fi. При этом, необходимо настроить только то оборудование (телефон, планшет и т. д. ), с которого будет «раздаваться» интернет.

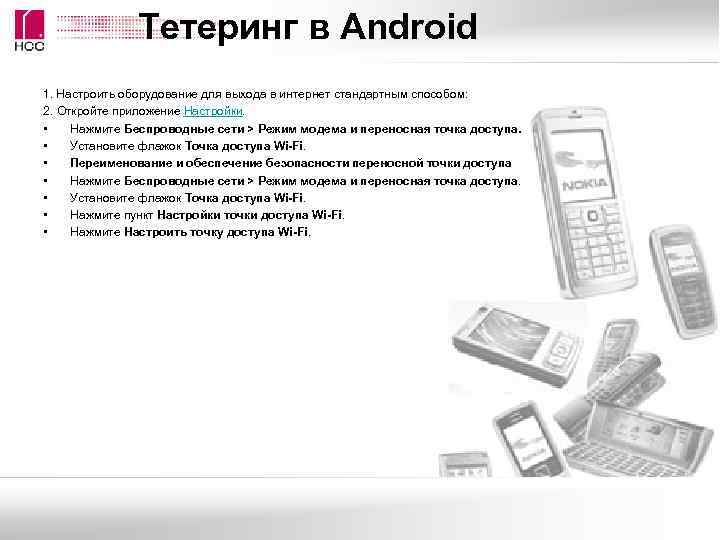

>   Тетеринг в Android 1. Настроить оборудование для выхода в интернет стандартным Тетеринг в Android 1. Настроить оборудование для выхода в интернет стандартным способом: 2. Откройте приложение Настройки. • Нажмите Беспроводные сети > Режим модема и переносная точка доступа. • Установите флажок Точка доступа Wi-Fi. • Переименование и обеспечение безопасности переносной точки доступа • Нажмите Беспроводные сети > Режим модема и переносная точка доступа. • Установите флажок Точка доступа Wi-Fi. • Нажмите пункт Настройки точки доступа Wi-Fi. • Нажмите Настроить точку доступа Wi-Fi.
