Технология GPRS/EDGE Курсовая работа по дисциплине «Системы и сети передачи информации» Кокарева Д. С. , гр. 5088/2
Технология GPRS • GPRS (General Packet Radio Service) - услуга пакетной передачи данных по радиоканалу • 2, 5 G • Cтандартизация началась в 1993 году в ETSI (european telecommunication standards institute) • Разработана для возможности работать в сети Интернет при помощи мобильного терминала (например, сотового телефона) 2
Архитектура GPRS • мобильная станция (MS), • базовая станция (BSS), • узел обслуживания абонентов (SGSN), • узел маршрутизации GPRS (GGSN). • реестр собственных абонентов сети (HLR), • реестр перемещений (VLR), • реестр идентификационных данных оборудования (EIR). 3
Технология EDGE • • EDGE (EGPRS) (Enhanced Data rates for GSM Evolution) 2, 75 G Надстройка над GPRS-сетями Впервые был EDGE представлен в 2003 году в Северной Америке. 4
Изменения в архитектуре Модернизации должна быть подвергнута подсистема базовых станций (BSS) — необходимо установить трансиверы (TRU, transceiver unit) , поддерживающие EDGE (8 PSK-модуляцию) и обновить их программное обеспечение. 5

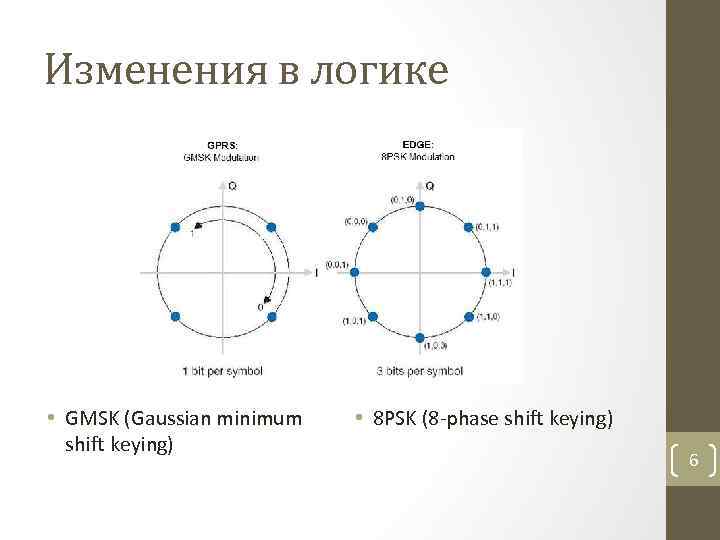

Изменения в логике • GMSK (Gaussian minimum shift keying) • 8 PSK (8 -phase shift keying) 6

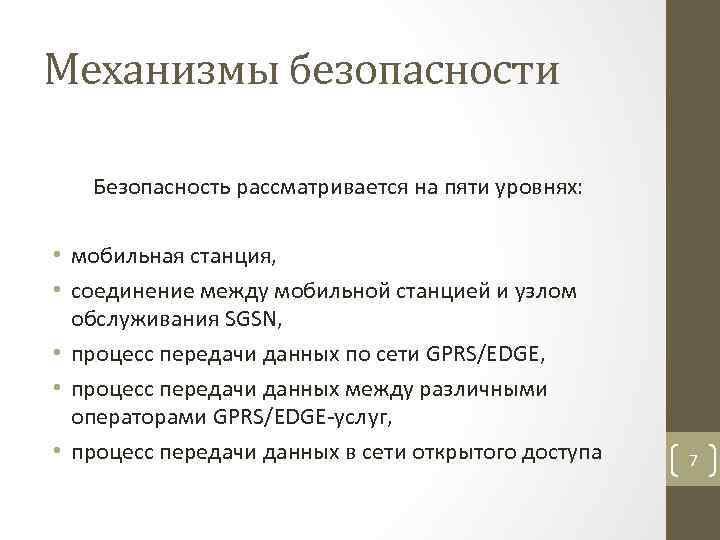

Механизмы безопасности Безопасность рассматривается на пяти уровнях: • мобильная станция, • соединение между мобильной станцией и узлом обслуживания SGSN, • процесс передачи данных по сети GPRS/EDGE, • процесс передачи данных между различными операторами GPRS/EDGE-услуг, • процесс передачи данных в сети открытого доступа 7

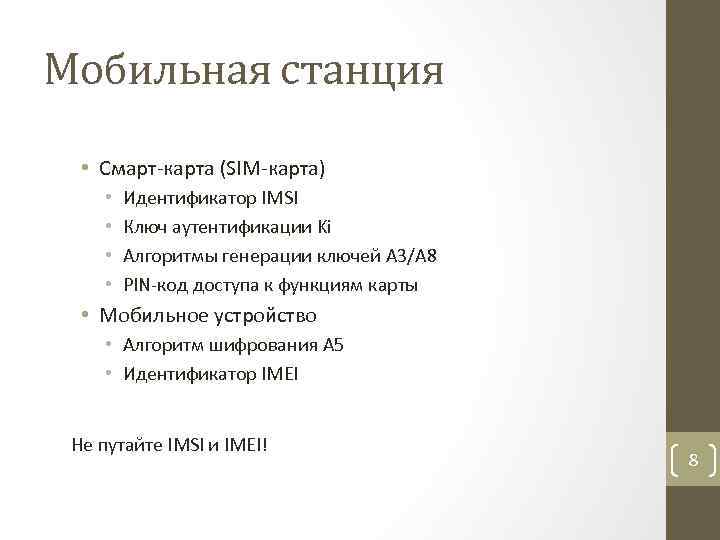

Мобильная станция • Смарт-карта (SIM-карта) • • Идентификатор IMSI Ключ аутентификации Ki Алгоритмы генерации ключей A 3/A 8 PIN-код доступа к функциям карты • Мобильное устройство • Алгоритм шифрования A 5 • Идентификатор IMEI Не путайте IMSI и IMEI! 8
Аутентификация пользователя 9

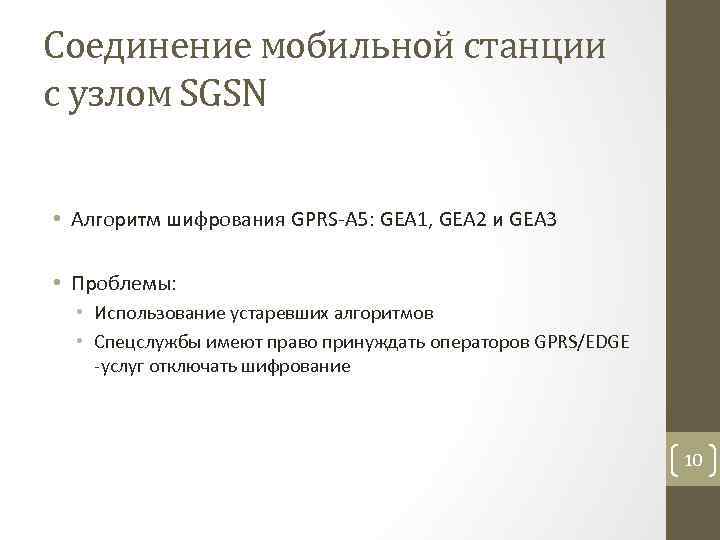

Соединение мобильной станции с узлом SGSN • Алгоритм шифрования GPRS-A 5: GEA 1, GEA 2 и GEA 3 • Проблемы: • Использование устаревших алгоритмов • Спецслужбы имеют право принуждать операторов GPRS/EDGE -услуг отключать шифрование 10
Передача данных по сети GPRS/EDGE • GTP (GPRS Tunneling Protocol) Проблемы: • Передача GTP-туннелей между BS без аутентификации • GTP Signaling Flood • Ошибки конфигурации сети 11
Внешнее взаимодействие • С другими операторами GPRS/EDGE-услуг: • Пограничные шлюзы (Border gateway, BG) • Специальные средства типа Firewall-l GX • С сетями открытого доступа (например, Internet): • NAT • МЭ 12

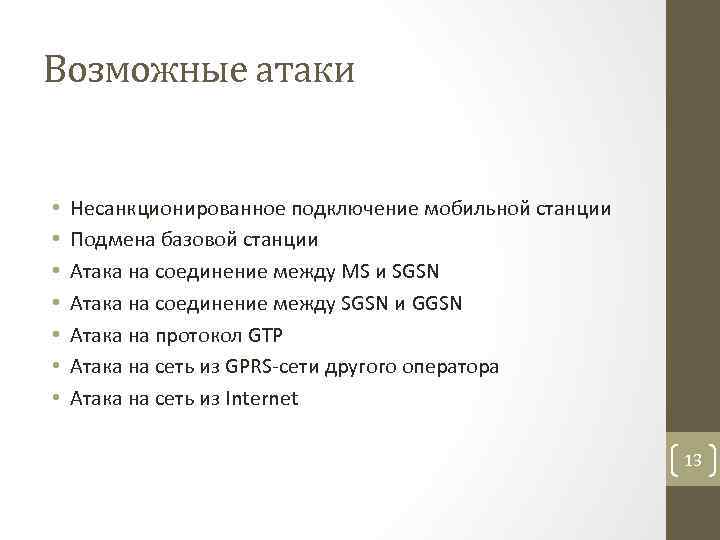

Возможные атаки • • Несанкционированное подключение мобильной станции Подмена базовой станции Атака на соединение между MS и SGSN Атака на соединение между SGSN и GGSN Атака на протокол GTP Атака на сеть из GPRS-сети другого оператора Атака на сеть из Internet 13
