Технология бурения горизонтальной скважины с применением роторной управляемой системы Тринадцатая Региональная научно - техническая конференция молодых специалистов ОАО «Удмуртнефть» дочерних обществ Леонтьев Илья Николаевич Уд. ГУ, Нефтегазовое дело, 3 курс научный руководитель: доцент каф. БНГС Сафронов Сергей Иванович г. Ижевск, 17. 03. 2017 03. 02. 2018
Конструкция и профиль скважины
Конструкция системы § Механический блок 1)Долото; 2) Наддолотный стабилизатор; § Наддолотный калибратор 3) Механический блок; 4) Точка замера угла электроники; 5) Точка гамма – замеров § 03. 02. 2018 Модуль электроники и батарей(контроллер) 3
Блок управления 1) Верхний колонный стабилизатор; 2) Блок литиевых батарей; 3) Электронная аппаратура управления; 4) Корпус НУБТ 03. 02. 2018 4
Наддолотный стабилизатор 03. 02. 2018 5
Механический блок 1) Поршневой манифольд; 2) Вращающийся вал; 3) Распределительный клапан; 4) Поршни 03. 02. 2018 6

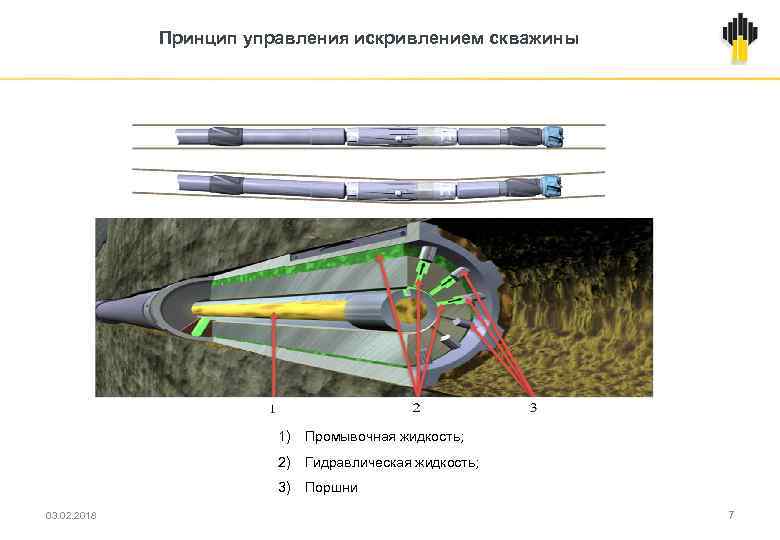

Принцип управления искривлением скважины 1) Промывочная жидкость; 2) Гидравлическая жидкость; 3) Поршни 03. 02. 2018 7
03. 02. 2018 8
03. 02. 2018 9
03. 02. 2018 10
Управление системой 03. 02. 2018 11
ВЗД с узлом перекоса 1) Секция шпиндельная 2) Узел перекоса 3) Силовая секция 03. 02. 2018 12
Экономические показатели По базовому варианту По предлагаемому проекту Абсолютное отклонение 1) Глубина скважины, м 3498 - 2) Продолжительность строительства скважины, сут. 33, 4 31 2, 4 3)Продолжительность бурения и крепления скважины, сут. 27, 2 24, 8 2, 4 4)Скорости бурения Механическая, м/ч Рейсовая, м/ч Техническая, м/ст. *мес Коммерческая, м/ст. *мес Цикловая, м/ст*мес 32 11 4059 3855 3140 32 14 4440 4228 3383 3 381 526 243 5) Сметная стоимость строительства скважины, тыс. руб. 116810 112463 4347 6) Себестоимость 1 метра проходки, руб. 25947 24984 963 7) Экономический эффект, тыс. руб. - 3895 - 8) Прибыль предприятия, тыс. руб. - 3116 - Примечание: текст примечания
Спасибо за внимание! 03. 02. 2018
