ТЕХНОЛОГИИ НЕФТЕГАЗОВОГО КОМПЛЕКСА ЛЕКЦИЯ 1.

Скачать презентацию ТЕХНОЛОГИИ НЕФТЕГАЗОВОГО  КОМПЛЕКСА  ЛЕКЦИЯ 1. Скачать презентацию ТЕХНОЛОГИИ НЕФТЕГАЗОВОГО КОМПЛЕКСА ЛЕКЦИЯ 1.

Технологии нефтегазового комплекса Лекция 1.ppt

  • Количество слайдов: 38

> ТЕХНОЛОГИИ НЕФТЕГАЗОВОГО  КОМПЛЕКСА  ЛЕКЦИЯ 1. ВВЕДЕНИЕ ТЕХНОЛОГИИ НЕФТЕГАЗОВОГО КОМПЛЕКСА ЛЕКЦИЯ 1. ВВЕДЕНИЕ

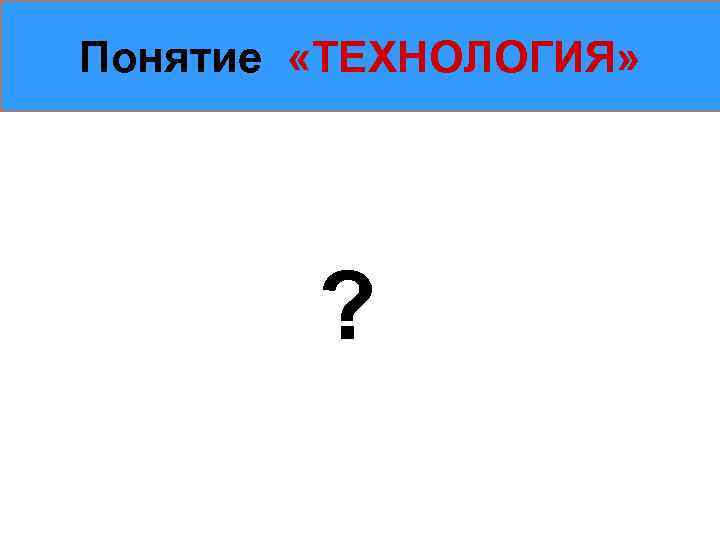

>Понятие «ТЕХНОЛОГИЯ»   ? Понятие «ТЕХНОЛОГИЯ» ?

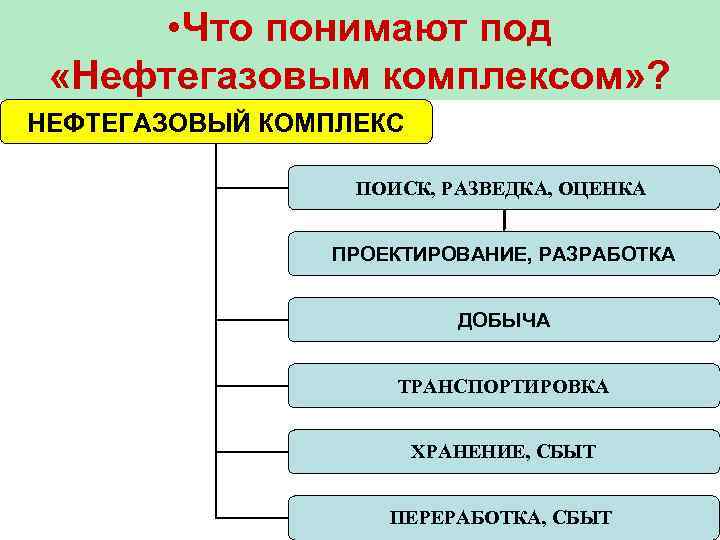

>  • Что понимают под  «Нефтегазовым комплексом» ? НЕФТЕГАЗОВЫЙ КОМПЛЕКС  • Что понимают под «Нефтегазовым комплексом» ? НЕФТЕГАЗОВЫЙ КОМПЛЕКС ПОИСК, РАЗВЕДКА, ОЦЕНКА ПРОЕКТИРОВАНИЕ, РАЗРАБОТКА ДОБЫЧА ТРАНСПОРТИРОВКА ХРАНЕНИЕ, СБЫТ ПЕРЕРАБОТКА, СБЫТ

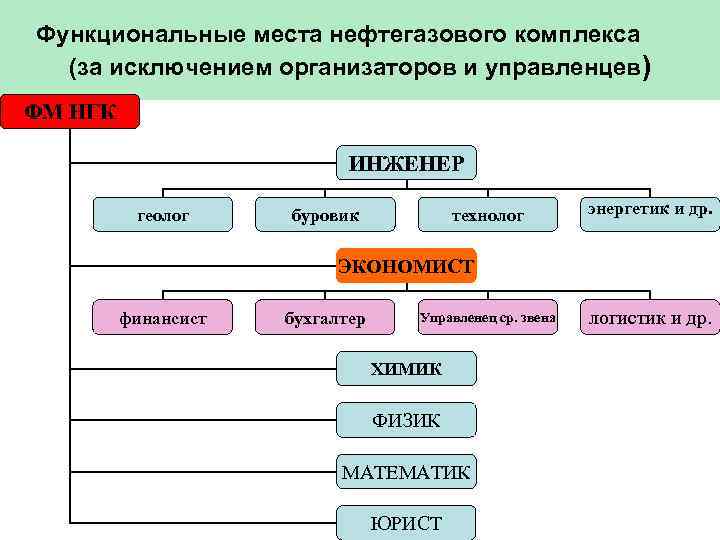

>Функциональные места нефтегазового комплекса  (за исключением организаторов и управленцев) ФМ НГК  Функциональные места нефтегазового комплекса (за исключением организаторов и управленцев) ФМ НГК ИНЖЕНЕР геолог буровик технолог энергетик и др. ЭКОНОМИСТ финансист бухгалтер Управленец ср. звена логистик и др. ХИМИК ФИЗИК МАТЕМАТИК ЮРИСТ

>Зарплата в нефтяной отрасли по миру Зарплата в нефтяной отрасли по миру

>  Что нужно ДЕЛАТЬ,  чтобы  СТАТЬ ПРОФЕССИОНАЛАМИ В НЕФТЕГАЗОВОЙ ОТРАСЛИ? Что нужно ДЕЛАТЬ, чтобы СТАТЬ ПРОФЕССИОНАЛАМИ В НЕФТЕГАЗОВОЙ ОТРАСЛИ?

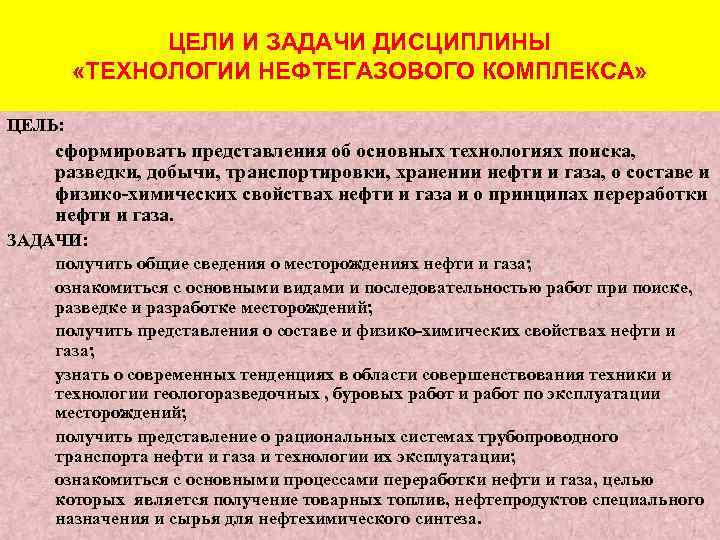

>   ЦЕЛИ И ЗАДАЧИ ДИСЦИПЛИНЫ   «ТЕХНОЛОГИИ НЕФТЕГАЗОВОГО КОМПЛЕКСА»  ЦЕЛЬ: ЦЕЛИ И ЗАДАЧИ ДИСЦИПЛИНЫ «ТЕХНОЛОГИИ НЕФТЕГАЗОВОГО КОМПЛЕКСА» ЦЕЛЬ: сформировать представления об основных технологиях поиска, разведки, добычи, транспортировки, хранении нефти и газа, о составе и физико-химических свойствах нефти и газа и о принципах переработки нефти и газа. ЗАДАЧИ: получить общие сведения о месторождениях нефти и газа; ознакомиться с основными видами и последовательностью работ при поиске, разведке и разработке месторождений; получить представления о составе и физико-химических свойствах нефти и газа; узнать о современных тенденциях в области совершенствования техники и технологии геологоразведочных , буровых работ и работ по эксплуатации месторождений; получить представление о рациональных системах трубопроводного транспорта нефти и газа и технологии их эксплуатации; ознакомиться с основными процессами переработки нефти и газа, целью которых является получение товарных топлив, нефтепродуктов специального назначения и сырья для нефтехимического синтеза.

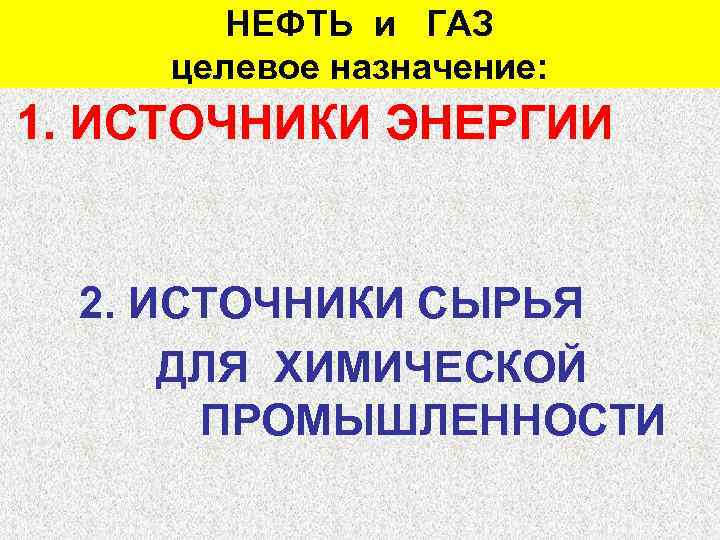

>  НЕФТЬ и ГАЗ целевое назначение: 1. ИСТОЧНИКИ ЭНЕРГИИ 2. ИСТОЧНИКИ СЫРЬЯ НЕФТЬ и ГАЗ целевое назначение: 1. ИСТОЧНИКИ ЭНЕРГИИ 2. ИСТОЧНИКИ СЫРЬЯ ДЛЯ ХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ

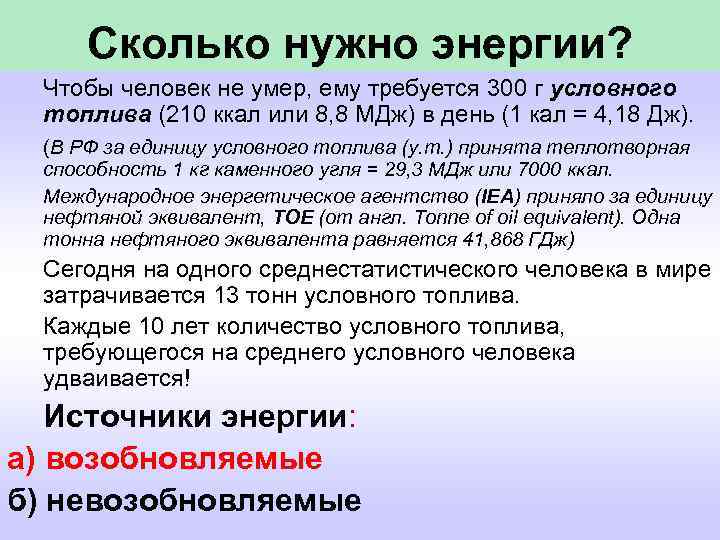

> Сколько нужно энергии?  Чтобы человек не умер, ему требуется 300 г условного Сколько нужно энергии? Чтобы человек не умер, ему требуется 300 г условного топлива (210 ккал или 8, 8 МДж) в день (1 кал = 4, 18 Дж). (В РФ за единицу условного топлива (у. т. ) принята теплотворная способность 1 кг каменного угля = 29, 3 МДж или 7000 ккал. Международное энергетическое агентство (IEA) приняло за единицу нефтяной эквивалент, TOE (от англ. Tonne of oil equivalent). Одна тонна нефтяного эквивалента равняется 41, 868 ГДж) Сегодня на одного среднестатистического человека в мире затрачивается 13 тонн условного топлива. Каждые 10 лет количество условного топлива, требующегося на среднего условного человека удваивается! Источники энергии: а) возобновляемые б) невозобновляемые

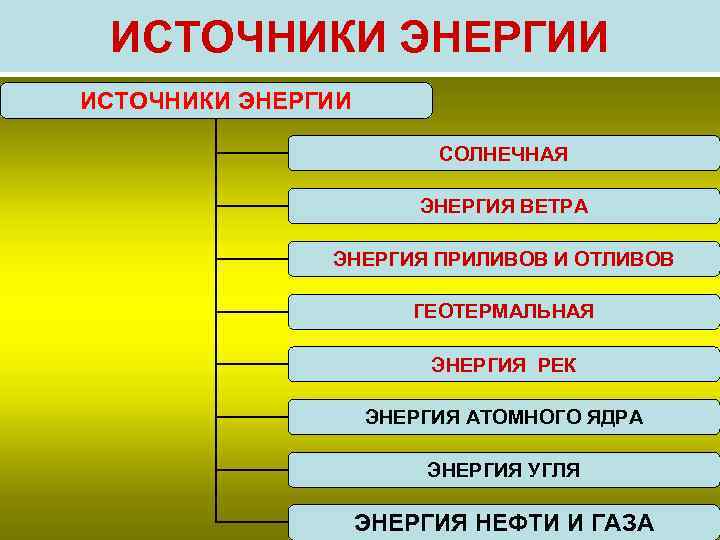

> ИСТОЧНИКИ ЭНЕРГИИ      СОЛНЕЧНАЯ     ЭНЕРГИЯ ИСТОЧНИКИ ЭНЕРГИИ СОЛНЕЧНАЯ ЭНЕРГИЯ ВЕТРА ЭНЕРГИЯ ПРИЛИВОВ И ОТЛИВОВ ГЕОТЕРМАЛЬНАЯ ЭНЕРГИЯ РЕК ЭНЕРГИЯ АТОМНОГО ЯДРА ЭНЕРГИЯ УГЛЯ ЭНЕРГИЯ НЕФТИ И ГАЗА

>Структура мирового энергопотребления Структура мирового энергопотребления

>Прогноз структуры энергобаланса   мира на 2030 гг. Прогноз структуры энергобаланса мира на 2030 гг.

> Происхождение (этимология) слова     «НЕФТЬ»  «нафата» - это Происхождение (этимология) слова «НЕФТЬ» «нафата» - это мидийское слово, означающее «просачивание» , «вытекание» . В арабском слово «нафата» означает «кипятить» После завоевания персами Мидии слово «нафата» трансформировалось в слово «нафт» - колодец, из которого доставали жидкость для священного огня. (государство Мидия существовало в IX – VI вв. до н. э. на территории нынешних Азербайджана и Ирана) Позднее слово «нафт» трансформировалось в греческом в слово «нафта» . В Западной Европе её назвали «петролеум» (от греч. ) петрос – камень, олеум - масло; В английском варианте - «ойл» - масло, (mineral oil). В русскоязычном варианте: «земляная смола»

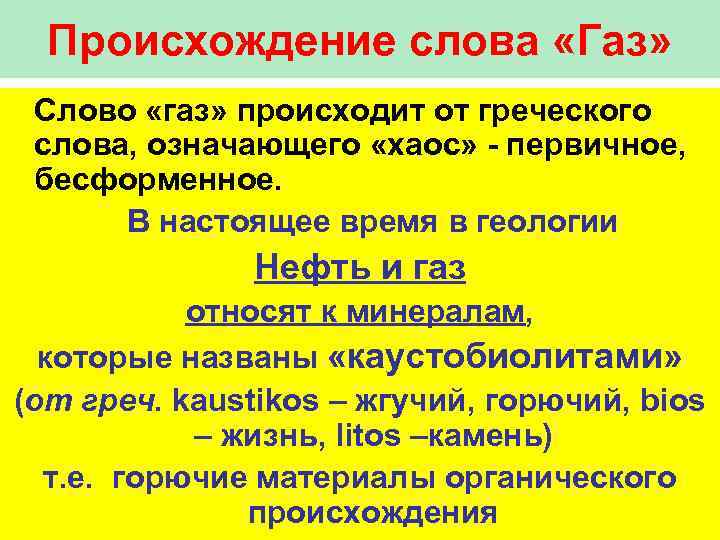

> Происхождение слова «Газ»  Слово «газ» происходит от греческого слова, означающего «хаос» - Происхождение слова «Газ» Слово «газ» происходит от греческого слова, означающего «хаос» - первичное, бесформенное. В настоящее время в геологии Нефть и газ относят к минералам, которые названы «каустобиолитами» (от греч. kaustikos – жгучий, горючий, bios – жизнь, litos –камень) т. е. горючие материалы органического происхождения

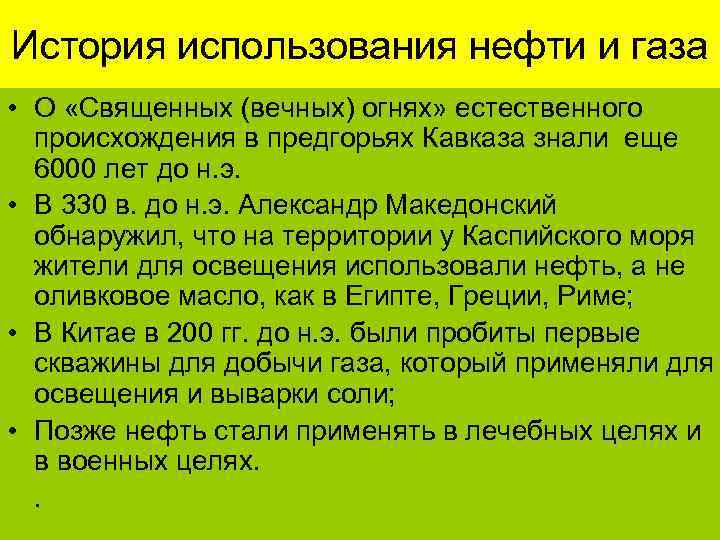

>История использования нефти и газа • О «Священных (вечных) огнях» естественного  происхождения в История использования нефти и газа • О «Священных (вечных) огнях» естественного происхождения в предгорьях Кавказа знали еще 6000 лет до н. э. • В 330 в. до н. э. Александр Македонский обнаружил, что на территории у Каспийского моря жители для освещения использовали нефть, а не оливковое масло, как в Египте, Греции, Риме; • В Китае в 200 гг. до н. э. были пробиты первые скважины для добычи газа, который применяли для освещения и выварки соли; • Позже нефть стали применять в лечебных целях и в военных целях. .

>  История использования    нефтепродуктов Первым нефтепродуктом с которым познакомилось человечество История использования нефтепродуктов Первым нефтепродуктом с которым познакомилось человечество - это асфальт. Это продукт длительного выветривания нефти. Слово «асфальт» введено Геродотом. Происходит от греч. «крепкий, прочный, надежный» Асфальт использовали: • в 3000 в. до н. э. в Древнем Египте для покрытия полов и стен в амбарах для хранения зерна; • для осмоления Ассирийско-Вавилонского ковчега в 2500 г. до н. э. ; • как связующее вещество для создания висячих садов Семирамиды; • для создания туннеля под Евфратом; • при строительстве Вавилонской башни в 700 -500 гг. до н. э. ; • наиболее древние участки Великой Китайской стены (400 лет до н. э. ) сооружены на природном битуме; • в Перу в 14 - 15 вв. строили дороги, покрытые асфальтом.

> Вавилонская башня (художественная реконструкция) Вавилонская башня (художественная реконструкция)

>Великая китайская стена Великая китайская стена

>Туннель под Евфратом Туннель под Евфратом

>Научные гипотезы происхождения нефти и газа  Существуют две гипотезы происхождения нефти:  Научные гипотезы происхождения нефти и газа Существуют две гипотезы происхождения нефти: 1) биогенная 2) абиогенная Согласно первой - нефть образовалась из остатков животных и/или растений. Согласно второй - нефть синтезировалась из неорганических соединений (автор - Д. И. Менделеев) Вопрос происхождения нефти важен при поисках и разведке нефтегазовых месторождений.

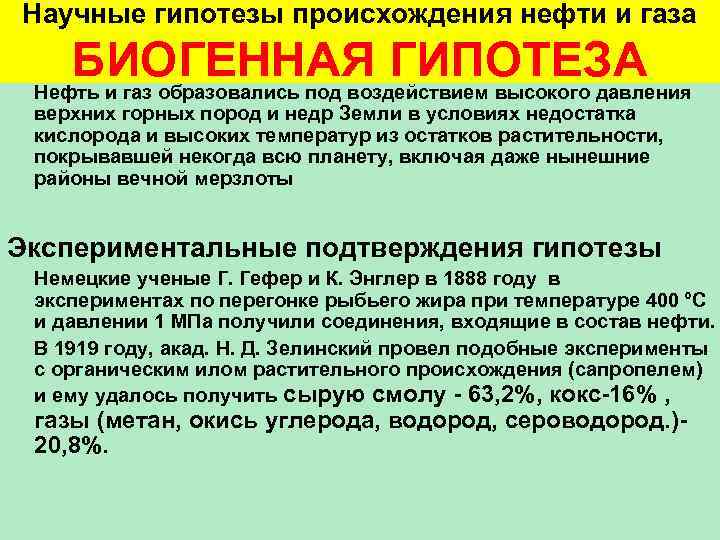

>Научные гипотезы происхождения нефти и газа БИОГЕННАЯ ГИПОТЕЗА Нефть и газ образовались под воздействием Научные гипотезы происхождения нефти и газа БИОГЕННАЯ ГИПОТЕЗА Нефть и газ образовались под воздействием высокого давления верхних горных пород и недр Земли в условиях недостатка кислорода и высоких температур из остатков растительности, покрывавшей некогда всю планету, включая даже нынешние районы вечной мерзлоты Экспериментальные подтверждения гипотезы Немецкие ученые Г. Гефер и К. Энглер в 1888 году в экспериментах по перегонке рыбьего жира при температуре 400 °С и давлении 1 МПа получили соединения, входящие в состав нефти. В 1919 году, акад. Н. Д. Зелинский провел подобные эксперименты с органическим илом растительного происхождения (сапропелем) и ему удалось получить сырую смолу - 63, 2%, кокс-16% , газы (метан, окись углерода, водород, сероводород. )- 20, 8%.

> Научные гипотезы происхождения нефти и газа БИОГЕННАЯ ГИПОТЕЗА Выделяют пять основных стадий Научные гипотезы происхождения нефти и газа БИОГЕННАЯ ГИПОТЕЗА Выделяют пять основных стадий осадконакопления и преобразования органических остатков в нефть: 1. в осадок, образующийся в море или в пресном водоеме, вносятся органические вещества с небольшим количеством углеводородов нефтяного ряда, синтезированных живыми организмами. 2. накопленный на дне осадок преобразуется, уплотняется, частично обезвоживается. При этом часть вещества разлагается с выделением диоксида углерода, сероводорода, аммиака и метана. Получается картина, наблюдаемая на болотах.

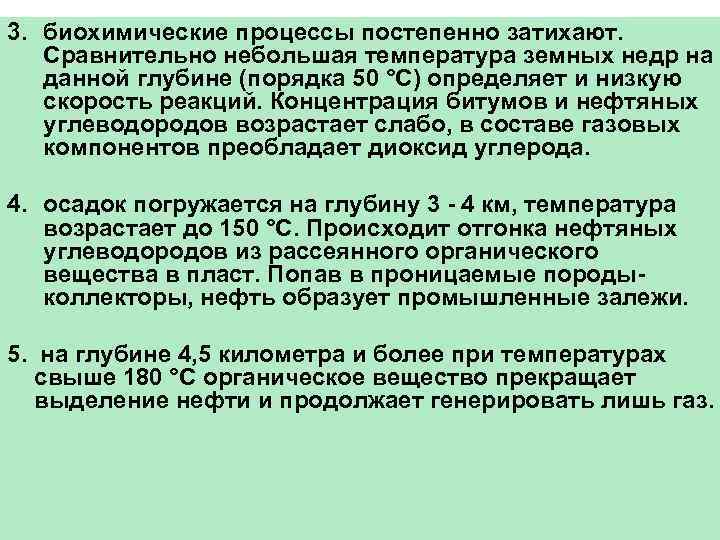

>3. биохимические процессы постепенно затихают. Сравнительно небольшая температура земных недр на  данной глубине 3. биохимические процессы постепенно затихают. Сравнительно небольшая температура земных недр на данной глубине (порядка 50 °С) определяет и низкую скорость реакций. Концентрация битумов и нефтяных углеводородов возрастает слабо, в составе газовых компонентов преобладает диоксид углерода. 4. осадок погружается на глубину 3 - 4 км, температура возрастает до 150 °С. Происходит отгонка нефтяных углеводородов из рассеянного органического вещества в пласт. Попав в проницаемые породы- коллекторы, нефть образует промышленные залежи. 5. на глубине 4, 5 километра и более при температурах свыше 180 °С органическое вещество прекращает выделение нефти и продолжает генерировать лишь газ.

>Научные гипотезы происхождения нефти и газа  БИОГЕННАЯ ГИПОТЕЗА Кроме температуры и давления в Научные гипотезы происхождения нефти и газа БИОГЕННАЯ ГИПОТЕЗА Кроме температуры и давления в природных процессах принимает участие и электричество. Член-корреспондент А. А. Воробьев выдвинул гипотезу, что в развитии нашей планеты немалую роль играли электрические процессы. Горные породы имеют гораздо большую диэлектрическую проницаемость, чем атмосфера. А если так, то грозы могут бушевать не только над, но и под землею! В результате сильных электрических разрядов могут возникать частицы плазмы с высокой химической активностью. Это может создать предпосылки для протекания таких реакций, которые невозможны при обычных условиях.

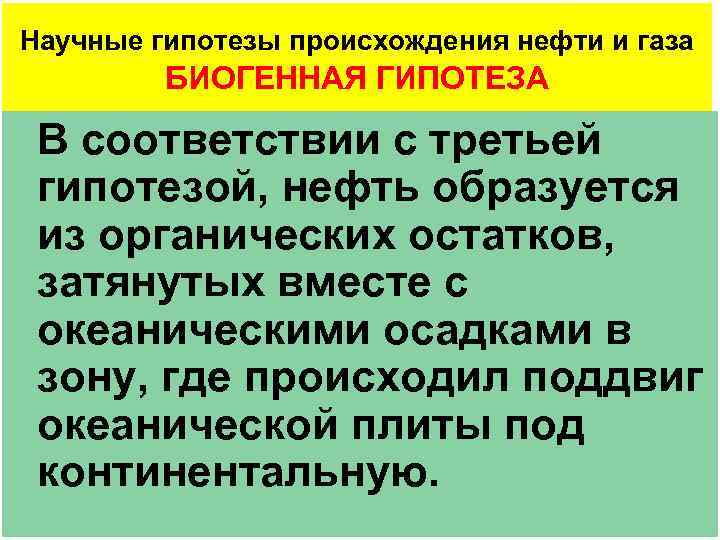

>Научные гипотезы происхождения нефти и газа   БИОГЕННАЯ ГИПОТЕЗА  В соответствии с Научные гипотезы происхождения нефти и газа БИОГЕННАЯ ГИПОТЕЗА В соответствии с третьей гипотезой, нефть образуется из органических остатков, затянутых вместе с океаническими осадками в зону, где происходил поддвиг океанической плиты под континентальную.

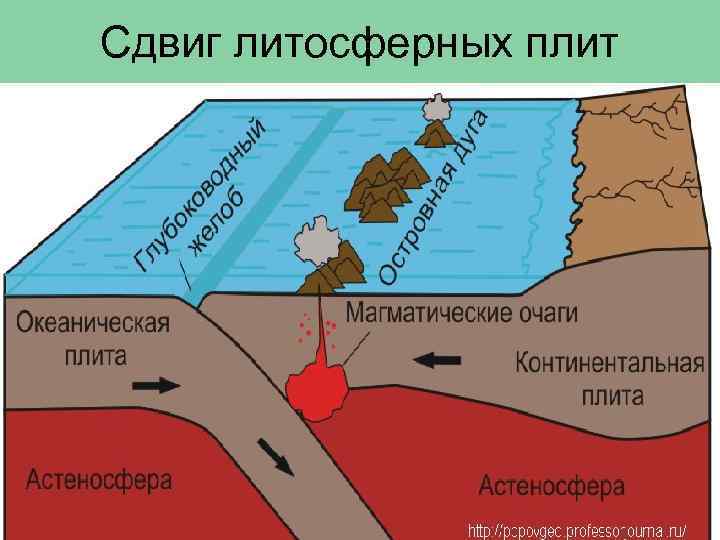

>Сдвиг литосферных плит Сдвиг литосферных плит

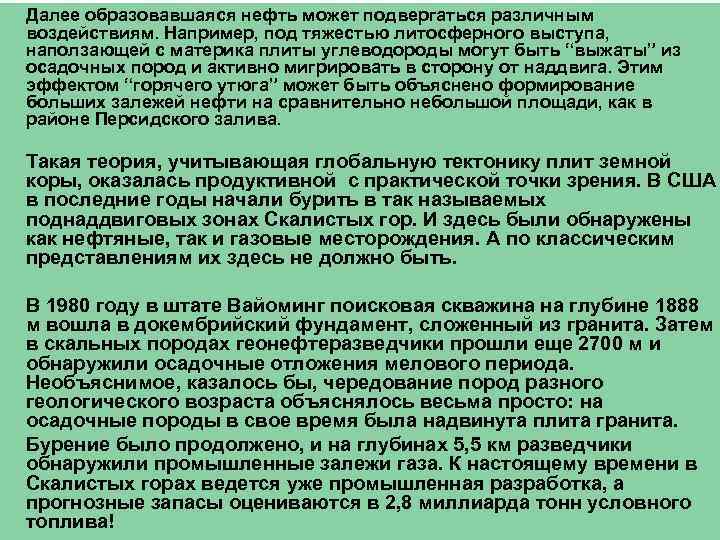

>Далее образовавшаяся нефть может подвергаться различным воздействиям. Например, под тяжестью литосферного выступа, наползающей с Далее образовавшаяся нефть может подвергаться различным воздействиям. Например, под тяжестью литосферного выступа, наползающей с материка плиты углеводороды могут быть “выжаты” из осадочных пород и активно мигрировать в сторону от наддвига. Этим эффектом “горячего утюга” может быть объяснено формирование больших залежей нефти на сравнительно небольшой площади, как в районе Персидского залива. Такая теория, учитывающая глобальную тектонику плит земной коры, оказалась продуктивной с практической точки зрения. В США в последние годы начали бурить в так называемых поднаддвиговых зонах Скалистых гор. И здесь были обнаружены как нефтяные, так и газовые месторождения. А по классическим представлениям их здесь не должно быть. В 1980 году в штате Вайоминг поисковая скважина на глубине 1888 м вошла в докембрийский фундамент, сложенный из гранита. Затем в скальных породах геонефтеразведчики прошли еще 2700 м и обнаружили осадочные отложения мелового периода. Необъяснимое, казалось бы, чередование пород разного геологического возраста объяснялось весьма просто: на осадочные породы в свое время была надвинута плита гранита. Бурение было продолжено, и на глубинах 5, 5 км разведчики обнаружили промышленные залежи газа. К настоящему времени в Скалистых горах ведется уже промышленная разработка, а прогнозные запасы оцениваются в 2, 8 миллиарда тонн условного топлива!

>Научные гипотезы происхождения нефти и газа АБИОГЕННАЯ ГИПОТЕЗА  Нефть образовалась в недрах Земли Научные гипотезы происхождения нефти и газа АБИОГЕННАЯ ГИПОТЕЗА Нефть образовалась в недрах Земли из минеральных веществ Экспериментальные подтверждения гипотезы 1. В 1866 году французский химик М. Бертло в подтверждение своей точки зрения провел несколько экспериментов, искусственно синтезировав углеводороды из неорганических веществ. 2. 15 октября 1876 года, на заседании Русского химического общества с докладом выступил Д. И. Менделеев. Гипотеза образования нефти: во время горообразовательных процессов по трещинам-разломам, рассекающим земную кору, вглубь поступает вода. Просачиваясь в недра, она встречается с карбидами железа, под воздействием окружающих температур и давления вступает с ними в реакцию, в результате которой образуются оксиды железа и углеводороды. Полученные вещества по тем же разломам поднимаются в верхние слои земной коры и насыщают пористые породы. Он провёл эксперимент по получению водорода и ненасыщенных углеводородов путем воздействия серной кислоты на чугун, содержащий большое количество углерода.

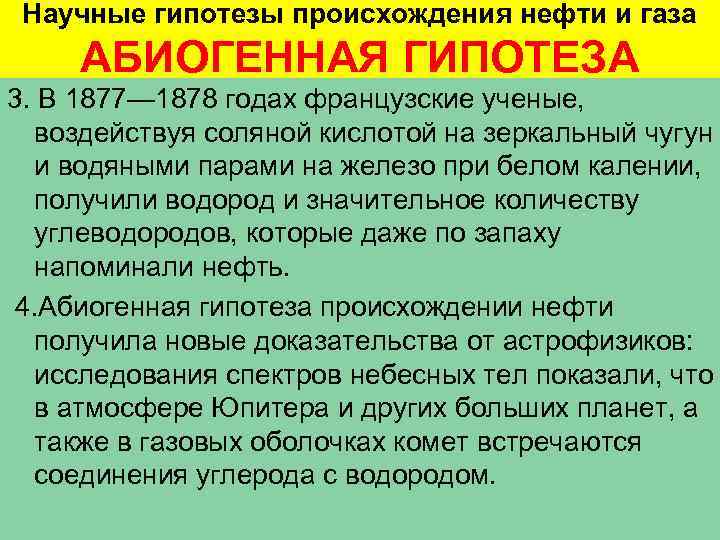

> Научные гипотезы происхождения нефти и газа АБИОГЕННАЯ ГИПОТЕЗА 3. В 1877— 1878 годах Научные гипотезы происхождения нефти и газа АБИОГЕННАЯ ГИПОТЕЗА 3. В 1877— 1878 годах французские ученые, воздействуя соляной кислотой на зеркальный чугун и водяными парами на железо при белом калении, получили водород и значительное количеству углеводородов, которые даже по запаху напоминали нефть. 4. Абиогенная гипотеза происхождении нефти получила новые доказательства от астрофизиков: исследования спектров небесных тел показали, что в атмосфере Юпитера и других больших планет, а также в газовых оболочках комет встречаются соединения углерода с водородом.

>Научные гипотезы происхождения нефти и газа  АБИОГЕННАЯ ГИПОТЕЗА     Команда Научные гипотезы происхождения нефти и газа АБИОГЕННАЯ ГИПОТЕЗА Команда астробиологов NASA из исследовательского центра Эймса опубликовала результаты исследования, основанного на наблюдениях орбитального инфракрасного телескопа Spitzer. В космосе ими обнаружены полициклические азот – красный, ароматические углеводороды, углерод – синий, водород – желтый в которых присутствует азот.

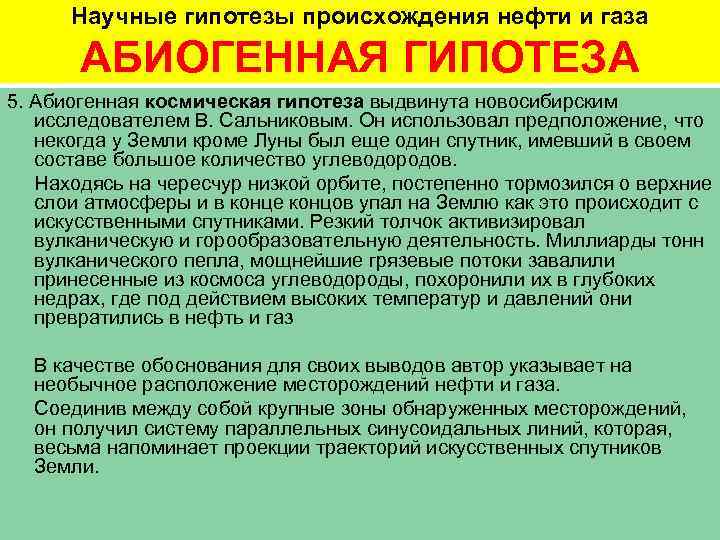

> Научные гипотезы происхождения нефти и газа   АБИОГЕННАЯ ГИПОТЕЗА 5. Абиогенная космическая Научные гипотезы происхождения нефти и газа АБИОГЕННАЯ ГИПОТЕЗА 5. Абиогенная космическая гипотеза выдвинута новосибирским исследователем В. Сальниковым. Он использовал предположение, что некогда у Земли кроме Луны был еще один спутник, имевший в своем составе большое количество углеводородов. Находясь на чересчур низкой орбите, постепенно тормозился о верхние слои атмосферы и в конце концов упал на Землю как это происходит с искусственными спутниками. Резкий толчок активизировал вулканическую и горообразовательную деятельность. Миллиарды тонн вулканического пепла, мощнейшие грязевые потоки завалили принесенные из космоса углеводороды, похоронили их в глубоких недрах, где под действием высоких температур и давлений они превратились в нефть и газ В качестве обоснования для своих выводов автор указывает на необычное расположение месторождений нефти и газа. Соединив между собой крупные зоны обнаруженных месторождений, он получил систему параллельных синусоидальных линий, которая, весьма напоминает проекции траекторий искусственных спутников Земли.

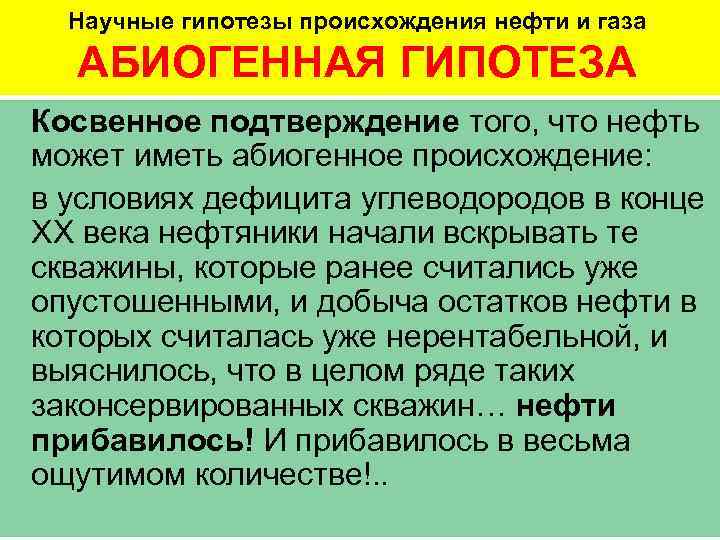

> Научные гипотезы происхождения нефти и газа  АБИОГЕННАЯ ГИПОТЕЗА Косвенное подтверждение того, что Научные гипотезы происхождения нефти и газа АБИОГЕННАЯ ГИПОТЕЗА Косвенное подтверждение того, что нефть может иметь абиогенное происхождение: в условиях дефицита углеводородов в конце ХХ века нефтяники начали вскрывать те скважины, которые ранее считались уже опустошенными, и добыча остатков нефти в которых считалась уже нерентабельной, и выяснилось, что в целом ряде таких законсервированных скважин… нефти прибавилось! И прибавилось в весьма ощутимом количестве!. .

>Научные гипотезы происхождения нефти и газа  АБИОГЕННАЯ ГИПОТЕЗА И наконец прямое доказательство получено Научные гипотезы происхождения нефти и газа АБИОГЕННАЯ ГИПОТЕЗА И наконец прямое доказательство получено целым рядом ученых-химиков: Из газофазной системы С – О - Н ( из смеси метана, водорода, диоксида углерода) синтезированы углеродсодержащие вещества. Пиролиз метана (разложение при высокой температуре), в смеси с диоксидом углерода, в искусственных условиях приводит к синтезу жидких углеводородов. Происходит это потому, что оказывается энергетически выгодным!

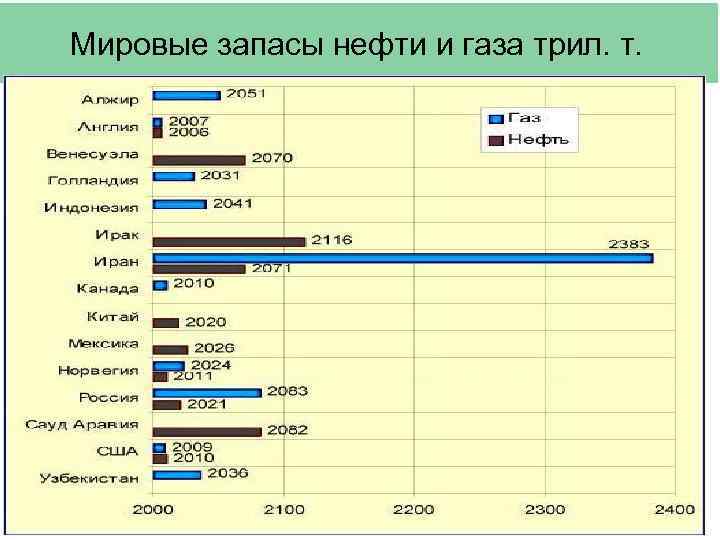

>Мировые запасы нефти и газа трил. т. Мировые запасы нефти и газа трил. т.

>Структура мировой добычи нефти Структура мировой добычи нефти

>Прогнозные ресурсы нефти в РФ Прогнозные ресурсы нефти в РФ

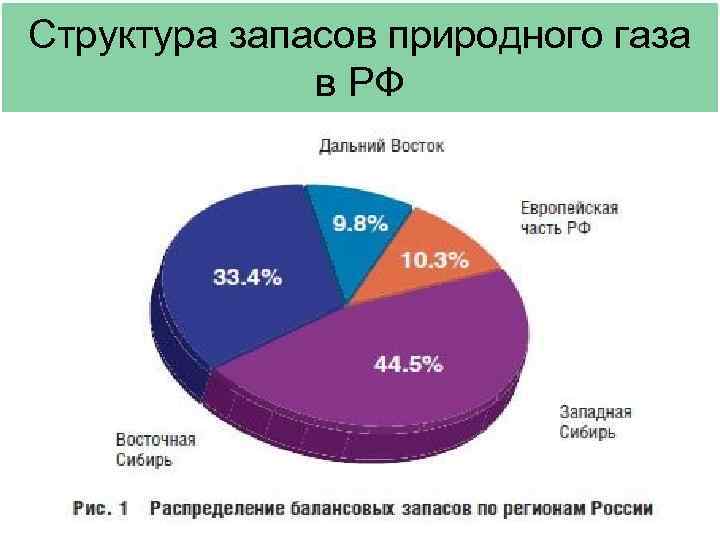

>Структура запасов природного газа    в РФ Структура запасов природного газа в РФ

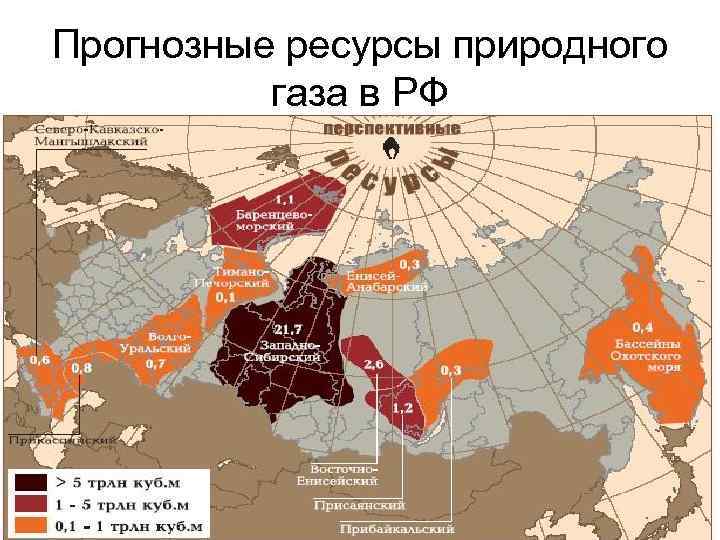

>Прогнозные ресурсы природного  газа в РФ Прогнозные ресурсы природного газа в РФ
