Технологии локальных сетей и их ограничения Локальная

Технологии локальных сетей и их ограничения • Локальная сеть Arcnet

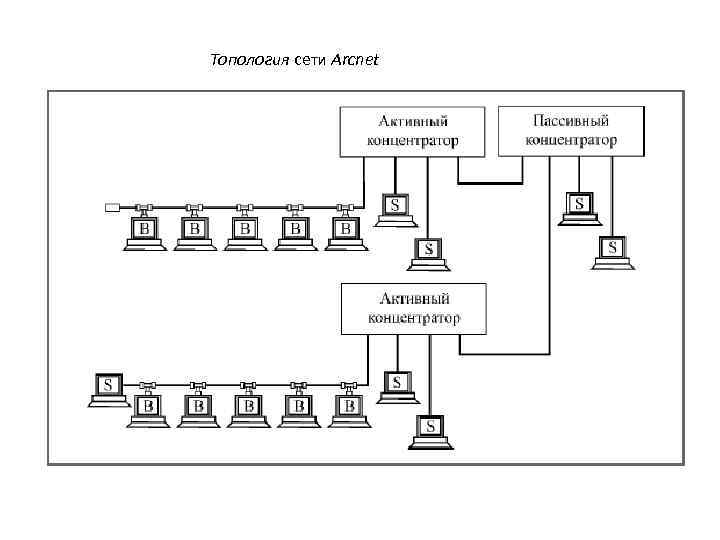

Топология сети Arcnet

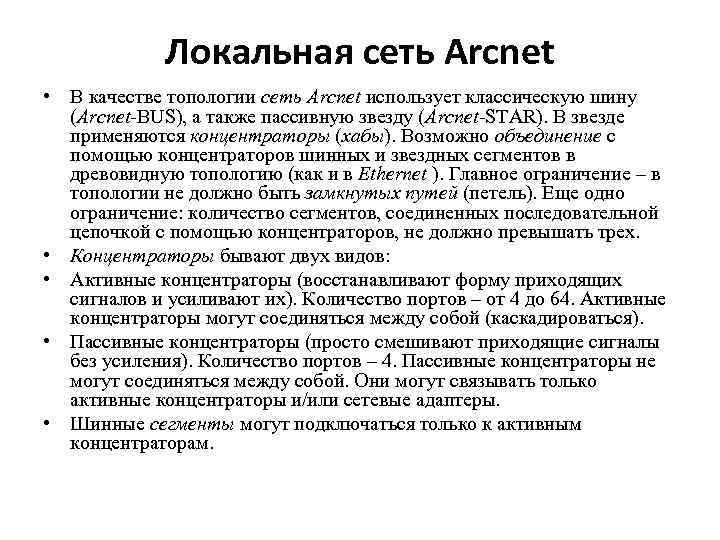

Локальная сеть Arcnet • В качестве топологии сеть Arcnet использует классическую шину (Arcnet-BUS), а также пассивную звезду (Arcnet-STAR). В звезде применяются концентраторы (хабы). Возможно объединение с помощью концентраторов шинных и звездных сегментов в древовидную топологию (как и в Ethernet ). Главное ограничение – в топологии не должно быть замкнутых путей (петель). Еще одно ограничение: количество сегментов, соединенных последовательной цепочкой с помощью концентраторов, не должно превышать трех. • Концентраторы бывают двух видов: • Активные концентраторы (восстанавливают форму приходящих сигналов и усиливают их). Количество портов – от 4 до 64. Активные концентраторы могут соединяться между собой (каскадироваться). • Пассивные концентраторы (просто смешивают приходящие сигналы без усиления). Количество портов – 4. Пассивные концентраторы не могут соединяться между собой. Они могут связывать только активные концентраторы и/или сетевые адаптеры. • Шинные сегменты могут подключаться только к активным концентраторам.

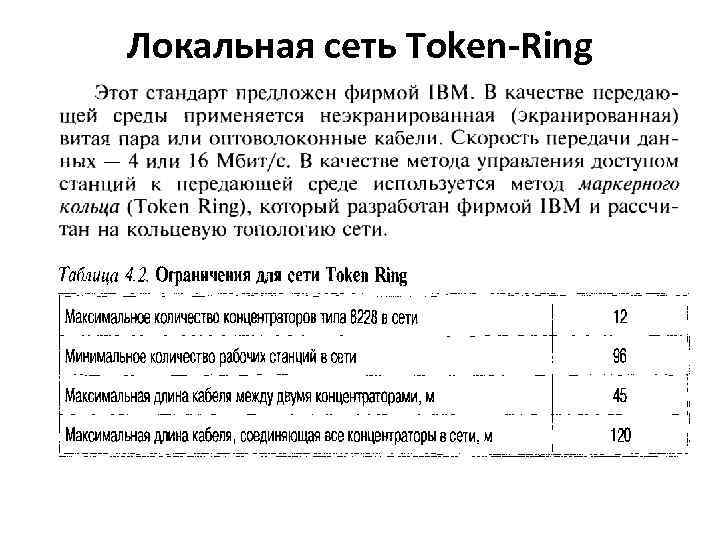

Локальная сеть Token-Ring

Сеть Token-Ring Звездно-кольцевая топология сети Token-Ring

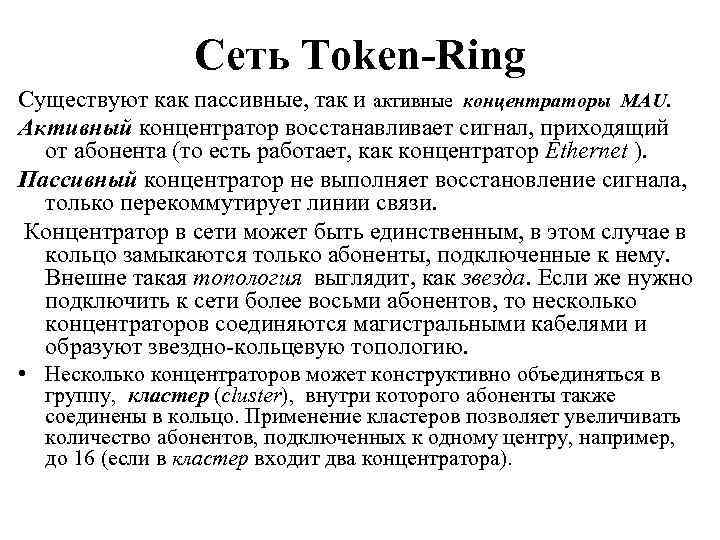

Сеть Token-Ring Существуют как пассивные, так и активные концентраторы MAU. Активный концентратор восстанавливает сигнал, приходящий от абонента (то есть работает, как концентратор Ethernet ). Пассивный концентратор не выполняет восстановление сигнала, только перекоммутирует линии связи. Концентратор в сети может быть единственным, в этом случае в кольцо замыкаются только абоненты, подключенные к нему. Внешне такая топология выглядит, как звезда. Если же нужно подключить к сети более восьми абонентов, то несколько концентраторов соединяются магистральными кабелями и образуют звездно-кольцевую топологию. • Несколько концентраторов может конструктивно объединяться в группу, кластер (cluster), внутри которого абоненты также соединены в кольцо. Применение кластеров позволяет увеличивать количество абонентов, подключенных к одному центру, например, до 16 (если в кластер входит два концентратора).

Локальная сеть Ethernet

Классическая топология сети Ethernet

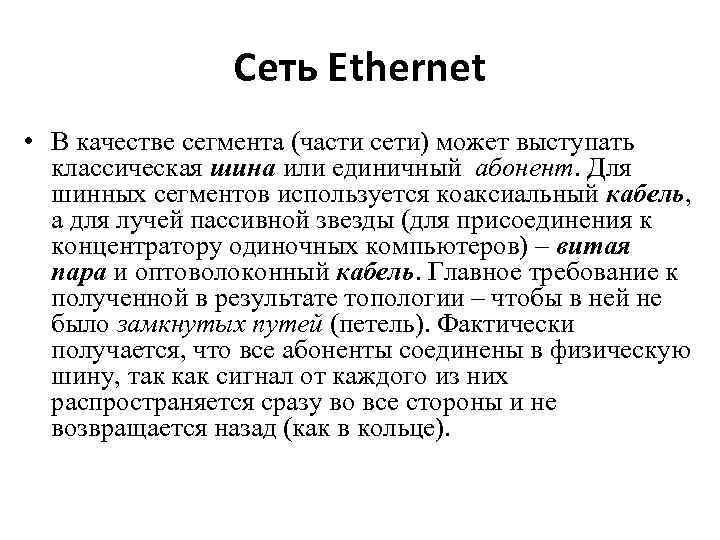

Сеть Ethernet • В качестве сегмента (части сети) может выступать классическая шина или единичный абонент. Для шинных сегментов используется коаксиальный кабель, а для лучей пассивной звезды (для присоединения к концентратору одиночных компьютеров) – витая пара и оптоволоконный кабель. Главное требование к полученной в результате топологии – чтобы в ней не было замкнутых путей (петель). Фактически получается, что все абоненты соединены в физическую шину, так как сигнал от каждого из них распространяется сразу во все стороны и не возвращается назад (как в кольце).

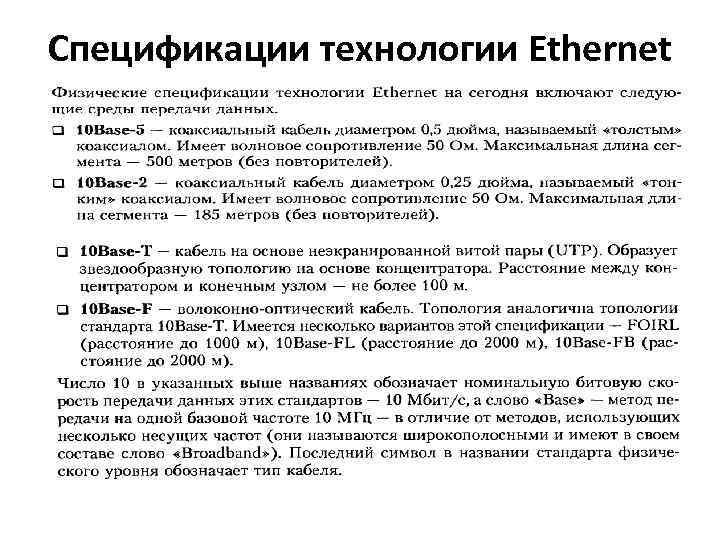

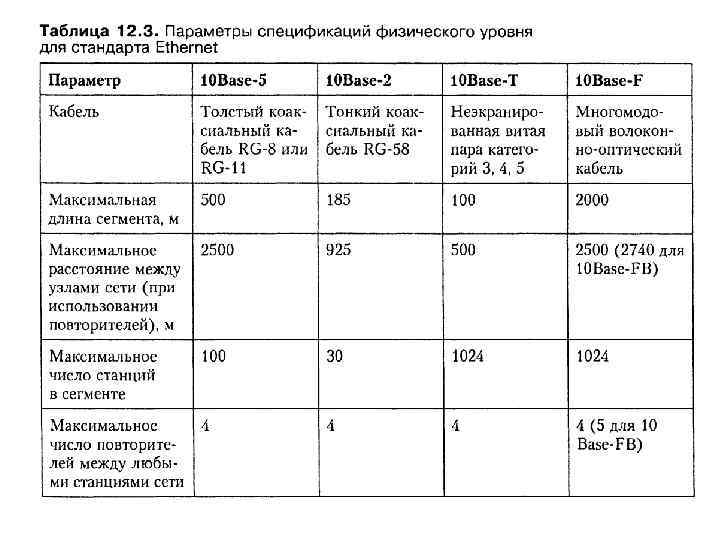

Спецификации технологии Ethernet

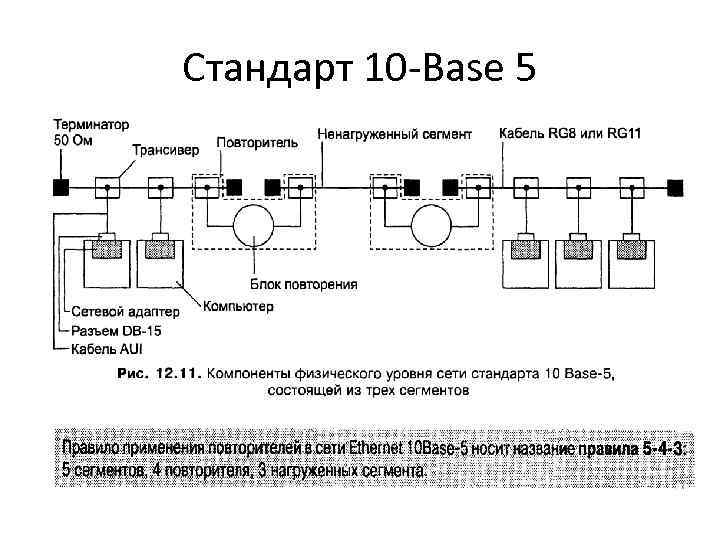

Стандарт 10 -Base 5

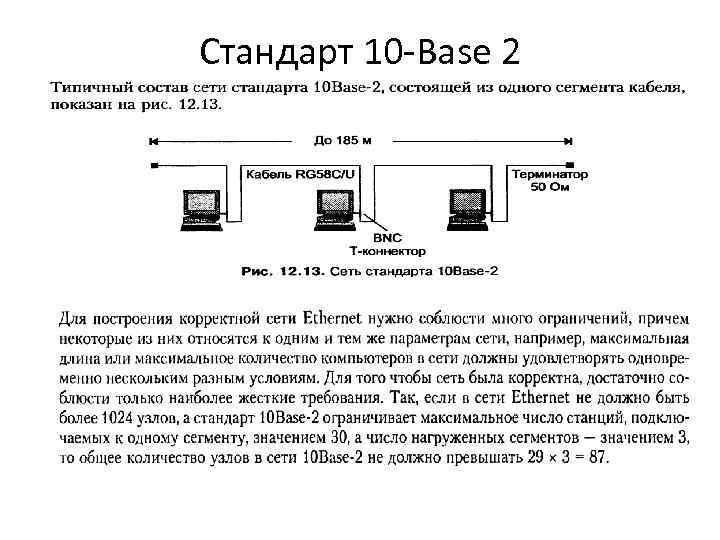

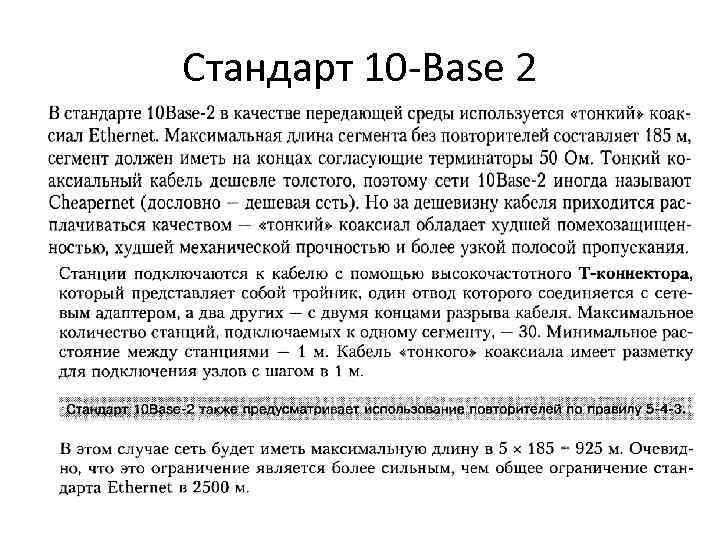

Стандарт 10 -Base 2

Стандарт 10 -Base 2

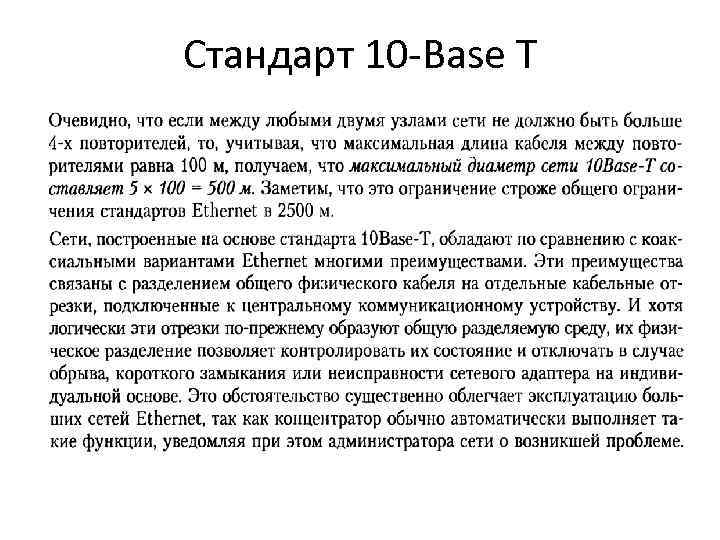

Стандарт 10 -Base T

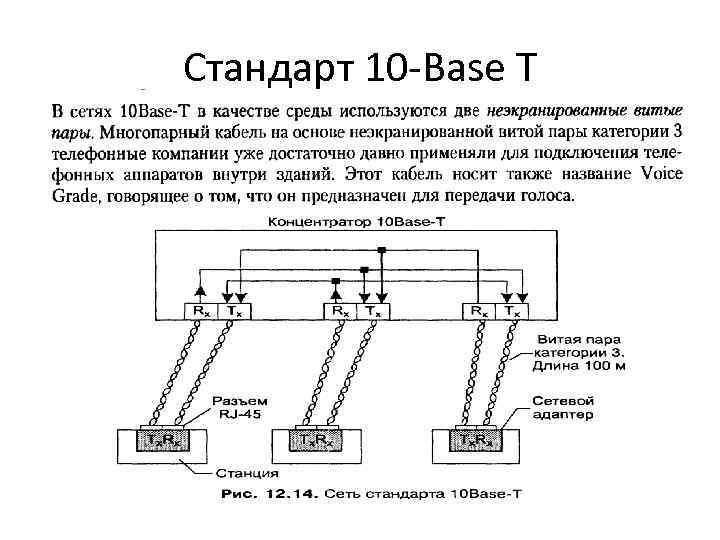

Стандарт 10 -Base T

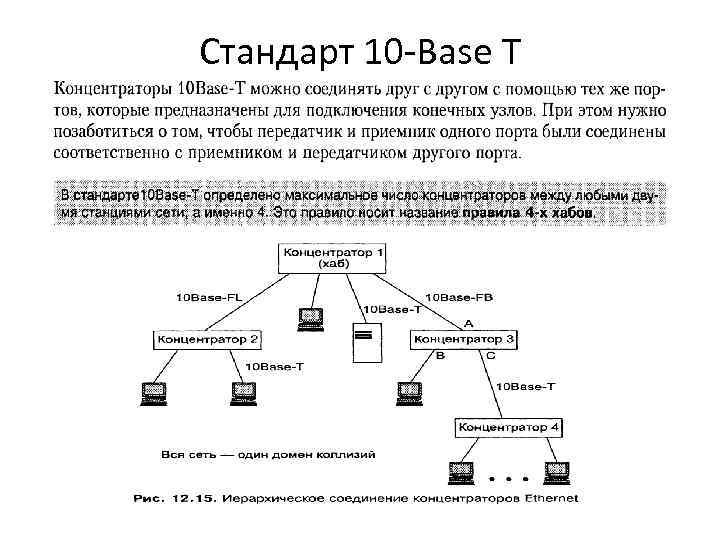

Стандарт 10 -Base T

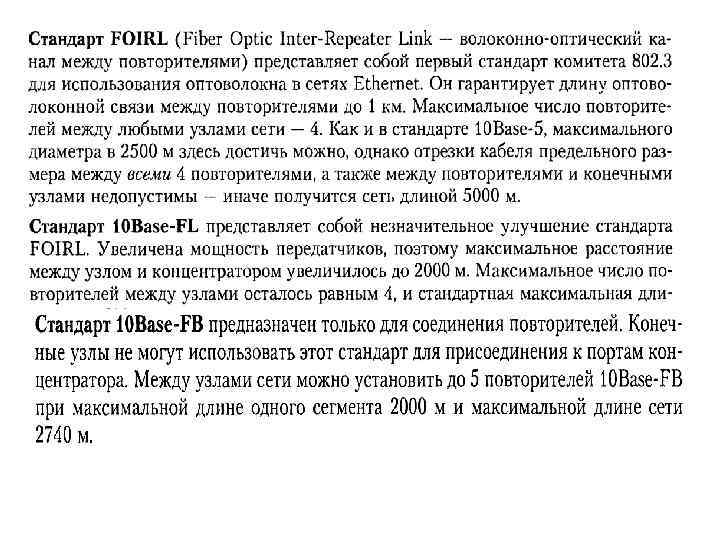

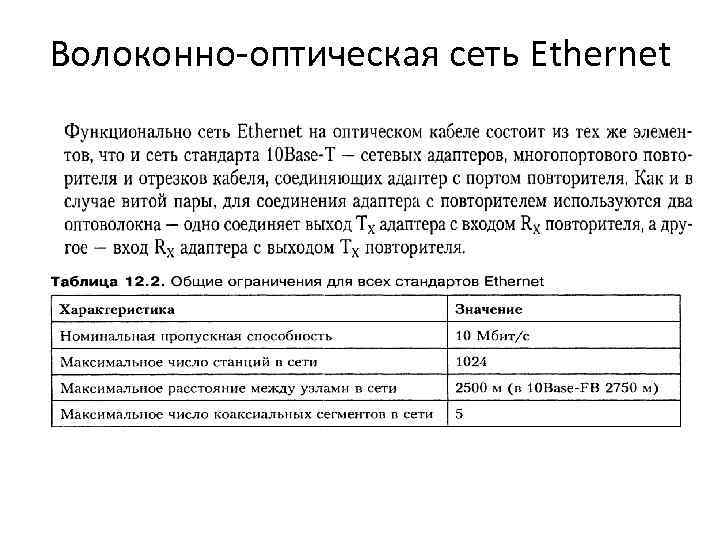

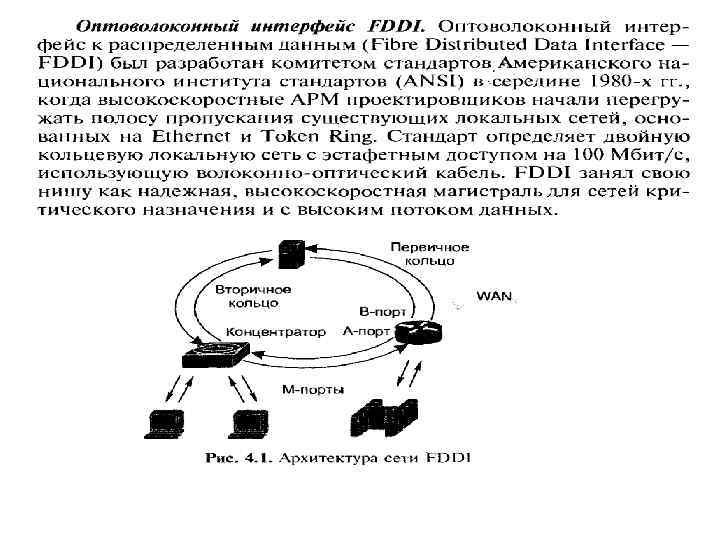

Волоконно-оптическая сеть Ethernet

Fast Ethernet

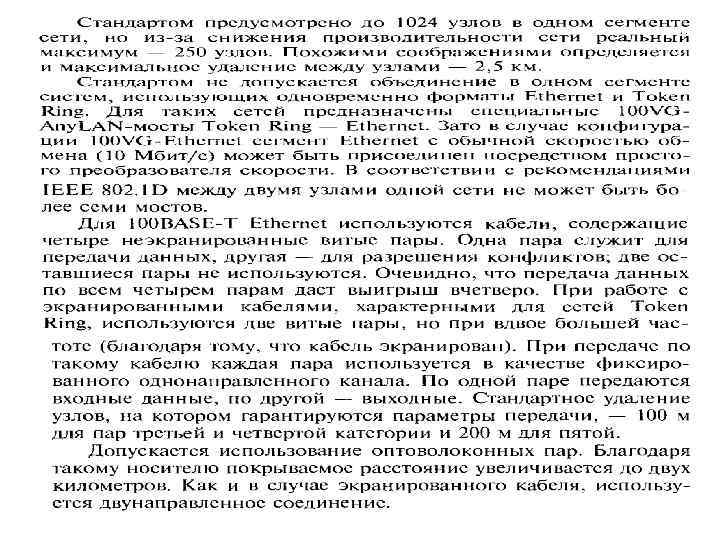

100 Base VG – Any. LAN
