Технологии глобальных сетей Технологии глобальных сетей

Технологии глобальных сетей

Технологии глобальных сетей • IP • X. 25 • Frame Relay Коммутаторы пакетов • ATM • IP over XXX Абоненты сети: - компьютеры -локальные сети • Коммутаторы связаны глобальными каналами длиной сотни – тысячи км, промежуточные усилители сигналов • Абоненты подключаются индивидуальными каналами – нет метода доступа • Техника виртуальных каналов – контроль над путями следования трафика

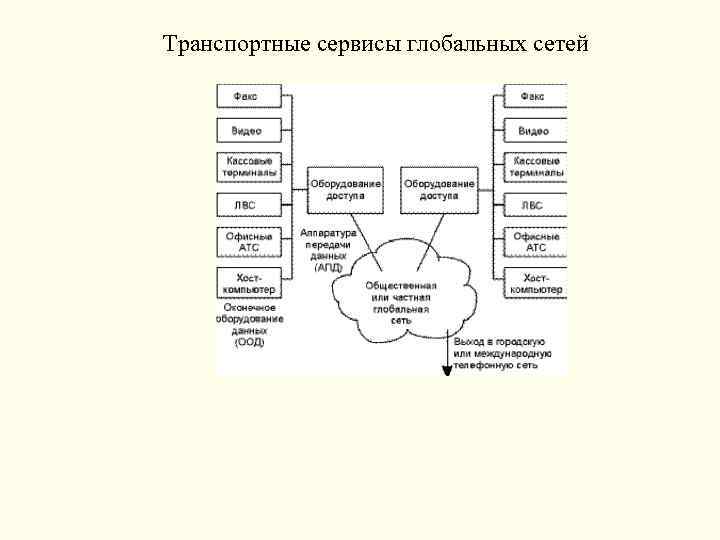

Транспортные сервисы глобальных сетей

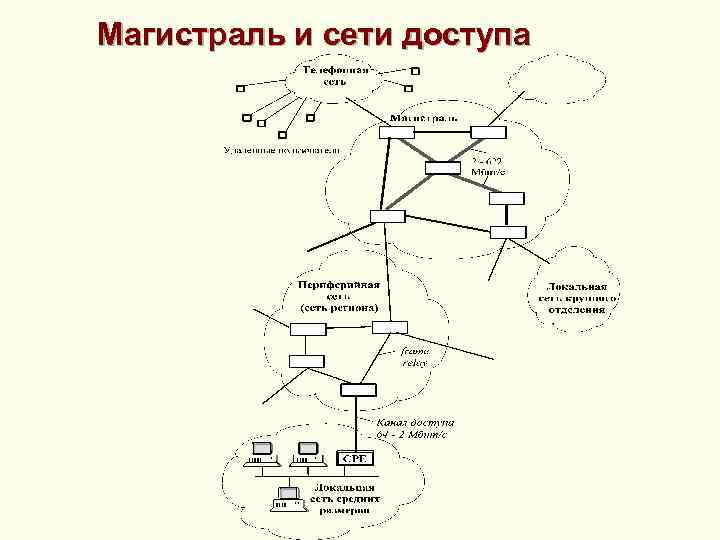

Магистраль и сети доступа

Арендуемые элементы глобальной сети предприятия А) выделенный канал Б) сеть на выделенных каналах В) сеть с коммутацией пакетов Г) коммутируемые каналы

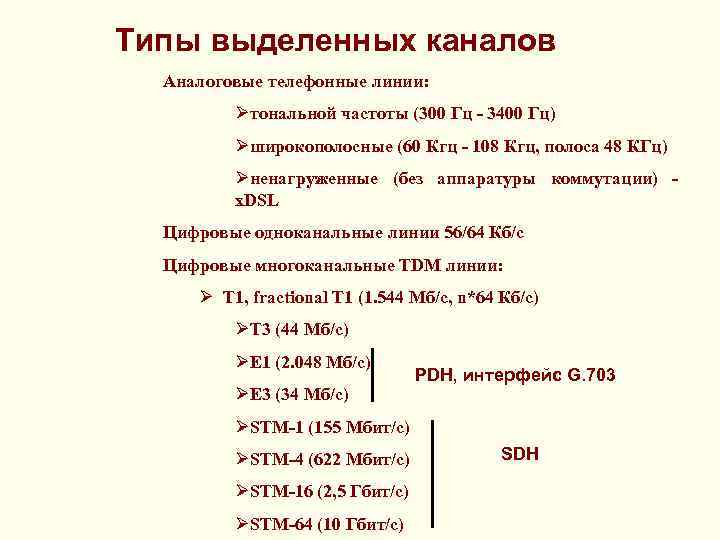

Типы выделенных каналов Аналоговые телефонные линии: Øтональной частоты (300 Гц - 3400 Гц) Øширокополосные (60 Кгц - 108 Кгц, полоса 48 КГц) Øненагруженные (без аппаратуры коммутации) - x. DSL Цифровые одноканальные линии 56/64 Кб/с Цифровые многоканальные TDM линии: Ø Т 1, fractional T 1 (1. 544 Мб/с, n*64 Кб/с) ØТ 3 (44 Мб/с) ØЕ 1 (2. 048 Мб/с) ØЕ 3 (34 Мб/с) PDH, интерфейс G. 703 ØSTM-1 (155 Мбит/с) ØSTM-4 (622 Мбит/с) ØSTM-16 (2, 5 Гбит/с) ØSTM-64 (10 Гбит/с) SDH

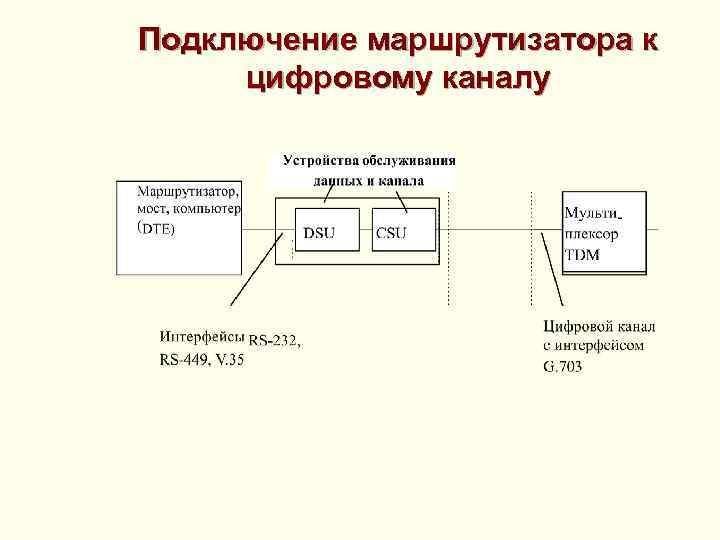

Подключение маршрутизатора к цифровому каналу

Объединение сетей по выделенному каналу

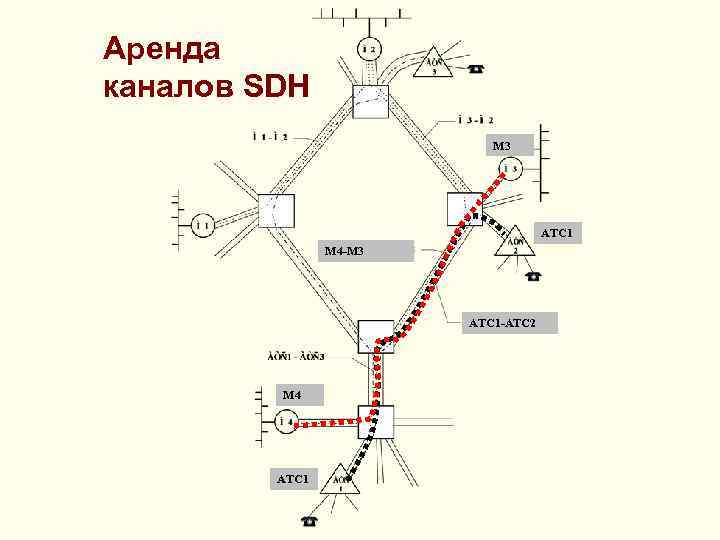

Аренда каналов SDH М 3 АТС 1 М 4 -М 3 АТС 1 -АТС 2 М 4 АТС 1

Иерархия скороcтей SDH Скорость STS-1, OC-1 51, 84 Мбит/с STM-1 STS-3, OC-3 155, 520 Мбит/с STM-3 OC-9 466, 560 Мбит/с STM-4 OC-12 622, 080 Мбит/с STM-6 OC-18 933, 120 Мбит/с STM-8 OC-24 1, 244 Гбит/с STM-12 OC-36 1, 866 Гбит/с STM-16 OC-48 2, 488 Гбит/с STM-64 SONET OC-192 9, 953 Гбит/с STM-256 OC-768 39, 81 Гбит/c

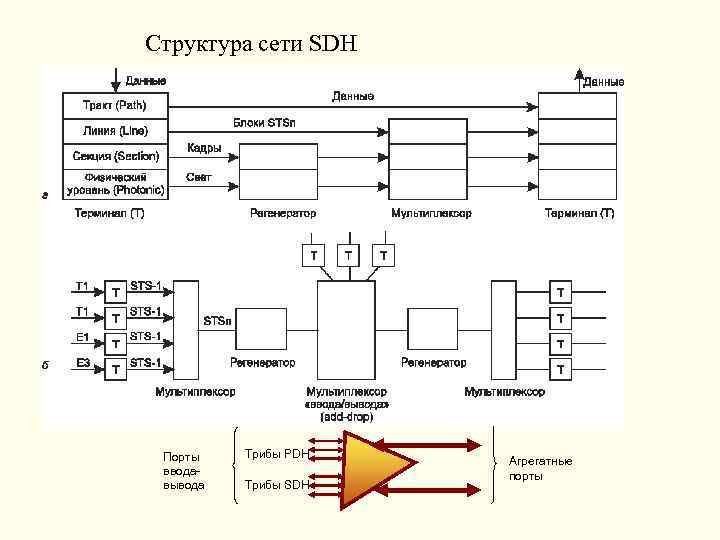

Структура сети SDH Порты вводавывода Трибы PDH Трибы SDH Агрегатные порты

Схема мультиплексирования потоков PDH в кадры SDH STM-N x. N AUG x 1 AU-4 C-4 x 3 140 Мбит/c C-3 VC-4 45/34 Мбит/c x 3 TUG-3 AU-3 x 1 TU-3 VC-3 x 7 x 1 TUG-2 6 Мбит/c TU-2 VC-2 TU-12 VC-12 2 Мбит/c TU-11 VC-11 1, 5 Мбит/c x 3 x 4

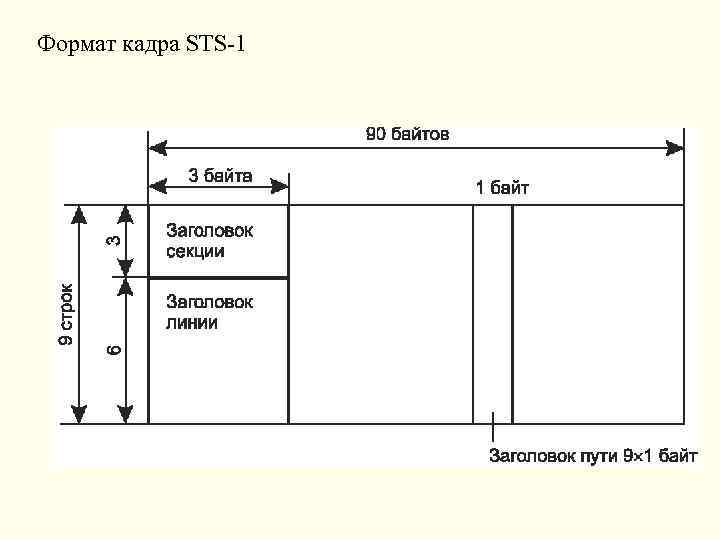

Формат кадра STS-1

Использование указателей для вставки асинхронных относительно друга потоков в синхронные кадры

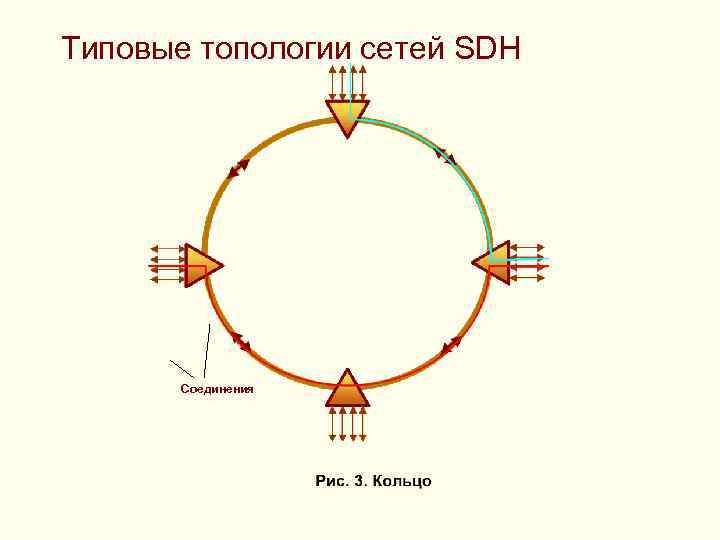

Типовые топологии сетей SDH Соединения

Типовые топологии сетей SDH Рис. 4 а. Цепь Рис. 4 б. Плоское кольцо

Типовые топологии сетей SDH Рис. 5. Ячеистая топология

Отказоустойчивость SDH

Точка объединения путей – выбор одного из двух сигналов Защитный путь ADM 4 ADM 5 VC-4 T 3 A 1 A 2 ADM 1 Рабочий путь Точка разветвления путей STM-16 ADM 2 T 2 VC-4 Рис. 9. Защита SNC-P ADM 3

Защита в разделяемом кольце MS-SPRing 16 защищенных соединений VC-4, распределение трафика – «звезда» с центром в точке А А

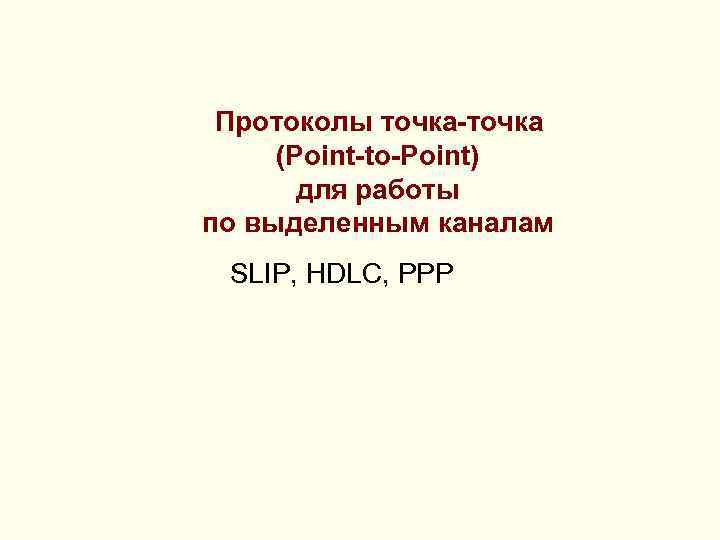

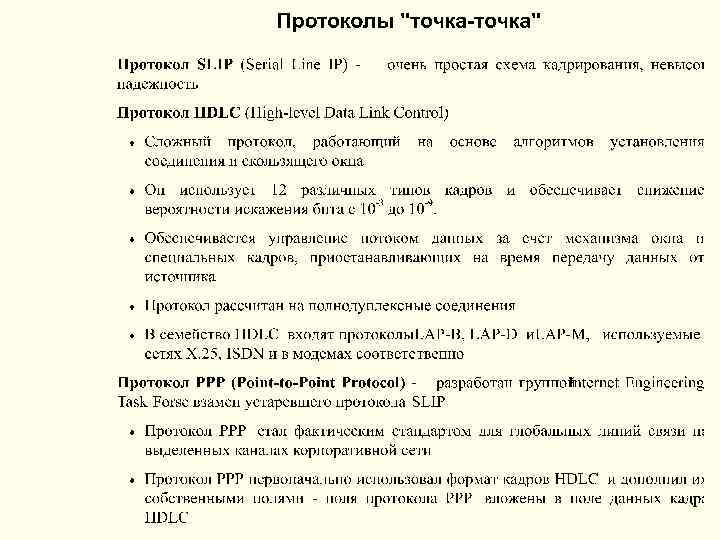

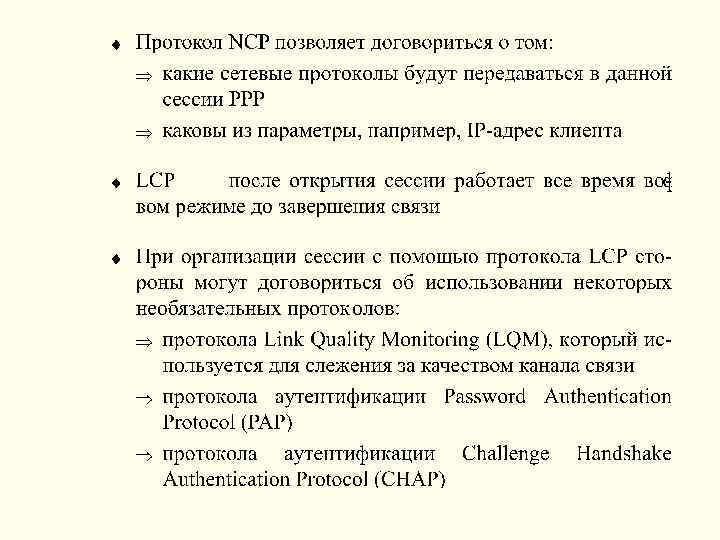

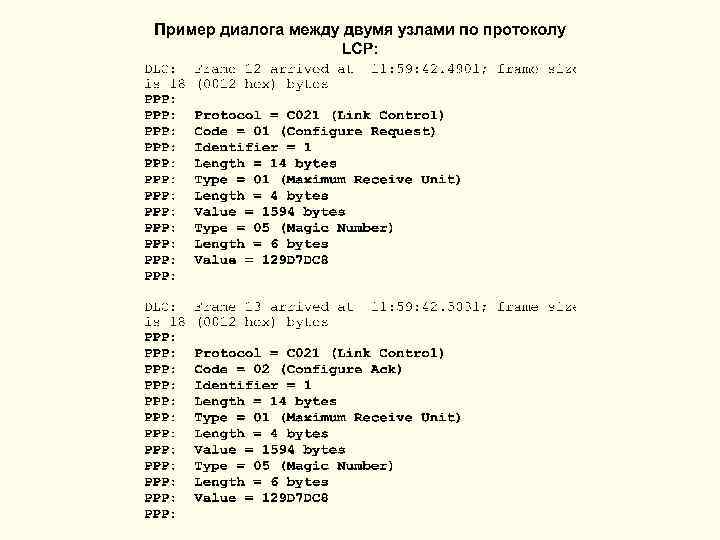

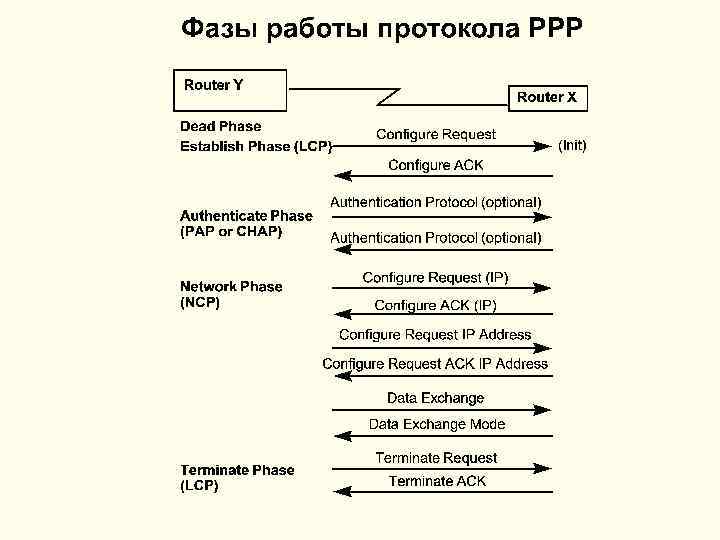

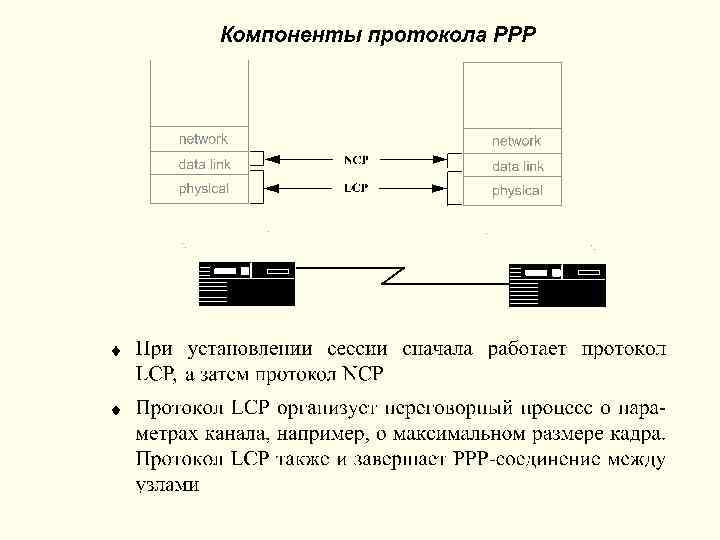

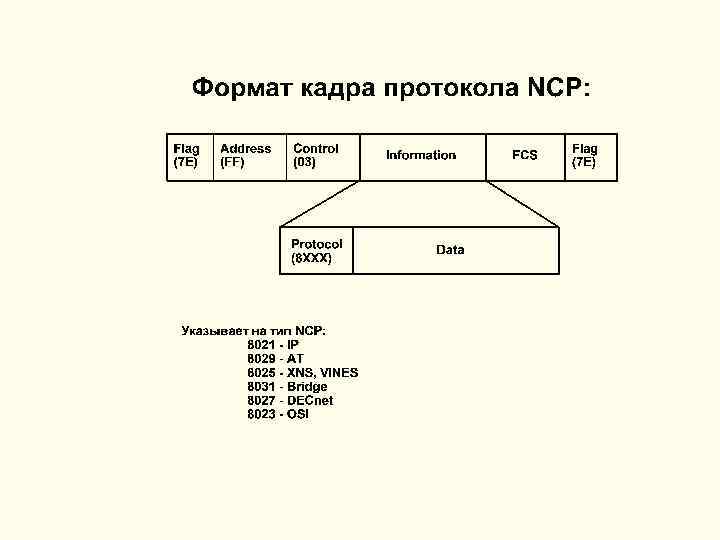

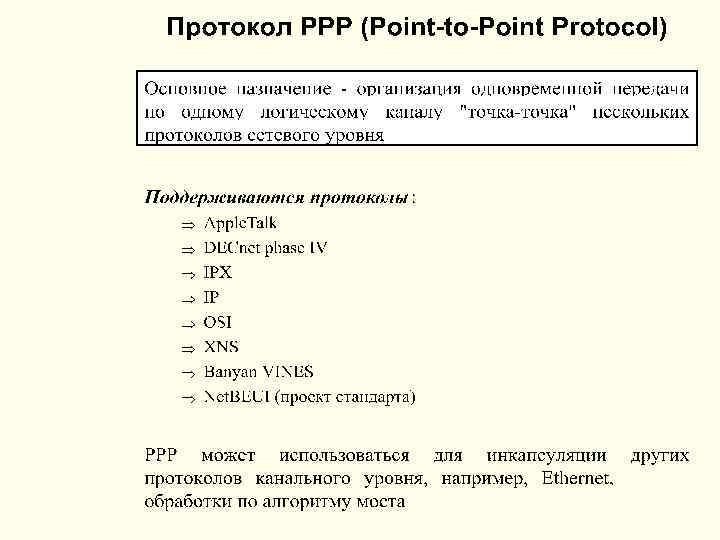

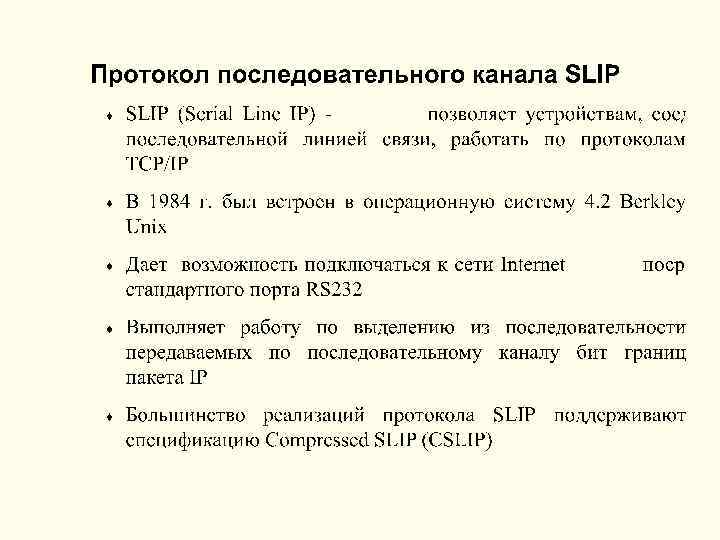

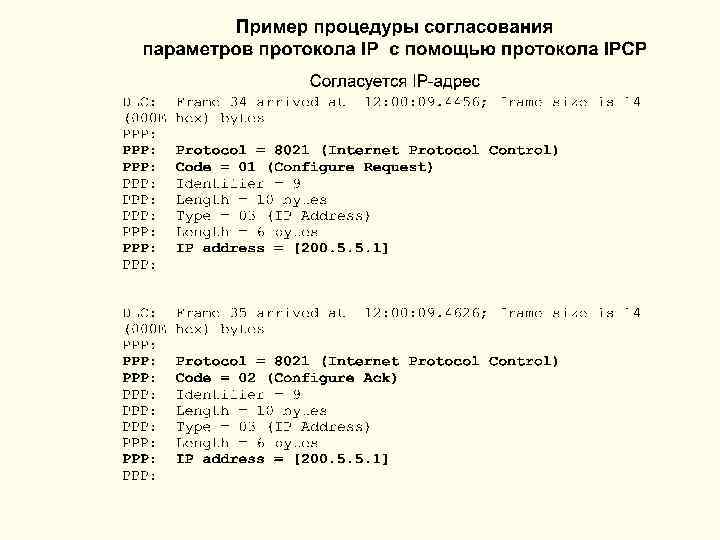

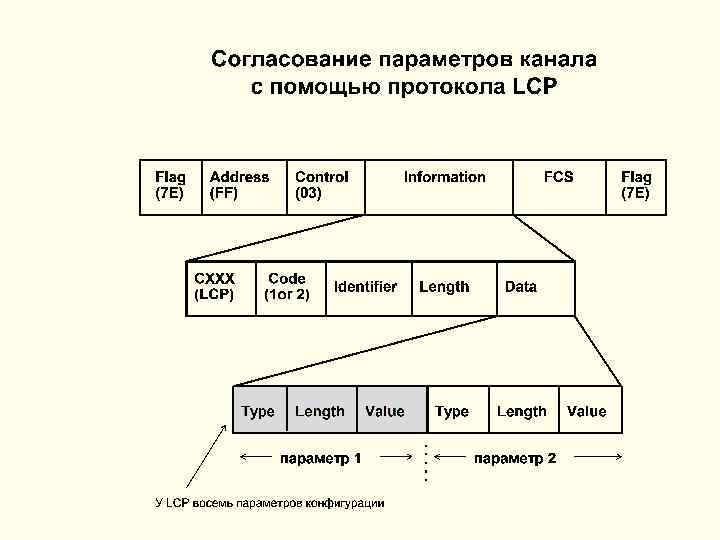

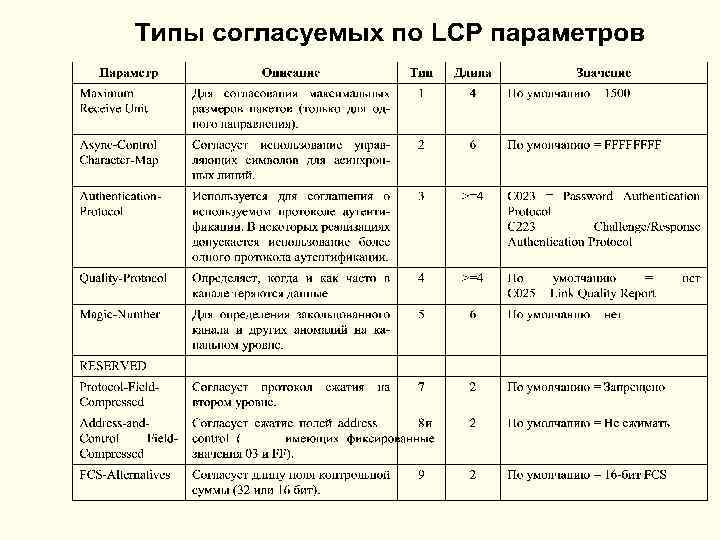

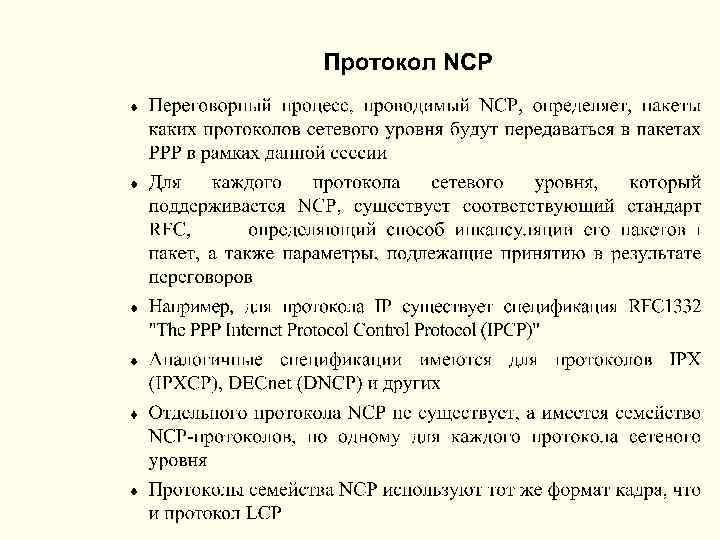

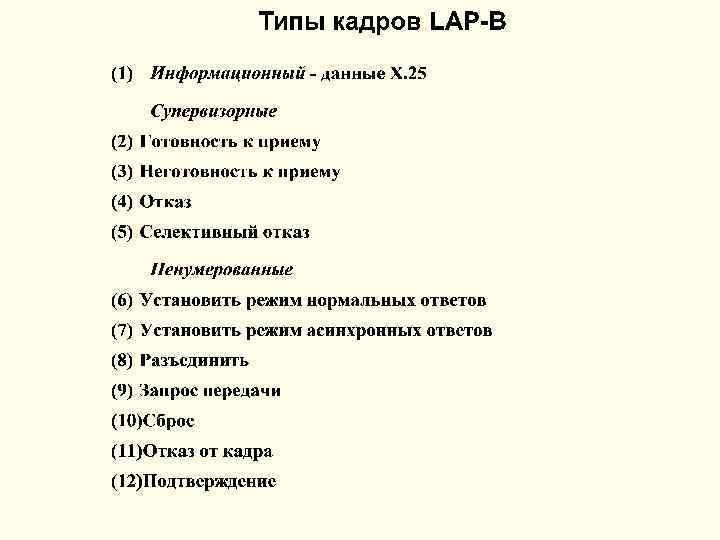

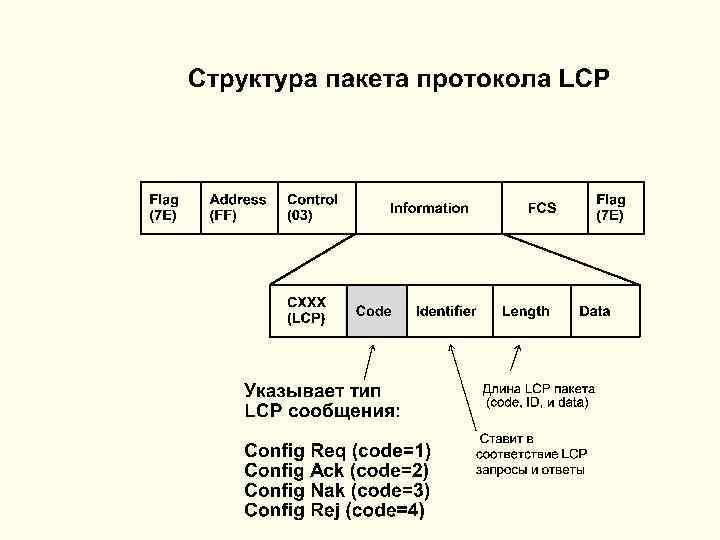

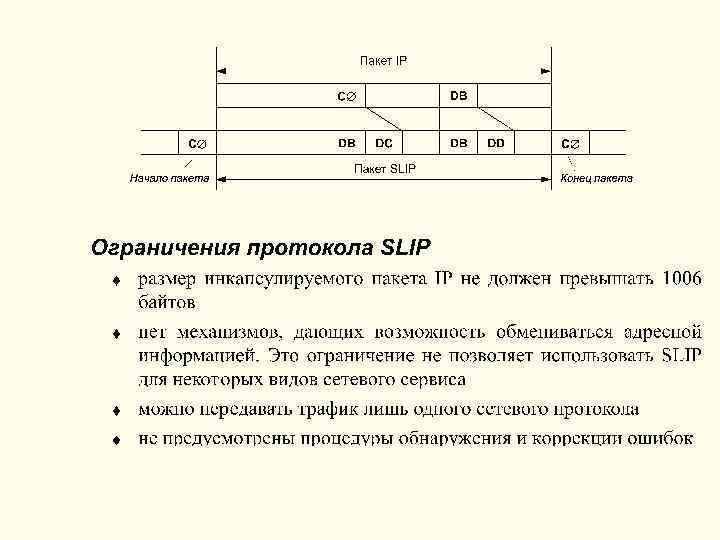

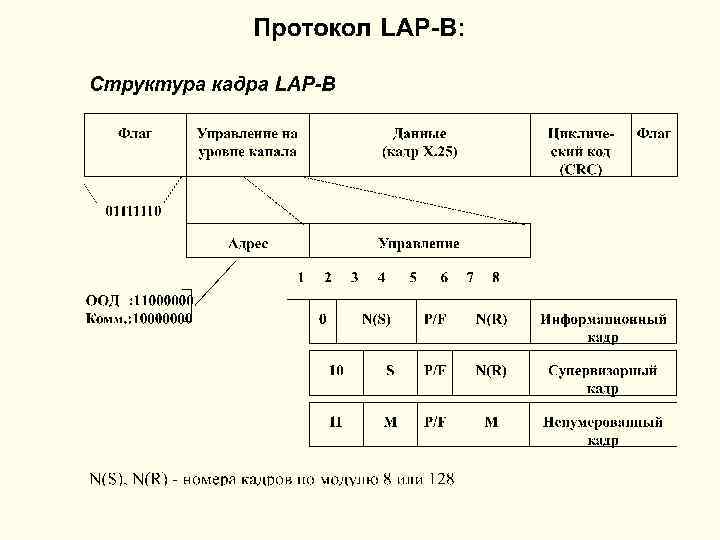

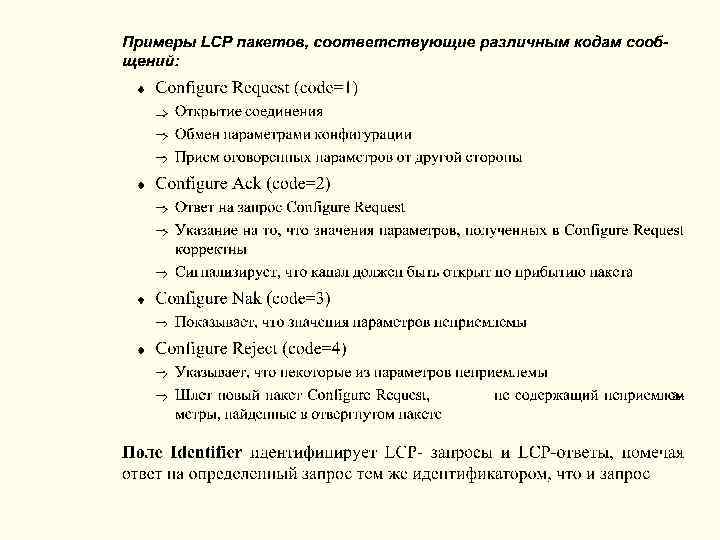

Протоколы точка-точка (Point-to-Point) для работы по выделенным каналам SLIP, HDLC, PPP

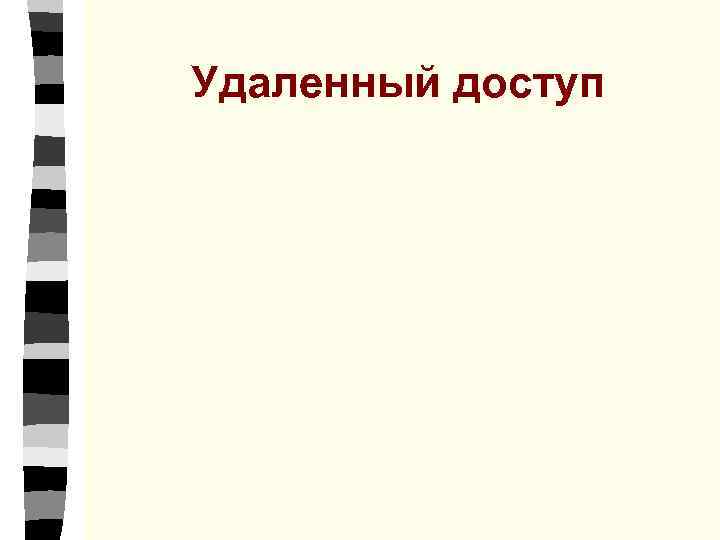

Удаленный доступ

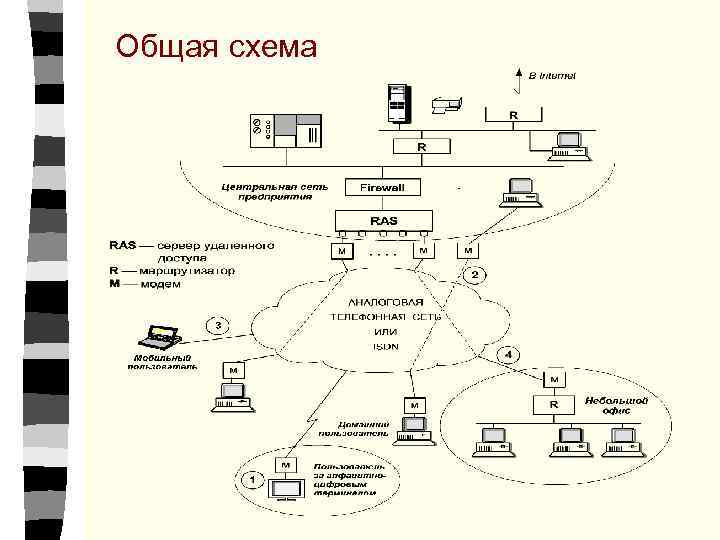

Общая схема

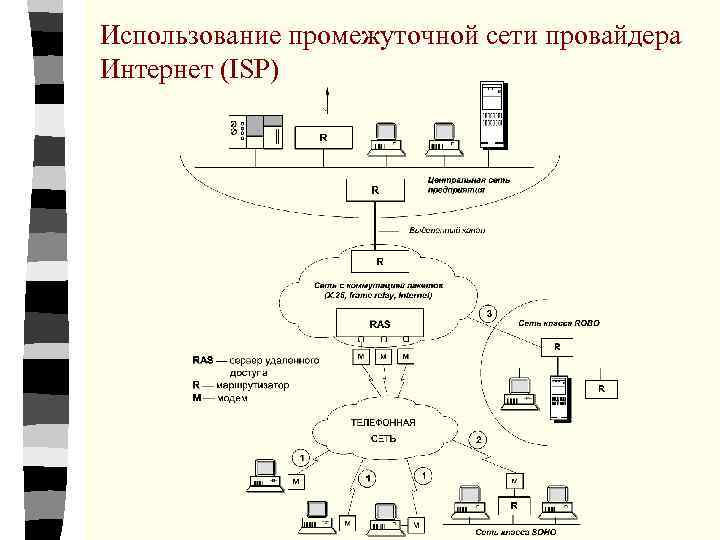

Использование промежуточной сети провайдера Интернет (ISP)

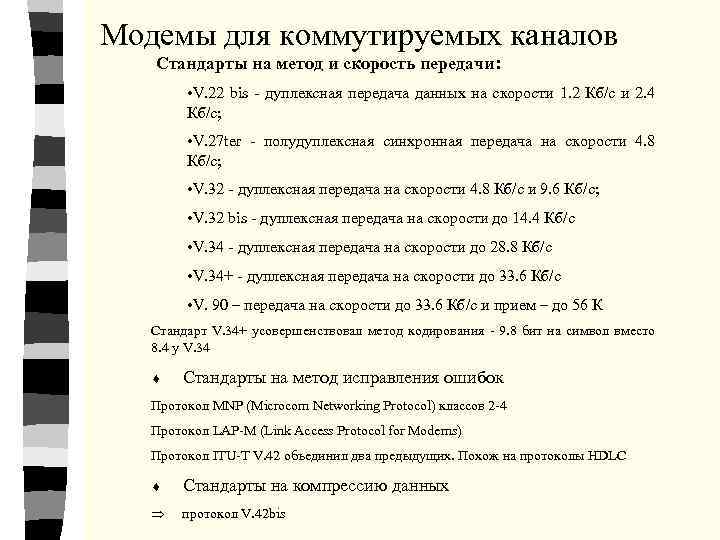

Модемы для коммутируемых каналов Стандарты на метод и скорость передачи: • V. 22 bis - дуплексная передача данных на скорости 1. 2 Кб/с и 2. 4 Кб/с; • V. 27 ter - полудуплексная синхронная передача на скорости 4. 8 Кб/с; • V. 32 - дуплексная передача на скорости 4. 8 Кб/с и 9. 6 Кб/с; • V. 32 bis - дуплексная передача на скорости до 14. 4 Кб/с • V. 34 - дуплексная передача на скорости до 28. 8 Кб/с • V. 34+ - дуплексная передача на скорости до 33. 6 Кб/c • V. 90 – передача на скорости до 33. 6 Кб/с и прием – до 56 К Стандарт V. 34+ усовершенствовал метод кодирования - 9. 8 бит на символ вместо 8. 4 у V. 34 ¨ Стандарты на метод исправления ошибок Протокол MNP (Microcom Networking Protocol) классов 2 -4 Протокол LAP-M (Link Access Protocol for Modems) Протокол ITU-T V. 42 объединил два предыдущих. Похож на протоколы HDLC ¨ Стандарты на компрессию данных Þ протокол V. 42 bis

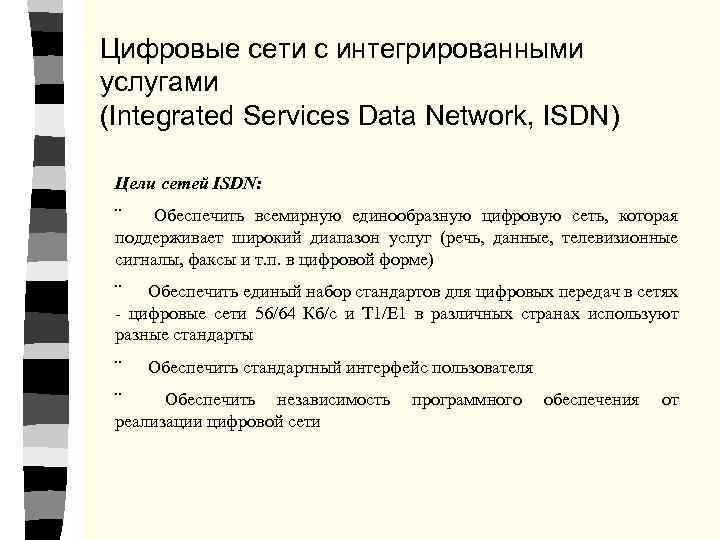

Цифровые сети с интегрированными услугами (Integrated Services Data Network, ISDN) Цели сетей ISDN: ¨ Обеспечить всемирную единообразную цифровую сеть, которая поддерживает широкий диапазон услуг (речь, данные, телевизионные сигналы, факсы и т. п. в цифровой форме) ¨ Обеспечить единый набор стандартов для цифровых передач в сетях - цифровые сети 56/64 Кб/с и Т 1/Е 1 в различных странах используют разные стандарты ¨ Обеспечить стандартный интерфейс пользователя ¨ Обеспечить независимость программного обеспечения от реализации цифровой сети

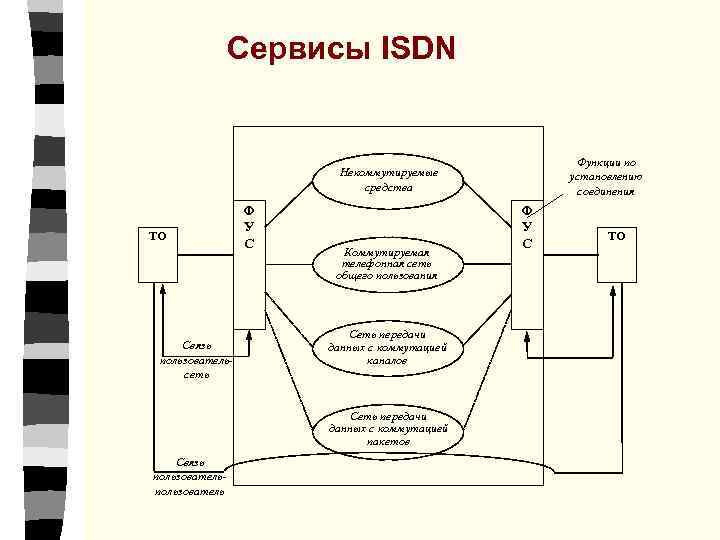

Сервисы ISDN Функции по установлению соединения Некоммутируемые средства ТО Связь пользовательсеть Ф У С Коммутируемая телефонная сеть общего пользования Сеть передачи данных с коммутацией каналов Сеть передачи данных с коммутацией пакетов Связь пользователь Ф У С ТО

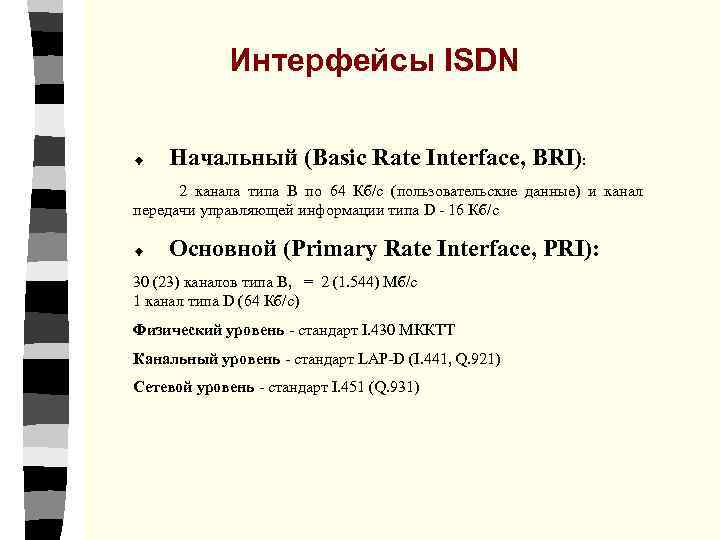

Интерфейсы ISDN ¨ Начальный (Basic Rate Interface, BRI): 2 канала типа В по 64 Кб/с (пользовательские данные) и канал передачи управляющей информации типа D - 16 Кб/с ¨ Основной (Primary Rate Interface, PRI): 30 (23) каналов типа В, = 2 (1. 544) Мб/с 1 канал типа D (64 Кб/с) Физический уровень - стандарт I. 430 МККТТ Канальный уровень - стандарт LAP-D (I. 441, Q. 921) Сетевой уровень - стандарт I. 451 (Q. 931)

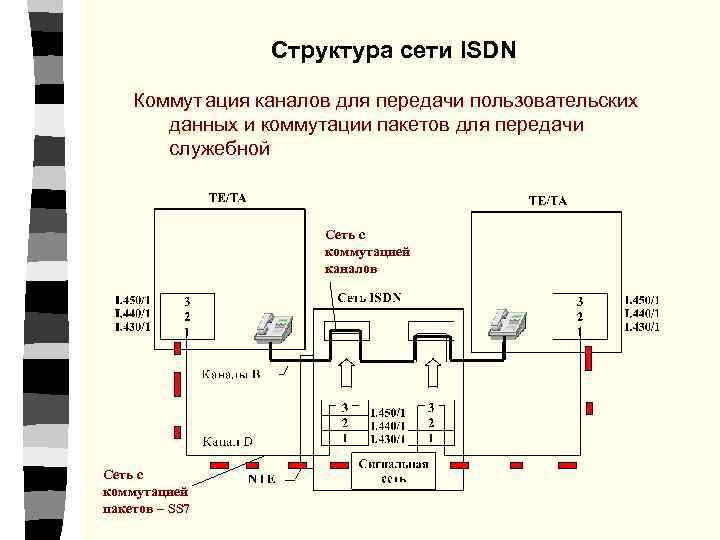

Структура сети ISDN Коммут ация каналов для передачи пользовательских данных и коммутации пакетов для передачи служебной Сеть с коммутацией каналов Сеть с коммутацией пакетов – SS 7

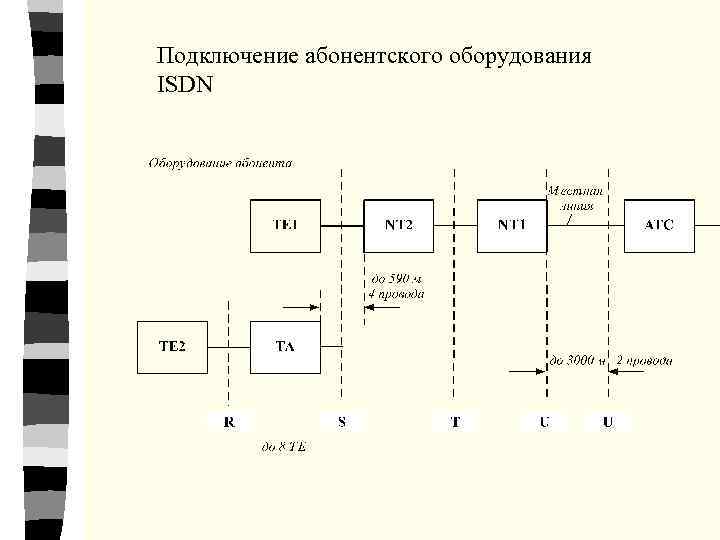

Подключение абонентского оборудования ISDN

Схема доступа x. DSL

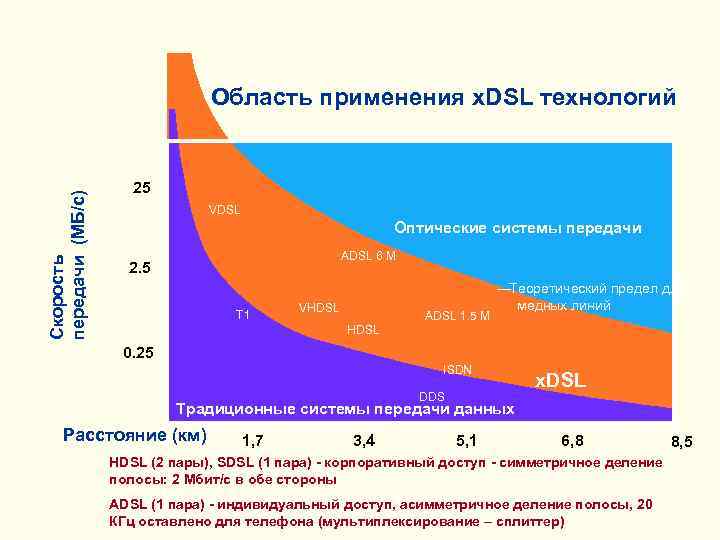

Скорость передачи (МБ/с) Область применения x. DSL технологий 25 VDSL Оптические системы передачи ADSL 6 M 2. 5 T 1 VHDSL ADSL 1. 5 M —Теоретический предел для медных линий HDSL 0. 25 ISDN DDS x. DSL Традиционные системы передачи данных Расстояние (км) 1, 7 3, 4 5, 1 6, 8 HDSL (2 пары), SDSL (1 пара) - корпоративный доступ - симметричное деление полосы: 2 Мбит/с в обе стороны ADSL (1 пара) - индивидуальный доступ, асимметричное деление полосы, 20 КГц оставлено для телефона (мультиплексирование – сплиттер) 8, 5
