ТЕХНОЛОГИИ АНТИКОРРОЗИОННЫХ И ОТДЕЛОЧНЫХ ПОКРЫТИЙ Выполнила Ст Гр

ТЕХНОЛОГИИ АНТИКОРРОЗИОННЫХ И ОТДЕЛОЧНЫХ ПОКРЫТИЙ Выполнила Ст. Гр: СТР 13 8: Киялбаева Ж. Б.

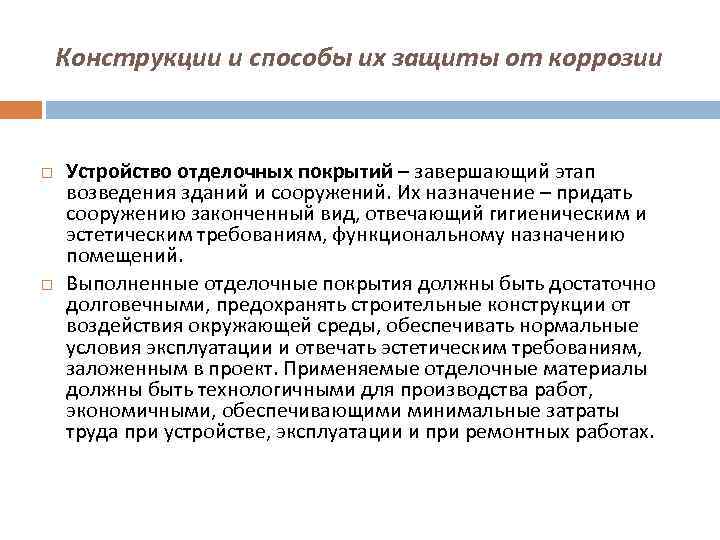

Конструкции и способы их защиты от коррозии Устройство отделочных покрытий – завершающий этап возведения зданий и сооружений. Их назначение – придать сооружению законченный вид, отвечающий гигиеническим и эстетическим требованиям, функциональному назначению помещений. Выполненные отделочные покрытия должны быть достаточно долговечными, предохранять строительные конструкции от воздействия окружающей среды, обеспечивать нормальные условия эксплуатации и отвечать эстетическим требованиям, заложенным в проект. Применяемые отделочные материалы должны быть технологичными для производства работ, экономичными, обеспечивающими минимальные затраты труда при устройстве, эксплуатации и при ремонтных работах.

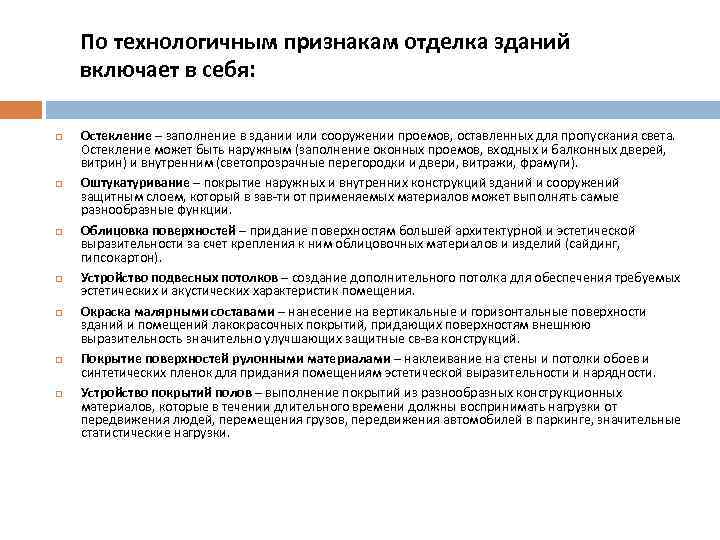

По технологичным признакам отделка зданий включает в себя: Остекление – заполнение в здании или сооружении проемов, оставленных для пропускания света. Остекление может быть наружным (заполнение оконных проемов, входных и балконных дверей, витрин) и внутренним (светопрозрачные перегородки и двери, витражи, фрамуги). Оштукатуривание – покрытие наружных и внутренних конструкций зданий и сооружений защитным слоем, который в зав ти от применяемых материалов может выполнять самые разнообразные функции. Облицовка поверхностей – придание поверхностям большей архитектурной и эстетической выразительности за счет крепления к ним облицовочных материалов и изделий (сайдинг, гипсокартон). Устройство подвесных потолков – создание дополнительного потолка для обеспечения требуемых эстетических и акустических характеристик помещения. Окраска малярными составами – нанесение на вертикальные и горизонтальные поверхности зданий и помещений лакокрасочных покрытий, придающих поверхностям внешнюю выразительность значительно улучшающих защитные св ва конструкций. Покрытие поверхностей рулонными материалами – наклеивание на стены и потолки обоев и синтетических пленок для придания помещениям эстетической выразительности и нарядности. Устройство покрытий полов – выполнение покрытий из разнообразных конструкционных материалов, которые в течении длительного времени должны воспринимать нагрузки от передвижения людей, перемещения грузов, передвижения автомобилей в паркинге, значительные статистические нагрузки.

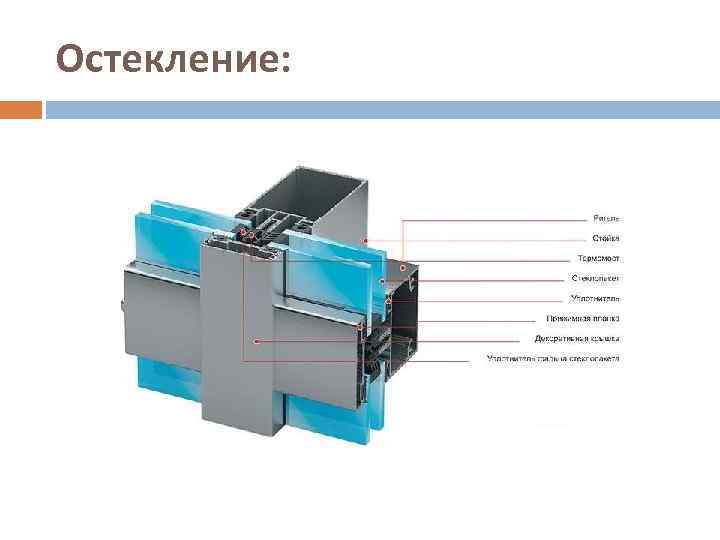

Остекление:

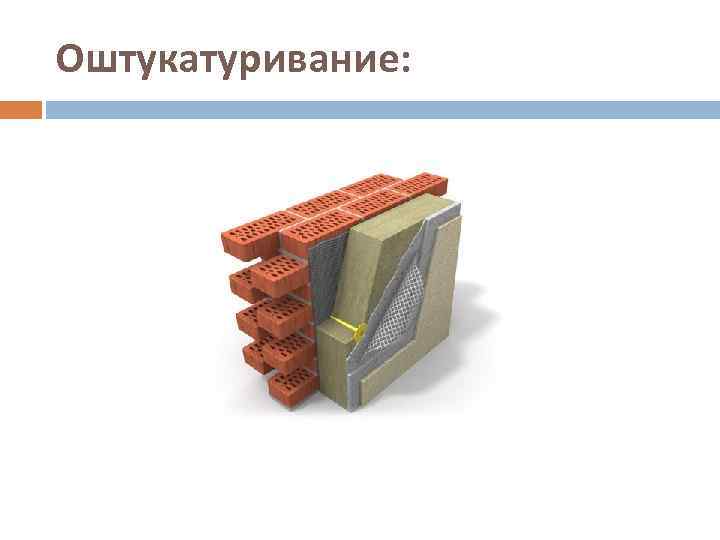

Оштукатуривание:

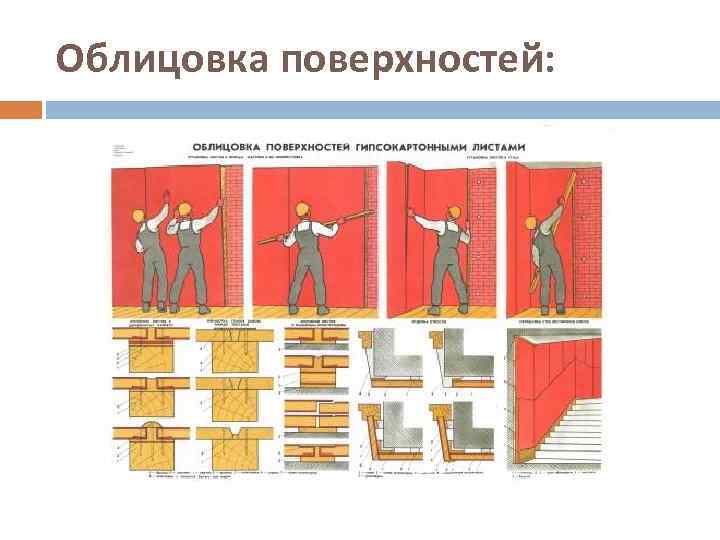

Облицовка поверхностей:

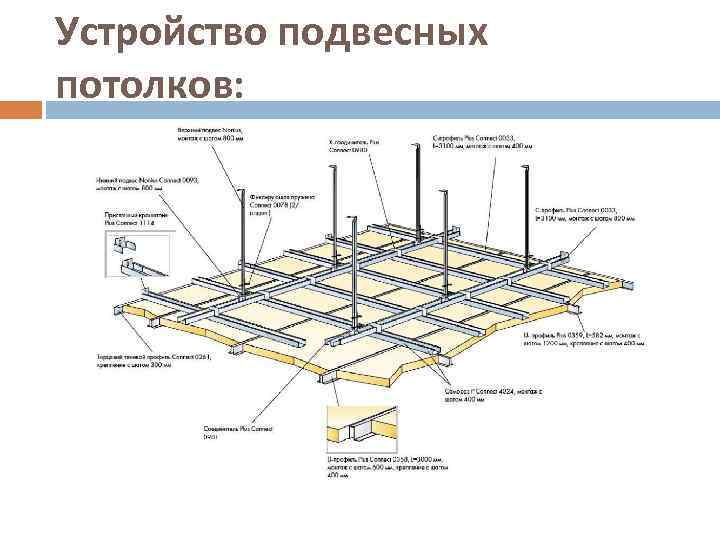

Устройство подвесных потолков:

Окраска малярными составами:

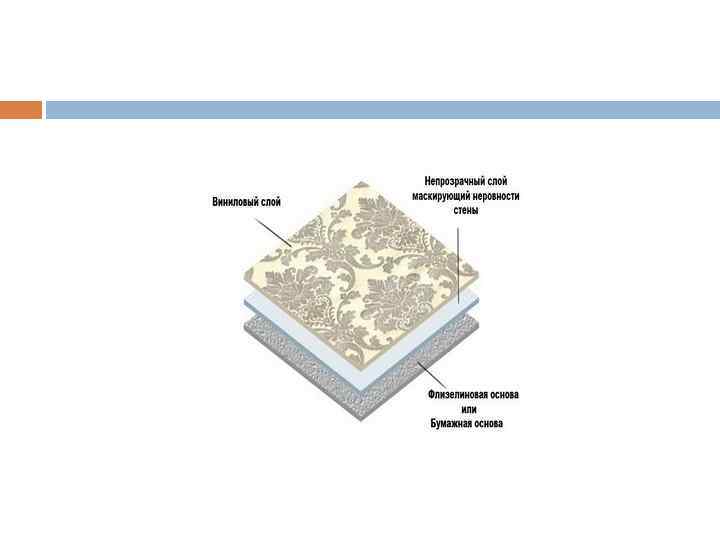

Устройство покрытий полов :

Для бетонных и железобетонных конструкций зданий и сооружений с агрессивными средами необходимо предусматривать применение толь ко следующих цементов: портландцемента, шлакопортландцемента, сульфатостойкого, глиноземистого и напрягающего цементов. Не допускается введение хлористых солей в состав бетона для железобетонных конструкций, а также в растворы для инъецирования каналов, замоноличивания швов и стыков конструкций. Толщину защитного слоя бетона для плоскостных конструкций до пускается применять равной 15 мм для слабоагрессивной и среднеагрессивной сред и равной 20 мм — для сильноагрессивной среды. Для аналогичных монолитных конструкций необходимая толщина защитного слоя повышается на 5 мм.

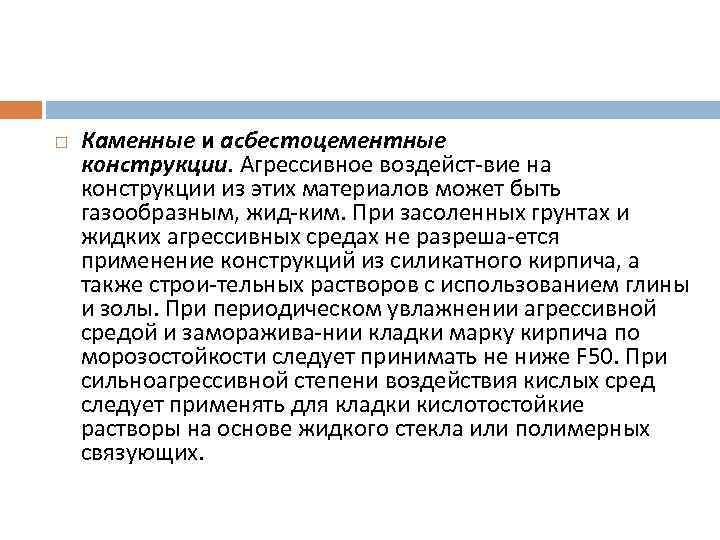

Каменные и асбестоцементные конструкции. Агрессивное воздейст вие на конструкции из этих материалов может быть газообразным, жид ким. При засоленных грунтах и жидких агрессивных средах не разреша ется применение конструкций из силикатного кирпича, а также строи тельных растворов с использованием глины и золы. При периодическом увлажнении агрессивной средой и заморажива нии кладки марку кирпича по морозостойкости следует принимать не ниже F 50. При сильноагрессивной степени воздействия кислых сред следует применять для кладки кислотостойкие растворы на основе жидкого стекла или полимерных связующих.

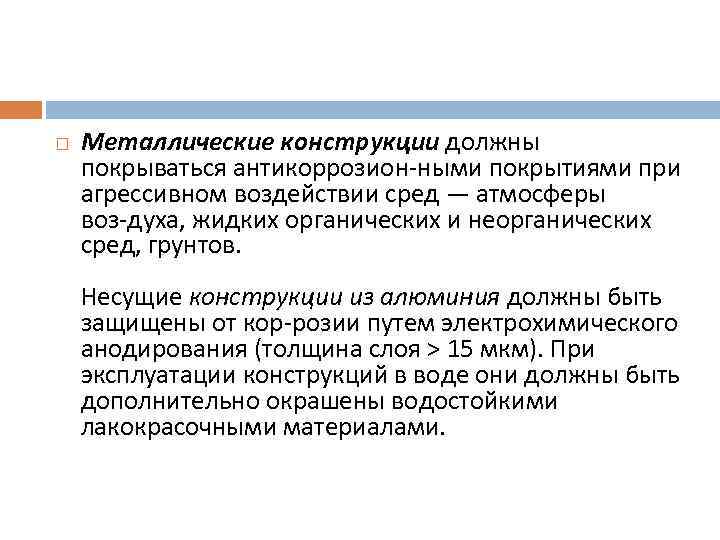

Металлические конструкции должны покрываться антикоррозион ными покрытиями при агрессивном воздействии сред — атмосферы воз духа, жидких органических и неорганических сред, грунтов. Несущие конструкции из алюминия должны быть защищены от кор розии путем электрохимического анодирования (толщина слоя > 15 мкм). При эксплуатации конструкций в воде они должны быть дополнительно окрашены водостойкими лакокрасочными материалами.

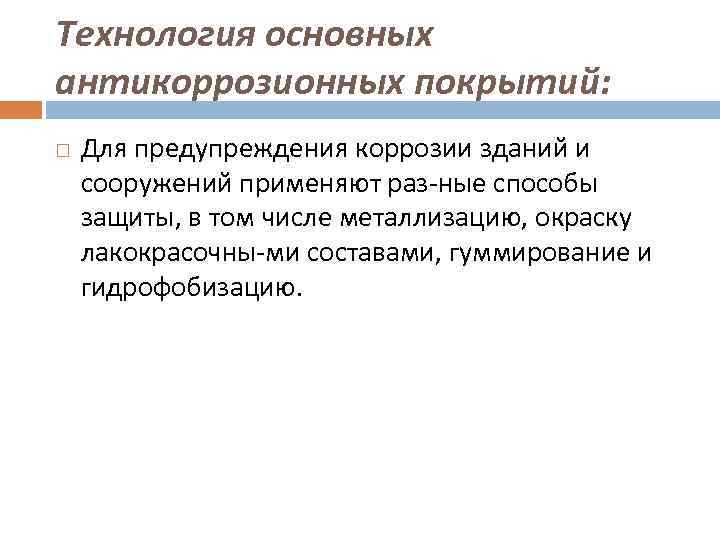

Технология основных антикоррозионных покрытий: Для предупреждения коррозии зданий и сооружений применяют раз ные способы защиты, в том числе металлизацию, окраску лакокрасочны ми составами, гуммирование и гидрофобизацию.

Металлизация: Металлизацию применяют для защиты металлических и закладных деталей железобетонных конструкций. Используют цинковую или алю миниевую проволоку, толщина слоя наносимого защитного покрытия 0, 2. . . 0, 5 мм.

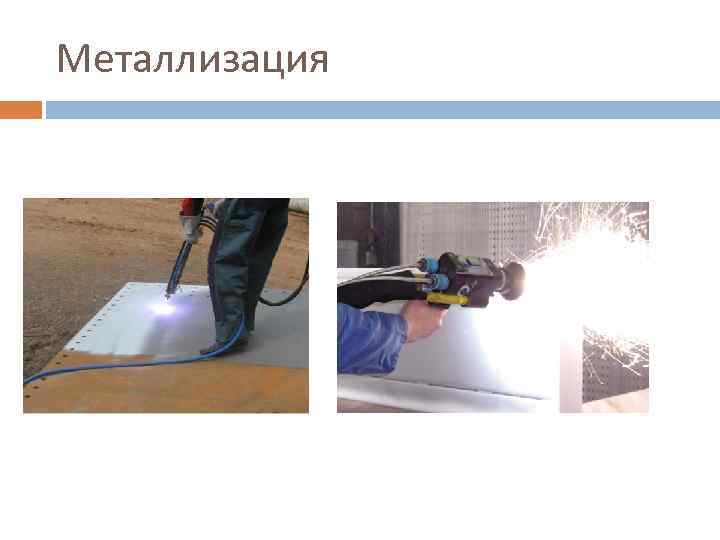

Металлизация

Окраска лакокрасочными составами: Окраску лакокрасочными составами используют для защиты от коррозии металлических конструкций. Применяют масляные краски, лаки, эмали на основе синтетических смол, битумные мастики и раство ры. Защитное покрытие состоит из грунтовки и покровных слоев, количе ство которых зависит от назначения покрытия, свойств защищаемого ма териала, технологических условий процесса нанесения и эксплуатации покрытия.

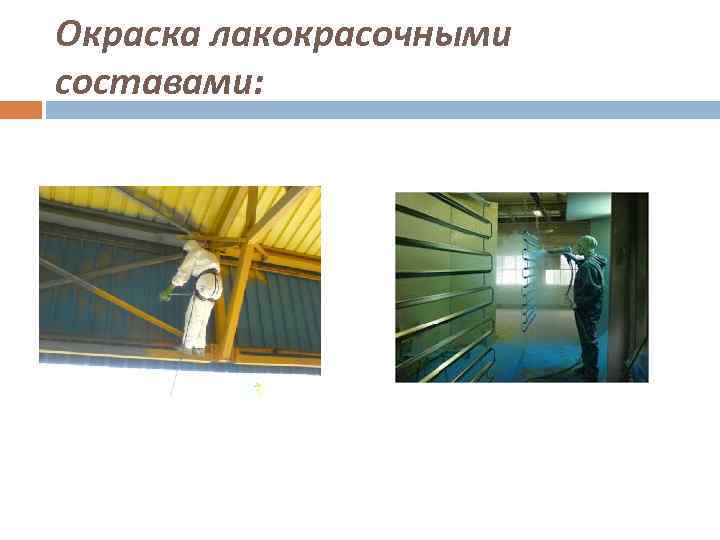

Окраска лакокрасочными составами:

Гуммирование : Нанесение на поверхность сырой резины с после дующей вулканизацией. На очищенную от грязи и пыли и обезвоженную поверхность наносят тонкий слой резинового клея, на который наклады вают листовую или рулонную сырую резину и подвергают температур ной обработке — вулканизации. В результате образуется сплошное защит ное покрытие толщиной, зависящей от толщины сырой резины (2. . А мм). Допускается нанесение на поверхность нескольких слоев раствора сырой резины в бензине. Слои наносят через 40. . . 60 мин после высыхания пре дыдущего, затем покрытие вулканизируют.

Гуммирование:

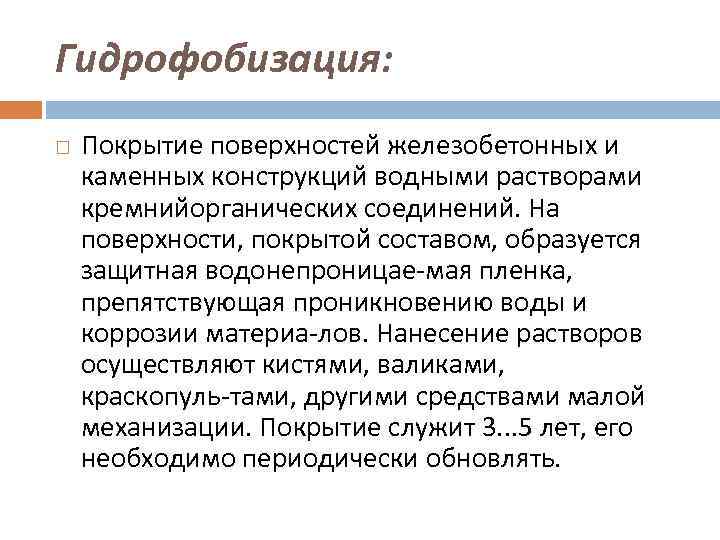

Гидрофобизация: Покрытие поверхностей железобетонных и каменных конструкций водными растворами кремнийорганических соединений. На поверхности, покрытой составом, образуется защитная водонепроницае мая пленка, препятствующая проникновению воды и коррозии материа лов. Нанесение растворов осуществляют кистями, валиками, краскопуль тами, другими средствами малой механизации. Покрытие служит 3. . . 5 лет, его необходимо периодически обновлять.

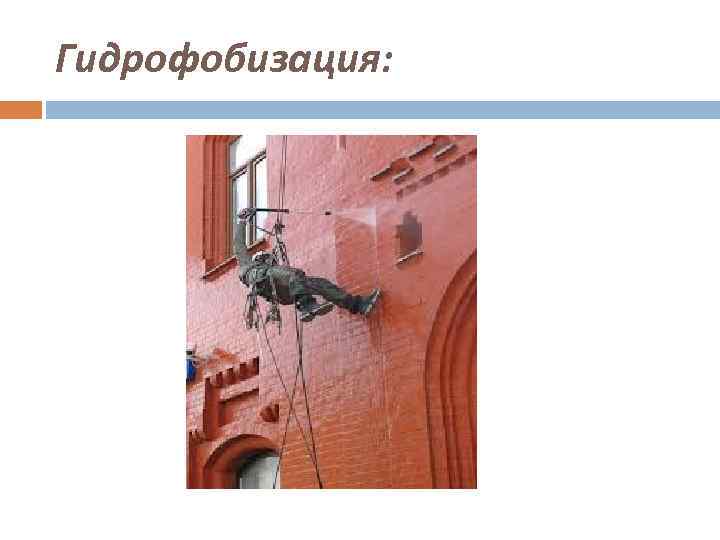

Гидрофобизация:

Спасибо за внимание!
