ТЕХНОЛОГІЧНІ ПРОЦЕСИ ВИГОТОВЛЕННЯ ВАЛІВ
Конструкції валів і їх перерізи

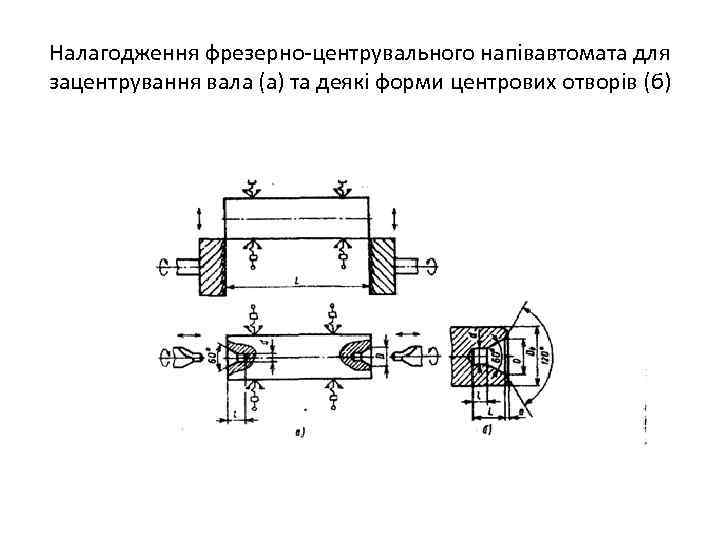

Налагодження фрезерно-центрувального напівавтомата для зацентрування вала (а) та деякі форми центрових отворів (б)

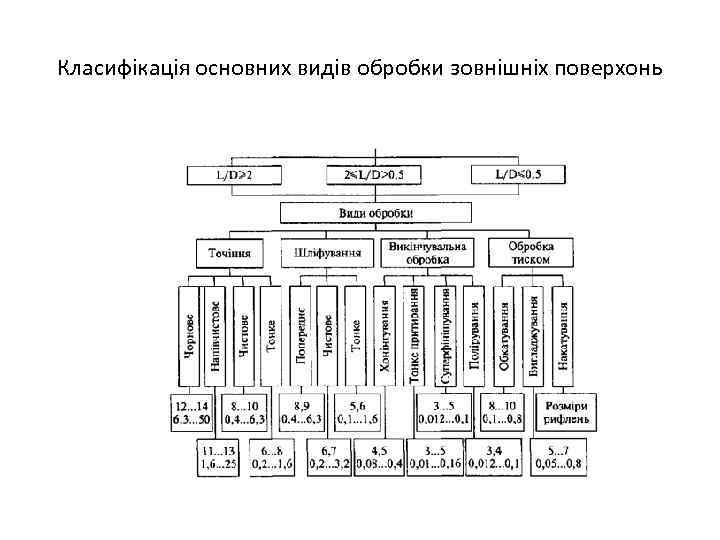

Класифікація основних видів обробки зовнішніх поверхонь

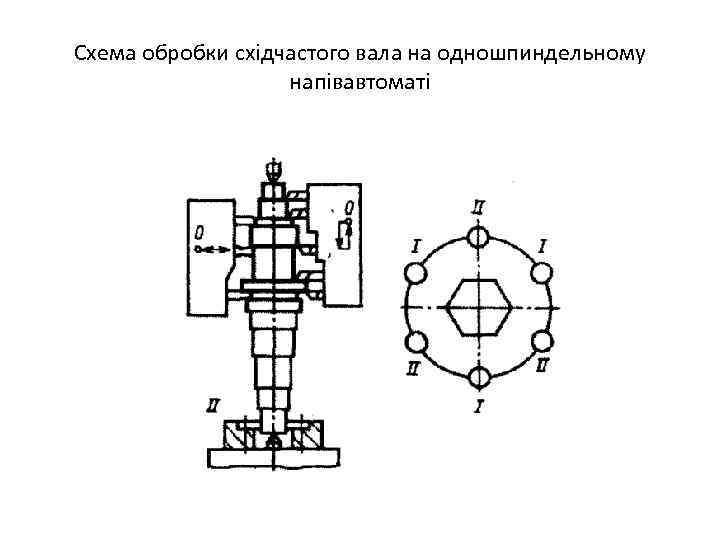

Схема обробки східчастого вала на одношпиндельному напівавтоматі

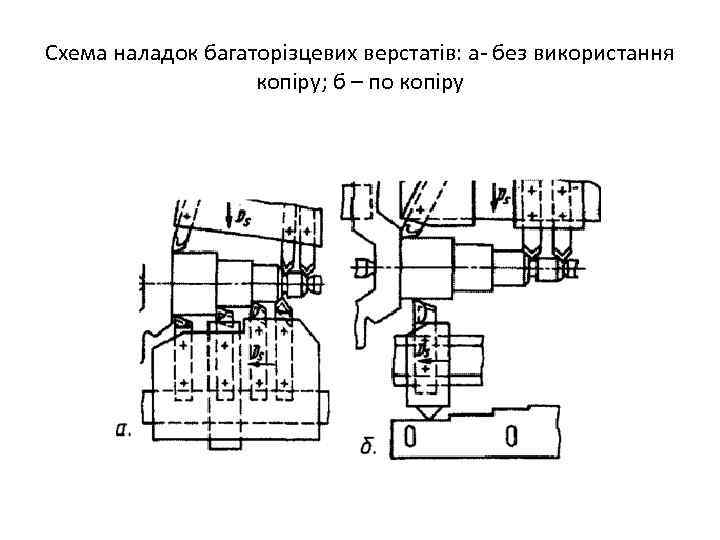

Схема наладок багаторізцевих верстатів: а- без використання копіру; б – по копіру

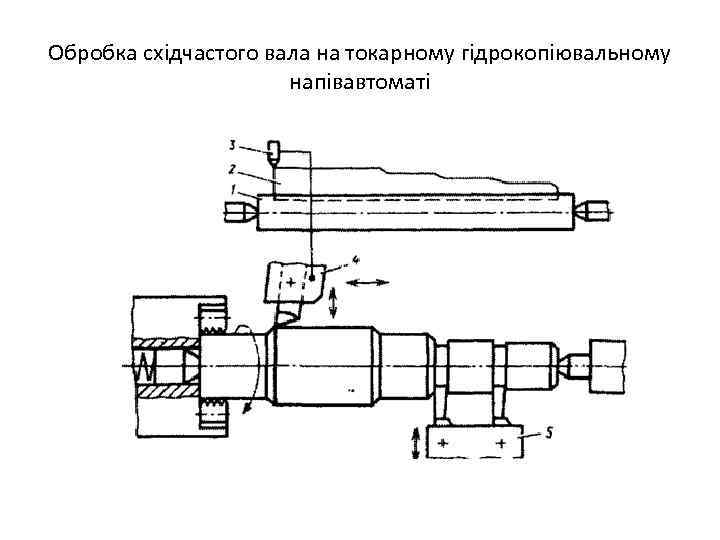

Обробка східчастого вала на токарному гідрокопіювальному напівавтоматі

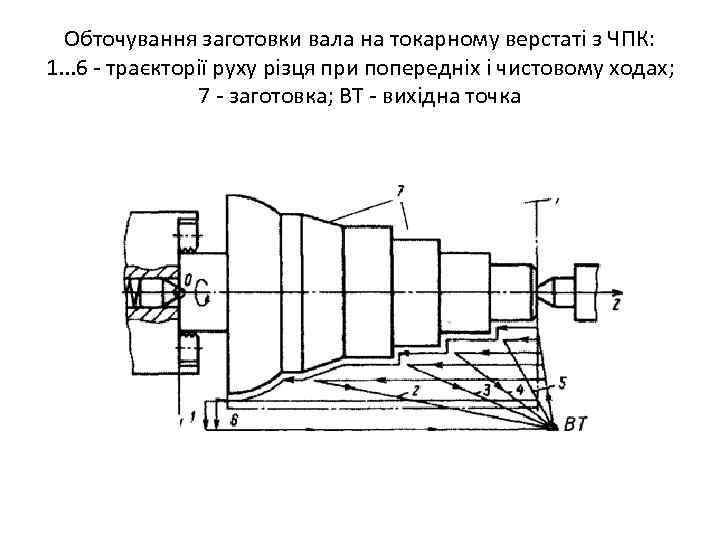

Обточування заготовки вала на токарному верстаті з ЧПК: 1. . . 6 - траєкторії руху різця при попередніх і чистовому ходах; 7 - заготовка; ВТ - вихідна точка

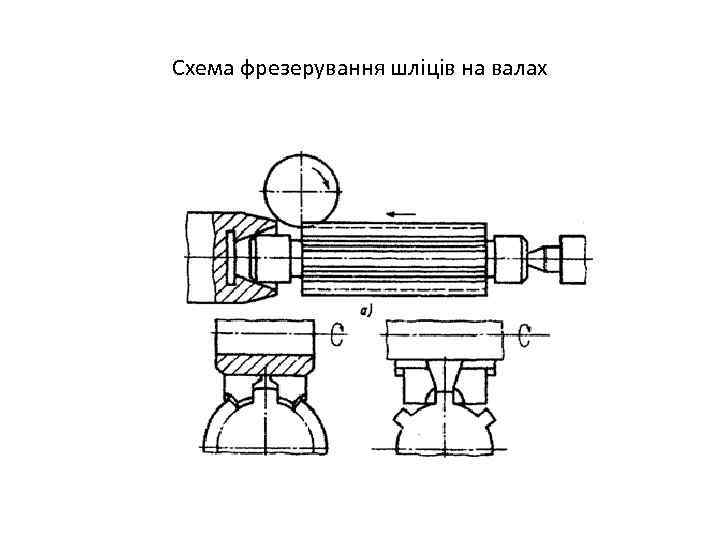

Схема фрезерування шліців на валах
Схема протягування шліців на валах

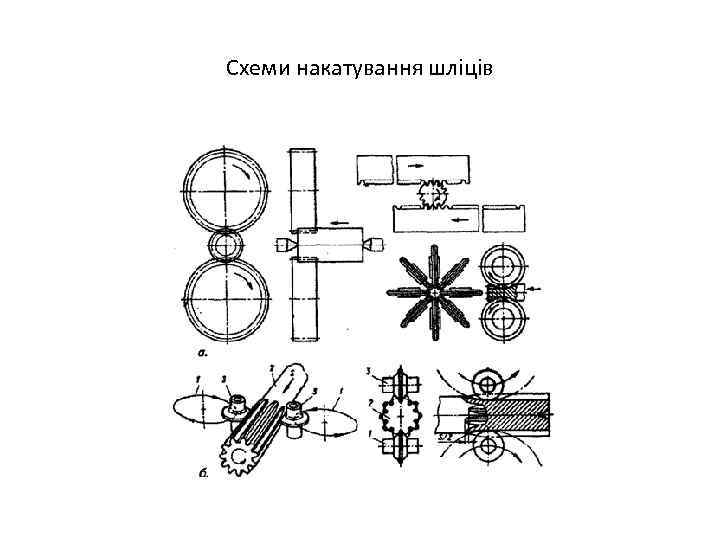

Схеми накатування шліців

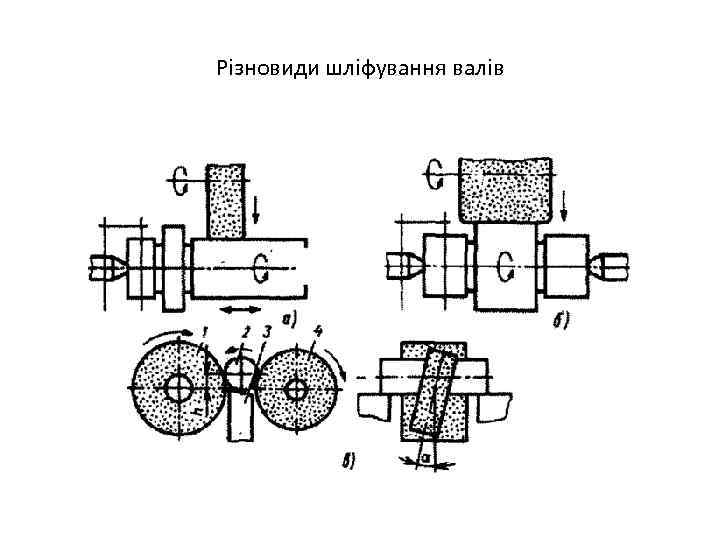

Різновиди шліфування валів

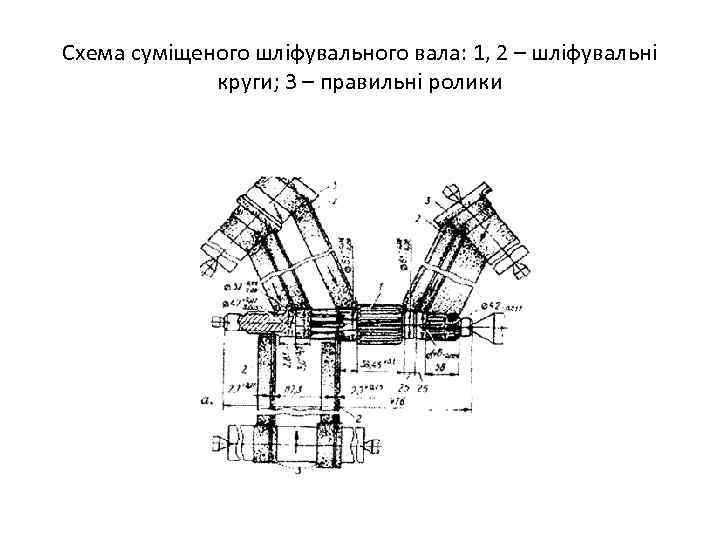

Схема суміщеного шліфувального вала: 1, 2 – шліфувальні круги; 3 – правильні ролики

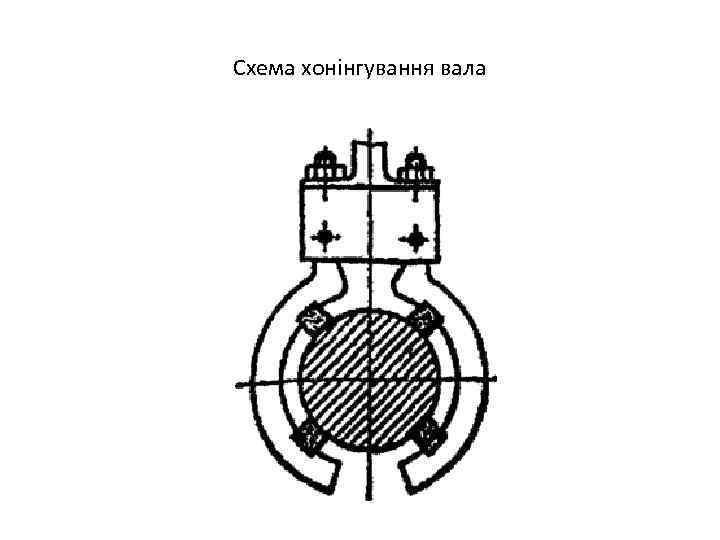

Схема хонінгування вала

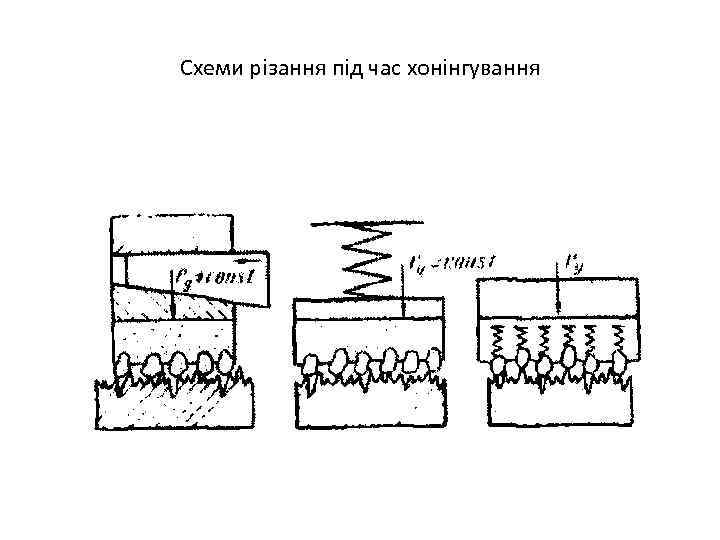

Схеми різання під час хонінгування

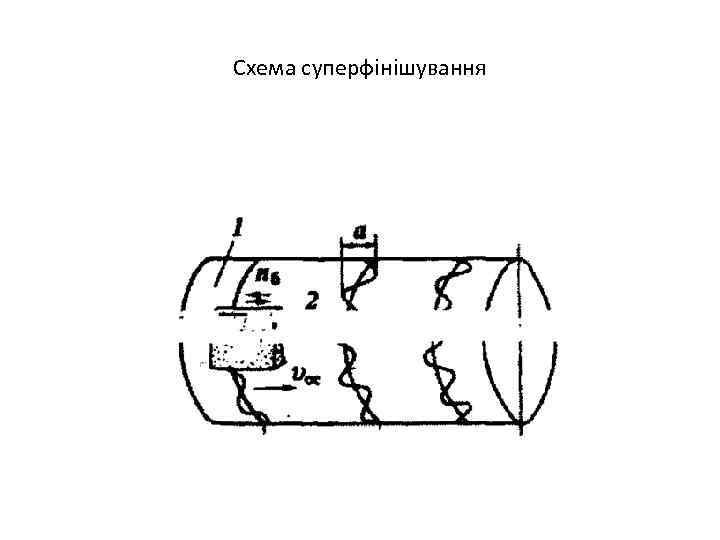

Схема суперфінішування
Схема магнітно-абразивної обробки фасонної поверхні вала

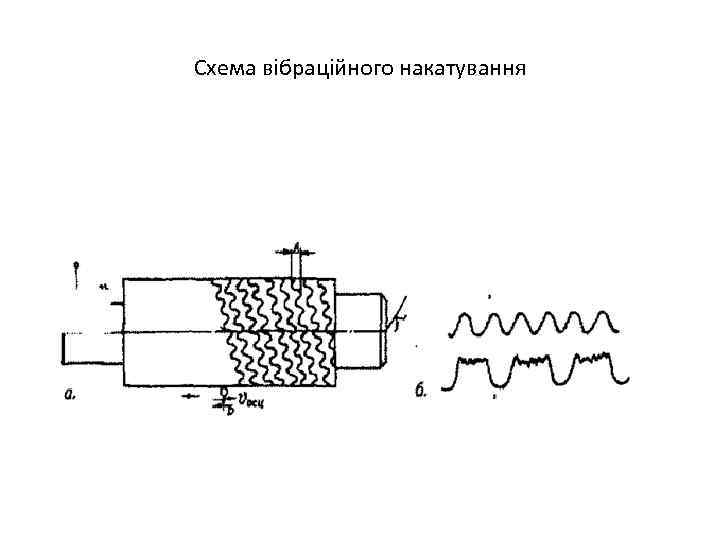

Схема вібраційного накатування

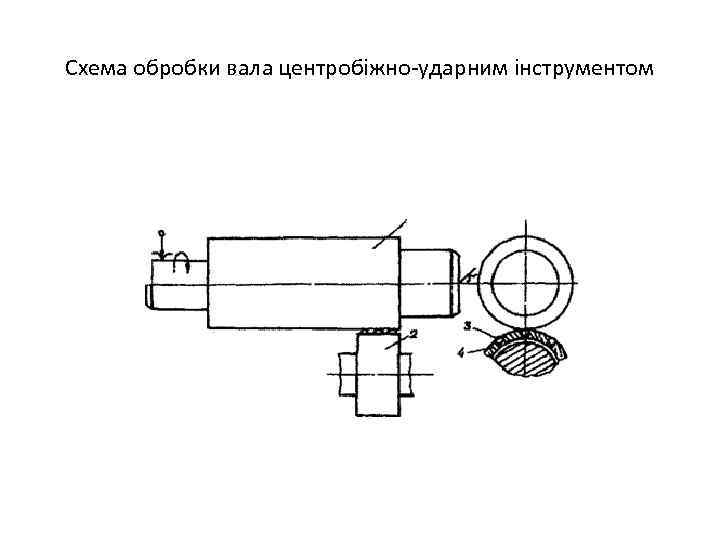

Схема обробки вала центробіжно-ударним інструментом

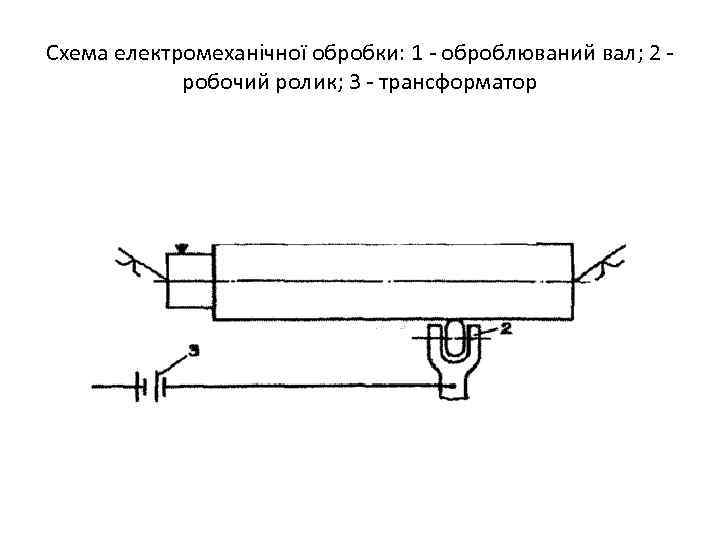

Схема електромеханічної обробки: 1 - оброблюваний вал; 2 робочий ролик; 3 - трансформатор
