Технологическое проектирование авиационной техники

Технологическое проектирование авиационной техники

Понятие технологического проектирования Технологическое проектирование – способ проектирования, обеспечивающий в процессе создания нового изделия органическую связь конструирования с технологией, за счет чего свойства конструкции, определяющие ее технологичность , закладываются в процессе проектирования. Технологическое проектирование включает комплекс мероприятий по технологическому обеспечению разработки и последующей постановки на серийное производство ЛА. Обязательной частью этого комплекса мероприятий технологического проектирования является повышение технологичности конструкции. ?

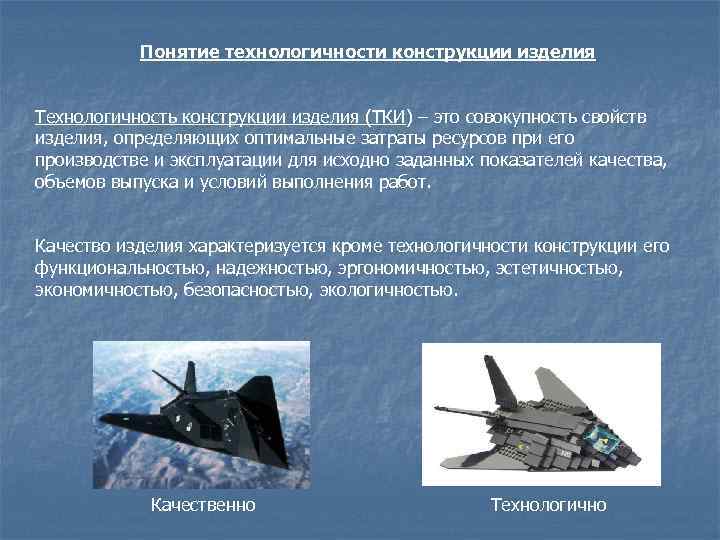

Понятие технологичности конструкции изделия Технологичность конструкции изделия (ТКИ) – это совокупность свойств изделия, определяющих оптимальные затраты ресурсов при его производстве и эксплуатации для исходно заданных показателей качества, объемов выпуска и условий выполнения работ. Качество изделия характеризуется кроме технологичности конструкции его функциональностью, надежностью, эргономичностью, эстетичностью, экономичностью, безопасностью, экологичностью. Качественно Технологично

Технологический проект Совокупность технических документов, содержащих технические и технико- экономические параметры, руководящие материалы и рекомендации конструкторам, директивные технологические материалы (ДТМ) для опытного и серийного производства изделия представляет собой технологический проект Технологический проект Технические и Руководящие Директивные технико- материалы и технологические экономические рекомендации материалы параметры (РТМ, ТР, ПИ)

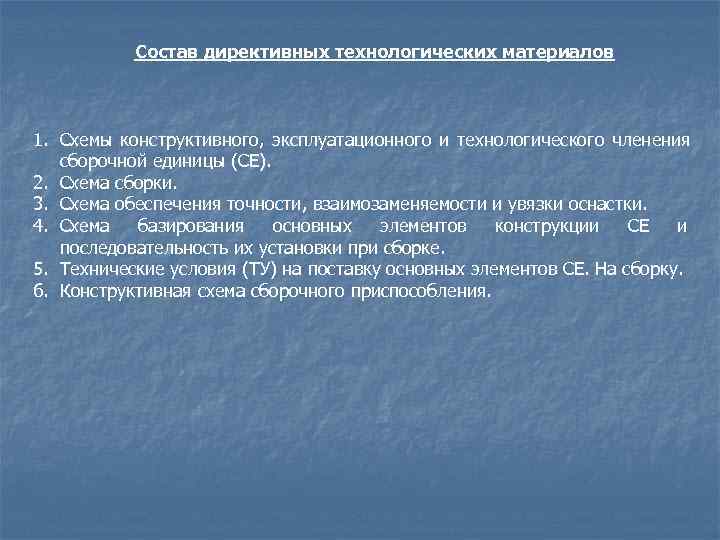

Состав директивных технологических материалов 1. Схемы конструктивного, эксплуатационного и технологического членения сборочной единицы (СЕ). 2. Схема сборки. 3. Схема обеспечения точности, взаимозаменяемости и увязки оснастки. 4. Схема базирования основных элементов конструкции СЕ и последовательность их установки при сборке. 5. Технические условия (ТУ) на поставку основных элементов СЕ. На сборку. 6. Конструктивная схема сборочного приспособления.

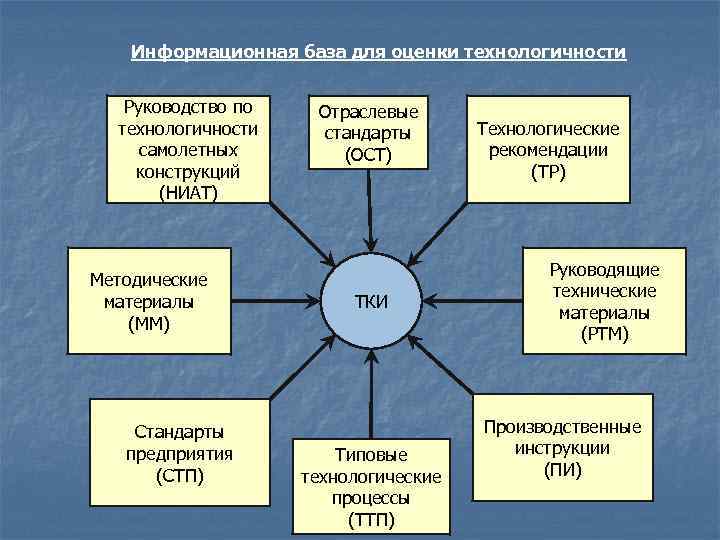

Информационная база для оценки технологичности Руководство по Отраслевые технологичности стандарты Технологические самолетных (ОСТ) рекомендации конструкций (ТР) (НИАТ) Руководящие Методические технические материалы ТКИ материалы (ММ) (РТМ) Стандарты Производственные предприятия Типовые инструкции (СТП) технологические (ПИ) процессы (ТТП)

Рациональность структурного Технологическая исполнения рациональность конструкции изделия Рациональность структурных элементов По методам воздействия Применяемость структурных Преемственность элементов конструкции изделия Повторяемость структурных элементов При подготовке производства Производственная При изготовлении При монтаже вне предприятия При замене элементов ТКИ По области проявления Ремонтная При восстановлении При монтаже , демонтаже При техническом обслуживании При текущем ремонте Эксплуатационная При хранении и транспортировке При диагностировании При утилизации Трудоемкость При производстве Материалоемкость По видам затрат При эксплуатации Энергоемкость При ремонте Хроноемкость

Основные показатели технологичности q Трудоемкость изготовления изделия (нормо-часы); q Уровень технологичности конструкции по трудоемкости изделия; q Технологическая себестоимость изделия (RUR, $ и т. п. ); q Материалоемкость изделия (RUR, $ и т. п. );

Дополнительные показатели технологичности Дополнительные показатели трудоемкости Øотносительная трудоемкость вида производства; Øотносительная трудоемкость агрегатов; Øудельная трудоемкость изготовления изделия. Дополнительные технико-экономические показатели себестоимости Øудельная технологическая себестоимость изделия; Дополнительные технические показатели (для всего изделия) Øкоэффициент стандартизации и унификации конструкции изделия; Øудельная материалоемкость конструкции изделия; Øкоэффициент использования материала; Дополнительные технические показатели (для агрегатно-сборочного производства) Øкоэффициент применения ТТП; Øкоэффициент автоматической клепки; Øкоэффициент механизированной простановки болтов;

Факторы влияющие на повышение технологичности конструкции изделия ü простота форм поверхностей агрегатов, отсеков, узлов и деталей; ü рациональное членение конструкции изделия; ü широкое применение в конструкции стандартных и унифицированных деталей и узлов; ü возможно большая конструктивная преемственность изделия; ü максимальное использование в конструкции материалов с высокими технологическими свойствами (хорошей обрабатываемостью, свариваемостью и др. ); ü ограничение числа применяемых марок материалов; ü отсутствие чрезмерно высоких требований к точности размеров и шероховатости поверхностей элементов конструкции; ü применение компенсаторов для обеспечения точности и взаимозаменяемости элементов конструкции; ü обеспечение доступа для удобства выполнения сборочных операций и возможности их автоматизации или механизации; ü ориентация конструкции на применение прогрессивных способов базирования и сборки.
